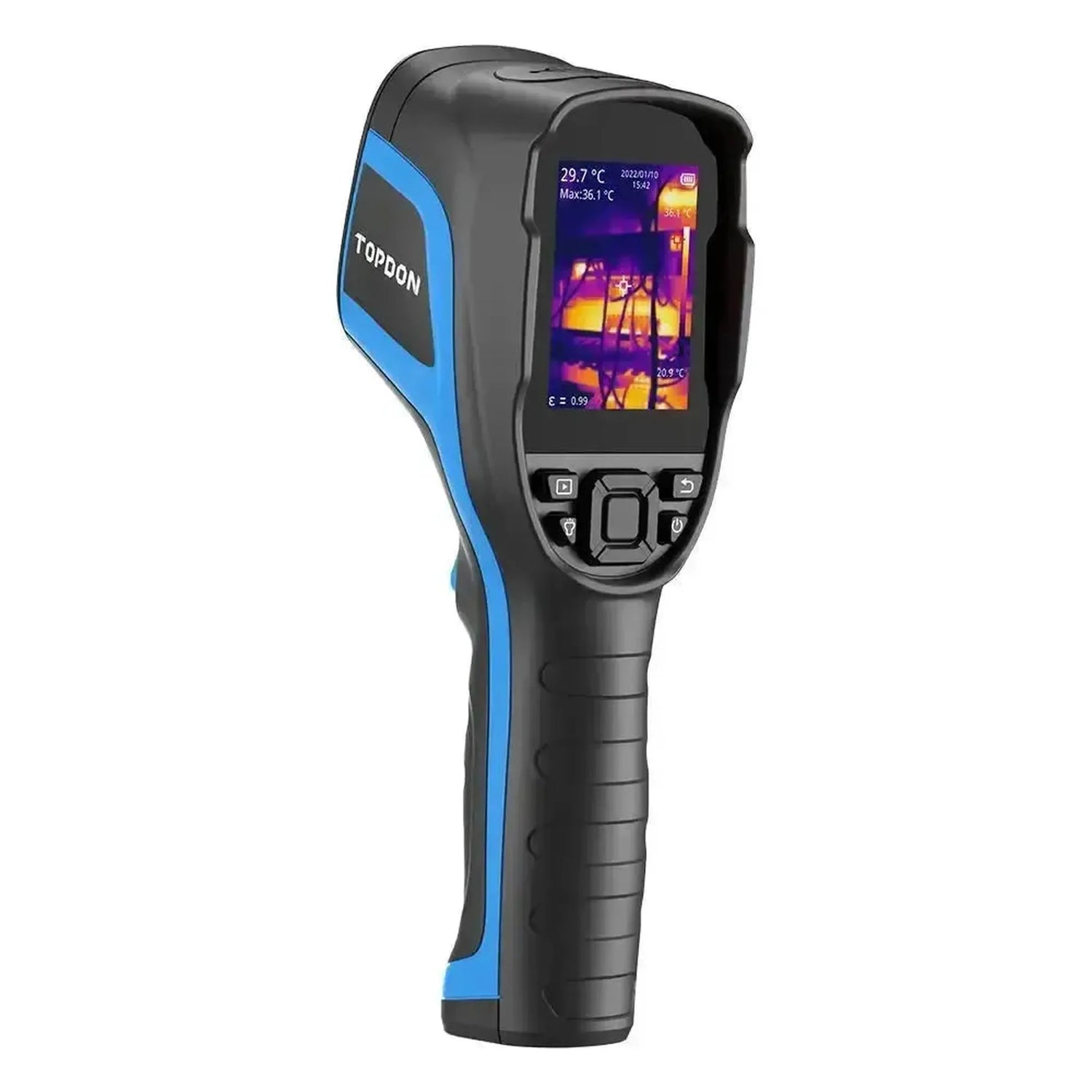

Die Topdon TC004 Wärmebildkamera ist ein fortschrittlicher Handscanner, der für präzise industrielle und automotive Inspektionen entwickelt wurde. Das Gerät ist mit einem Sensor ausgestattet, der eine thermische Auflösung von 256 x 192 Pixel liefert und mit einer Bildfrequenz von 25 Hz arbeitet, was eine flüssige Darstellung bewegter Bilder ermöglicht. Die Kamera verfügt über ein Objektiv mit einer Brennweite von 3,2 mm und deckt einen breiten Temperaturmessbereich von -20°C bis +350°C ab, wodurch sie für verschiedene diagnostische Zwecke einsetzbar ist.

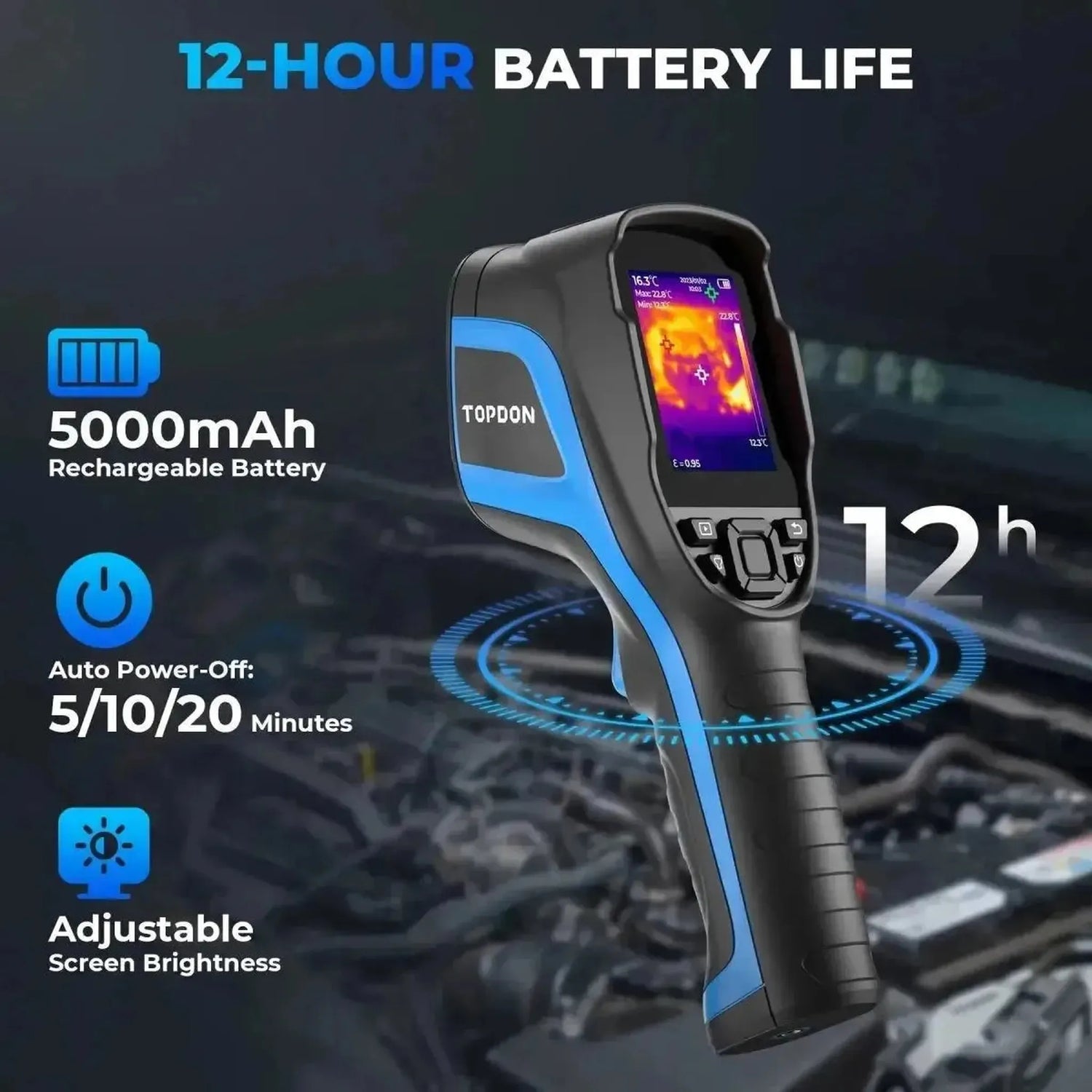

Für detaillierte Bildanalysen bietet diese Wärmebildkamera eine hohe thermische Empfindlichkeit (NETD) von < 40 mK, mit der selbst minimale Temperaturunterschiede auf dem 2,8-Zoll-Bildschirm sichtbar gemacht werden. Der TC004 unterstützt die Offline-Analyse über die mitgelieferte 32 GB Speicherkarte und bietet Konnektivität über USB für die Datenübertragung zu einem PC zur Berichterstellung. Das robuste Design integriert fortschrittliche Funktionen wie die automatische Erkennung von Hotspots und Coldspots, unterstützt durch eine interne Energieversorgung für den mobilen Einsatz in der Werkstatt.
VORTEILE
HINWEISE
Anwendungen und Funktionen
Der Topdon TC004 wurde entwickelt, um Diagnosetechnikern bei der Visualisierung unsichtbarer Temperaturprobleme zu helfen. Die Kamera kombiniert hardwareseitige Messgenauigkeit mit softwareseitigen Analysefunktionen.

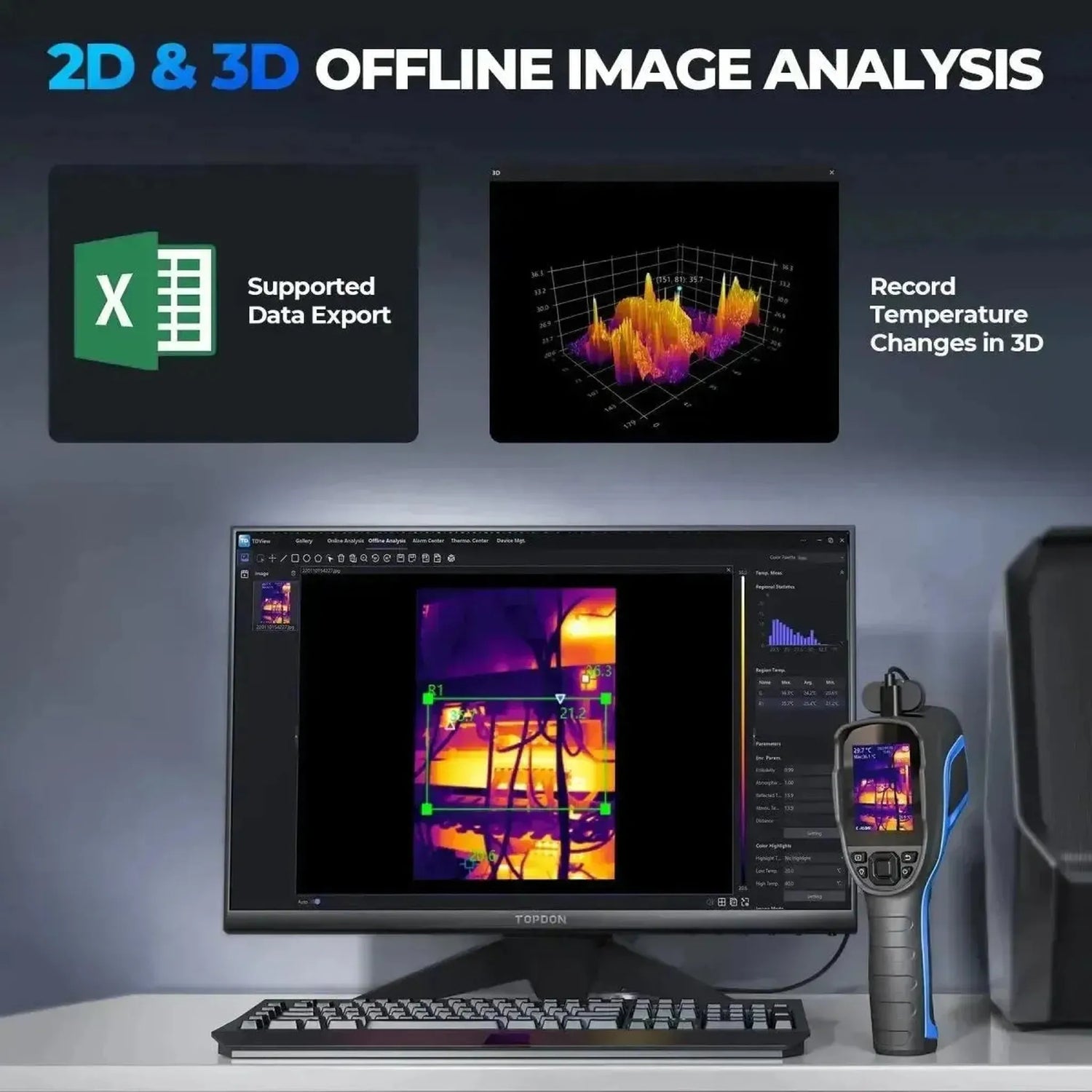

- PC-Analysesoftware: Möglichkeit, gespeicherte Bilder auszulesen und auf einem Computer für ausführliche Berichte zu analysieren.
- Automatische Verfolgung: Das System markiert automatisch die höchste und niedrigste Temperatur im Bildfeld.

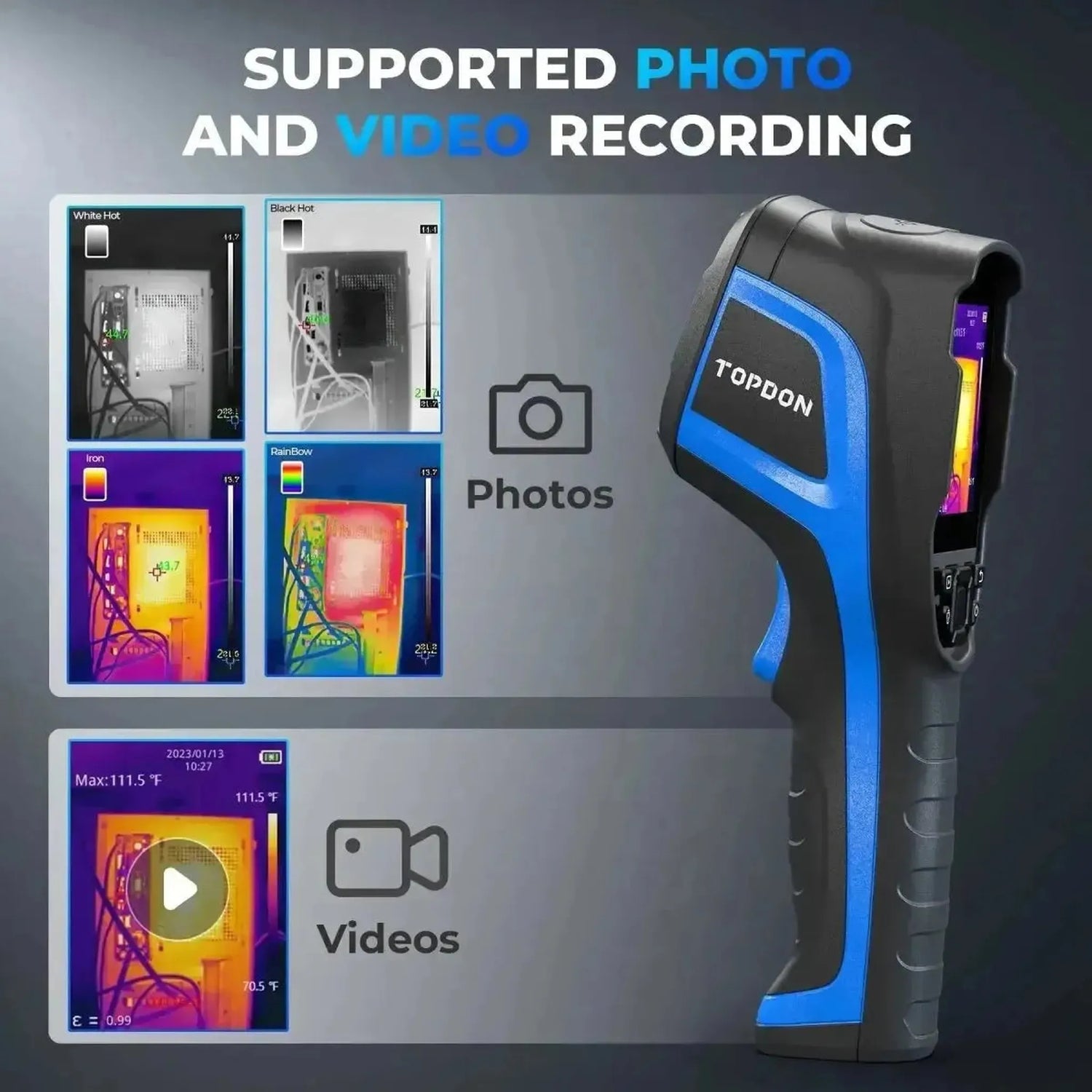

- Bildspeicherung: Direkte Speicherung radiometrischer Bilder auf der SD-Karte zur späteren Auswertung.
- Alarmfunktion: Einstellbare Temperaturalarme warnen den Benutzer bei Überschreitung von Schwellenwerten.
Besondere Funktionen und Möglichkeiten
Dieses Modell zeichnet sich durch Spezifikationen aus, die normalerweise in teureren Segmenten zu finden sind, speziell ausgerichtet auf Messgenauigkeit und Benutzerfreundlichkeit in einem eigenständigen Gehäuse.
- Hohe thermische Empfindlichkeit: Mit einem NETD von weniger als 40 mK werden äußerst kleine Temperaturabweichungen erkannt, was für Isolationsprüfungen und Feuchtigkeitsdetektion entscheidend ist.
- Breites Spektrum: Der Sensor arbeitet im Spektralbereich von 8 bis 14 µm, was dem Standard für ungekühlte Mikrobolometer in industriellen Anwendungen entspricht.
Anwendungsbereiche und Inspektionsanwendungen
Der TC004 ist vielseitig einsetzbar für sowohl Automotive- als auch allgemeine Wartungsaufgaben. Der Temperaturbereich und die Auflösung machen ihn für verschiedene Branchen geeignet.
- Inspektionsanwendung: Überprüfung von Sicherungskästen, Relais und Verkabelung auf Überlastung und schlechte Kontakte.
- Technische Analyse: Erkennung von Reibung und Überhitzung in Lagern, Motoren und mechanischen Antriebssträngen.
- Diagnoseanwendung: Erkennung von Blockaden in Kühlsystemen, Lecks in Klimaanlagen und defekter Sitzheizung.

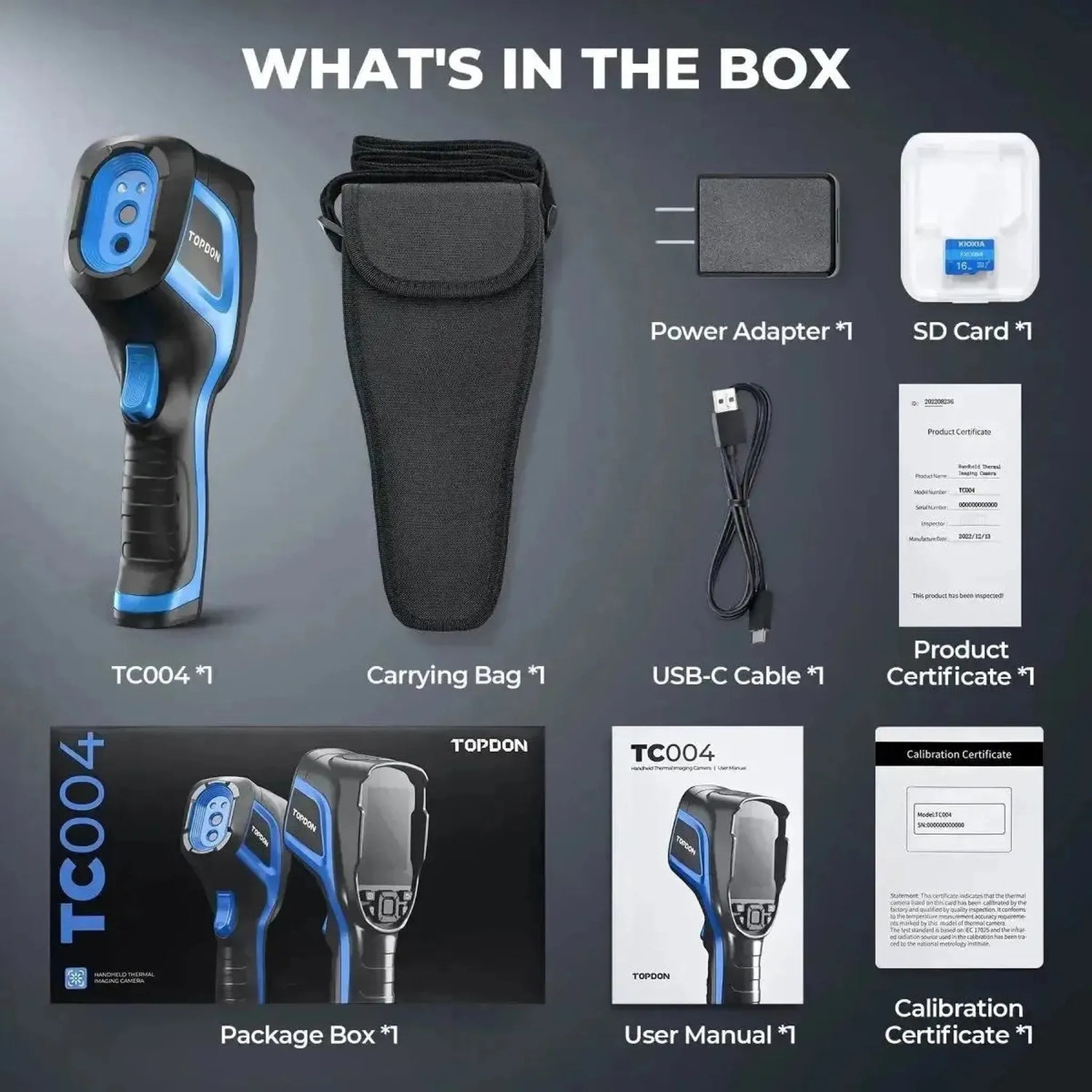

Lieferumfang
- 1x Topdon TCView TC004 Wärmebildkamera
- 1x USB-C Datenkabel und Ladegerät
- 1x 32 GB Micro-SD Speicherkarte
- 1x Schutztasche
- 1x Bedienungsanleitung
Technische Spezifikationen
| Spezifikation | Beschreibung |
|---|---|
| Produktmarke | Topdon |
| Produktmodell | TCView TC004 |

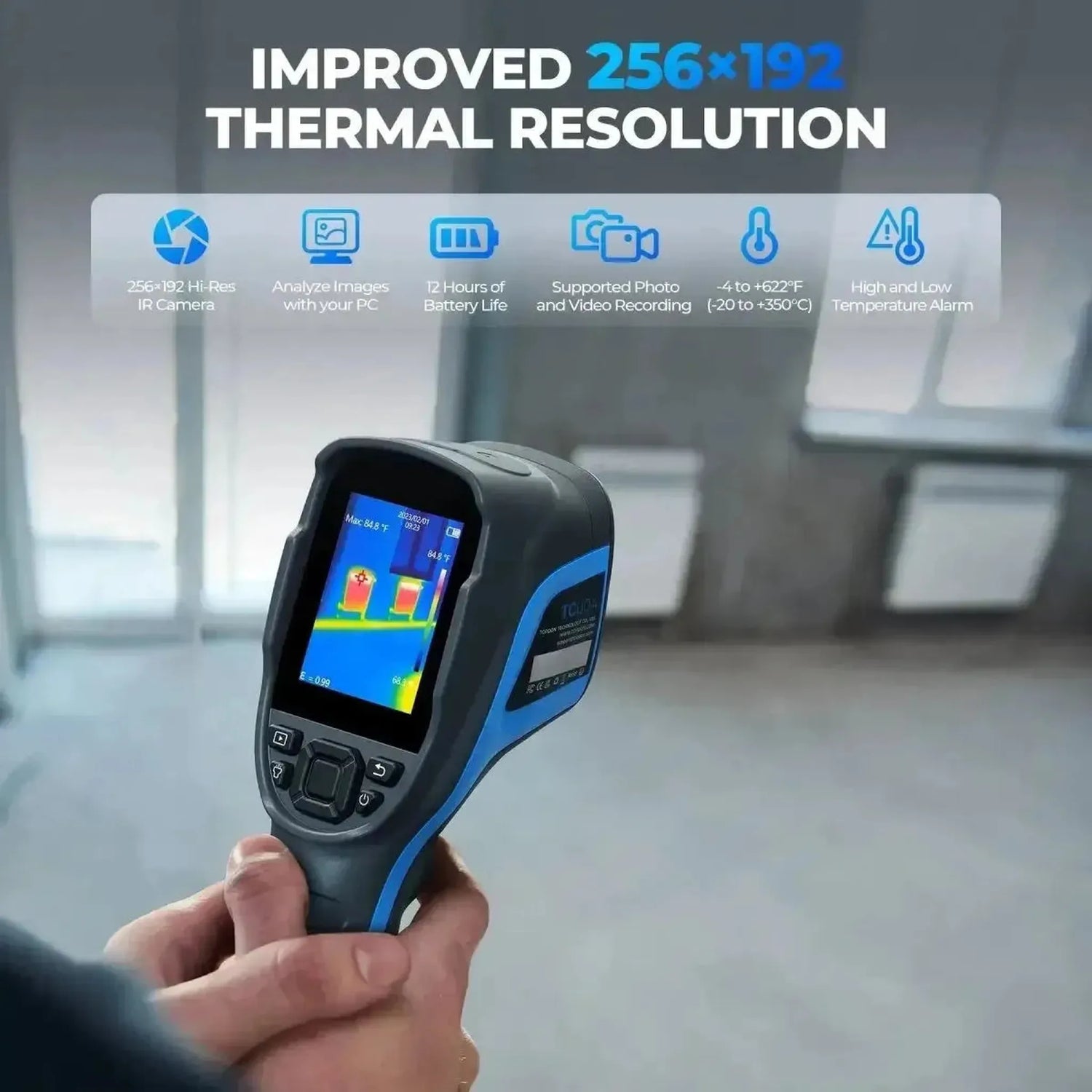

| IR-Auflösung | 256 x 192 Pixel |
| Temperaturbereich | -20°C bis +350°C |
| Thermische Empfindlichkeit (NETD) | < 40 mK |
| Bildfrequenz | 25 Hz |
| Bildschirm | 2,8-Zoll LCD (7,1 cm) |
| Brennweite | 3,2 mm |
| Spektralbereich | 8 - 14 µm |
| Speicher | 32 GB (Micro-SD) |
| Abmessungen (L x B x H) | 240 x 70 x 90 mm |
| Gewicht | 520 g |
