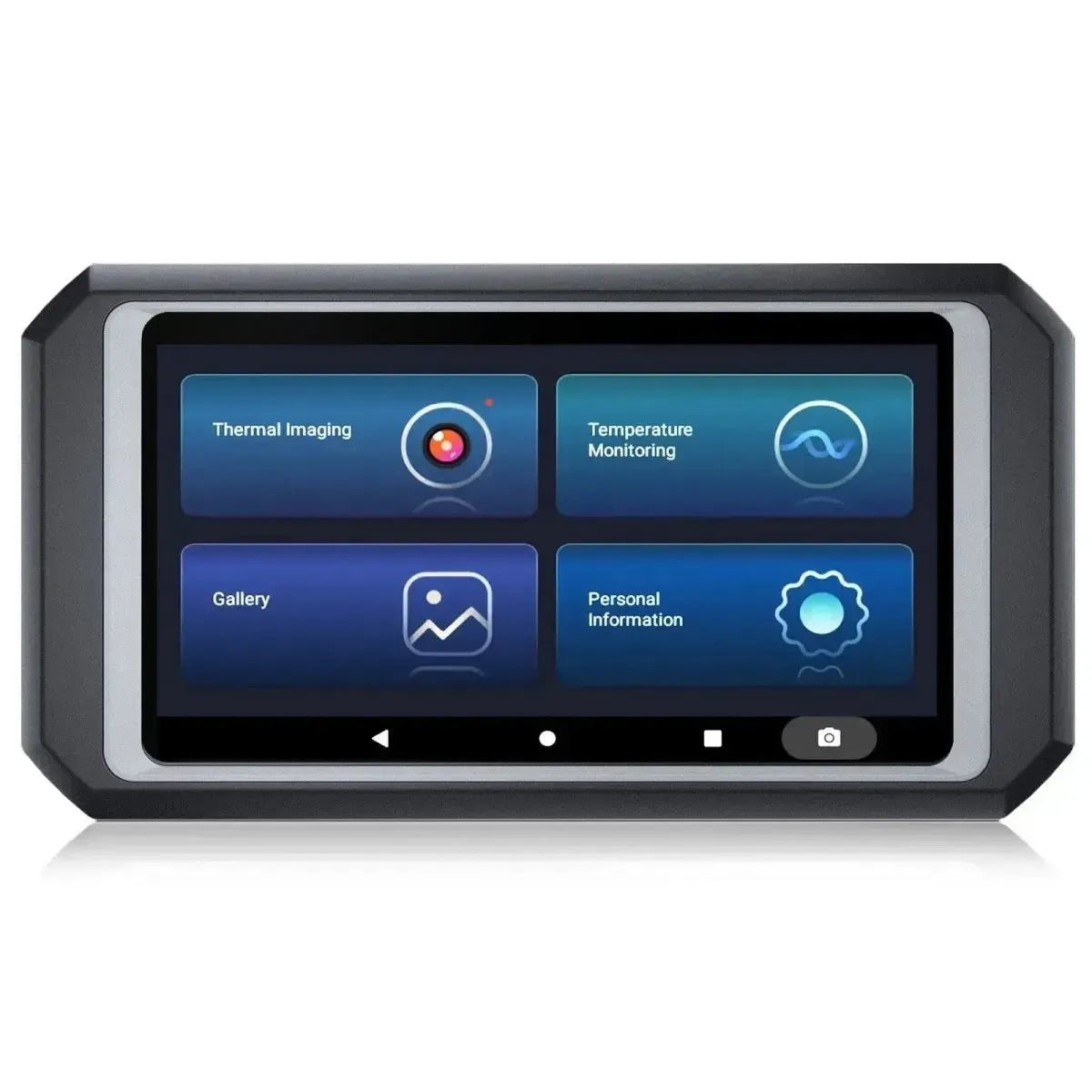

Topdon TCView TC003 | Wärmebildkamera

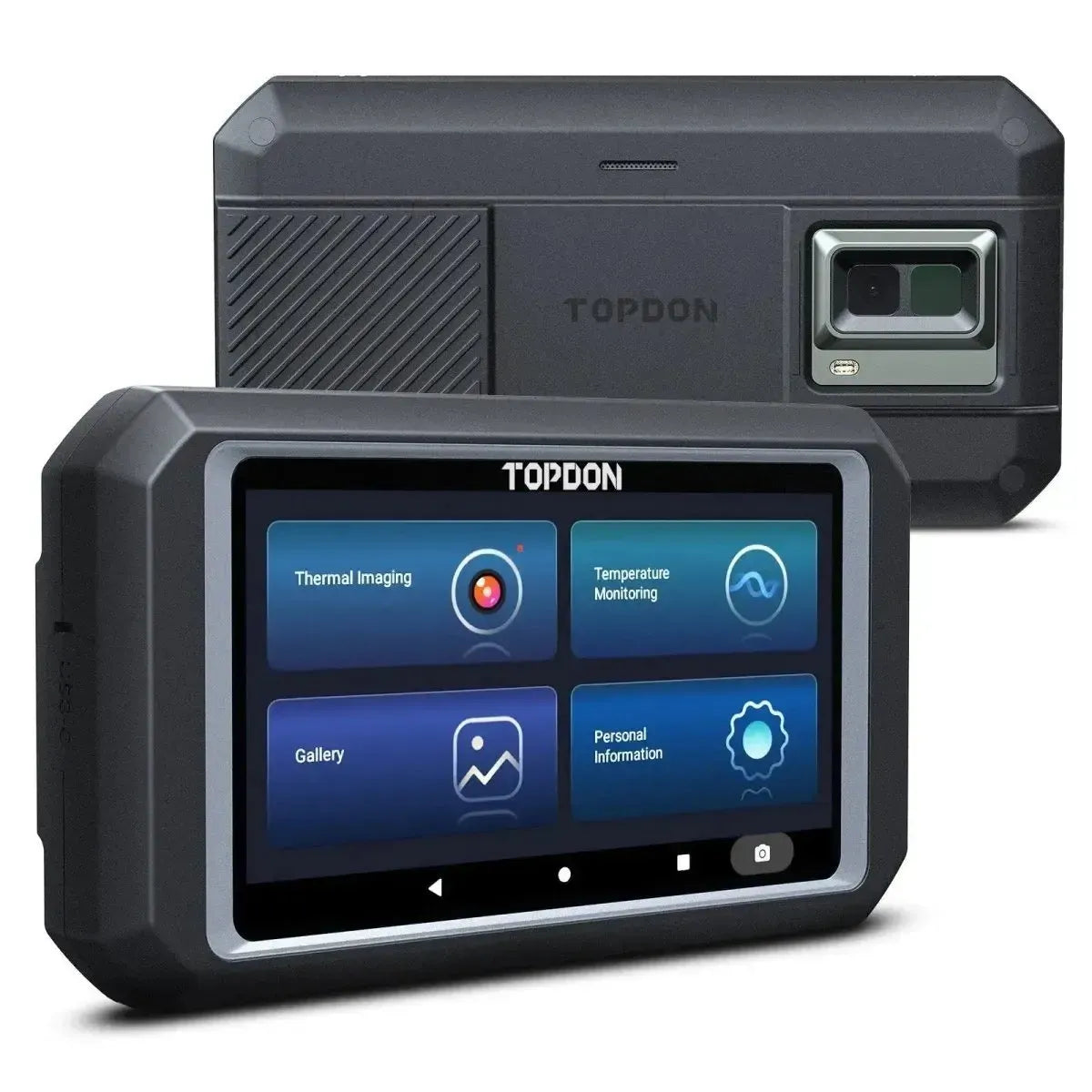

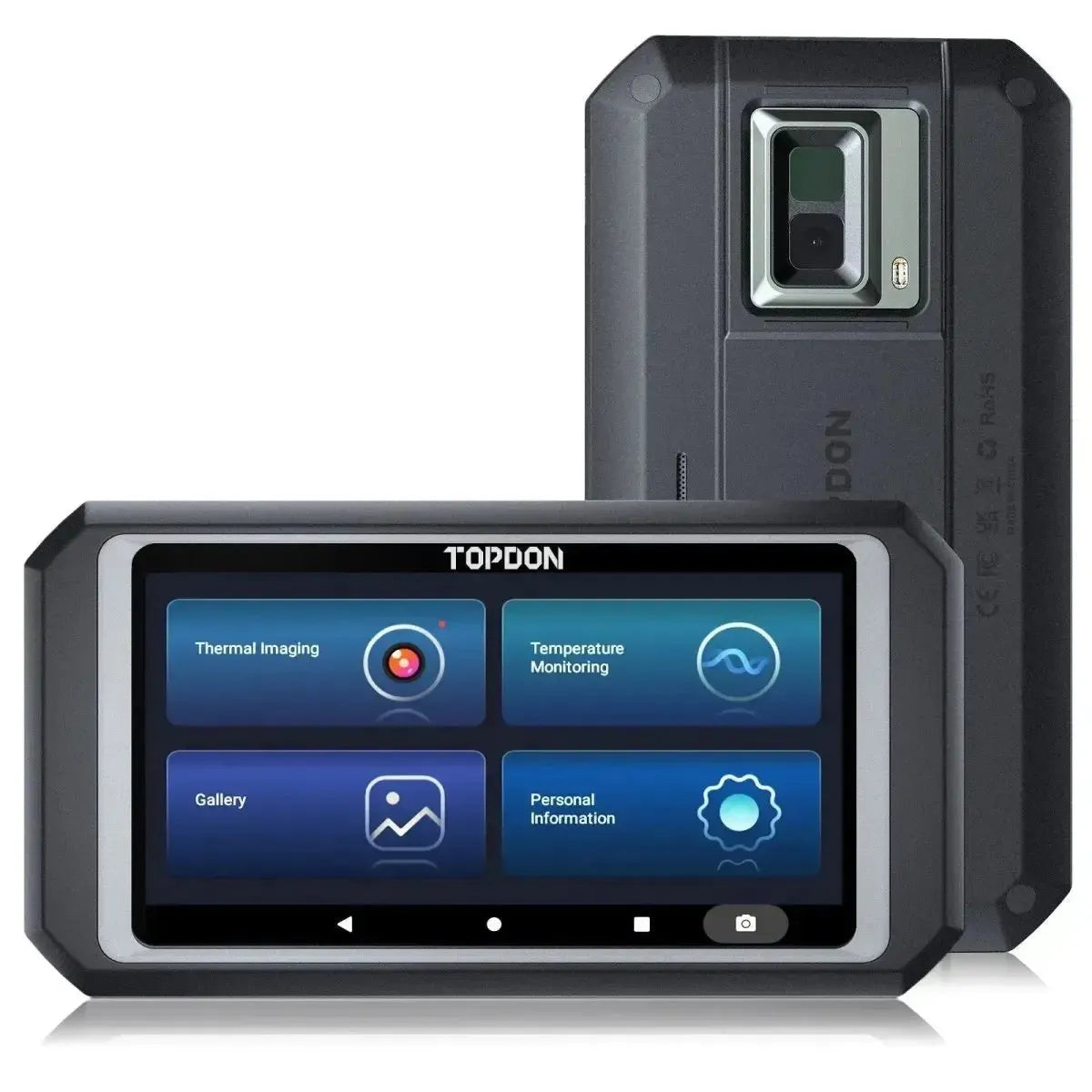

Der Topdon TCView TC003 ist eine Wärmebildkamera in Form eines Tablets, entwickelt für thermische Inspektionen. Dieses Gerät kombiniert einen thermischen Sensor mit einer Auflösung von 256x192 Pixeln mit einer sichtbaren Lichtkamera von 5 Megapixeln für detaillierte Bildgebung. Die Kamera hat ein Sichtfeld (FOV) von 56,0° x 42,2° und kann Temperaturen im Bereich von -20 °C bis +550 °C mit einer Genauigkeit von ±2 °C messen.

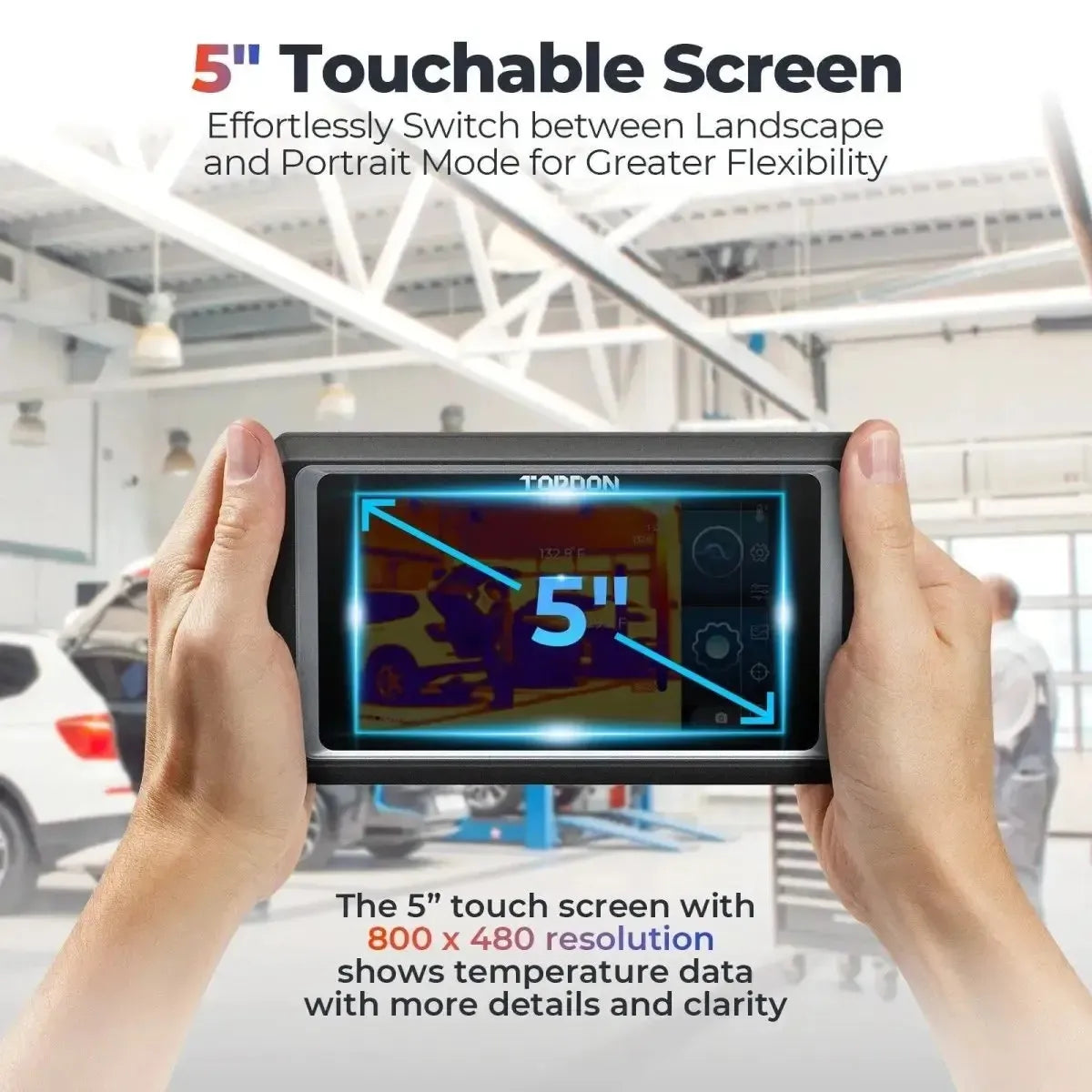

Der TC003 läuft auf Android 11.0 und verfügt über einen 5-Zoll-Touchscreen zur Bedienung und Analyse. Bilder können direkt auf dem Gerät im internen Speicher von 32 GB gespeichert und anschließend analysiert werden. Die Konnektivitätsoptionen umfassen Wi-Fi und Bluetooth. Über die USB OTG-Funktion kann die Kamera mit externen Geräten wie Endoskopen und Oszilloskopen für erweiterte Inspektionsmöglichkeiten verbunden werden.

Anwendung und Funktionalität:

Die TC003 wurde für professionelle Inspektions- und Wartungsaufgaben entwickelt, wie in der Automobilbranche, HVAC-Systemen und Gebäudemanagement. Das Gerät kombiniert thermische und visuelle Daten für eine detaillierte Analyse.

• Dual-Spektrum-Bildgebung: Überlagert Wärmebilder mit Bildern der 5 MP visuellen Kamera für mehr Kontext und Details.
• Temperaturdiagramm (Waveform): Überwacht Temperaturänderungen in Echtzeit und zeigt diese in einem Wellenformdiagramm an.
• Verschiedene Bildmodi: Bietet 4 Bildmodi und 11 Farbpaletten zur Visualisierung thermischer Abweichungen.
• Analyse auf dem Gerät: Gespeicherte Bilder können direkt auf dem Tablet analysiert werden, ohne dass ein Computer erforderlich ist.

Messmöglichkeiten und Anwendung:

Das Gerät bietet verschiedene Messfunktionen für eine breite Einsatzfähigkeit in technischen Umgebungen.

• Punkt-, Linien- und Flächenmessung: Ermöglicht die Messung der Temperatur an einem bestimmten Punkt, entlang einer Linie oder innerhalb eines ausgewählten Bereichs (warm/kalt Punkt).
• Automobilinspektion: Geeignet zur Diagnose von Problemen in Motoren, Abgassystemen sowie Heiz- und Kühlsystemen.
• HVAC-Systeme: Lokalisierung von Problemen mit Rohrleitungen, Heizkörpern und Luftströmen.
• Gebäudeinspektion: Erkennt Wärmeverluste, Feuchtigkeitsprobleme und elektrische Störungen in Gebäuden.

Speicher und Konnektivität:

Die TC003 bietet internen Speicher und verschiedene drahtlose und kabelgebundene Verbindungsmöglichkeiten.

• Speicher: Bilder und Videos werden im internen Speicher von 32 GB gespeichert. Daten können auch über einen USB-Stick dank OTG-Unterstützung übertragen werden.
• Konnektivität: Ausgestattet mit Wi-Fi und Bluetooth für drahtlose Kommunikation. Ein USB-Anschluss ermöglicht die Verbindung mit anderen Geräten und Computern.

Kompatible Software und Plattformen:

Die Wärmebildkamera kann mit externen Geräten für Datenübertragung und Bildanzeige verbunden werden.

• Windows: Die Kamera ist kompatibel mit Windows-Laptops zum Übertragen und Anzeigen von Bildmaterial.

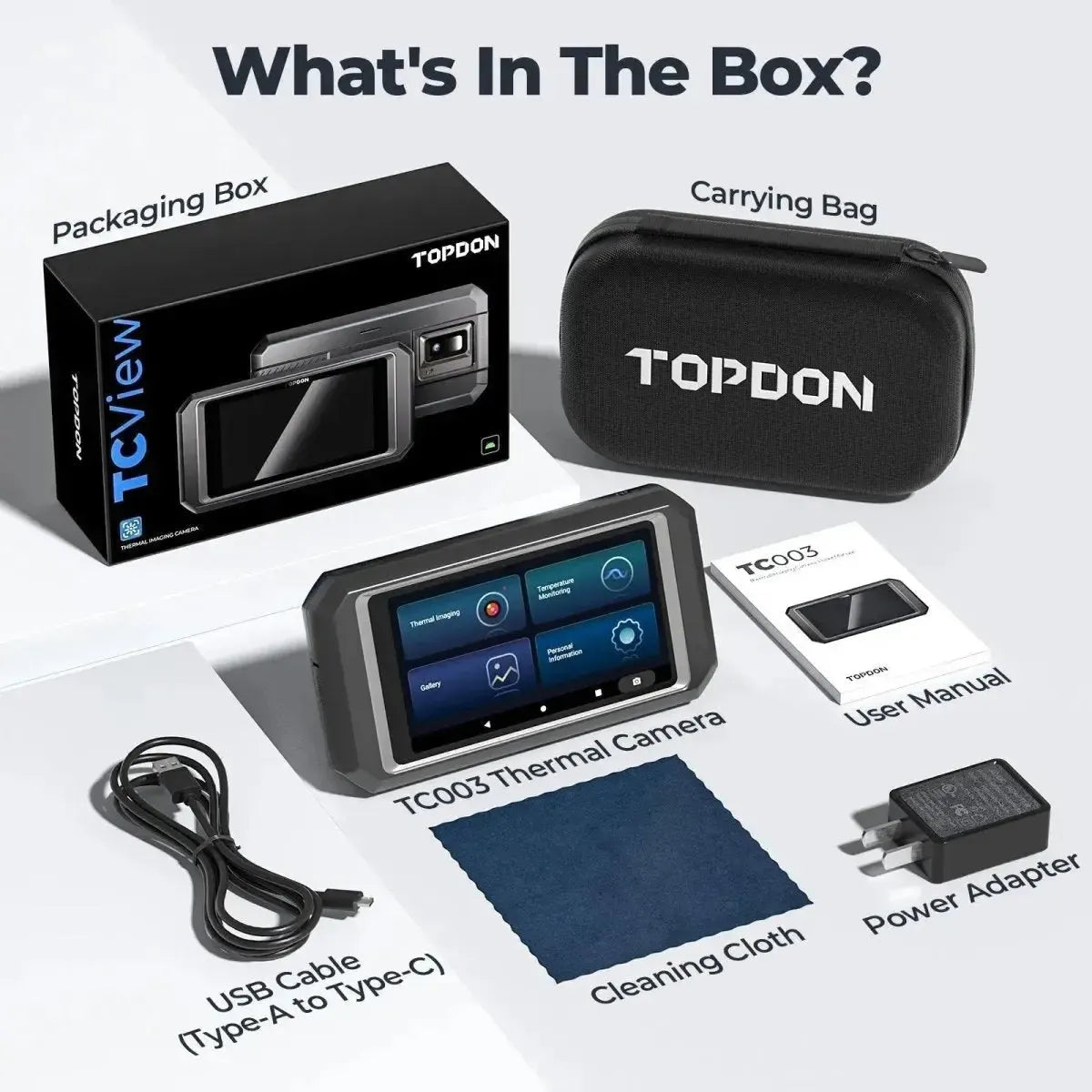

Lieferumfang:

• 1x Topdon TCView TC003 Wärmebildkamera
• 1x Netzadapter
• 1x USB-Kabel
• 1x Tragetasche
• 1x Bedienungsanleitung
• 1x Reinigungstuch
• 1x Lieferumfangdoos
