AsTools  |  SKU: A0282

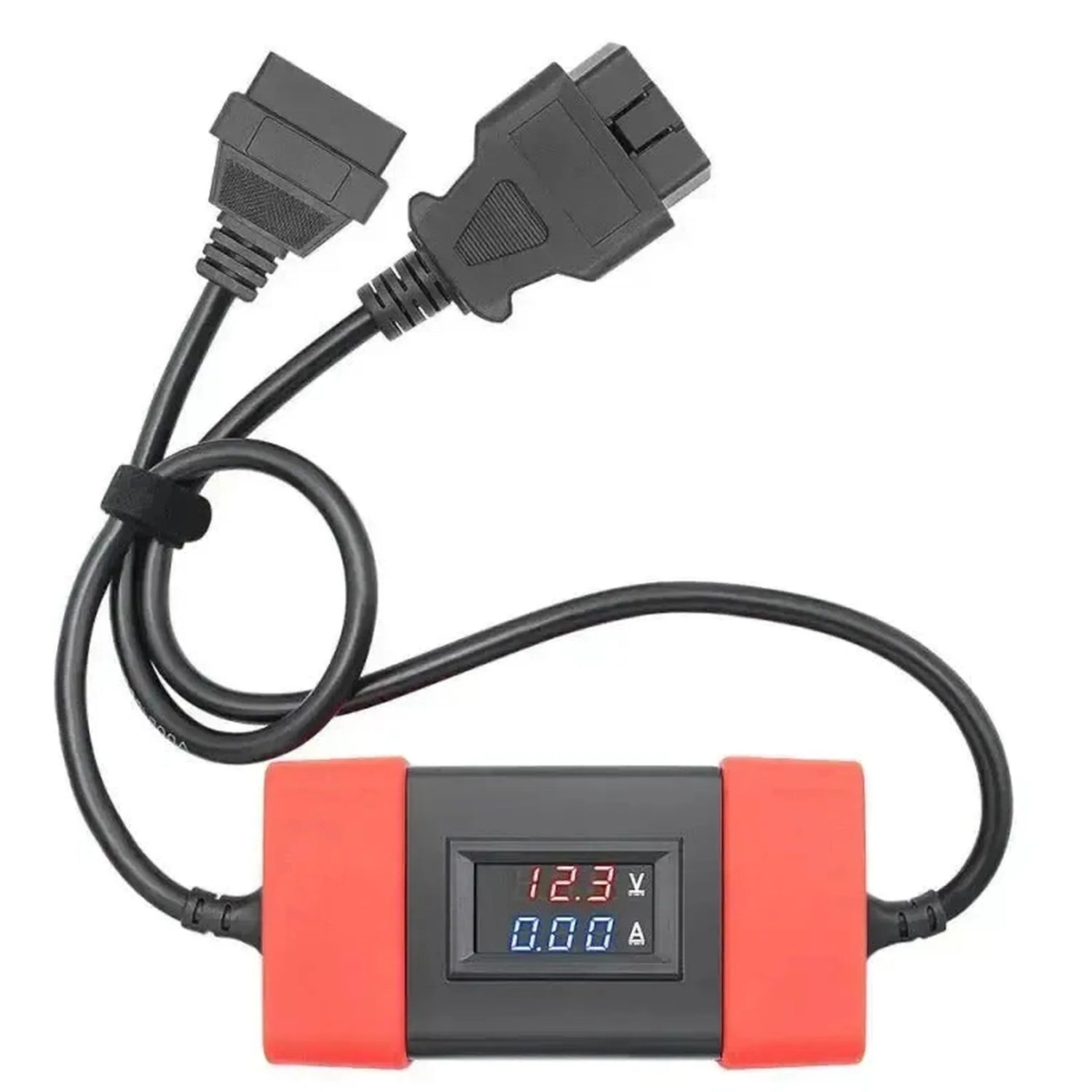

Transformatoradapter OBD2 (24V/12V)

€25,95 inkl.
€21,45 exkl.

Garantie direkt über AsTools

Wir bearbeiten Garantieansprüche selbst, schnell und ohne Einschaltung des Herstellers. Dank unseres eigenen Ersatzteillagers und technischer Expertise können wir dir in der Regel sofort helfen. Nur in Ausnahmefällen senden wir das Produkt dennoch an den Lieferanten weiter.

2 Jahre Garantie auf alle Produkte

Alle unsere Produkte werden mit 2 Jahren Herstellergarantie geliefert. So bist du für langfristige Qualität und Service abgesichert.

Einfach zurückgeben

Du kannst deine Rücksendung ganz einfach über dein Konto beantragen. Wir senden dir das Rücksendeetikett per E-Mail zu. Die Rücksendekosten trägst du selbst.

Professioneller Kundenservice

Unsere Experten stehen bereit, um Ihnen schnell und fachkundig zu helfen, sowohl online als auch in unserem physischen Geschäft. Fragen? Kontaktieren Sie uns gerne!

Der universelle Transformatoradapter OBD2 (24V/12V) ist ein Inline-Spannungswandler, der speziell für die Fahrzeugdiagnose bei schweren Nutzfahrzeugen entwickelt wurde. Dieses Bauteil fungiert als sichere hardwareseitige Brücke zwischen einem 24V-Fahrzeugnetz (wie LKW, Busse und Baumaschinen) und standardmäßiger 12V-Diagnoseausrüstung. Der Adapter reduziert die Versorgungsspannung an der OBD2-Buchse (Pin 16) von 24 Volt auf stabile 12 Volt, ohne die Datensignale von Kommunikationsprotokollen wie CAN oder K-Leitung zu beeinflussen. Dadurch wird strukturell verhindert, dass empfindliche 12V-Scanner und Schnittstellen durch Überspannung beim Anschluss an das Netzwerk schwerer Fahrzeuge beschädigt werden.

Sobald das Adapterkabel in die J1962-Diagnosebuchse eingesteckt wird, aktiviert sich die integrierte Step-Down-Schaltung zur Spannungsregelung. Das Gerät liefert sofort visuelles Feedback über die eingebauten digitalen LED-Anzeigen, auf denen sowohl die aktuelle Ausgangsspannung (rot) als auch der Stromverbrauch (blau) kontinuierlich und in Echtzeit angezeigt werden. Dies ermöglicht dem Diagnosetechniker, den tatsächlichen Stromverbrauch des angeschlossenen Diagnosegeräts zu überwachen und zu überprüfen, ob die bereitgestellte Versorgungsspannung innerhalb der sicheren Toleranzen der Ausrüstung liegt. Die externe Modulgehäuse ist zudem mit einem robusten Gehäuse mit Gummipuffern ausgestattet, um die interne Elektronik vor physischen Einwirkungen in einer industriellen Werkstattumgebung zu schützen.

VORTEILE

✔ Schützt 12V-Hardware aktiv vor Überspannung aus 24V-Bordnetzen.
✔ Ausgestattet mit zwei Displays zur direkten Spannungs- und Stromüberwachung.
✔ Transparente Datenweiterleitung beeinflusst die Kommunikationsprotokolle nicht.
✔ Flexible Kabelführung reduziert die mechanische Belastung am Fahrzeugstecker.

WICHTIGE HINWEISE

✕ Übersetzt ausschließlich die Stromversorgung, bietet keine Protokollkonvertierung (z. B. J1939 zu OBD2).
✕ Das Inline-Transformator-Modul fügt dem Kabelbaum zusätzliches Gewicht und Volumen hinzu.

Anwendungen und Funktionen

Dieses Adapterkabel wurde für Werkstätten entwickelt, die an gemischten Fahrzeugflotten arbeiten, und bietet folgende Hauptfunktionen:

  • Spannungsreduzierung (Step-down): Wandelt die eingehende 24V Versorgung von Pin 16 des Fahrzeugsteckers in eine sichere 12V Ausgangsspannung um. Dadurch ist es möglich, Standard-Auslesegeräte für PKWs an LKWs und schweren Geräten zu verwenden.
  • Pass-through Kommunikation: Lässt alle Datenleitungen (wie CAN-High, CAN-Low und K-Leitung) ungehemmt und unverändert durch. Der Adapter greift ausschließlich in die Versorgungsleitung und Masseverbindung ein.
  • Live-Schaltkreisüberwachung: Ermöglicht dem Techniker, während des Diagnoseprozesses zu überprüfen, ob die OBD-Buchse des Fahrzeugs eine stabile Versorgungsspannung liefert, was entscheidend bei der Fehlersuche von Kommunikationsproblemen oder ECU-Fehlern ist.

Besondere Funktionen und Möglichkeiten

Das integrierte Modul in der Verkabelung enthält zusätzliche hardwareseitige Komponenten zur Erhöhung der Diagnosezuverlässigkeit:

  • Digitales Voltmeter (Rote LED): Misst kontinuierlich die reduzierte Ausgangsspannung, die an das Diagnosegerät gesendet wird, sodass Spannungsabfälle (Voltage Drops) direkt visuell erkennbar sind.
  • Digitale Amperemeter (Blaue LED): Zeigt den aktuellen Stromverbrauch des angeschlossenen Diagnosegeräts oder der Schnittstelle in Ampere an. Dies hilft, unerwartet hohen Stromverbrauch durch einen Defekt im Tester oder Kabel zu erkennen.
  • Integrierter Stoßschutz: Das Transformatorgehäuse ist mit stoßdämpfenden Kappen versehen, die die empfindliche Messtechnik vor Stürzen auf den Werkstattboden schützen.

Lieferumfang

  • 1x Transformatoradapter OBD2 (24V/12V) mit Display
💡
Gut zu wissen: Dieser Adapter passt die Versorgungsspannung an, übersetzt jedoch keine Datenkommunikation. Um LKWs auslesen zu können, muss das angeschlossene 12V-Diagnosegerät eigenständig mit Heavy-Duty-Protokollen wie J1939 oder J1708 umgehen können. Unterstützt der Tester dies nicht, wird trotz korrekter Spannung keine Kommunikation mit den Fahrzeugmodulen zustande kommen.

Technische Spezifikationen

Spezifikation Beschreibung
Produktkategorie Diagnosekabel & Adapter
Funktion DC Step-down Wandler (24V auf 12V)
Anschluss Fahrzeug-Seite OBD2 / J1962 (16-polig, Stecker)
Anschluss Geräte-Seite OBD2 / J1962 (16-polig, Buchse)
Spannungsanzeige Digitales LED (Rot)
Stromanzeige Digitales LED (Blau)
Kompatibilität der Datensignale Durchleitung (ungehindert)
