Topdon  |  SKU: BHD3CBL

Topdon | TopScan Moto 3-in-1 Kabelpaket | Zubehör

€54,95 inkl.
€45,41 exkl.

Garantie direkt über AsTools

Wir bearbeiten Garantieansprüche selbst, schnell und ohne Einschaltung des Herstellers. Dank unseres eigenen Ersatzteillagers und technischer Expertise können wir dir in der Regel sofort helfen. Nur in Ausnahmefällen senden wir das Produkt dennoch an den Lieferanten weiter.

2 Jahre Garantie auf alle Produkte

Alle unsere Produkte werden mit 2 Jahren Herstellergarantie geliefert. So bist du für langfristige Qualität und Service abgesichert.

Einfach zurückgeben

Du kannst deine Rücksendung ganz einfach über dein Konto beantragen. Wir senden dir das Rücksendeetikett per E-Mail zu. Die Rücksendekosten trägst du selbst.

Professioneller Kundenservice

Unsere Experten stehen bereit, um Ihnen schnell und fachkundig zu helfen, sowohl online als auch in unserem physischen Geschäft. Fragen? Kontaktieren Sie uns gerne!

Das Topdon TopScan Moto 3-in-1 Kabelpaket Zubehör ist ein physisches Erweiterungsset zur Durchführung der Fahrzeugdiagnose bei verschiedenen Motorradmarken. Ziel dieses Kabelsatzes ist es, eine zuverlässige Verbindung zwischen einem standardisierten 16-poligen OBD2-Diagnosescanner und den markenspezifischen Datenanschlüssen von Motorrädern herzustellen. Das Set zeichnet sich durch Adapterkabel mit exakter hardwareseitiger Pinbelegung aus, um K-Line- und CAN-Bus-Kommunikationssignale erfolgreich vom Motorsteuergerät (ECU) zum Tester zu leiten.

Beim Anschluss wandelt die interne Verdrahtung die spezifische Pinbelegung des Fahrzeugsteckers mechanisch und elektrisch in die standardisierte J1962 OBD2-Schnittstelle um. Dies ermöglicht das Auslesen, Codieren und Löschen von Fehlern mit universellen Geräten. Für Motorradsysteme, die keine 12V-Versorgung über die eigene Diagnosebuchse bereitstellen, verwendet das System ein 3-poliges Adapterkabel mit integrierten Batterieklemmen. Dadurch wird die Betriebsspannung direkt von der Fahrzeugbatterie bezogen, was eine stabile Stromversorgung des Diagnosetesters während aktiver Diagnosevorgänge gewährleistet.

VORTEILE

✔ Direkte hardwareseitige Pin-zu-Pin-Konvertierung zur standardisierten 16-poligen OBD2-Schnittstelle für Kompatibilität mit universellen Testern.
✔ Technischer Vorteil durch Stromklemmen für Systeme ohne aktive Betriebsspannung an der Fahrzeuganschlussdose.
✔ Platzsparendes Y-Kabel-Layout für Harley-Davidson 4-polige und 6-polige Systeme reduziert die Anzahl der benötigten Einzelkabel.

WICHTIGE HINWEISE

✕ Die Kabel stellen ausschließlich die physische Verbindung her und benötigen einen kompatiblen externen Diagnosetester mit spezieller Motorradsoftware.
✕ Für die Verwendung des 3-poligen Mehrfachkabels ist physischer Zugang zur Motorradbatterie für die Stromversorgung erforderlich.

Anwendungen und Funktionen

Dieses Adapterset ermöglicht den Anschluss universeller Diagnosegeräte an geschlossene, markenspezifische Motorradnetzwerke, um die Datenkommunikation herzustellen.

  • OBD2-Signalkonvertierung: Wandelt die spezifische Pinbelegung von Fahrzeugsteckern mechanisch und elektrisch in die standardisierte 16-polige weibliche OBD2-Form um, sodass Standard-OBD-Stecker angeschlossen werden können.
  • Externe Stromversorgung: Liefert über die integrierten Krokodilklemmen eine konstante 12V Betriebsspannung an den angeschlossenen Diagnosetester beim Auslesen älterer Motorräder, die keine Stromversorgung über den Diagnoseanschluss bieten.
  • Hardwarebasierte Protokollübertragung: Ermöglicht die korrekte Belegung der Leitungen für die fehlerfreie Übertragung von Kommunikationssignalen wie CAN High, CAN Low und K-Line zwischen der Motorsteuerung und dem Diagnosetester.

Besondere Funktionen und Möglichkeiten

Das Kabelset enthält spezielle Konstruktionen, um Diagnosesitzungen in der Werkstatt effizienter und sicherer zu gestalten.

  • Kombinierte Y-Kabellayout: Fasst die häufig verwendeten 4-poligen und 6-poligen Anschlüsse für Harley-Davidson in einem übergreifenden Adapterkabel zusammen, sodass direkt der richtige Stecker verfügbar ist, ohne Kabel wechseln zu müssen.
  • Integrierter Sicherungshalter: Der Batterieklemmenanschluss ist mit einer austauschbaren Standard-Stecksicherung im Pluskabel ausgestattet. Dies schützt sowohl das Diagnosegerät als auch den elektrischen Stromkreis des Fahrzeugs vor Spannungsspitzen und Kurzschlüssen während des Tests.

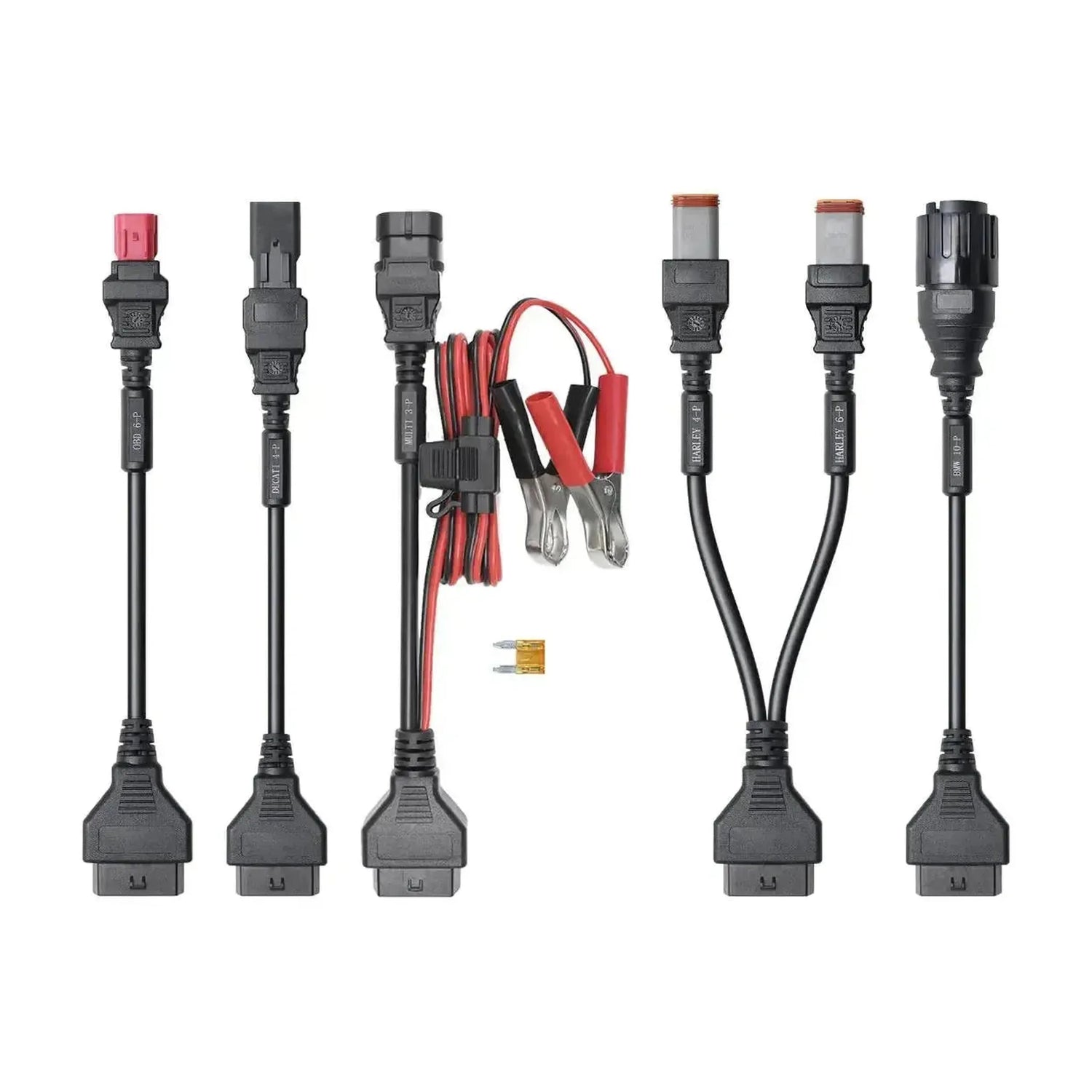

Lieferumfang

  • 1x Topdon TopScan Moto 3-in-1 Kabelsatz
  • 1x OBD 6-poliger Adapterkabel (rot)
  • 1x DUCATI 4-poliger Adapterkabel
  • 1x MULTI 3-poliger Adapterkabel inklusive 12V Batterieklemmen
  • 1x HARLEY 4-poliger und 6-poliger Y-Adapterkabel
  • 1x BMW 10-poliger Adapterkabel
  • 1x Ersatz-Stecksicherung
💡
Gut zu wissen: Achten Sie beim Anschließen des 3-poligen Multi-Kabels stets genau auf die Polarität der Batterieklemmen. Obwohl das Kabel abgesichert ist, verhindert eine korrekte Verbindung (rot an Plus, schwarz an Minus) Kommunikationsstörungen und vermeidet das unnötige Auslösen der Sicherung, bevor der Diagnosetester starten kann.

Technische Spezifikationen

Spezifikation Beschreibung
Produktmarke Topdon
Produktmodell TopScan Moto 3-in-1 Kabelsatz
Anschluss auf Testerseite 16-polige OBD2 (J1962) Buchse
Motorrad-Anschlüsse BMW 10-polig, Harley 4-polig, Harley 6-polig, Ducati 4-polig, OBD 6-polig, Multi 3-polig
Unterstützte Protokolle Pass-Through für CAN-Bus und K-Line (je nach Tester)
Stromversorgungsmethode Über Fahrzeugdiagnoseanschluss oder über mitgelieferte 12V Batterieklemmen
Elektrischer Schutz Integrierte Sicherung im externen Netzkabel
