Topdon RLink Lite | Schnittstelle

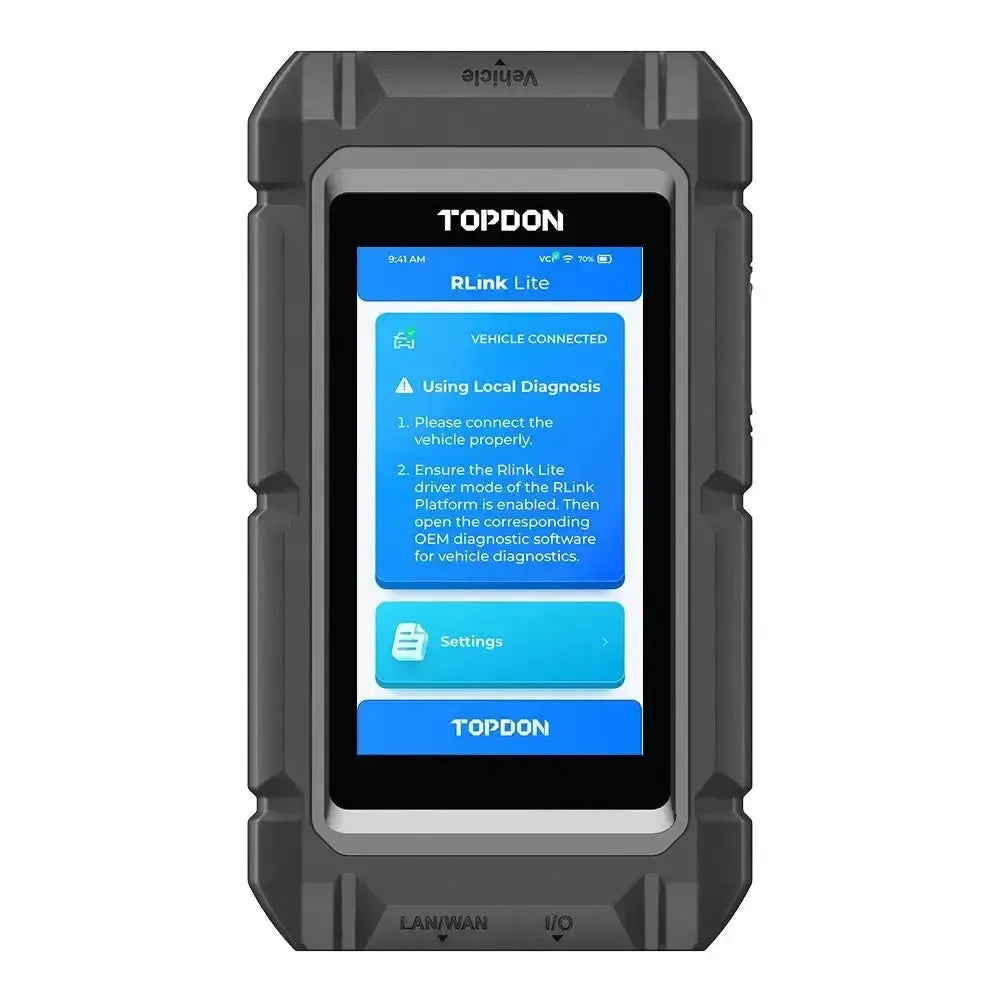

Der Topdon RLink Lite ist eine Fahrzeugkommunikationsschnittstelle (VCI), die entwickelt wurde, um eine Verbindung zwischen einem Fahrzeug und der Diagnosesoftware des Originalherstellers (OEM) herzustellen. Das Gerät ist mit einem 5-Zoll-LCD-Touchscreen zur Statusanzeige und einfachen Bedienung ausgestattet. Die Schnittstelle läuft auf einem Android 11.0 Betriebssystem und wird von einem 4-Kern-Prozessor angetrieben, was die Verarbeitung von Diagnosedaten unterstützt.

Diese Schnittstelle ist kompatibel mit den wichtigsten Industriestandards, darunter J2534, D-PDU und RP1210. Dies ermöglicht die Kommunikation mit einer Vielzahl von Fahrzeugen. Der RLink Lite unterstützt verschiedene Kommunikationsprotokolle wie DoIP (Diagnostics over IP), CAN FD, K-Line und J1850. Das integrierte Driver Management System (DMS) erleichtert das Herunterladen und Aktualisieren der benötigten Treiber für die verschiedenen OEM-Softwarepakete, wodurch die Integration vereinfacht wird.

Anwendung und Funktionalität:

Der RLink Lite fungiert als J2534 Pass-Thru-Gerät, wodurch Techniker die originale Software des Fahrzeugherstellers für detaillierte Diagnoseaufgaben nutzen können.

• OEM-Diagnose: Ermöglicht die Durchführung von Diagnoseverfahren, Programmierungen und Codierungen mit der offiziellen Software des Herstellers.
• Protokollunterstützung: Entspricht den D-PDU-, J2534- und RP1210-Standards, was eine breite Fahrzeugabdeckung garantiert. Es unterstützt Protokolle wie CAN, CAN FD, DoIP, K-Line und J1850.
• DoIP-Konnektivität: Unterstützt Diagnostics over IP für eine schnelle Datenübertragung bei modernen Fahrzeugen, die Ethernet-Netzwerke verwenden.
• Driver Management System (DMS): Eine integrierte Anwendung, die den Prozess zum Herunterladen, Installieren und Aktualisieren der erforderlichen Treiber für verschiedene OEM-Software optimiert.
• Benutzeroberfläche: Der 5-Zoll-Touchscreen zeigt den Verbindungsstatus, ausgewählte Protokolle und schrittweise Anweisungen an, was die Anwendung vereinfacht.

Kompatibilität:

Der RLink Lite ist kompatibel mit der originalen Diagnosesoftware verschiedener Fahrzeugmarken. Nachfolgend eine Übersicht der unterstützten Marken und der zugehörigen Software.

• Baojun: VDS
• BMW: ISTA-D/P, E-Sys, WinKFP, INPA
• Chrysler: wiTECH 2.0
• Ford: FDRS, FJDS, ForScan
• General Motors (Chevrolet, Buick, Cadillac, Opel, Holden): GDS2, SPS2, RDS, DPS, Tech2Win
• Honda: HDS/iHDS
• Hyundai: HMA
• Jaguar/Land Rover: SDD
• Kia: KMA
• Mazda: MDRS
• Mercedes-Benz: Xentry, DAS, Vediamo, DTS Monaco
• Mitsubishi: MUT-3 SE (J2534)
• Nissan: CONSULT-III R2R/NER
• Porsche: PT3G PIWIS-3
• Subaru: SSM4, FlashWrite2
• Toyota: Techstream TIS
• VAG (Volkswagen, Audi, Seat, Skoda, Bentley, Lamborghini): ODIS-S, ODIS-E
• Volvo: VIDA 2014D

Lieferumfang:

• 1x Topdon RLink Lite Schnittstelle
• 1x Aufbewahrungskoffer
• 1x 12V DC Netzadapter
• 1x 1.5M USB 2.0 Kabel

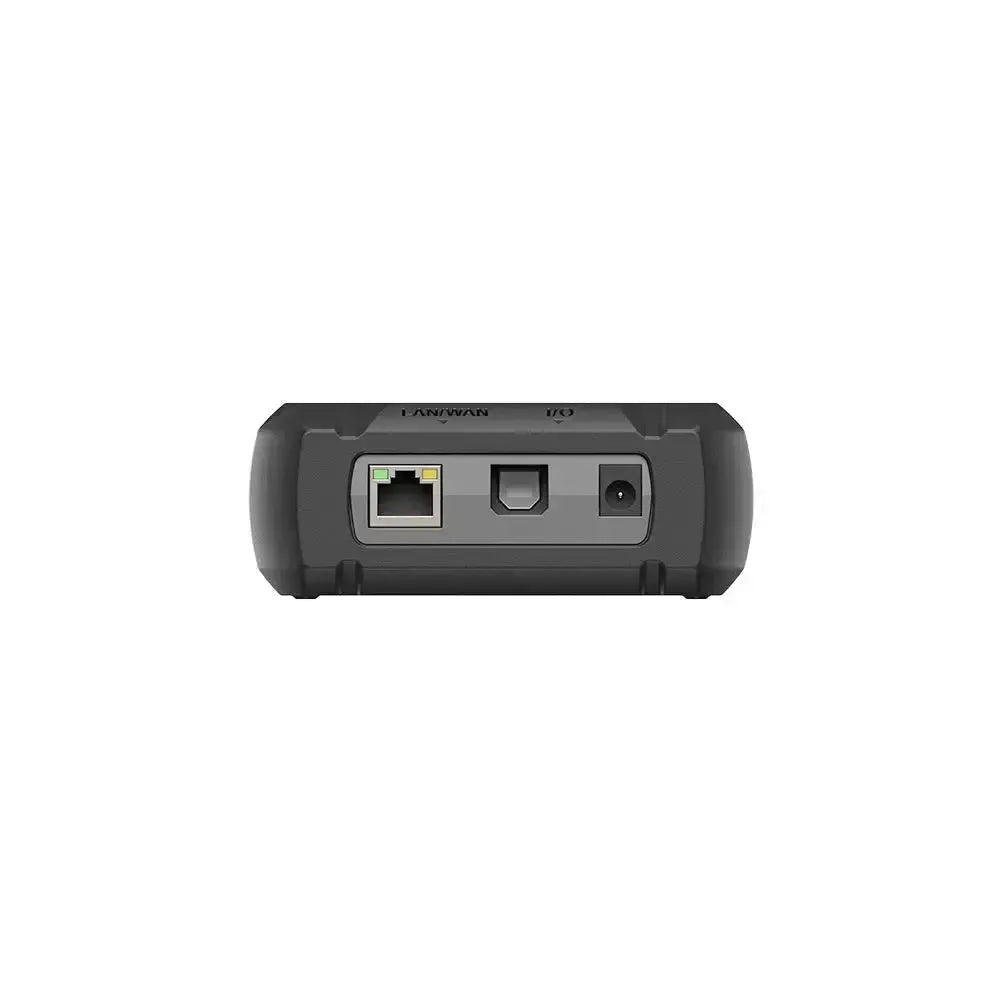

• 1x 5M Netzwerkkabel

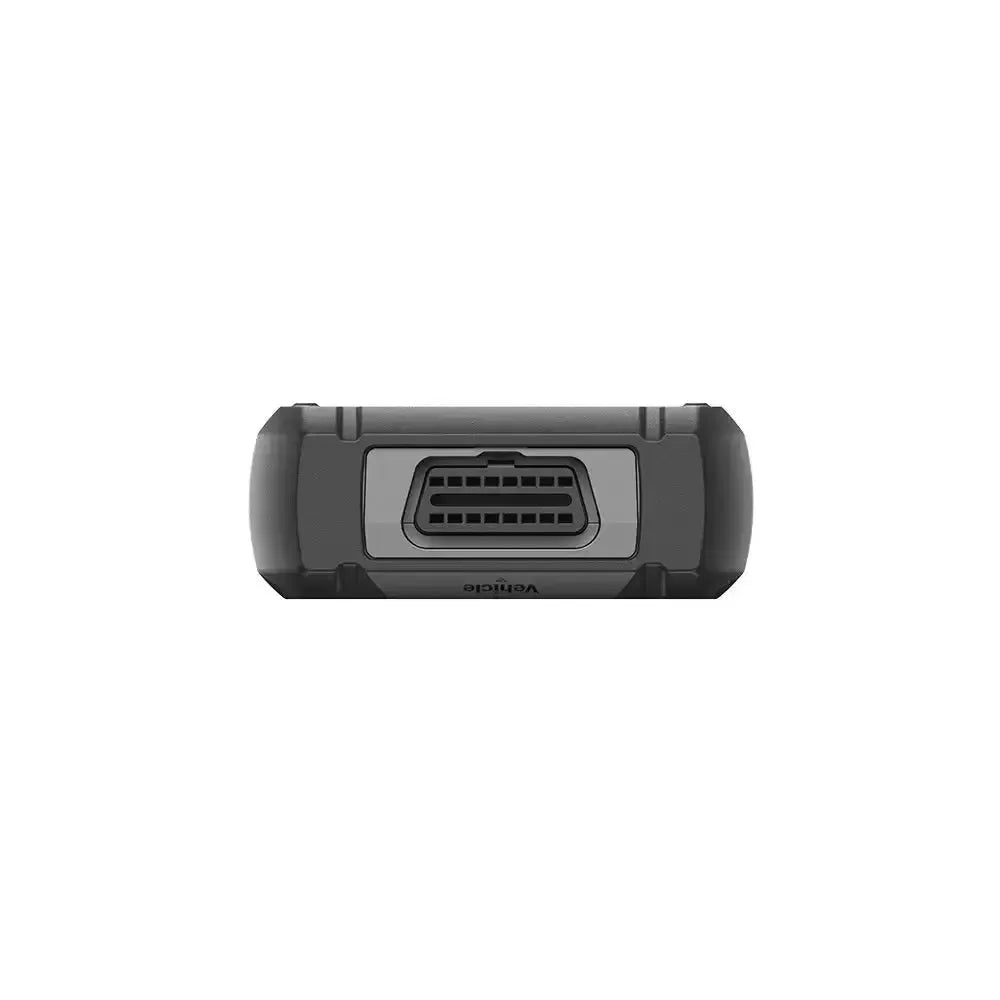

• 1x 2M OBD2 Diagnosekabel
• 1x Schnellstartanleitung

Technische Spezifikationen:
