Topdon Phoenix Elite | Diagnosegerät | Auto

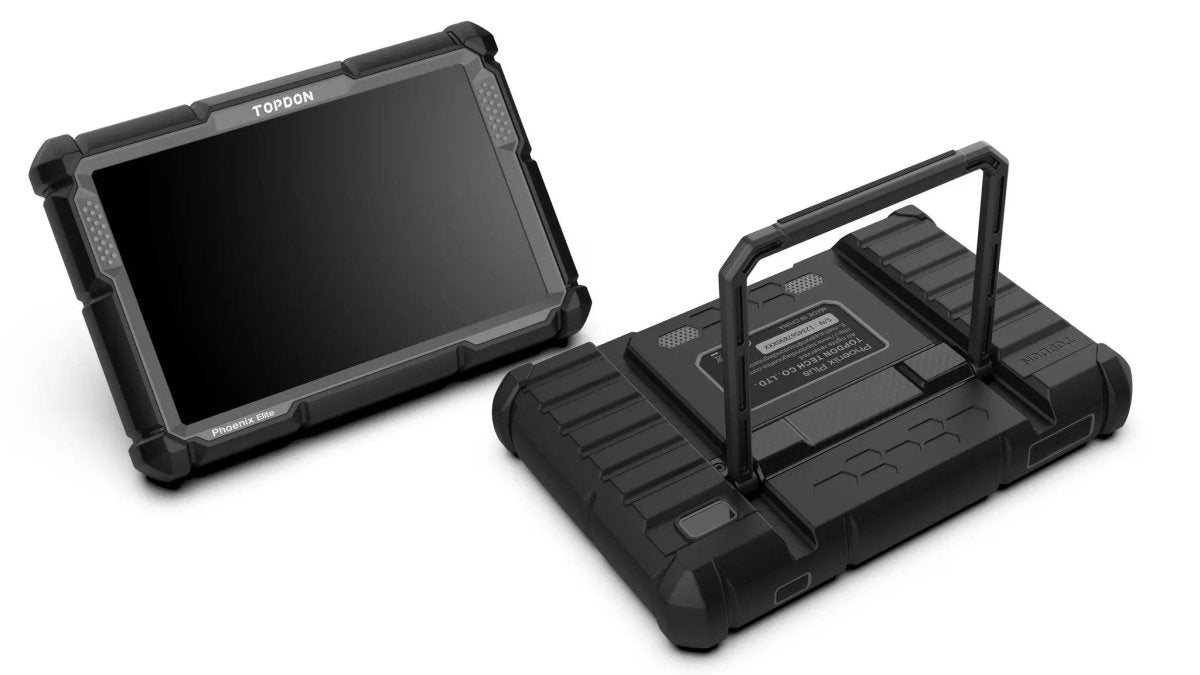

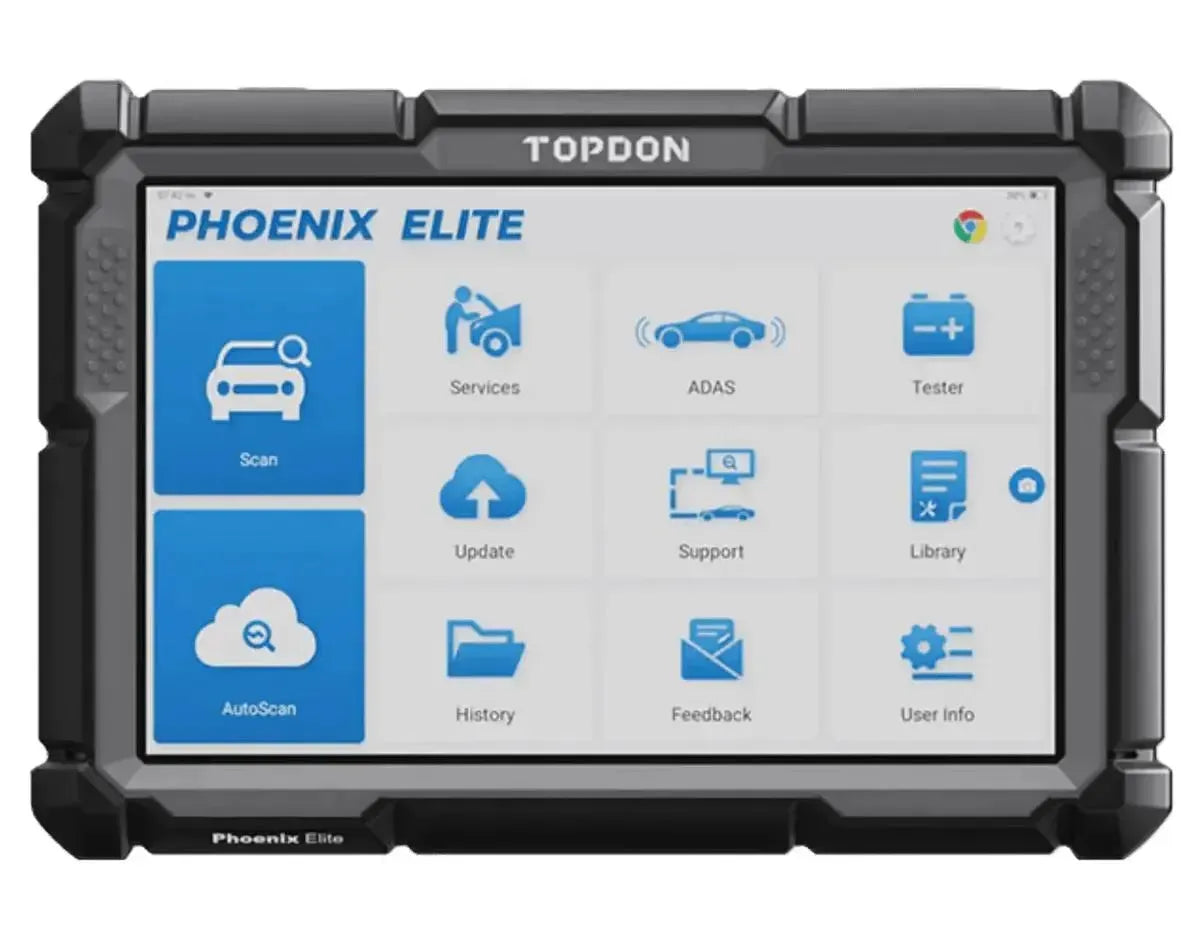

Der Topdon Phoenix Elite ist ein professionelles Diagnosegerät, ausgeführt als 10,1-Zoll-Tablet mit einer kabellosen VCI (Vehicle Communication Interface). Dieses System unterstützt mehr als 200 Fahrzeugmarken und ist mit Funktionen wie Topologiemapping, Online-Codierung und vollständiger Systemdiagnose ausgestattet. Das Gerät läuft auf Android 10, einem 2,0 GHz 4-Kern-Prozessor und 64 GB Speicher. Beim Kauf ist eine Lizenz für 2 Jahre Software-Updates enthalten.

Dieses Diagnosegerät unterstützt das CAN FD-Protokoll für die Kommunikation mit modernen Fahrzeugen. Die Funktionalität kann mit Modulen für ADAS-Kalibrierung, Batterietests, Oszilloskopie, Schlüsselprogrammierung und Wärmebildgebung erweitert werden. Außerdem bietet der Phoenix Elite Zugang zu gesicherten Gateways, wie dem FCA Secure Gateway und dem Renault Secure Gateway. Für VAG-Fahrzeuge stehen geführte Funktionen zur Verfügung, die den Benutzer schrittweise durch Verfahren führen.

---

Diagnosefunktionen:

Der Topdon Phoenix Elite bietet umfangreiche Diagnosemöglichkeiten für alle vorhandenen Fahrzeugsysteme. Die Funktionen umfassen das Auslesen von Fehlercodes, die Anzeige von Live-Daten und die Steuerung von Aktuatoren.

• Foutcodes lezen en wissen: Liest und löscht Fehlercodes (DTC's) aller verfügbaren Steuergeräte, wie Motor, Getriebe, ABS und Airbags.
• Live data functies: Zeigt Echtzeit-Datenströme von Sensoren und Komponenten an. Die Daten können in verschiedenen Formaten dargestellt werden, darunter Text, Grafiken und analoge Messgeräte.
• Actuator-aansturing (bi-directionele controle): Testet die Funktion von Komponenten, indem diese direkt vom Diagnosegerät angesteuert werden, zum Beispiel das Ein- und Ausschalten von Ventilatoren, Injektoren oder Ventilen.

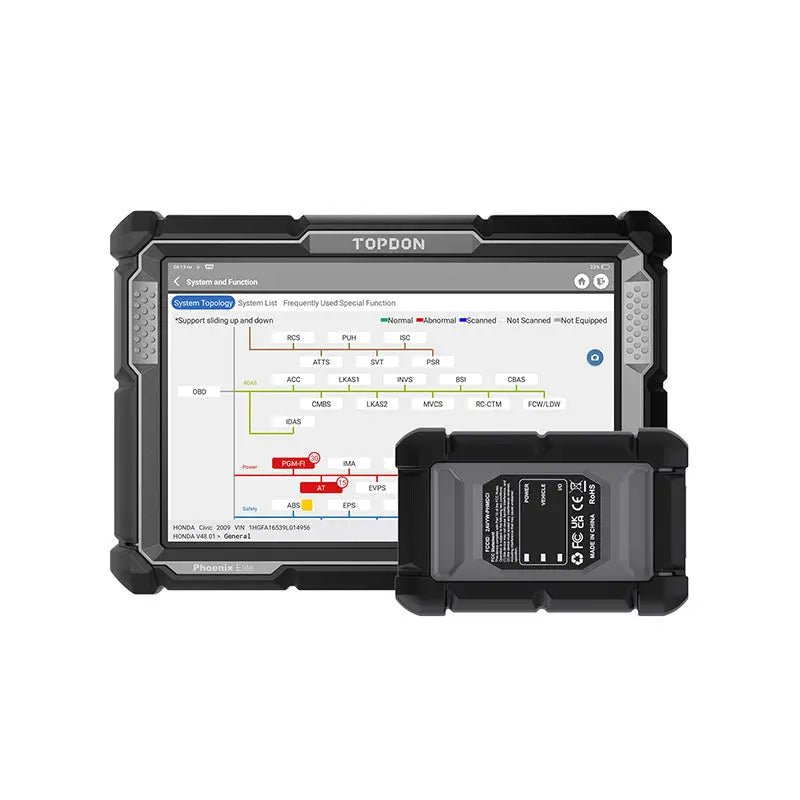

• Topologiemapping: Visualisiert die Kommunikationsstruktur zwischen den verschiedenen Steuergeräten im Fahrzeug. Dies gibt einen Überblick über den Systemstatus und die gegenseitigen Beziehungen, wobei Module mit Fehlercodes markiert werden.
• OBFCM (On-Board Fuel Consumption Monitoring): Ermöglicht das Auslesen des Kraftstoffverbrauchs des Fahrzeugs und die Übermittlung der Daten an die RDW für die TÜV-Prüfung.

---

Service- und Wartungsfunktionen:

Dieses Diagnosegerät unterstützt mehr als 35 Service- und Wartungsfunktionen. Die verfügbaren Funktionen können je nach Fahrzeugmarke, Modell und Baujahr variieren.

Motor und Antriebsstrang:

• Ölservice zurücksetzen: Setzt das Wartungsintervall und die Serviceanzeige nach einem Ölwechsel zurück.
• Elektronisches Gaspedal anlernen: Initialisiert die Gaspedalaktuatoren auf die Standardwerte nach Austausch oder Reinigung.
• Injektor-Codierung: Programmiert neue Injektor-Codes in das Steuergerät für eine präzise Kraftstoffeinspritzung und Zylinderbalance.
• Batterie registrieren: Registriert eine neue Batterie im Fahrzeugmanagementsystem, um Ladezyklen korrekt zu verwalten.
• Getriebe anlernen: Führt einen adaptiven Lernprozess für das Automatikgetriebe durch, um die Schaltqualität zu verbessern.
• Kurbelwellensensor adaptiv anlernen: Lernt die Toleranzen des Kurbelwellenpositionssensors, um Fehlzündungen korrekt zu erkennen.
• Kupplung anpassen: Kalibriert den Kupplungsaktuator in Fahrzeugen mit halbautomatischem oder automatischem Getriebe mit Doppelkupplung.
• Motorleistungsbilanz überwachen: Überprüft und vergleicht den Beitrag jedes Zylinders zur Gesamtmotorleistung, um Unregelmäßigkeiten zu erkennen.
• Luft-/Kraftstoffverhältnis zurücksetzen: Korrigiert das Luft-Kraftstoff-Verhältnis für optimale Motorleistung und Kraftstoffeffizienz.
• Start/Stopp-System zurücksetzen: Konfiguriert die automatische Start/Stopp-Funktion nach dem Austausch von Komponenten.
• Kühlmittel entlüften: Aktiviert die elektronische Wasserpumpe, um Luft aus dem Kühlsystem zu entfernen.
• Turbolader initialisieren: Kalibriert den Aktuator des Turbos nach dem Austausch.

Abgassysteme:

• Regeneration des Dieselpartikelfilters (DPF): Starten Sie den Regenerationsprozess, um Ruß aus dem DPF zu entfernen und Verstopfungen zu vermeiden.
• AdBlue-System zurücksetzen: Setzen Sie das AdBlue-System nach dem Nachfüllen der Flüssigkeit oder nach Reparaturen zurück.
• Abgasrückführung anpassen (EGR): Setzt das EGR-Ventil nach Austausch oder Reinigung zurück oder kalibriert es.
• NOx-Sensor zurücksetzen: Setzt die gespeicherten Werte des NOx-Katalysators nach Austausch oder Reparatur zurück.

Bremsen und Fahrwerk:

• Bremsbeläge zurücksetzen: Deaktiviert und reaktiviert das elektronische Parkbremssystem (EPB) für den sicheren Austausch von Bremsbelägen oder Bremsscheiben.
• ABS-System entlüften: Entlüftet das ABS-Bremssystem, um Luftblasen zu entfernen und die Bremsleistung wiederherzustellen.
• Lenkwinkelsensor initialisieren (SAS): Kalibriert den Lenkwinkelsensor nach Achsvermessung oder Austausch von Lenkungskomponenten.
• Reifendruckkontrollsystem zurücksetzen (TPMS): Programmiert Sensoren neu und setzt das TPMS nach Reifenwechsel zurück.
• Luftfederung kalibrieren: Kalibriert die Höhensensoren der Luftfederung nach Reparatur oder Austausch.
• Reifenspezifikationen anpassen: Passt die Reifengröße im Bordcomputer für korrekte Geschwindigkeits- und Kilometererfassung an.

Karosserie und Elektronik:

• Schiebedach initialisieren: Setzt die Position und Endanschläge des elektrischen Schiebedachs nach Austausch oder Stromunterbrechung zurück.
• Elektrische Fenster initialisieren: Kalibriert die Endpositionen der elektrischen Fenster.
• Adaptive Scheinwerfer initialisieren: Kalibriert das adaptive Scheinwerfersystem für eine korrekte Lichtstrahlsteuerung.
• Regen- und Lichtsensor initialisieren: Kalibriert den kombinierten Sensor für automatische Scheibenwischer und Scheinwerfer.
• Klimaanlage initialisieren: Setzt die Einstellungen und Aktuatoren des Klimasystems auf Werkseinstellungen zurück.
• Gateway-Modul kalibrieren: Kalibriert das zentrale Gateway-Modul nach dem Austausch, um die Kommunikation zwischen Steuergeräten sicherzustellen.
• Fußraum-Modul initialisieren (FRM): Setzt das Fußraum-Modul zurück oder codiert es, das Beleuchtung und Fenster steuert.
• Sprache ändern: Ändert die Sprache des Instrumentenpanels oder Infotainmentsystems.
• Transportmodus deaktivieren: Schaltet den Transportmodus aus, der bestimmte Funktionen während des Transports des Auto einschränkt.

Sicherheitssysteme und Assistenz:

• Airbagmodul zurücksetzen: Setzt die Crash-Daten im Airbagmodul nach einem Unfall zurück (sofern vom Hersteller unterstützt).
• Startunterbrecher zurücksetzen: Programmiert Schlüssel neu oder setzt das Startunterbrechersystem bei Schlüsselersatz zurück.
• Sitzbelegungssensor kalibrieren: Kalibriert den Sensor, der erkennt, ob ein Sitz besetzt ist, für die korrekte Funktion des Airbagsystems.
• Intelligentes Tempomat-System kalibrieren: Kalibriert die Sensoren für die adaptive Geschwindigkeitsregelung nach Austausch oder Reparatur.

Weitere Funktionen:

• Hochspannungsbatterie testen: Führt Diagnosen am Hochspannungsbatteriesystem von Hybrid- und Elektrofahrzeugen durch.
• Kilometerstand überprüfen: Liest den Kilometerstand aus verschiedenen Modulen zur Verifizierungszwecken aus.
• Motorwinkel kalibrieren: Kalibriert Sensoren, die die Position beweglicher Teile messen.

---

Spezielle Funktionen und Möglichkeiten:

Der Topdon Phoenix Elite verfügt über fortschrittliche Funktionen für Codierung, Programmierung und Berichterstattung sowie Unterstützung für moderne Fahrzeugprotokolle.

Codierungen und Programmierung:

• Geführte Funktionen: Bietet schrittweise Anleitungen für komplexe Verfahren, speziell für Fahrzeuge der VAG-Gruppe (Volkswagen, Audi, Seat, Skoda).
• Cloud-basierte Programmierung: Ermöglicht die Programmierung von Steuergeräten mithilfe von Online-Daten des Herstellers.
• Online-Codierung: Ermöglicht es Benutzern, die Codierungsdaten eines Steuergeräts auf die Werkseinstellungen zurückzusetzen, indem eine Verbindung zu den Servern des Herstellers hergestellt wird.

Cloud- und Berichtsfunktionen:

• Vor- und Nachscan-Berichterstattung: Erstellt Diagnoseberichte vor und nach der Reparatur, um die durchgeführten Arbeiten zu dokumentieren und die Ergebnisse zu überprüfen.

Weitere spezielle Funktionen:

• AutoVIN: Identifiziert das Fahrzeug automatisch anhand der Fahrgestellnummer (VIN), um den Diagnoseprozess zu beschleunigen.
• FCA Secure Gateway Zugang: Bietet autorisierten Zugang zu den gesicherten Fahrzeugsystemen von Fiat, Chrysler, Alfa Romeo, Dodge und Jeep. Eine separate Lizenz über AutoAuth ist erforderlich.
• Unterstützung des CAN FD-Protokolls: Kompatibel mit dem CAN FD-Kommunikationsprotokoll, das in neueren Fahrzeugmodellen für schnellere und effizientere Datenübertragung verwendet wird.
• Renault Secure Gateway Zugang: Bietet die Möglichkeit, gesicherte Systeme von Renault- und Dacia-Fahrzeugen für Diagnose und Wartung zu entsperren.

---

Optionale Erweiterungsmodule:

Die Funktionalität des Topdon Phoenix Elite kann mit verschiedenen optionalen Modulen erweitert werden. Diese Erweiterungen sind speziell für die Kompatibilität mit diesem Diagnosegerät entwickelt und werden separat geliefert.

Hardwaremodule und Zubehör:

• ADAS-Kalibrierungswerkzeug: Ermöglicht die Kalibrierung der Fahrerassistenzsysteme (Advanced Driver-Assistance Systems) eines Fahrzeugs.
• Battery Tester (BT Mobile ProS): Zubehör zum Testen des Zustands der Batterie, des Start- und Ladesystems.
• Oszilloskop: Modul zur Messung und grafischen Darstellung elektronischer Signale in Fahrzeugsystemen.
• T-Ninja Box: Programmmodul für die Arbeit mit Autoschlüsseln und Wegfahrsperrensystemen.
• Thermal Imager (TC001): Wärmebildkamera zur Diagnose von Problemen durch Visualisierung von Temperaturunterschieden.

Softwaremodule und Lizenzen:

• FCA SGW-Lizenz: Softwarelizenz, die in Kombination mit einem AutoAuth-Abonnement Zugang zum Secure Gateway von FCA-Fahrzeugen gewährt.
• Renault SGW-Lizenz: Softwarelizenz, die Zugang zum Secure Gateway von Renault- und Dacia-Fahrzeugen gewährt.

---

Unterstützte Fahrzeugmarken:

Dieses Diagnosegerät unterstützt eine breite Palette von Fahrzeugmarken, die nach geografischen Regionen eingeteilt sind. Die Abdeckung umfasst europäische, asiatische, amerikanische und chinesische Automarken.

• Europäisch: Abarth, Alfa Romeo, Aston Martin, Audi, Bentley, BMW, Bugatti, Citroën, Dacia, DR, Ferrari, Fiat, GAZ, Iveco, IZH, Jaguar, Lamborghini, Lancia, Land Rover, Maserati, Maybach, McLaren, Mercedes-Benz, Mini, Opel, PAZ, Peugeot, Porsche, Renault, Rolls Royce, Rover, Saab, Seat, SeAZ, Skoda, Smart, Sprinter, UAZ, Vauxhall, VAZ, Volkswagen, Volkswagen CV, Volvo, ZAZ
• Asiatisch: Acura, Daihatsu, Force, Fuso, Hino, Honda, Hyundai, IKCO, Infiniti, Isuzu, Kia, Lexus, Mahindra, Maruti, Mazda, Mitsubishi, Nissan, Perodua, Proton, Saipa, Samsung, Ssangyong, Subaru, Suzuki, Tata, Toyota, United Pakistan, VinFast
• Amerikanisch: Buick, Cadillac, Chevrolet, Chrysler, Dodge, Ford, GM, Holden, Jeep, Lincoln, Tesla
• Chinesisch: BAIC, Brilliance, BYD, Changan, Changhe, Chery, Dongfeng, ECUAID, Exeed, FAW, Foton, Geely, Gonow, GWM, Hafei, Haima, JAC, Jetour, Jinlong, JMC, Joylong, Karry, Leap, Lifan, Luxgen, Maxus, MG, MVM, Polarsun, Qoros, Riich, Roewe, SGM, SGMW, Shineray, Soueast, SWM, Trumpchi, Zotye, ZX Auto

---

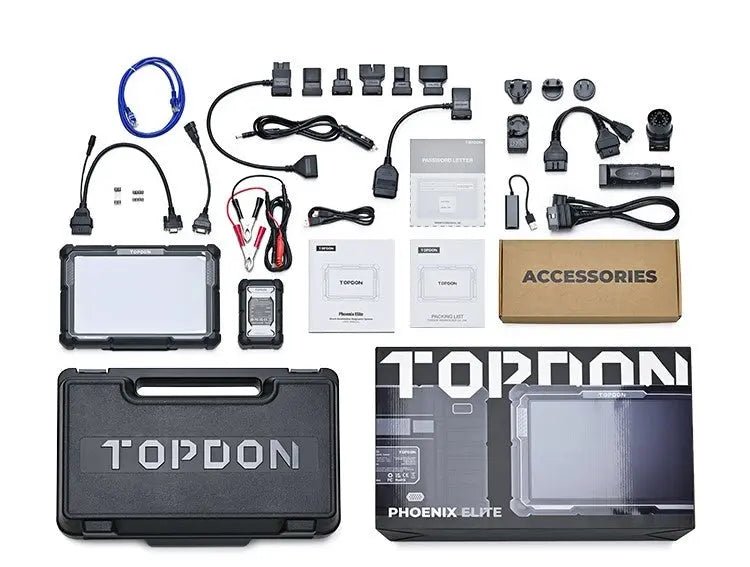

Lieferumfang:

• 1x Topdon Phoenix Elite Diagnosegerät
• 1x Phoenix MDCI (VCI Dongle)
• 1x Batterie-Klemmenkabel
• 1x OBD-I Adapter Box Transfer Line
• 1x OBD-II-Verlängerungskabel
• 1x Zigarettenanzünderkabel
• 1x Type-C-zu-USB-Kabel
• 1x Satz mit nicht-16-poligen Adapteradaptern
• 1x Netzadapter
• 1x Benutzerhandbuch
• 1x Passwortumschlag
• 1x Aufbewahrungskoffer

---

Lizenzinformationen:

• Inklusive 2 Jahre Updates: Beim Kauf ist eine Update-Lizenz für 24 Monate enthalten.

Nach Ablauf der Lizenzperiode behält das Diagnosegerät seine Funktionalität basierend auf der zuletzt installierten Softwareversion. Der Zugang zu neuen Software-Updates und Online-Funktionen, wie Online-Codierung, erfordert den Kauf einer neuen Update-Lizenz.

---

Technische Spezifikationen:

Spezifikation	Beschreibung
Produktmarke	Topdon
Produktmodell	Phoenix Elite
Betriebssystem	Android 10
Bildschirmgröße	10,1 Zoll
Bildschirmauflösung	1280 x 800
Prozessor	4-Kern-Prozessor, 2.0 GHz
RAM-Speicher	4 GB
Speicher	64 GB
Konnektivität	Wi-Fi, Bluetooth, USB Type-C
Batterie	12600 mAh / 3.8V
Betriebsspannung	9-18V
Arbeitstemperatur	0°C bis 50°C
Lagertemperatur	-20°C bis 60°C
