Ähnliche Produkte entdecken: Schaltungstester, TopDiag
Topdiag  |  SKU: B0178

TopDiag P100 | Schaltungstester

2 Bewertungen
€51,95 inkl.
€42,93 exkl.

Garantie direkt über AsTools

Wir bearbeiten Garantieansprüche selbst, schnell und ohne Einschaltung des Herstellers. Dank unseres eigenen Ersatzteillagers und technischer Expertise können wir dir in der Regel sofort helfen. Nur in Ausnahmefällen senden wir das Produkt dennoch an den Lieferanten weiter.

2 Jahre Garantie auf alle Produkte

Alle unsere Produkte werden mit 2 Jahren Herstellergarantie geliefert. So bist du für langfristige Qualität und Service abgesichert.

Einfach zurückgeben

Du kannst deine Rücksendung ganz einfach über dein Konto beantragen. Wir senden dir das Rücksendeetikett per E-Mail zu. Die Rücksendekosten trägst du selbst.

Professioneller Kundenservice

Unsere Experten stehen bereit, um Ihnen schnell und fachkundig zu helfen, sowohl online als auch in unserem physischen Geschäft. Fragen? Kontaktieren Sie uns gerne!

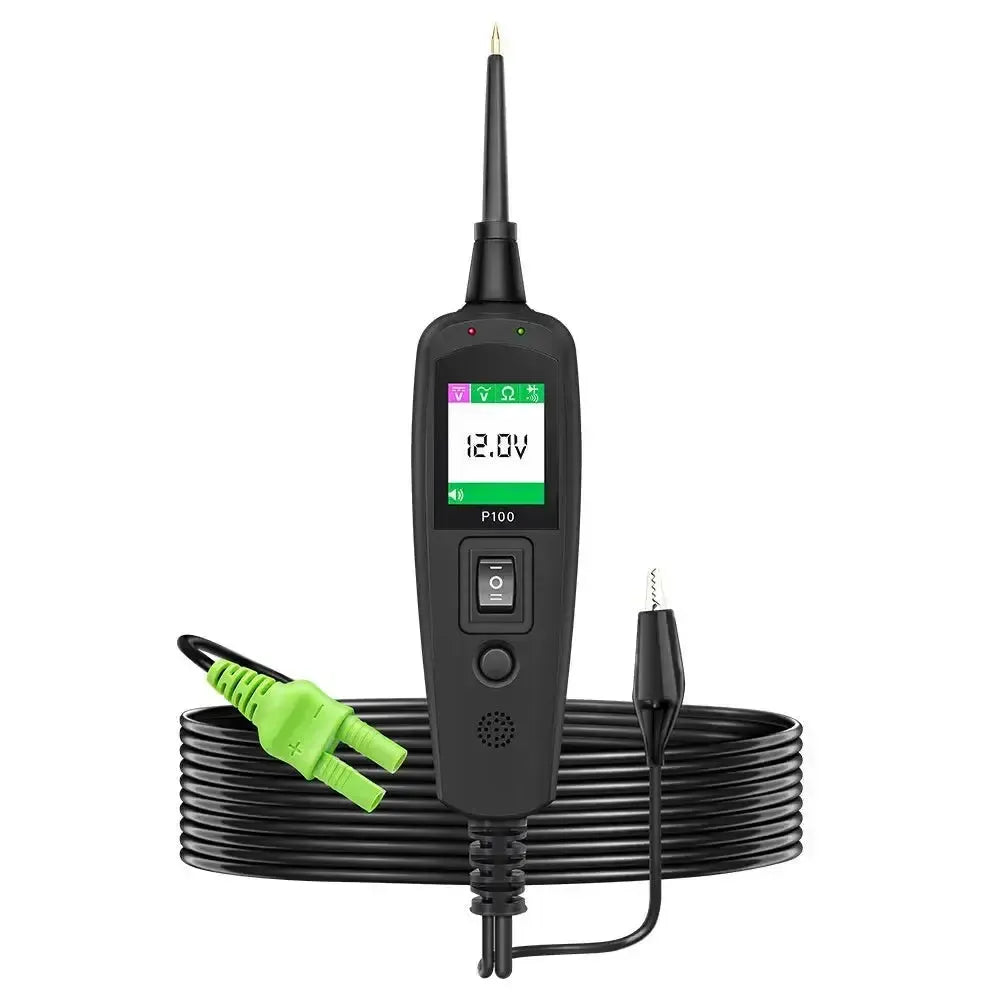

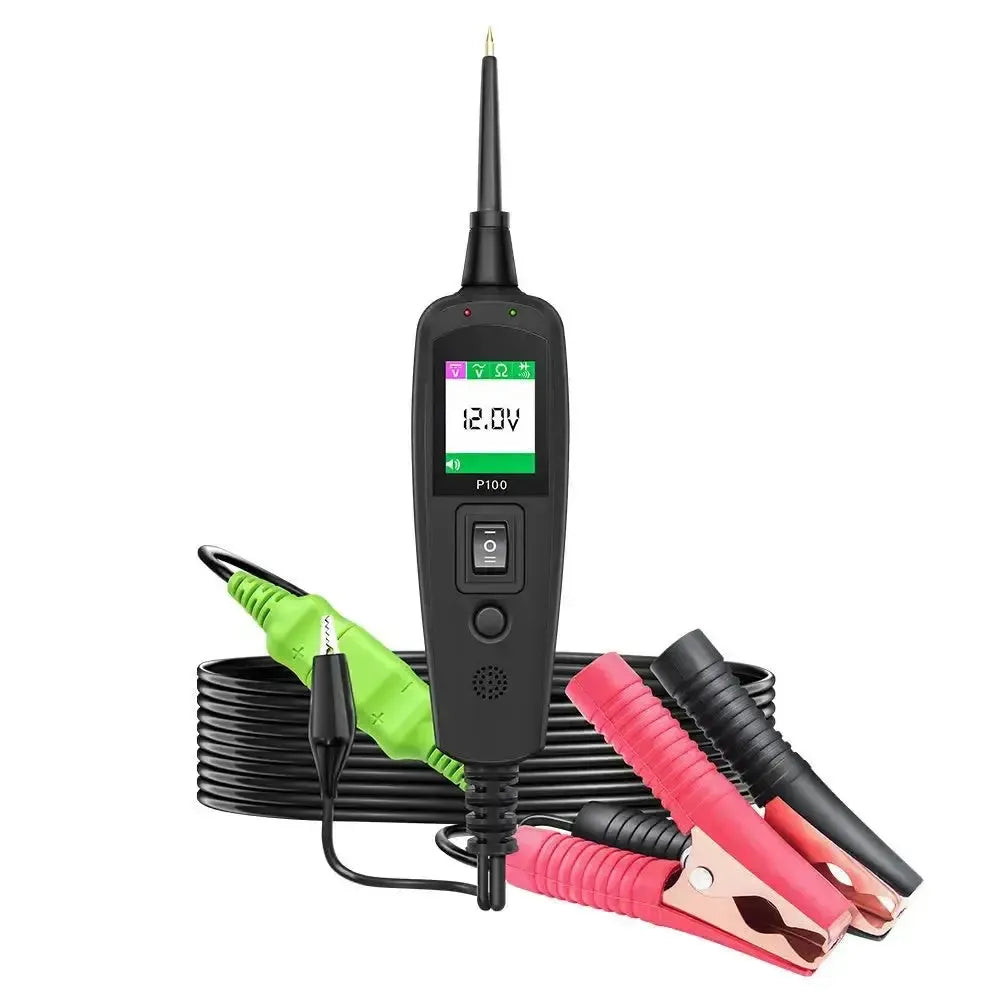

De TopDiag P100 is een circuittester (power probe) voor 12V- en 24V-voertuigen. Hij wordt gevoed door de voertuigaccu en meet met de punt gelijk- en wisselspanning tot 65 V, weerstand tot 200 kΩ, doorgang en polariteit. Met de schakelaar zet u plus of massa op de punt om componenten direct aan te sturen.

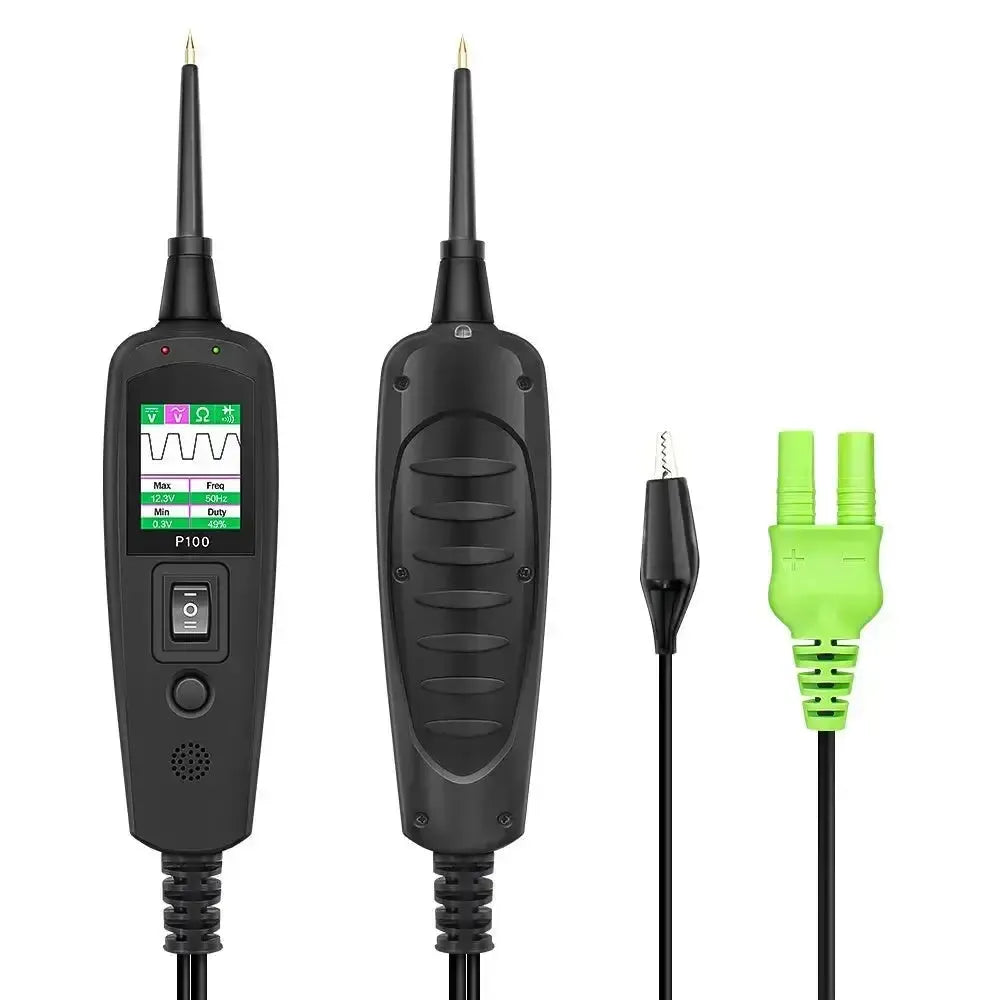

Het kleurenscherm toont de meetwaarde; in de AC-modus ziet u ook minimum, maximum, frequentie en duty cycle. Een ingebouwde stroomonderbreker (1–10 A) beschermt bij overbelasting en kortsluiting. Met de verlengkabel van 10 meter bereikt u het hele voertuig, ook bij bedrijfswagens en aanhangers.

PLUSPUNTEN

✔10 m kabel — Van de accu tot de achterlichten van een aanhanger.
✔AC-signalen — Min/max, frequentie en duty cycle in de AC-modus.
✔Meten en activeren — Meten en componenten aansturen met één tester.
✔Stroomonderbreker — Beschermt bij overbelasting en sluiting.

AANDACHTSPUNTEN

✕Voeding uit de accu — Werkt alleen aangesloten op een 12V- of 24V-accu.
✕Geen oscilloscoop — Voor signaalbeelden is de P200 geschikter.
✕Geen stroommeting — Hij meet geen stroom; daarvoor is de P200.
✕Voorzichtig met activeren — Plus of massa op een verkeerde draad kan elektronica beschadigen.

Toepassingen en functionaliteiten

De P100 is bedoeld voor monteurs en autoelektriciens die bedrading, zekeringen, schakelaars en verlichting snel willen controleren, op personenauto's en bedrijfswagens.

Meten

  • Spanning: DC en AC tot 65 V, resolutie 0,1 V.
  • Weerstand en doorgang: Tot 200 kΩ, plus diodetest.
  • Polariteit: Plus, massa of open circuit.
  • AC-signaal: Min, max, frequentie en duty cycle.

Activeren

  • Plus of massa: Accuspanning of massa op de punt zetten.
  • Componenten testen: Motoren, relais, pompen en lampen direct aansturen.
  • Kortsluiting opsporen: De stroomonderbreker beschermt tijdens het zoeken.

Zo gebruikt u hem

  1. Aansluiten: Sluit de tester aan op de voertuigaccu.
  2. Modus kiezen: DC, AC, weerstand of diode.
  3. Meten: Raak het meetpunt aan en lees het scherm af.
  4. Activeren: Zet met de schakelaar plus of massa op een component.
  5. Reset: Na een overbelasting zet u de stroomonderbreker terug.

Speciale functies en mogelijkheden

Wat de P100 praktisch maakt:

  • Kleurenscherm: TFT, 160 × 128 pixels.
  • Toonsignaal: Hoorbare melding van de meting.
  • Lange kabel: 10 m verlengkabel meegeleverd.
  • Stroomonderbreker: Van 1 tot 10 A, terug te zetten.

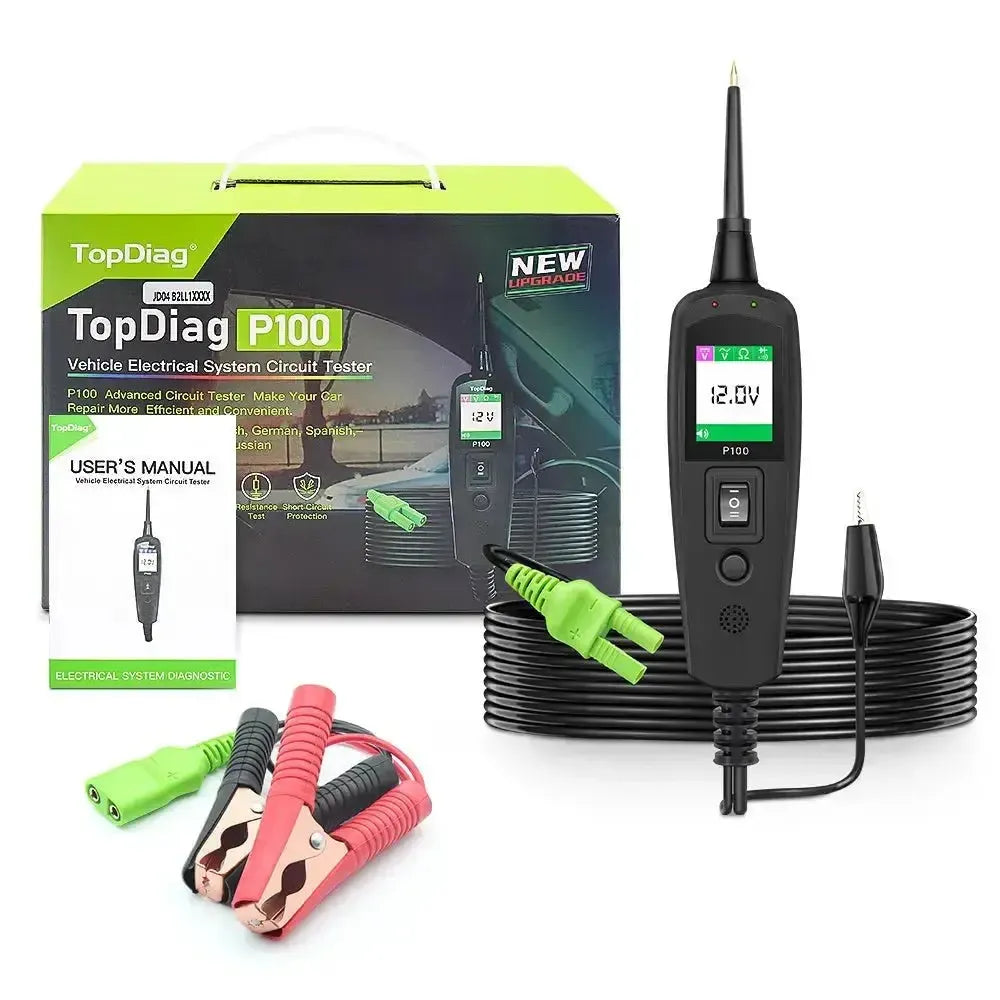

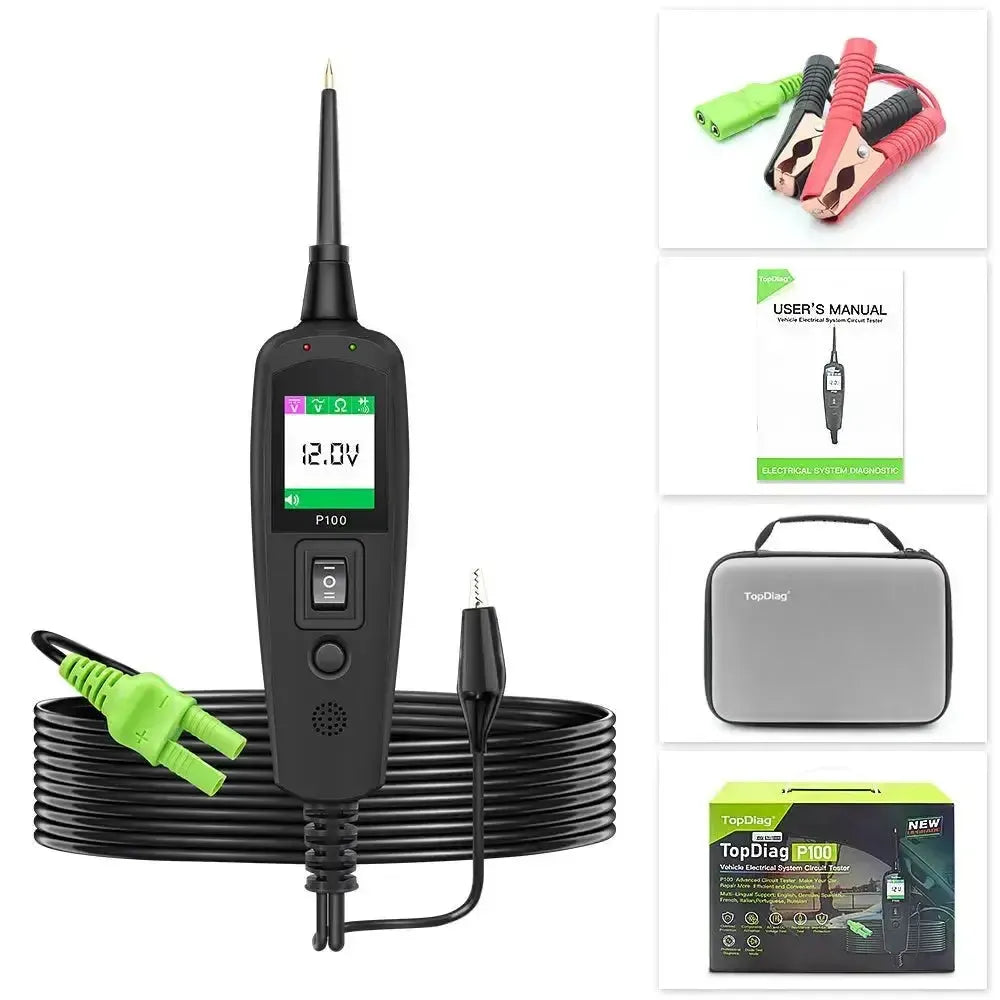

Verpakkingsinhoud

  • 1x TopDiag P100
  • 1x Verlengkabel van 10 m

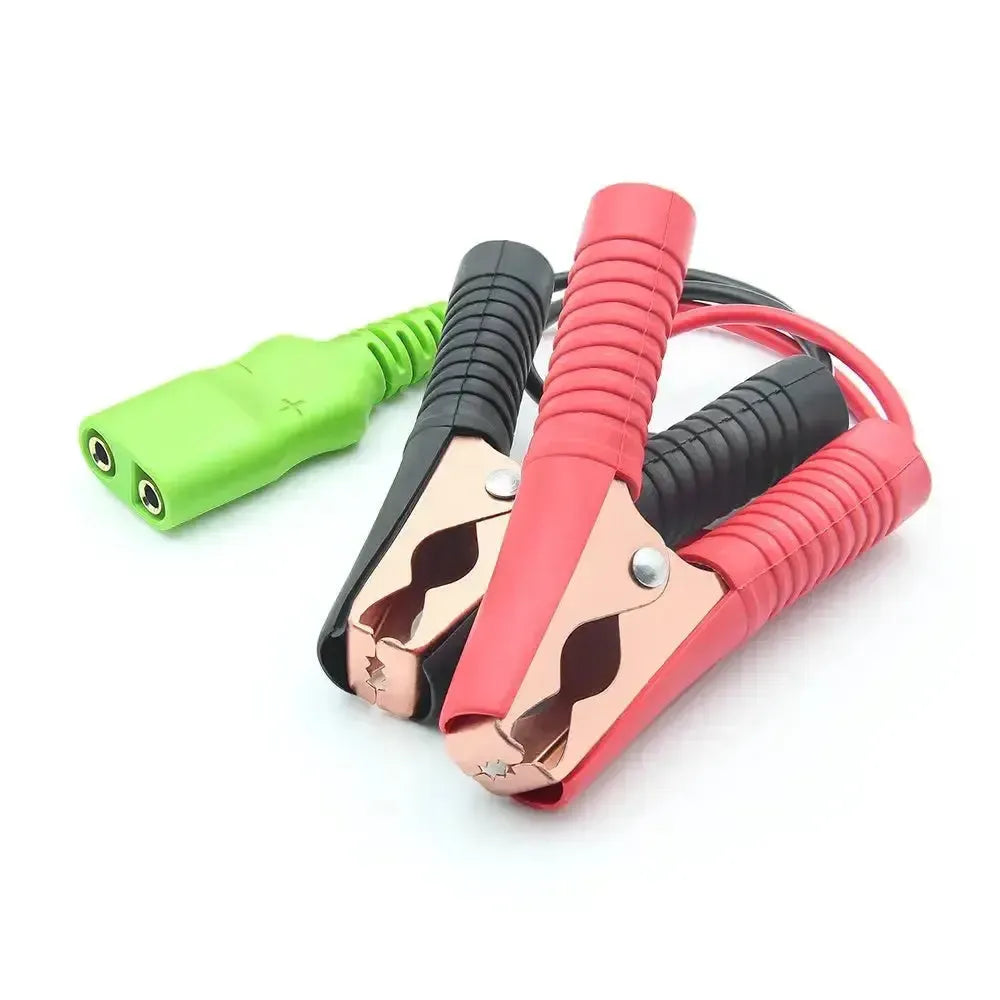

  • 2x Voedingskabels
  • 1x Gebruikershandleiding
💡
Goed om te weten: Zet nooit plus of massa op sensordraden, datalijnen zoals de CAN-bus of op regeleenheden. Gebruik de activeringsfunctie alleen voor actuatoren zoals motoren, relais en verlichting, en raadpleeg bij twijfel eerst het schema.

Technische Spezifikationen

Allgemein

Die Marke, die den Tester herstellt.Marke
TopDiag
Um welche Art von Gerät es sich handelt. Ein Schaltkreistester prüft Strom und Masse, ein Kabelsucher ortet Leitungen und Kurzschlüsse.Art des Testers
Schaltkreistester
An welche Bordspannung Sie den Tester anschließen können. Für Lkw benötigen Sie 24 V oder mehr.Geeignet für Systemspannung
6 bis 30 V
Woher der Tester seinen Strom bezieht. Über Fahrzeugbatterie oder Stromkreis müssen Sie keine Batterien wechseln.Stromversorgung
Über Fahrzeugbatterie

Messen

Ob der Tester neben Gleichspannung auch Wechselspannung misst.Wechselspannung messen
Ob der Tester ein Signal als Grafik darstellen kann. So erkennen Sie Störungen, die eine normale Messung übersieht.Oszilloskop

Testfunktionen

Der Tester kann Strom an Bauteile wie einen Motor oder eine Lampe liefern, um deren Funktion zu prüfen.Komponenten aktivieren
Der Tester hilft, die Stelle eines Kurzschlusses oder Kabelbruchs zu finden. Das spart viel Suchaufwand.Kurzschluss und Kabelbruch orten
Der Tester erkennt selbstständig, ob an einem Punkt Plus, Masse oder nichts anliegt. Praktisch für schnelles Arbeiten.Automatischer Test
Prüft, ob eine Leitung oder Verbindung Strom durchlässt.Durchgangsprüfung
Zeigt an, ob an einem Anschluss Plus oder Minus anliegt.Polarität prüfen
Prüft, ob eine Diode Strom nur in eine Richtung durchlässt.Diodentest
Geeignet zur Prüfung der Beleuchtung eines Anhängers oder Wohnwagens.Anhängerbeleuchtung testen

Display und Bedienung

Die Anzahl der Bildpunkte auf dem Display. Mehr Pixel ergeben ein schärferes Bild.Bildschirmauflösung
160 x 128 pixels
Der Tester gibt einen Piepton aus, sodass Sie nicht ständig auf das Display schauen müssen.Akustisches Signal
Eine eingebaute Leuchte, um an dunklen Stellen besser zu sehen.Arbeitsleuchte

Sicherheit

Gegen welche Fehler sich der Tester und das Fahrzeug schützen. Das verhindert Schäden bei falschem Anschluss.Schutzfunktionen
  • Überstrom
  • Kurzschluss

Abmessungen und Gewicht

Wie lang das Prüfkabel ist. Mit einem langen Kabel erreichen Sie auch die Rückseite eines Fahrzeugs.Kabellänge
10 m verlengkabel
Länge, Breite und Höhe des Testers.Abmessungen
165 x 40 x 27 mm
Bei welchen Temperaturen Sie den Tester verwenden können, zum Beispiel in einer kalten Werkstatt.Betriebstemperatur
0 bis 60 °C
Bei welchen Temperaturen Sie den Tester sicher aufbewahren können.Lagertemperatur
-40 bis 70 °C

Weitere Spezifikationen

Voeding
12 of 24 V via de voertuigaccu
DC-spanning
0 tot 65 V, resolutie 0,1 V
AC
Spanning, min/max, frequentie, duty cycle
Weerstand
0 tot 200 kΩ
Toonfrequentie
0 Hz tot 10 kHz
Stroomonderbreker
1 tot 10 A
Display
TFT-kleurenscherm, 160 × 128
Afmetingen tester
165 × 40 × 27 mm
