VT17319B | BMW/MINI - B37/B47/N47 | Steuerkettensatz (7-teilig)

Das Steuerkettensatz (VT17319B) ist eine Sammlung von Werkzeugen zum Arretieren der Nockenwelle und Kurbelwelle bei verschiedenen Dieselmotoren von BMW und MINI. Das Set wurde speziell für Wartungs- und Reparaturarbeiten an der Steuerkette der B37-, B47- und N47-Motoren entwickelt.

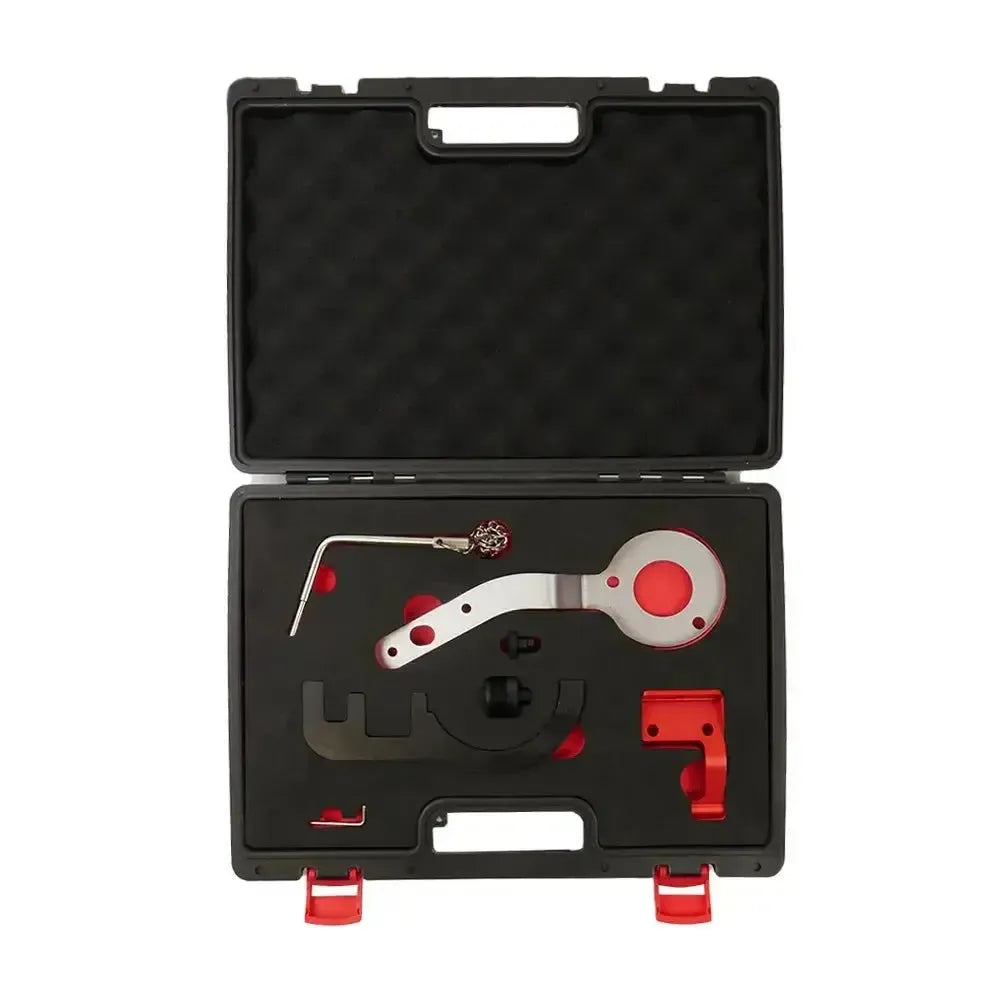

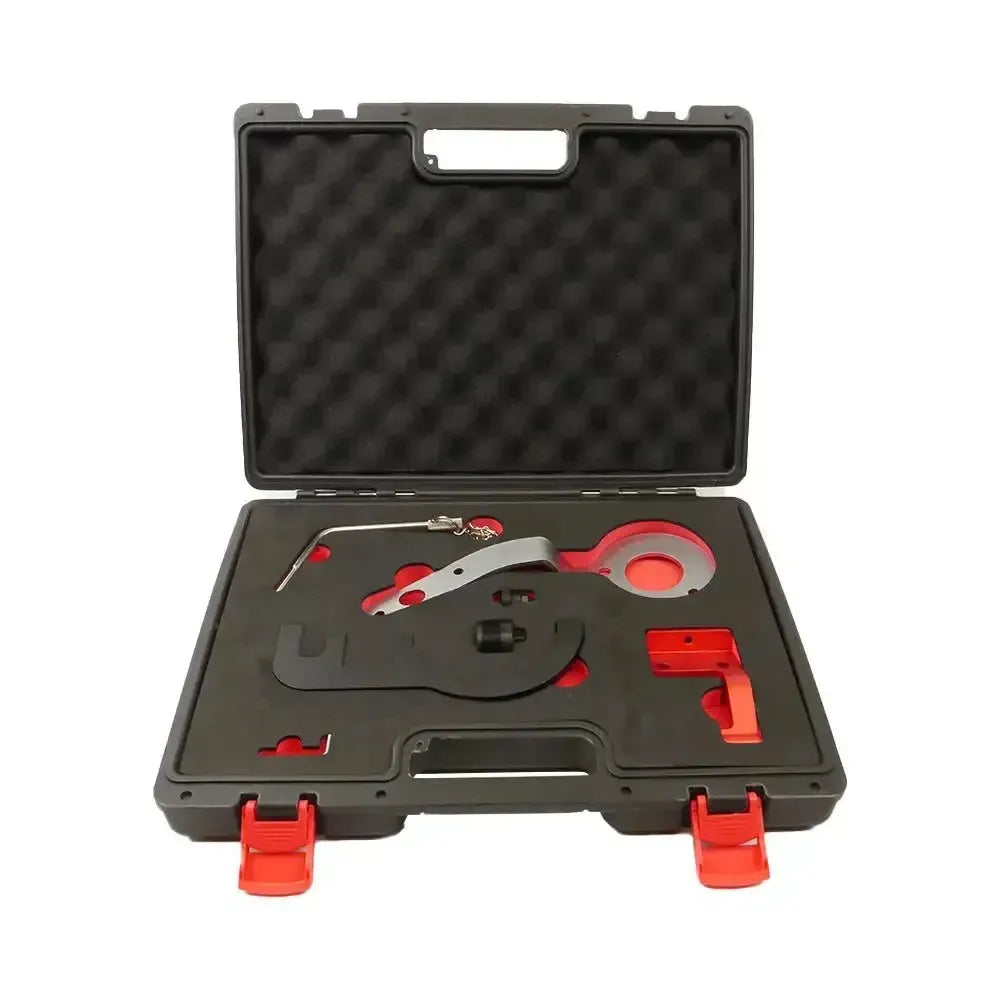

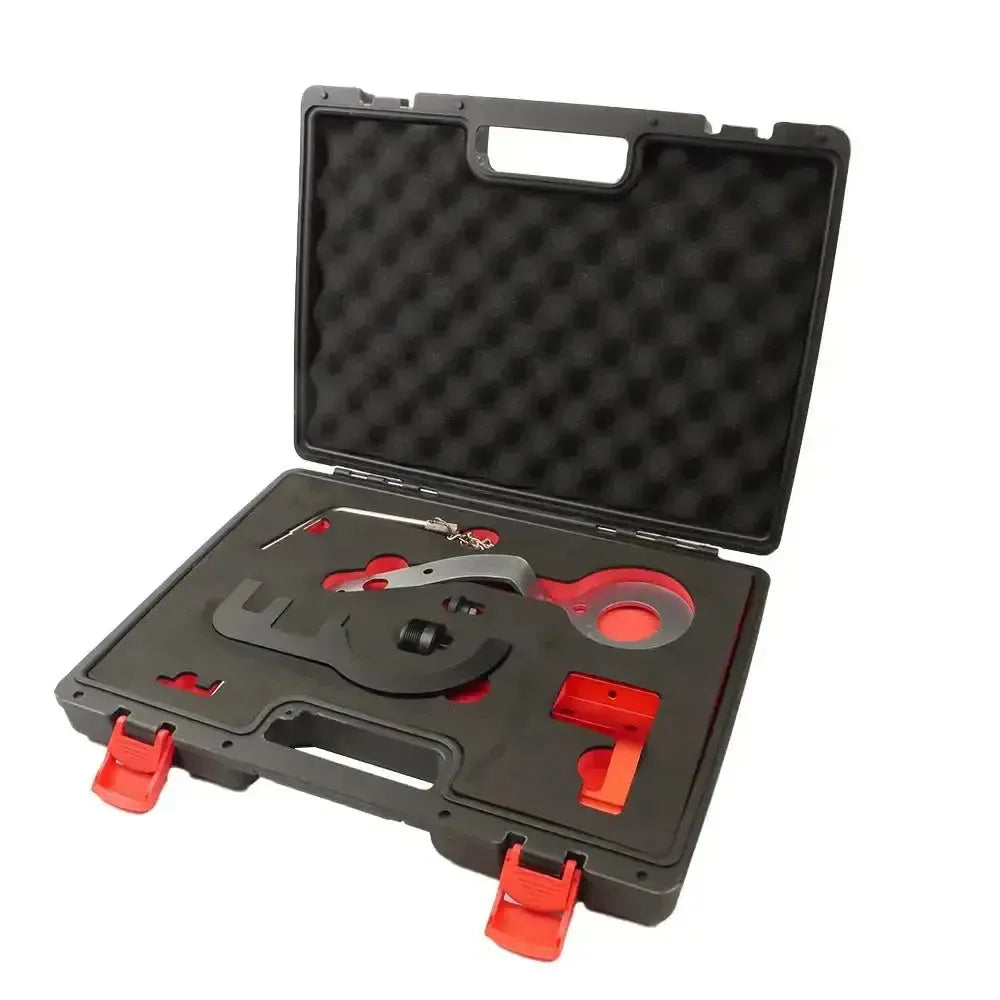

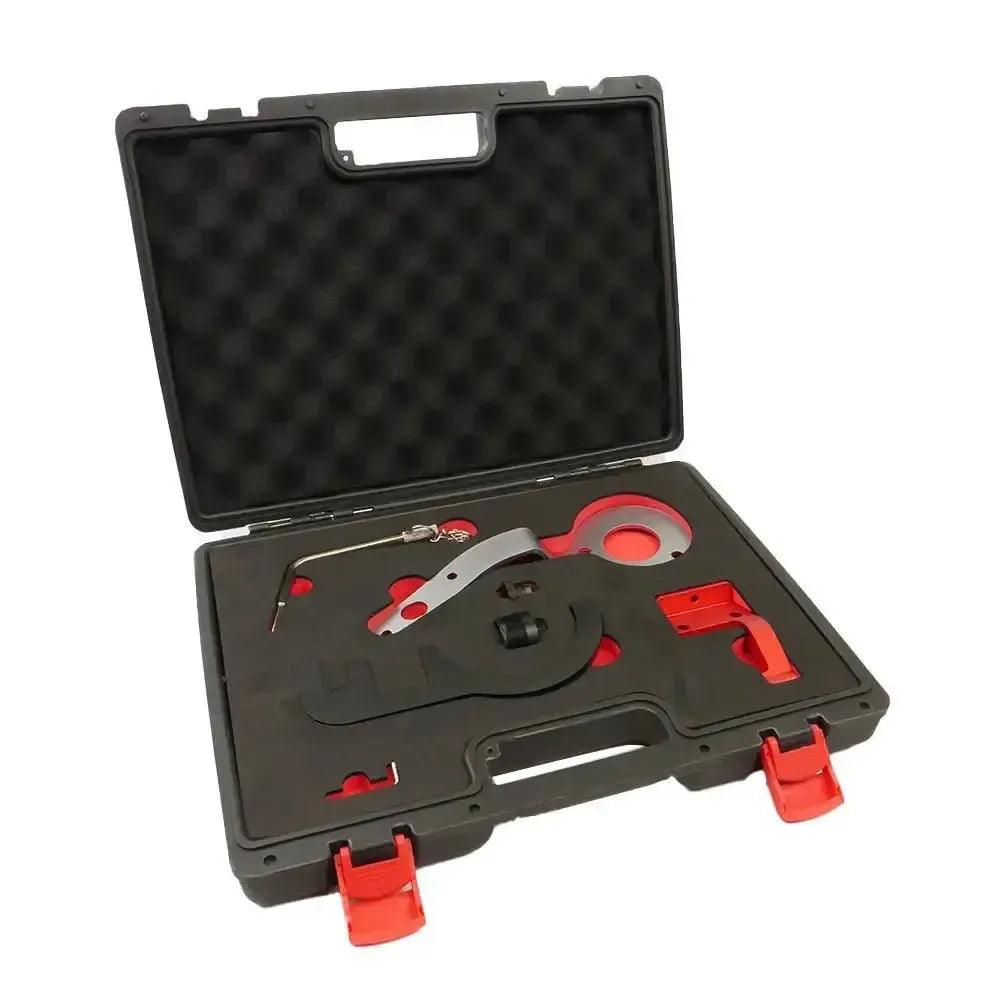

Dieses 7-teilige Set enthält Komponenten wie ein Nockenwellen-Arretierwerkzeug, verschiedene Werkzeuge zum Fixieren der Kurbelwelle und einen Abzieher für das Zahnrad der Hochdruckpumpe. Die Bauteile sind dafür ausgelegt, den Motor am oberen Totpunkt (OT) zu fixieren, was für den korrekten Austausch der Steuerkette und das Einstellen der Motorsteuerung erforderlich ist.

Anwendung und Funktionalität:

Dieses Set wird für Wartungsarbeiten an den Steuerungssystemen der B37-, B47- und N47-Dieselmotoren verwendet.

• Arretieren der Nockenwelle: Fixiert die Nockenwelle in der richtigen Position, sodass sich die Steuerzeiten während der Arbeiten nicht verändern.
• Blockieren der Kurbelwelle: Fixiert die Kurbelwelle über das Schwungrad oder die Flexplatte, was die OT-Position (oberer Totpunkt) des ersten Zylinders garantiert.
• Demontage des Hochdruckpumpen-Zahnrads: Ermöglicht das Entfernen des Zahnrads der Hochdruckpumpe, ohne die Steuerkette zu beschädigen.
• Fixieren der Kurbelwellenriemenscheibe: Hält die Kurbelwellenriemenscheibe beim Lösen oder Festziehen der Zentralmutter fest.
• Fixieren des Kettenspanners: Der Sicherungsstift wird verwendet, um den hydraulischen Kettenspanner in eingezogener Position zu fixieren.

Kompatible Fahrzeuge und Motorkennungen:

Das Set ist geeignet für verschiedene Modelle von BMW und MINI, die mit den B37-, B47- und N47-Dieselmotoren ausgestattet sind.

BMW:

• 1 Serie: (2007–2019) (E81/E82/E87/E88, F20/F21)
• 2 Serie: (2014–heute) (F22/F23, F45/F46)
• 3 Serie: (2007–2019) (E90/E91/E92/E93, F30/F31/F34)
• 4er Serie: (2013–2020) (F32/F33/F36)
• 5er Serie: (2007–2017) (E60/E61, F07/F10/F11)
• X1: (2009–heute) (E84, F48)
• X2: (2018–heute) (F39)
• X3: (2007–2017) (E83, F25)
• X4: (2014–2018) (F26)
• X5: (2015–2018) (F15)

MINI:

• Cabrio: (2016–heute) (F57)
• Clubman: (2015–heute) (F54)
• Countryman: (2017–heute) (F60)
• Hatch: (2014–heute) (F55/F56)

Motorkennungen:

• 1,5L Diesel (B37): B37C15A, B37D15A
• 1.6L Diesel (N47): N47D16
• 2.0L Diesel (B47): B47C20A, B47C20B, B47D20A, B47D20B
• 2.0L Diesel (N47): N47D20A, N47D20B, N47D20C, N47D20D, N47SD20D

Lieferumfang:

• 1x Abzieher für Hochdruckpumpe – OEM: 11 8 740
• 1x Sicherungsstift – OEM: 11 4 120
• 1x Kurbelwellen-Arretierwerkzeug – OEM: 2 357 904
• 1x Flexplatten-Arretierwerkzeug – OEM: 2 365 488
• 1x Schwungrad-Arretierwerkzeug – OEM: 2 288 380
• 1x Nockenwellen-Arretierwerkzeug – OEM: 11 8 760
• 1x Aufbewahrungskoffer
