VT01704C | Citroën/Peugeot/BMW/MINI - 1.4/1.6 | Steuerkettensatz (13-teilig)

Das Steuerzeiten-Set (VT01704C) ist ein Werkzeugsatz zur Überprüfung und Einstellung der Motorsteuerung bei 1,4- und 1,6-Liter-Benzinmotoren, die in verschiedenen Modellen von BMW, MINI, Citroën und Peugeot verwendet werden. Dieses Set wird für Aufgaben wie den Austausch der Steuerkette, der Zylinderkopfdichtung oder bei anderen Motorreparaturen verwendet, die eine Demontage des Steuerungssystems erfordern.

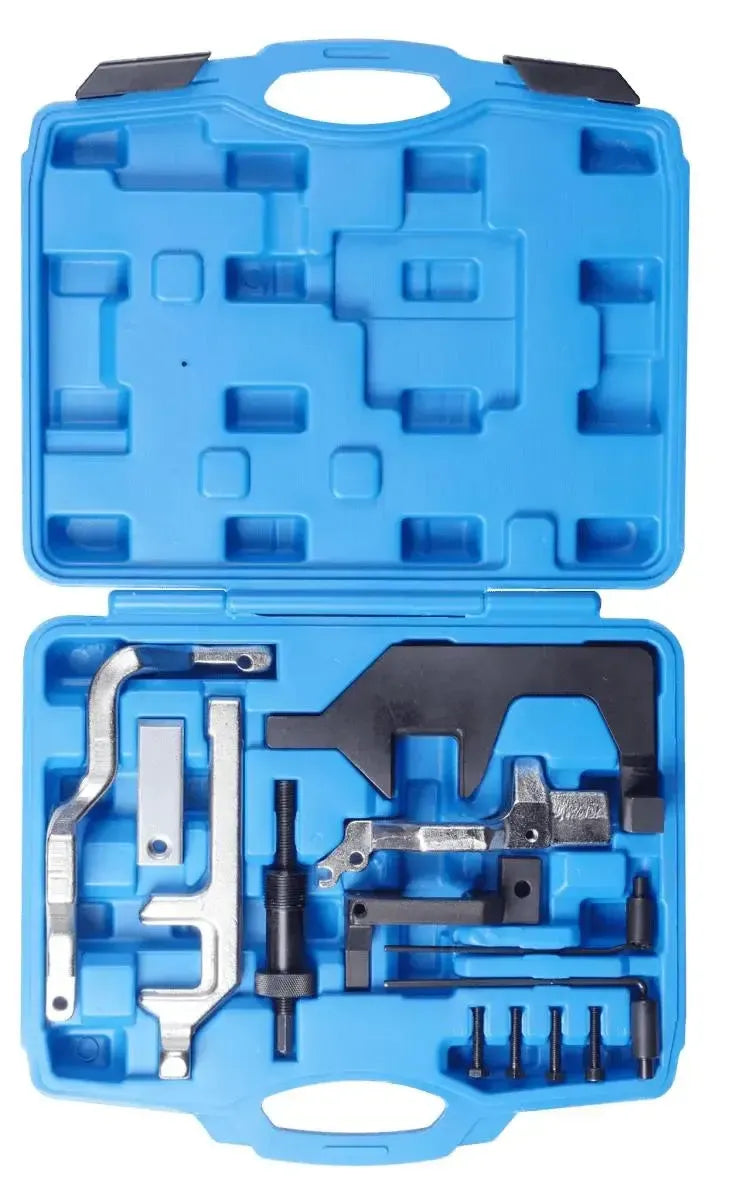

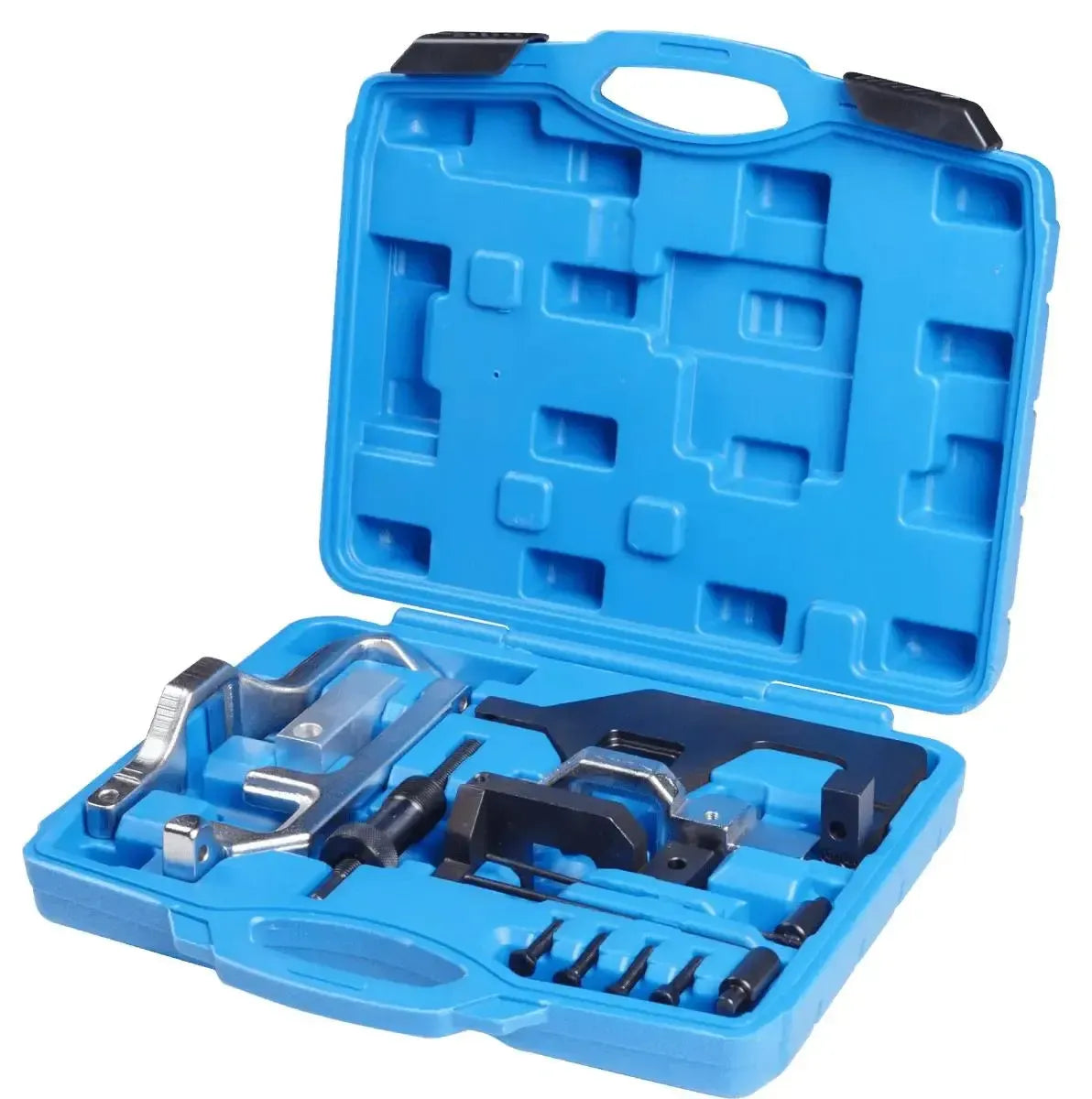

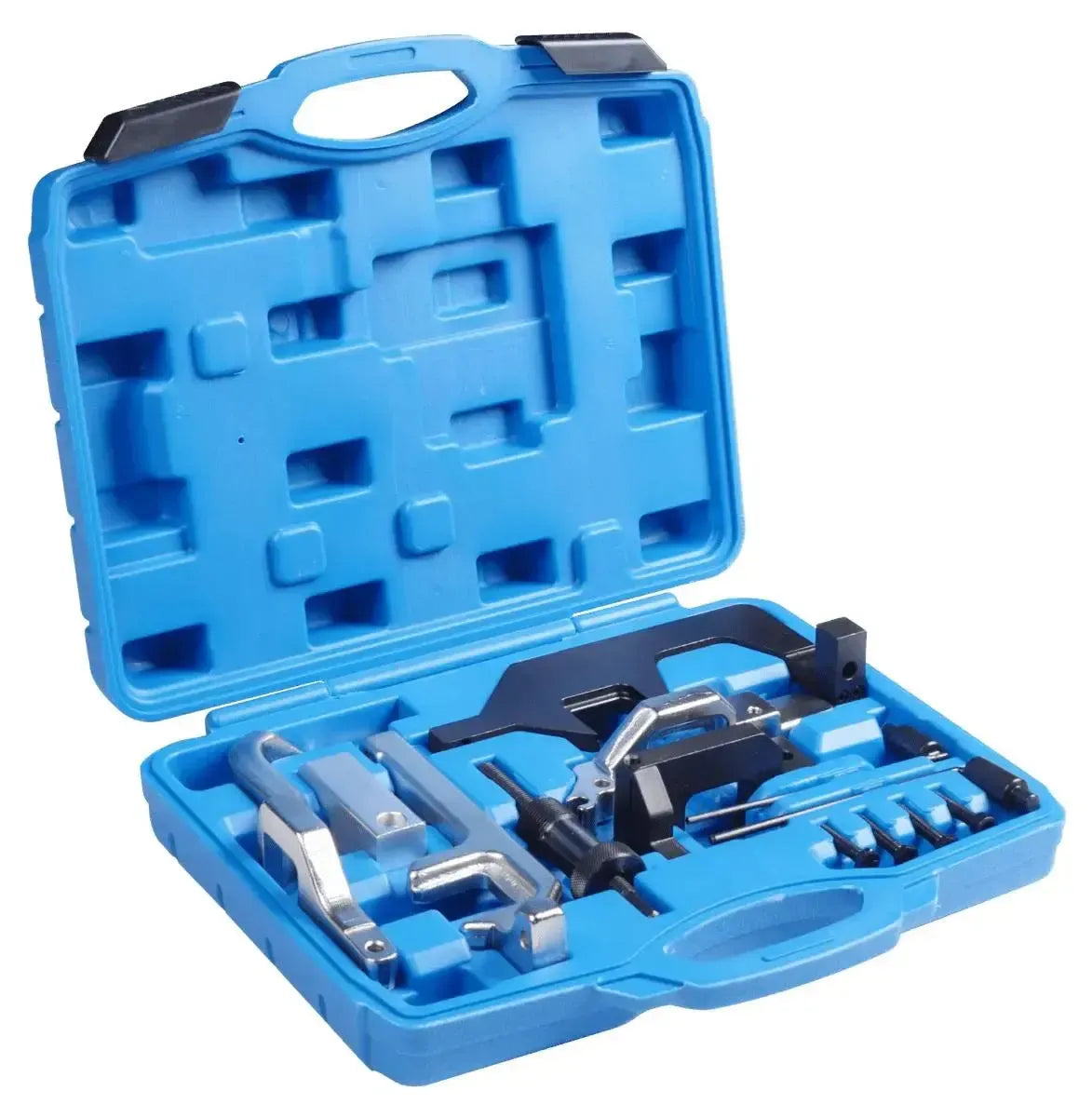

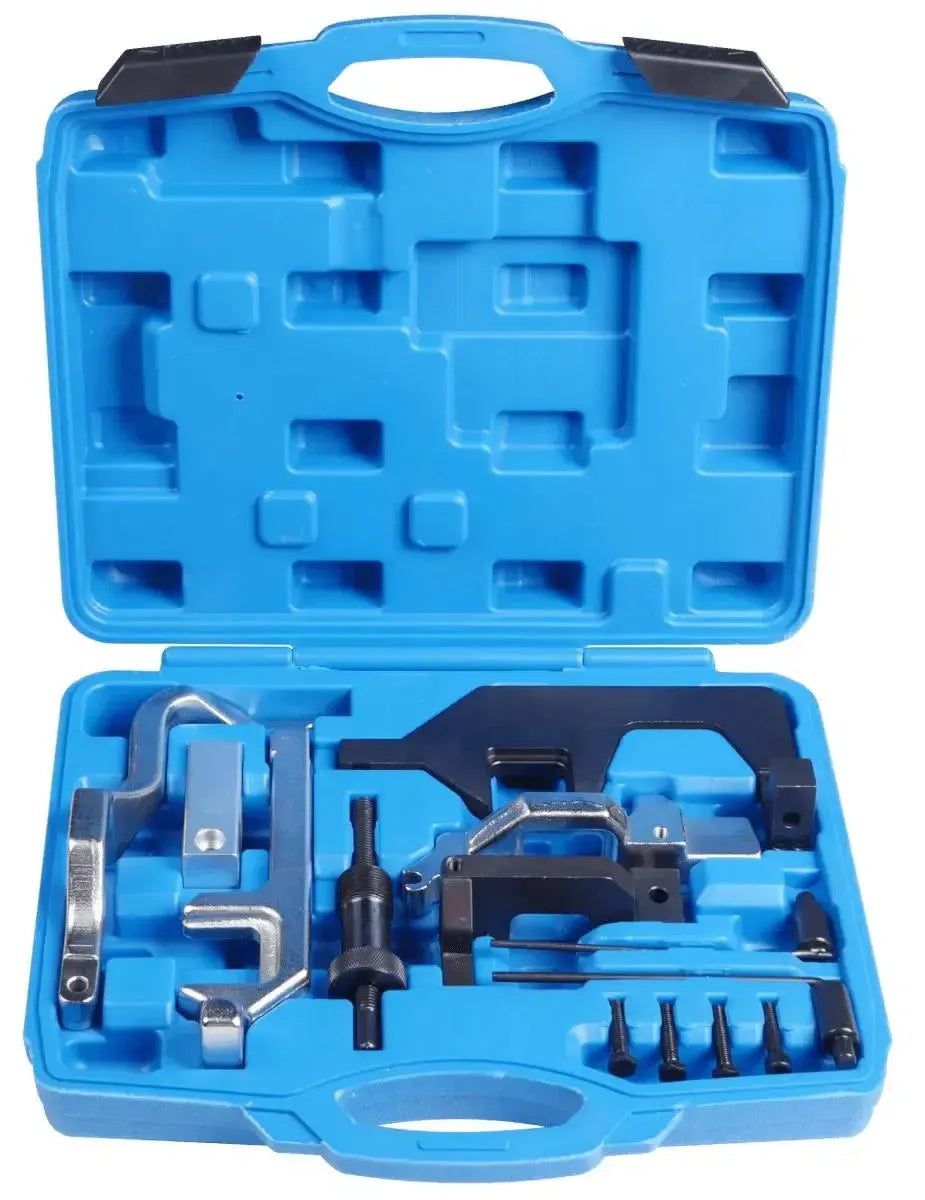

Das Set enthält spezielle Werkzeuge zum Arretieren der Nockenwellen und der Kurbelwelle in ihrer Oberen Totpunkt (OT)-Position, was eine korrekte Steuerzeit gewährleistet. Zusätzlich wird ein Kettenspanner-Werkzeug mitgeliefert, um die richtige Spannung der Steuerkette während der Montage aufrechtzuerhalten. Die Teile werden in einem Kunststoffkoffer zur Aufbewahrung und zum Transport geliefert.

Anwendung und Funktionalität:

Dieses Set ist für die Durchführung von Wartungs- und Reparaturarbeiten am Steuerungssystem der genannten Motoren konzipiert.

• Arretieren der Nockenwellen: Die mitgelieferten Arretierplatten fixieren die Einlass- und Auslassnockenwellen, um die Ventilsteuerung während Wartungsarbeiten sicherzustellen.
• Blockieren der Kurbelwelle: Ein Sicherungsstift wird verwendet, um die Kurbelwelle in der OT-Position über das Schwungrad zu fixieren.
• Spannen der Steuerkette: Das Kettenspanner-Werkzeug simuliert den Arbeitsdruck des hydraulischen Kettenspanners, was eine korrekte Montage der Kette ermöglicht.

Kompatible Fahrzeuge und Motorkennungen:

Geeignet für verschiedene Modelle von BMW, MINI, Citroën und Peugeot, die mit den N12-, N14- und EP-Serien-Benzinmotoren ausgestattet sind.

BMW:

• 1er-Reihe (E81/E82/E87/E88): (2006–2014)
• 3er-Reihe (E90/E91/E92/E93): (2006–2014)

Citroën:

• C3 (II): (2009–2016)
• C3 Picasso: (2009–2017)
• C4 (I/II): (2008–2018)
• C4 Picasso: (2008–2013)
• C5 (III): (2009–2015)
• DS3: (2009–2015)

MINI:

• Clubman (R55): (2007–2014)
• Cooper (R56): (2006–2013)
• Countryman (R60): (2010–2016)
• Coupé (R58): (2011–2015)
• One (R56): (2007–2010)
• Paceman (R61): (2013–2016)
• Roadster (R59): (2012–2015)

Peugeot:

• 207: (2006–2013)
• 208: (2012–2015)
• 3008: (2009–2015)
• 308: (2007–2015)
• 5008: (2009–2015)
• 508: (2011–2015)
• RCZ: (2010–2015)

Motorkennungen:

• 1.4L: 8FR (EP3), 8FS (EP3), EP3, EP3C, N12, N12B14
• 1.6L: 5FR (EP6), 5FS (EP6C), 5FT (EP6DT), 5FV (EP6CDT), 5FW (EP6), 5FX (EP6DT), EP6, EP6C, EP6CDT, EP6DTS, N14, N14B16A

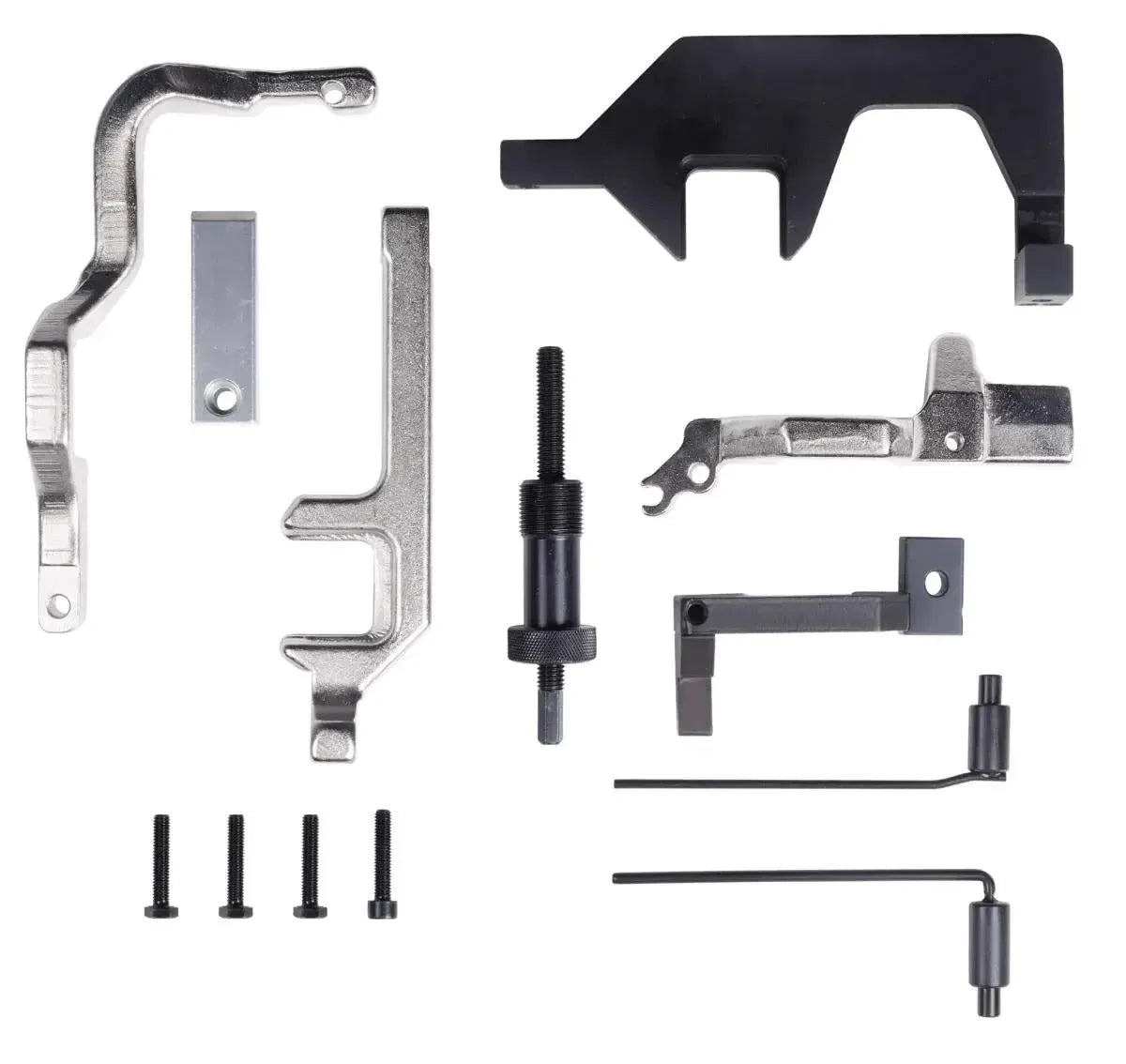

Lieferumfang:

• 1x Nockenwellen-Arretierwerkzeug (Einlass) – OEM: 119540, 0197-A1, 0197-A3
• 1x Nockenwellen-Arretierwerkzeug (Auspuff) – OEM: 117440
• 1x Kurbelwellen-Sicherungsstift – OEM: 119590, 0197-BZ
• 1x Kettenspanner-Werkzeug – OEM: 119340, 0197-M
• 4x Befestigungsschraube
• 1x Aufbewahrungskoffer

Technische Spezifikationen:
