Thinkcar Thinktool CE EVD Auto Diagnosegerät

Das Thinkcar Thinktool CE EVD ist eine fortschrittliche, intelligente Diagnoseplattform für elektrische Fahrzeuge (EV) und wurde speziell für die moderne Werkstatt entwickelt, die sich auf Wartung und Reparatur von EV-Technologie konzentriert. Dieses System bietet nicht nur OE-Level-Diagnose für reguläre Fahrzeugsystemmodule, sondern zeichnet sich vor allem durch seine umfassende Unterstützung für Hochspannungskomponenten, Batteriepakete und Ladungsmanagement aus.

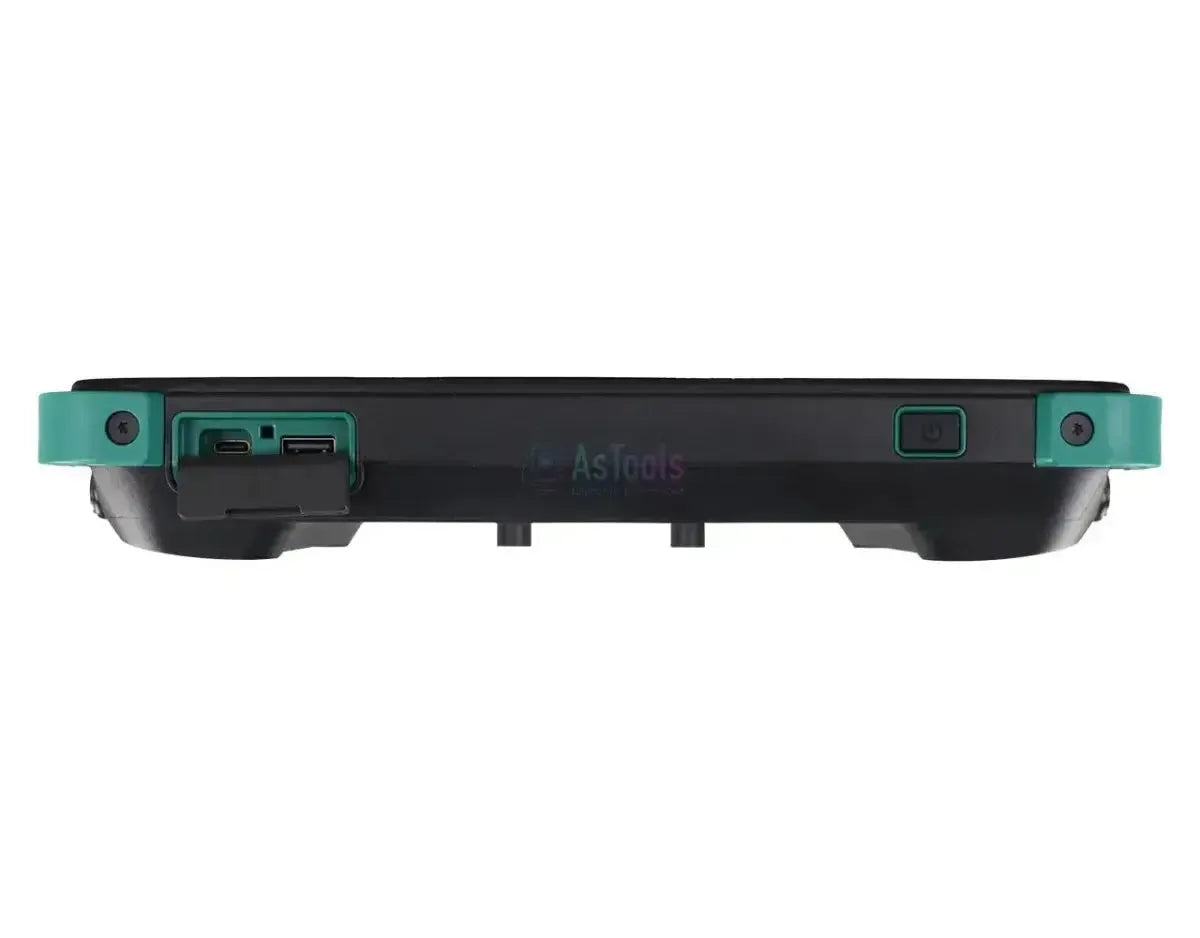

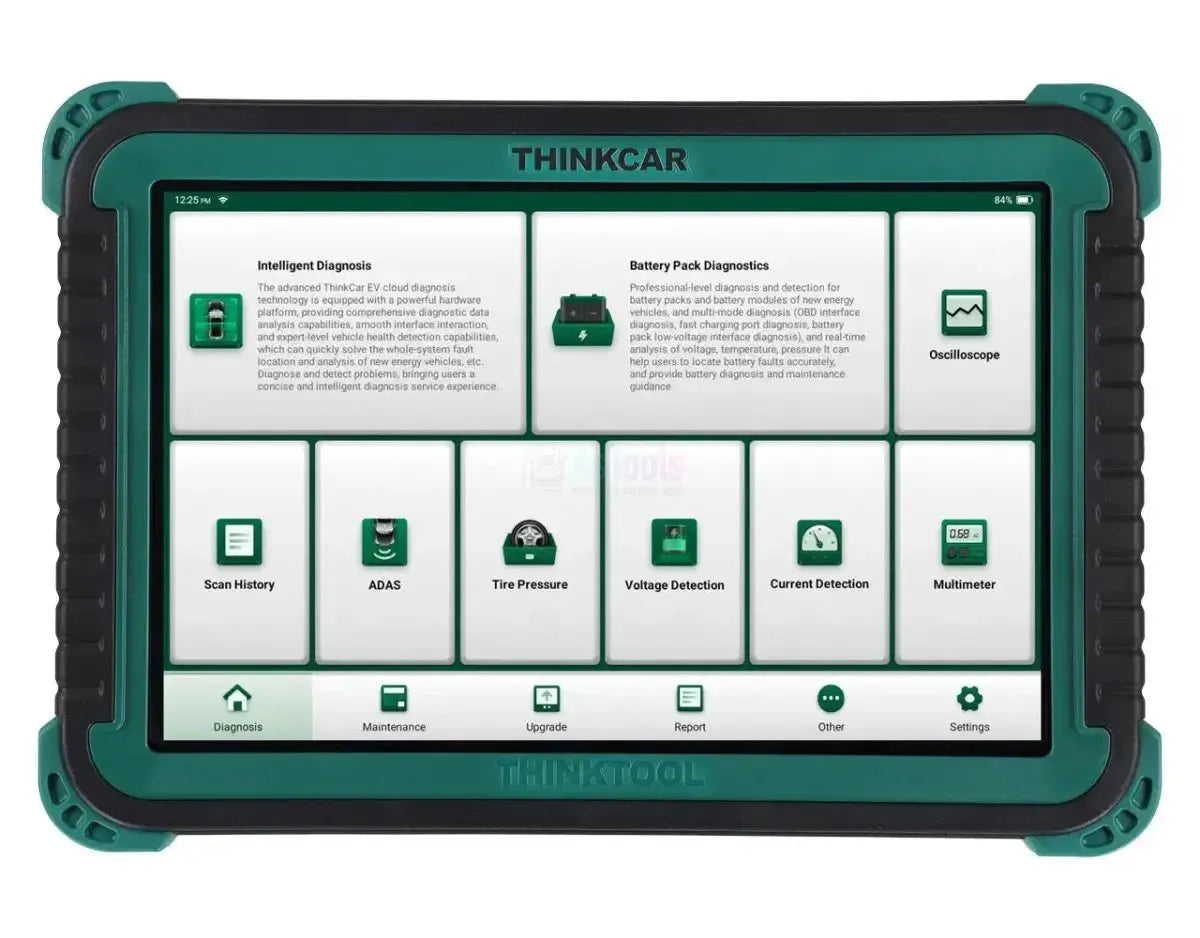

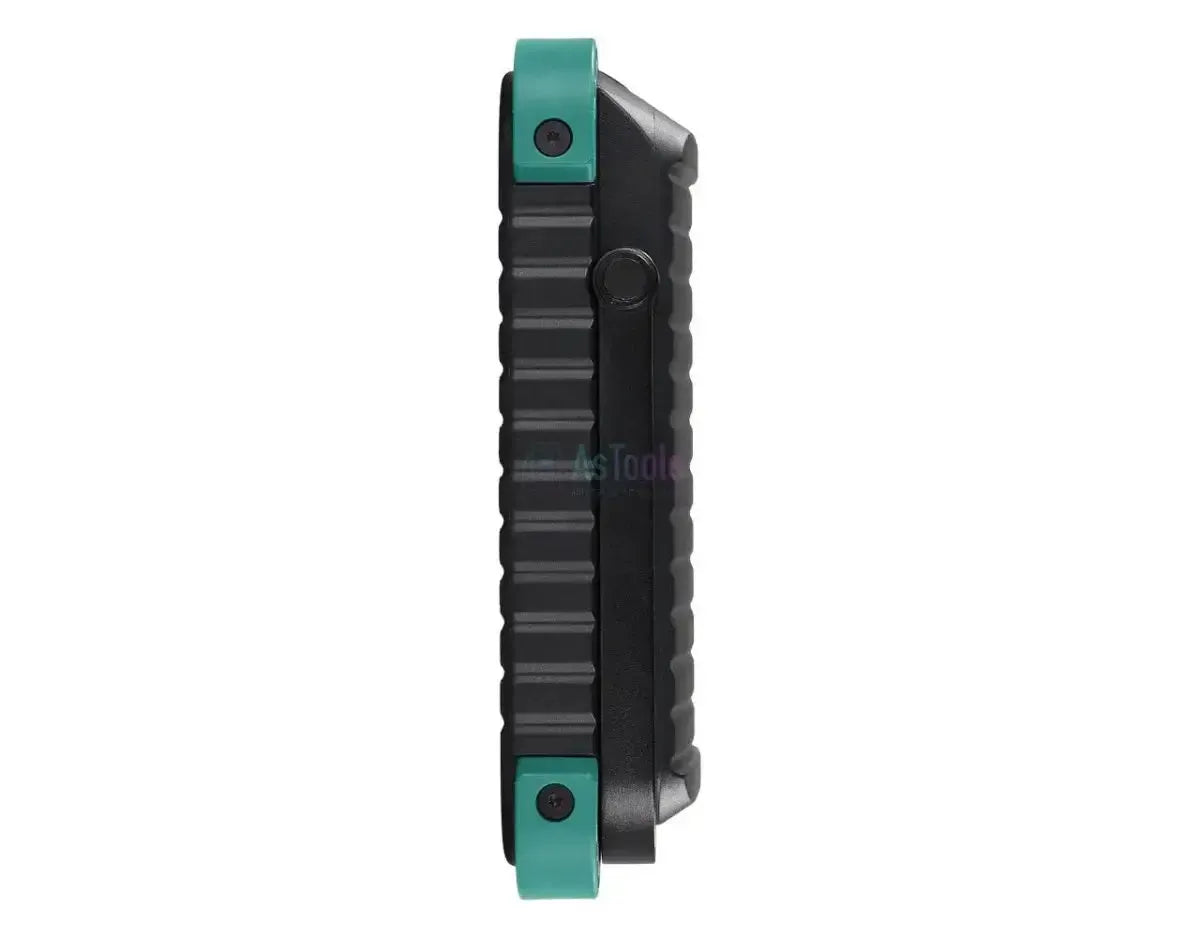

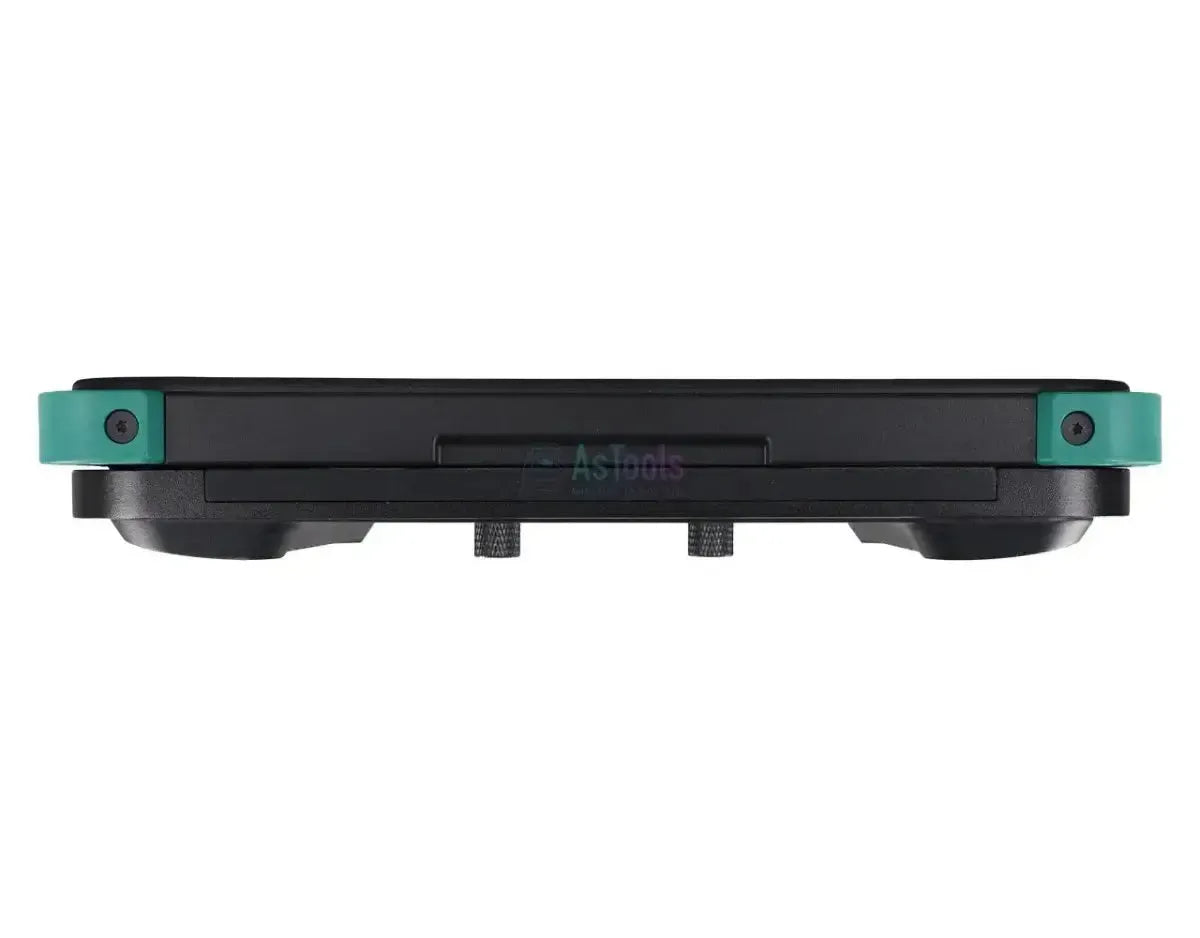

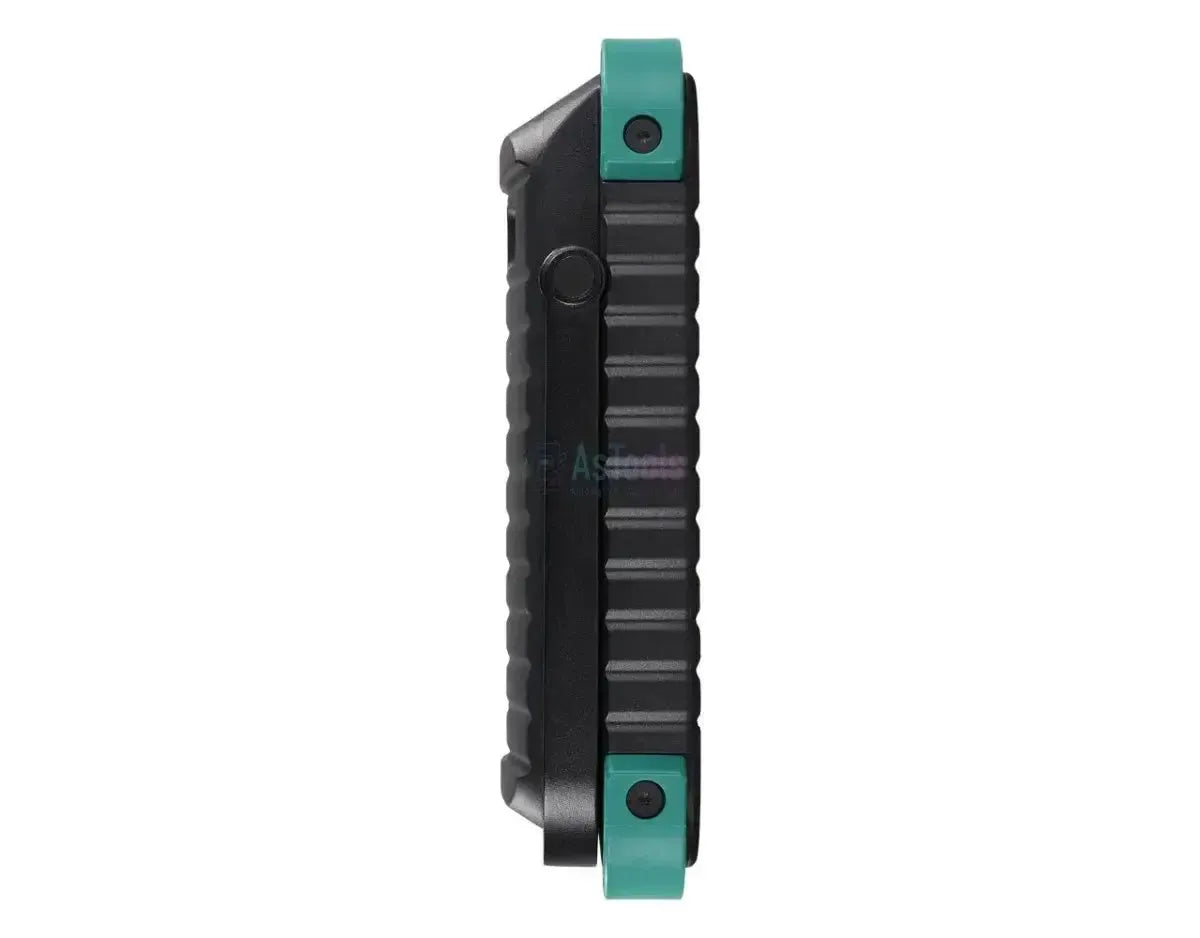

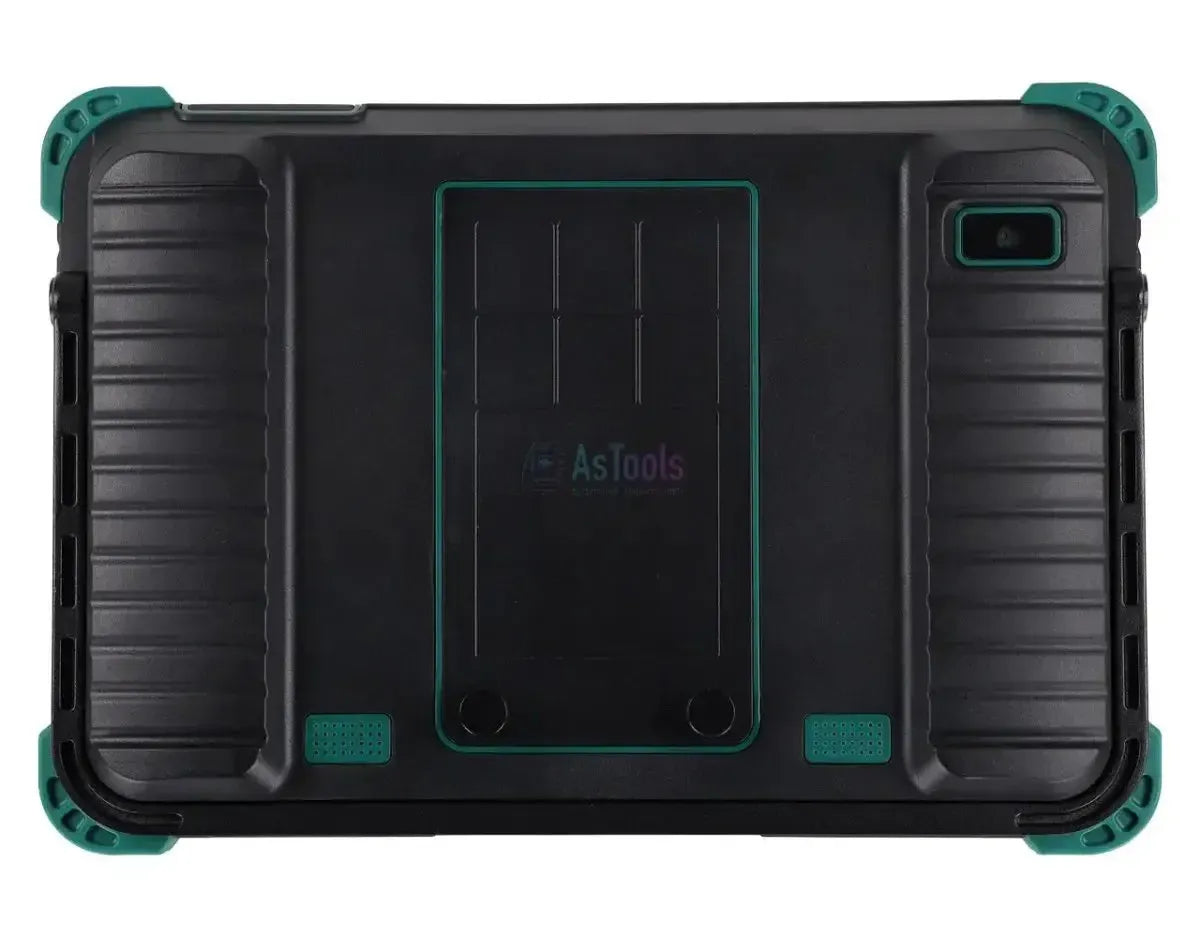

Der Kern des Systems ist ein leistungsstarkes 10-Zoll-HD-Touchscreen-Tablet, das auf dem stabilen Android 10-Betriebssystem läuft. Das CE EVD bietet ein flüssiges Benutzererlebnis und einen vollständigen Überblick über alle relevanten Fahrzeugsysteme. Was das System einzigartig macht, ist das innovative THINKDIAG EV VCI – ein multifunktionales 3-in-1-Modul, das als VCI, Oszilloskop und Multimeter fungiert. Damit kann nicht nur über die OBD-Schnittstelle kommuniziert werden, sondern es können auch Spannungs-, Strom- und Signal-Messungen direkt am Batteriepaket oder HV-Kreis mit den mitgelieferten Messkabeln und Adapterkabeln durchgeführt werden.

Standardmäßig wird das System mit zwei Jahren kostenlosen Software-Updates geliefert, die auf EV-Diagnose ausgerichtet sind. Damit hat der Benutzer kontinuierlichen Zugang zu den neuesten Funktionen und einer schnell wachsenden Unterstützung für mehr als 80 Marken elektrischer Fahrzeuge, darunter Tesla. Dank dieses spezialisierten Ansatzes ist das Thinktool CE EVD ein unverzichtbares Werkzeug für die EV-Werkstatt von heute und morgen.

Diagnosefunktionen (EV & konventionell):

Das Thinktool CE EVD kombiniert tiefgehende Diagnosemöglichkeiten für elektrische Fahrzeuge mit vollständiger Unterstützung für konventionelle Fahrzeugsysteme. Dadurch ist das System breit einsetzbar für sowohl EV-Spezialisten als auch universelle Werkstätten.

• Batteriepaketdiagnose (HV-Batterie): Über die mitgelieferten Adapter und Messkabel kann direkt eine Verbindung zum Batteriepaket für eine tiefgehende Analyse hergestellt werden. Unterstützte Messungen sind unter anderem:
  • State of Health (SOH): Bewertung der allgemeinen Batteriezustands und Kapazitätsverlust.
  • State of Charge (SOC): Der aktuelle Ladezustand des Batteriepakets.
  • Zellen- und Modulmessungen: Einzelne Spannungen und Temperaturen von Zellen oder Modulen.
  • Isolationswiderstand: Prüfung auf Leckströme und Sicherheit des HV-Systems.
  • BMS-Status: Analyse der Kommunikation und Parameter des Battery Management Systems.
• Hochspannungssystemdiagnose (HV-System): Vollständige Auslesung von EV-spezifischen Komponenten wie dem Elektromotor, Wechselrichter, Onboard Charger (OBC) und DC/DC-Wandler. Unterstützt Fehlercodeanalyse und Live-Datenstrom pro Bauteil.
• Vollständige Systemdiagnose: Neben EV-Diagnose bietet das CE EVD vollständige Unterstützung für konventionelle Systeme wie Motor, Getriebe, ABS, Airbag (SRS), BCM, Lenkung, Klimaanlage, Beleuchtung und mehr – sowohl bei elektrischen als auch Verbrennungsfahrzeugen.
• Aktive Tests (bidirektionale Kontrolle): Sendet Befehle an Aktuatoren wie Kühlventilatoren, Pumpensteuerung, Schütze oder Verriegelungssysteme, um die Funktion von Komponenten direkt zu überprüfen.
• 30+ Wartungs- und Servicefunktionen: Enthält eine umfangreiche Reihe von Reset-, Anlern- und Kalibrierfunktionen für Systeme wie EPB, SAS, Injektoren, BMS, Luftfederung und mehr. Diese sind sowohl für EVs als auch für konventionelle Fahrzeuge anwendbar.

Programmierungs- und Codierungsfunktionen:

Das Thinktool CE EVD unterstützt erweiterte Anpassungen von Fahrzeugmodulen sowohl durch Codierung als auch Online-Programmierung. Diese Funktionen machen das System geeignet für Konfiguration, Systemwiederherstellung und das Aktivieren spezifischer Funktionen, sowohl bei EVs als auch bei konventionellen Fahrzeugen.

• ECU-Codierung: Bietet die Möglichkeit, elektronische Module neu zu konfigurieren, wie beim Anlernen von Ersatzkomponenten, Reaktivieren von Werkseinstellungen oder dem Aktivieren versteckter Funktionen (z. B. Start/Stopp-Deaktivierung, Licht- oder Spiegel-Einstellungen). Diese Funktion ist für eine breite Palette von Marken anwendbar.
• Online-Programmierung: Unterstützt die werkseitige Neuprogrammierung von Steuergeräten für verschiedene Marken. Über die Cloud werden die neuesten OEM-Softwareversionen abgerufen, mit denen bestehende ECUs auf die neueste Version aktualisiert oder nach dem Austausch mit den korrekten Werkdaten versehen werden können.

Cloud- und Berichterstattungsfunktionen:

Das Thinktool CE EVD nutzt moderne Cloud-Technologie, um Diagnoseprozesse zu beschleunigen und technischen Support zu verbessern. Berichterstattung und Fernzusammenarbeit sind optimal in das System integriert.

• Cloud-Diagnose: Durch die Nutzung der neuesten Cloud-Technologie analysiert das System Fehlercodes, Systemstatus und Batteriedaten über die Thinkcar Cloud. Dies beschleunigt das Erkennen von Störungen, insbesondere bei komplexen EV-Systemen, und bietet direkten Zugang zu zusätzlichen Interpretationen oder Reparaturanleitungen.
• Professionelle Berichte: Erstellt klare und umfassende Diagnoseberichte, einschließlich Batteriepaketdaten, Spannungsverteilung, Fehlercodes und Modulinformationen. Die Berichte können gespeichert, gedruckt oder als PDF-Datei mit Werkstattlogo und Kundendaten geteilt werden.
• Fernwartung (TeamViewer): Dank der integrierten TeamViewer-Funktionalität kann technischer Support oder ein externer EV-Spezialist aus der Ferne auf das Gerät zugreifen (mit Zustimmung des Benutzers). Dies ist besonders wertvoll bei der Behebung komplexer oder markenspezifischer Fehler.

Zusätzliche Funktionen und spezielle Möglichkeiten:

Das Thinktool CE EVD wurde speziell für die Arbeit an elektrischen Fahrzeugen entwickelt und enthält einzigartige Funktionen, die das System von herkömmlichen Diagnosegeräten unterscheiden. Die Kombination aus Diagnose, Messung und Sicherheit macht diese Plattform besonders geeignet für EV-Spezialisten.

• 3-in-1 VCI (THINKDIAG EV): Die mitgelieferte VCI-Einheit fungiert als:
  • Diagnostische Schnittstelle (VCI): Für die Kommunikation über die OBD-Schnittstelle mit Fahrzeugsystemen.
  • Oszilloskop: Zur visuellen Analyse elektrischer Signale wie Spannungswellen oder Pulsbreiten.
  • Multimeter: Zum genauen Messen von Spannung, Widerstand und Strom an Hochspannungskomponenten.
• Spezialisierte Batteriepaket-Adapter: Wird mit einem Koffer mit 18 verschiedenen HV-Steckverbindern (nicht standardisiert) geliefert, mit denen direkt an Batteriepakete verschiedener EV-Marken wie Tesla, BYD, Hyundai, Nissan und andere angeschlossen werden kann.
• Starke Störfestigkeit: Die Hardware ist speziell entwickelt, um störungsfrei in der Nähe von Hochspannungskreisen und elektromagnetischen Feldern wie sie in Wechselrichtern, DC/DC-Wandlern und Batteriemodulen vorkommen, zu funktionieren. Dies garantiert stabile und sichere Messungen, selbst unter schwierigen Bedingungen.

Optionale Erweiterungen und Module:

Das Thinktool CE EVD ist erweiterbar mit verschiedenen professionellen Zubehörteilen, wodurch das System in spezialisierten Werkstätten für EVs und konventionelle Fahrzeuge breiter einsetzbar wird.

• ADAS-Kalibrierung: Voll kompatibel mit den Thinkcar ADAS-Kalibrierungsrahmen, mit denen Fahrassistenzsysteme wie Spurassistent, Frontassistent und Toter-Winkel-Erkennung nach dem Austausch oder der Neuausrichtung von Kameras und Sensoren präzise eingestellt werden können.
• TPMS-Modul (ThinkTPMS G2): Unterstützt die Kopplung mit dem ThinkTPMS G2, das vollständigen TPMS-Service ermöglicht, einschließlich Auslesen, Aktivieren, Programmieren und Anlernen von TPMS-Sensoren.
• Kabelloser Drucker: Kompatibel mit einem optionalen Wi-Fi-Drucker, mit dem Diagnoseberichte direkt vom Tablet gedruckt werden können – ohne Zwischenschaltung eines Computers.

Unterstützte EV-Automarken:

• Europäische Marken: Audi, BMW, Borgward, Citroën, Dacia, Fiat, FordEU, Jaguar, Land Rover, MAN, Mercedes-Benz, Opel, Peugeot, Polestar, Porsche, Renault, Scania, Seat, Skoda, Smart, Sprinter, Vauxhall, Volkswagen, Volvo
• Asiatische Marken: Acura, Daihatsu, Honda, Hyundai, Isuzu, Kia, Lexus, Mazda, Mitsubishi, Nissan, Toyota
• Amerikanische Marken: Buick, Cadillac, Chevrolet, Chrysler, Ford, GM, Jeep, Lincoln, Tesla
• Chinese Marken: Baic, Brilliance, BYD, Changan, Changhe, Chery, Cowin, DFBF, DFSK, DFLZ, Flyer, Foton, Forthing, Geely, Genesis, GMW, Haima, Hanteng, HCXY, Infiniti, JAC, Jetour, JMEV, Joylong, Karry, Kawei, Leopaard, Li Auto, Lifan, Luxgen, Maple, Maxus, MG, Neta, NIO, NLM, Roewe, Samsung, Seres, SGM, SGMW, Skyworth, Soueast, Tianjin, Trumpchi, Weichai, WM, XP, Yuejin, ZEEKR, Zhijun, Zhongxing, Zotye

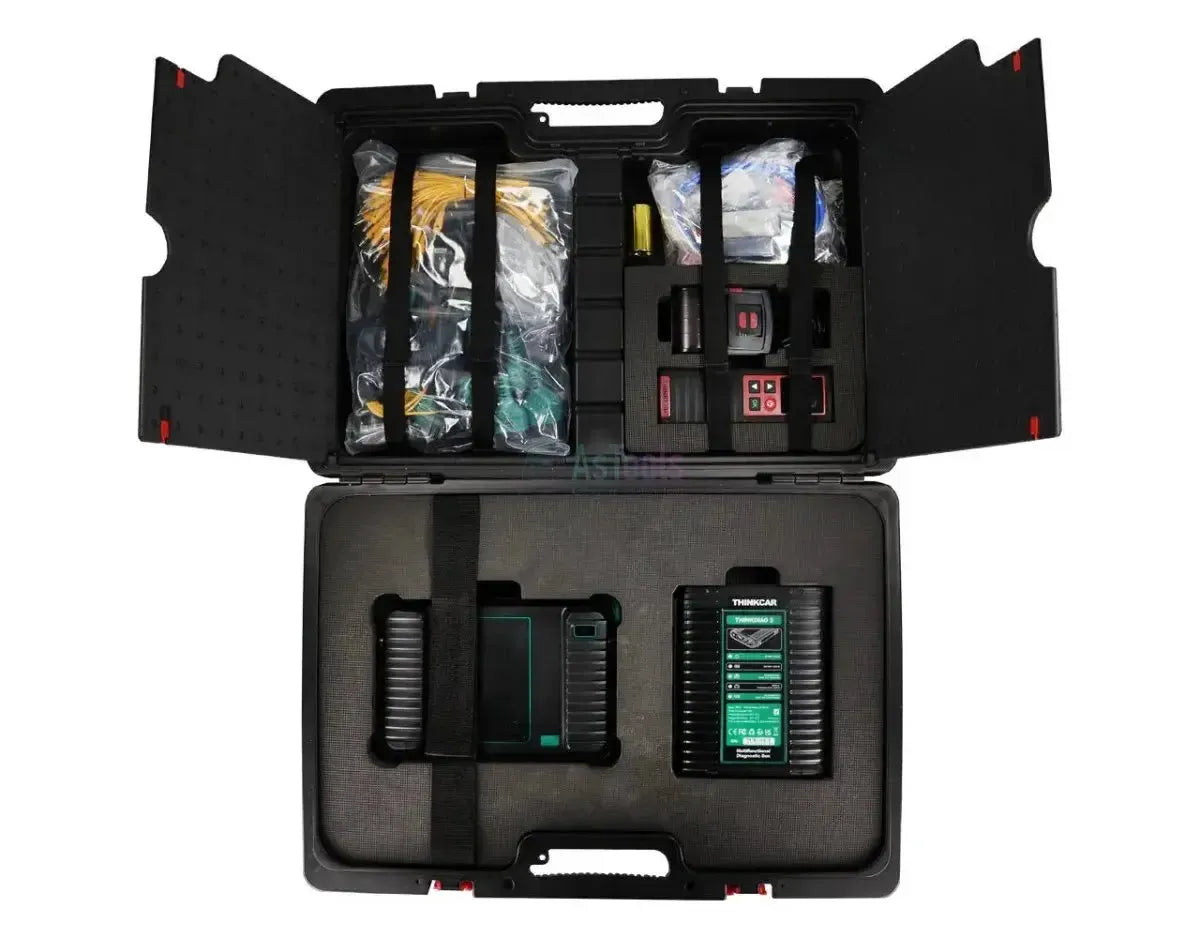

Lieferumfang:

• Thinkcar Thinktool CE EVD Diagnosegerät
• Thinkcar ThinkDiag 3 Schnittstelle
• Thinkcar ThinkPrinter 2 USB-Drucker
• Thinkcar T-Wand 200 Programmierer
• Thinkcar DB15 - 16 Pins OBD2 Adapterkabel
• USB-A - USB-C Adapterkabel
• USB-A - RJ45 Netzwerk Adapterkabel
• RJ45 Netzwerkkabel
• Ladestecker
• Netzadapter
• Handbuch

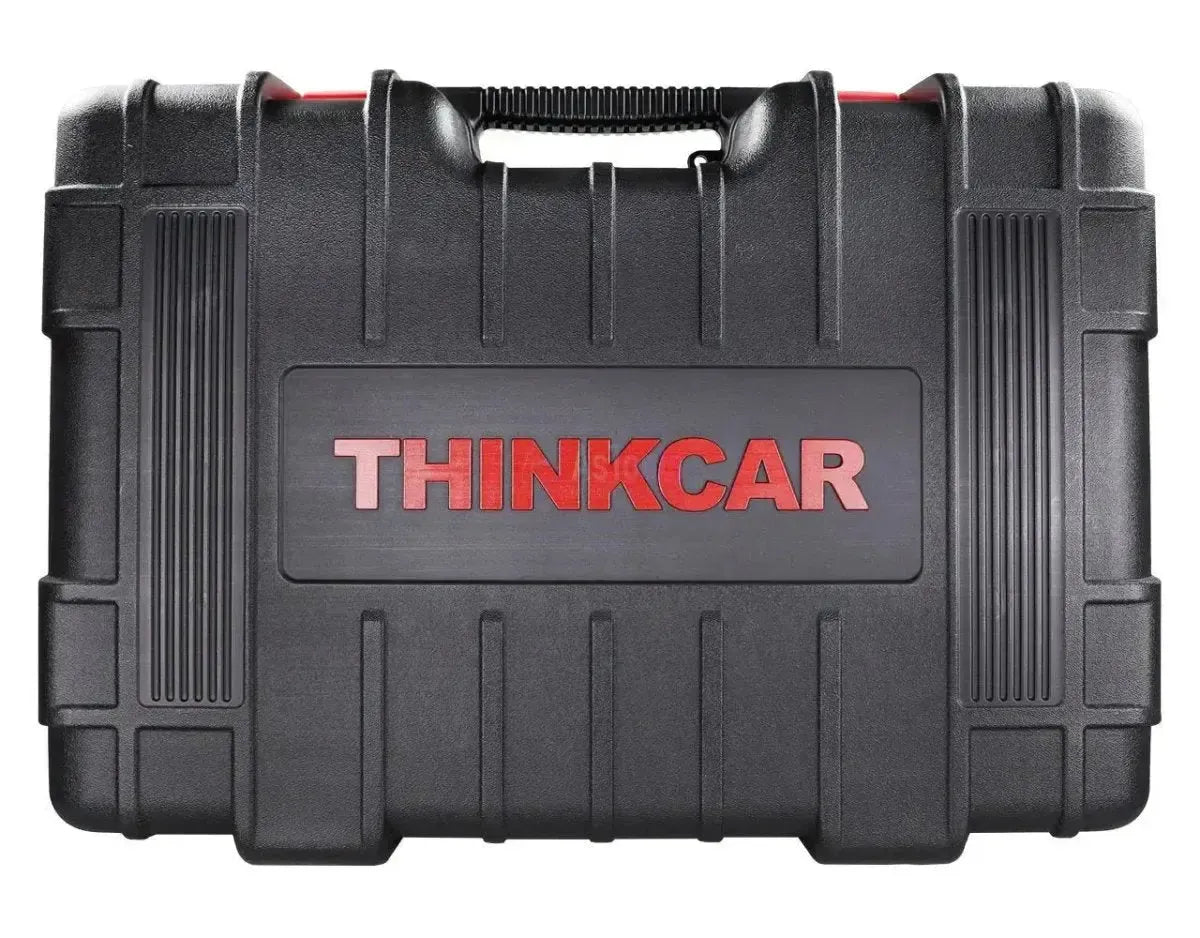

• Aufbewahrungskoffer
• Druckerpapier (2 Stück)
• Oszilloskop Messleitungen (2 Stück)
• Multimeter Messleitungen (2 Stück)
• Rote Krokodilklemmen (2 Stück)
• Schwarze Krokodilklemmen (2 Stück)
• Akupunktur-Sonden-Set (15 Stück)
• Oszilloskop Verlängerungskabel (2 Stück)
• Thinkcar BMW F-Serie Ethernet Adapterkabel
• Thinkcar Multifunktionales OBD - 16 Pins OBD2 Adapterkabel
• Thinkcar Bananenstekkers Adapterkabel (34 Stück)

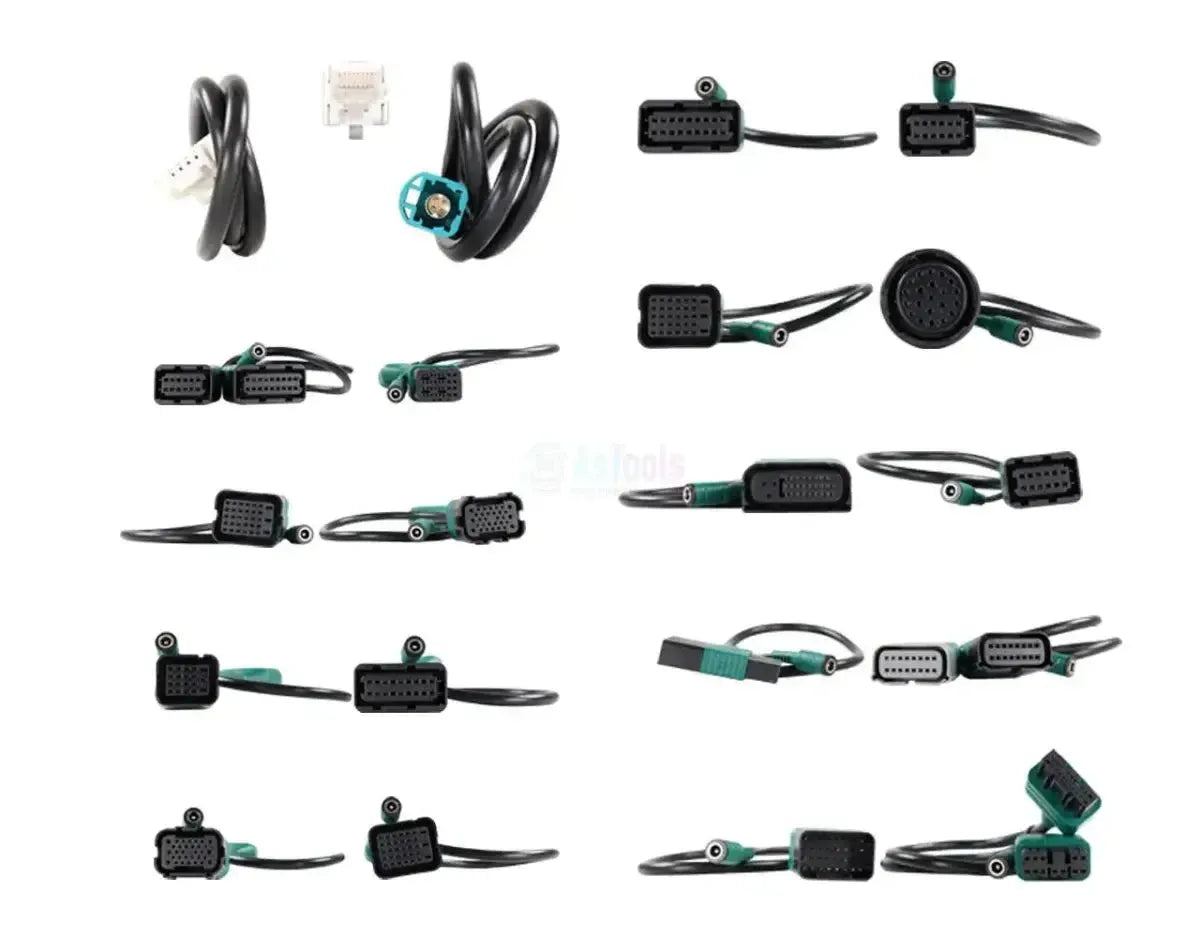

• Thinkcar BAIC EU 21 Pins OBD - 16 Pins OBD2 Adapterkabel
• Thinkcar BYD E5 19 Pins OBD - 16 Pins OBD2 Adapterkabel
• Thinkcar BYD Han 33 Pins OBD - 16 Pins OBD2 Adapterkabel
• Thinkcar BYD Qin Pro 33 Pins OBD - 16 Pins OBD2 Adapterkabel
• Thinkcar BYD Tang 33 Pins OBD - 16 Pins OBD2 Adapterkabel
• Thinkcar Changan BenBen 18 Pins OBD - 16 Pins OBD2 Adapterkabel
• Thinkcar Geely EV450 12 Pins OBD - 16 Pins OBD2 Adapterkabel
• Thinkcar Lixiang One 32 Pins OBD - 16 Pins OBD2 Adapterkabel
• Thinkcar Neta 32 Pins OBD - 16 Pins OBD2 Adapterkabel
• Thinkcar Roewe E 16+16 Pins OBD - 16 Pins OBD2 Adapterkabel
• Thinkcar Roewe EI5 32 Pins OBD - 16 Pins OBD2 Adapterkabel
• Thinkcar Tesla 26 Pins OBD - 16 Pins OBD2 Adapterkabel
• Thinkcar Tesla Diagnosis 4 Adapterkabel
• Thinkcar Tesla Diagnosis 5 Adapterkabel
• Thinkcar Tesla Model 3 26+26 Pins OBD - 16 Pins OBD2 Adapterkabel
• Thinkcar Tesla Model S 12+20 Pins OBD - 16 Pins OBD2 Adapterkabel
• Thinkcar Trumpchi GE3 19 Pins OBD - 16 Pins OBD2 Adapterkabel
• Thinkcar Wuling Mini 16 Pins OBD - 16 Pins OBD2 Adapterkabel
• Thinkcar Xpeng G3 32 Pins OBD - 16 Pins OBD2 Adapterkabel
• Thinkcar Xpeng P7 12+18 Pins OBD - 16 Pins OBD2 Adapterkabel

Lizenzinformationen:

• Inklusive 2 Jahre Updates: Beim Kauf ist eine Update-Lizenz für 24 Monate enthalten.

Nach dem ersten Jahr kann die Lizenz gegen eine jährliche Gebühr verlängert werden. Das Gerät bleibt für bereits unterstützte Modelle vollständig funktionsfähig, auch ohne Verlängerung der Lizenz. Neue Software-Updates können jedoch nicht mehr installiert werden, und einige Online-Funktionen können eingeschränkt oder nicht mehr unterstützt werden.
