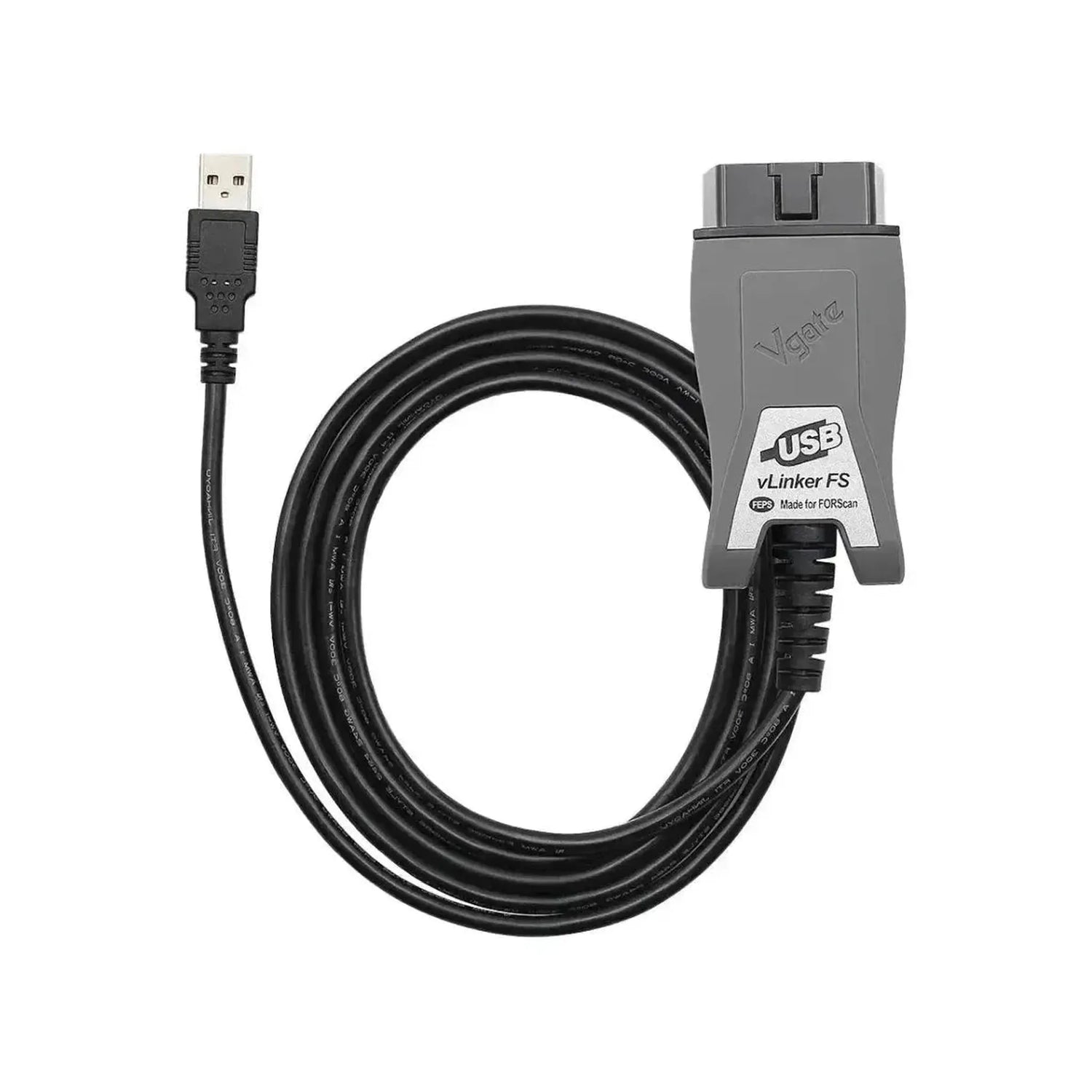

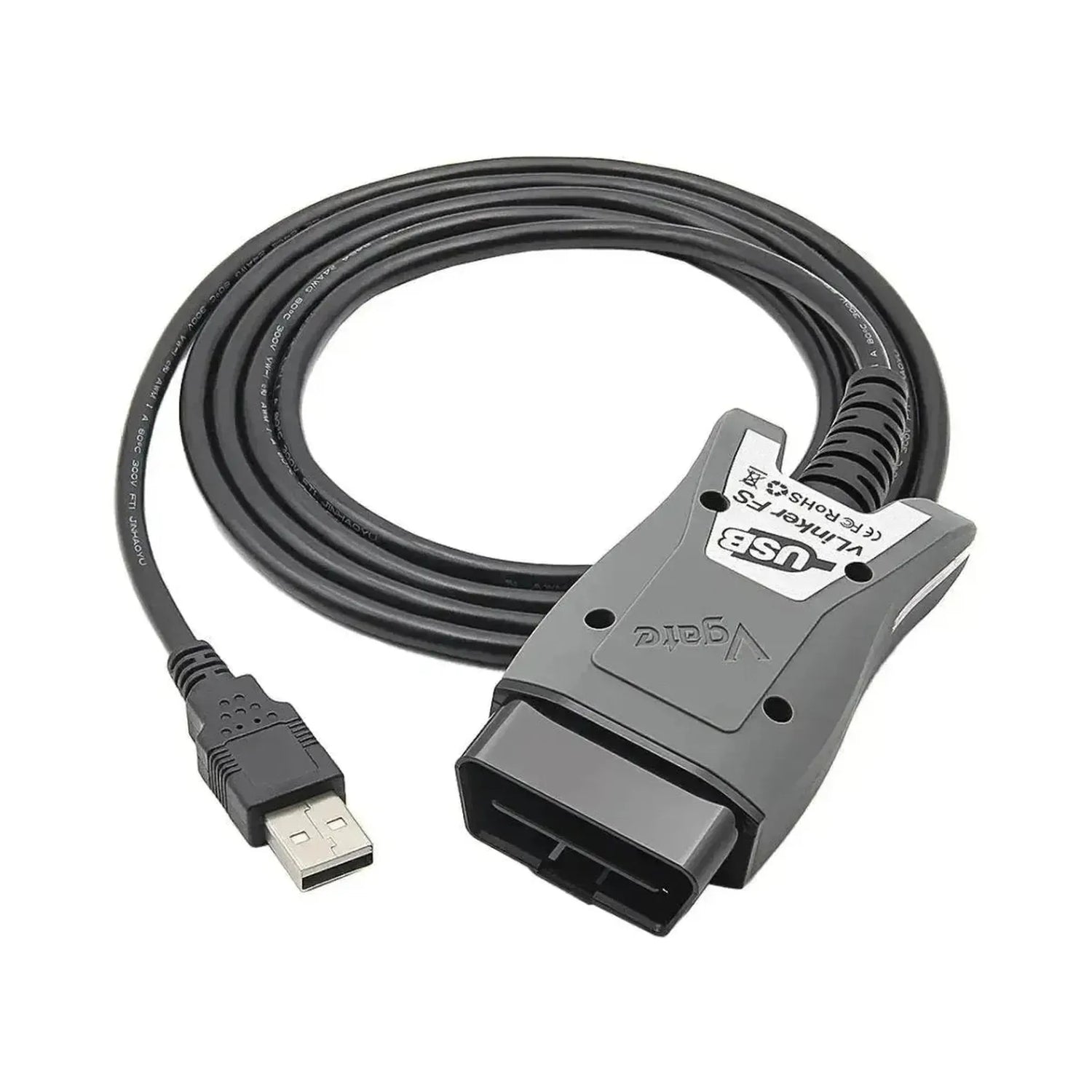

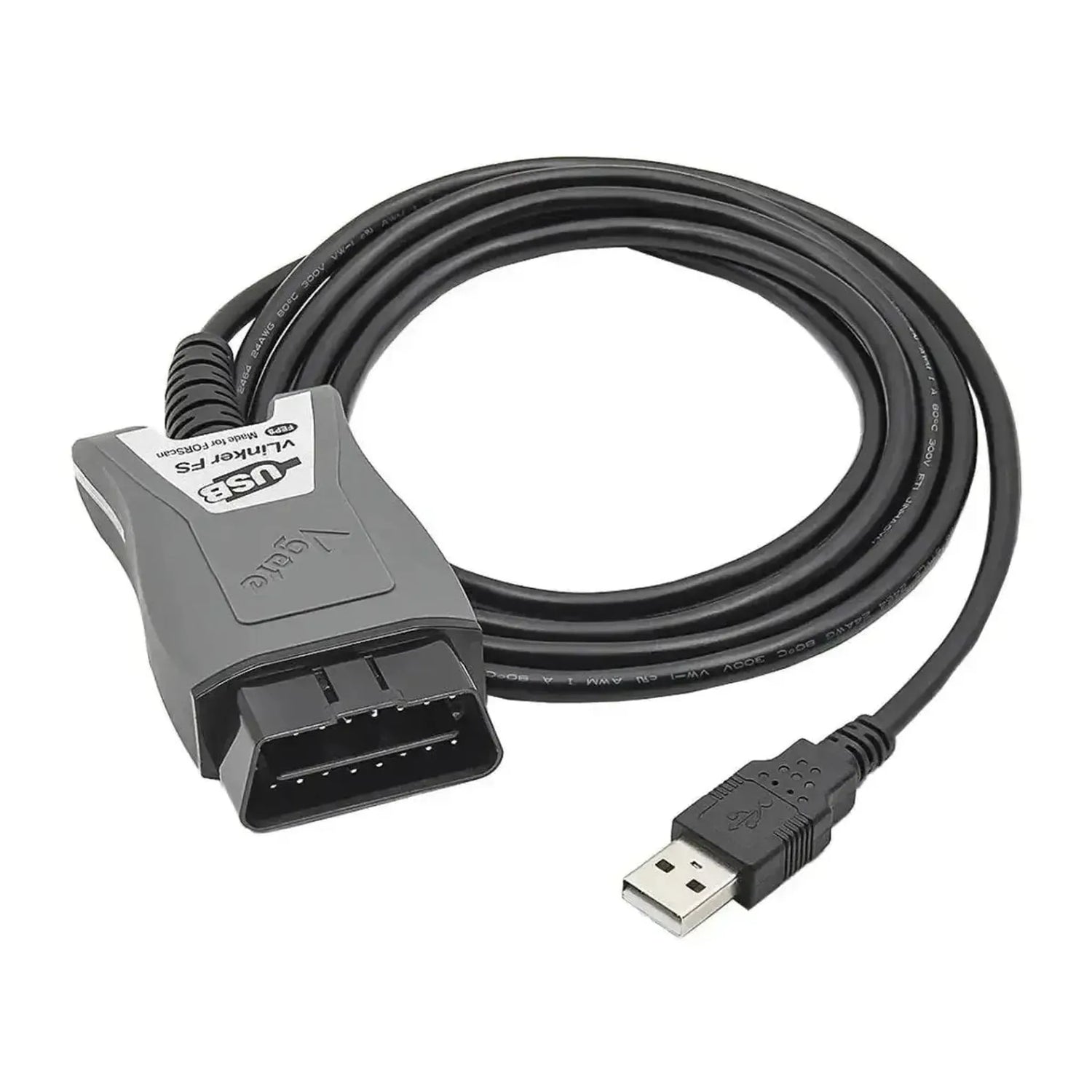

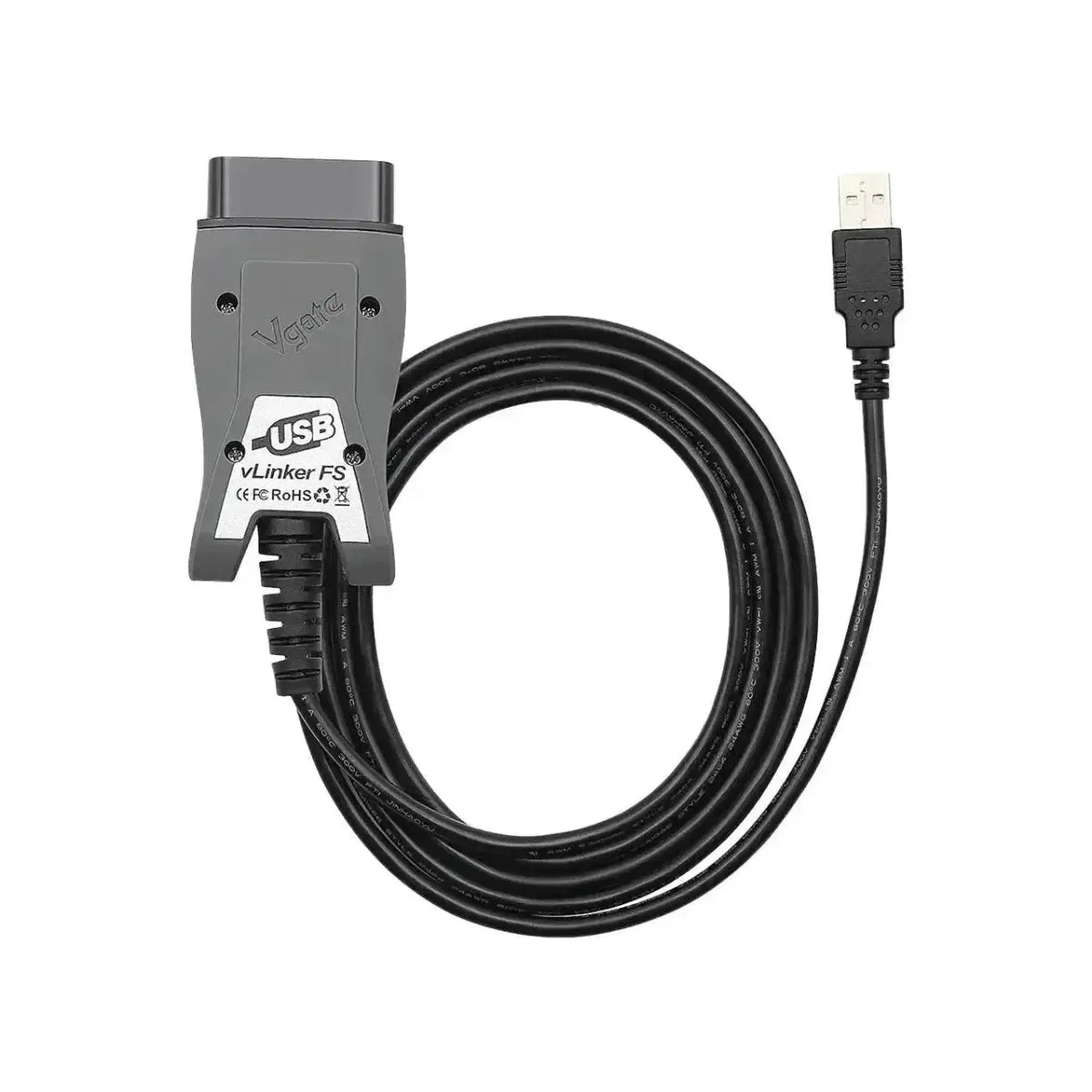

Das Vgate vLinker FS Schnittstellenkabel stellt eine direkte, kabelgebundene Datenverbindung zwischen dem OBD2-Anschluss des Fahrzeugs und einem externen System über eine USB-Schnittstelle her. Dieses Schnittstellenkabel ist speziell für tiefgehende Fahrzeugdiagnose, Anpassung von Modulkonfigurationen und Durchführung komplexer Programmieraufgaben optimiert. Da die Kommunikation über ein physisches Kabel erfolgt, wird die Wahrscheinlichkeit von Datenverlust oder Störungen minimiert, was eine absolute Voraussetzung beim Flashen oder Neuprogrammieren von Steuergeräten über PC-basierte Diagnosesoftware ist.
Im Diagnose-Netzwerk fungiert das Schnittstellenkabel als schneller Übersetzer zwischen den Fahrzeugprotokollen und der Software dank eines eingebauten 32-Bit-Prozessors. Das Gerät verwendet automatische elektronische Umschaltung, um nahtlos zwischen HS-CAN und MS-CAN zu wechseln, ohne dass der Benutzer manuell einen physischen Schalter betätigen muss. Dies ermöglicht Diagnosesoftware wie FORScan, gleichzeitig Datenparameter aus verschiedenen CAN-Bussen zu lesen und direkten Zugriff auf fortschrittliche Fahrzeugmodule zu erhalten, die normalerweise für Standard-OBD2-Leser gesperrt sind.
VORTEILE
WICHTIGE PUNKTE
Anwendungen und Funktionen
Der Vgate vLinker FS bietet in Kombination mit der passenden Software umfangreiche Diagnosefunktionen für sowohl Standard-OBD2-Analysen als auch markenspezifische Protokolle.
- Fehlercodes auslesen und löschen: Abrufen von Diagnose-Fehlercodes (DTCs) aus allen verfügbaren Steuergeräten, einschließlich ABS, SRS und Getriebe, die nach der Reparatur gelöscht werden können.
- Modulkonfiguration (AS-BUILT): Anpassung von hexadezimalen Werten in Steuergeräten, um versteckte Werksoptionen zu aktivieren oder Nachrüstungen zu registrieren.
- Live-Datenanzeige: Echtzeitüberwachung von Sensordaten aus verschiedenen CAN-Netzwerken zur Analyse von Störungen während des Motor- oder Elektronikbetriebs.
- Service-Resets durchführen: Zurücksetzen von Wartungsintervallen, Lenkwinkelkalibrierungen und Anlernen neuer Batterien im Battery Management System (BMS).
Spezielle Funktionen und Möglichkeiten
Die Hardware des vLinker FS ist darauf ausgelegt, spezifische Kommunikationsbeschränkungen von Standard-OBD2-Kabeln zu überbrücken.
- Automatisches elektronisches Umschalten: Das Kabel erkennt selbst, welches CAN-Netzwerk (High-Speed oder Medium-Speed) angesprochen werden muss, und schaltet elektronisch, wodurch fehlerhafte manuelle Umschaltvorgänge entfallen.
- FEPS 18V Programmierausgang: Liefert die erforderliche 18-Volt-Flash-EEPROM-Programmierspannung, die zum Umprogrammieren oder Aktualisieren bestimmter älterer Ford-Module benötigt wird.
- Hohe Bandbreitenverarbeitung: Unterstützt OBD-Anfragebytes bis zu 4128 Bytes und verfügt über einen seriellen Puffer von 8192 Bytes, was entscheidend für die Verarbeitung großer Datenpakete ohne Verbindungsverluste ("Drop-outs") ist.
- Batterieüberwachungssystem: Das Gerät erkennt, wenn das Fahrzeug im Ruhezustand ist, und schaltet automatisch in einen Schlafmodus mit einem Verbrauch von nur 3 mA, wodurch das Schnittstellenkabel sicher angeschlossen bleiben kann.
Kompatible Fahrzeuge
Dieses Interfacekabel unterstützt alle standardmäßigen 12V- und 24V-OBD2-kompatiblen Fahrzeuge, aber die erweiterte Protokollunterstützung (HS/MS-CAN) ist speziell für Fahrzeuge der Ford-Gruppe ausgelegt.
Volle Kompatibilität (einschließlich MS-CAN & FEPS):
- Ford: Fast alle Modelle mit OBD2-Anschluss (ab ca. 1996), einschließlich moderner Modelle mit komplexen CAN-Topologien.
- Mazda: Modelle, die während der Zusammenarbeit mit Ford entwickelt wurden (unter Verwendung von Ford-Protokollen).
- Lincoln: Alle OBD2-kompatiblen Generationen.
- Mercury: Alle OBD2-kompatiblen Generationen.
Kompatible Software und Betriebssysteme
Der Vgate vLinker FS fungiert ausschließlich als Datenweiterleitung und benötigt externe Diagnosesoftware auf einem PC oder Laptop, um zu funktionieren.
Kompatible Software:
- FORScan: Offiziell empfohlene Hardware („Made for FORScan“) für den Zugriff auf alle erweiterten Diagnose- und Programmierfunktionen.
- Standard OBD2-Software: Zur Verwendung mit generischen Terminal- oder OBD2-Diagnoseprogrammen zum Auslesen standardmäßiger emissionsbezogener Protokolle.
Betriebssysteme:
- Windows: 2000, Vista, 7, 8, 8.1 und 10 (32-Bit und 64-Bit).
Lieferumfang
- 1x Vgate vLinker FS | Interfacekabel mit festem USB-Kabel
Technische Spezifikationen
| Spezifikation | Beschreibung |
|---|---|
| Produktmarke | Vgate |
| Produktmodell | vLinker FS |
| Fahrzeuganschluss | 16-poliger OBD2 |
| Systemanschluss | USB Typ-A |
| Prozessor | 32-Bit |
| Netzwerkprotokolle | HS-CAN, MS-CAN, Standard OBD2 |
| Maximale Baudrate | 3 Mbps |
| OBD Anforderungsbytes | Bis zu 4128 Bytes |
| Serieller Puffer | 8192 Bytes |
| Programmierspannung | FEPS 18V Ausgangsunterstützung |
| Fahrzeugspannung | 12V und 24V kompatibel |
| Arbeitsstrom | 51 mA |
| Ruhestrom | 3 mA (Automatischer Stand-by) |
