AsTools  |  Artikelnummer: A0118-2 / 1.49

MINI-VCI J2534 | Schnittstellenkabel

€26,95 inkl.
€19,95 inkl.
€16,49 exkl.

Garantie direkt über AsTools

Wir bearbeiten Garantieansprüche selbst, schnell und ohne Einschaltung des Herstellers. Dank unseres eigenen Ersatzteillagers und technischer Expertise können wir dir in der Regel sofort helfen. Nur in Ausnahmefällen senden wir das Produkt dennoch an den Lieferanten weiter.

2 Jahre Garantie auf alle Produkte

Alle unsere Produkte werden mit 2 Jahren Herstellergarantie geliefert. So bist du für langfristige Qualität und Service abgesichert.

Einfach zurückgeben

Du kannst deine Rücksendung ganz einfach über dein Konto beantragen. Wir senden dir das Rücksendeetikett per E-Mail zu. Die Rücksendekosten trägst du selbst.

Professioneller Kundenservice

Unsere Experten stehen bereit, um Ihnen schnell und fachkundig zu helfen, sowohl online als auch in unserem physischen Geschäft. Fragen? Kontaktieren Sie uns gerne!

Das MINI-VCI J2534 Schnittstellenkabel ist eine fahrzeugspezifische Kommunikationsschnittstelle, die für die physische Verbindung zwischen einem Computer und dem Diagnoseanschluss eines Fahrzeugs entwickelt wurde. Dieses Diagnosekabel verwendet einen standardmäßigen 16-poligen OBD2-Stecker auf der Fahrzeugseite und einen USB Type-A-Stecker auf der PC-Seite. Die Verbindung ermöglicht eine direkte serielle Datenübertragung, wodurch das externe Auslesen, Codieren und Programmieren von Fahrzeugmodulen möglich wird. Dieser Kabeltyp ist speziell für den Einsatz als Pass-Thru-Gerät in Kombination mit spezifischer herstellereigener Werkstattsoftware konzipiert.

Technisch fungiert das Schnittstellenkabel als Brücke zwischen den internen Fahrzeugnetzwerken und der externen Diagnosesoftware, indem es nach dem SAE J2534 Pass-Thru Standard arbeitet. Während des Diagnoseprozesses übersetzt der integrierte Chipsatz, wie ein FTDI-Controller, die Fahrzeugsignale in USB-Datenströme, die von der Computersoftware verarbeitet werden. Die Kommunikation erfolgt dabei über verschiedene Hardwareprotokolle, darunter CAN, K-Line und SAE J1850. Dies gewährleistet, dass ein Diagnosetechniker die Schnittstelle für die Einrichtung einer bidirektionalen Kommunikationssitzung mit den Steuergeräten, das Abfragen aktueller Datenströme und das Schreiben neuer Modulkonfigurationen während der Arbeit einsetzen kann.

VORTEILE

✔ Unterstützt die Datenübertragung über den SAE J2534 Pass-Thru-Protokollstandard.
✔ Kompatibel mit einer Vielzahl von Netzwerken, einschließlich CAN und K-Line.
✔ Ausgestattet mit einem integrierten FTDI-Chipsatz für stabile serielle Kommunikation.
✔ Ermöglicht bidirektionale Steuerung über kompatible Fahrzeugdiagnosesoftware.

WICHTIGE HINWEISE

✕ Nicht geeignet für schwere ECU-Flashvorgänge aufgrund begrenzter Datenbandbreite.
✕ Die Treiber erfordern eine manuelle Konfiguration auf 64-Bit-Betriebssystemen.
✕ Unterstützt nur eine Eingangsspannung von 12 Volt und ist ungeeignet für 24V-Bordnetze.
✕ Unterstützt nicht das moderne DoIP (Diagnostics over Internet Protocol)-Netzwerk.

Anwendungen und Funktionen

Das MINI-VCI J2534 bietet eine Reihe diagnostischer Funktionen zur gründlichen Analyse von Fahrzeugnetzwerken und Steuergeräten. Das Kabel bildet die physische Schicht, um Befehle aus der Software an das Fahrzeug weiterzuleiten.

  • Fehlercodes auslesen und löschen: Die Kommunikation mit elektronischen Steuergeräten (ECUs), um Diagnosefehlercodes (DTCs) zu scannen, zu identifizieren und die zugehörigen Störungsanzeigen zurückzusetzen.
  • Live-Datenanzeige: Das Echtzeit-Monitoring von Eingangssignalen und Messwerten, wie Batteriespannung, Ansauglufttemperatur, Kraftstoffdruck und Motordrehzahl für dynamische Diagnosen.
  • Aktuatortests: Das manuelle Ansteuern spezifischer Fahrzeugkomponenten (wie AGR-Ventile, Relais oder Injektoren) über die Software, um die physische und elektronische Funktion zu überprüfen.
  • Wartungsrücksetzungen durchführen: Das digitale Zurücksetzen der Serviceintervalle und Inspektionsmeldungen im Kombiinstrument nach Abschluss von Wartungsarbeiten.

Spezielle Funktionen und Möglichkeiten

Für fortgeschrittene Anwender und Diagnosetechniker eröffnet das Schnittstellenkabel diverse Programmier- und Kalibrierungsmöglichkeiten, die die Standard-OBD2-Funktionalität übersteigen.

  • Modulcodierung: Das Anpassen von hexadezimalen Werten innerhalb eines Steuergeräts, um neue Konfigurationen, versteckte Funktionen oder nachträglich eingebaute Komponenten einzulernen.
  • Schlüsselprogrammierung: Das Registrieren neuer oder ersetzender Transponder im Wegfahrsperrensystem (Immobilizer-ECU) über den gesicherten Händlerzugang in der Software.
  • Lenkwinkelsensor kalibrieren: Durchführung einer Einlernprozedur, um die Nullstellung des Lenkwinkelsensors (SAS) nach Arbeiten an der Lenkung in der ABS/ESP-Steuerung neu zu speichern.
  • Pass-Thru-Kommunikation: Das direkte Weiterleiten von rohen Datenanfragen aus spezieller PC-Software an das CAN-Bus-Netzwerk gemäß Industriestandard J2534-1.

Kompatible Fahrzeuge

Dieses Interfacekabel ist speziell für die Kommunikation mit Fahrzeugmodellen der unten genannten Hersteller optimiert, die mit einem 16-poligen OBD2-Anschluss (DLC3) ausgestattet sind.

Toyota:

  • Alle PKW und leichte Nutzfahrzeuge: (1996 - heute)

Lexus:

  • Alle Modelle: (1996 - heute)

Scion:

  • Alle Modelle: (Produktionsjahre bis zur Einstellung der Marke)

Kompatible Software und Betriebssysteme

Für den Betrieb des MINI-VCI J2534 ist ein PC mit geeigneter Diagnosesoftware und den korrekten Hardware-Treibern erforderlich.

Kompatible Software:

  • Toyota Techstream (TIS): Vollständige Fahrzeugdiagnose, aktive Tests, Kalibrierungen und Programmierung von Modulen.

Betriebssysteme:

  • Windows: XP, 7 (32-Bit wird für maximale Stabilität der Firmware dringend empfohlen), 8, 10 (mit manueller 64-Bit-Registry-Konfiguration).
💡
Gut zu wissen: Stellen Sie bei der Installation auf einem 64-Bit-Windows-System sicher, dass der Treiber korrekt in der Registry konfiguriert wird, damit die Software das Kabel als J2534 Pass-Thru-Gerät erkennt.

Lieferumfang

  • 1x MINI-VCI J2534 | Interfacekabel
  • 1x CD mit Treibern

Technische Spezifikationen

Spezifikation Beschreibung
Produktmarke MINI-VCI
Produktmodell J2534
Produktkategorie Interfacekabel
Fahrzeuganschluss 16-poliger OBD2 (SAE J1962)
Computeranschluss USB Typ-A
Unterstützte Protokolle K-Line ISO 9141, KWP 2000 ISO 14230-4, SAE J1850 PWM/VPW, CAN 2.0B ISO 11898, CAN ISO 15765-4
Kommunikationsstandard SAE J2534-1 Pass-Thru

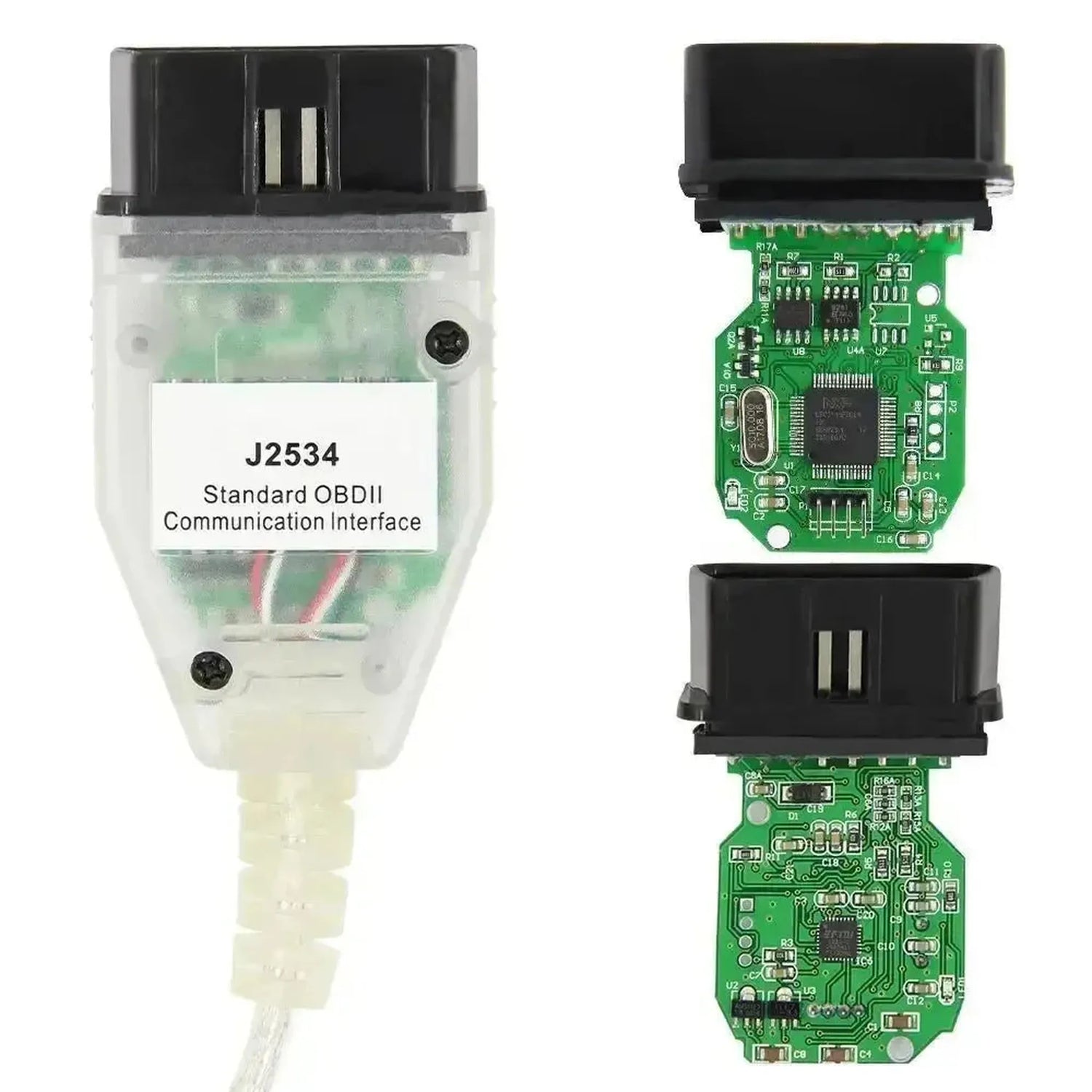

Interner Chipsatz FTDI-Chip (FT232RL oder FT232RQ)
Betriebsspannung 12V (Stromversorgung über OBD-Anschluss des Fahrzeugs)
Kabellänge Ca. 1,5 Meter
