Ähnliche Produkte entdecken: OBDSTAR, Schlüsselprogrammierer Zubehör
OBDSTAR  |  SKU: C4-09 Kit / 3.30

OBDSTAR (C4-09) | Adapterset (MB91F526) | Zubehör

€134,95 inkl.
€111,53 exkl.

Garantie direkt über AsTools

Wir bearbeiten Garantieansprüche selbst, schnell und ohne Einschaltung des Herstellers. Dank unseres eigenen Ersatzteillagers und technischer Expertise können wir dir in der Regel sofort helfen. Nur in Ausnahmefällen senden wir das Produkt dennoch an den Lieferanten weiter.

2 Jahre Garantie auf alle Produkte

Alle unsere Produkte werden mit 2 Jahren Herstellergarantie geliefert. So bist du für langfristige Qualität und Service abgesichert.

Einfach zurückgeben

Du kannst deine Rücksendung ganz einfach über dein Konto beantragen. Wir senden dir das Rücksendeetikett per E-Mail zu. Die Rücksendekosten trägst du selbst.

Professioneller Kundenservice

Unsere Experten stehen bereit, um Ihnen schnell und fachkundig zu helfen, sowohl online als auch in unserem physischen Geschäft. Fragen? Kontaktieren Sie uns gerne!

Das OBDSTAR C4-09 (MB91F526) Adapterkit ist ein Zubehörset innerhalb der OBDSTAR-Adapterreihe zum Auslesen und Beschreiben von MB91F526-basierten Steuergeräten. Das Kit konzentriert sich auf FLASH- und DFLASH-Operationen sowie auf die Entschlüsselung von Immobilizer-Daten in BCM-Modulen mit einem Magneti Marelli MB91F526-Controller. Zusätzlich unterstützt der Adapter den FLASH-Zugriff auf den MAZDA 3 DENSO MB91F526 BDMC. Das Set besteht aus einer C4-09 Adapterplatine mit 25-poligem Anschluss oben und einem Anschlussblock unten, ergänzt durch die Lötkabel W004 und W006.

Die Verbindung erfolgt über den OBDSTAR KeyMaster G3 oder DC706: Das Hauptgerät kommuniziert mit dem C4-09-Adapter, der als Schnittstelle zwischen dem Programmiergerät und der ausgelöteten oder im Schaltkreis angesprochenen BCM fungiert. Das W004-Kabel stellt die mehradrige Read/Write-Verbindung zu den vorgesehenen Pads des MB91F526 her, während W006 als zusätzliches Lötkabel für spezielle Anschlussstellen auf der Platine verwendet wird. Nach dem Aufbau der Verbindung können FLASH- und DFLASH-Inhalte gelesen und beschrieben sowie die Immobilizer-Daten für die weitere Bearbeitung in der OBDSTAR-Software entschlüsselt werden. Der Arbeitsprozess erfordert die Demontage der BCM und korrekte Verkabelung gemäß dem mitgelieferten Anschlussplan.

VORTEILE

✔ Deckt ein breites Spektrum an Magneti Marelli MB91F526 BCM-Anwendungen bei Alfa Romeo, Ferrari, Fiat und Jeep mit nur einem Adapter ab.
✔ Kombiniert FLASH- und DFLASH-Zugriff mit Immobilizer-Datenentschlüsselung auf einer Hardware-Schnittstelle.
✔ Enthält sowohl das W004- als auch das W006-Lötkabel, wodurch verschiedene Anschlussstellen auf der BCM ohne separaten Kauf bedient werden können.

HINWEISE

✕ Funktioniert ausschließlich in Kombination mit dem OBDSTAR KeyMaster G3 oder DC706 und ist nicht als eigenständiger Programmer nutzbar.
✕ Für den MAZDA 3 DENSO MB91F526 BDMC wird nur FLASH Lesen/Schreiben unterstützt, kein DFLASH oder Immobilizer-Entschlüsselung.
✕ Die Verbindung erfolgt über Lötverbindungen auf der BCM-Platine, was Demontage und Lötarbeiten auf Modulebene erfordert.

Anwendungen und Funktionen

Das C4-09 (MB91F526) Adapterkit unterstützt folgende Operationen an MB91F526-basierten Modulen:

  • FLASH Lesen/Schreiben: Lesen und Beschreiben des FLASH-Speichers von Magneti Marelli MB91F526 BCM-Modulen und des MAZDA 3 DENSO MB91F526 BDMC zur Datenanpassung und Wiederherstellung.
  • DFLASH Lesen/Schreiben: Zugriff auf den DFLASH-Speicher der unterstützten Magneti Marelli BCM-Module zum Auslesen und Überschreiben von Konfigurations- und Kalibrierdaten.
  • Entschlüsselung von Wegfahrsperrdaten: Entschlüsselt immobilizerbezogene Daten aus dem BCM, nutzbar für Schlüsselanlern- und Immo-Prozeduren innerhalb der OBDSTAR-Software.
  • BCM-Anschluss über Lötleitungen: Verbindet den Adapter mit der BCM-Platine über die W004- und W006-Kabel an den dafür vorgesehenen Pads.

Fahrzeugabdeckung

FLASH, DFLASH und Entschlüsselung von Wegfahrsperrdaten werden bei folgenden BCM-Anwendungen unterstützt:

  • Alfa Romeo Giulia — Magneti Marelli MB91F526 BCM
  • Alfa Romeo Stelvio — Magneti Marelli MB91F526 BCM
  • Ferrari 488 GTB — Magneti Marelli MB91F526 BCM
  • Ferrari Portofino — Magneti Marelli MB91F526 BCM
  • Fiat Argo (Brasilien) — Magneti Marelli MB91F526 BCM
  • Fiat Cronos (Brasilien) — Magneti Marelli MB91F526 BCM
  • Fiat Ducato (2023->) — Magneti Marelli MB91F526 BCM
  • Fiat Fastback (Brasilien) — Magneti Marelli MB91F526 BCM
  • Fiat Pulse (Brasilien) — Magneti Marelli MB91F526 BCM
  • Fiat Toro (Brasilien) — Magneti Marelli MB91F526 BCM
  • Fiat Rampage (Brasilien) — Magneti Marelli MB91F526 BCM
  • Jeep Renegade (Brasilien) — Magneti Marelli MB91F526 BCM

FLASH Lesen/Schreiben wird außerdem unterstützt bei:

  • Mazda 3 — DENSO MB91F526 BDMC

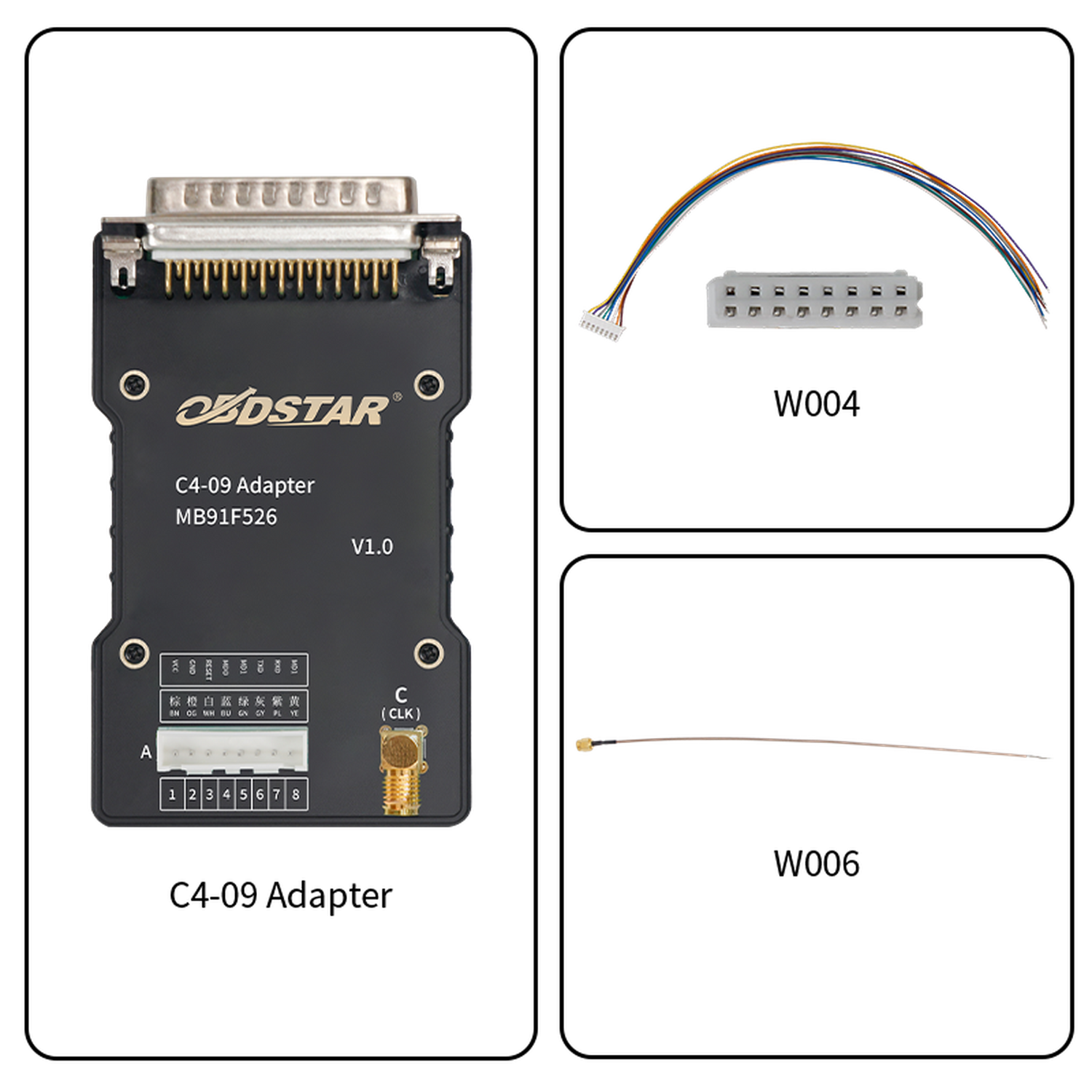

Lieferumfang

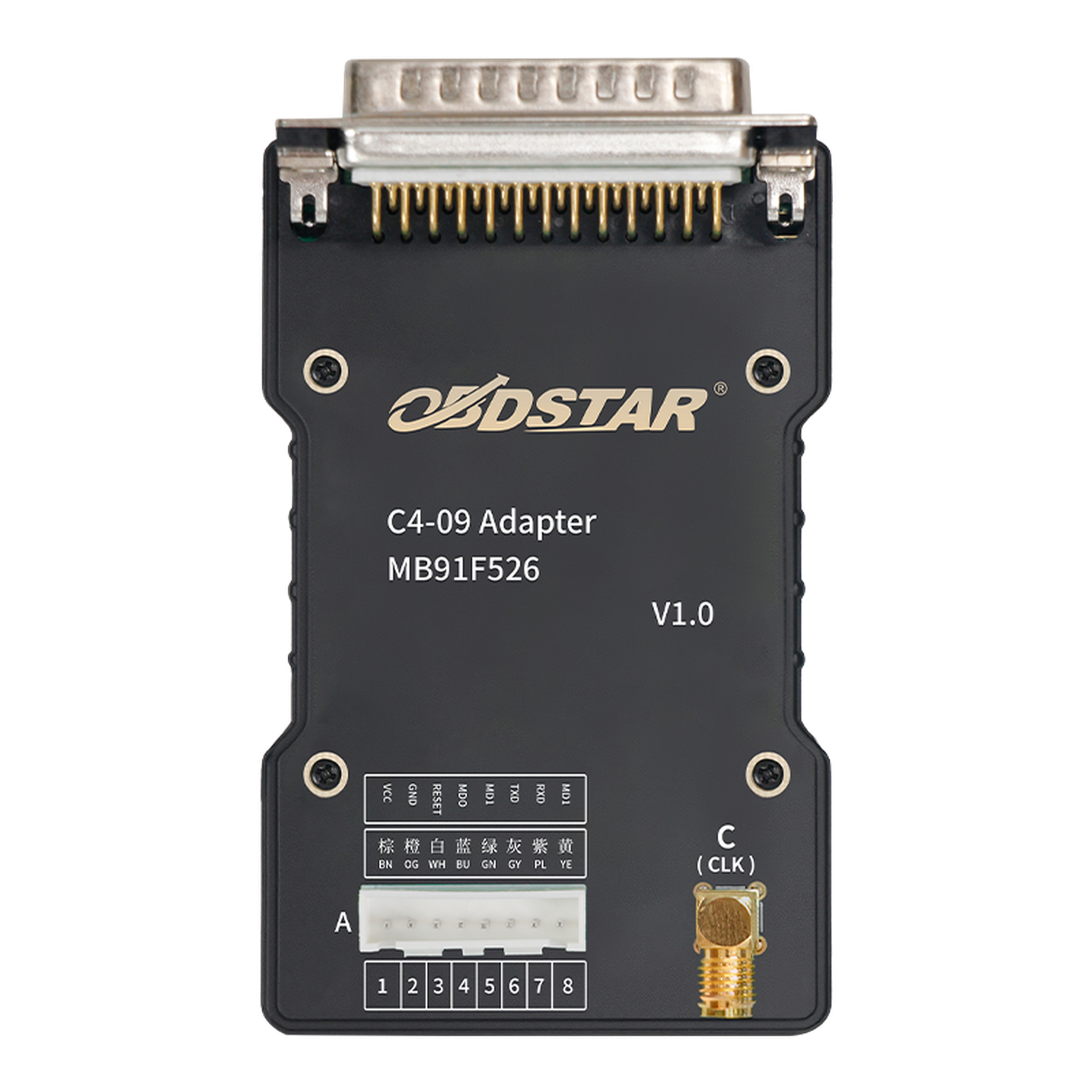

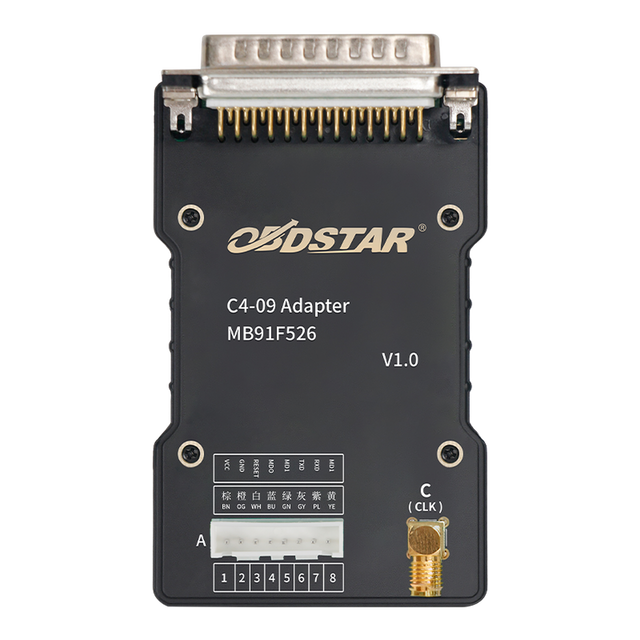

  • 1x OBDSTAR C4-09 (MB91F526) Adapter

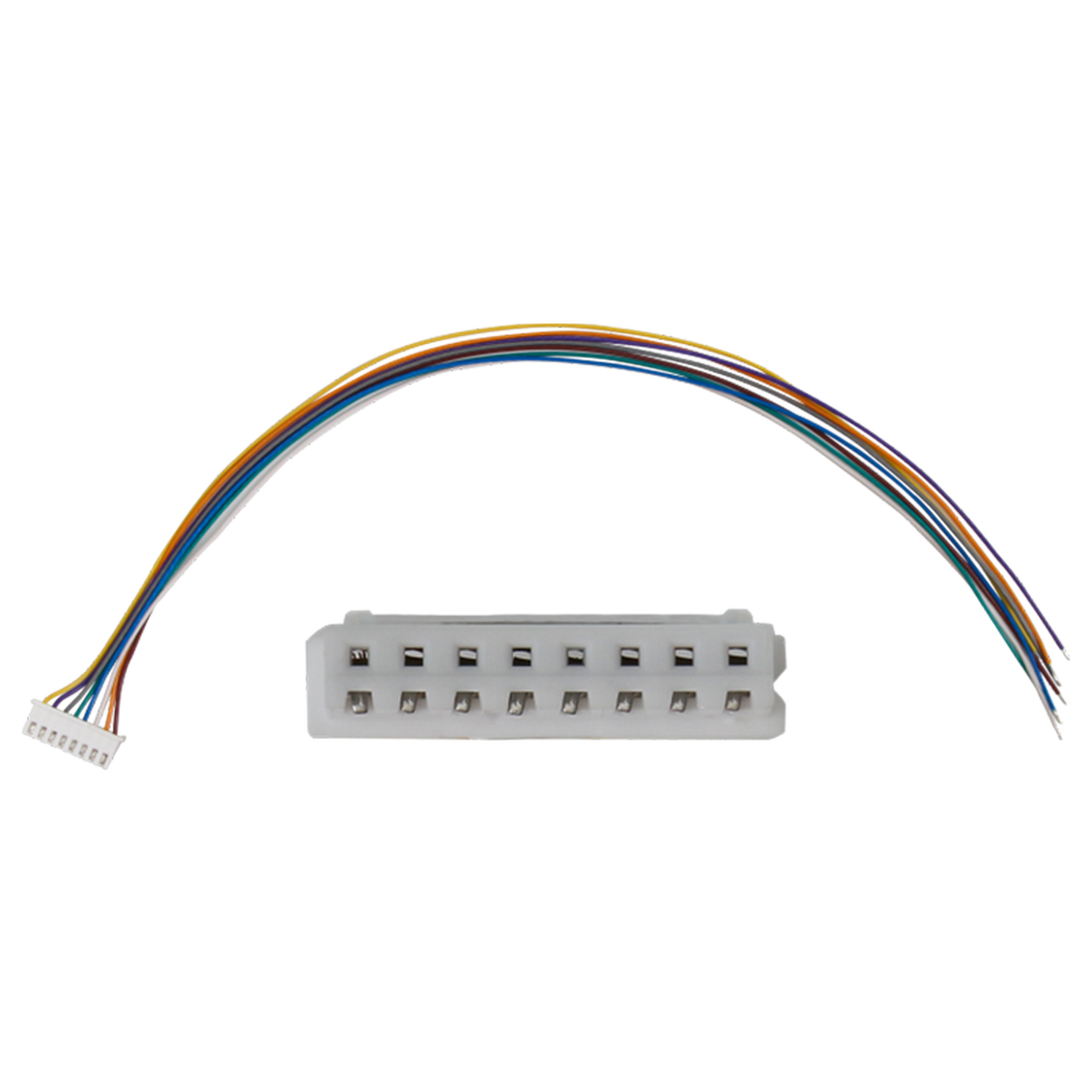

  • 1x W004 Lötleitung

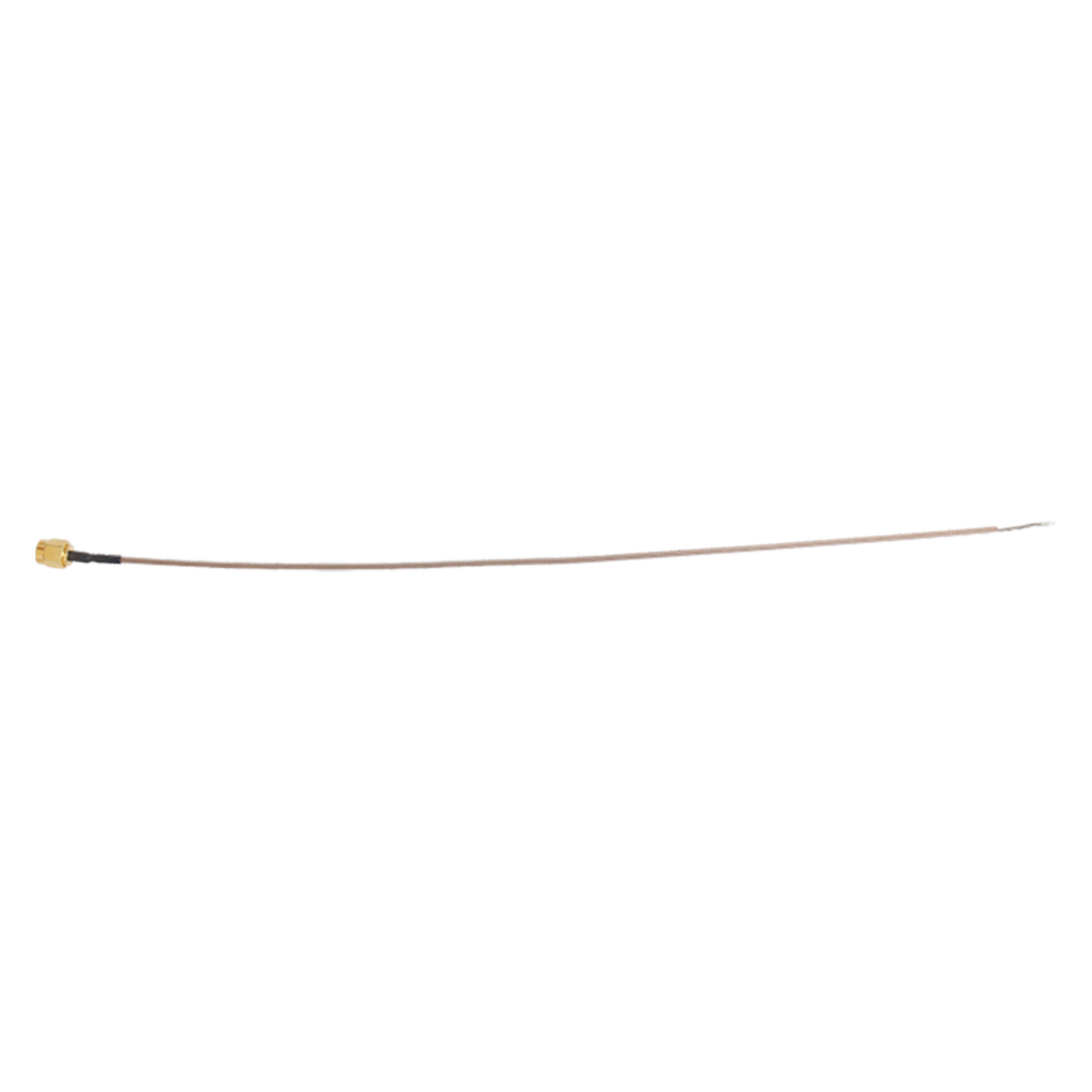

  • 1x W006 Lötleitung
💡
Gut zu wissen: Der C4-09 Adapter funktioniert ausschließlich in Kombination mit dem OBDSTAR KeyMaster G3 oder DC706. Überprüfen Sie vor der Verwendung, ob das Host-Tool über die richtige Softwarelizenz und Firmware-Version für MB91F526-Bearbeitungen verfügt.

Technische Spezifikationen

Spezifikation Beschreibung
Produktmarke OBDSTAR
Produktmodell C4-09 (MB91F526) Adapterkit
Typ Adapterkit für BCM- und BDMC-Bearbeitung
Ziel-IC Fujitsu/Cypress MB91F526
Unterstützte Vorgänge FLASH Lesen/Schreiben, DFLASH Lesen/Schreiben, Entschlüsselung von Wegfahrsperrdaten
Kompatible Werkzeuge OBDSTAR KeyMaster G3, OBDSTAR DC706
Anschluss 25-poliger Stecker zum Host-Tool, Lötleitungen zum BCM
Mitgelieferte Kabel W004 Lötleitung zum Lesen/Schreiben, W006 Lötleitung
