OBDSTAR  |  SKU: EM001

OBDSTAR (EM001) | NIU 5-poliges OBD – 16-poliges OBD2 Adapterkabel | Moped

€24,95 inkl.
€20,62 exkl.

Garantie direkt über AsTools

Wir bearbeiten Garantieansprüche selbst, schnell und ohne Einschaltung des Herstellers. Dank unseres eigenen Ersatzteillagers und technischer Expertise können wir dir in der Regel sofort helfen. Nur in Ausnahmefällen senden wir das Produkt dennoch an den Lieferanten weiter.

2 Jahre Garantie auf alle Produkte

Alle unsere Produkte werden mit 2 Jahren Herstellergarantie geliefert. So bist du für langfristige Qualität und Service abgesichert.

Einfach zurückgeben

Du kannst deine Rücksendung ganz einfach über dein Konto beantragen. Wir senden dir das Rücksendeetikett per E-Mail zu. Die Rücksendekosten trägst du selbst.

Professioneller Kundenservice

Unsere Experten stehen bereit, um Ihnen schnell und fachkundig zu helfen, sowohl online als auch in unserem physischen Geschäft. Fragen? Kontaktieren Sie uns gerne!

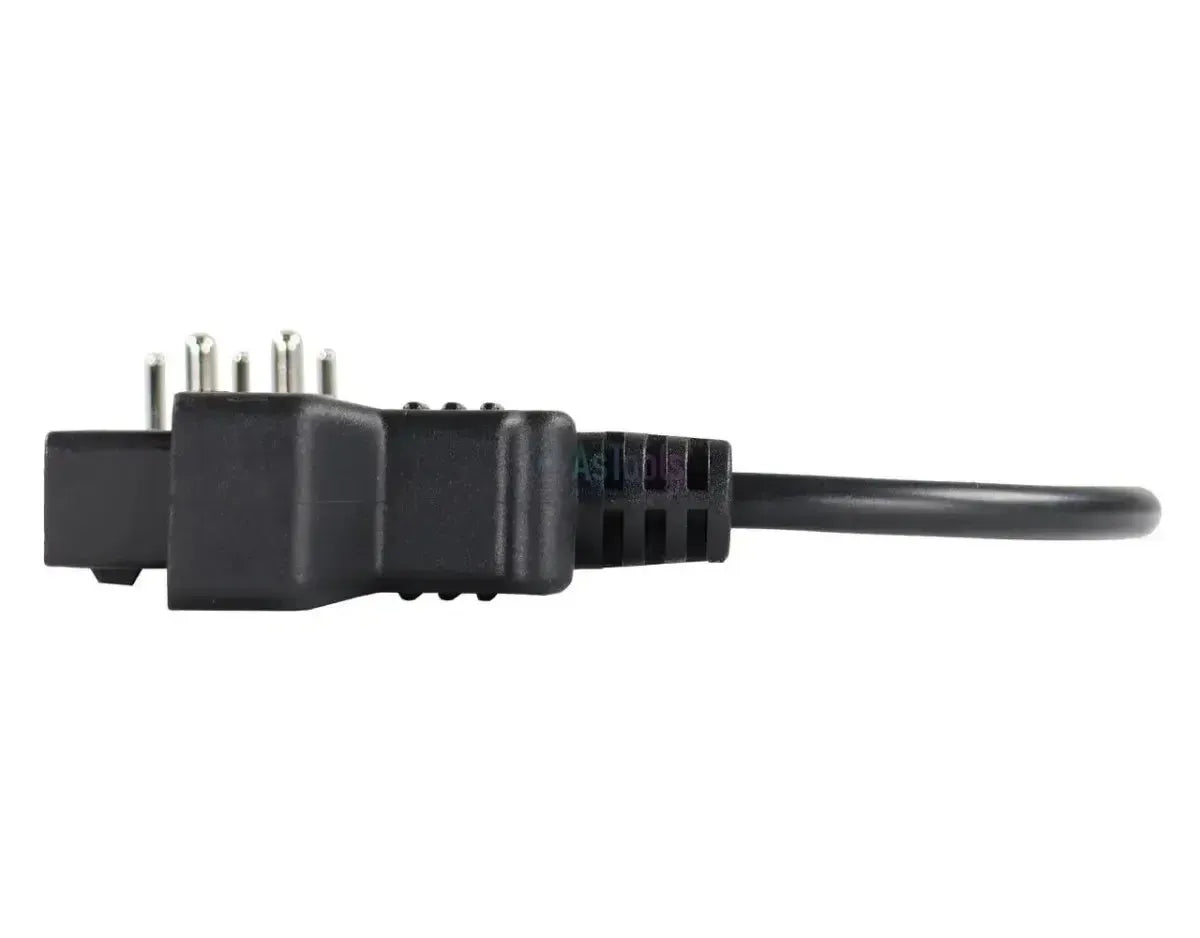

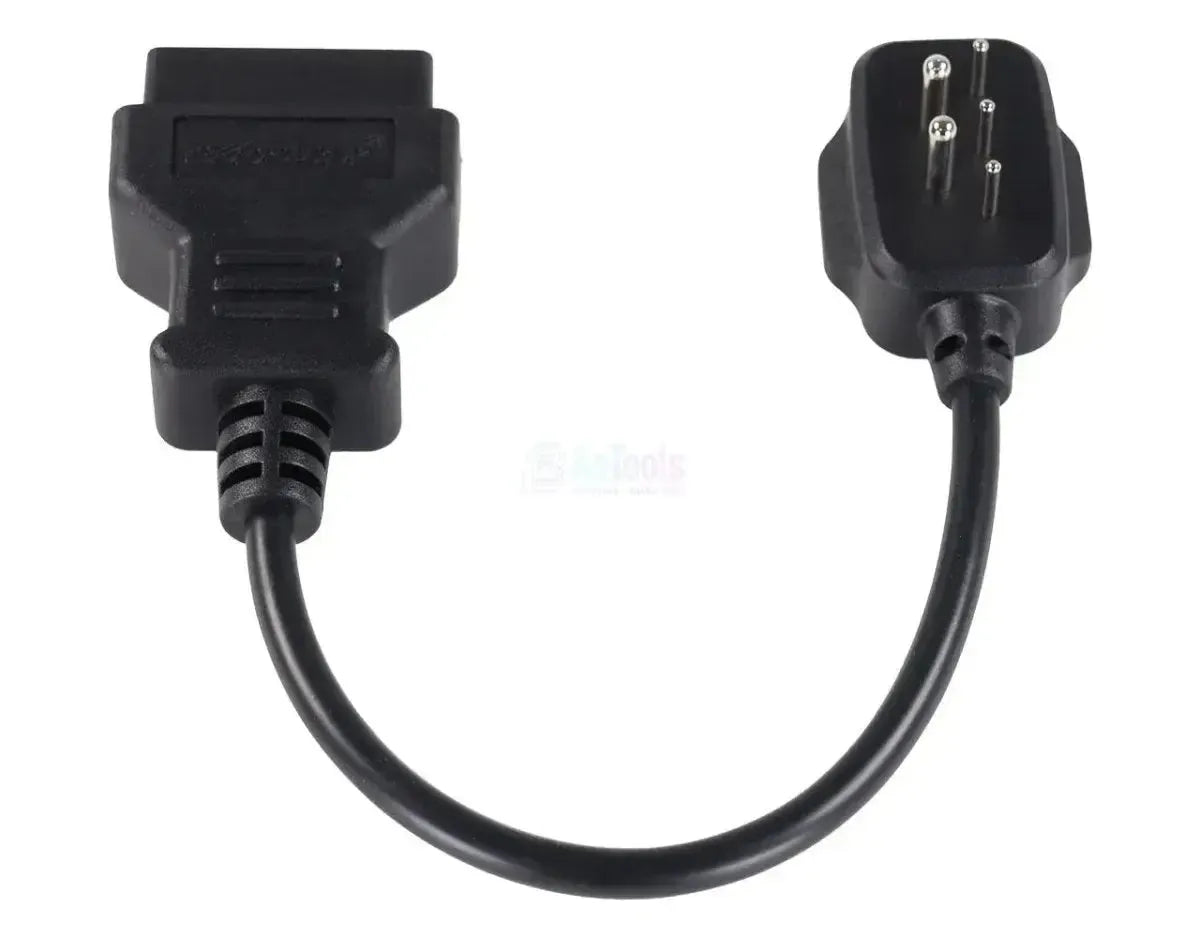

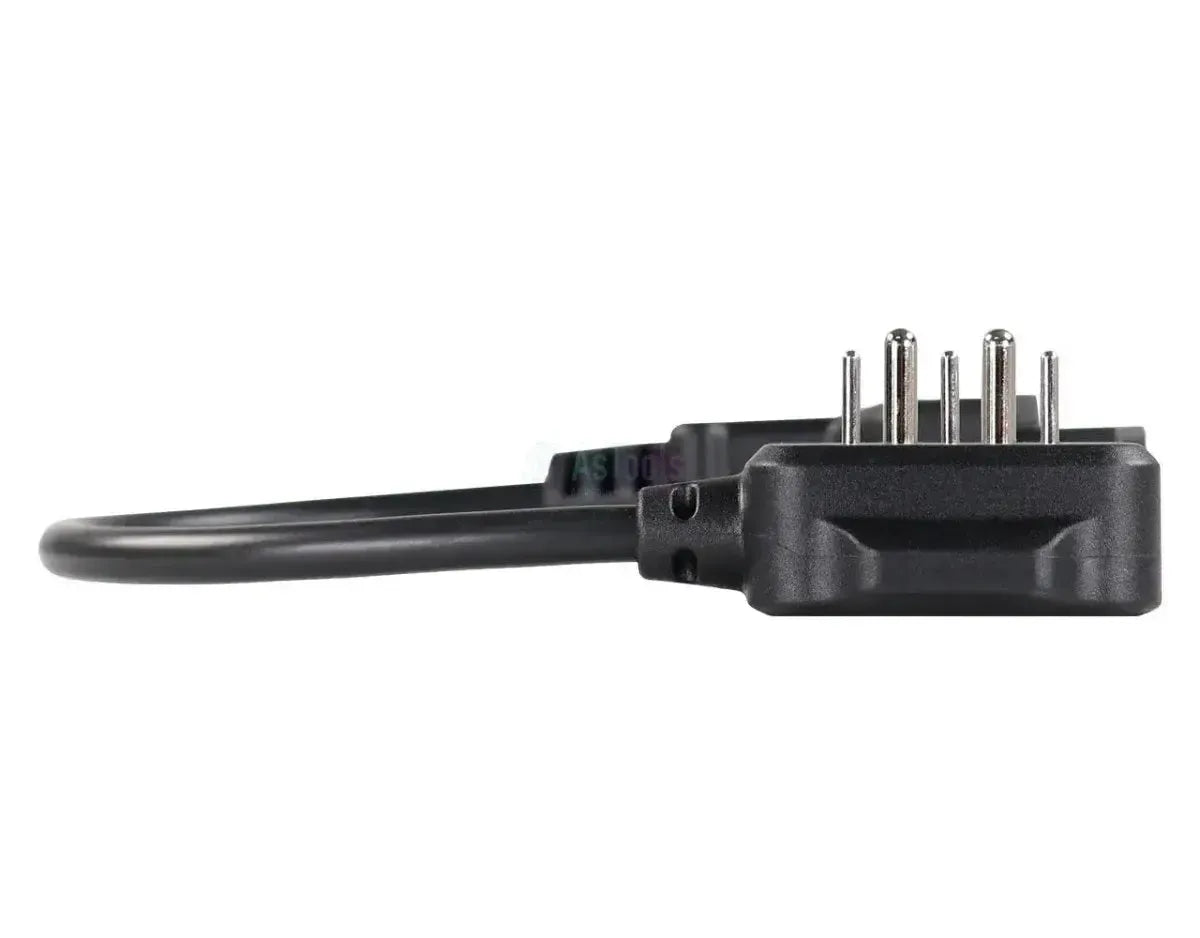

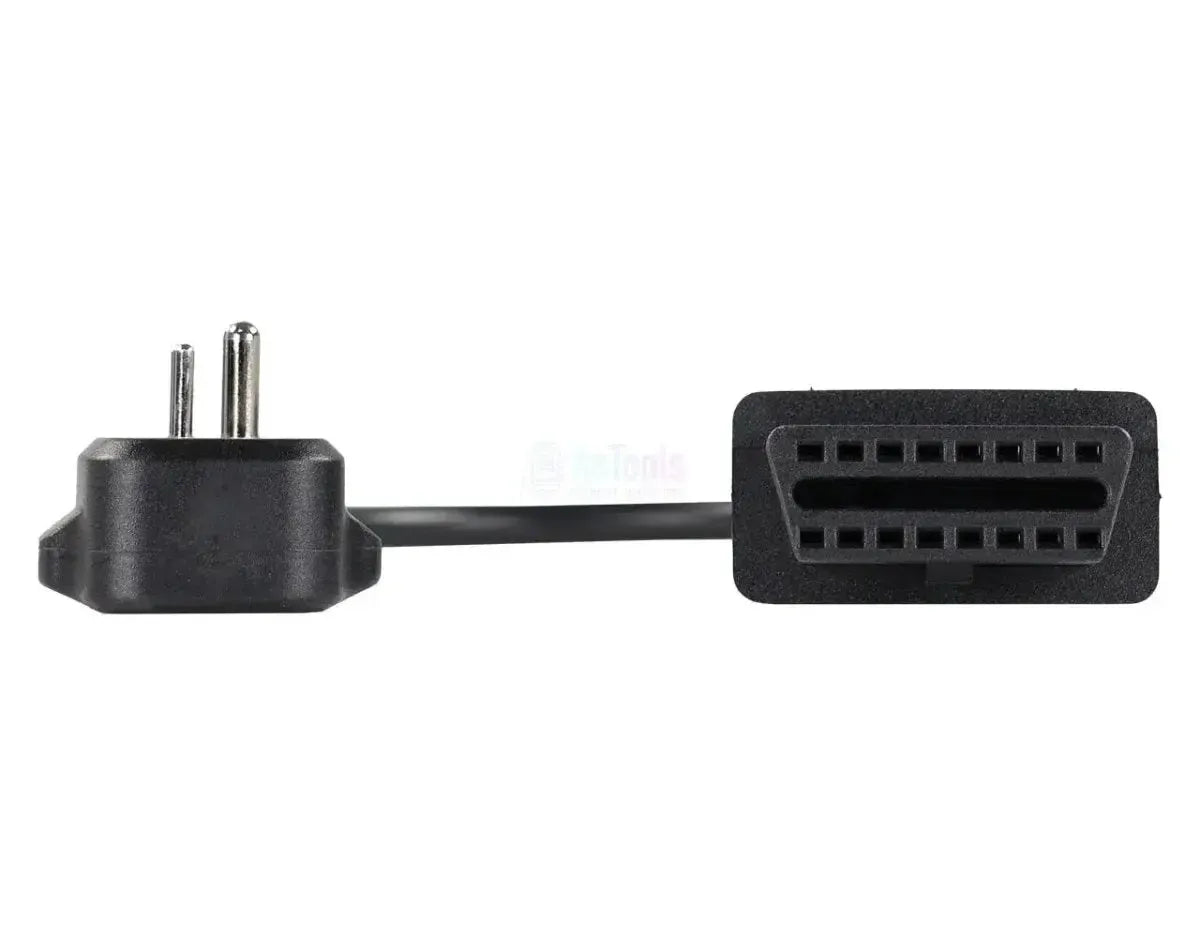

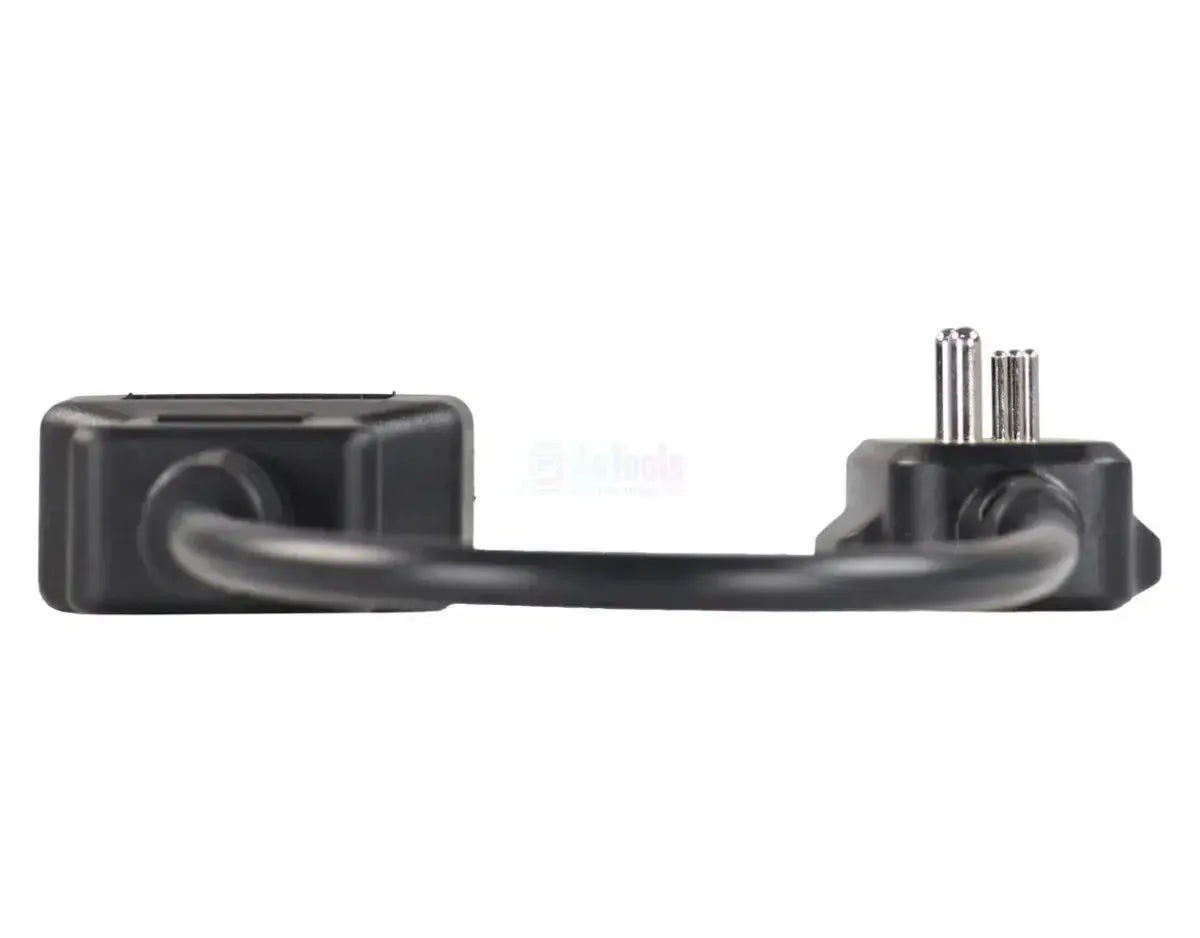

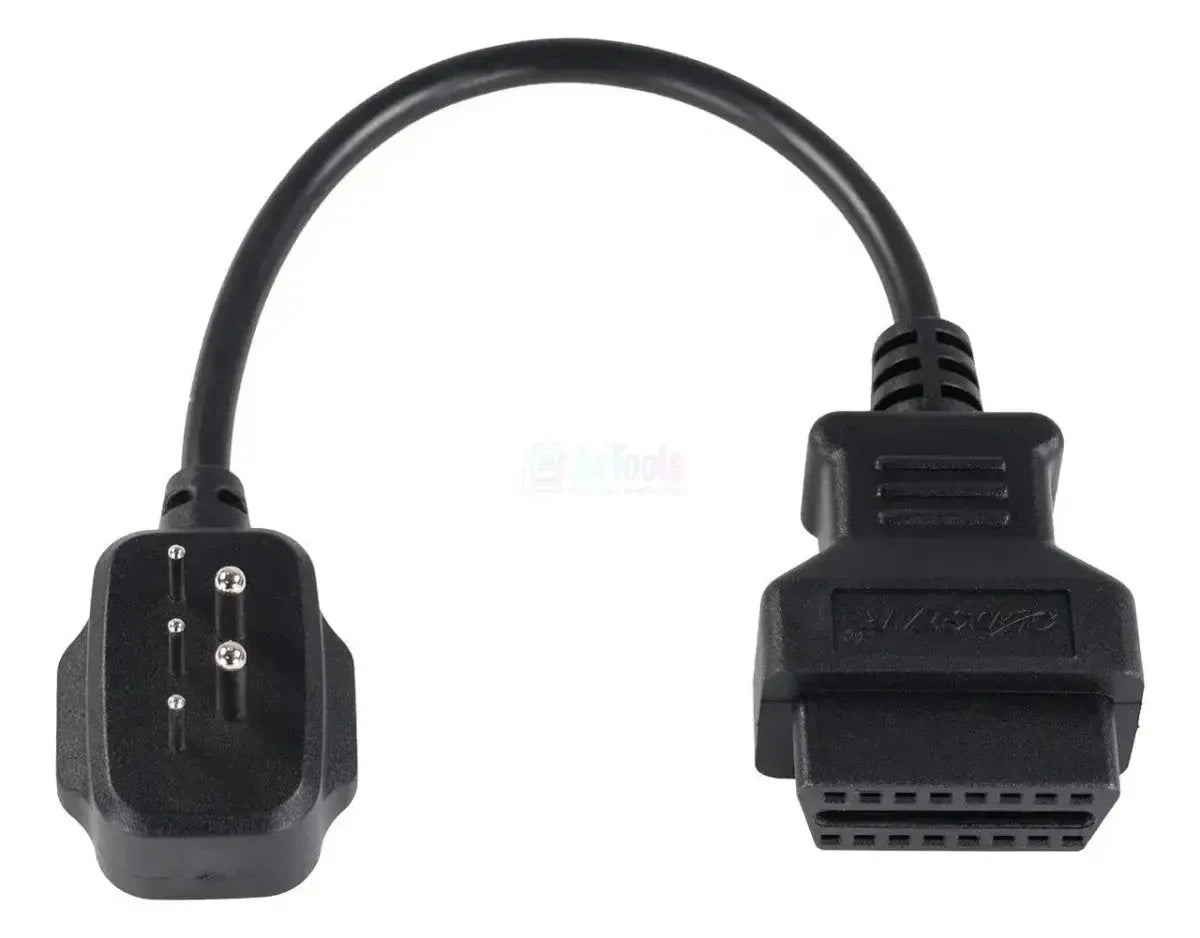

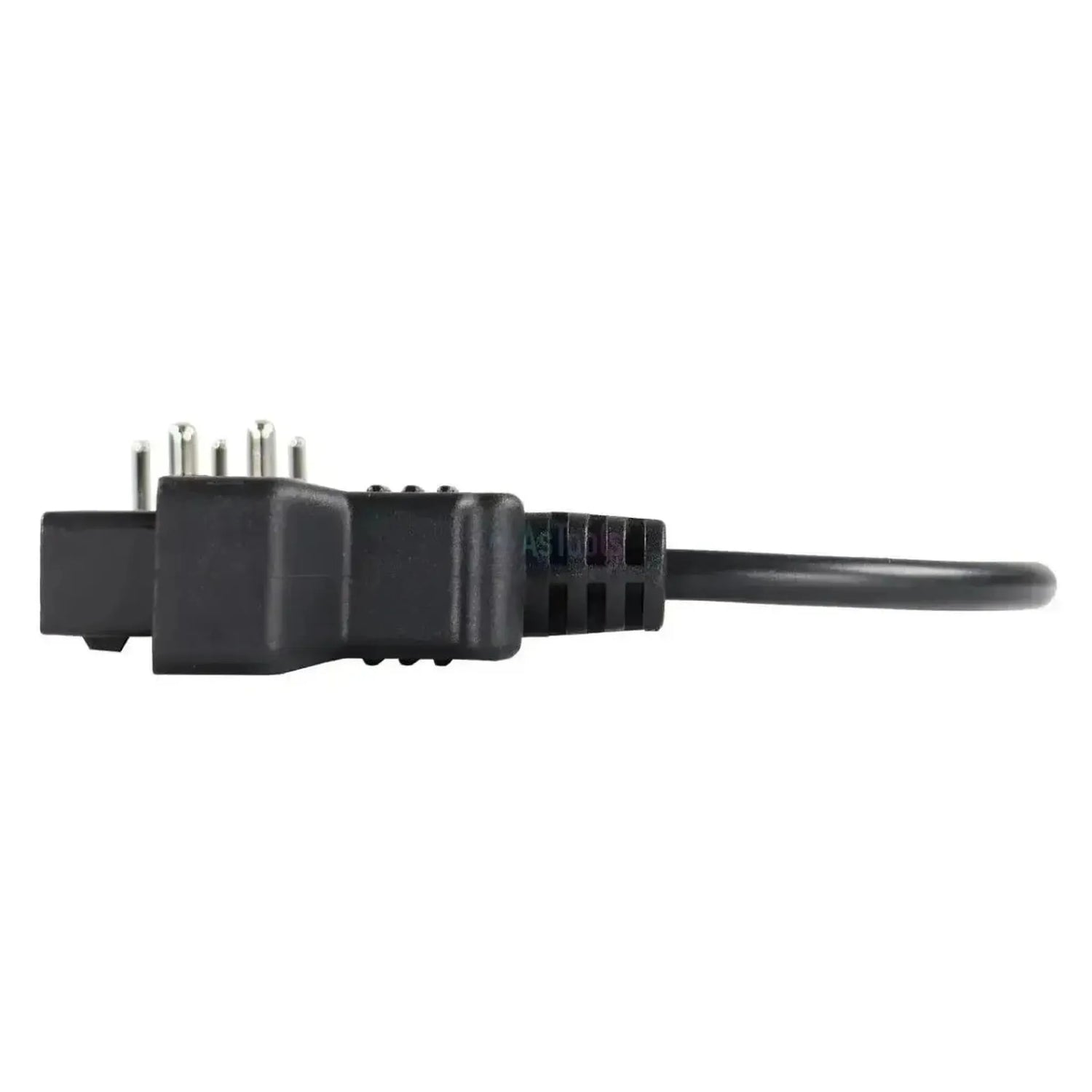

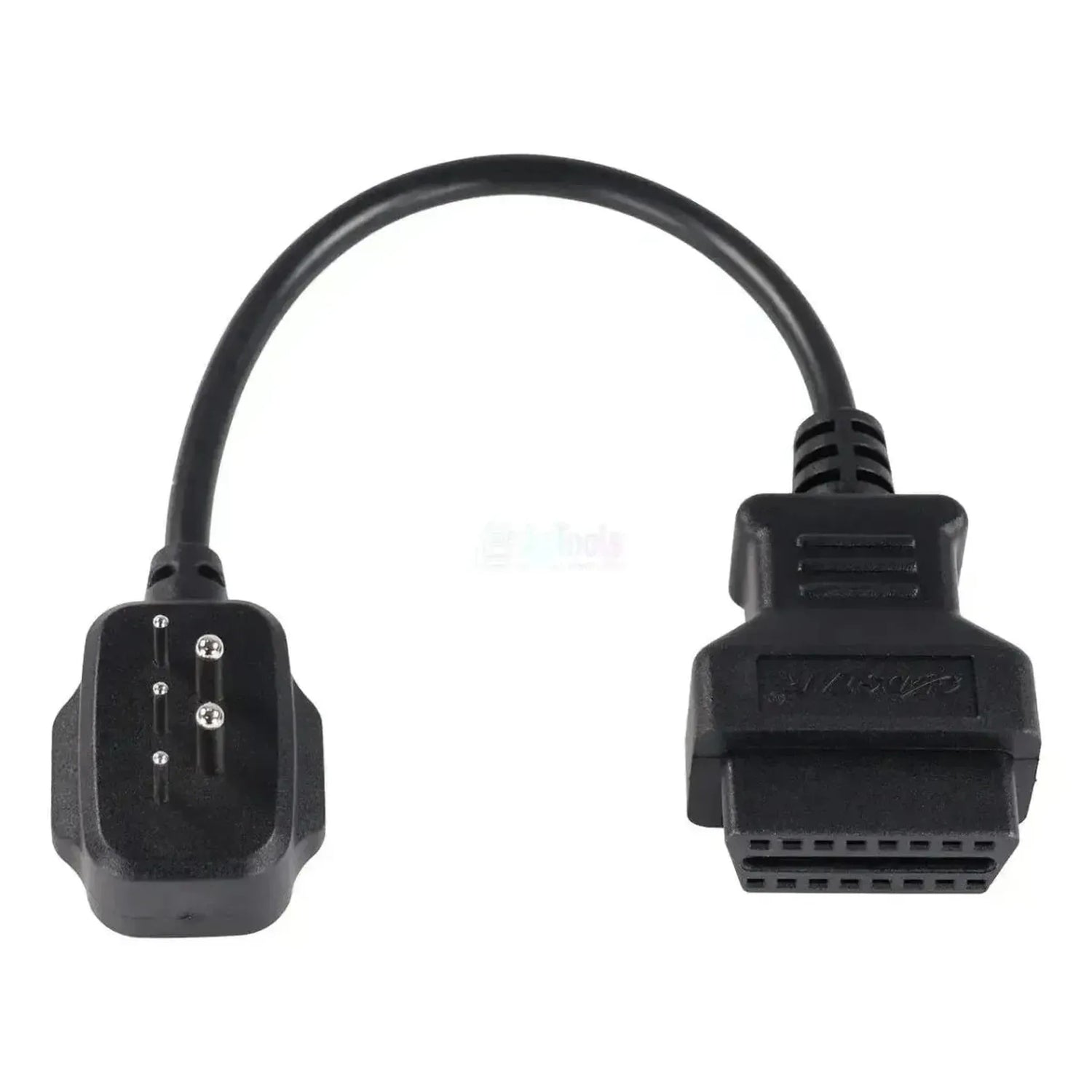

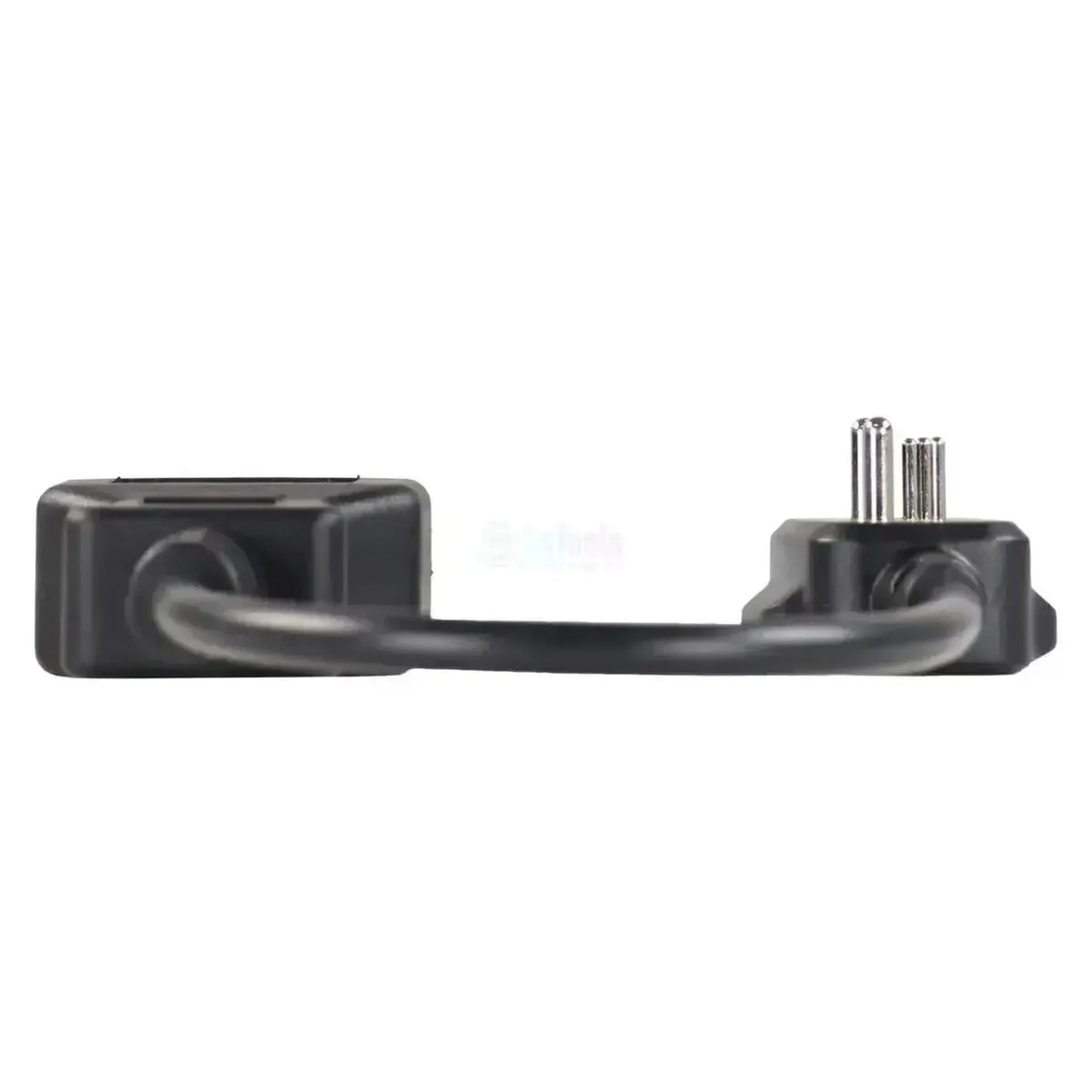

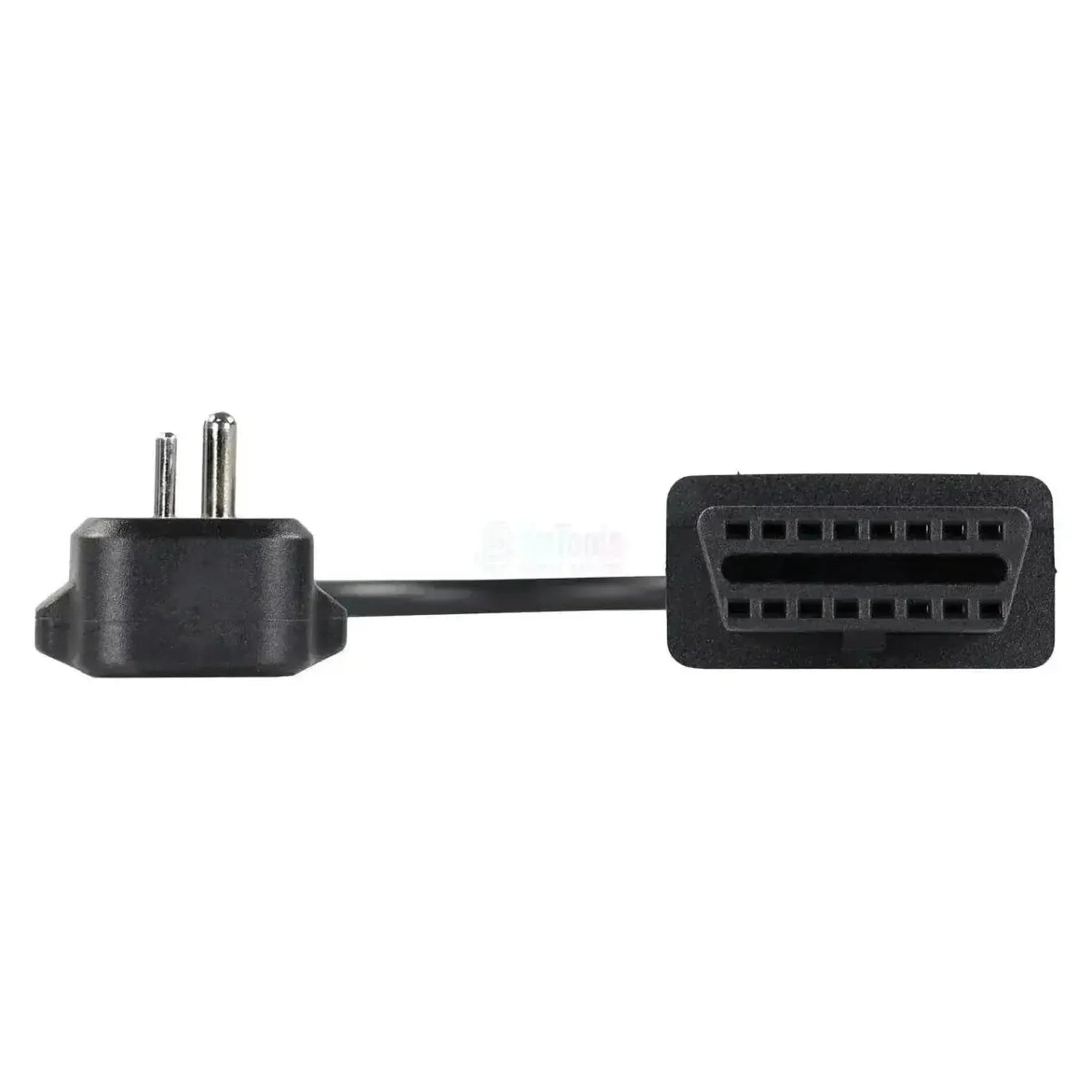

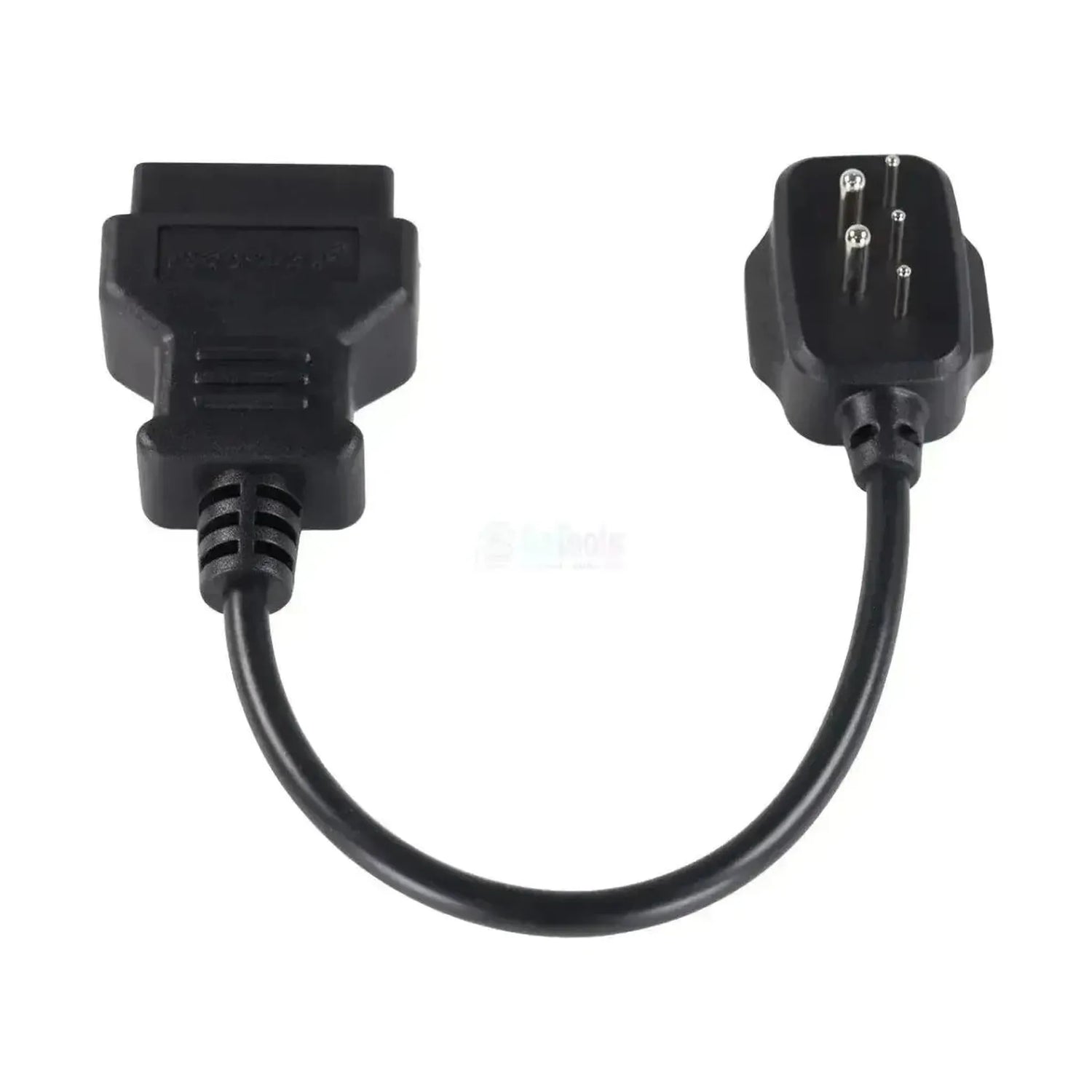

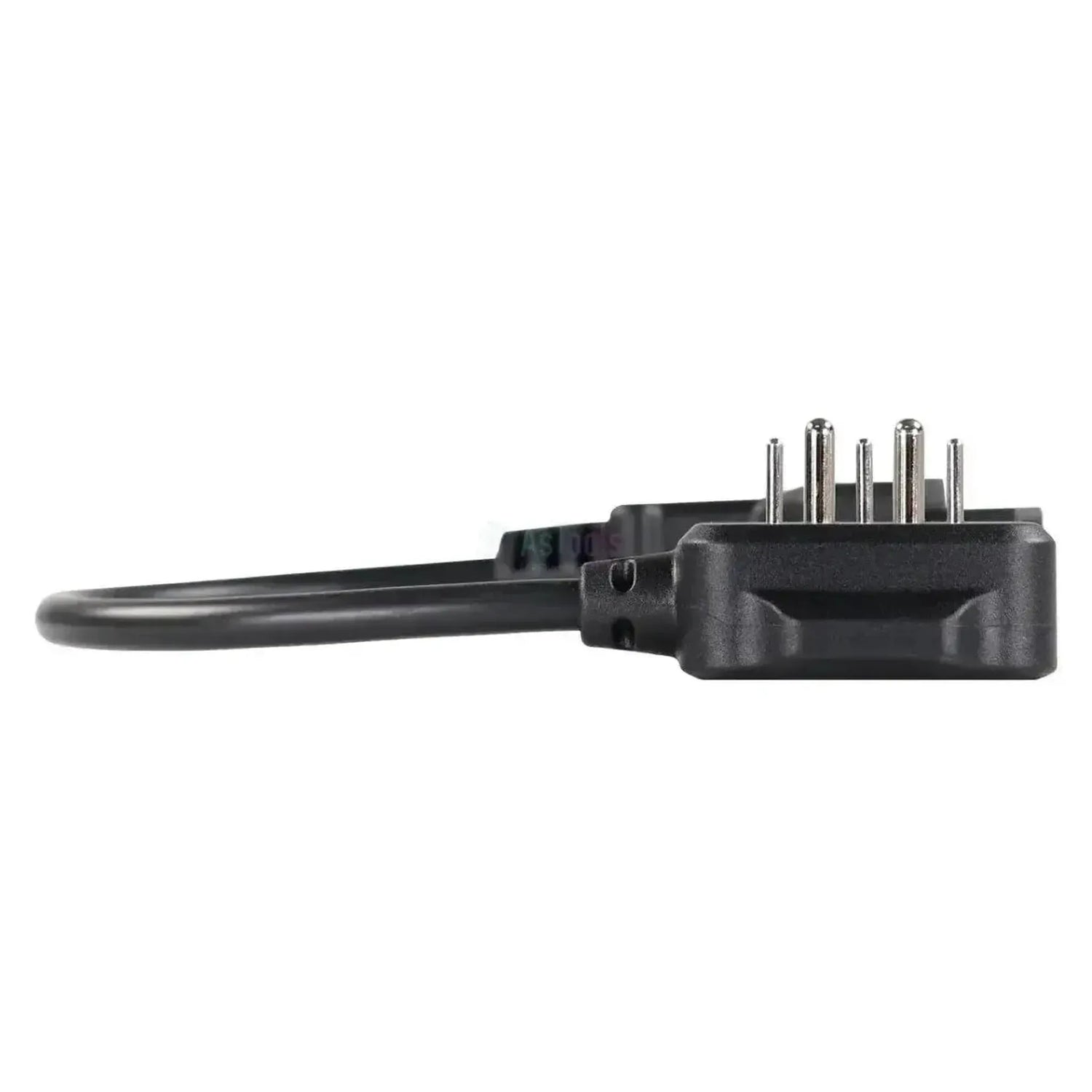

Der OBDSTAR EM001 ist das Adapterkabel für den 5-poligen OBD-Anschluss von NIU-Elektrorollern. Es wandelt diesen Anschluss in einen Standard-16-poligen OBD2-Stecker (J1962) um. Die 5-polige Seite wird an die Diagnosebuchse des Elektrorollers angeschlossen; die 16-polige Seite an Ihr Diagnosegerät oder an einen zwischengeschalteten RS232/RS485-Konverter.

NIU setzt bei seinen Elektrorollern auf einen proprietären 5-poligen Diagnosestecker statt auf den Standard-OBD2-Anschluss von Autos. Das Kabel verbindet sowohl mit der Batteriediagnoseport als auch mit der Fahrzeugdiagnoseverbindung und macht damit Daten aus dem Batteriemanagementsystem (BMS) verfügbar – zusätzlich zu den regulären Diagnosedaten.

Das Kabel erschließt die Diagnosebuchse des Elektrorollers; was Sie daraus auslesen, hängt von der Software Ihres eigenen Geräts ab. Der Hersteller nennt die NIU U-Serie und M-Serie als unterstützte Baureihen, ohne spezifische Baujahre anzugeben.

VORTEILE

✔Zugriff auf BMS-Daten — das Kabel verbindet direkt mit der Batteriediagnoseport, sodass Batteriezustand und Zelldaten auslesbar werden.
✔Zwei NIU-Baureihen mit einem Kabel — sowohl die U-Serie als auch die M-Serie nutzen denselben 5-poligen Anschluss.
✔Standard-16-polige Gerätseite — die Gerätseite ist ein gängiger J1962-Stecker, sodass ein Gerät mit Standard-OBD2-Eingang direkt angeschlossen werden kann.
✔Kombinierbar mit einem Konverter — das Kabel kann als Standard-OBD-Verbindung zu einem RS232/RS485-Konverter für erweiterte Anwendungen genutzt werden.

HINWEISE

✕Bei 4-Zoll-Geräten ist ein Konverter erforderlich — für die MotoMaster muss zunächst ein RS232/RS485-Stecker zwischen Kabel und Gerät geschaltet werden; bei den 5-Zoll- und 7-Zoll-Geräten wie der MS50 und MS70 schließen Sie direkt an.
✕Der Konverter ist nicht enthalten — der RS232/RS485-Stecker wird nicht mitgeliefert und muss für diese Kombinationen separat erworben werden.
✕Nur mit OBDSTAR-Geräten — das Kabel ist ein OBDSTAR-Zubehör und ist nicht für Diagnosesysteme anderer Hersteller vorgesehen.
✕Erweitert die Fahrzeugabdeckung nicht — welche NIU-Modelle und Funktionen tatsächlich unterstützt werden, bestimmt die Software Ihres eigenen Geräts.

Anwendungen und Funktionalitäten

Über diese Verbindung erreichen Sie die Diagnosebuchse und die Batterieseite des Elektrorollers.

Steuergeräte, die Sie erreichen

  • Batteriemanagementsystem (BMS): erreichbar über direkte Verbindung mit der Batteriediagnoseport für Batteriezustand und Zelldaten.
  • Fahrzeugdiagnose-Anschluss: die reguläre Diagnosebuchse des Elektrorollers für Fehlercode-Auslesung und Systemprüfung.

Das können Sie tun

  • BMS-Daten auslesen: den Status des Batteriepakets und die Zelldaten abfragen.
  • Fehlercodes auslesen: die gespeicherten Fehlercodes des Elektrorollers abrufen zur Systemdiagnose.
  • Spezialfunktionen nutzen: Informationsabfragen und spezifische Funktionen über die Fahrzeugdiagnose-Buchse ausführen.
  • Zusätzliche Adapter anschließen: das Kabel als Standard-OBD-Anschluss verwenden, beispielsweise zu einem RS232/RS485-Konverter.
  • Wichtig: welche Daten und Funktionen verfügbar sind, unterscheidet sich je nach Modell und OBDSTAR-Gerät.

Kompatible Fahrzeuge und Anwendungen

Entscheidend ist der 5-polige NIU-Anschluss, nicht das Modell. Die Quelle nennt die U-Serie und die M-Serie als unterstützte Baureihen und gibt dabei keine Baujahre an; überprüfen Sie daher den Stecker am Elektroroller selbst.

NIU:

  • U-Serie: Modelle mit 5-poligem OBD-Anschluss.
  • M-Serie: Modelle mit 5-poligem OBD-Anschluss.
💡
Gut zu wissen: Bei 5-Zoll- und 7-Zoll-Geräten wie dem MS50 und MS70 schließen Sie den EM001 direkt an; bei einem 4-Zoll-Gerät wie dem MotoMaster benötigen Sie zunächst einen RS232/RS485-Konverter. Überprüfen Sie vor der Bestellung, welche Bildschirmgröße Ihr Gerät hat und ob Sie diesen Konverter noch benötigen.

Lieferumfang

  • 1x OBDSTAR (EM001) | NIU 5-polig OBD – 16-polig OBD2 Adapterkabel | Elektroroller

Technische Spezifikationen

Spezifikation Beschreibung
Marke OBDSTAR
Artikelnummer EM001
Typ Adapterkabel
Anwendung Diagnose von Elektrorollen
Fahrzeug-seitiger Anschluss 5-Pin-OBD (NIU)
Geräteseitige Verbindung 16-Pin-OBD2 (J1962)
Steuergeräte Batteriemanagementsystem (BMS) und Fahrzeugdiagnose-Schnittstelle
Segment Motorroller
Unterstützte Marken NIU
Modellbereich NIU U-Serie und M-Serie mit 5-Pin-OBD-Anschluss; Baujahre nicht spezifiziert
Erforderlich zur Verwendung OBDSTAR Auslesegerät mit Motorrad-Abdeckung, wie MS50, MS70 oder MotoMaster
Zusätzlich erforderlich RS232/RS485-Stecker bei 4-Zoll-Geräten wie dem MotoMaster (nicht enthalten)
Gewicht 0,1 kg
