OBDSTAR  |  SKU: M019

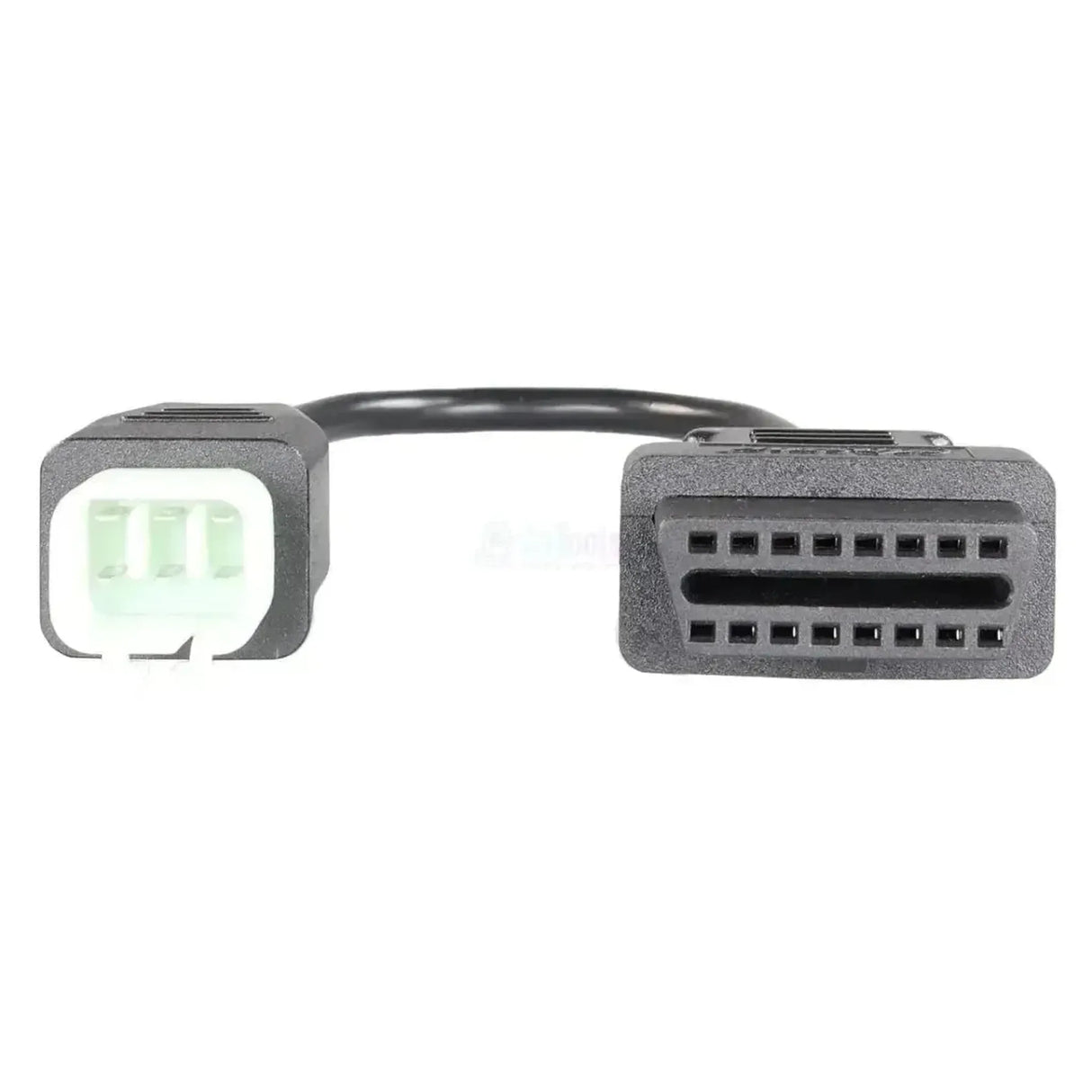

OBDSTAR (M019) | KTM 6-poliges OBD – 16-poliges OBD2 Adapterkabel | Motorrad

5,0 1 Bewertung
€24,95 inkl.
€20,62 exkl.

Garantie direkt über AsTools

Wir bearbeiten Garantieansprüche selbst, schnell und ohne Einschaltung des Herstellers. Dank unseres eigenen Ersatzteillagers und technischer Expertise können wir dir in der Regel sofort helfen. Nur in Ausnahmefällen senden wir das Produkt dennoch an den Lieferanten weiter.

2 Jahre Garantie auf alle Produkte

Alle unsere Produkte werden mit 2 Jahren Herstellergarantie geliefert. So bist du für langfristige Qualität und Service abgesichert.

Einfach zurückgeben

Du kannst deine Rücksendung ganz einfach über dein Konto beantragen. Wir senden dir das Rücksendeetikett per E-Mail zu. Die Rücksendekosten trägst du selbst.

Professioneller Kundenservice

Unsere Experten stehen bereit, um Ihnen schnell und fachkundig zu helfen, sowohl online als auch in unserem physischen Geschäft. Fragen? Kontaktieren Sie uns gerne!

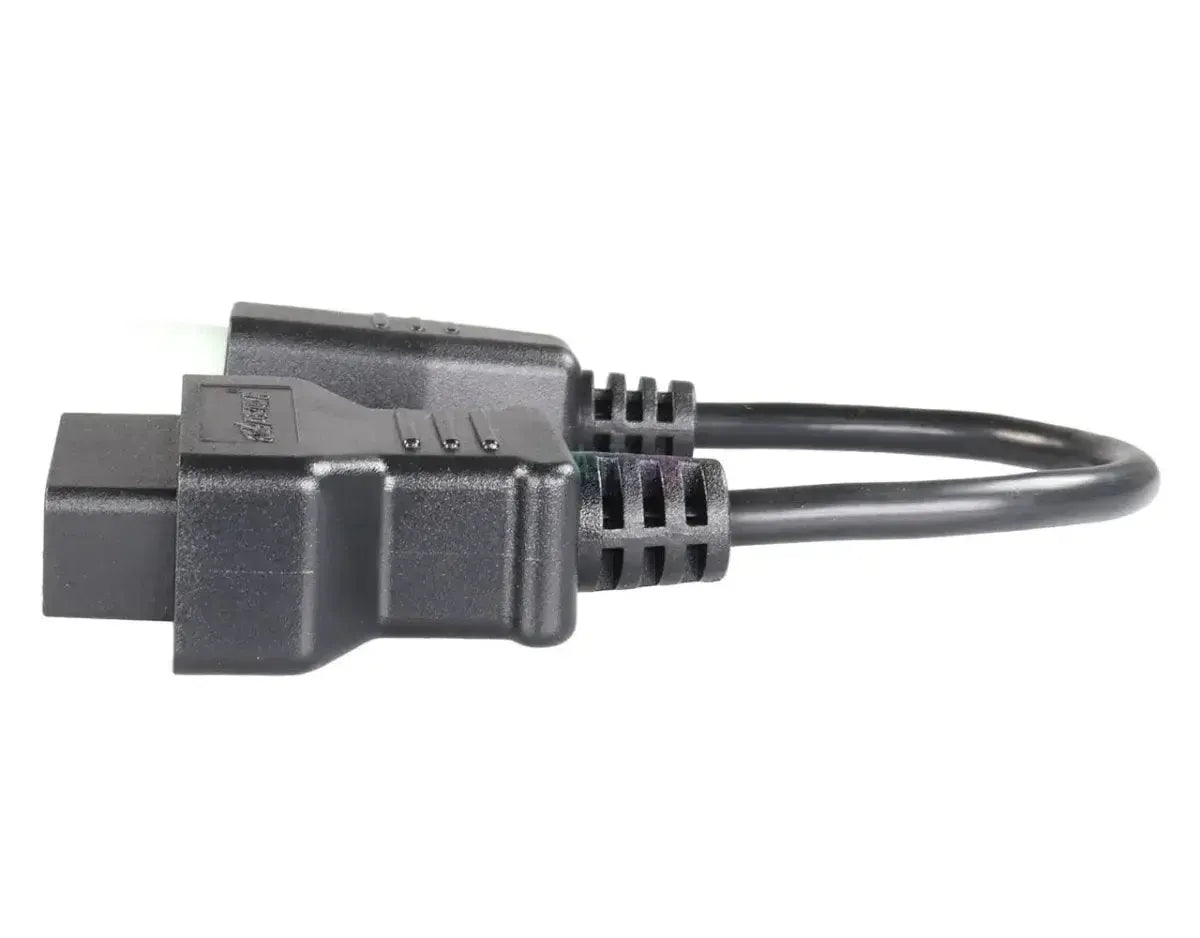

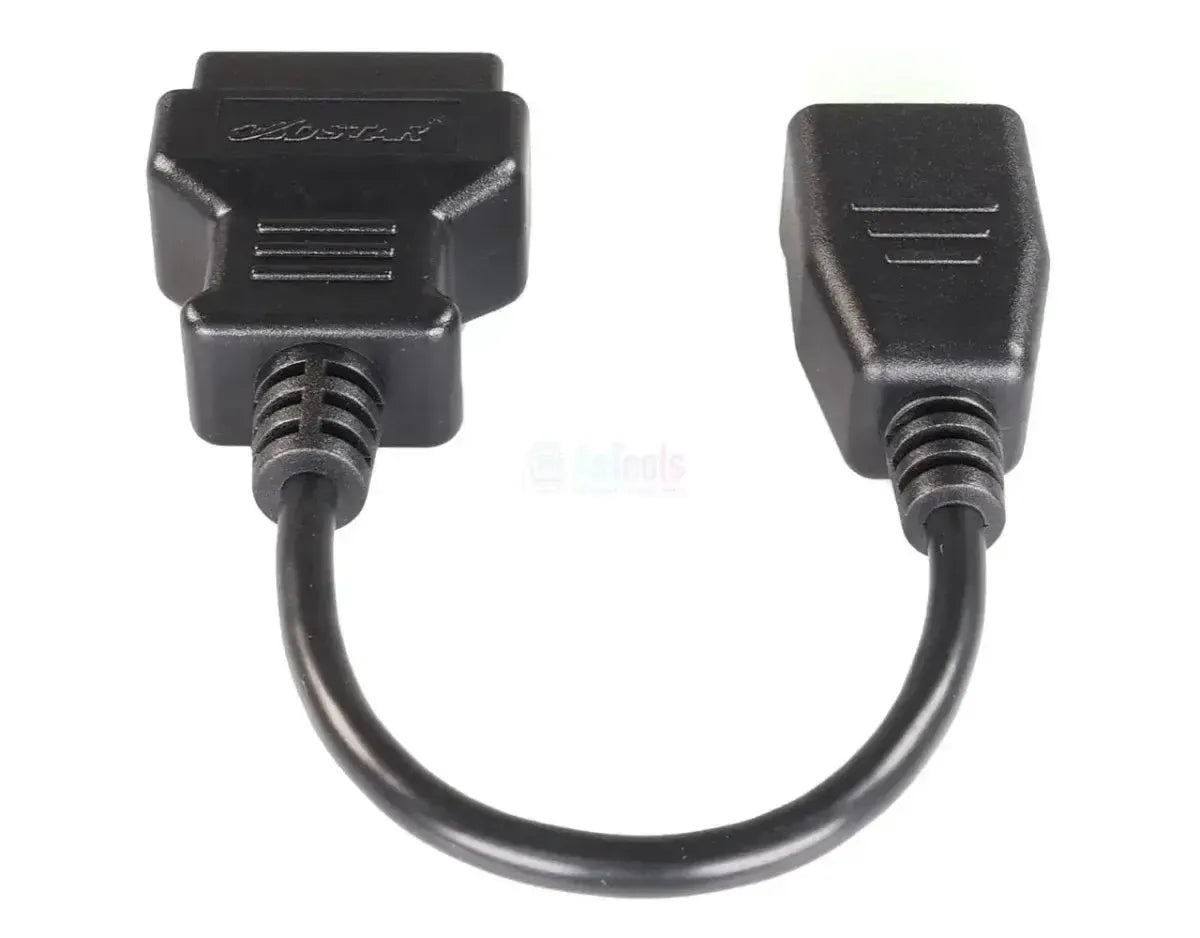

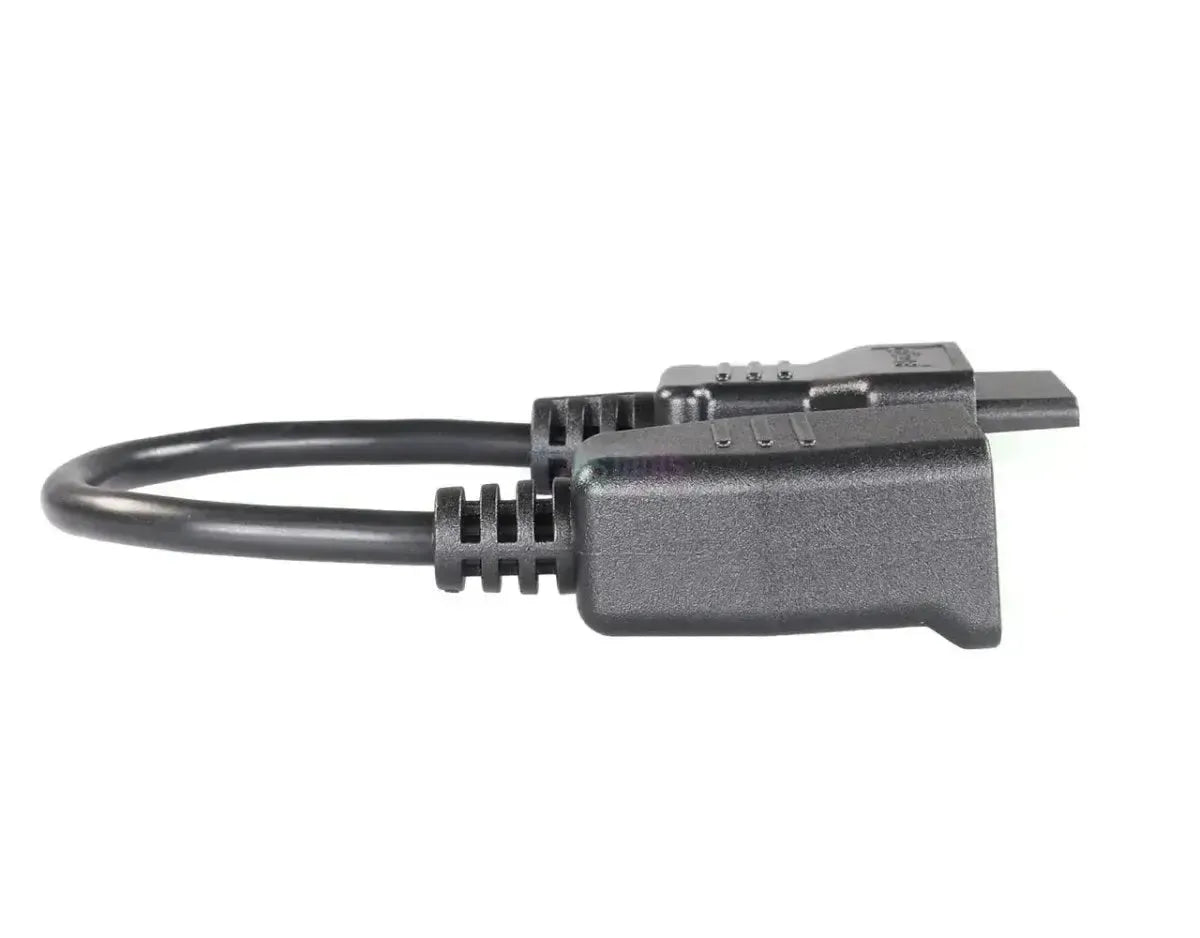

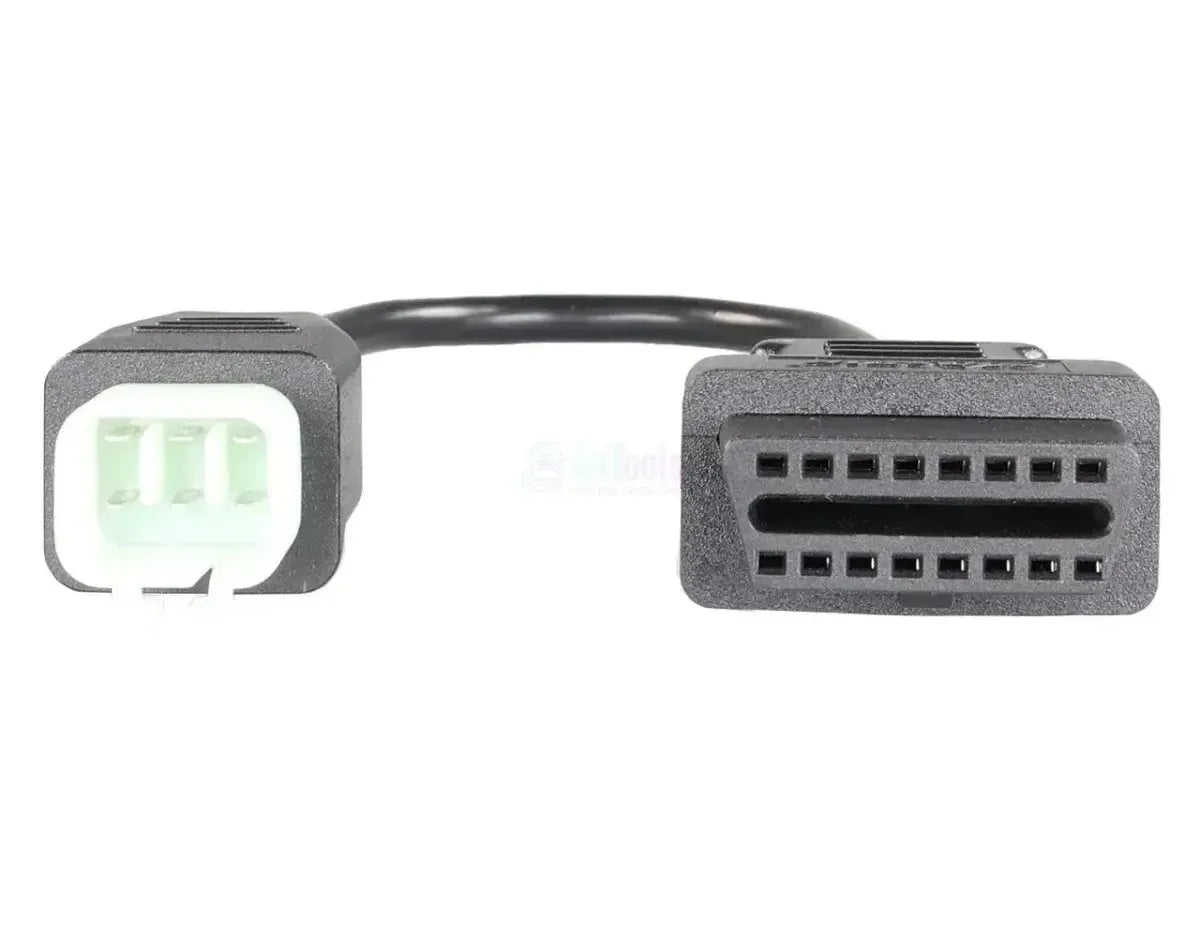

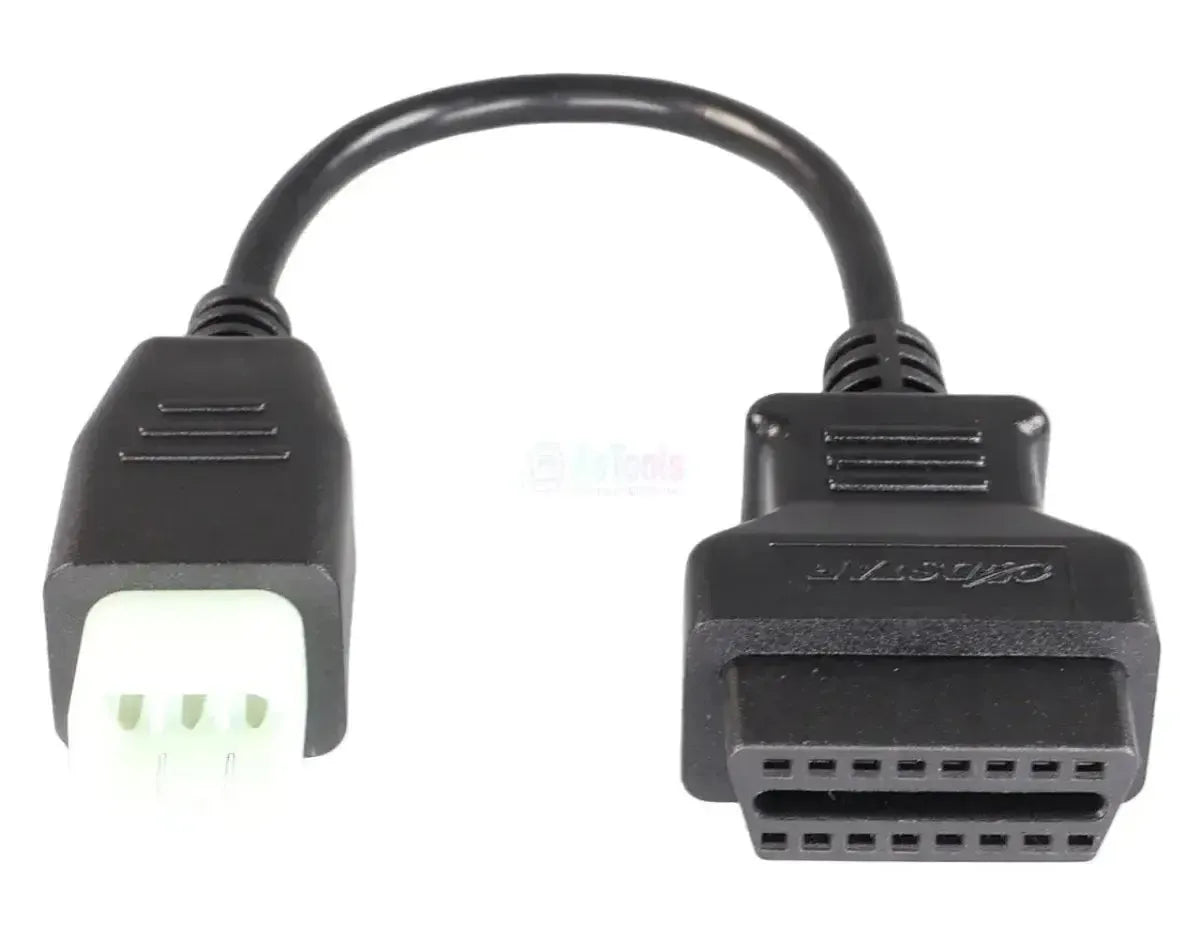

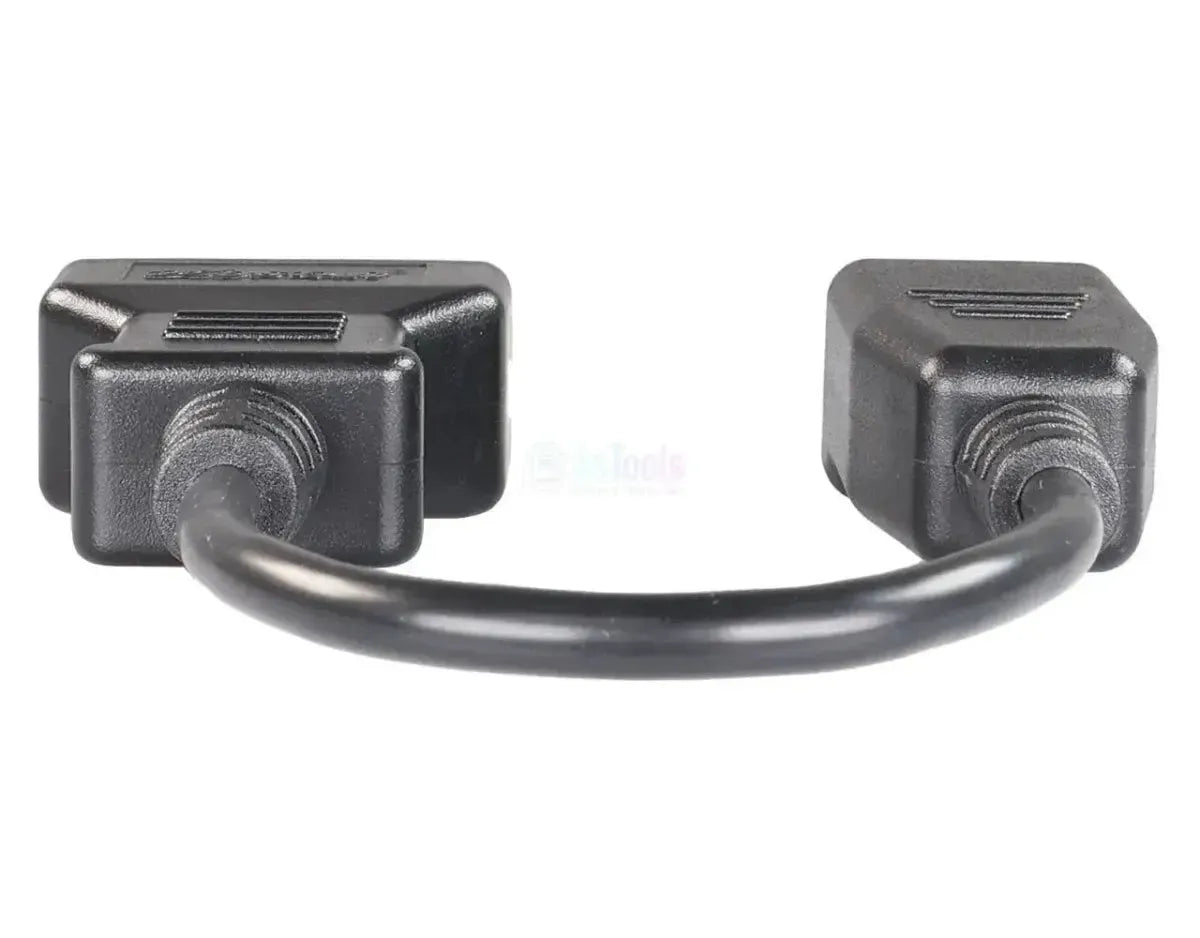

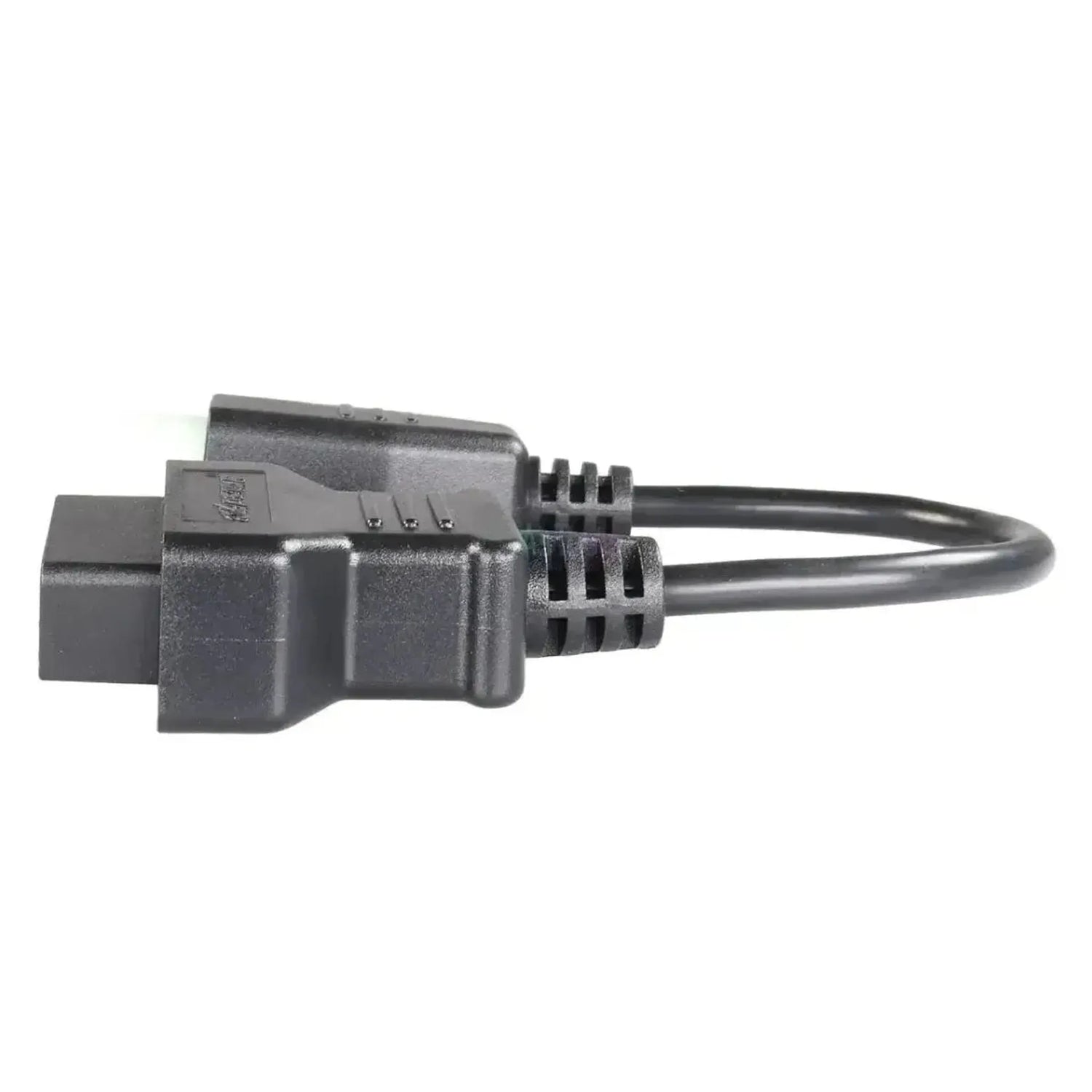

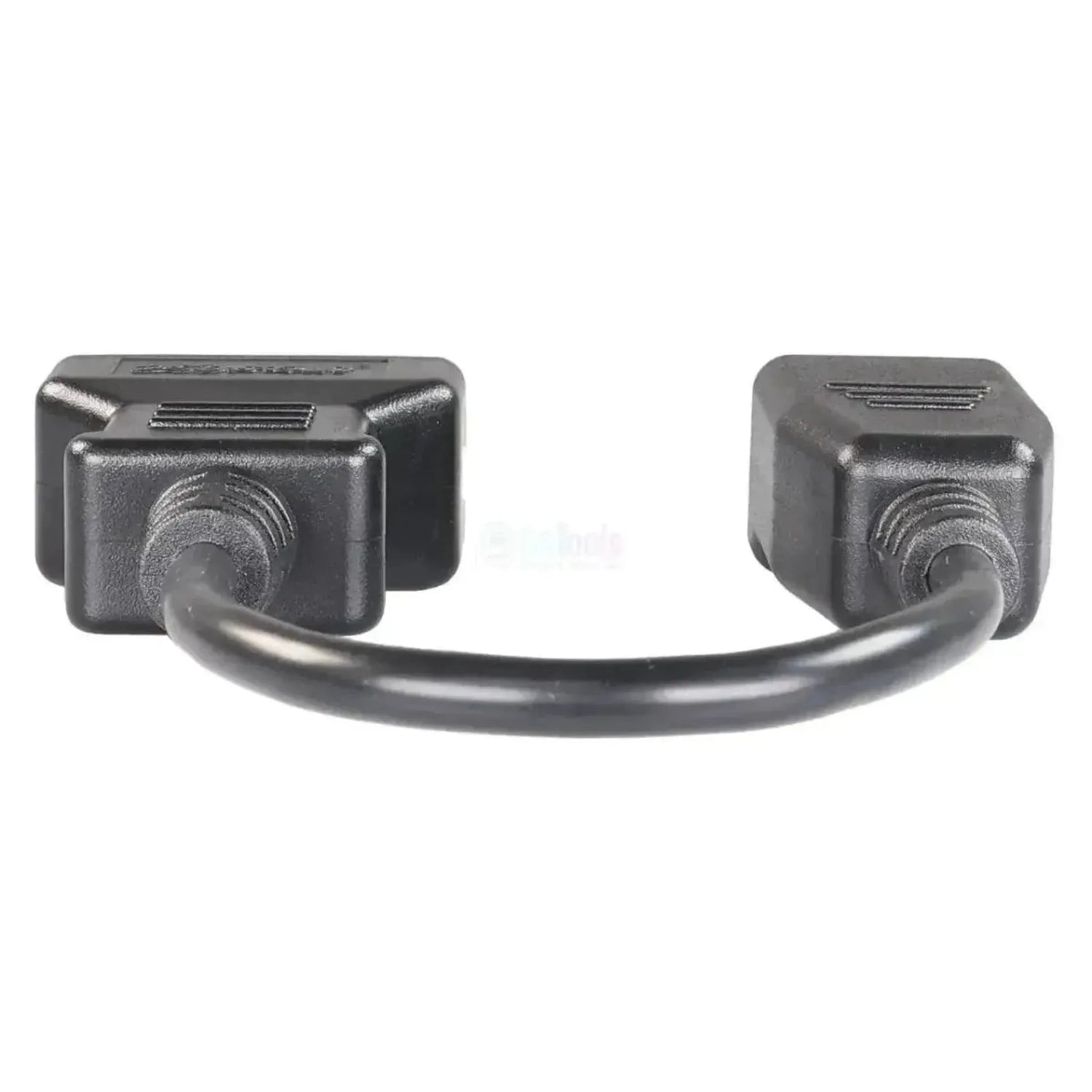

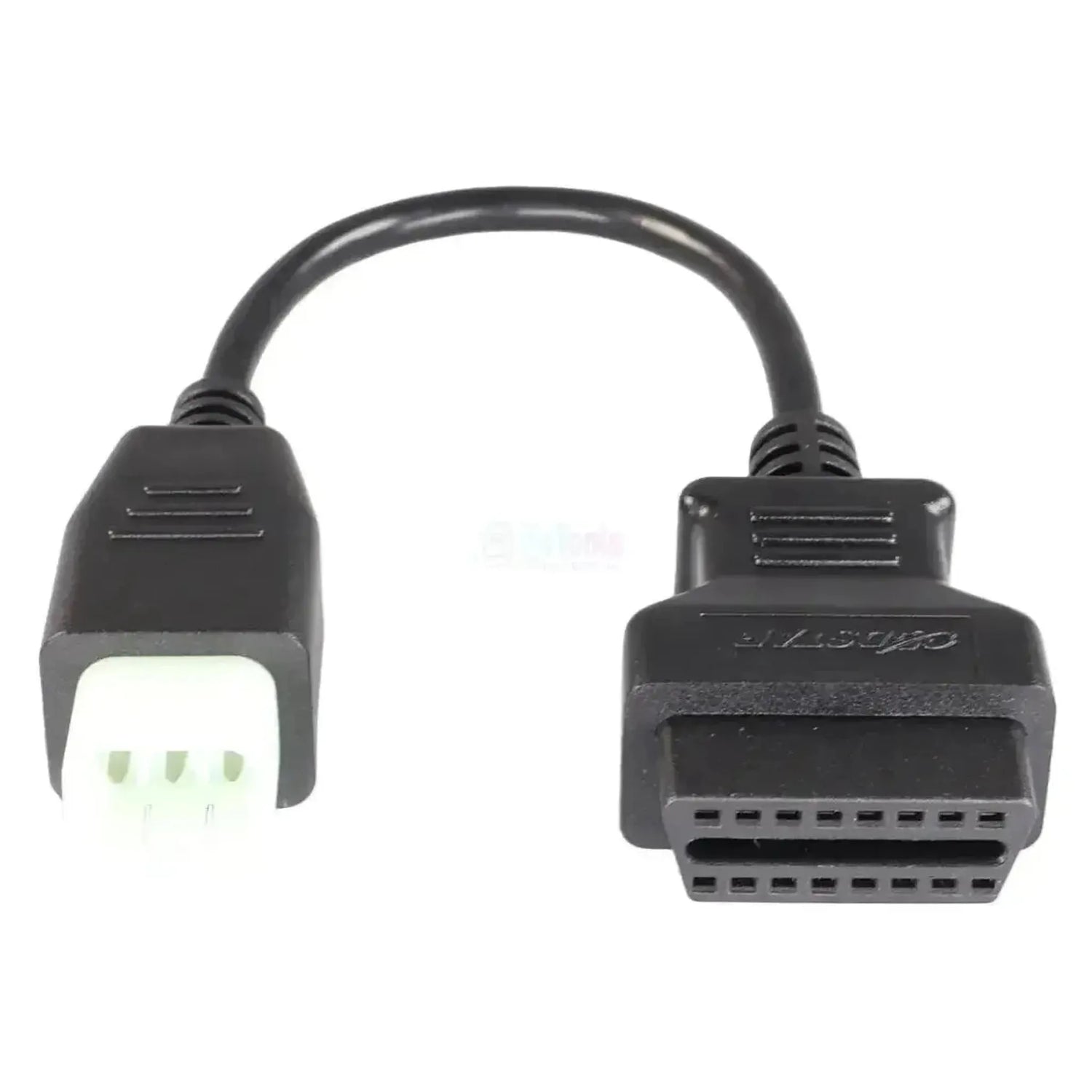

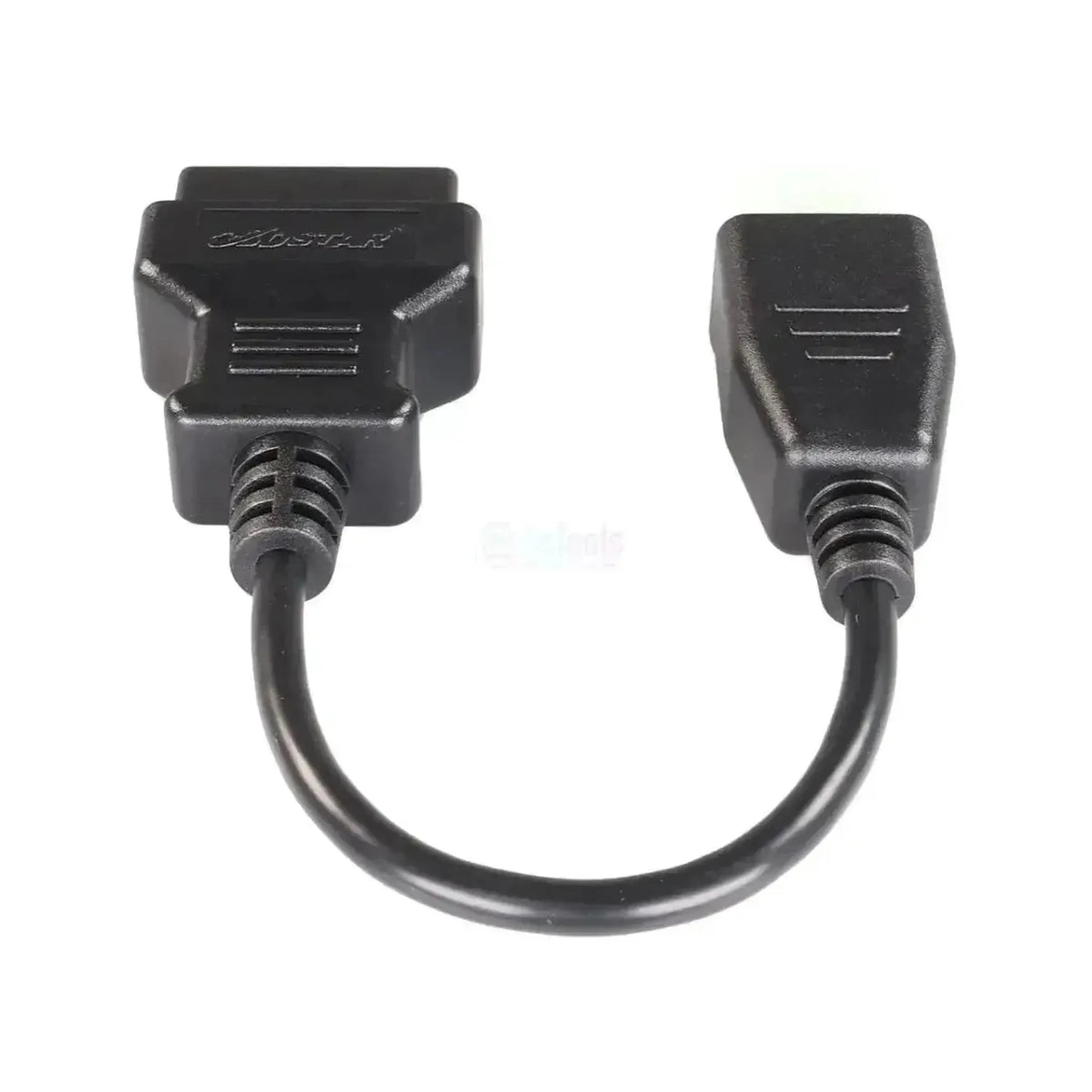

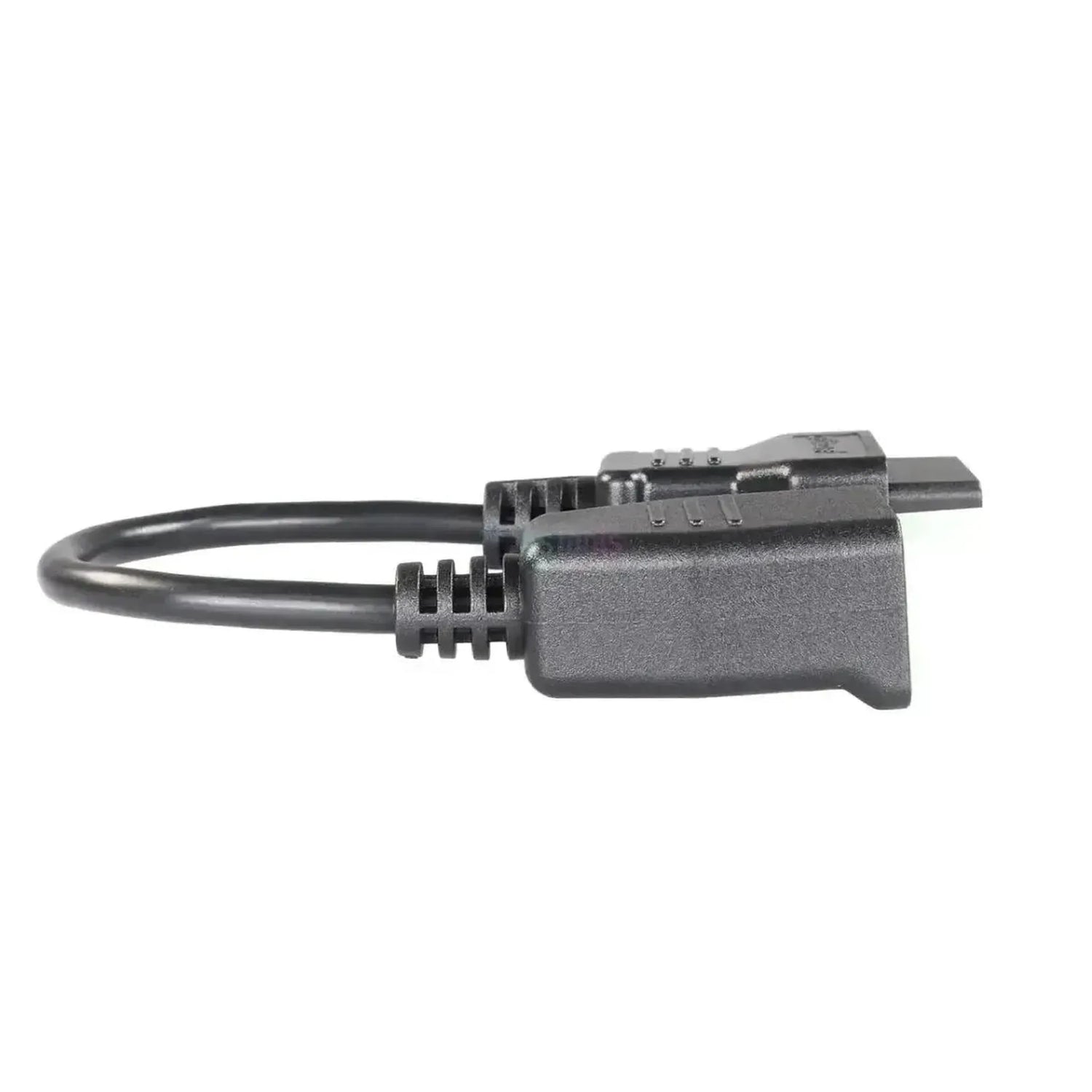

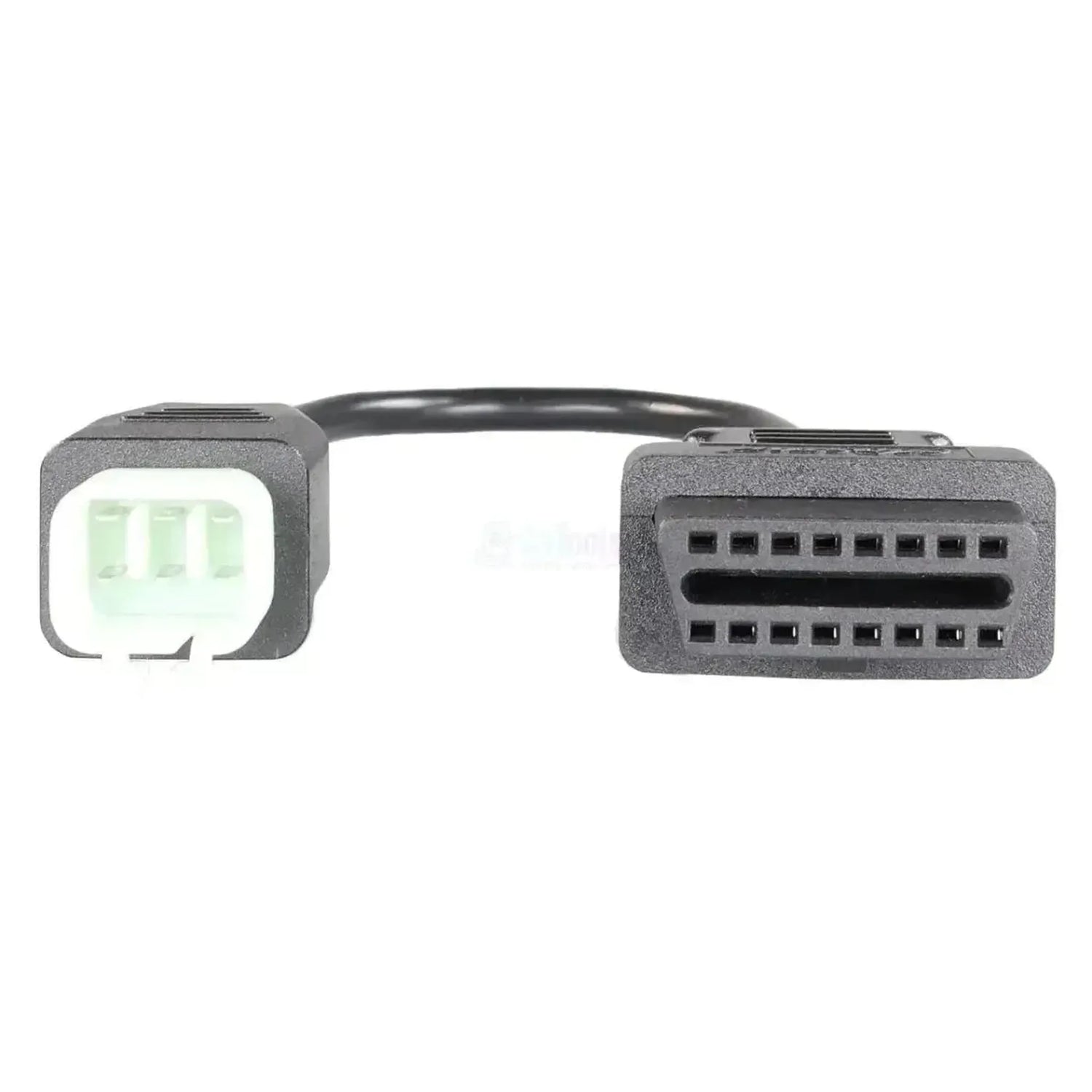

Der OBDSTAR M019 verbindet den 6-poligen Diagnosestecker von KTM mit dem 16-poligen OBD2 (J1962)-Anschluss Ihres OBDSTAR-Geräts. Auf der Fahrzeugseite sitzt ein kompakter 6-poliger Stecker, der auf den Diagnosestecker des Motorrads passt.

KTM nutzt bei einem großen Teil seiner Modelle einen proprietären 6-poligen Diagnosestecker statt des Standard-OBD2-Anschlusses. Das Kabel ist passiv aufgebaut: Die Kontakte sind nach der KTM-Pinbelegung physisch durchverbunden, ohne aktive Signal- oder Protokollumwandlung. Die Diagnosekommunikation erreicht das Gerät unverändert. Über das Kabel greifen Sie auf die Motorsteuereinheit des Motorrads zu. Unterstützte Programmier- oder Immobiliserfunktionen stammen vom Gerät selbst und hängen von der Softwarelizenz ab; das Kabel erweitert die Funktionsabdeckung nicht.

VORTEILE

✔Passt auf den KTM-Diagnosestecker — der 6-polige Stecker folgt der KTM-Pinbelegung und sitzt präzise auf dem Fahrzeugstecker.
✔Breites KTM-Modellspektrum — von der Duke-Serie bis zu Adventure- und RC-Modellen mit 6-poligem Stecker.
✔Passive Durchverbindung — keine aktive Elektronik im Kabel; Signale laufen unverändert zum Gerät.
✔Kompakte Arbeitsaufstellung — die kurze Kabellänge hält die Diagnose- oder Programmieraufstellung in der Werkstatt übersichtlich.

HINWEISE

✕Nur für 6-polige KTM-Stecker — Modelle mit abweichender Steckerkonfiguration lassen sich damit nicht anschließen.
✕Immobiliserfunktionen erfordern ein Softwaremodul — Schlüssel- und Transponderkodierung ist nur möglich, wenn Ihr Gerät über das KTM-Modul verfügt.
✕Ausschließlich für OBDSTAR-Geräte — die Verwendung mit Diagnosegeräten anderer Hersteller wird nicht unterstützt.
✕Erweitert die Fahrzeugabdeckung nicht — welche Funktionen verfügbar sind, wird durch die Software und Lizenz Ihres Geräts bestimmt.

Anwendungen und Funktionalitäten

Über diese Verbindung erreichen Sie die Steuerelektronik des KTM-Motorrads.

Steuergeräte, die Sie erreichen

  • Motorsteuergerät: Das Steuergerät, das am 6-poligen Diagnosestecker angeschlossen ist.
  • Immobilisersystem: Bei unterstützten Modellen und mit dem richtigen Softwaremodul auch der Schlüssel- und Transponderteil.

Was Sie tun können

  • Fehlercodes auslesen: Gespeicherte Fehlercodes (DTCs) aus dem Motorsteuergerät abrufen.
  • Fehlercodes löschen: Den Fehlerspeicher des Steuergeräts nach der Diagnose leeren.
  • Fahrzeugdaten abfragen: Live-Daten und Parameterwerte anzeigen, wie Sensorwerte und Fahrbedingungen.
  • Immobiliserfunktionen: Schlüssel- und Transponderkodierung durchführen, abhängig vom Gerät und dem verfügbaren KTM-Softwaremodul.
  • Hinweis: Die verfügbaren Funktionen hängen vom angeschlossenen OBDSTAR-Gerät und der zugehörigen Softwarelizenz ab.

Kompatible Fahrzeuge und Anwendungen

Entscheidend ist der 6-polige Diagnosestecker, nicht das Modell. Die folgenden KTM-Modelle sind mit diesem Anschluss ausgestattet und funktionieren in Kombination mit OBDSTAR-Diagnosehardware.

KTM:

  • Duke 125: (2011–heute)
  • Duke 200: (2011–heute)
  • Duke 390: (2013–heute)
  • Duke 690: (2012–heute)
  • Duke 790: (2018–heute)
  • Duke 890: (2020–heute)
  • Duke 1290 Super Duke R: (2014–heute)
  • RC 125 / RC 200 / RC 390: (2014–heute)
  • Adventure 390: (2020–heute)
  • Adventure 790: (2019–heute)
  • Adventure 890: (2021–heute)
  • Adventure 1090 / 1190 / 1290: (2013–heute)
💡
Wissenswert: Der 6-polige Diagnosestecker befindet sich bei KTM-Motorrädern üblicherweise unter dem Sitz oder in der Nähe des Lenkerbereichs; das fahrzeugspezifische Schaltplan gibt die genaue Position an. Überprüfen Sie, ob Ihr KTM-Motorrad über den 6-poligen Stecker verfügt, bevor Sie bestellen.

Lieferumfang

  • 1x OBDSTAR (M019) | KTM 6-pins OBD – 16-pins OBD2 Verloopkabel | Motorfiets

Technische Spezifikationen

Spezifikation Beschreibung
Hersteller OBDSTAR
Artikelnummer M019
Typ Adapterkabel
Anwendung KTM-Motorräder mit 6-poligem Diagnosestecker
Fahrzeugseitige Schnittstelle KTM 6-pins OBD
Geräteseitige Schnittstelle 16-pins OBD2 (J1962)
Steuergeräte Motorsteuergerät; bei unterstützten Modellen das Immobilisersystem
Segment Motorrad
Unterstützte Marken KTM
Modellbereich KTM-Modelle ab 2011 mit 6-poliger Diagnosesteckverbindung
Erforderlich zur Nutzung OBDSTAR Diagnosegerät mit Motorradunterstützung, wie MS50, MS70 oder MotoMaster
Zusätzlich erforderlich Keine; das Kabel funktioniert ohne Adapter oder externe Stromversorgung
Gewicht 0,1 kg
