OBDSTAR | SKU: C4-02 / 3.35

OBDSTAR C4-02 Adapter | Zubehör

Name: OBDSTAR C4-02 Adapter | Zubehör
Brand: OBDSTAR
SKU: C4-02 / 3.35
Price: 14.95 EUR
Availability: InStock

€14,95 inkl.

€12,36 exkl.

Garantie direkt über AsTools

Wir bearbeiten Garantieansprüche selbst, schnell und ohne Einschaltung des Herstellers. Dank unseres eigenen Ersatzteillagers und technischer Expertise können wir dir in der Regel sofort helfen. Nur in Ausnahmefällen senden wir das Produkt dennoch an den Lieferanten weiter.

2 Jahre Garantie auf alle Produkte

Alle unsere Produkte werden mit 2 Jahren Herstellergarantie geliefert. So bist du für langfristige Qualität und Service abgesichert.

Einfach zurückgeben

Du kannst deine Rücksendung ganz einfach über dein Konto beantragen. Wir senden dir das Rücksendeetikett per E-Mail zu. Die Rücksendekosten trägst du selbst.

Professioneller Kundenservice

Unsere Experten stehen bereit, um Ihnen schnell und fachkundig zu helfen, sowohl online als auch in unserem physischen Geschäft. Fragen? Kontaktieren Sie uns gerne!

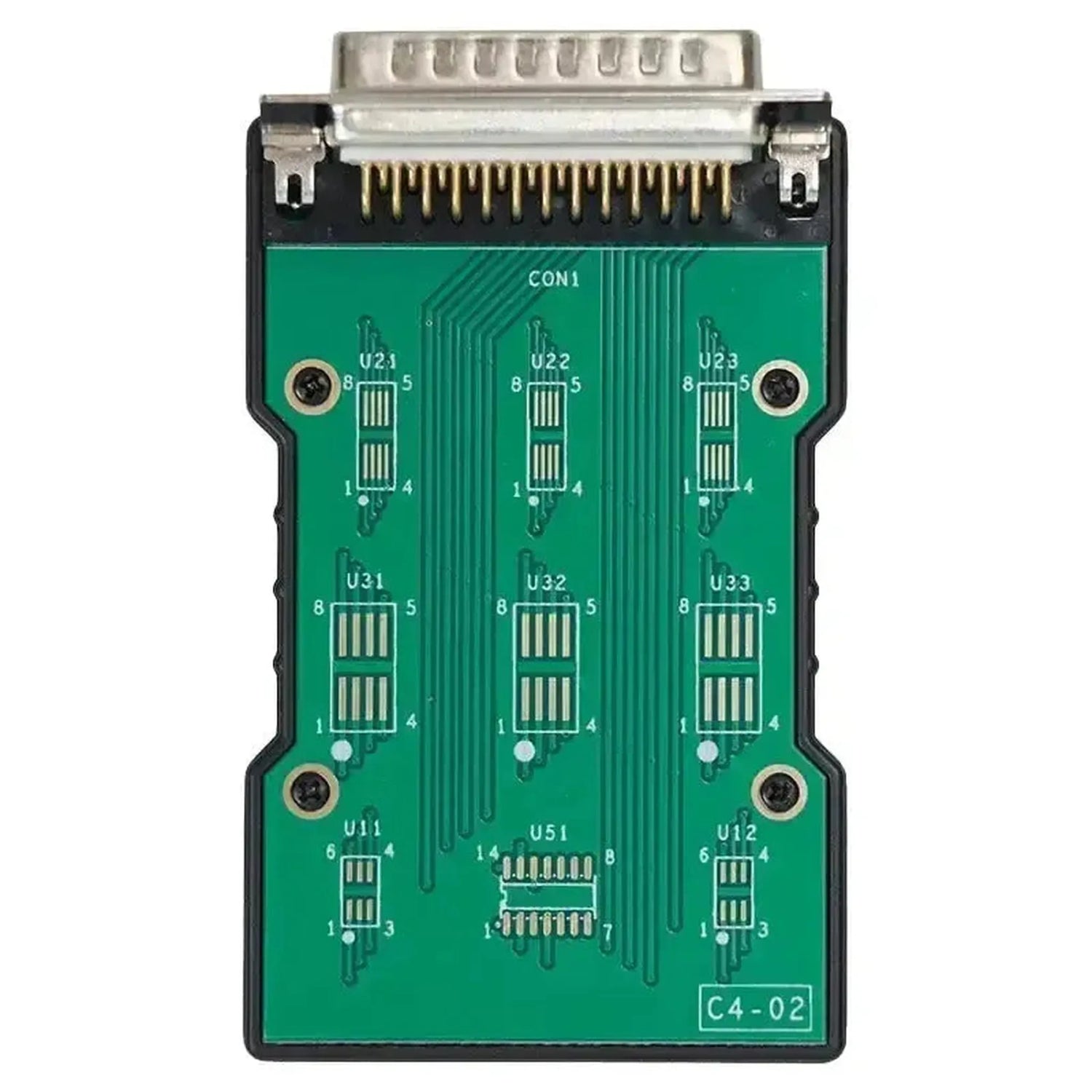

Der OBDSTAR C4-02 Adapter ist ein Leiterplattenadapter, der in Kombination mit dem OBDSTAR P003-Toolkit und den zugehörigen Jumperkabeln verwendet wird. Der Adapter verfügt über einen DB25-Anschluss an der Oberseite und enthält mehrere vorbedruckte Kontaktpositionen (U11, U12, U21, U22, U23, U31, U32, U33 und U51) zum Auslesen und Bearbeiten von EEPROM- und MCU-Chips auf Bauteilebene.

Während der Nutzung wird der C4-02 über den DB25-Anschluss mit der P003-Schnittstelle verbunden. Der anzusprechende Chip wird mit den mitgelieferten oder optionalen Löt- oder Jumperdrähten mit den entsprechenden Pinpositionen am Adapter verbunden. Anschließend kommuniziert der OBDSTAR-Programmierer mit dem Chip, um Daten über die Programmierfunktion des Hostgeräts zu lesen, zu beschreiben oder zu löschen.

VORTEILE

✔ Mehrere Chippositionen (U11–U51) auf einem Adapter ermöglichen den Zugriff auf verschiedene EEPROM- und MCU-Typen auf derselben Leiterplatte.

✔ Feste DB25-Verbindung sorgt für eine stabile Verbindung mit dem P003-Programmiergerät ohne lose Kabel zwischen Adapter und Host.

✔ Deutlich bedruckte Pinnummerierung auf der Leiterplatte beschleunigt das korrekte Anschließen von Jumperdrähten bei Chiparbeiten.

WICHTIGE HINWEISE

✕ Der Adapter ist ausschließlich in Kombination mit dem OBDSTAR P003-Toolkit verwendbar; die alleinige Nutzung mit anderen Programmiergeräten wird nicht unterstützt.

✕ Für Verbindungen auf Komponentenebene sind Löttechniken und lose Jumper- oder Lötleitungen erforderlich, diese sind nicht enthalten.

Anwendungen und Funktionen

Der C4-02 unterstützt folgende Arbeiten auf Komponentenebene in Kombination mit dem P003-Programmiergerät:

EEPROM lesen: Auslesen des Speicherinhalts von EEPROM-Chips über die vorbedruckten Kontaktpositionen, wodurch Daten als Backup oder zur Analyse verfügbar werden.
EEPROM schreiben: Zurücksetzen oder Anpassen von Daten auf EEPROM-Chips, beispielsweise zur Wiederherstellung von Armaturenbrett- oder Wegfahrsperr-Daten.
MCU-Datenzugriff: Verbindung zu MCU-Chips an den ausgewählten Pin-Positionen (U11, U12, U51) für Lese- und Schreibvorgänge über den P003.
Chip-Identifikation über Pinmapping: Durch die nummerierten Pin-Positionen kann die korrekte Verdrahtung für jeden Chiptyp eingehalten werden, der von der OBDSTAR-Software unterstützt wird.

Lieferumfang

1x OBDSTAR C4-02 Adapter

💡

Gut zu wissen: Überprüfen Sie vor jeder Chip-Operation die Pin-Orientierung (Pin-1-Markierung auf der Leiterplatte) und vergleichen Sie diese mit dem Datenblatt des Zielchips, um falsche Verdrahtung und mögliche Chip-Schäden zu vermeiden.

Technische Spezifikationen

Spezifikation	Beschreibung
Produktmarke	OBDSTAR
Produktmodell	C4-02 Adapter
Produkttyp	Leiterplattenadapter für Chipprogrammierung
Stecker	DB25
Kontaktpositionen	U11, U12, U21, U22, U23, U31, U32, U33, U51
Kompatibilität	OBDSTAR P003-Werkzeugsatz
Anwendung	Lesen und Schreiben von EEPROM- und MCU-Chips
