OBDSTAR  |  SKU: T007

OBDSTAR (T007) | Volkswagen A/C Anschluss – 15-poliges DB15 Adapterkabel | Personenwagen

€14,95 inkl.
€12,36 exkl.

Garantie direkt über AsTools

Wir bearbeiten Garantieansprüche selbst, schnell und ohne Einschaltung des Herstellers. Dank unseres eigenen Ersatzteillagers und technischer Expertise können wir dir in der Regel sofort helfen. Nur in Ausnahmefällen senden wir das Produkt dennoch an den Lieferanten weiter.

2 Jahre Garantie auf alle Produkte

Alle unsere Produkte werden mit 2 Jahren Herstellergarantie geliefert. So bist du für langfristige Qualität und Service abgesichert.

Einfach zurückgeben

Du kannst deine Rücksendung ganz einfach über dein Konto beantragen. Wir senden dir das Rücksendeetikett per E-Mail zu. Die Rücksendekosten trägst du selbst.

Professioneller Kundenservice

Unsere Experten stehen bereit, um Ihnen schnell und fachkundig zu helfen, sowohl online als auch in unserem physischen Geschäft. Fragen? Kontaktieren Sie uns gerne!

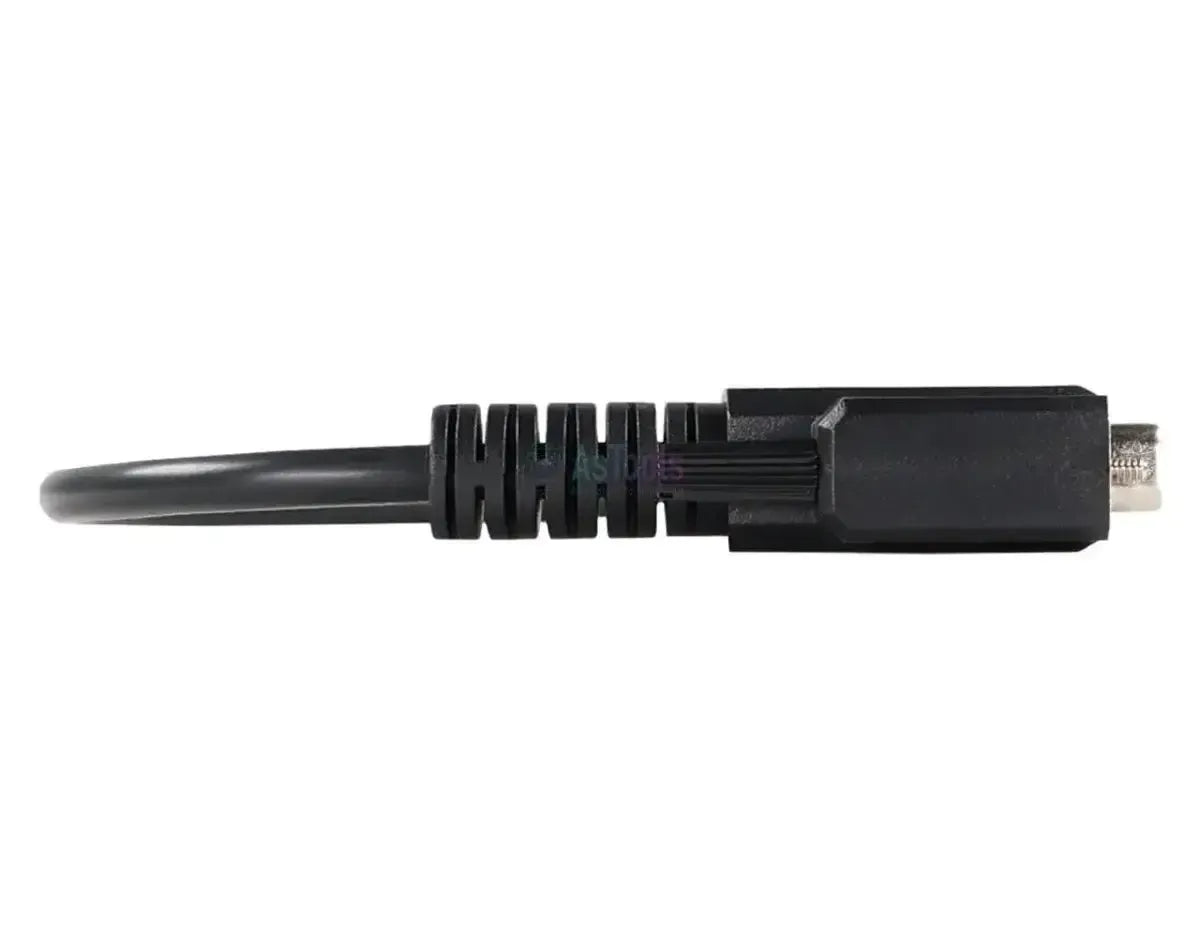

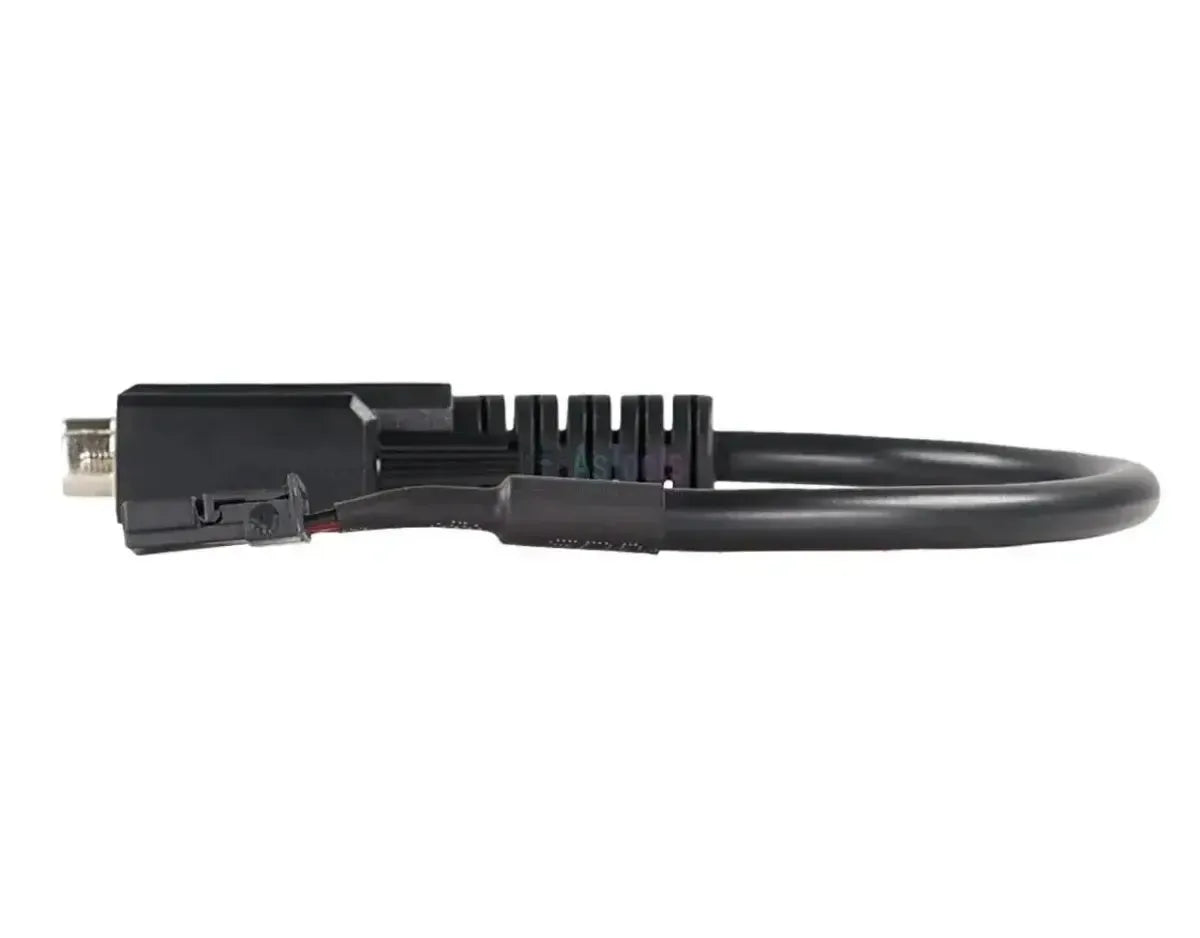

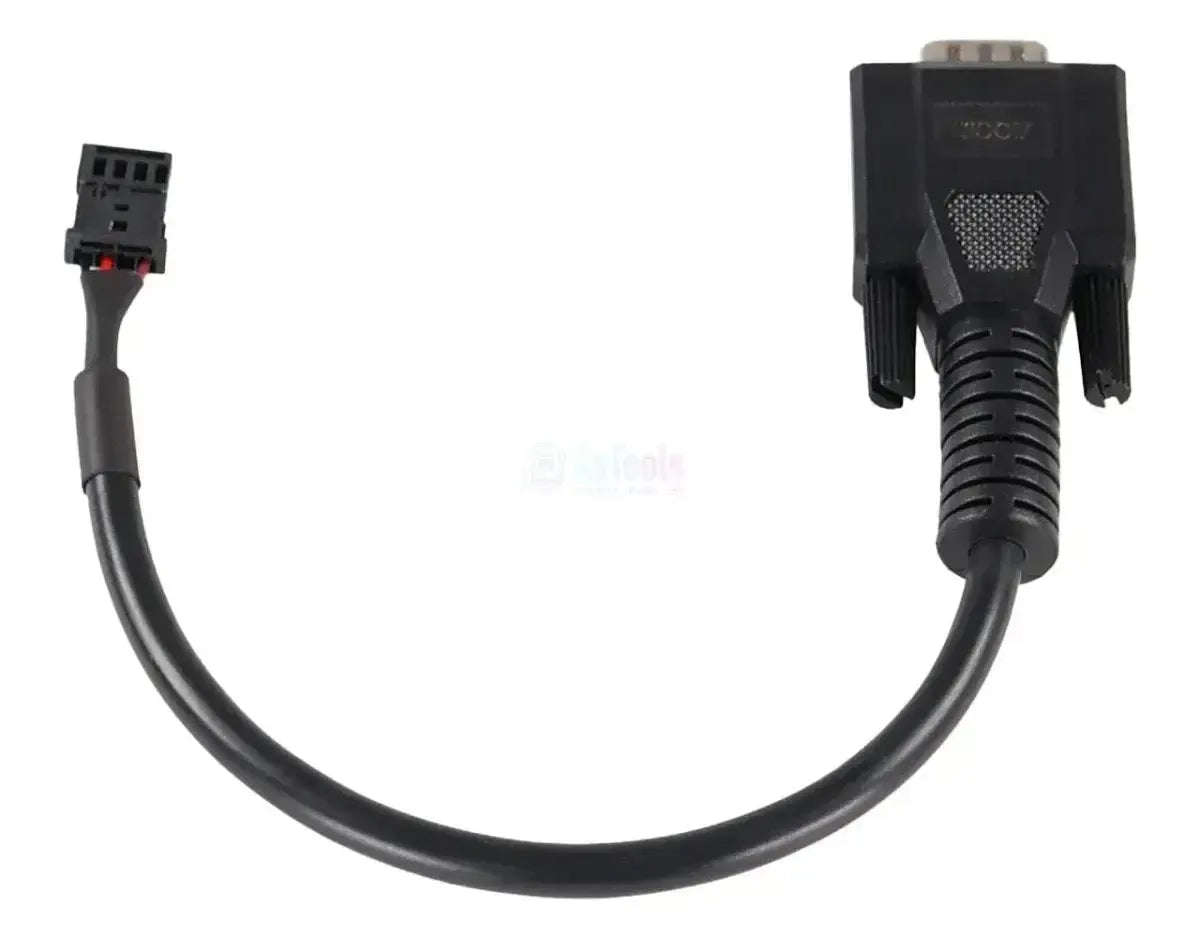

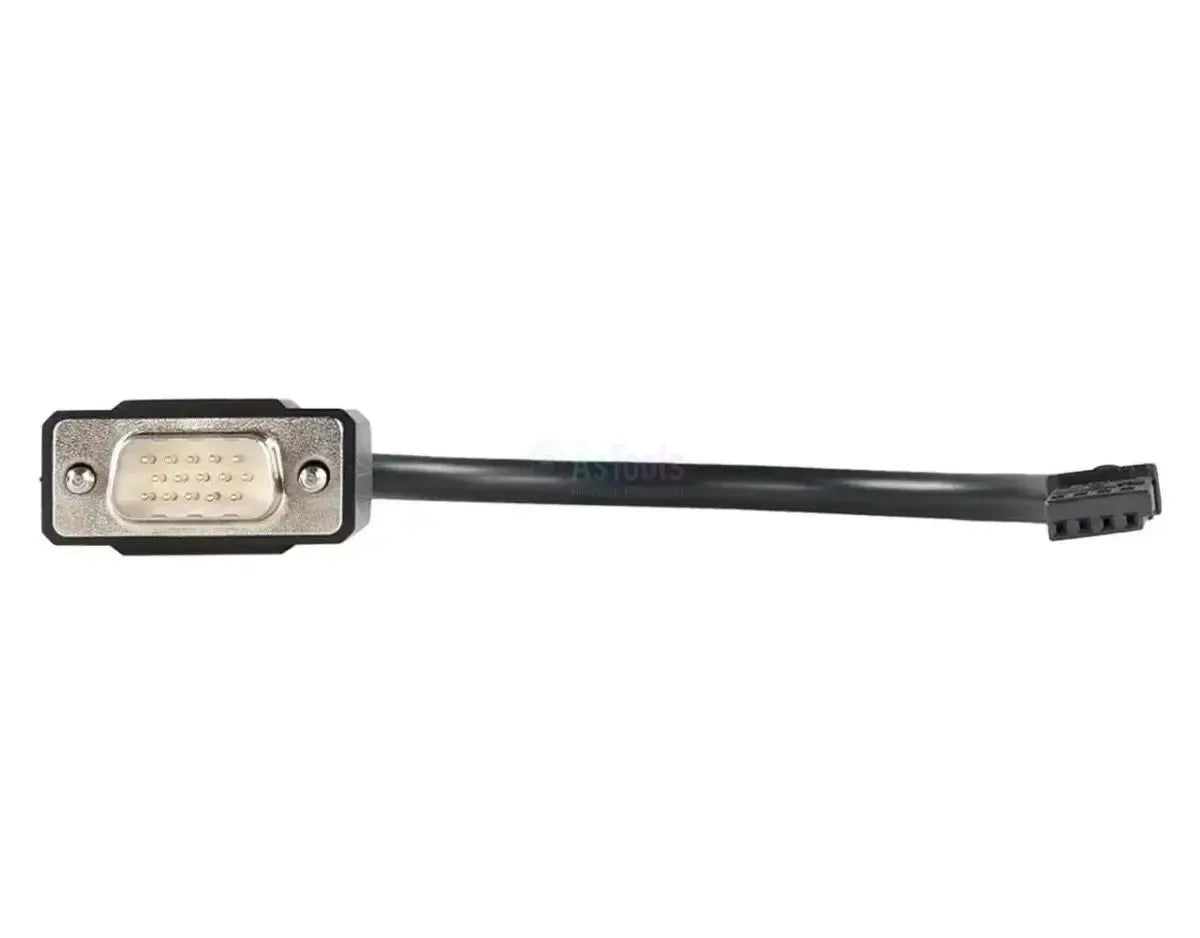

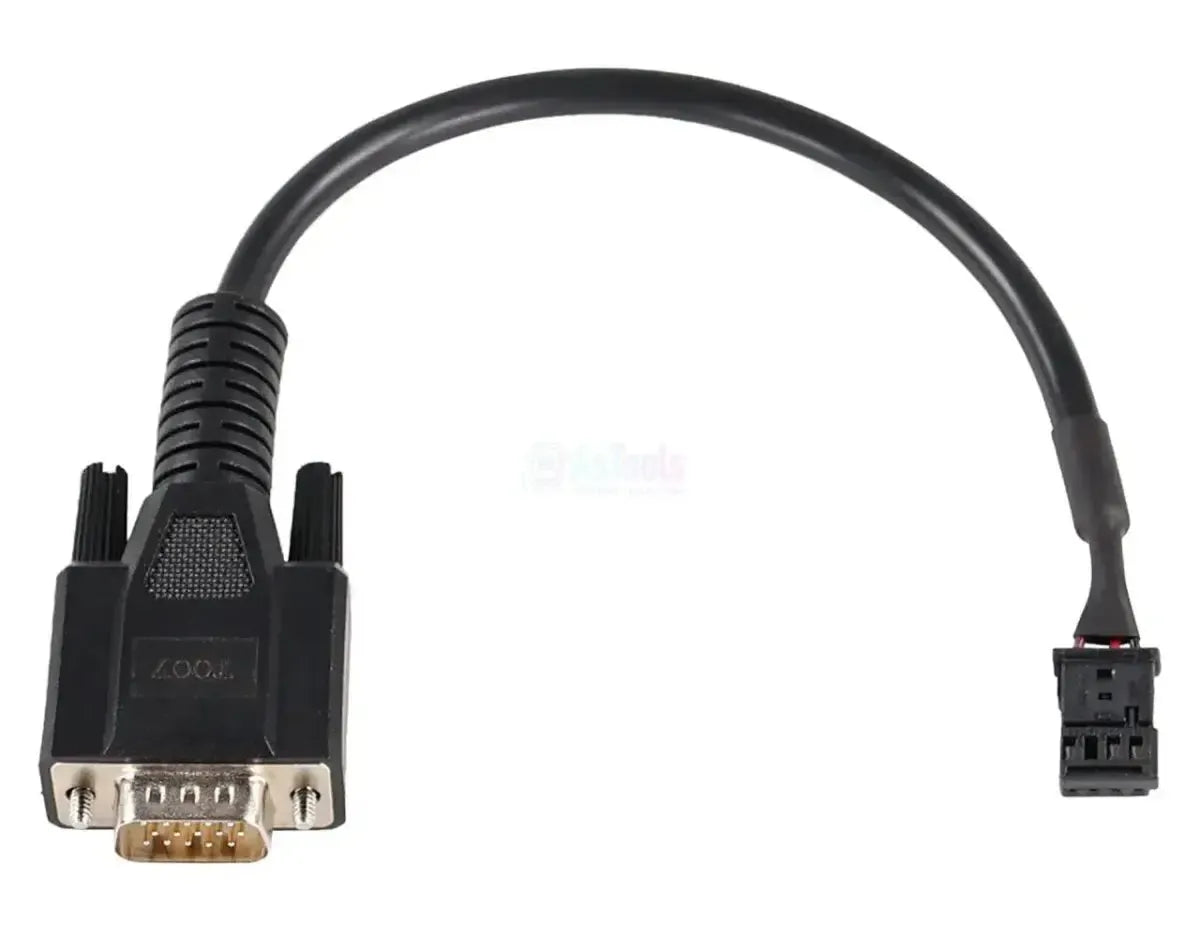

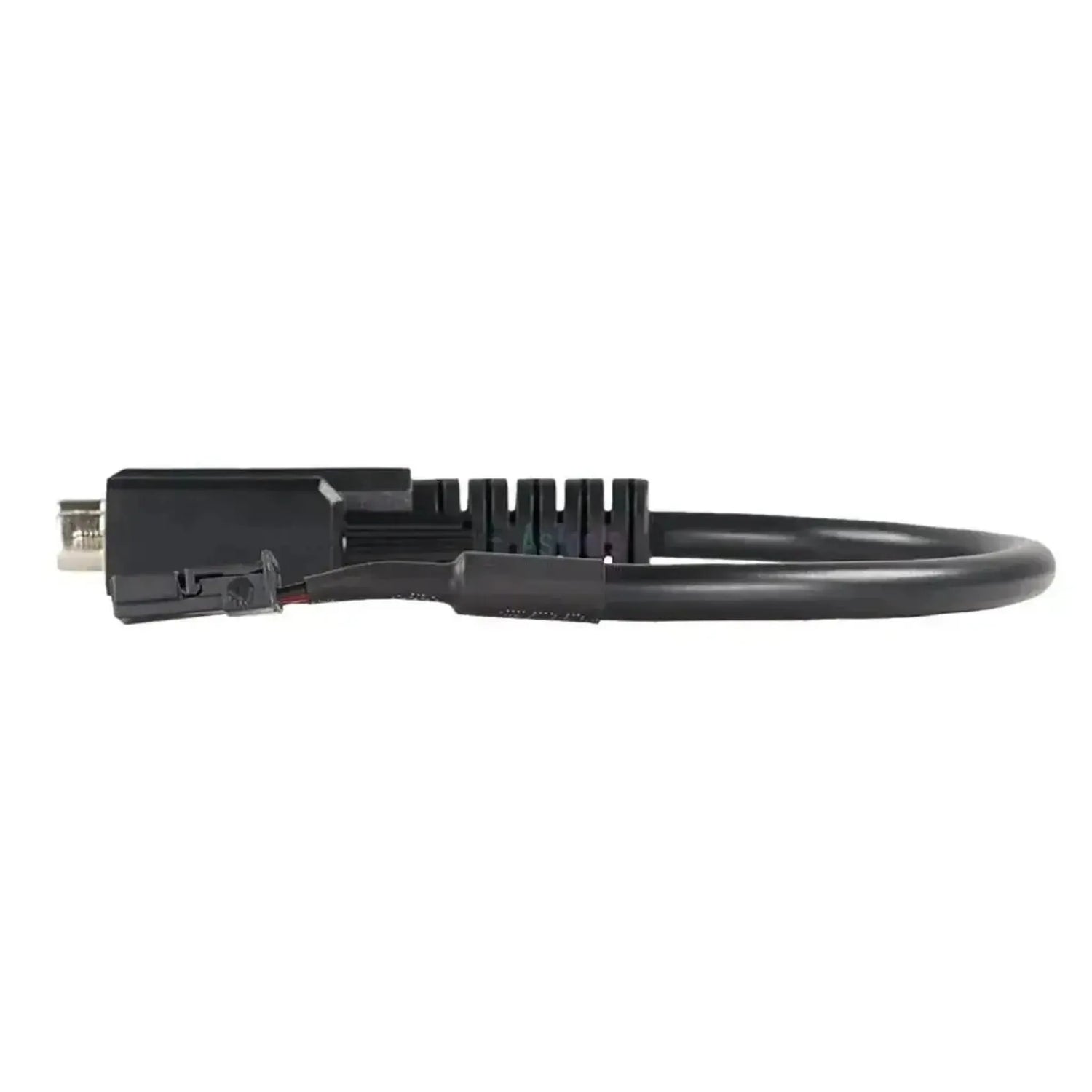

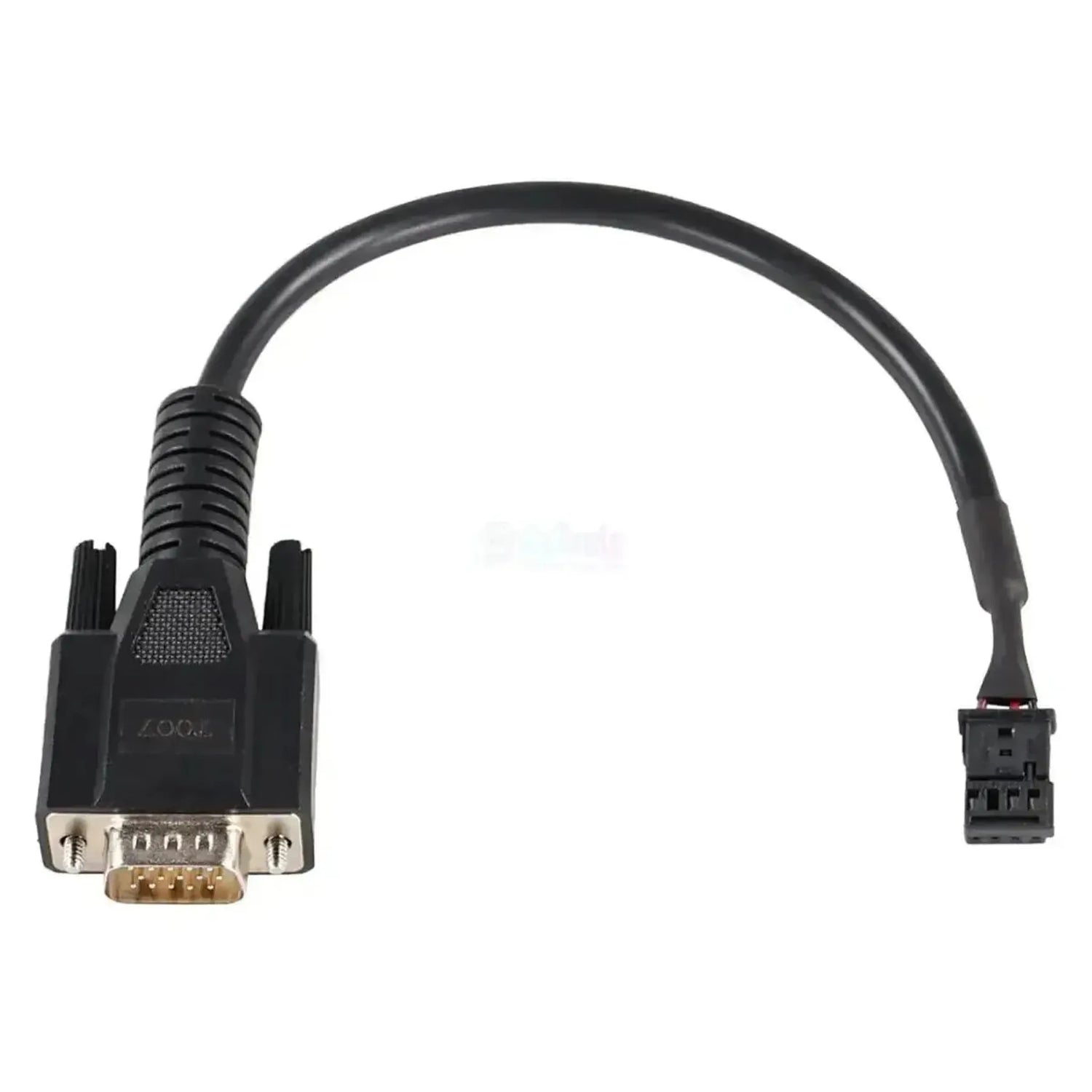

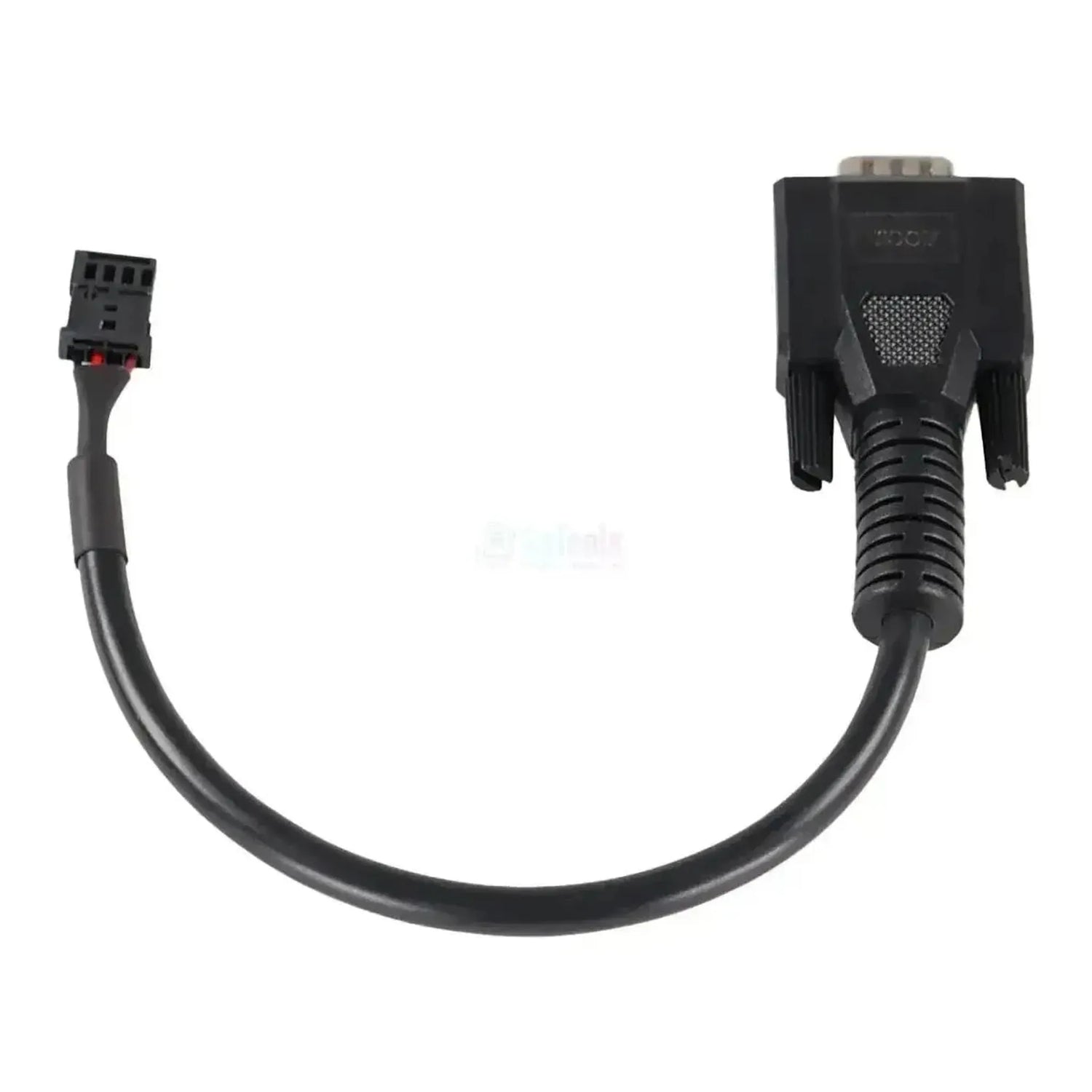

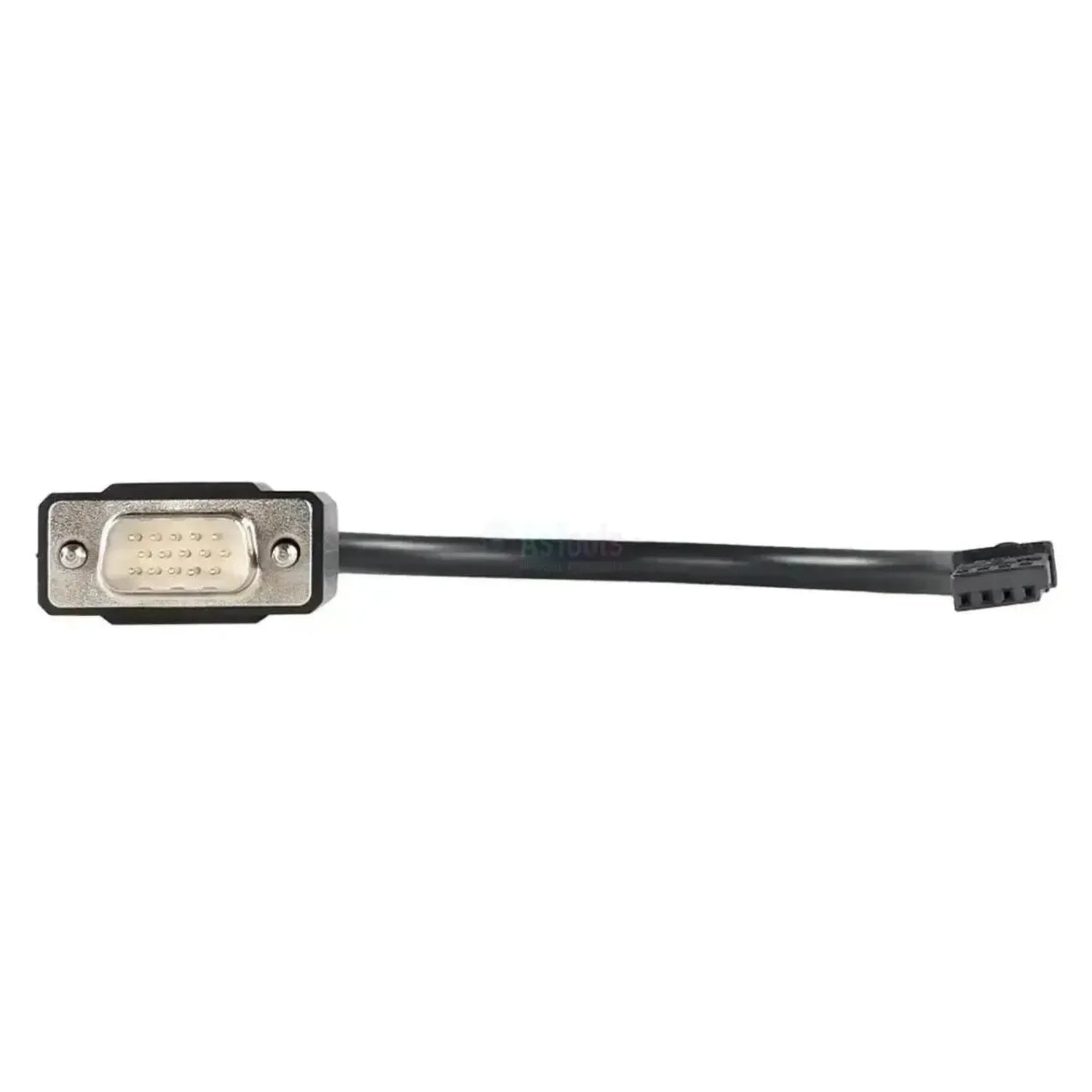

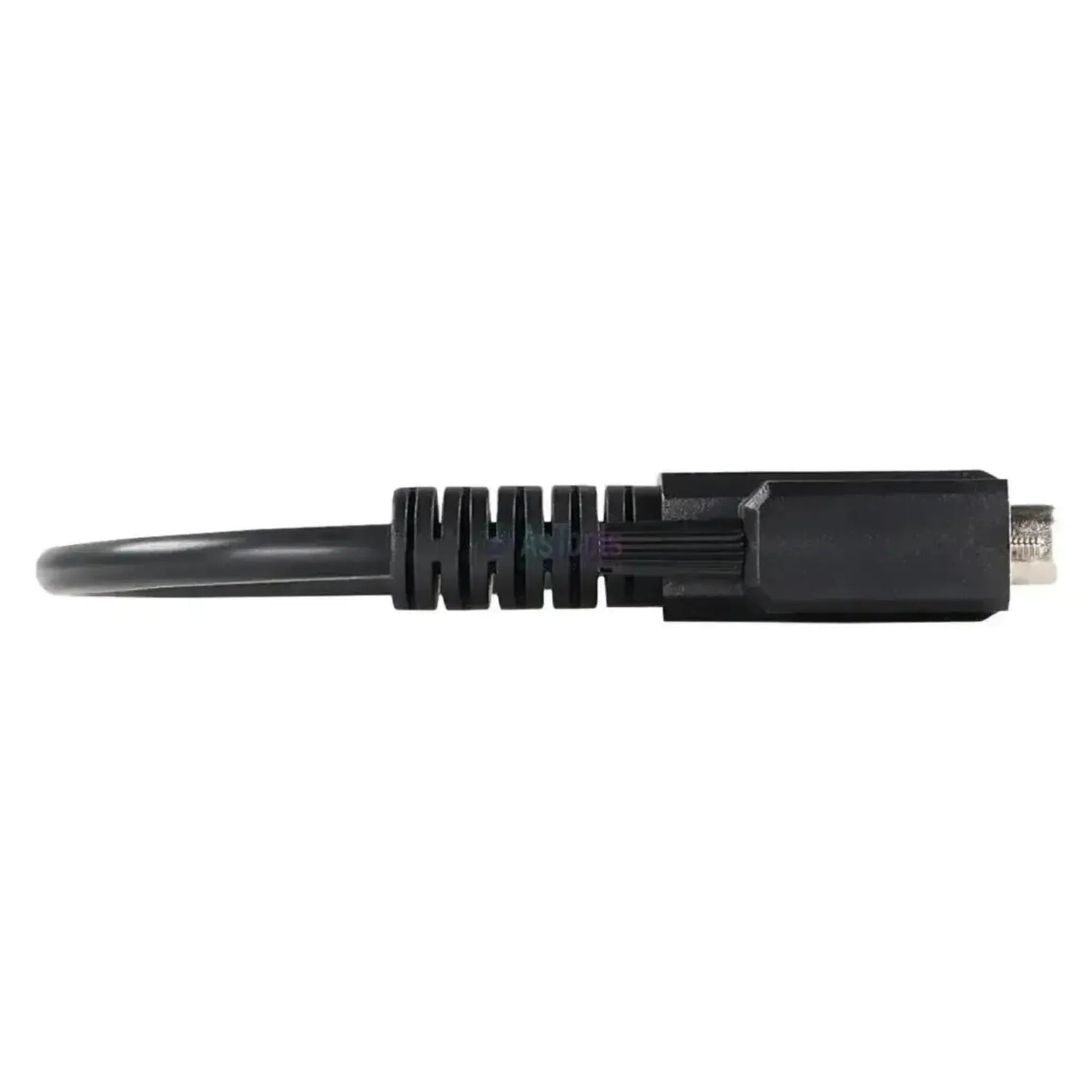

Der OBDSTAR T007 verbindet einen 15-poliger DB15-Anschluss auf der Geräteseite mit einem fahrzeugspezifischen Klimaanlage-Steckeran der Fahrzeugseite. Dieser Stecker sitzt hinter oder direkt am Klimaanlage-Bedienfeld im Armaturenbrett von Volkswagen-Personenkraftwagen.

Das A/C-Bedienfeld ist ein separates Modul, das nicht über die standardmäßige Diagnoseroute angesteuert wird. Dieses Kabel stellt eine direkte Verbindung zwischen dem OBDSTAR-Testgerät und dem Panelmodul her, ohne die OBD2-Buchse des Fahrzeugs zu nutzen. Dadurch können unter anderem die Beleuchtung des Bedienfelds und die zugehörigen Signalleitungen überprüft werden.

Das Kabel erschließt ausschließlich dieses Modul; eine allgemeine Fahrzeugdiagnose bleibt außer Reichweite. Das Bedienfeld muss abgenommen werden, um eine Verbindung herzustellen. Die Quelle nennt keine konkreten Volkswagen-Modelle oder Baujahre: Nur Fahrzeuge mit einem entsprechenden A/C-Anschluss sind geeignet, und welche Tests verfügbar sind, bestimmt Ihre Testplattform.

VORTEILE

✔Direkt auf das Panelmodul— der fahrzeugspezifische Anschluss verbindet sich ohne Änderungen an der Fahrzeugverkabelung.
✔Beleuchtungsprüfung unterstützt— die Funktion der einzelnen Anzeigebeleuchtung kann gezielt überprüft werden.
✔Passt direkt auf die Testplattform— Der DB15-Anschluss wird direkt an den Testplattform-Port des kompatiblen OBDSTAR-Geräts angeschlossen.
✔Unabhängig vom OBD2-Anschluss— das Modul wird ohne Beeinträchtigung durch das Fahrzeugnetzwerk bewertet.

WICHTIGE HINWEISE

✕Nur OBDSTAR— das Kabel funktioniert nicht mit Diagnosegeräten anderer Hersteller.
✕Keine Erweiterung der Abdeckung— das Kabel stellt nur die Verbindung her; welche Paneltests durchführbar sind, hängt von Ihrer Testplattform ab.
✕Armaturenbrett-Werkzeug erforderlich— die Verbindung läuft nicht über den OBD2-Anschluss: das Bedienfeld muss zunächst abgebaut werden.
✕Keine Modelle oder Baujahre bekannt — die Quelle nennt nur „Modelle mit A/C-Anschluss". Vergleichen Sie die Steckerform, bevor Sie davon ausgehen, dass Ihr Fahrzeug passt.

Anwendungen und Funktionen

Über die OBDSTAR-Testplattform unterstützt das Kabel die folgenden Arbeiten am Klimaanlagen-Bedienfeld-Modul.

Steuergeräte, die Sie erreichen

  • Klimaanlage-Panelmodul:die Klimaanlage-Steuereinheit wird direkt über die DB15-Verbindung angeschlossen.
  • Keine weiteren Steuergeräte:die Verbindung läuft nicht über den OBD2-Anschluss und greift daher nicht auf andere Fahrzeugsysteme zu.

Was Sie tun können

  • Beleuchtungsprüfung des Klimaanlagen-Bedienfelds:die Funktion der Instrumententafelbeleuchtung durch direkte Kommunikation mit dem Modul überprüfen.
  • Modulfunktionsprüfung:Funktionen des Klimaanlagen-Panelmoduls steuern und die Reaktion einzelner Komponenten bewerten.
  • Modul vor dem Austausch überprüfen: feststellen, ob das Bedienfeld selbst das Problem verursacht.
  • Funktioniert außerhalb des Fahrzeugnetzwerks:die Module zu testen, ohne den OBD2-Anschluss zu verwenden.
  • Wichtig:Der Kabel ist fahrzeugspezifisch; außerhalb der vorgesehenen Volkswagen-Anwendung mit entsprechendem Klimaanlage-Stecker ist er nicht einsatzbar.

Kompatible Fahrzeuge und Anwendungen

Entscheidend ist der A/C-Anschluss auf dem Bedienfeld, nicht das Modell oder das Baujahr.Der Hersteller stellt keine detaillierte Modellliste zur Verfügung. Nur Fahrzeuge mit einem kompatiblen Stecker hinter dem Armaturenbrett sind geeignet.

Volkswagen:

  • Modelle mit A/C-Anschluss (15-poliger DB15-Stecker): Konsultieren Sie die OBDSTAR-Kompatibilitätsliste für genaue Modelle und Baujahre.
💡
Gute zu wissen:Der A/C-Panelstecker sitzt hinter oder direkt am Bedienfeld im Armaturenbrett; das Bedienfeld muss entfernt werden, um das Kabel anschließen zu können.Überprüfen Sie die Form des Steckers in Ihrem Fahrzeug, bevor Sie bestellen.

Lieferumfang

  • 1xOBDSTAR (T007) | Volkswagen Klimaanlage Stecker – 15-poliges DB15 Adapterkabel | Personenkraftwagen

Technische Daten

Spezifikation Beschreibung
Marke OBDSTAR
Artikelnummer T007
Typ Adapterkabel
Anwendung Testen des Klimaanlagen-Bedienfelds in Volkswagen-Personenkraftwagen
Fahrzeugseite-Anschluss Volkswagen Klimaanlage Stecker
Geräteseitige Anschlussstelle 15-polig DB15
Steuergeräte A/C-Bedienfeld-Modul (Klimaanlage-Bedienfeld)
Segment Personenkraftwagen
Unterstützte Marken Volkswagen
Modellbereich Volkswagen-Modelle mit entsprechendem A/C-Anschluss; keine Baujahre angegeben
Erforderlich zur Verwendung OBDSTAR-Programmierer mit 15-poliger DB15-Schnittstelle, wie der DC706 mit MP001-Kit
Zusätzlich erforderlich OBDSTAR-Testplattform; Demontage des A/C-Bedienfelds
Gewicht 0,1 kg
