OBDSTAR  |  SKU: TCM-004

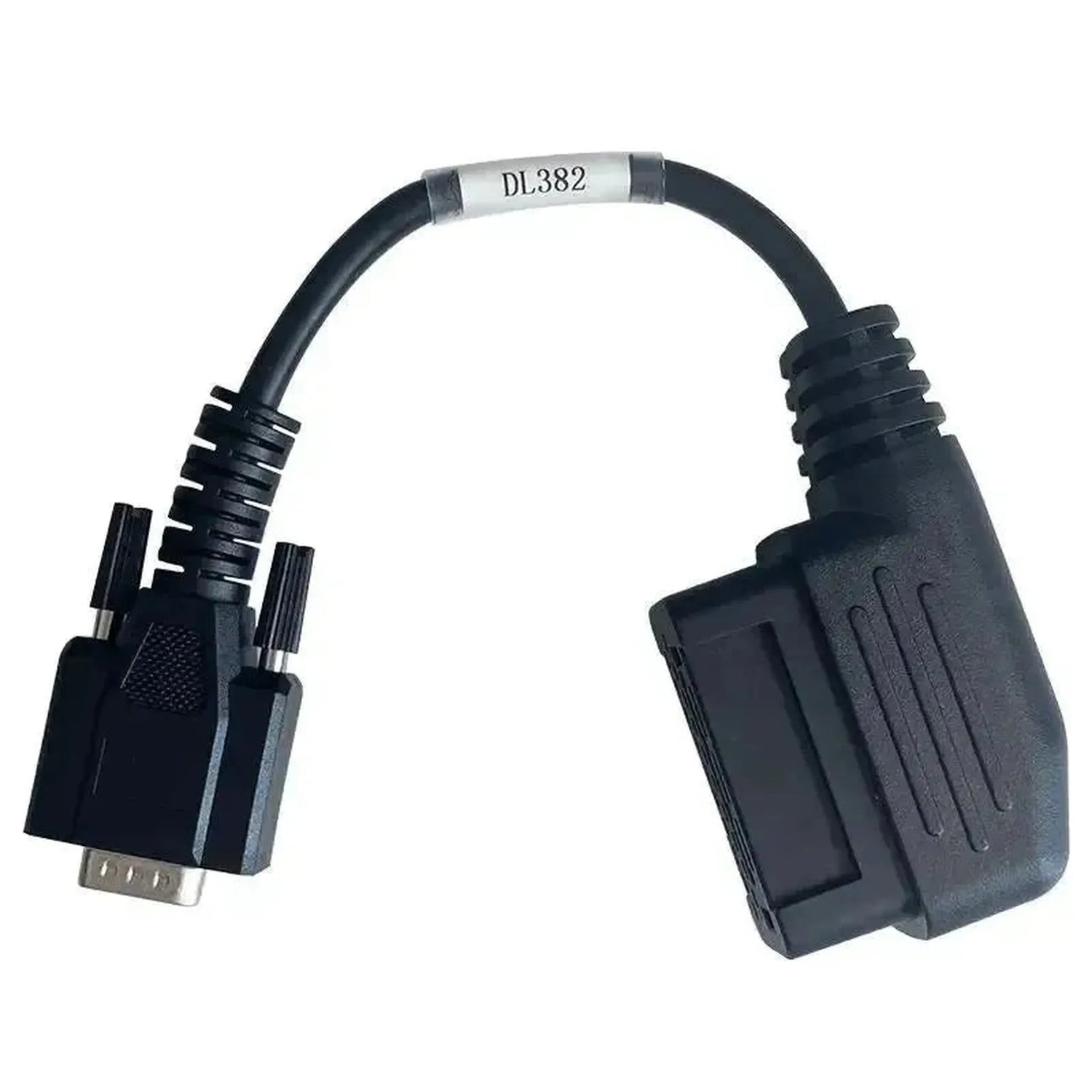

OBDSTAR (TCM-004) | Temic (DL382) 23-poliges TCM – 15-poliges DB15 Adapterkabel | Personenwagen

€29,95 inkl.
€24,75 exkl.

Garantie direkt über AsTools

Wir bearbeiten Garantieansprüche selbst, schnell und ohne Einschaltung des Herstellers. Dank unseres eigenen Ersatzteillagers und technischer Expertise können wir dir in der Regel sofort helfen. Nur in Ausnahmefällen senden wir das Produkt dennoch an den Lieferanten weiter.

2 Jahre Garantie auf alle Produkte

Alle unsere Produkte werden mit 2 Jahren Herstellergarantie geliefert. So bist du für langfristige Qualität und Service abgesichert.

Einfach zurückgeben

Du kannst deine Rücksendung ganz einfach über dein Konto beantragen. Wir senden dir das Rücksendeetikett per E-Mail zu. Die Rücksendekosten trägst du selbst.

Professioneller Kundenservice

Unsere Experten stehen bereit, um Ihnen schnell und fachkundig zu helfen, sowohl online als auch in unserem physischen Geschäft. Fragen? Kontaktieren Sie uns gerne!

Das OBDSTAR TCM-004 verbindet den 23-poligen Anschluss der Temic DL382 Getriebesteuereinheit auf der Fahrzeugseite mit der 15-poligen DB15-Schnittstelle von OBDSTAR-Programmiergeräten. Die Steuereinheit sitzt üblicherweise auf oder direkt neben dem Getriebegehäuse, wo das Kabel physisch auf den 23-poligen Stecker aufgesteckt wird.

Das DL382 ist das siebenstufige Automatikgetriebe, das der Volkswagen-Konzern unter anderem auf der MLB-Evo-Plattform einsetzt. Das Kabel ermöglicht die Kommunikation mit der Steuereinheit unabhängig vom Fahrzeugnetzwerk, sodass der Programmierer direkt auf den Speicherchip der Steuereinheit zugreifen kann. Dadurch werden Arbeiten möglich, die über die OBD2-Schnittstelle nicht zugänglich sind – wegen Sicherheitsebenen oder Kommunikationsbeschränkungen im Fahrzeugnetzwerk.

Das Kabel bietet Zugriff auf die Getriebesteuereinheit und nichts anderes; das übrige Fahrzeugnetzwerk bleibt außen vor. Welche Arbeiten tatsächlich durchführbar sind, bestimmt Ihr Programmiergerät. Die folgenden Audi-Modelle sind mit Baujahr und Motorisierung aufgelistet; die Kompatibilität hängt von der Getriebeausführung pro Motorvariante ab.

VORTEILE

✔Arbeiten unabhängig von OBD2 — die direkte Verbindung ermöglicht Funktionen, die über die Diagnoseschnittstelle nicht erreichbar sind.
✔Lesen und Schreiben auf der Steuereinheit — Getriebedata werden direkt im Speicher der Steuereinheit angesteuert.
✔Unabhängig vom CAN-Netzwerk — Kommunikationsbeschränkungen im Fahrzeugnetzwerk beeinflussen die Verbindung nicht.
✔Modelle mit Baujahr — für fünf Audi-Modelle sind das Baujahr und die entsprechenden Motorisierungen angegeben.

HINWEISE

✕Nur über die DB15-Schnittstelle von OBDSTAR — Geräte anderer Hersteller werden nicht unterstützt.
✕Keine Abdeckungserweiterung — das Kabel stellt die Verbindung her; die Programmiersoftware Ihres Geräts bestimmt das Ergebnis.
✕Nur DL382 mit 23-poligem Anschluss — andere Getriebetypen oder Steckerausführungen fallen nicht in den Anwendungsbereich.
✕Ausbauarbeiten erforderlich — die Steuereinheit muss physisch am Getriebe zugänglich sein, was Arbeiten am Fahrzeug mit sich bringt.

Anwendungen und Funktionalitäten

In Kombination mit OBDSTAR-Programmiergeräten unterstützt das Kabel die folgenden Arbeiten an der DL382-Steuereinheit.

Steuergeräte, die Sie erreichen

  • Getriebesteuereinheit (TCM) Temic DL382: direkt über den 23-poligen Stecker auf oder neben dem Getriebegehäuse angeschlossen.
  • Keine weiteren Steuergeräte: die Verbindung läuft unabhängig vom Fahrzeug-CAN-Netzwerk und erreicht nur die Getriebesteuereinheit.

Was Sie damit tun können

  • TCM-Daten auslesen: den vollständigen Speicherinhalt abrufen, einschließlich Daten, die über die Standard-Diagnoseschnittstelle nicht verfügbar sind.
  • TCM-Daten zurückschreiben: geänderte oder Ersatz-Getriebedata bei Austausch oder Reparatur der Steuereinheit zurücksetzen.
  • Getriebe identifizieren: Konfigurationsdaten und Versionsinformationen des DL382 auslesen zur Identifikation und Diagnose.
  • Ohne Fahrzeugnetzwerk arbeiten: auf die Steuereinheit zugreifen, ohne auf die Kommunikation über den OBD2-Anschluss angewiesen zu sein.
  • Wichtig: die Kompatibilität hängt von der Getriebeausführung pro Motorvariante ab; überprüfen Sie diese vor dem Kauf.

Kompatible Fahrzeuge und Anwendungen

Entscheidend ist das Temic DL382 mit 23-poliger TCM-Steckverbindung, nicht das Audi-Modell oder das Baujahr. Die folgenden Fahrzeuge wurden anhand des Vorhandenseins dieser Steuereinheit bestätigt. Die Kompatibilität hängt von der verwendeten Getriebeausführung pro Motorvariante ab.

Audi:

  • A4 (B9 / Typ 8W): (Ab 2015) — 2,0 TFSI, 2,0 TDI, 3,0 TDI (bis 218 PS Varianten)
  • A5 (F5 / Typ 8W6): (Ab 2016) — 2,0 TFSI, 2,0 TDI, 3,0 TDI (leichte Varianten)
  • A6 (C8 / Typ 4K): (Ab 2018) — 35 TFSI, 40 TFSI, 45 TFSI, 35 TDI, 40 TDI
  • A7 Sportback (C8 / Typ 4K8): (Ab 2018) — 40 TFSI, 45 TFSI, 40 TDI
  • Q5 (FY / Typ 80A): (Ab 2017) — 2,0 TFSI, 2,0 TDI
💡
Gut zu wissen: Das Temic DL382 TCM-Steuergerät ist normalerweise am oder direkt neben dem Getriebegehäuse montiert; die Fahrzeugdokumentation gibt den genauen Ort und die Ausbauanleitung pro Modell und Baujahr an. Überprüfen Sie die Getriebeausführung bei Ihrer Motorvariante, bevor Sie bestellen.

Lieferumfang

  • 1x OBDSTAR (TCM-004) | Temic (DL382) 23-poliges TCM – 15-poliges DB15 Adapterkabel | Personenkraftwagen

Technische Spezifikationen

Spezifikation Beschreibung
Marke OBDSTAR
Artikelnummer TCM-004
Typ Adapterkabel
Anwendung Direkter TCM-Zugriff des Temic DL382 unabhängig vom Fahrzeugnetzwerk

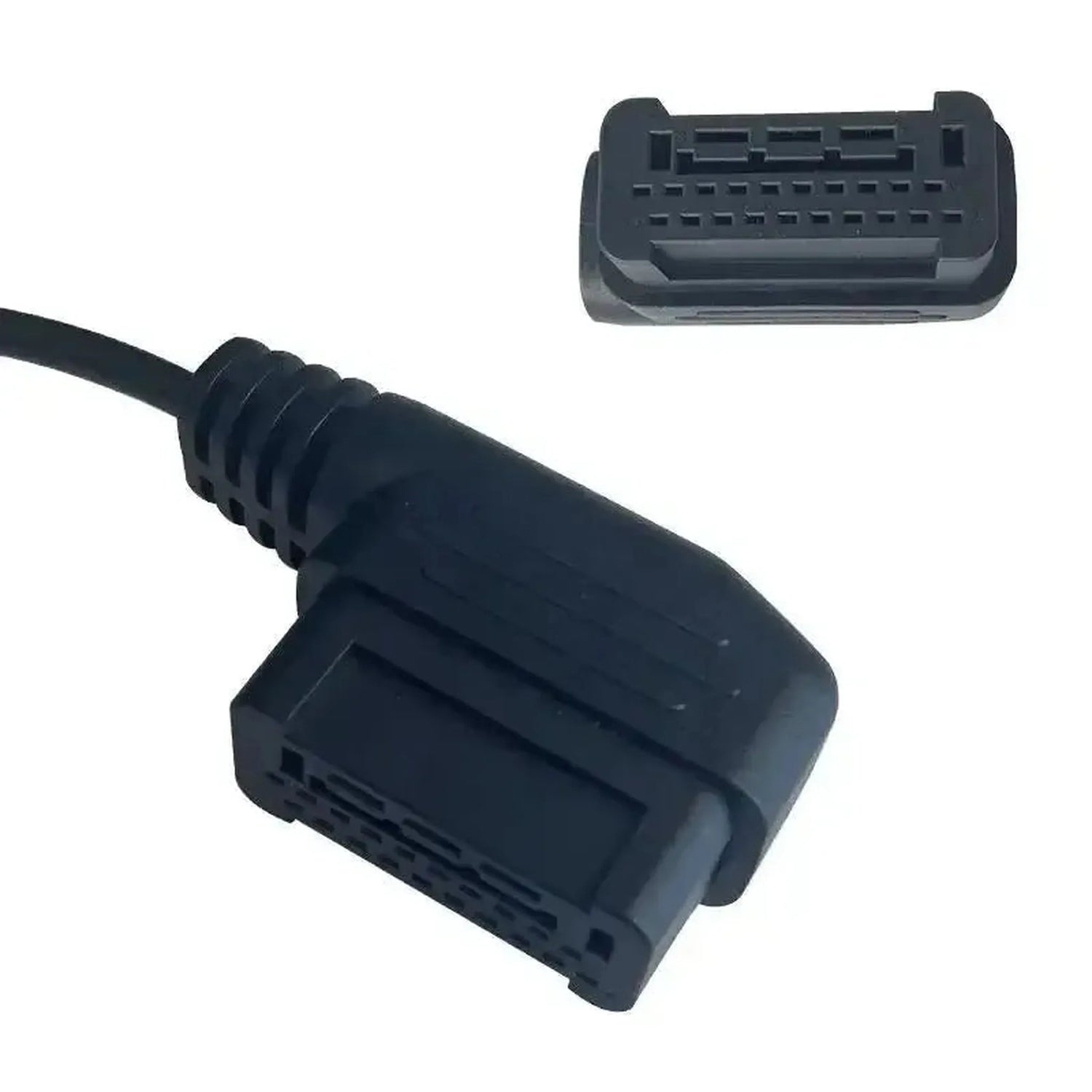

Fahrzeugseite Anschluss Temic (DL382) 23-poliger TCM

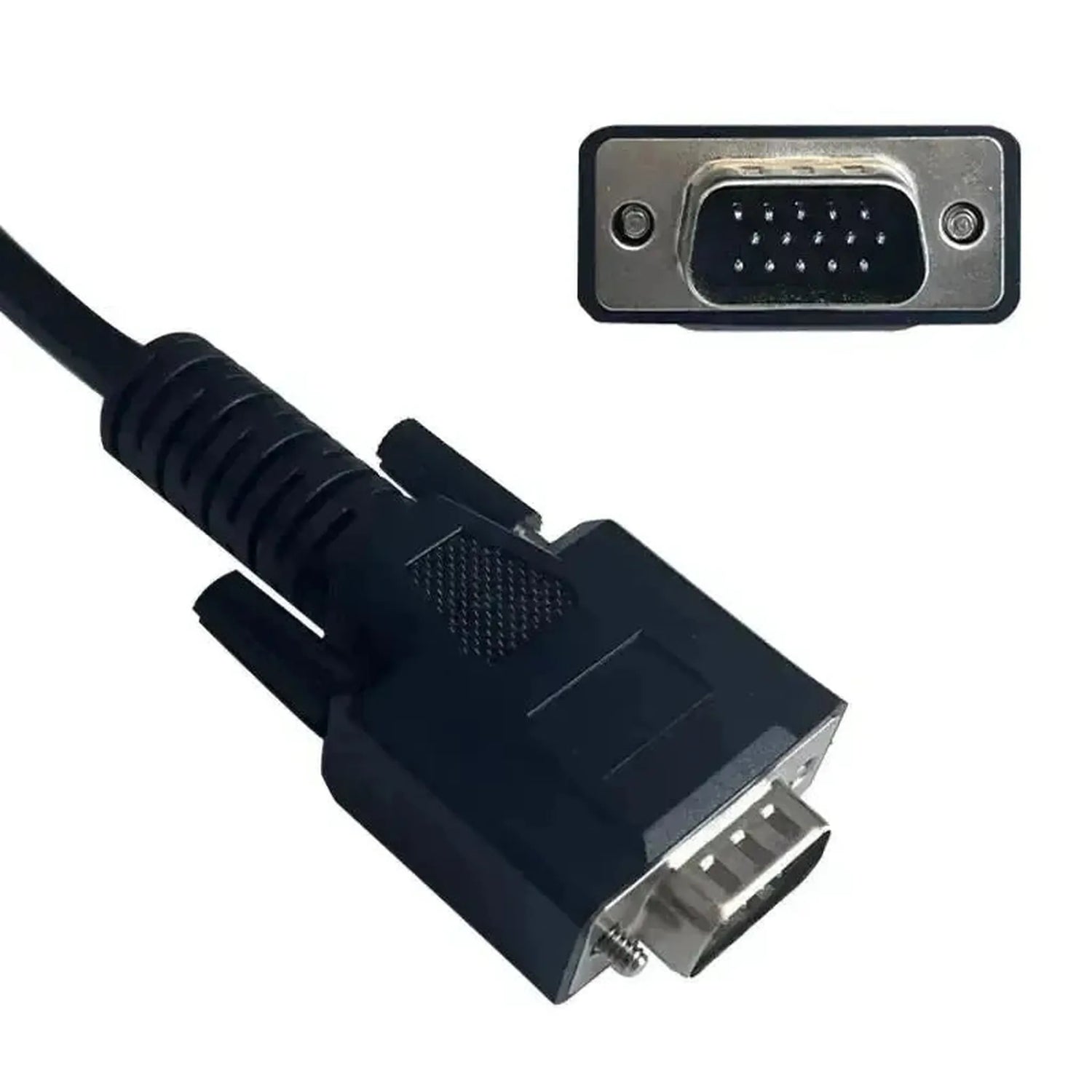

Geräteseite Anschluss 15-poliger DB15
Kommunikation Direkte Verbindung zum TCM, unabhängig vom Fahrzeug-CAN-Netzwerk
Steuergeräte Getriebesteuergerät (TCM) des DL382
Segment Personenkraftwagen
Unterstützte Hersteller Audi
Modellbereich Audi ab 2015, je nach Modell unterschiedlich (siehe Modellliste)
Erforderlich zur Verwendung OBDSTAR Programmierer mit 15-poliger DB15-Schnittstelle, wie der DC706 mit MP001-Kit
Zusätzlich erforderlich Physischer Zugang zum TCM am Getriebe; Demontagearbeiten am Fahrzeug
Gewicht 0,1 kg
