OBDSTAR  |  SKU: TCM-003

OBDSTAR (TCM-003) | Temic (DL501) 16-poliges TCM – 15-poliges DB15 Adapterkabel | Personenwagen

€29,95 inkl.
€24,75 exkl.

Garantie direkt über AsTools

Wir bearbeiten Garantieansprüche selbst, schnell und ohne Einschaltung des Herstellers. Dank unseres eigenen Ersatzteillagers und technischer Expertise können wir dir in der Regel sofort helfen. Nur in Ausnahmefällen senden wir das Produkt dennoch an den Lieferanten weiter.

2 Jahre Garantie auf alle Produkte

Alle unsere Produkte werden mit 2 Jahren Herstellergarantie geliefert. So bist du für langfristige Qualität und Service abgesichert.

Einfach zurückgeben

Du kannst deine Rücksendung ganz einfach über dein Konto beantragen. Wir senden dir das Rücksendeetikett per E-Mail zu. Die Rücksendekosten trägst du selbst.

Professioneller Kundenservice

Unsere Experten stehen bereit, um Ihnen schnell und fachkundig zu helfen, sowohl online als auch in unserem physischen Geschäft. Fragen? Kontaktieren Sie uns gerne!

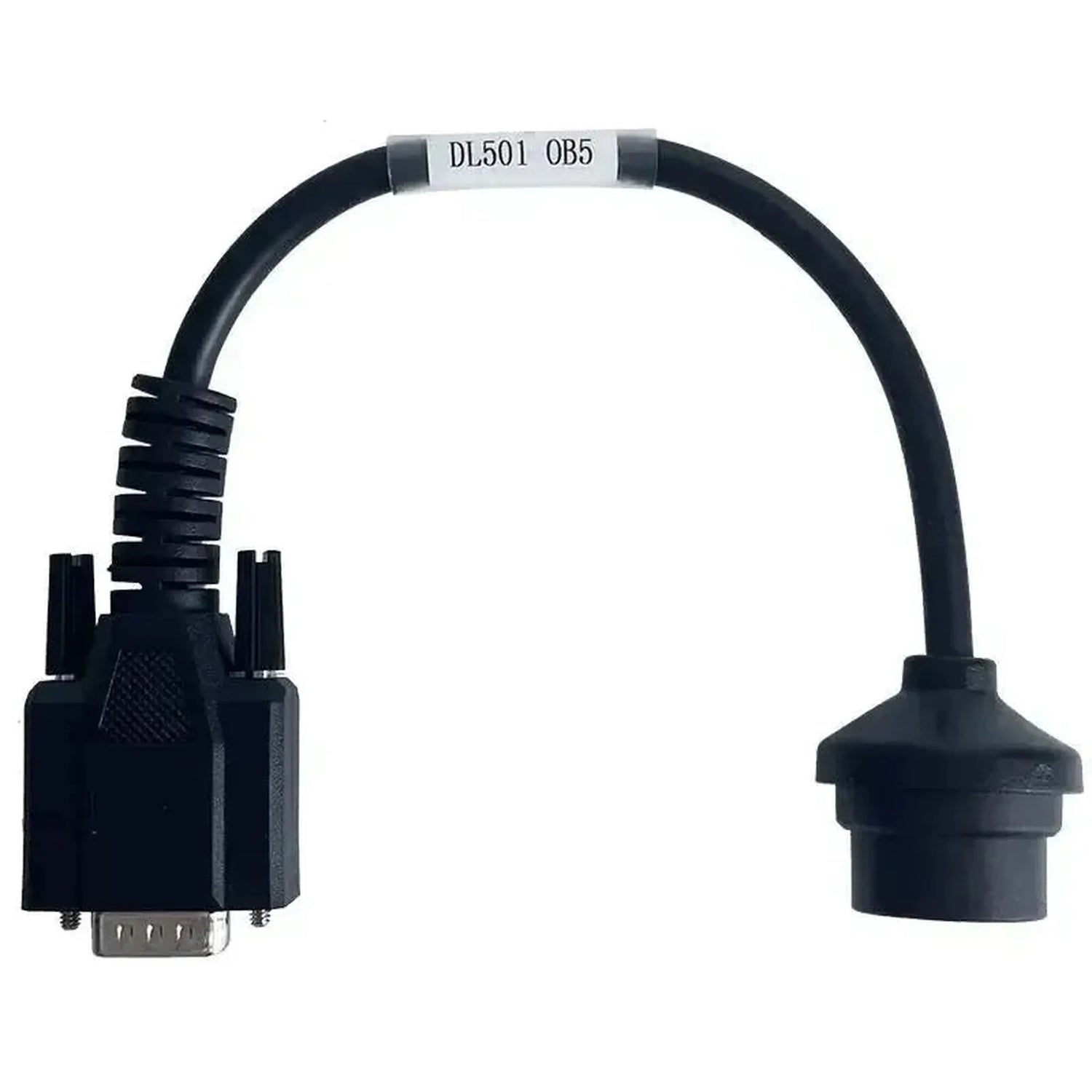

Das OBDSTAR TCM-003 verbindet den 16-poligen TCM-Anschluss des Temic DL501 (0B5) auf der Fahrzeugseite mit einem 15-poligen DB15-Stecker auf der Geräteseite. Das Kabel wird direkt auf die Getriebesteuereinheit angeschlossen, die unmittelbar auf dem Getriebe montiert ist.

Das DL501 ist das siebenstufige S-tronic Doppelkupplungsgetriebe, das in verschiedenen Audi Quattro-Modellen der Volkswagen Gruppe verbaut ist. Mit diesem Kabel erhält die OBDSTAR-Software direkten Zugriff auf den Speicherinhalt der Steuereinheit, unabhängig vom Standard-OBD2-Port. Die Kabelkonstruktion folgt der Pinbelegung des DL501 TCM-Steckers, sodass keine zusätzlichen Adapter erforderlich sind.

Das Kabel macht die Einheit zugänglich; Auslesen und Neuprogrammierung sind Funktionen Ihres eigenen Programmiergeräts. Wichtig ist die Unterscheidung nach Getriebetyp: in derselben Modellreihe kommt auch das ZF 8HP-Automatikgetriebe vor, das von diesem Kabel nicht bedient wird. Die Modellliste unten zeigt für jedes Modell die Baujahre und die Motorisierung.

VORTEILE

✔Direkter TCM-Zugriff — der DL501-Stecker wird direkt angesteuert, ohne Umweg über den Standard-OBD2-Port.
✔Pinbelegung-spezifisch — die Konstruktion ist auf das DL501 (0B5) abgestimmt, wodurch Signalabweichungen vermieden werden.
✔Mehrere Quattro-Modelle — einsetzbar zum Auslesen und Neuprogrammieren der Getriebesteuerung bei verschiedenen Audi Quattro-Ausführungen.
✔Baujahre und Motoren angegeben — für jedes Modell sind sowohl der Baujahrsbereich als auch die entsprechenden Motorisierungen bekannt.

HINWEISE

✕Nur OBDSTAR — das Kabel funktioniert mit OBDSTAR-Auslesegeräten und -Programmierern, nicht mit Geräten anderer Hersteller.
✕Keine zusätzliche Funktionalität — was gelesen oder geschrieben werden kann, bestimmt die Software Ihres Programmiergeräts, nicht das Kabel.
✕Verwechslung mit dem ZF 8HP — in derselben Modellreihe, auch nach Facelift, kommt das ZF 8HP-Automatikgetriebe vor; dieses fällt nicht unter dieses Kabel.
✕Ausschließlich DL501 (0B5) — andere TCM-Typen oder Getriebetypen erfordern ein anderes Kabel.

Anwendungen und Funktionalitäten

Mit einem kompatiblen OBDSTAR-Gerät unterstützt das Kabel die folgenden Arbeiten an der DL501-Steuereinheit.

Steuergeräte, die Sie erreichen

  • Getriebesteuereinheit (TCM) Temic DL501: direkt über den 16-poligen Stecker am Getriebe angeschlossen.
  • Keine anderen Fahrzeugsysteme: die Verbindung ist ausschließlich für die Getriebesteuereinheit vorgesehen.

Was Sie tun können

  • TCM-Daten auslesen: die aktuelle Software- und Kalibrierungsdaten des DL501 S-tronic über die direkte 16-polige Verbindung abrufen.
  • TCM neu programmieren: neue Softwaredaten oder Kalibrierungen zurückschreiben, beispielsweise nach einem Getriebeaustausch oder bei Softwarekorrektionen.
  • Pinbelegung anpassen: den 16-poligen DL501-Anschluss in die 15-polige DB15-Schnittstelle Ihres Geräts umwandeln.
  • Getriebetyp bestätigen: überprüfen, ob das Fahrzeug ein DL501-Getriebe hat und nicht das ZF 8HP.
  • Wichtig: überprüfen Sie den Getriebetyp vor dem Anschluss; innerhalb derselben Modellreihe kommen beide Automatikgetriebe vor.

Kompatible Fahrzeuge und Anwendungen

Entscheidend ist das Temic DL501 (0B5) mit 16-poliger TCM-Steckverbindung, nicht das Modell oder Baujahr an sich. Die folgenden Fahrzeuge sind mit diesem siebenstufigen S-tronic ausgestattet. Überprüfen Sie vor der Verwendung immer den Getriebetyp, da innerhalb derselben Modellreihe auch andere Automatikgetriebe verbaut sind.

Audi:

  • A4 (B8 / Typ 8K): (2008–2015) — Motoren: 2.0 TFSI Quattro, 3.0 TFSI Quattro, 2.0 TDI Quattro, 3.0 TDI Quattro
  • A5 / S5 / RS5 (Typ 8T / 8F): (2008–2016) — Quattro-Modelle mit 2.0 TFSI/TDI bis 3.0 TFSI/TDI, S5 V6T/V8 und RS5 4.2 V8
  • A6 / S6 (C7 / Typ 4G): (2011–2014) — Motoren: 2.8 FSI, 3.0 TFSI Quattro, 3.0 TDI Quattro (bis 272 PS; stärkere BiTDI nutzen ZF 8HP)
  • A7 / S7 Sportback (Typ 4G8): (2010–2014) — Motoren: 2.8 FSI, 3.0 TFSI Quattro, 3.0 TDI Quattro
  • Q5 / SQ5 (Typ 8R): (2008–2012/2013) — Motoren: 2.0 TFSI, 2.0 TDI, 3.0 TDI Quattro (nach Facelift 2012/2013 sind verschiedene Varianten auf ZF 8HP umgestiegen)
  • S4 / RS4 (B8 / Typ 8K): (2009–2015) — Motoren: 3.0 V6 Supercharged (S4), 4.2 V8 Saugmotor (RS4)
💡
Gut zu wissen: Der Temic DL501 TCM-Stecker sitzt direkt am Getriebe, und DL501 und ZF 8HP kommen in derselben Modellreihe vor. Überprüfen Sie den Getriebetyp anhand der Fahrzeugidentifizierungsnummer oder des Typenschilds am Getriebe, bevor Sie bestellen.

Lieferumfang

  • 1x OBDSTAR (TCM-003) | Temic (DL501) 16-poliges TCM – 15-poliges DB15 Adapterkabel | Personenkraftwagen

Technische Spezifikationen

Spezifikation Beschreibung
Marke OBDSTAR
Artikelnummer TCM-003
Typ Adapterkabel
Anwendung Direkter TCM-Zugriff auf das Temic DL501 (0B5) Getriebe außerhalb des OBD2-Anschlusses

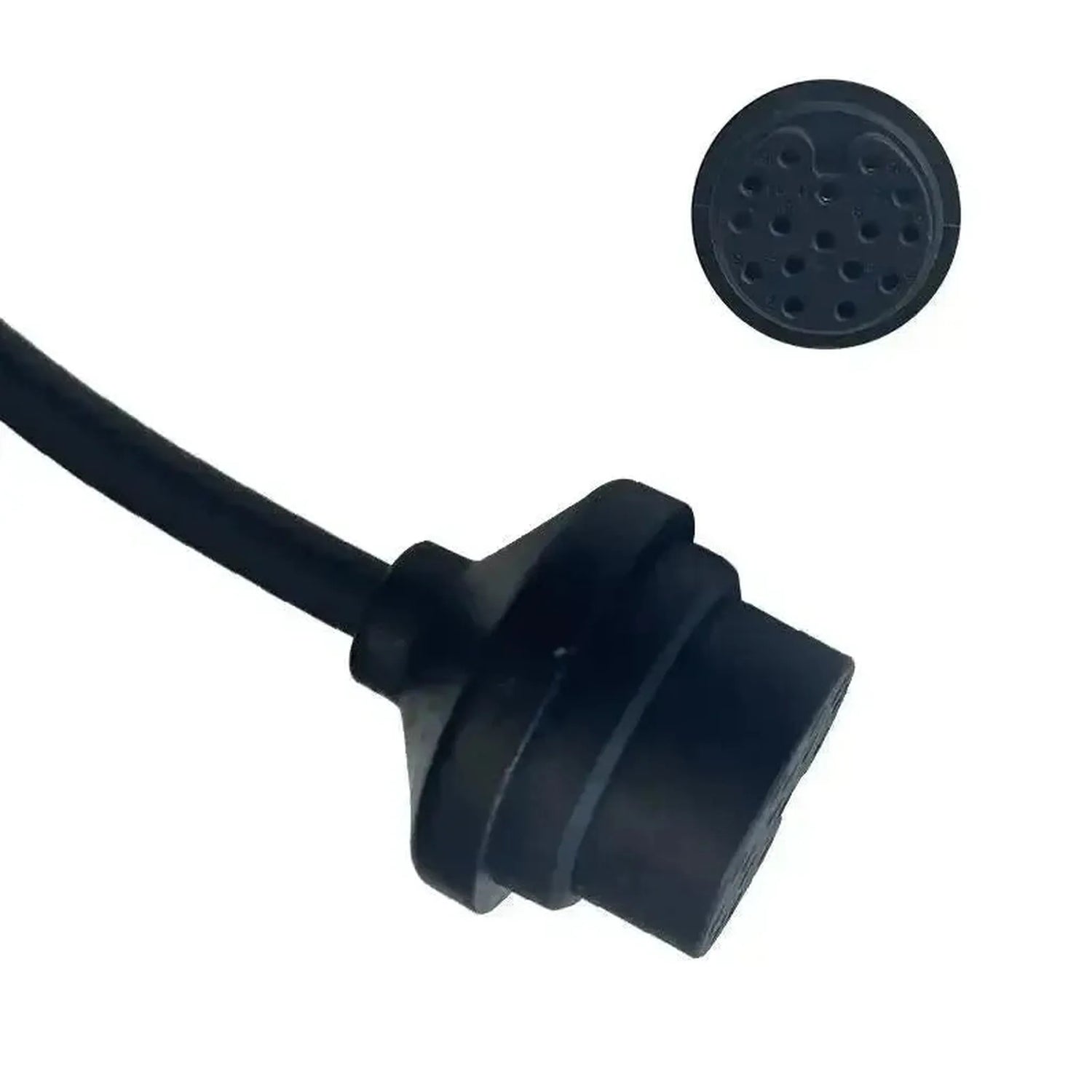

Fahrzeugseite Anschluss Temic (DL501) 16-poliger TCM

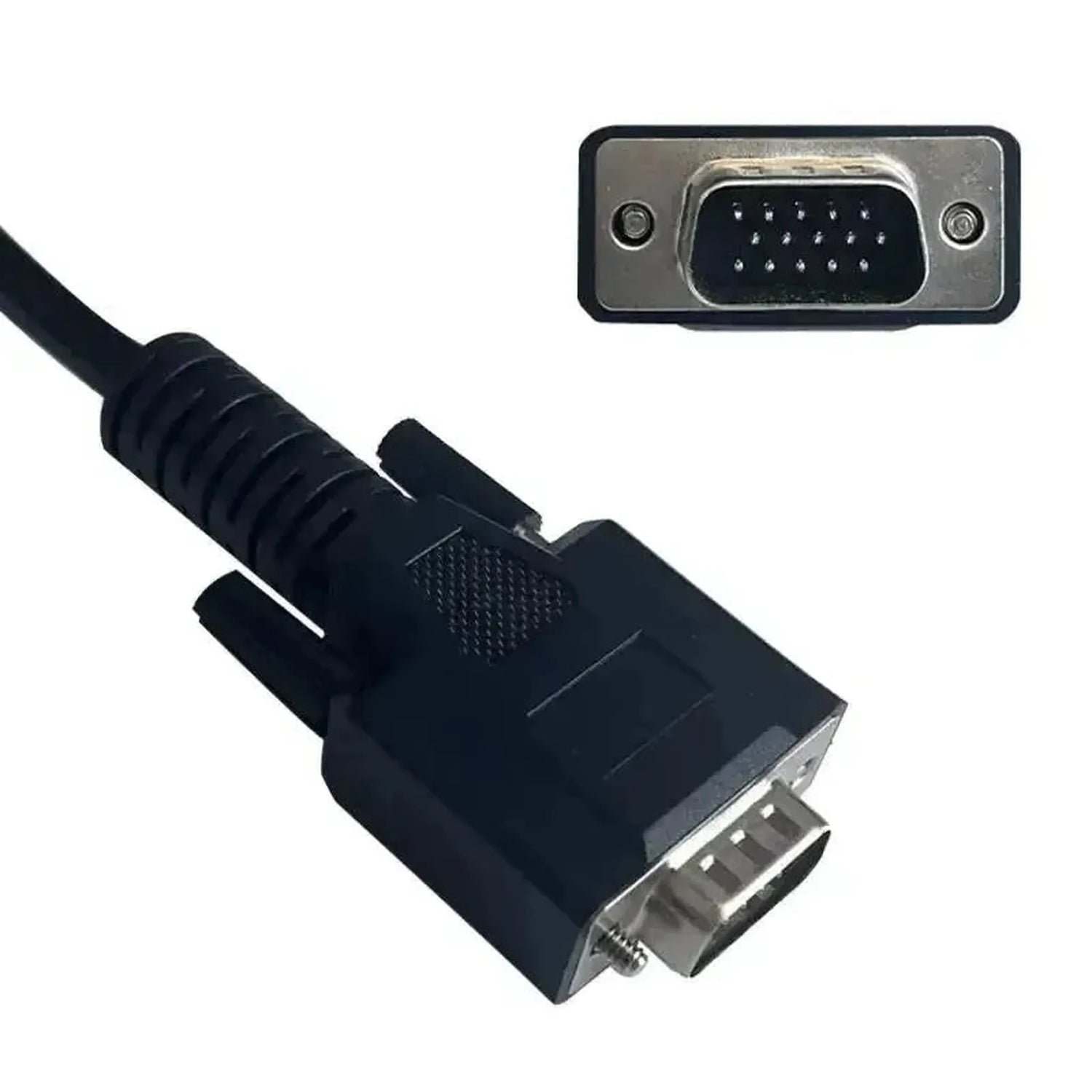

Geräteseite Anschluss 15-poliger DB15
Steuergeräte Getriebesteuergerät (TCM) des DL501
Segment Personenkraftwagen
Unterstützte Hersteller Audi
Modellbereich Audi 2008–2016, je nach Modell unterschiedlich (siehe Modellliste)
Erforderlich zur Verwendung OBDSTAR Programmierer mit 15-poliger DB15-Schnittstelle, wie der DC706 mit MP001-Kit
Zusätzlich erforderlich Physischer Zugang zum TCM am Getriebe
Gewicht 0,1 kg
