OBDSTAR | SKU: T006

OBDSTAR (T006) | 12+22-poliges GSM - 15-poliges DB15 Adapterkabel | Personenwagen

Name: OBDSTAR (T006) | 12+22-poliges GSM - 15-poliges DB15 Adapterkabel | Personenwagen
Brand: OBDSTAR
SKU: T006
Price: 24.95 EUR
Availability: InStock

€24,95 inkl.

€20,62 exkl.

Garantie direkt über AsTools

Wir bearbeiten Garantieansprüche selbst, schnell und ohne Einschaltung des Herstellers. Dank unseres eigenen Ersatzteillagers und technischer Expertise können wir dir in der Regel sofort helfen. Nur in Ausnahmefällen senden wir das Produkt dennoch an den Lieferanten weiter.

2 Jahre Garantie auf alle Produkte

Alle unsere Produkte werden mit 2 Jahren Herstellergarantie geliefert. So bist du für langfristige Qualität und Service abgesichert.

Einfach zurückgeben

Du kannst deine Rücksendung ganz einfach über dein Konto beantragen. Wir senden dir das Rücksendeetikett per E-Mail zu. Die Rücksendekosten trägst du selbst.

Professioneller Kundenservice

Unsere Experten stehen bereit, um Ihnen schnell und fachkundig zu helfen, sowohl online als auch in unserem physischen Geschäft. Fragen? Kontaktieren Sie uns gerne!

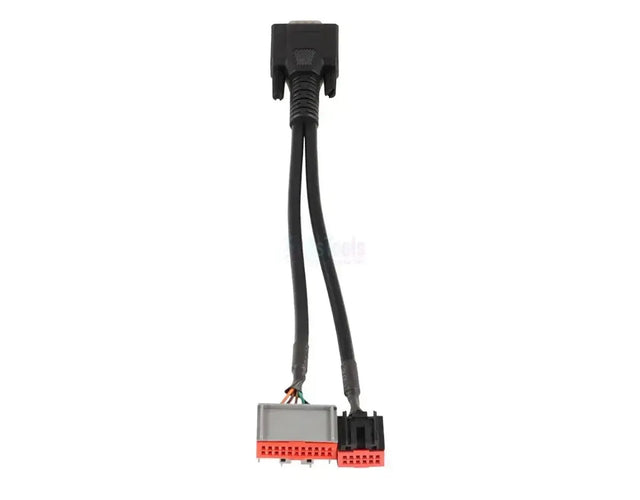

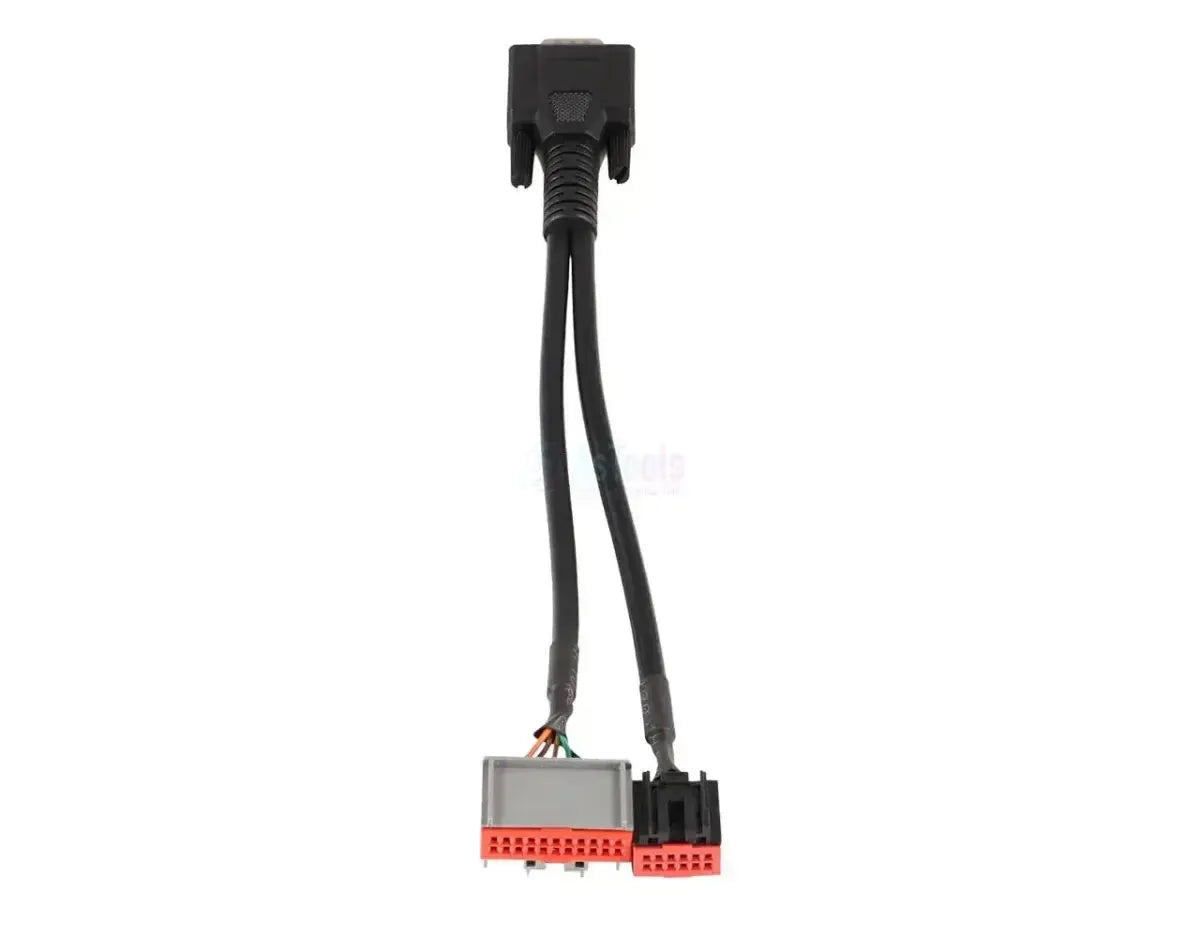

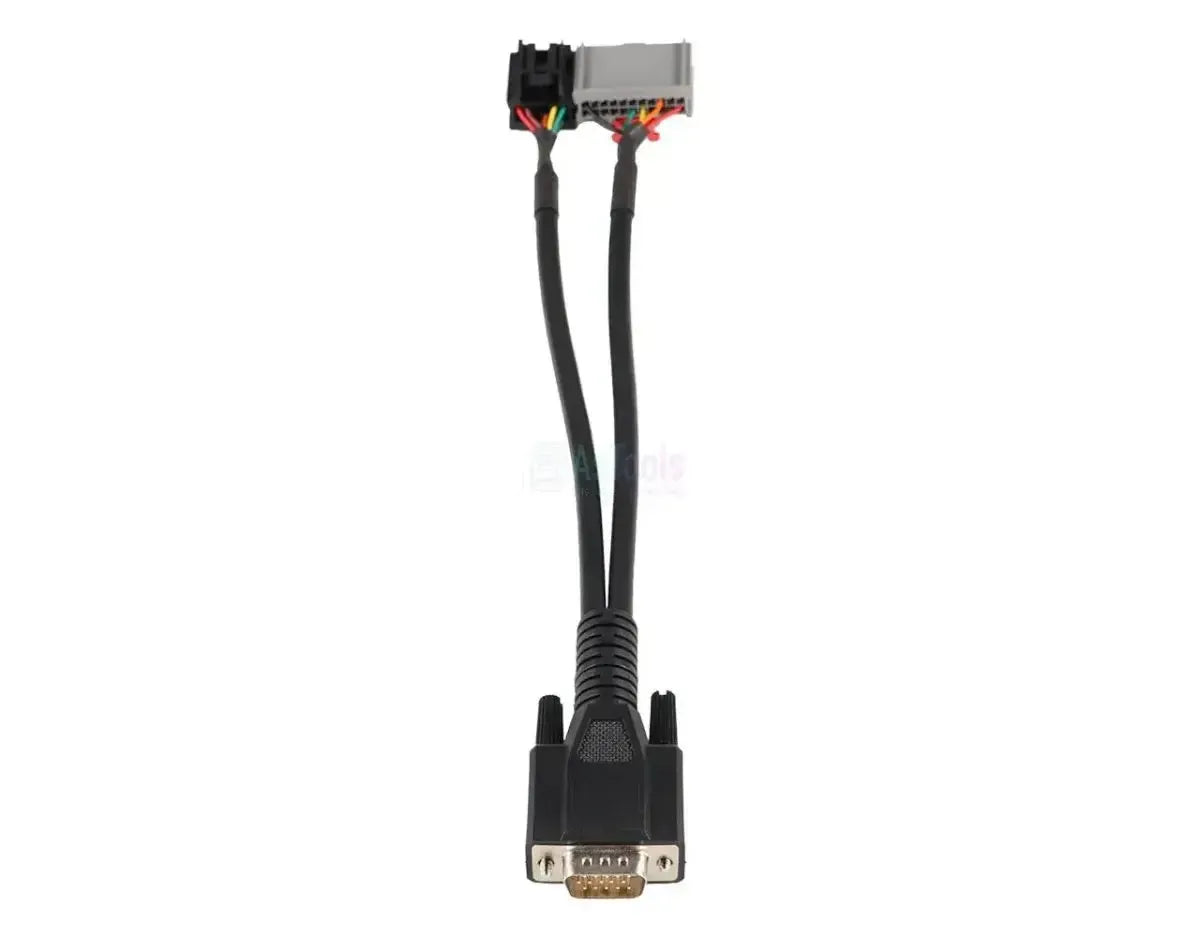

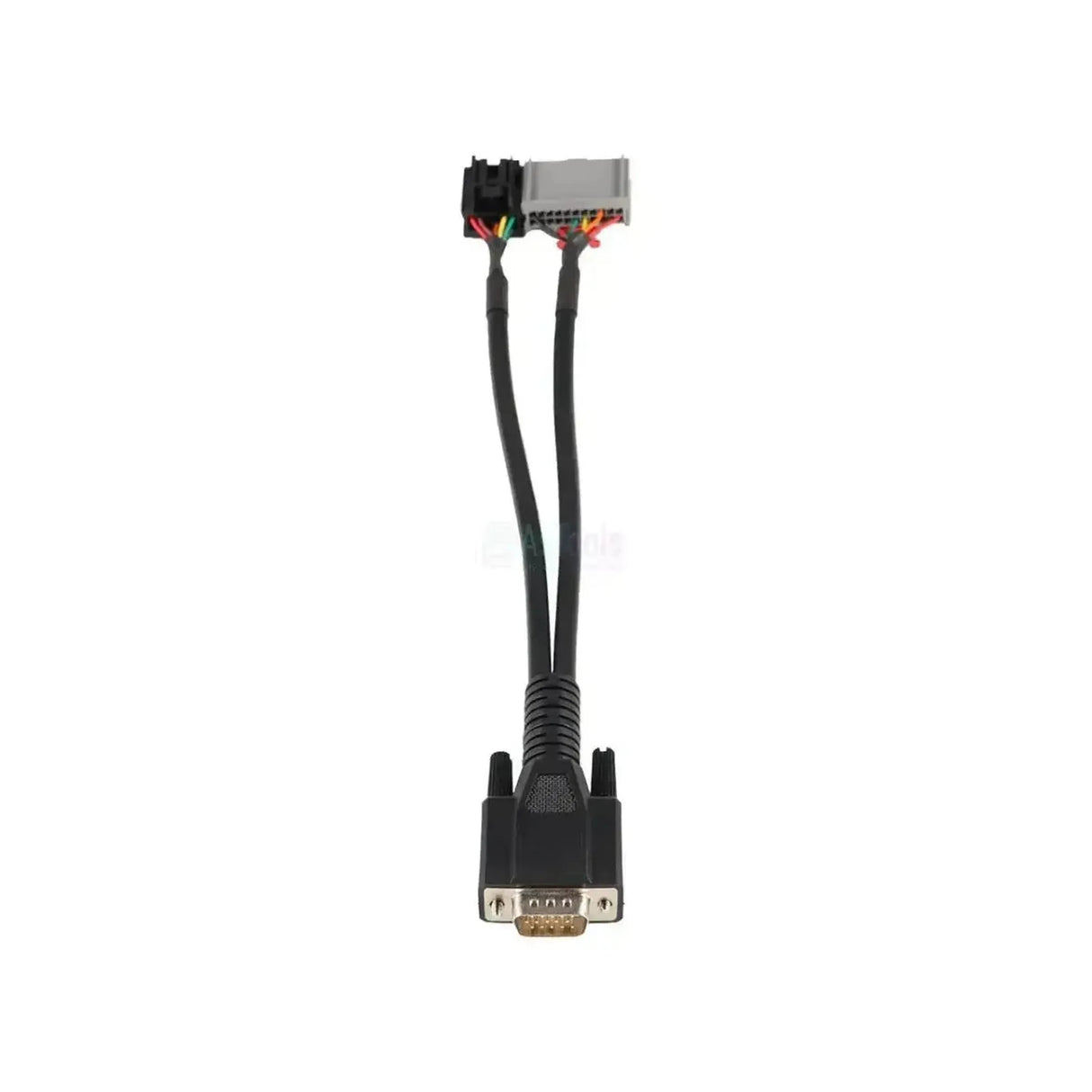

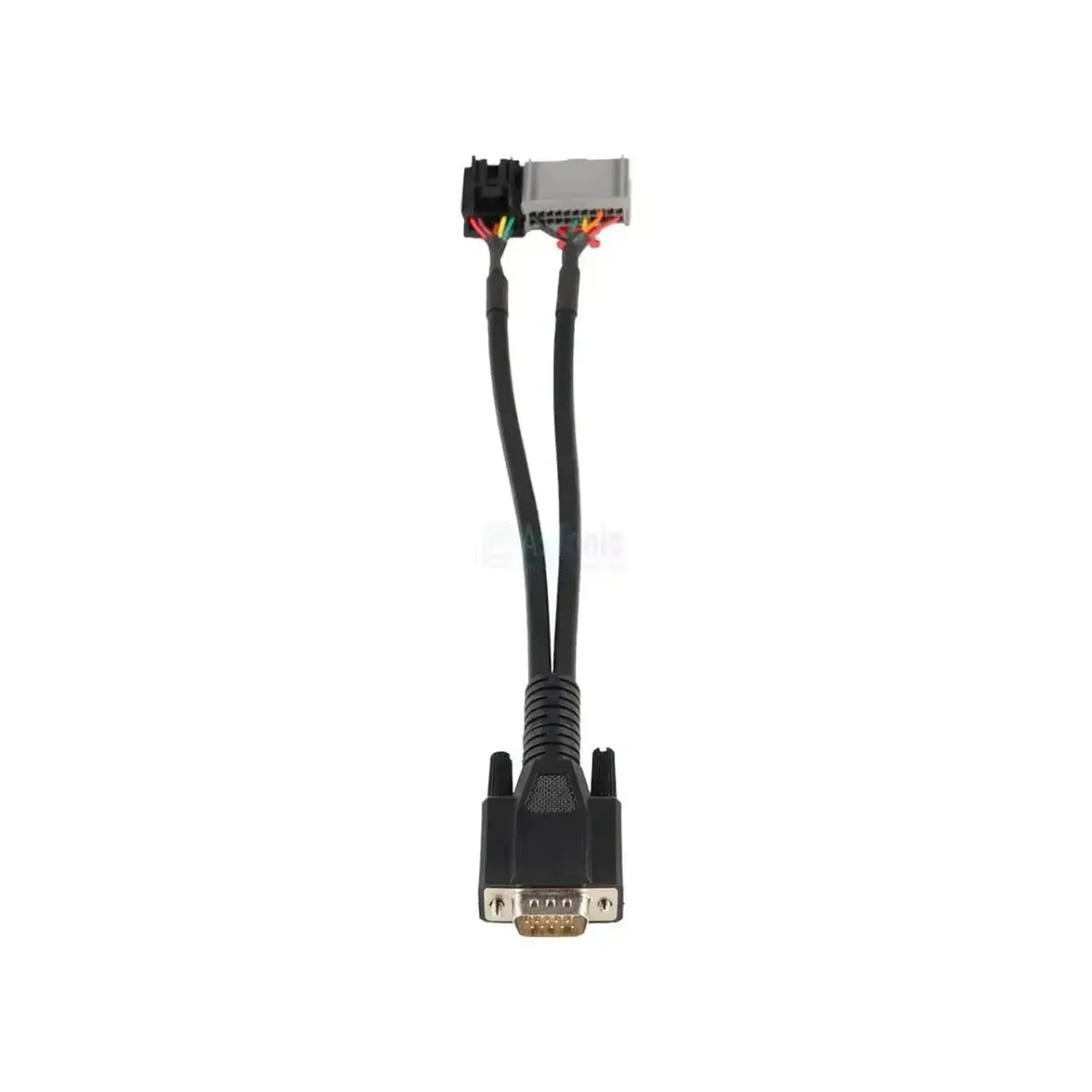

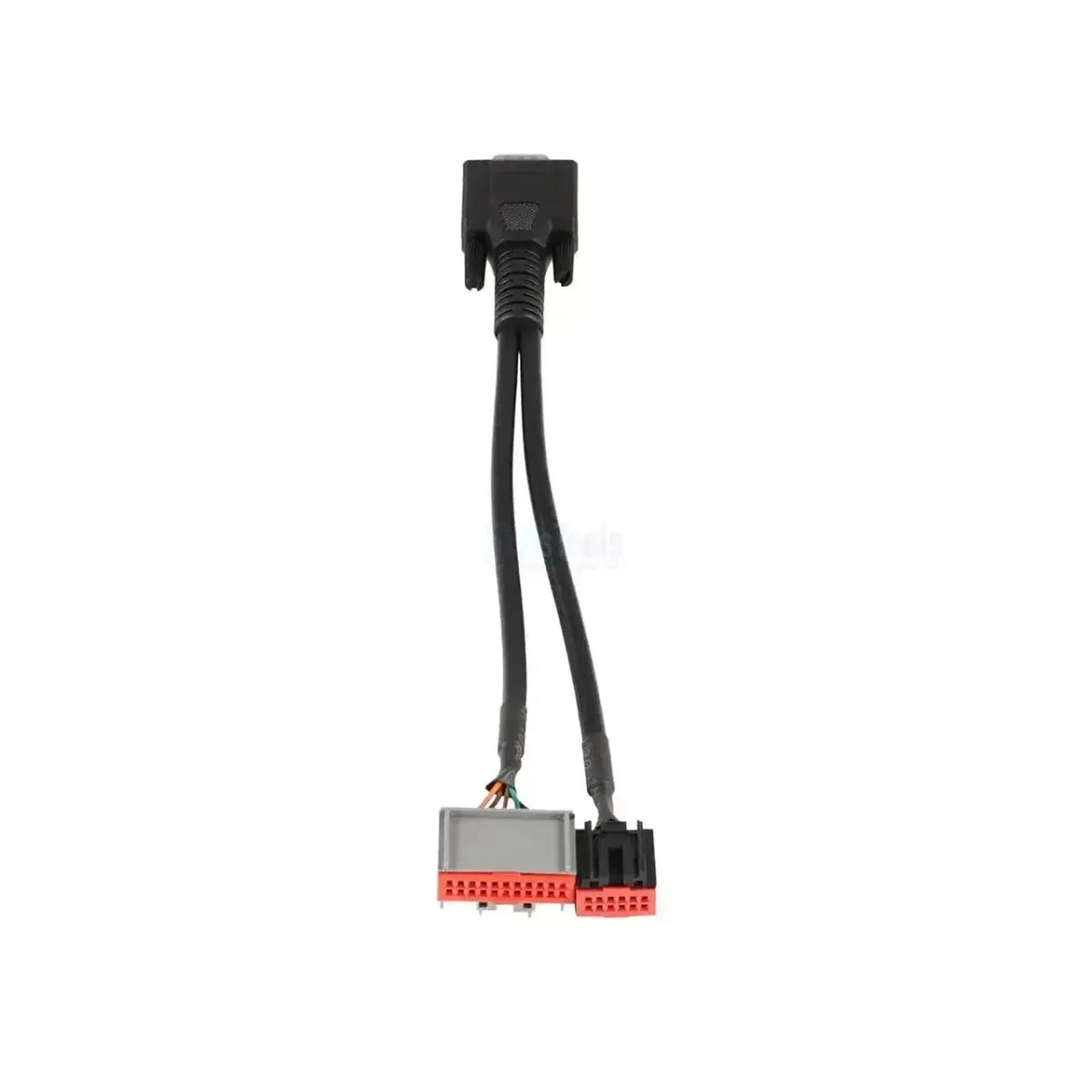

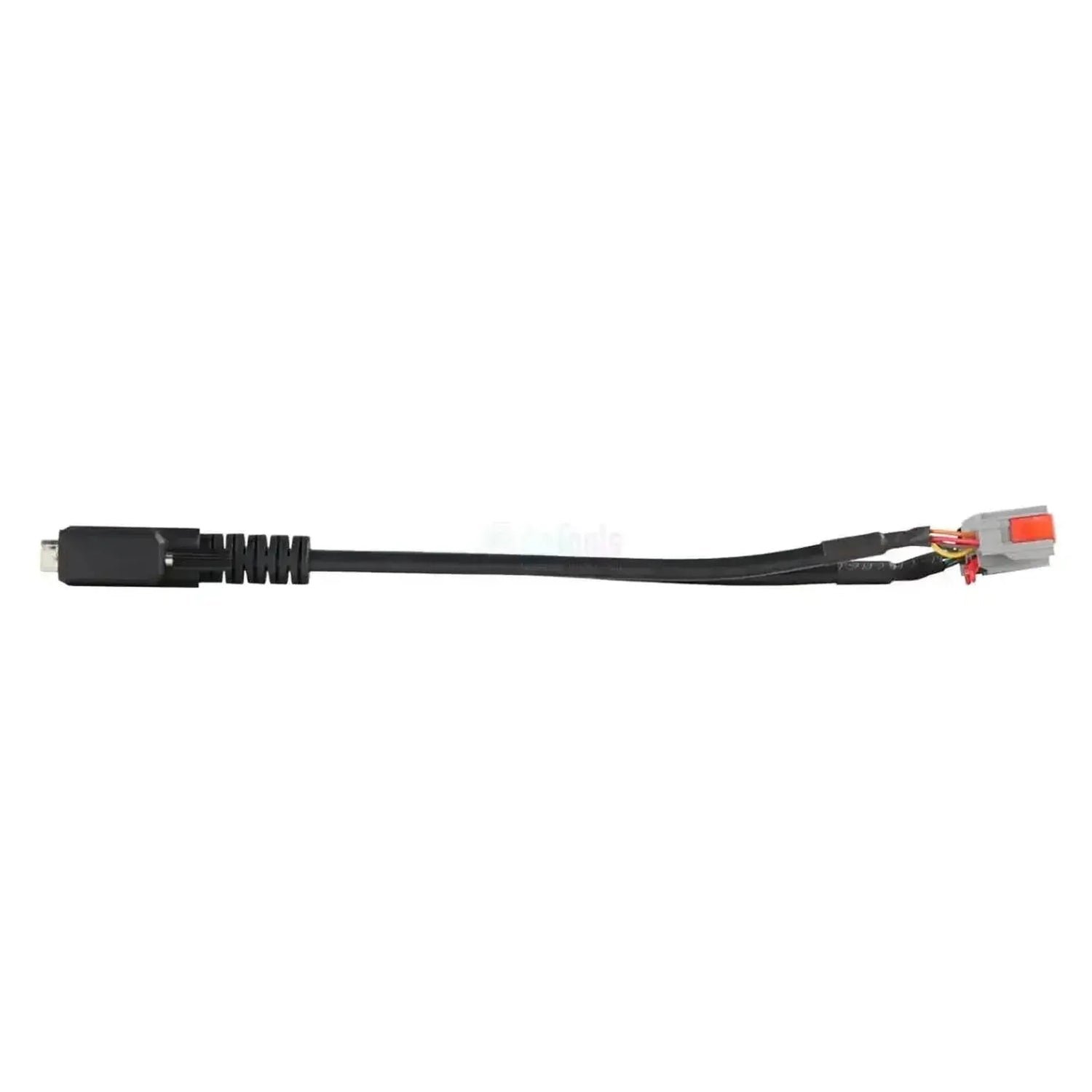

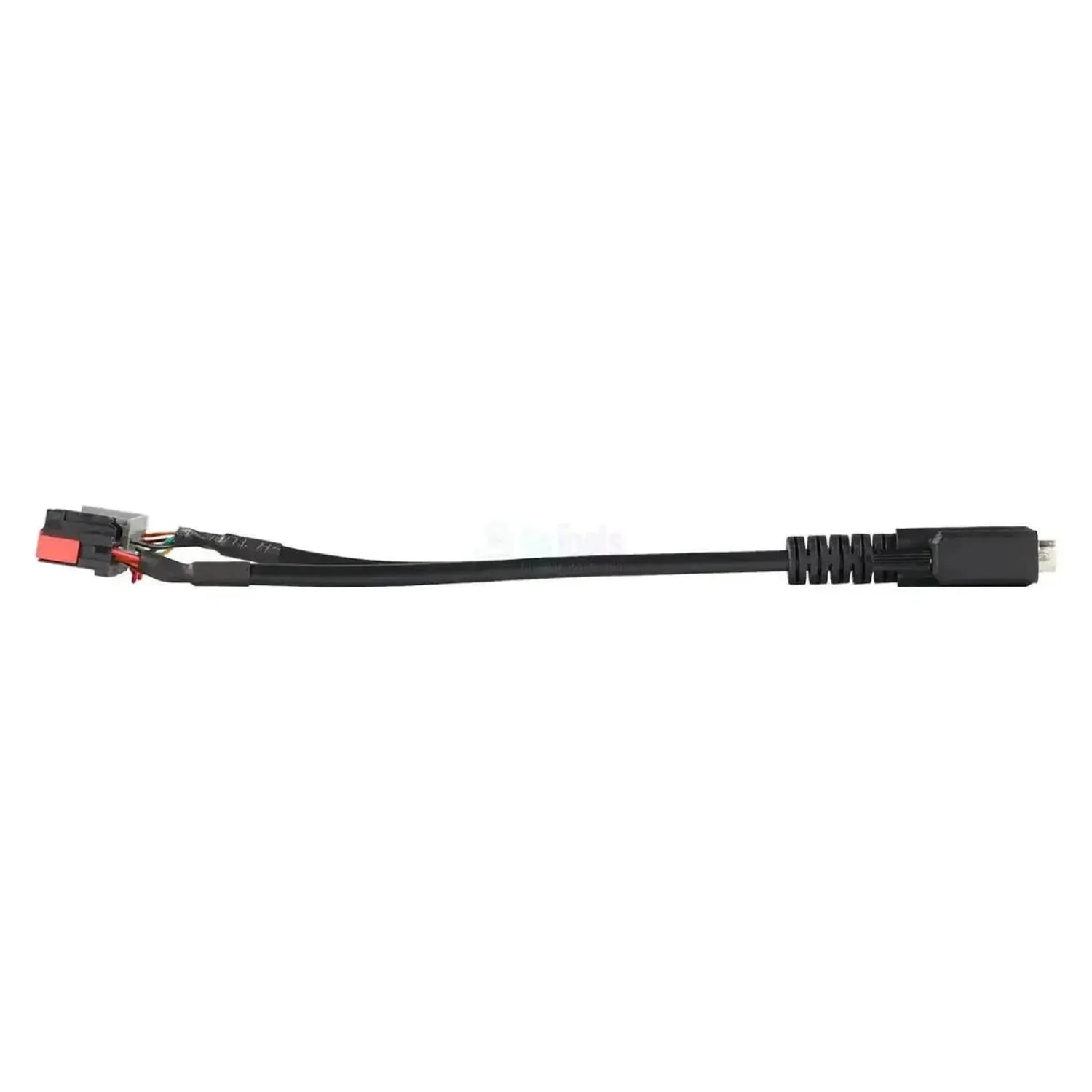

Das OBDSTAR T006 hat auf der Gerätseite einen 15-poliger DB15-Anschluss und teilt sich auf der Fahrzeugseite in einen 12-poligen und einen 22-poligen GSM-Stecker. Diese beiden Stecker werden direkt auf die Verdrahtung des Schaltmoduls in der Mittelkonsole von Land Rover- und Jaguar-Fahrzeugen aufgesteckt.

Das Schaltmodul in diesen Fahrzeugen verfügt über zwei separate Stecker. Mit der geteilten Kabelstruktur werden beide gleichzeitig angesteuert, sodass die OBDSTAR-Testplattform alle relevanten Signale vom Modul auslesen und steuern kann. Die Verbindung läuft außerhalb des Fahrzeugnetzwerks, wodurch das Modul gezielt getestet werden kann, ohne dass das CAN-Netzwerk eingreift.

Das Kabel ist eine Testverbindung für dieses eine Modul: Es bietet keine OBD2-Diagnose und ist nicht für allgemeine Fahrzeugauslesung geeignet. Das Schaltmodulgehäuse muss demontiert werden, um auf die Stecker zuzugreifen. Die folgenden Modelle sind mit Baujahren bestätigt; welche Tests durchführbar sind, wird durch die Testplattform bestimmt.

VORTEILE

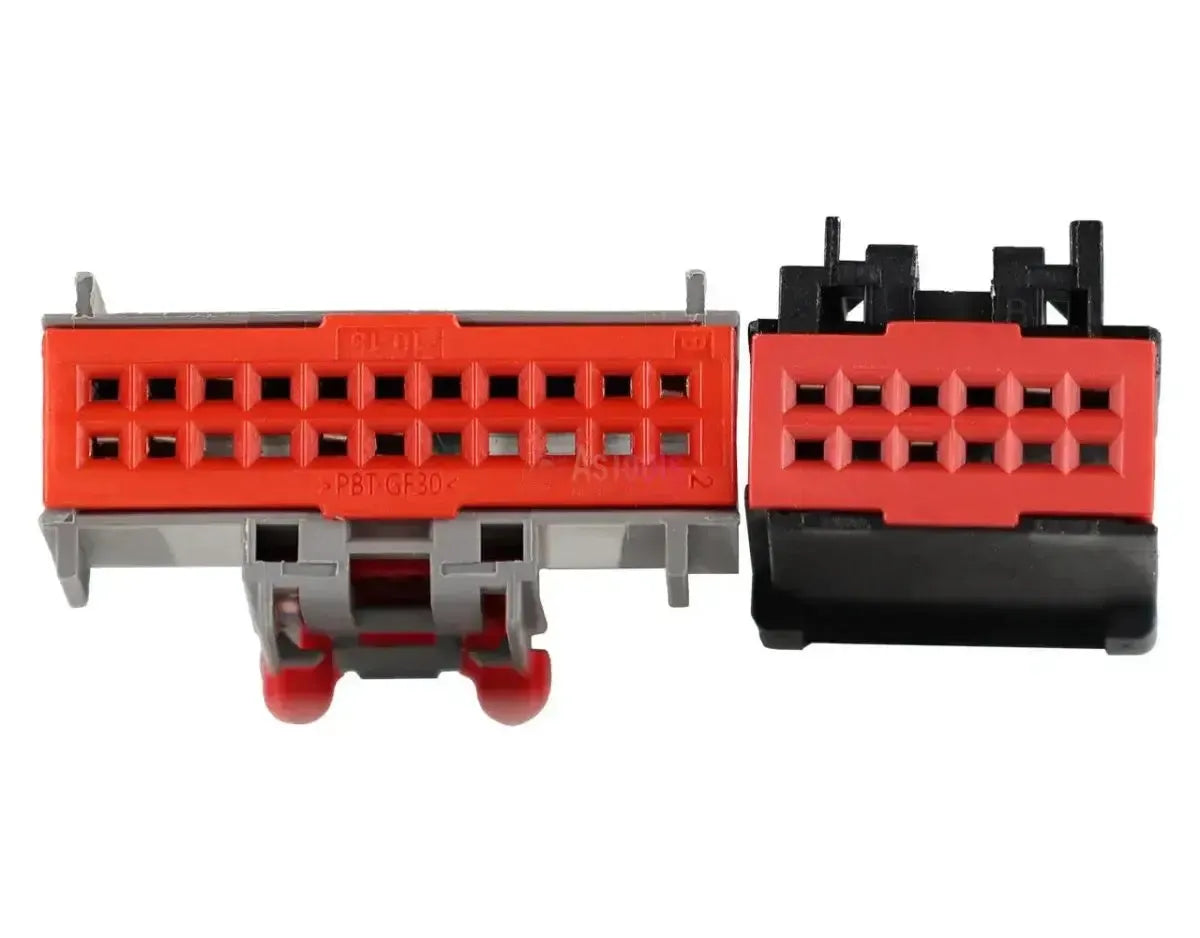

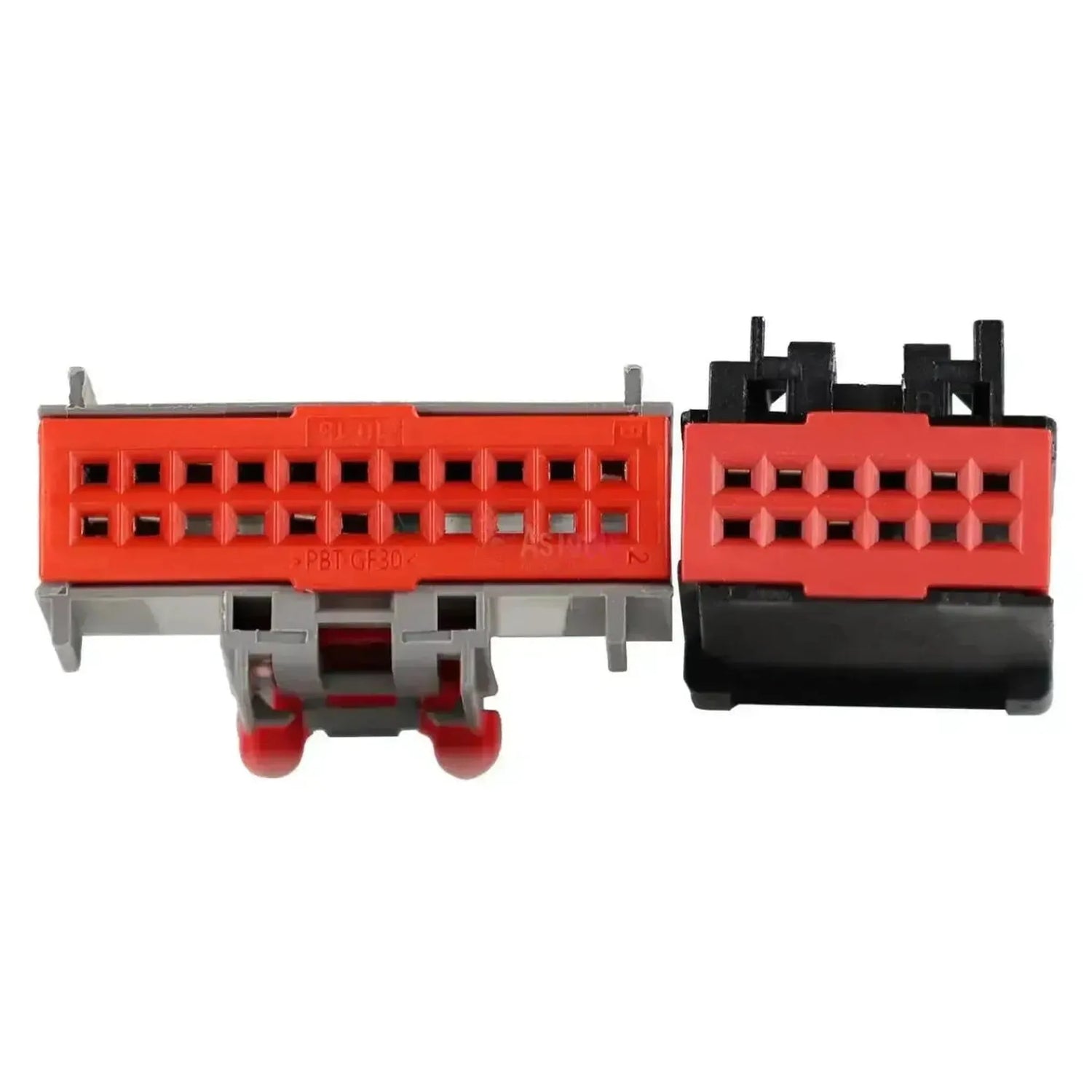

✔Beide Stecker gleichzeitig — die 12-poligen und 22-poligen GSM-Stecker schließen ohne zusätzliche Adapter direkt am Schaltmodul an.

✔Hub- und Schalttest in einer Verbindung — sowohl die Hubfunktion als auch das Schaltverhalten des Moduls werden über dasselbe Kabel getestet.

✔Außerhalb des CAN-Netzwerks — die direkte Verbindung ermöglicht gezielte Modultests ohne Einfluss des Fahrzeugnetzwerks.

✔Zwei Marken mit Baujahren — für elf bestätigte Jaguar- und Land Rover-Modelle sind konkrete Baujahrbereiche angegeben.

HINWEISE

✕Nur OBDSTAR-Testplattform — das Kabel ist nicht mit Diagnosewerkzeugen anderer Hersteller kompatibel.

✕Keine zusätzliche Fahrzeugabdeckung — welche Testverfahren für das Schaltmodul verfügbar sind, hängt von der Software Ihrer Testplattform ab.

✕Keine OBD2-Diagnose — das Kabel ist nicht für allgemeine Fahrzeugauslesung über den Standard-Diagnoseport geeignet.

✕Demontage erforderlich — die Stecker sind erst zugänglich, nachdem das Schaltmodulgehäuse in der Mittelkonsole entfernt wurde.

Anwendungen und Funktionalitäten

In Kombination mit Geräten aus der OBDSTAR-Testplattformserie unterstützt das Kabel die folgenden Arbeiten am Schaltmodul.

Steuergeräte, die Sie erreichen

Schaltmodul: direkt angeschlossen über die 12-poligen und 22-poligen GSM-Stecker in der Mittelkonsole.
Keine weiteren Fahrzeugsysteme: die Verbindung läuft außerhalb des Fahrzeugnetzwerks, sodass nur das Schaltmodul angesprochen wird.

Was Sie damit tun können

Hubfunktion testen: die elektrische Schaltfunktion des Schalthebels steuern und die Modulantwort auslesen.
Schalttest durchführen: die Schaltsignale auf korrekte Reaktion beim Wechsel der Fahrstufen überprüfen.
Modul direkt verbinden: Kommunikation mit der Testplattform außerhalb des Standard-Fahrzeugdiagnoseports aufbauen.
Modul vor dem Austausch bewerten: feststellen, ob der Fehler im Schaltmodul liegt, bevor Sie es austauschen.
Wichtig: überprüfen Sie vorher, ob das spezifische Baujahr und die Ausführung tatsächlich den 12-poligen und 22-poligen GSM-Anschluss haben.

Kompatible Fahrzeuge und Anwendungen

Entscheidend ist der 12-polige und 22-polige GSM-Anschluss am Schaltmodul, nicht das Modell. Die folgenden Fahrzeuge sind bestätigt kompatibel. Bei Baureihen, die bis heute laufen, kann eine spätere Ausführung ein anderes Modul haben; überprüfen Sie daher die Stecker selbst.

Jaguar:

F-Pace (X761): (2016–heute)
F-Type (X152): (2013–heute)
XE (X760): (2015–heute)
XF (X260): (2015–heute)
XJ (X351): (2009–heute)

Land Rover:

Discovery 5 (L462): (2017–heute)
Discovery Sport (L550): (2015–heute)
Range Rover (L405): (2013–heute)
Range Rover Evoque (L538/L551): (2011–heute)
Range Rover Sport (L494): (2013–heute)
Range Rover Velar (L560): (2017–heute)

💡

Gut zu wissen: Das Schaltmodul befindet sich in der Mittelkonsole; die 12-polige und 22-polige GSM-Stecker sind nach Entfernung der Schalthebelabdeckung zugänglich, und der genaue Modulort variiert je nach Baujahr. Überprüfen Sie Modell, Baujahr und Steckerausführung im Wartungshandbuch, bevor Sie bestellen.

Verpackungsinhalt

1x OBDSTAR (T006) | 12+22-poliger GSM - 15-poliger DB15 Adapterkabel | Personenkraftwagen

Technische Spezifikationen

Spezifikation	Beschreibung
Marke	OBDSTAR
Artikelnummer	T006
Typ	Adapterkabel
Anwendung	Prüfung des Schaltmoduls in Jaguar- und Land Rover-Fahrzeugen
Fahrzeugseite Anschluss	12+22-poliger GSM

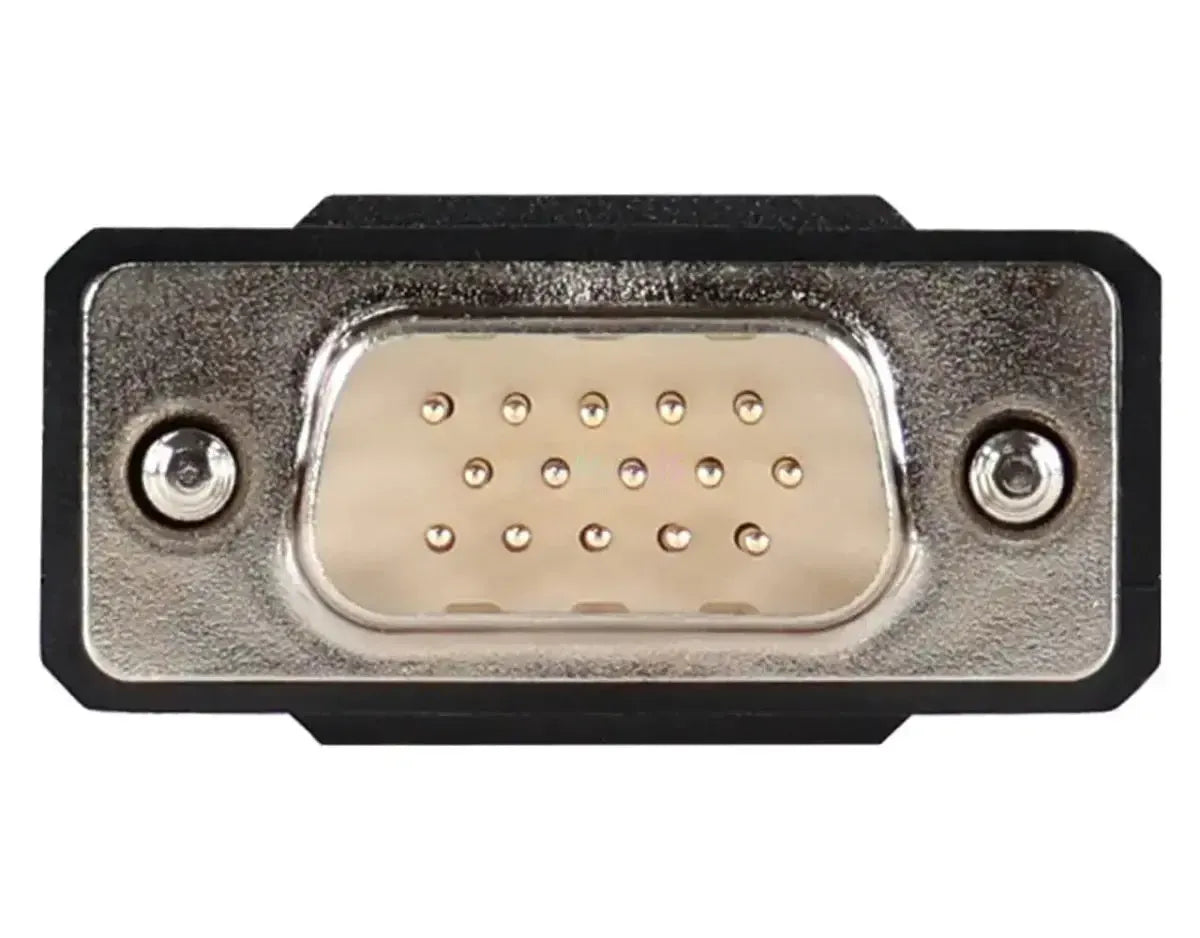

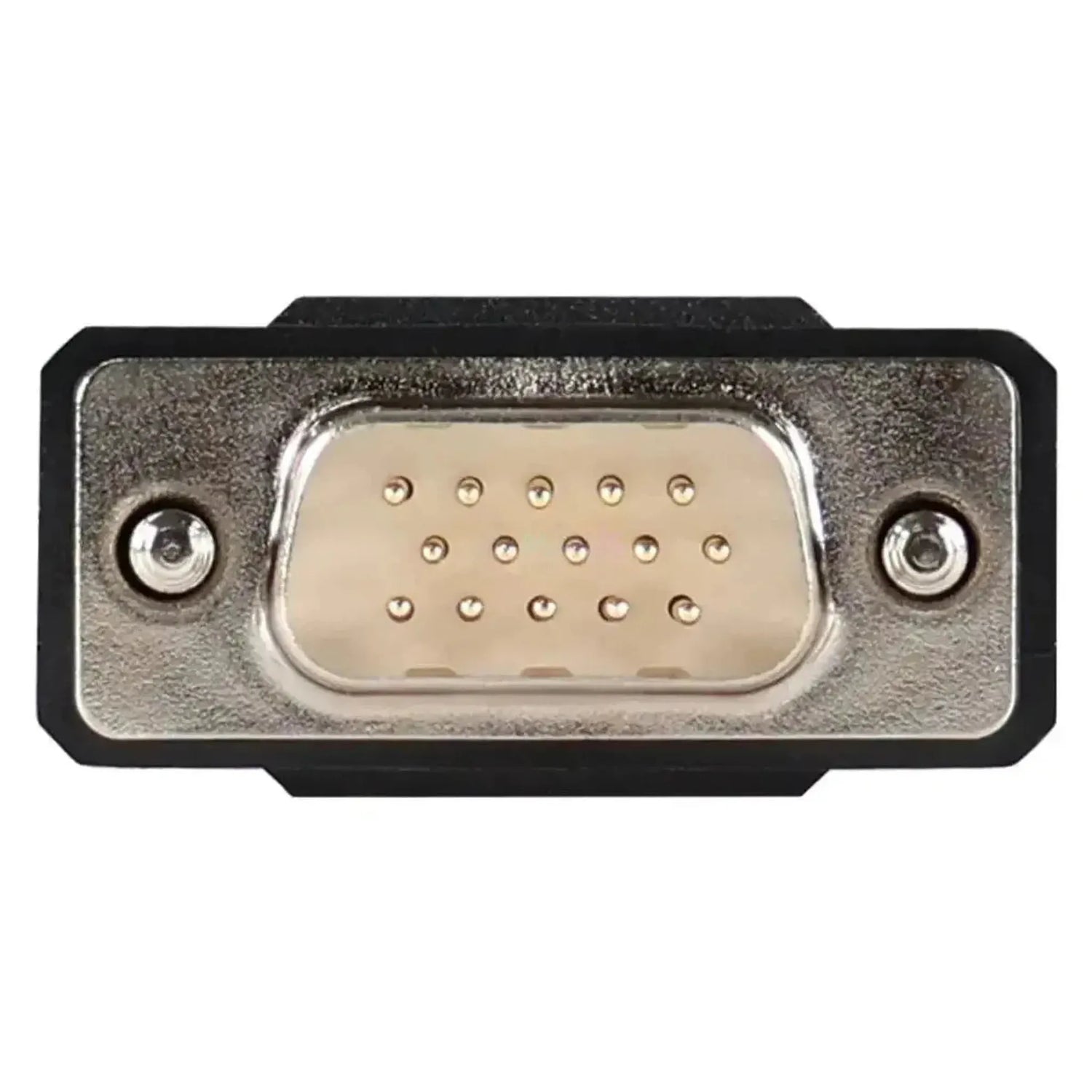

Geräteseite Anschluss	15-poliger DB15
Kommunikation	Direkte Modulverbindung, außerhalb des CAN-Netzwerks des Fahrzeugs
Steuergeräte	Schaltmodul
Segment	Personenkraftwagen
Unterstützte Marken	Jaguar und Land Rover
Modellbereich	Jaguar und Land Rover 2009–heute, je nach Modell unterschiedlich (siehe Modellliste)
Erforderlich zur Verwendung	OBDSTAR-Programmierer mit 15-poliger DB15-Schnittstelle, wie der DC706 mit MP001-Kit
Zusätzlich erforderlich	OBDSTAR-Testplattform; Demontage der Schalthebelabdeckung in der Mittelkonsole
Gewicht	0,1 kg
