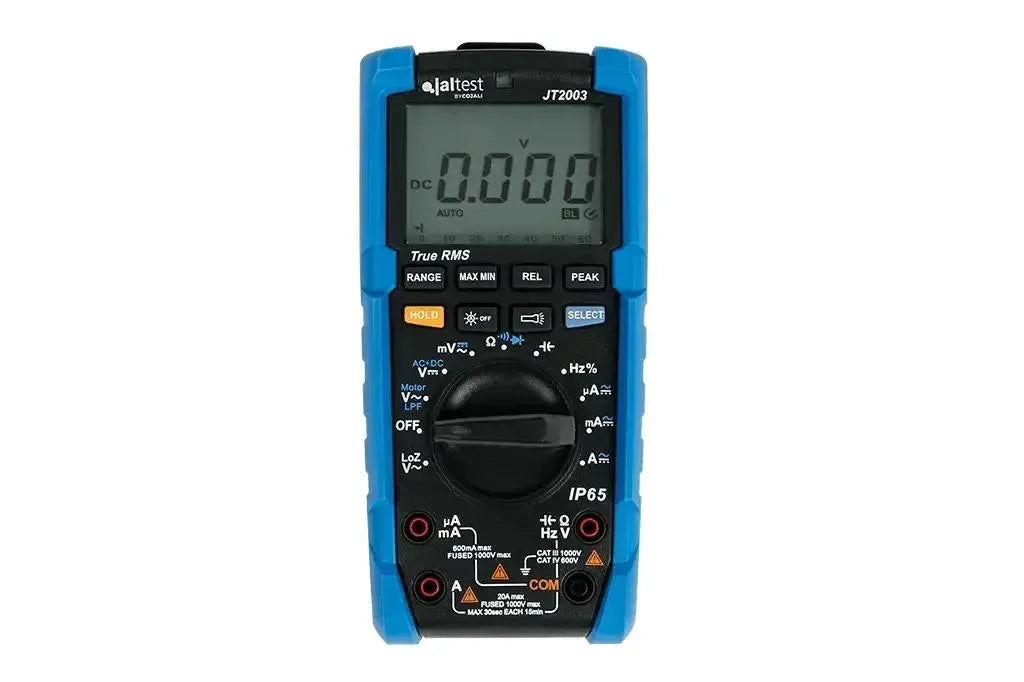

Jaltest JT2003 | Multimeter

Der Jaltest JT2003 ist ein digitales Multimeter, das für industrielle Anwendungen entwickelt wurde. Das Gerät verfügt über eine True RMS-Messfunktion, die genaue Messungen sowohl von sinusförmigen als auch von nicht-sinusförmigen AC-Wellenformen garantiert. Das Gehäuse hat eine IP65-Klassifizierung, was bedeutet, dass es vollständig staubdicht ist und gegen Wasserstrahlen geschützt ist. Außerdem wurde das Multimeter auf eine Sturzfestigkeit von bis zu 2 Metern getestet, was die Haltbarkeit in anspruchsvollen Arbeitsumgebungen unterstützt. Das Instrument ist in der Lage, Messungen von Spannung, Strom, Widerstand, Kapazität, Frequenz, Tastverhältnis und Durchgang durchzuführen.

Dieses Multimeter ist mit verschiedenen spezialisierten Funktionen ausgestattet. Die Low Pass Filter (LPF)-Funktion ermöglicht präzise Spannungs- und Frequenzmessungen an Antrieben mit variabler Frequenz (VFD's). Der LoZ-Modus mit niedriger Eingangsimpendanz hilft, Geisterspannungen zu eliminieren und somit zuverlässigere Messungen zu erzielen. Eine spezielle MOTOR TEST-Funktion steht zur Überprüfung der Drehrichtung von Drehstrommotoren zur Verfügung. Darüber hinaus verfügt der JT2003 über eine Spitzendetektion von 250 µs zur Erfassung von Transienten, ein 6000-Counter-Display mit Hintergrundbeleuchtung, die sich automatisch an das Umgebungslicht anpasst, sowie die Möglichkeit, sowohl AC- als auch DC-Komponenten gleichzeitig zu messen.

Anwendung und Funktionalität:

Der JT2003 wurde für Diagnose und Wartung im Automobil-, Industrie- und Schifffahrtsbereich entwickelt. Die Funktionen sind speziell auf die Messung elektrischer und elektronischer Systeme ausgerichtet.

• True RMS-Messung: Sorgt für eine genaue Anzeige von Wechselspannung und -strom bei komplexen, nichtlinearen Lasten.
• IP65-Schutzart: Das Gehäuse ist vollständig staubdicht und wasserbeständig, was den Einsatz unter rauen Bedingungen ermöglicht.
• Sturzfestigkeit: Entwickelt, um einem Fall aus 2 Metern standzuhalten, was die Robustheit erhöht.
• Tiefpassfilter (LPF): Filtert hochfrequentes Rauschen für stabile Messungen an frequenzgeregelten Antrieben und anderen störungsreichen elektrischen Umgebungen.
• LoZ-Spannungsmessung: Die niedrige Eingangsimpedanz verhindert fehlerhafte Messungen durch Geisterspannungen, die durch nahegelegene Leiter induziert werden.
• Motortest: Vereinfacht die Kontrolle der Phasenfolge bei Drehstrommotoren.
• Spitzenerfassung (Peak capture): Erfasst kurzzeitige Spannungs- und Stromspitzen mit einer Ansprechzeit von 250 Mikrosekunden.
• Automatische Hintergrundbeleuchtung: Ein eingebauter Lichtsensor passt die Helligkeit des Displays automatisch an, was die Ablesbarkeit verbessert und die Batterielebensdauer verlängert.

Messbereiche und Funktionen:

Das Instrument bietet eine breite Palette an Messmöglichkeiten mit automatischer und manueller Bereichsauswahl.

• DC-Spannung: 60 mV bis 1000 V
• AC-Spannung: 60 mV bis 1000 V
• DC-Strom: 600 µA bis 20 A
• AC-Strom: 6000 µA bis 20 A
• Widerstand: 600 Ω bis 60 MΩ
• Kapazität: 6 nF bis 60 mF
• Frequenz: 10 Hz bis 10 MHz
• Duty cycle: 10% bis 95%
• Diodentest: Ja, mit einer Testspannung von ca. 3,0 V
• Kontinuitätstest: Ja, mit akustischem Signal bei einem Widerstand unter 50 Ω

Lieferumfang:

• 1x Jaltest JT2003 digitales Multimeter
• 1x Paar Messleitungen
• 1x Bedienungsanleitung
