Autool DM301 | Multimeter

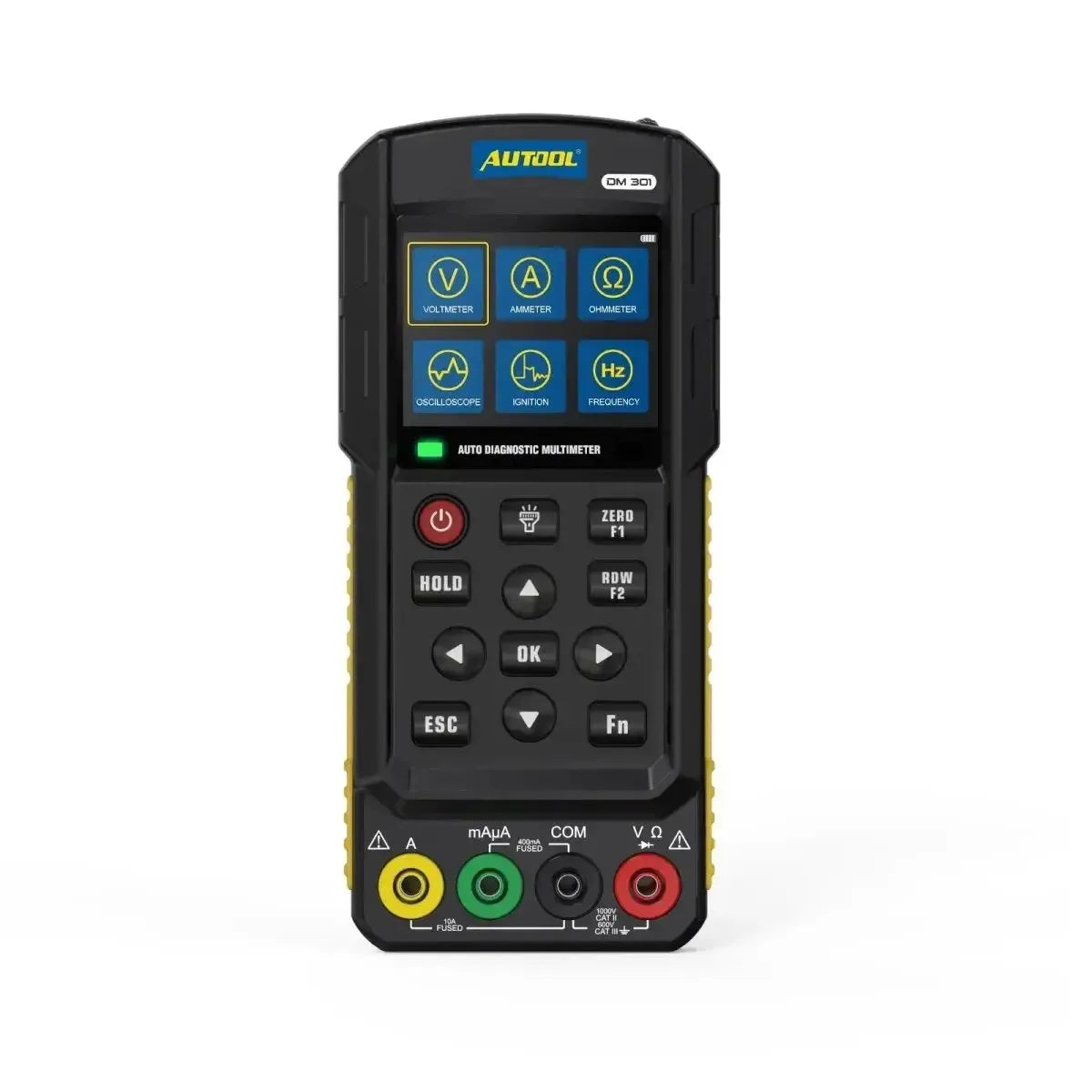

Das Autool DM301 ist ein diagnostisches Multimeter, das für die Messung verschiedener elektrischer Parameter in Fahrzeugsystemen entwickelt wurde. Dieses Gerät kombiniert die Funktionen eines Standard-Multimeters, wie das Messen von DC/AC-Spannung, Strom und Widerstand, mit fortschrittlicheren Diagnosemöglichkeiten. Die Messwerte werden auf einem 2,8-Zoll-Farbdisplay mit einstellbarer Helligkeit angezeigt.

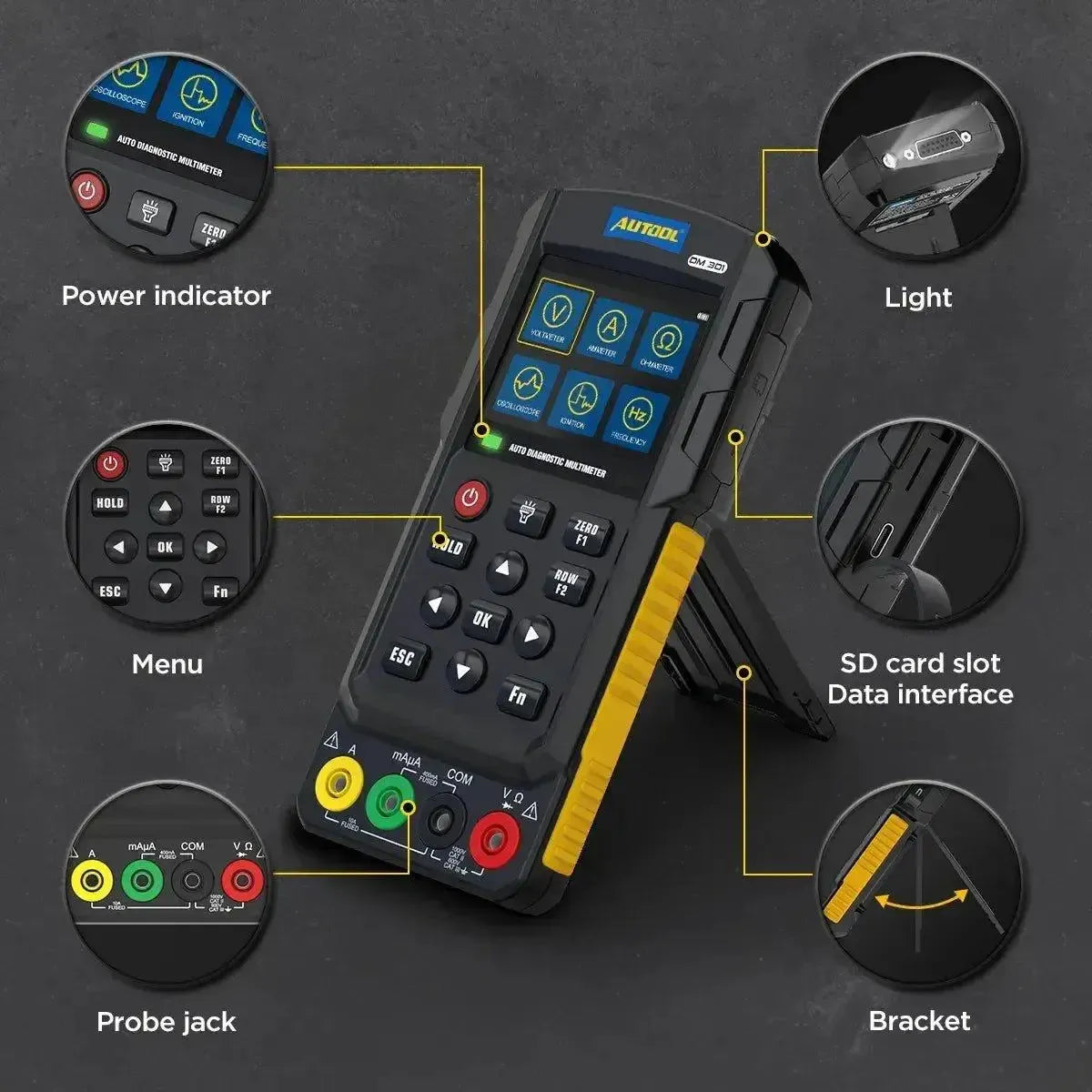

Neben den Basismessungen verfügt das DM301 über ein integriertes Single-Channel-Oszilloskop und eine Funktion zum Testen von Zündimpulssignalen. Das Gerät ist mit einem SD-Kartenslot zur Datenspeicherung, einer eingebauten LED-Lampe für Arbeiten unter dunklen Bedingungen und einem ausklappbaren Ständer für freihändige Nutzung ausgestattet. Die Funktionen und Einstellungen sind über ein intuitives Menü und physische Tasten zugänglich.

Anwendung und Funktionalität:

Das DM301 wurde für elektrische Diagnosen und Messungen an Fahrzeugen entwickelt. Die Kombination aus Multimeter- und Oszilloskopfunktionen ermöglicht die Analyse sowohl statischer als auch dynamischer Signale.

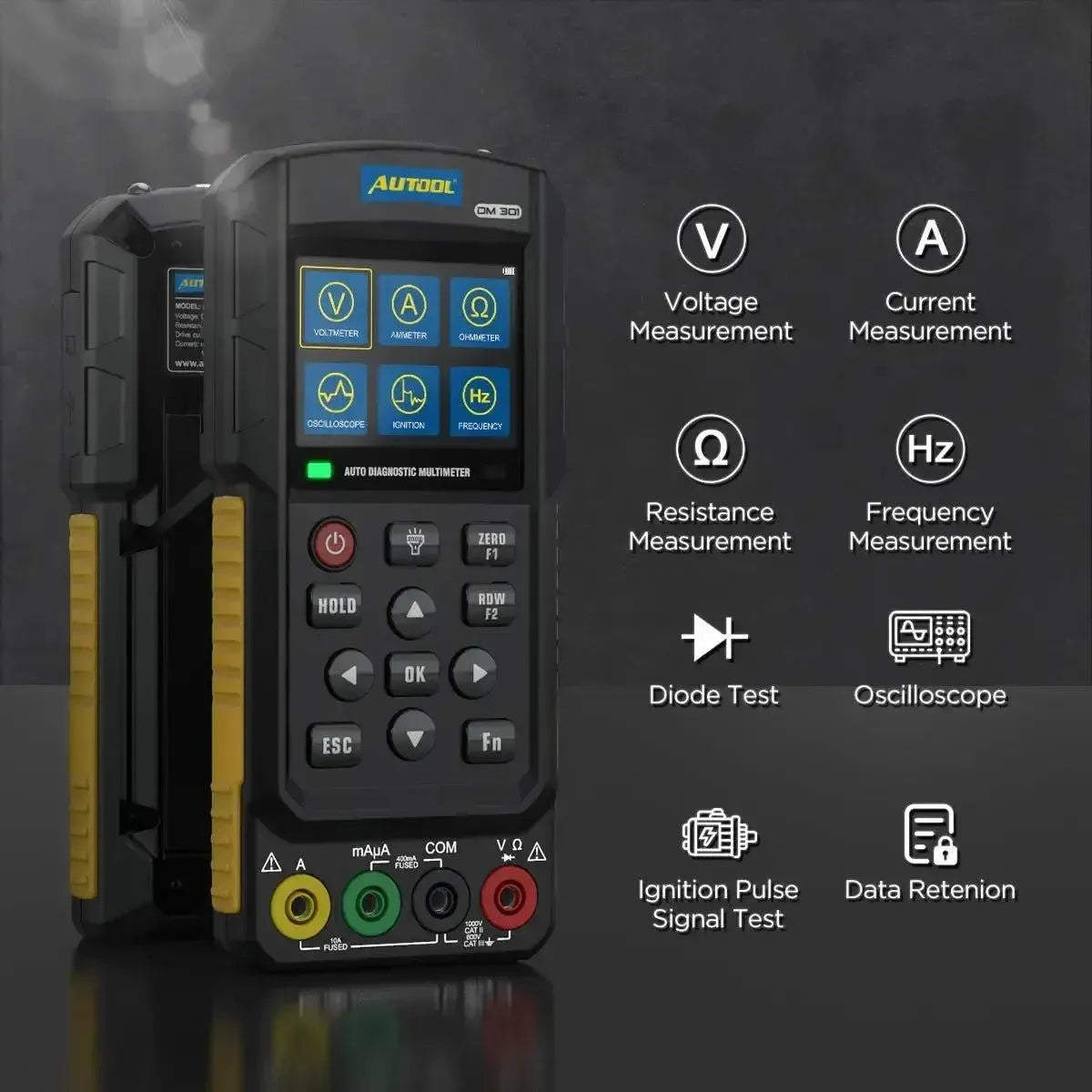

• Diagnostisches Multimeter: Für die Durchführung von Standard-Elektromessungen wie Spannung, Strom, Widerstand, Frequenz und Diodentests.

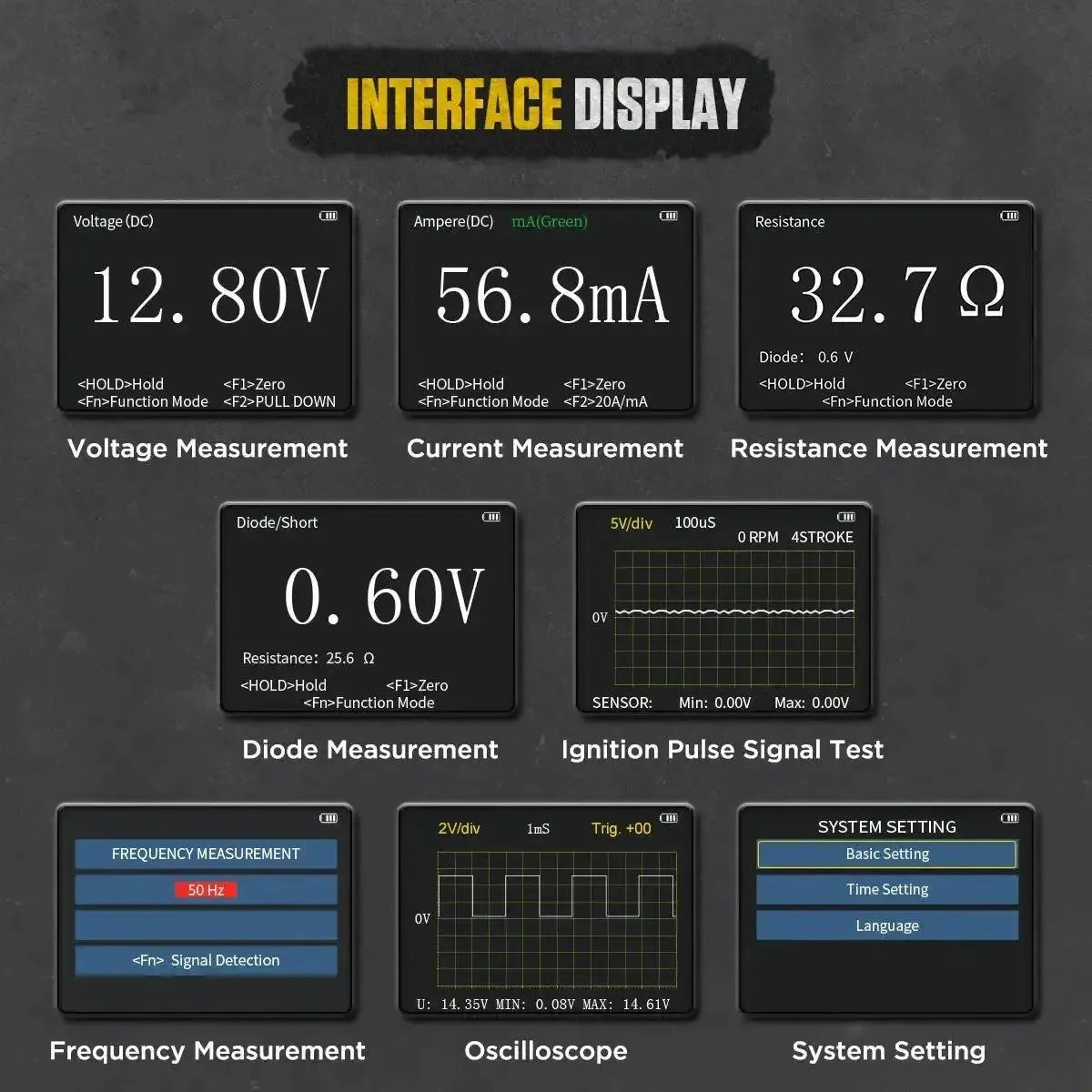

• Oszilloskop: Die Single-Channel-Oszilloskopfunktion ermöglicht die visuelle Darstellung und Analyse elektrischer Signale, wie sie von Sensoren (z. B. Kurbelwellen- und Nockenwellensensoren) stammen.
• Zündimpulstest: Ein spezieller Modus zur Überprüfung und Diagnose von Signalen im Zündsystem eines Fahrzeugs.
• Datenspeicherung: Messdaten und Wellenformen können auf einer SD-Karte (nicht enthalten) zur späteren Analyse gespeichert werden.

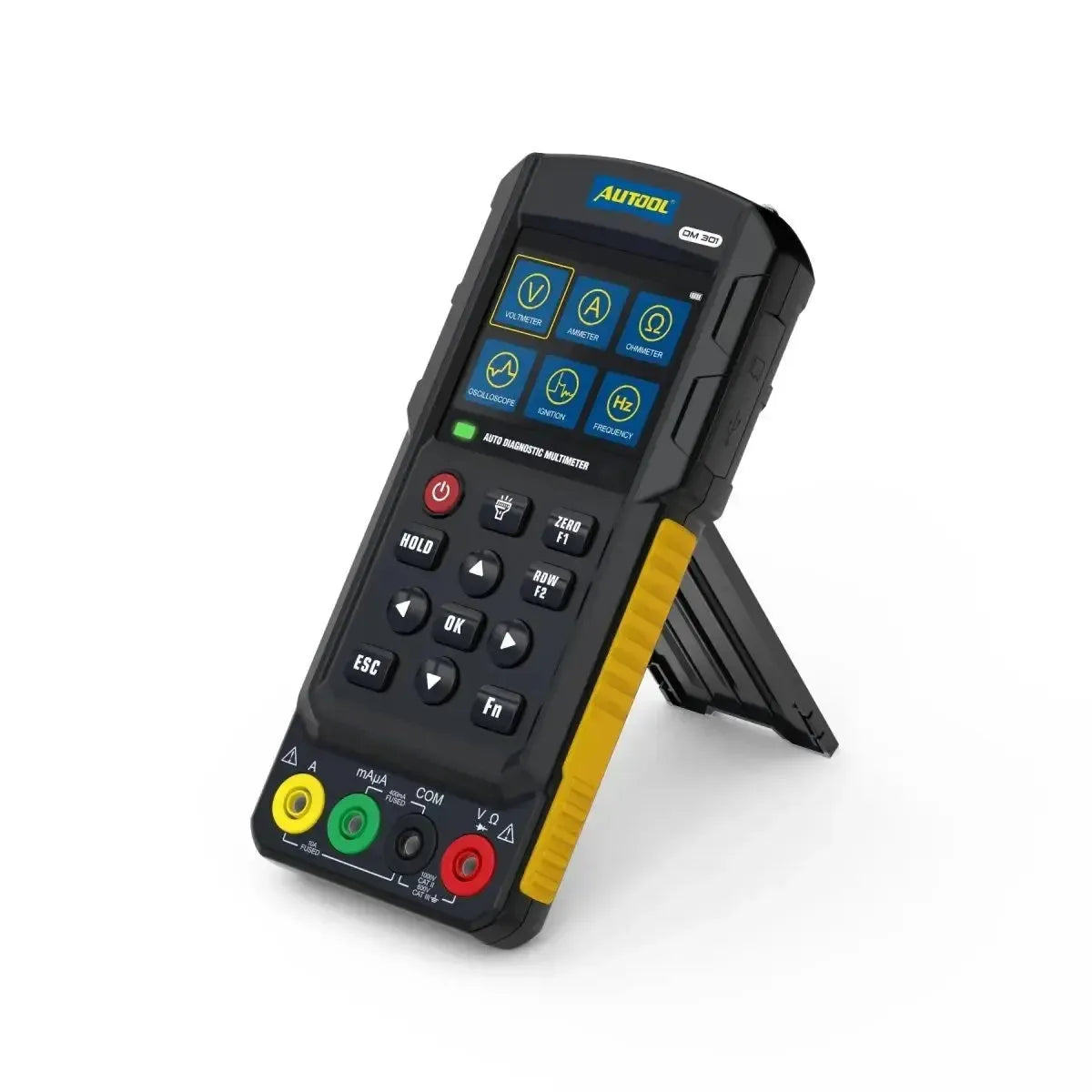

• Benutzerfreundlichkeit: Ausgestattet mit einem 2,8-Zoll-Farbdisplay, einem ausklappbaren Ständer, einer Datenhaltefunktion und einer eingebauten LED-Lampe.

Messbereiche und Funktionen:

Das Instrument bietet eine breite Palette an Messfunktionen, die für die automotive Diagnostik unerlässlich sind.

• DC-Spannung: Messbereich von 0 bis 1000 V.
• AC-Spannung: Messbereich von 0 bis 700 V.
• Stromstärke: Zwei Messbereiche, 0 - 200 mA und 0 - 20 A.
• Widerstand: Messbereich von 0 bis 1 MΩ.
• Frequenz: Messbereich von 1 Hz bis 1 MHz.
• Diodentest: Funktion zum Testen der Durchlassspannung von Dioden.
• Kontinuitätstest: Zum Prüfen der Durchgängigkeit in Schaltkreisen.

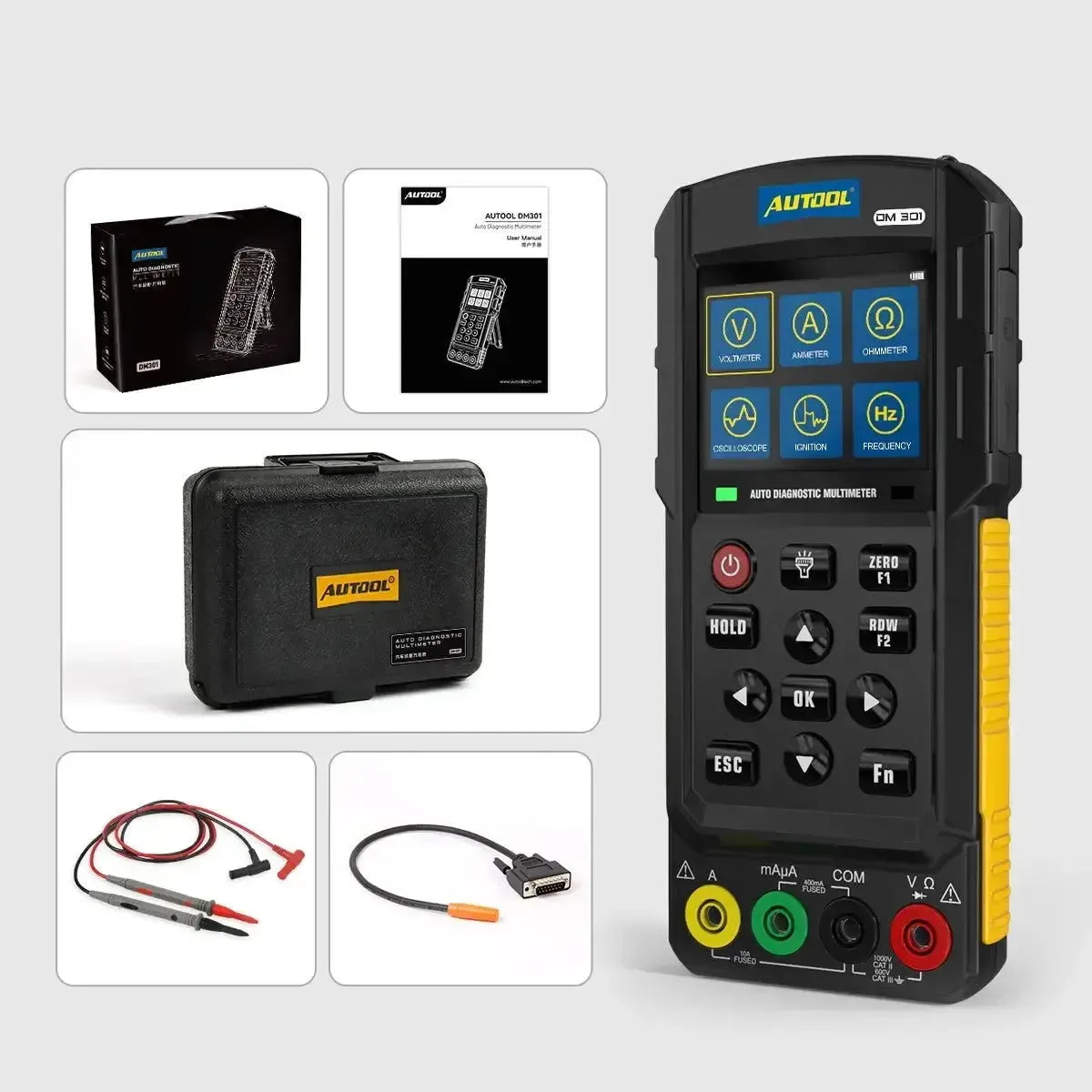

Lieferumfang:

• 1x Autool DM301 Multimeter
• 1x Satz Testkabel
• 1x Zündimpulssignalkabel
• 1x Bedienungsanleitung
• 1x Aufbewahrungskoffer

Technische Spezifikationen:
