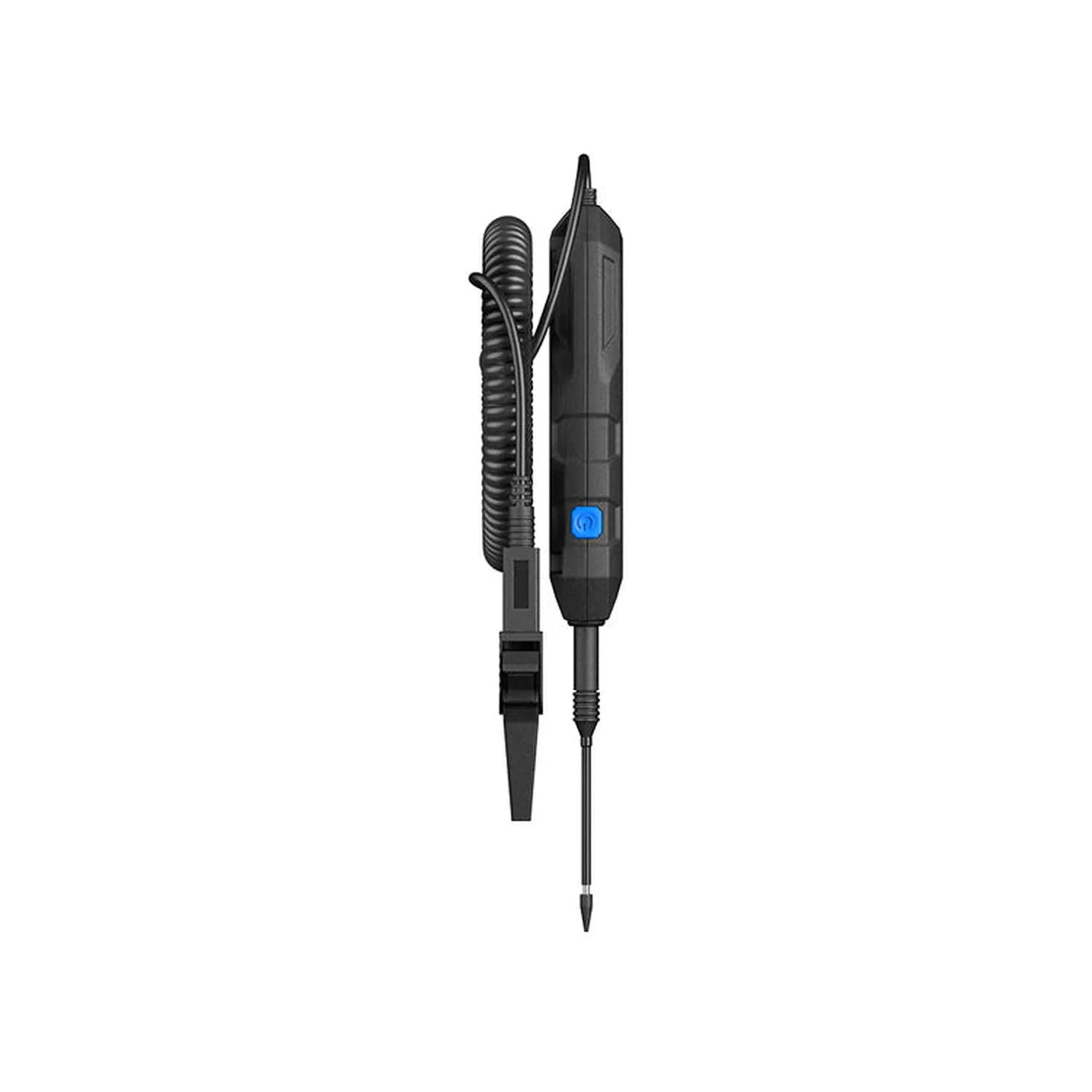

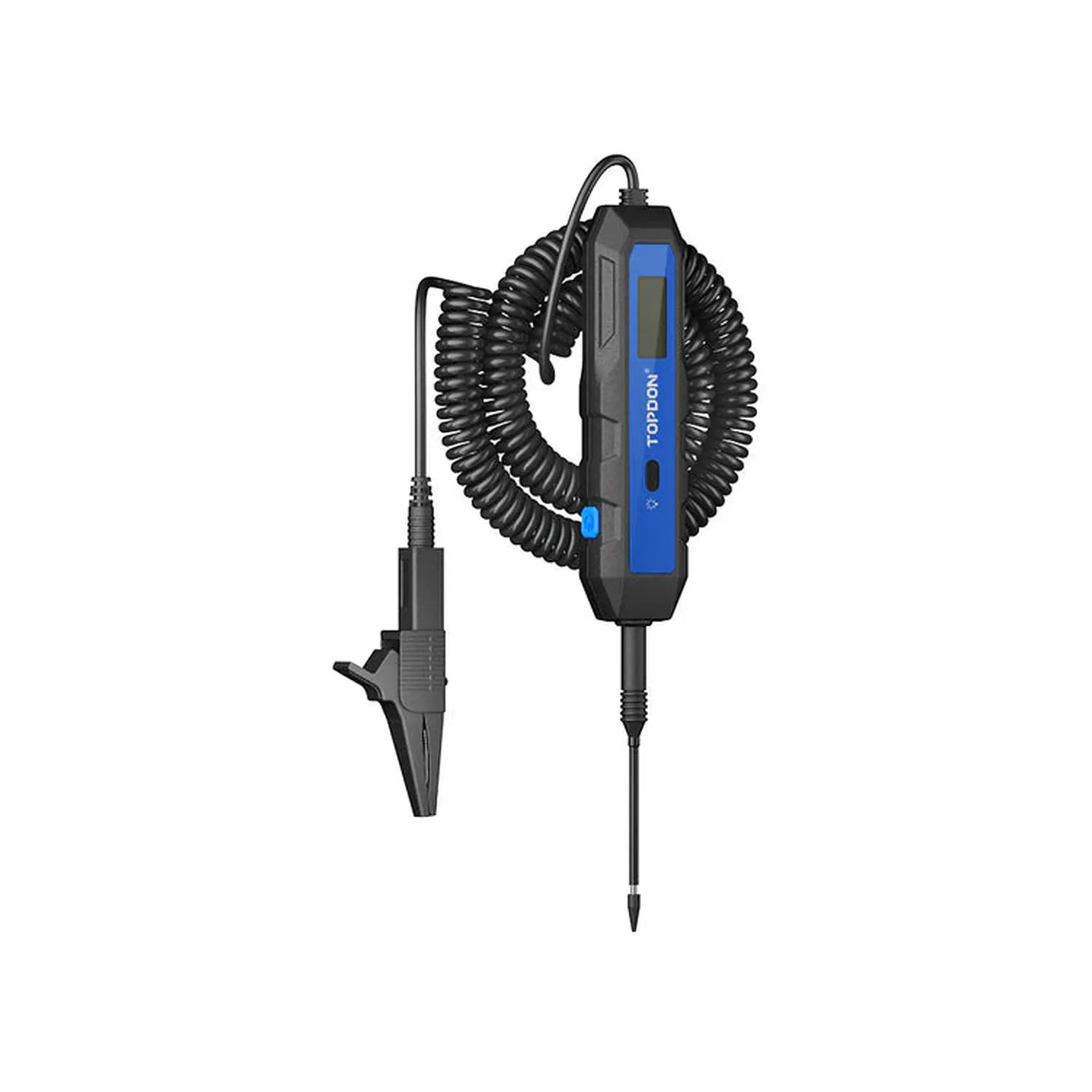

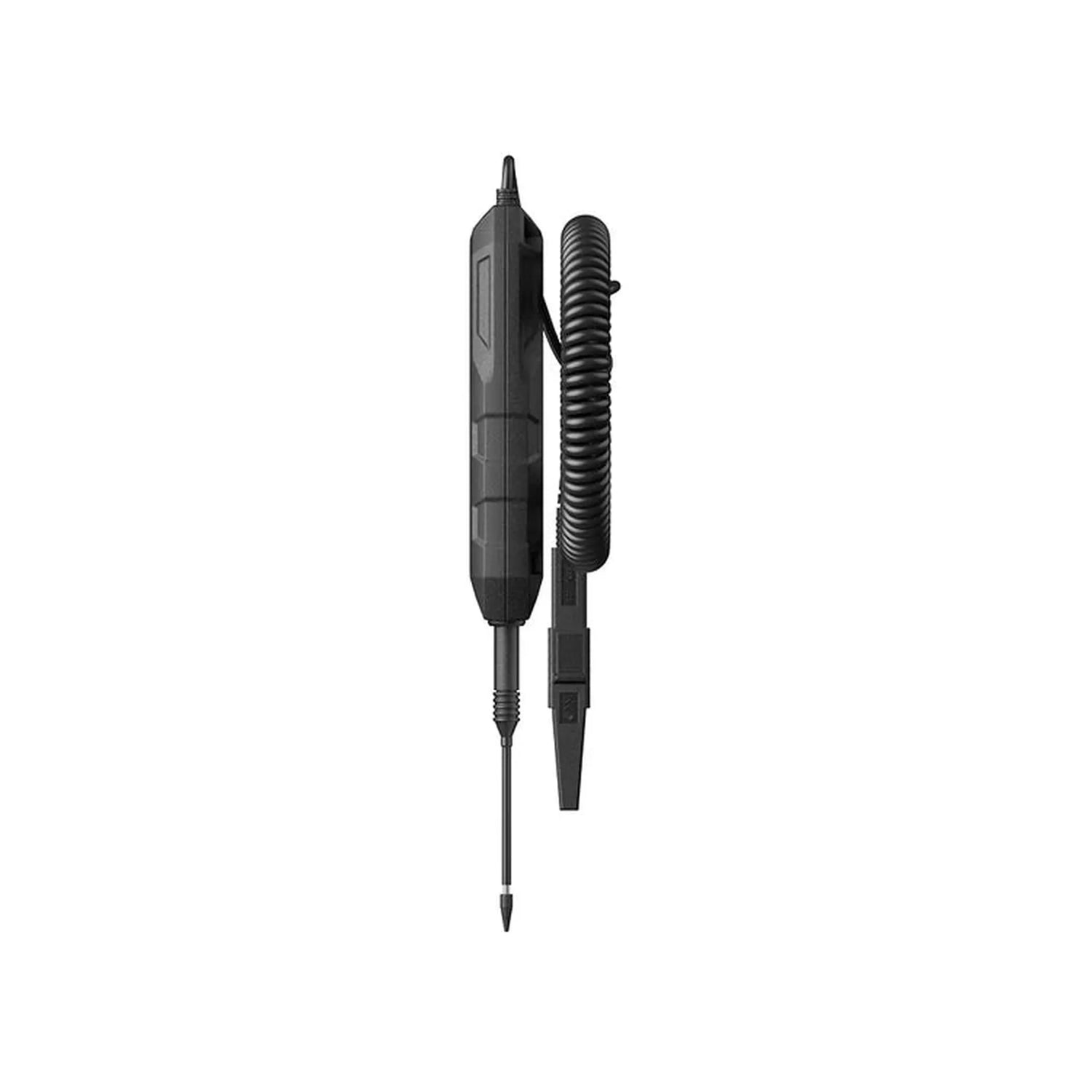

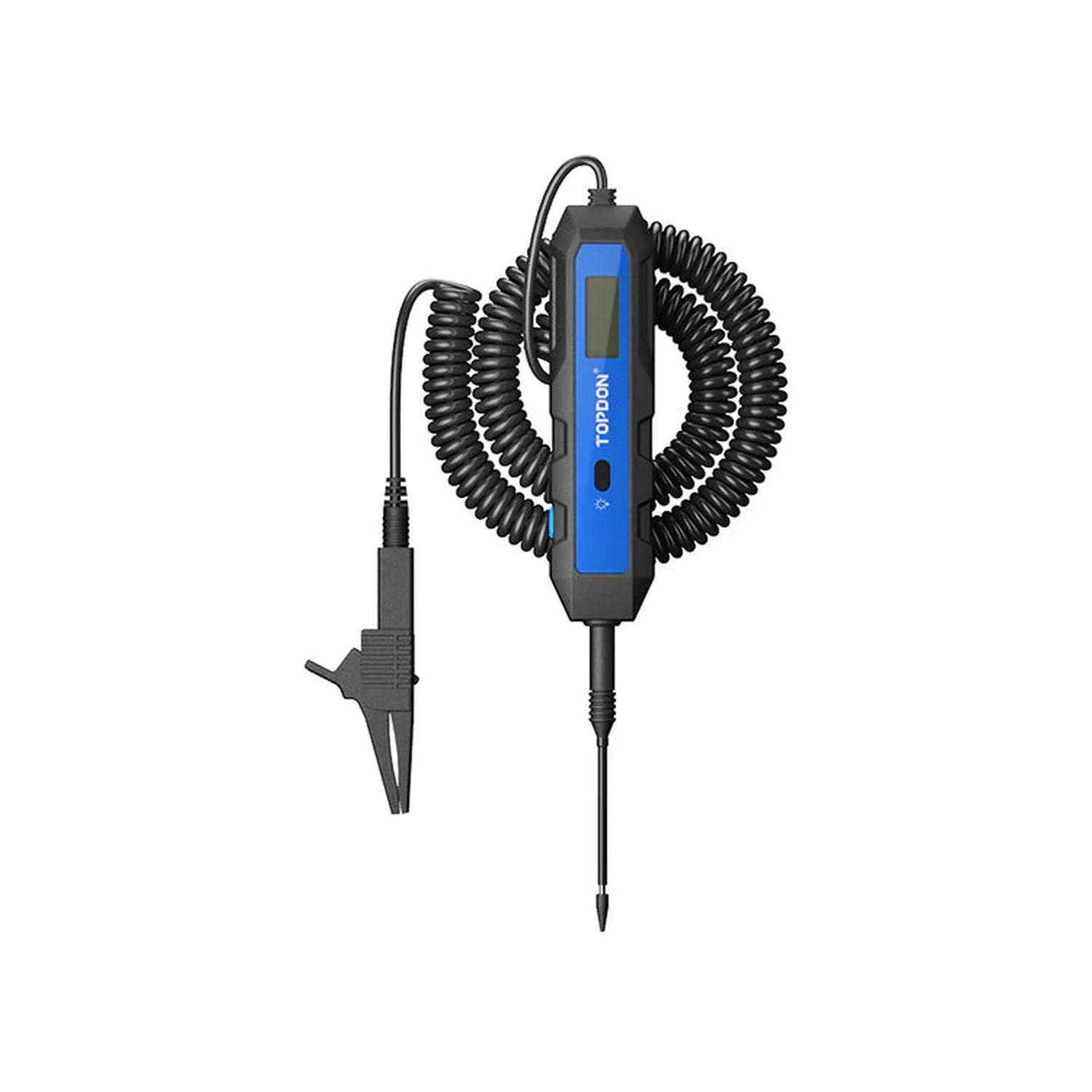

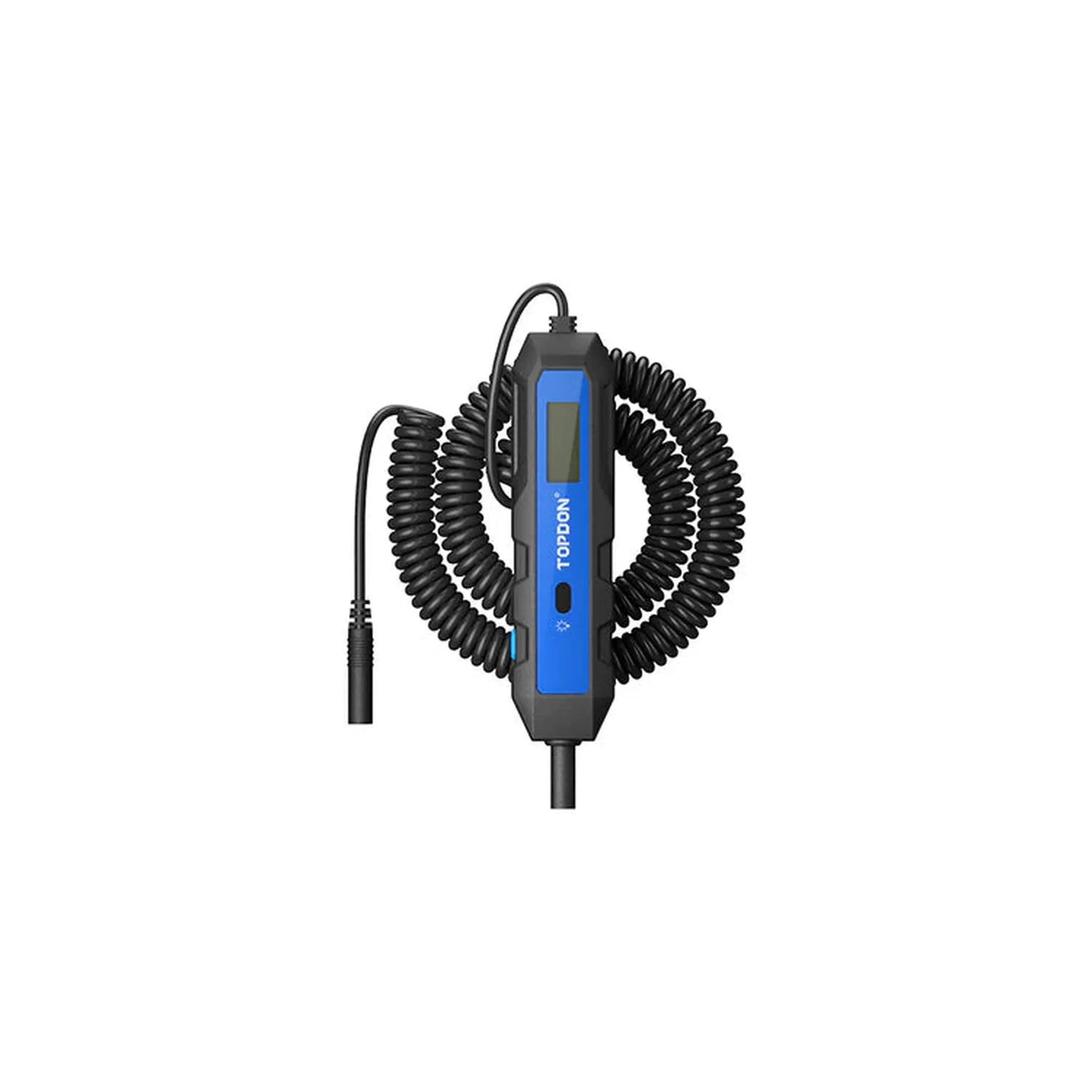

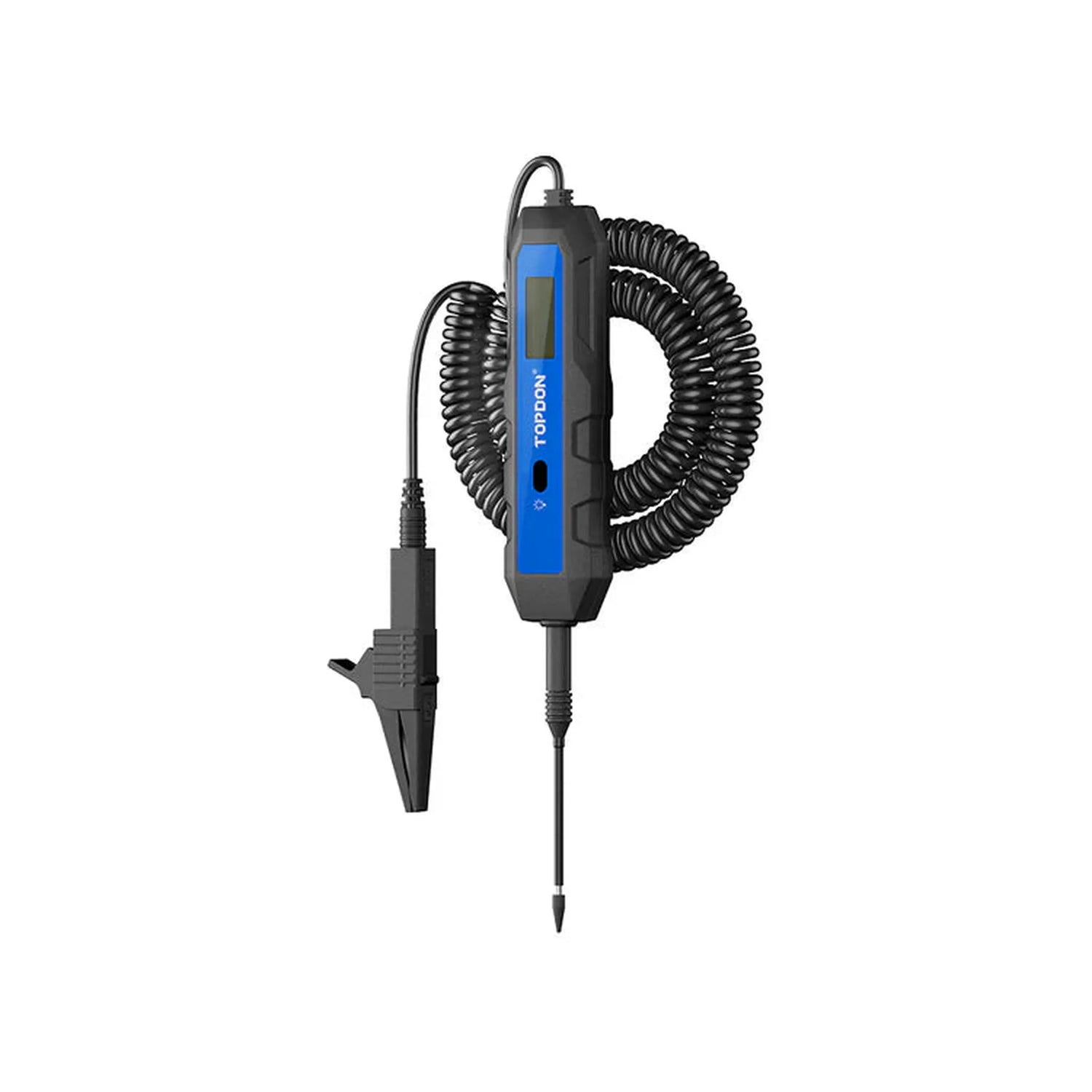

Die Topdon CT100 ist eine digitale Prüflampe mit Belastungstest für 12-V-, 24-V- und 36-V-Systeme. Sie benötigt keine Batterie: Die Stromversorgung erfolgt über den Stromkreis, den Sie prüfen. Das Display zeigt Gleichspannung von 3,3 bis 65 V mit einer Auflösung von 0,1 V an, und die Hintergrundbeleuchtung leuchtet rot bei Plus und grün bei Masse.
Mit dem Belastungstest bis 1,2 A belasten Sie einen Stromkreis, so wie es eine Lampe tut. So finden Sie eine schlechte Verbindung oder einen Übergangswiderstand, der bei einer normalen Spannungsmessung nicht auffällt. Der Tester warnt bei Überspannung, Überhitzung und einem Lampenfehler. Mit dem Spiralkabel von 3,8 m und den 4-mm-Anschlüssen arbeiten Sie im Motorraum und im Innenraum.
VORTEILE
HINWEISE
Anwendungen und Funktionen
Die CT100 ist für Monteure und Heimwerker gedacht, die schnell erkennen möchten, ob Spannung anliegt, welche Polarität eine Leitung hat und ob ein Stromkreis unter Last stabil bleibt.
Messen
- Spannung: 3,3 bis 65 V Gleichspannung, ±0,1 V bis 60 V.
- Polarität: Rote oder grüne Hintergrundbeleuchtung sowie ± auf dem Display.
- Sicherungen: Schnelle Prüfung, ob auf beiden Seiten Spannung anliegt.
Belastungstest
- Stromkreis belasten: Bis 1,2 A, bei 5 bis 30 V.
- Schlechte Verbindungen: Ein Spannungsabfall unter Last deutet auf eine schlechte Verbindung hin.
- Bedienung: Taste 5 Sekunden gedrückt halten.
So verwenden Sie ihn
- Masse anschließen: Setzen Sie die Krokodilklemme an einem sauberen Massepunkt an.
- Messen: Berühren Sie den Messpunkt mit der Messspitze.
- Ablesen: Lesen Sie Spannung und Polarität auf dem Display ab.
- Belasten: Halten Sie die Taste für den Belastungstest 5 Sekunden gedrückt.
- Vergleichen: Bricht die Spannung stark ein, liegt eine schlechte Verbindung im Stromkreis vor.
Besondere Funktionen und Möglichkeiten
Was die CT100 praktisch macht:
- Warnungen: H bei Überspannung, Hot bei Überhitzung, ER1 bei Lampenfehler.

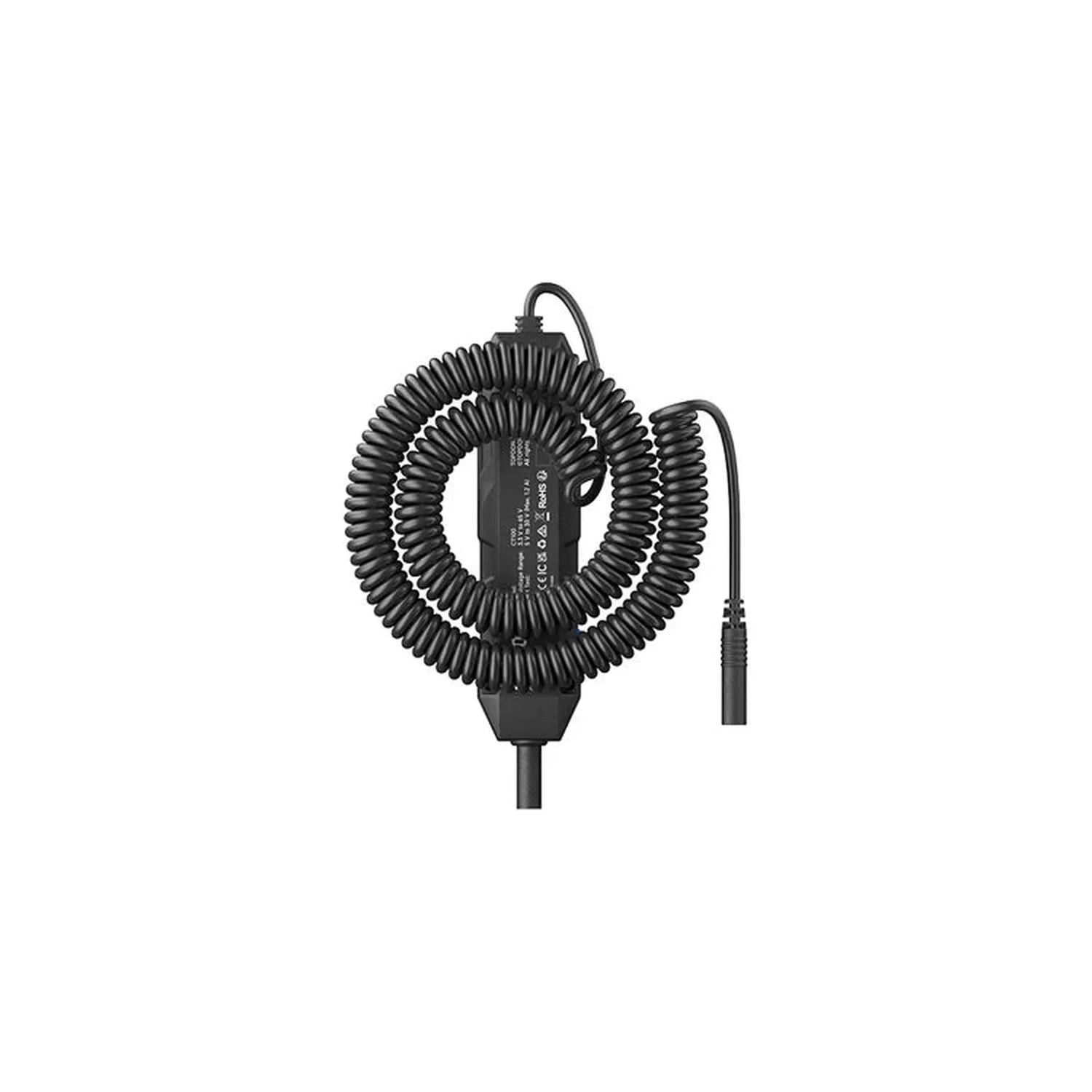

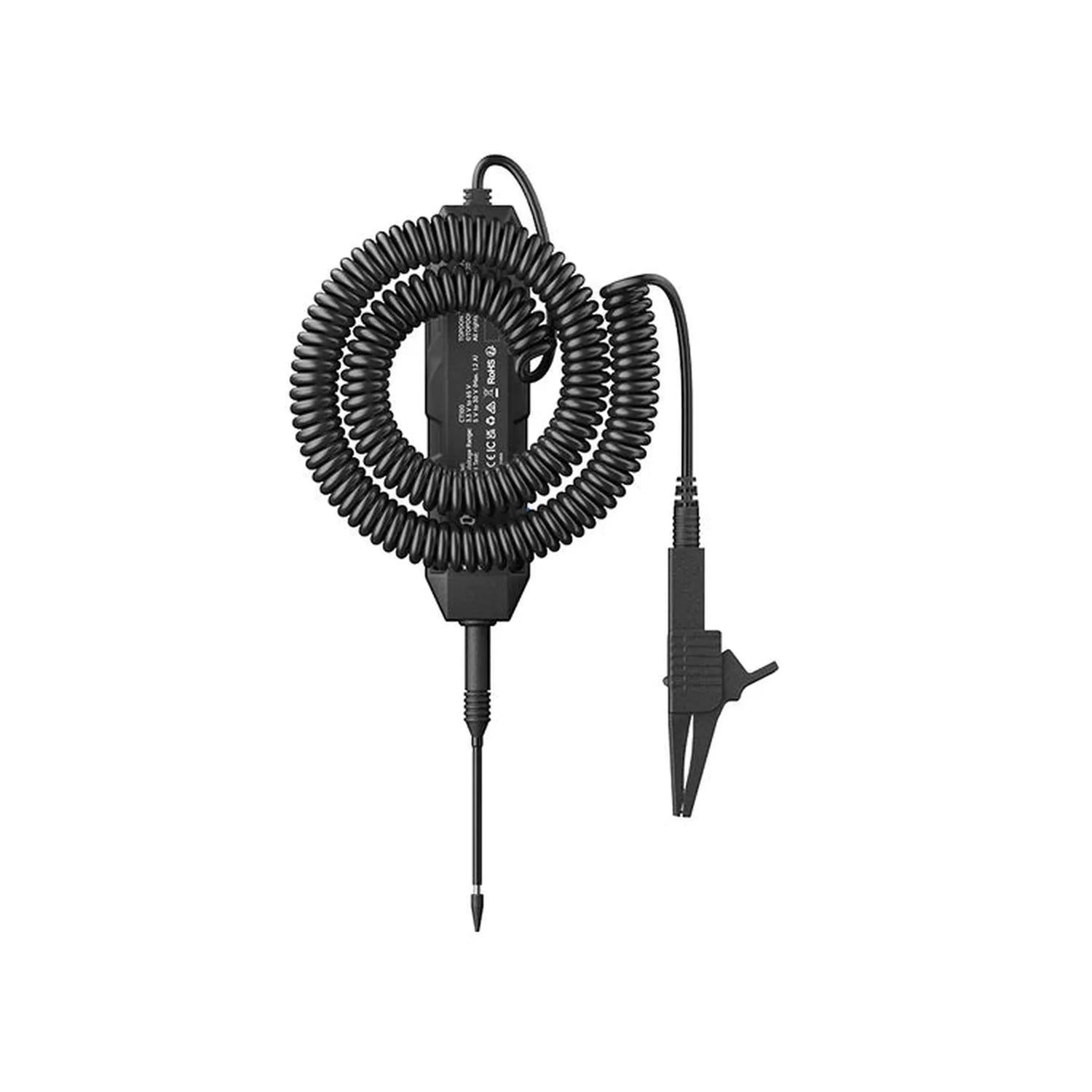

- Spiralkabel: Ölbeständig, 3,8 m.
- 4-mm-Anschlüsse: Messspitze und Klemme sind austauschbar.
- Aufbewahrungstasche: Im Lieferumfang enthalten.
Lieferumfang
- 1x Topdon CT100
- 1x Messspitze 2 mm
- 1x Krokodilklemme
- 1x Adapter
- 1x Aufbewahrungstasche
- 1x Schnellstartanleitung
Technische Spezifikationen
Allgemein
- Die Marke, die den Tester herstellt.Marke
- Topdon
- Um welche Art von Gerät es sich handelt. Ein Schaltkreistester prüft Strom und Masse, ein Kabelsucher ortet Leitungen und Kurzschlüsse.Art des Testers
- Schaltkreistester mit Last
- An welche Bordspannung Sie den Tester anschließen können. Für Lkw benötigen Sie 24 V oder mehr.Geeignet für Systemspannung
- 12 bis 36 V
- Woher der Tester seinen Strom bezieht. Über Fahrzeugbatterie oder Stromkreis müssen Sie keine Batterien wechseln.Stromversorgung
- Über geprüften Stromkreis
Messen
- Zwischen welchen Spannungen der Tester genau misst. Ein größerer Bereich ist bei schwereren Fahrzeugen nützlich.Messbereich Gleichspannung
- 3,3 bis 65 V DC, Auflösung 0,1 V
- Der kleinste Schritt, den der Tester bei der Spannung anzeigt. Je kleiner, desto präziser die Messung.Messauflösung Spannung
- 0,1 V
Testfunktionen
- Der Tester kann Strom an Bauteile wie einen Motor oder eine Lampe liefern, um deren Funktion zu prüfen.Komponenten aktivieren
- Nein
- Der Tester hilft, die Stelle eines Kurzschlusses oder Kabelbruchs zu finden. Das spart viel Suchaufwand.Kurzschluss und Kabelbruch orten
- Ja
- Zeigt an, ob an einem Anschluss Plus oder Minus anliegt.Polarität prüfen
- Ja
Display und Bedienung
- Der Tester gibt einen Piepton aus, sodass Sie nicht ständig auf das Display schauen müssen.Akustisches Signal
- Nein
Sicherheit
- Gegen welche Fehler sich der Tester und das Fahrzeug schützen. Das verhindert Schäden bei falschem Anschluss.Schutzfunktionen
- Überspannung
- Überhitzung
- Lampenfehler
Abmessungen und Gewicht
- Wie lang das Prüfkabel ist. Mit einem langen Kabel erreichen Sie auch die Rückseite eines Fahrzeugs.Kabellänge
- 3,8 m Spiralkabel, 4mm-Anschlüsse
- Bei welchen Temperaturen Sie den Tester verwenden können, zum Beispiel in einer kalten Werkstatt.Betriebstemperatur
- -10 bis 50 °C
- Bei welchen Temperaturen Sie den Tester sicher aufbewahren können.Lagertemperatur
- -20 bis 70 °C
Weitere Spezifikationen
- Typ
- Digitale Prüflampe mit Lastprüfung
- Geeignet für
- 12-V-, 24-V- und 36-V-Systeme
- Stromversorgung
- Aus dem getesteten Stromkreis, keine Batterie
- Genauigkeit
- ±0,1 V (3,3–60 V), ±0,2 V (60–65 V)
- Belastungstest
- 5 bis 30 V DC, max. 1,2 A
- Display
- LCD mit roter/grüner Hintergrundbeleuchtung
