TopDiag P100 | Schaltungstester
Garantie direkt über AsTools
Garantie direkt über AsTools
Wir bearbeiten Garantieansprüche selbst, schnell und ohne Einschaltung des Herstellers. Dank unseres eigenen Ersatzteillagers und technischer Expertise können wir dir in der Regel sofort helfen. Nur in Ausnahmefällen senden wir das Produkt dennoch an den Lieferanten weiter.
2 Jahre Garantie auf alle Produkte
2 Jahre Garantie auf alle Produkte
Alle unsere Produkte werden mit 2 Jahren Herstellergarantie geliefert. So bist du für langfristige Qualität und Service abgesichert.
Einfach zurückgeben
Einfach zurückgeben
Du kannst deine Rücksendung ganz einfach über dein Konto beantragen. Wir senden dir das Rücksendeetikett per E-Mail zu. Die Rücksendekosten trägst du selbst.
Professioneller Kundenservice
Professioneller Kundenservice
Unsere Experten stehen bereit, um Ihnen schnell und fachkundig zu helfen, sowohl online als auch in unserem physischen Geschäft. Fragen? Kontaktieren Sie uns gerne!
Der TopDiag P100 Circuittest wurde entwickelt, um elektrische Systeme in Fahrzeugen mit einem Spannungsbereich von 6 bis 30 Volt zu diagnostizieren, wodurch er sowohl für 12V-Pkw als auch 24V-Nutzfahrzeuge einsetzbar ist. Das Gerät wird direkt über die Fahrzeugbatterie mit Strom versorgt, entweder über die mitgelieferten Batterieklemmen oder einen 12V-Zigarettenanzünderadapter. Die physische Verbindung zu den zu testenden Leitungen oder Komponenten erfolgt über die feste, spitze Messsonde. Innerhalb der elektrischen Diagnose wird dieser Tester hauptsächlich zur lokalen Überprüfung von Spannungsniveaus, Durchgang und der Anwesenheit von Versorgungsspannung und Masse bei Fehlersuchen eingesetzt.

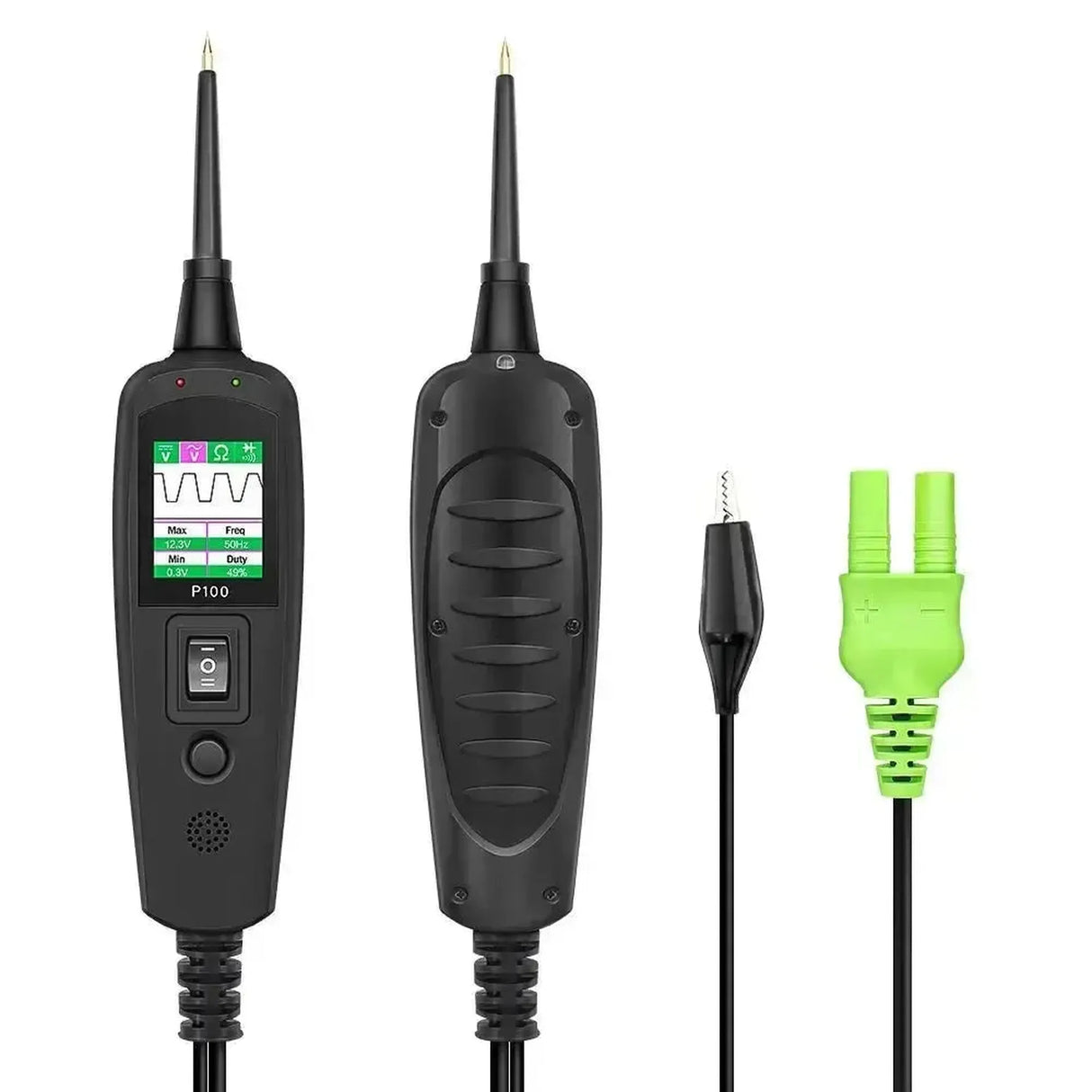

Während der Nutzung fungiert der Tester als aktives Diagnosehilfsmittel, das sowohl Signale misst als auch Spannung liefern kann. Über das LCD-Display liest der Techniker aktuelle Werte von AC/DC-Spannung, Widerstand und Dioden ab, einschließlich Parametern wie Frequenz und Tastverhältnis bei Wechselspannung. Mit dem integrierten Kippschalter kann der Tester aktiv eine direkte Versorgungsspannung oder Masse an eine Komponente anlegen, wie z. B. einen Kühlkörper, Scheibenwischermotor oder Relais, um die Funktion zu erzwingen, ohne eine externe Stromquelle anschließen zu müssen. Außerdem erkennt das System beim Berühren eines Drahtes sofort, ob es sich um eine positive, negative oder offene Leitung handelt, angezeigt durch farbige LEDs und ein akustisches Signal, was das Verfolgen von Leitungen und das Auffinden von Masseproblemen erleichtert.
Anwendungen und Funktionen
Der TopDiag P100 bietet eine Reihe von Mess- und Testmodi für tägliche Diagnosearbeiten an der Fahrzeugelektronik.
- AC/DC-Spannungsmessung: Misst direkt Gleich- und Wechselspannung im Stromkreis. Im Wechselspannungsmodus werden zudem die aktuelle Frequenz und das Tastverhältnis angezeigt.
- Widerstands- und Diodentest: Prüft die Durchgängigkeit von Leitungen (einschließlich OL-Anzeige bei offenem Stromkreis) und verifiziert die korrekte Durchlassrichtung sowie Sperrspannung von Dioden im elektrischen System.
- Polaritätserkennung: Erkennt sofort, ob eine gemessene Leitung positive Versorgung, Masse oder keine Verbindung hat, unterstützt durch eine rote oder grüne LED-Anzeige am Gehäuse.
- Masse- und Kontaktprüfung: Findet schlechte Masseverbindungen. Der Tester gibt ein Warnsignal bei hohem Übergangswiderstand zur Karosserie, ohne dass eine aufwändige Spannungsabfallmessung erforderlich ist.
Besondere Funktionen und Möglichkeiten
Dieses Modell verfügt über aktive Testfunktionen und integrierte Schutzmechanismen, die Diagnose und Fehlersuche effizienter machen.
- Aktivierung von Komponenten: Ermöglicht es, mittels des Kippschalters direkt die Batteriespannung (positiv) oder Masse an eine Komponente zu legen, um deren Funktion physisch zu überprüfen, sowohl montiert als auch demontiert.
- Kurzschlussschutz: Verfügt über einen internen automatischen Stromunterbrecher (Überlastschutz). Beim Ansteuern eines kurzgeschlossenen Stromkreises schaltet der Tester ab, um Schäden an der internen Elektronik und der Fahrzeugverkabelung zu verhindern.
- Verfolgung und Lokalisierung von Kurzschlüssen: Ermöglicht dem Techniker, die Verkabelung Schritt für Schritt zu prüfen und den genauen Punkt eines Kurzschlusses zur Masse zu finden, ohne ständig Sicherungen austauschen zu müssen.
- Anhängerbeleuchtung testen: Verfügt über eine Funktion zum direkten Testen von Pins und Verbindungen an der Steckdose von Anhängern auf Versorgungsspannung und Masse.
Lieferumfang

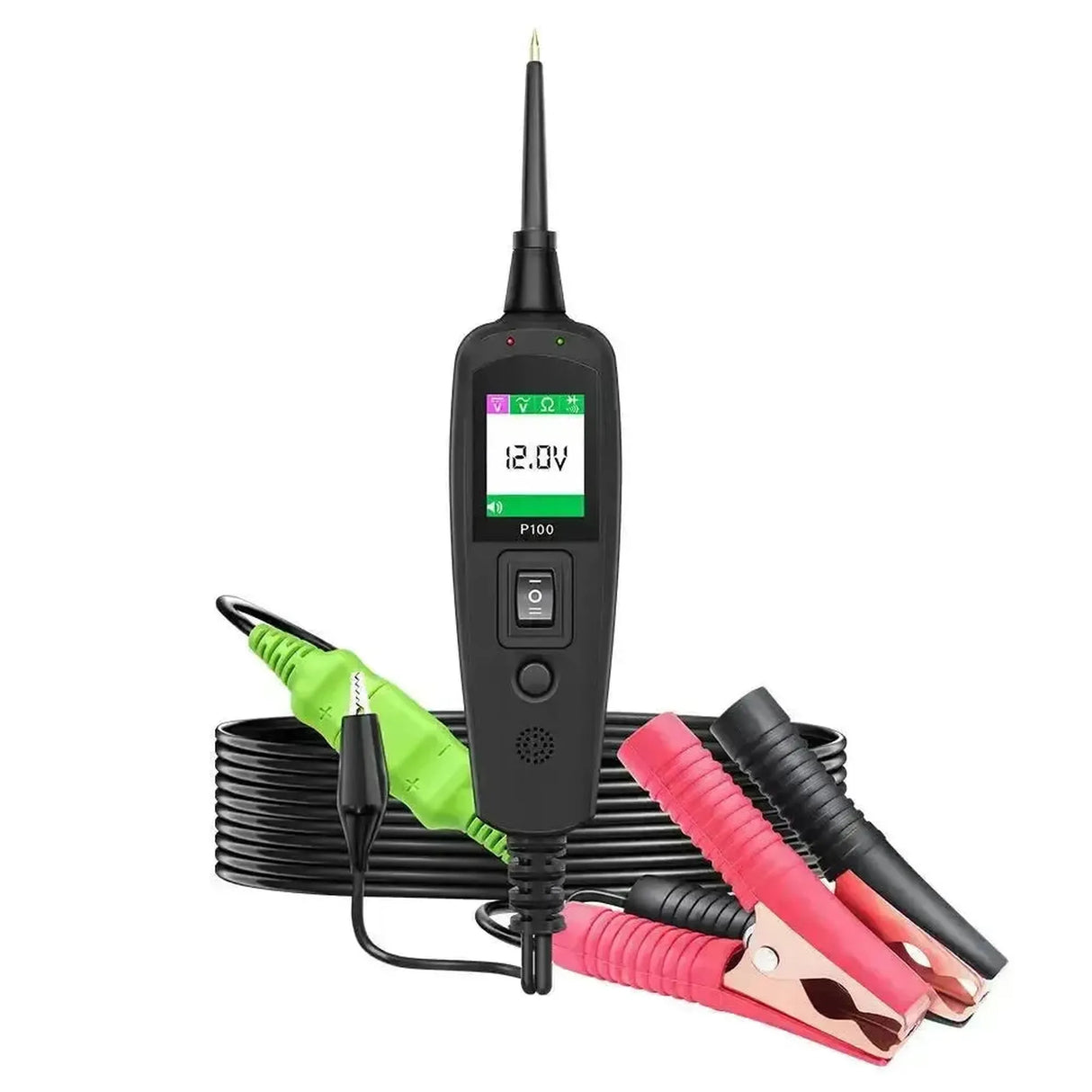

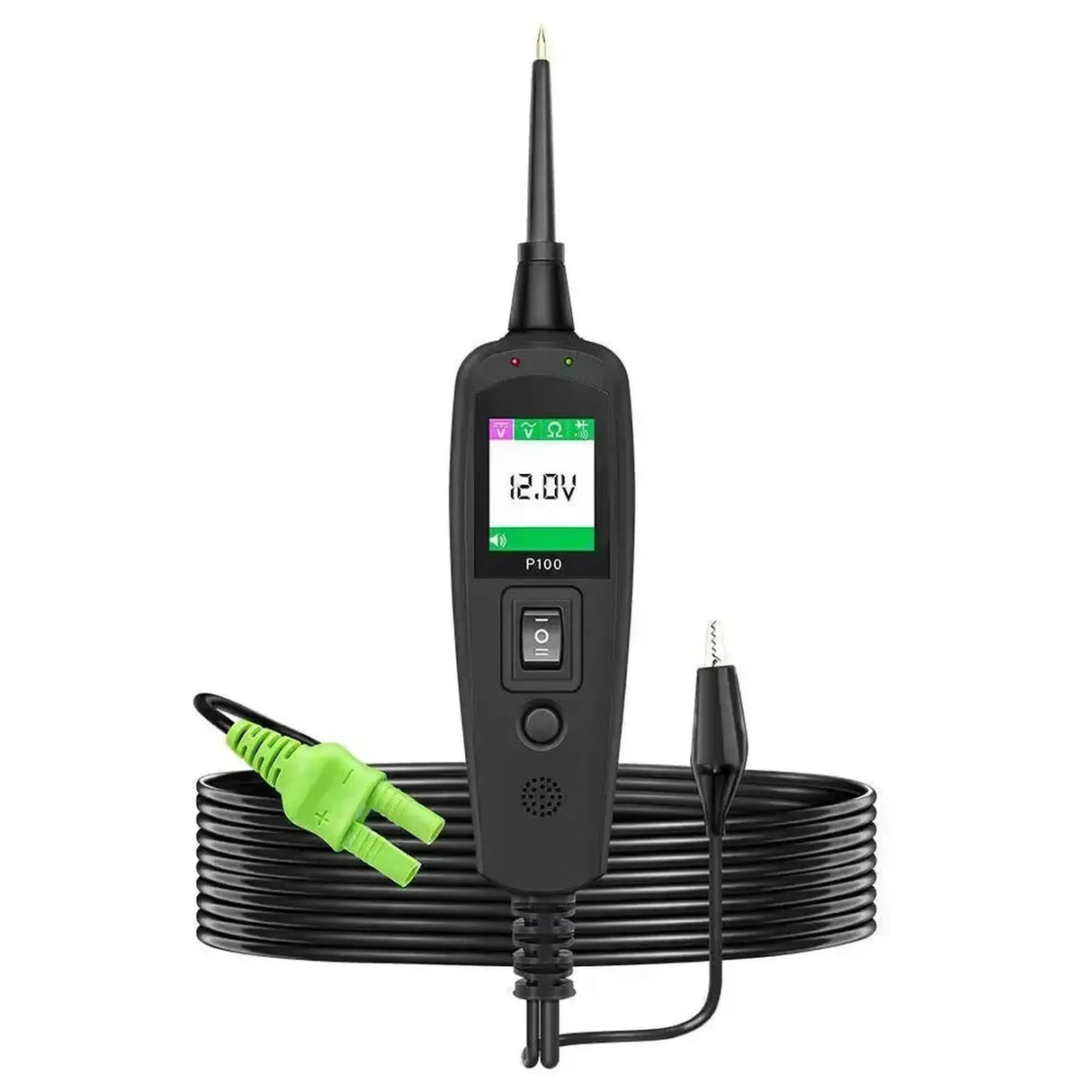

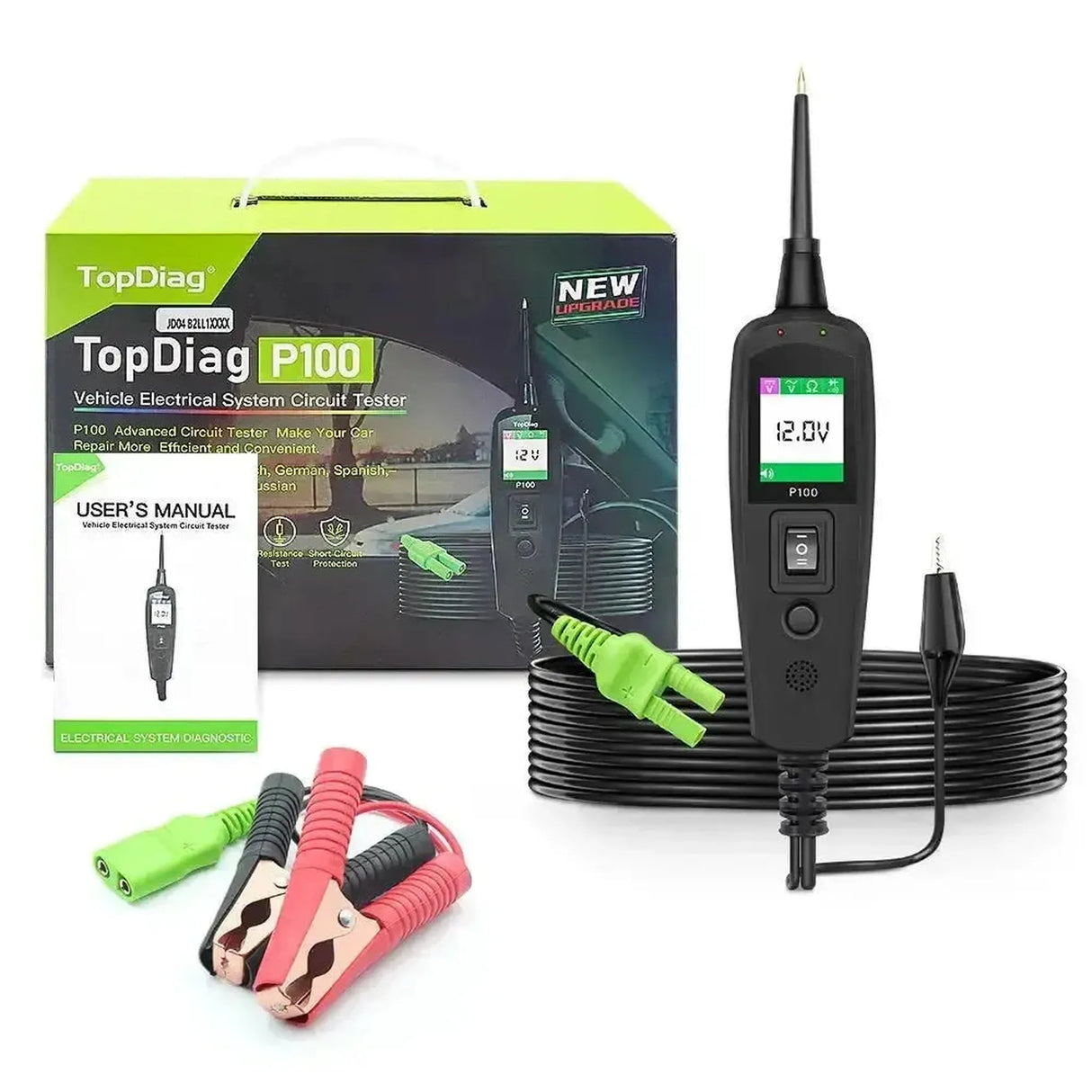

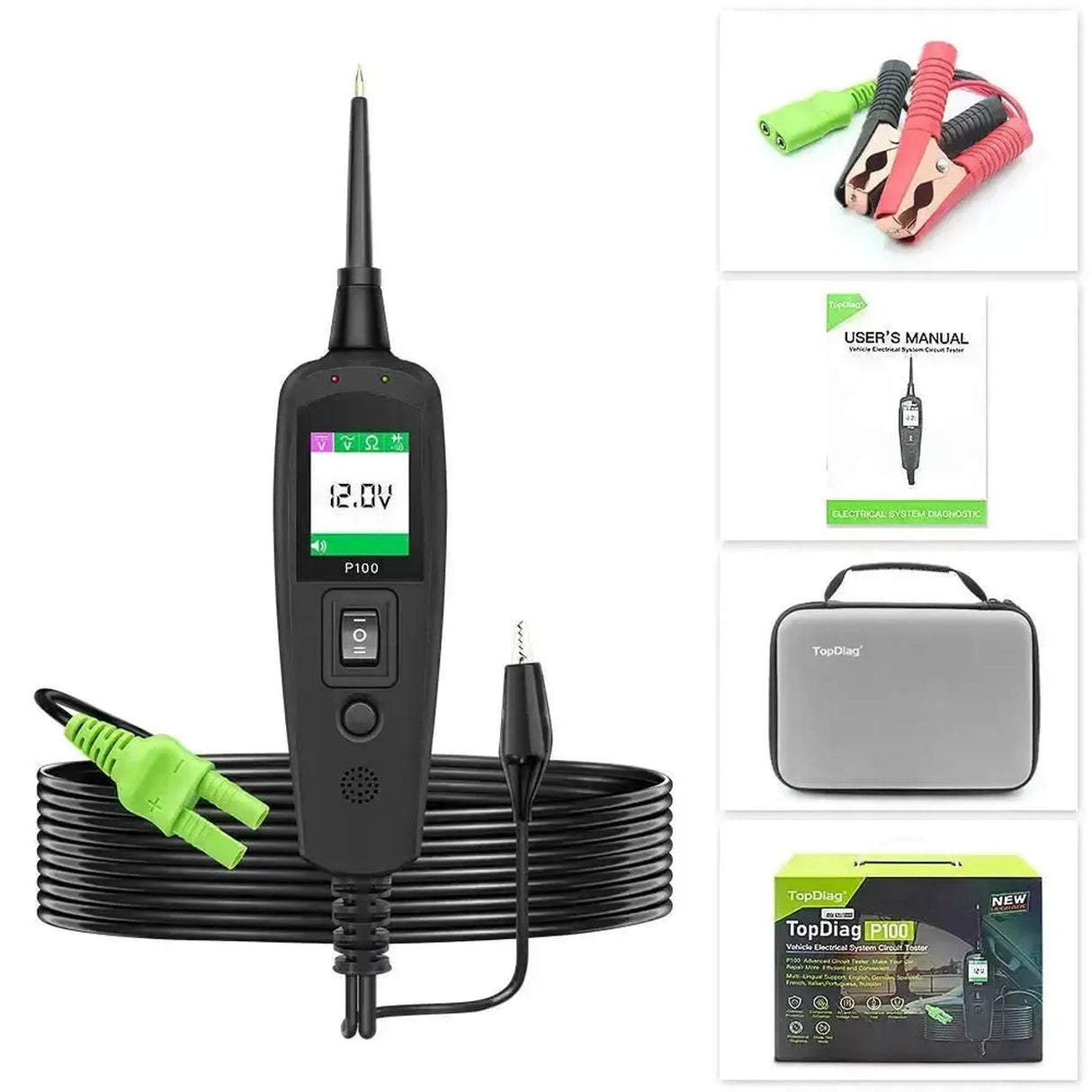

- 1x TopDiag P100 Circuittest
- 1x 10 Meter Verlängerungskabel (32 ft)

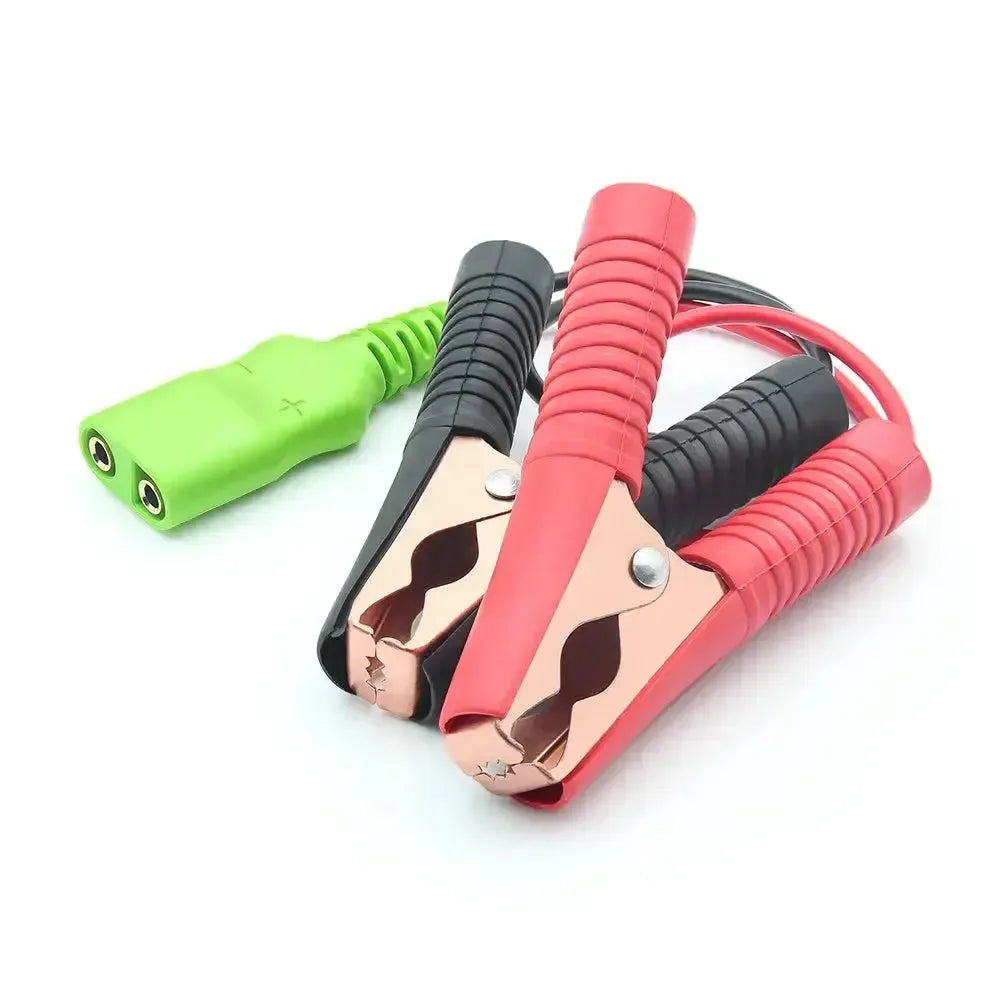

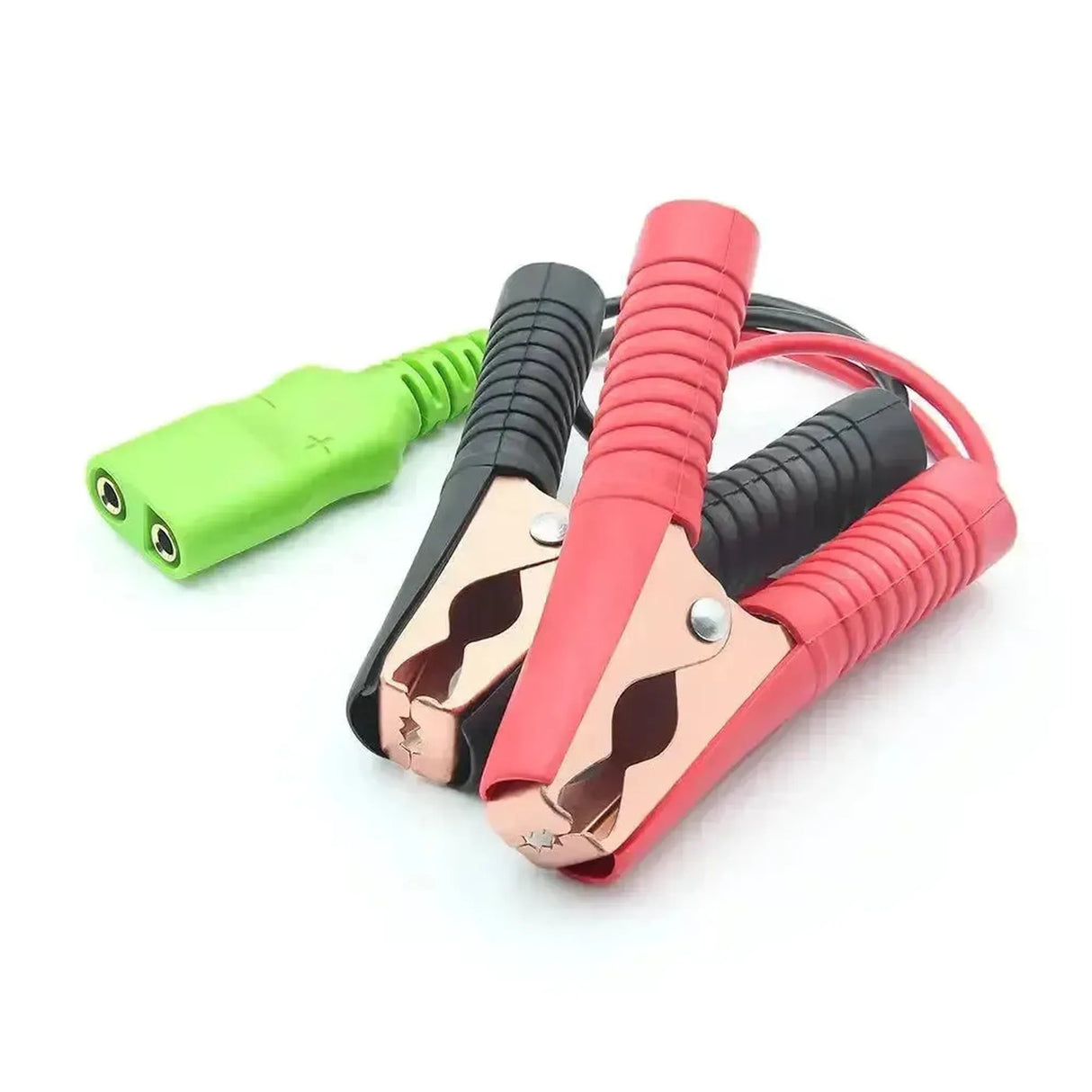

- 1x Batterieklemmen-Adapterkabel
- 1x Zigarettenanzünder-Adapterkabel

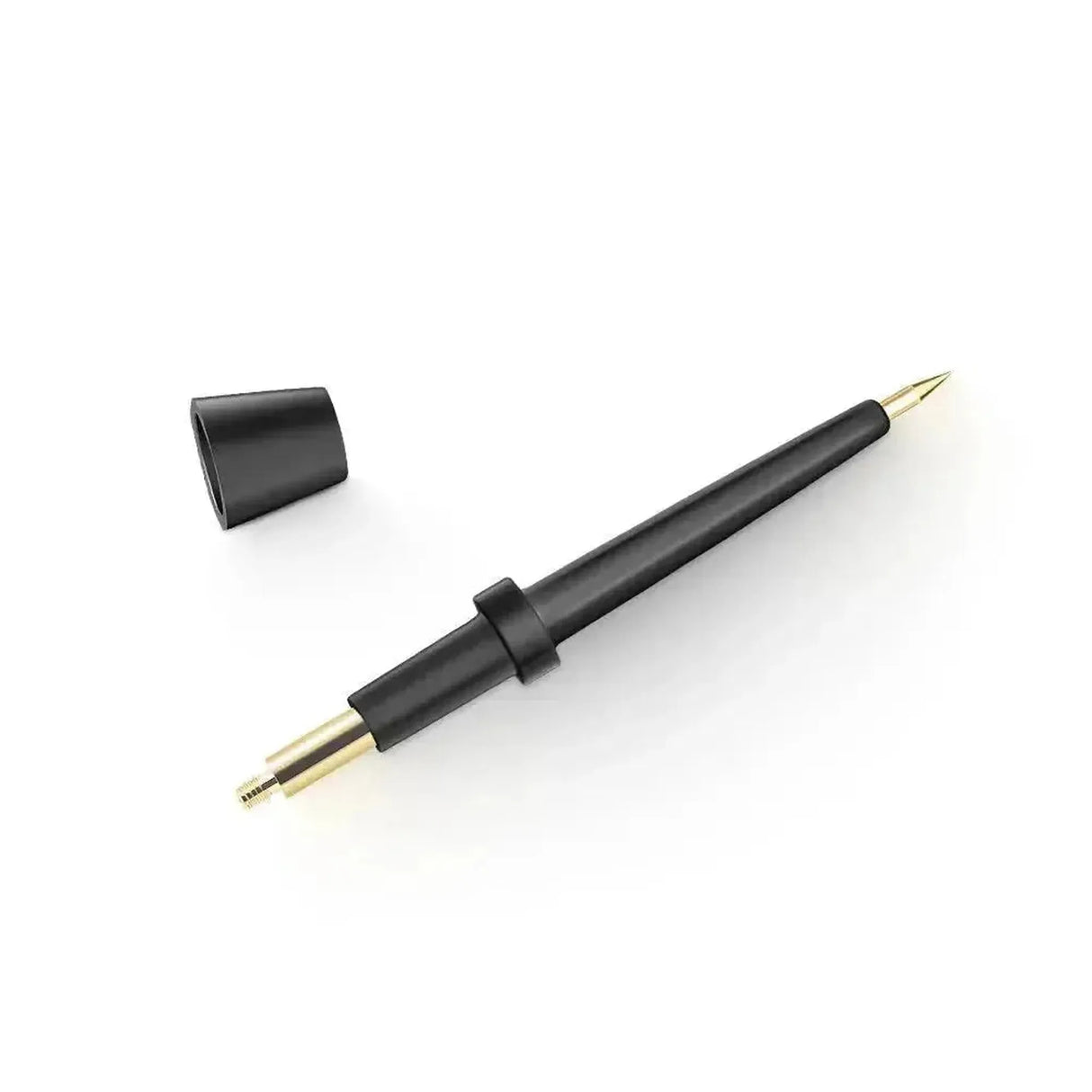

- 1x Abnehmbare Messsonde

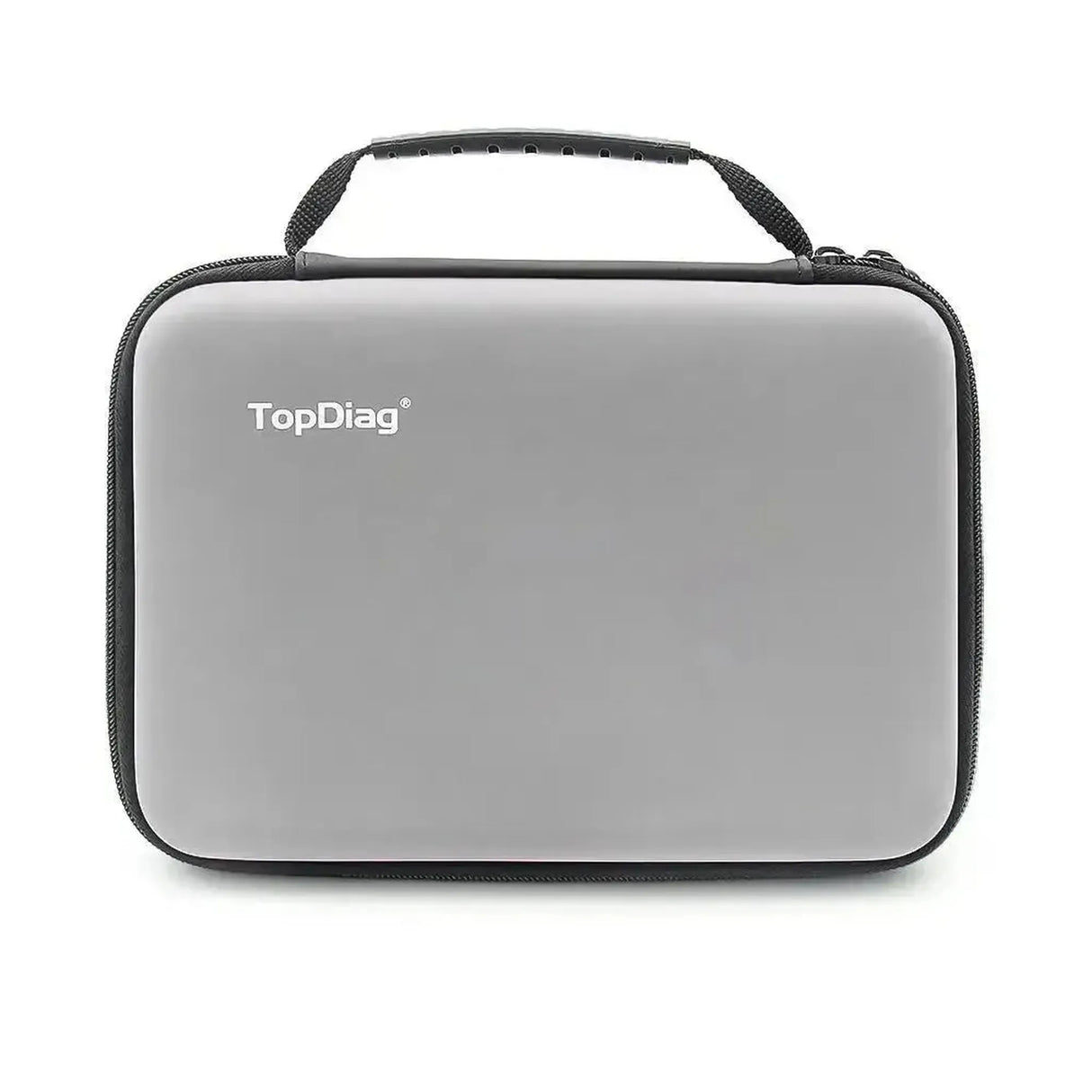

- 1x Kunststoff-Aufbewahrungskoffer
Technische Spezifikationen
| Spezifikation | Beschreibung |
|---|---|
| Produktmarke | TopDiag |
| Produktmodell | P100 |
| Kompatibilität (Spannung) | 6V - 30V DC Systeme |
| Testmodi | DC-Spannung, AC-Spannung, Widerstand, Diode |
| Bildschirmtyp | TFT-Farbdisplay |
| Länge Verlängerungskabel | 10 Meter (32 ft) |
| Schutz | Integrierter Stromunterbrecher (Überlast-/Kurzschlussschutz) |
| Sprachen | Mehrsprachiges Menü |
| Zusätzliche Merkmale | Integrierte Arbeitsbeleuchtung (LED), ein-/ausschaltbare Töne |
