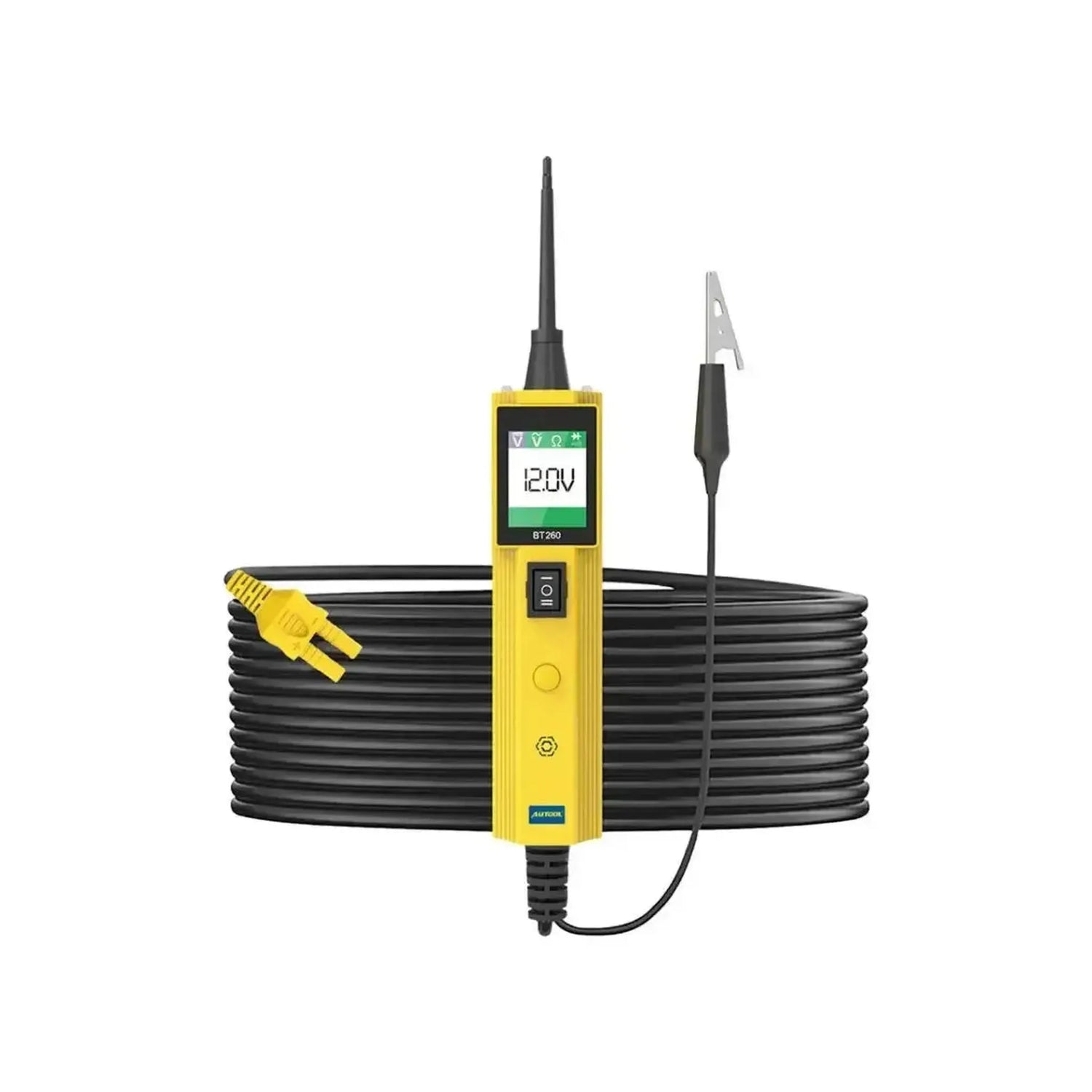

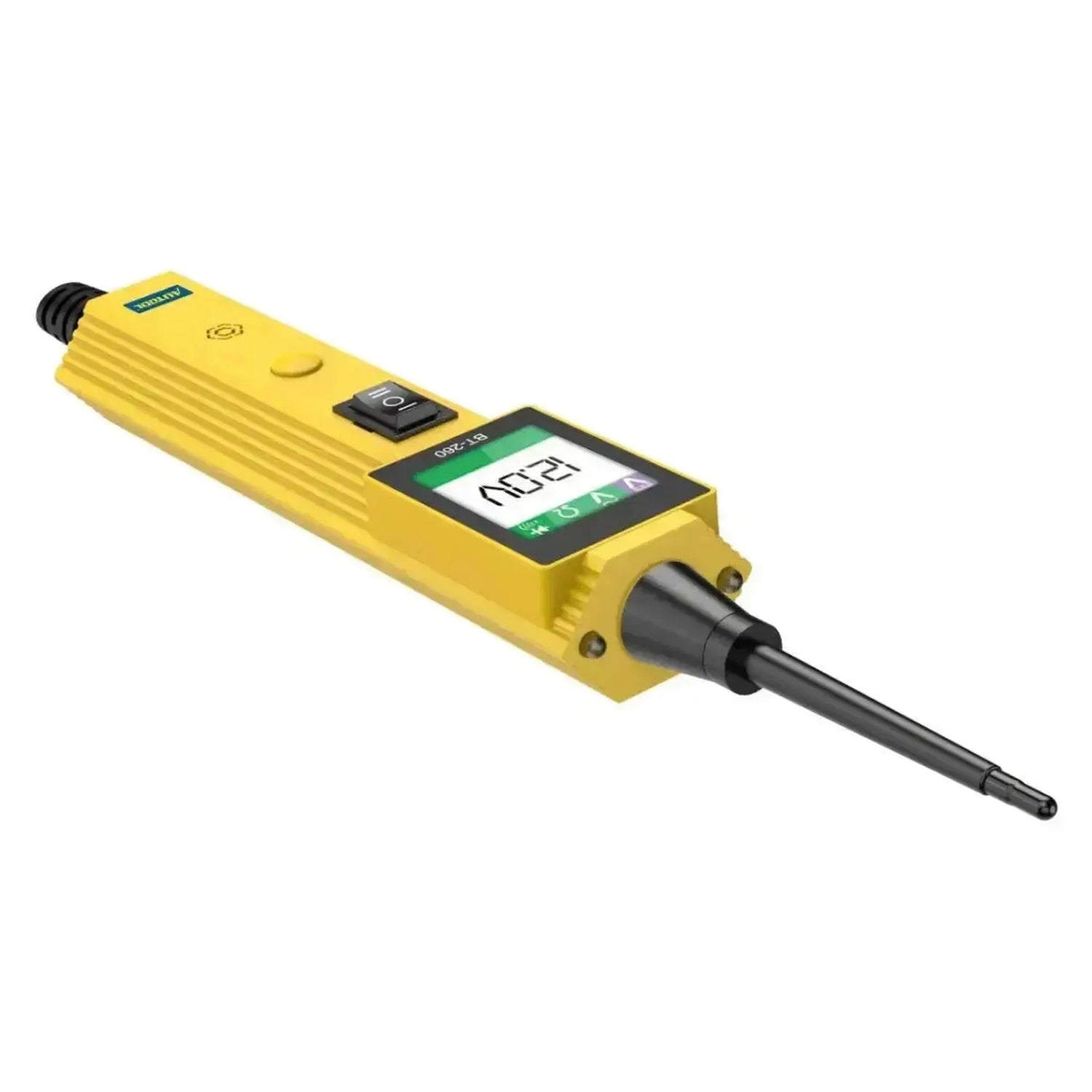

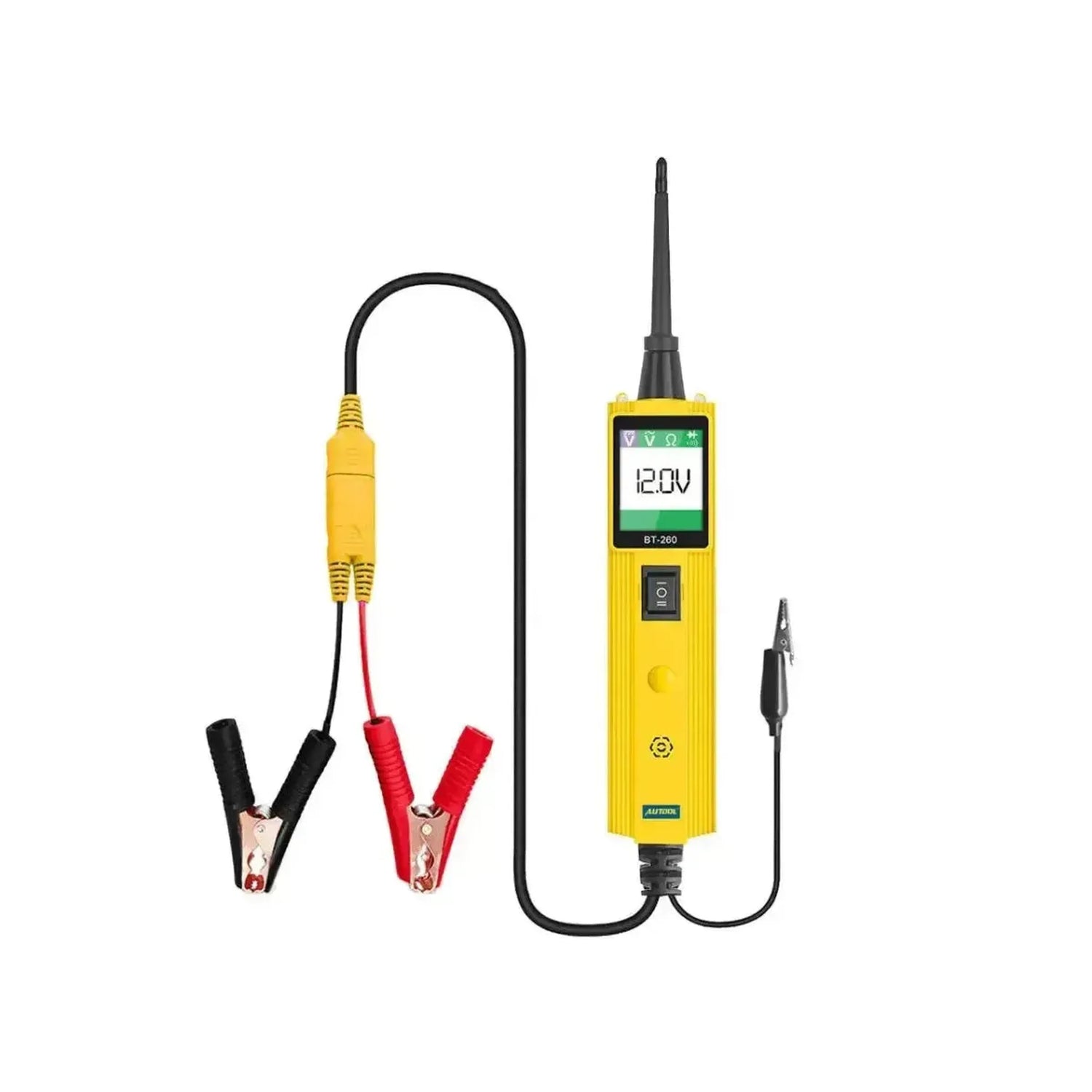

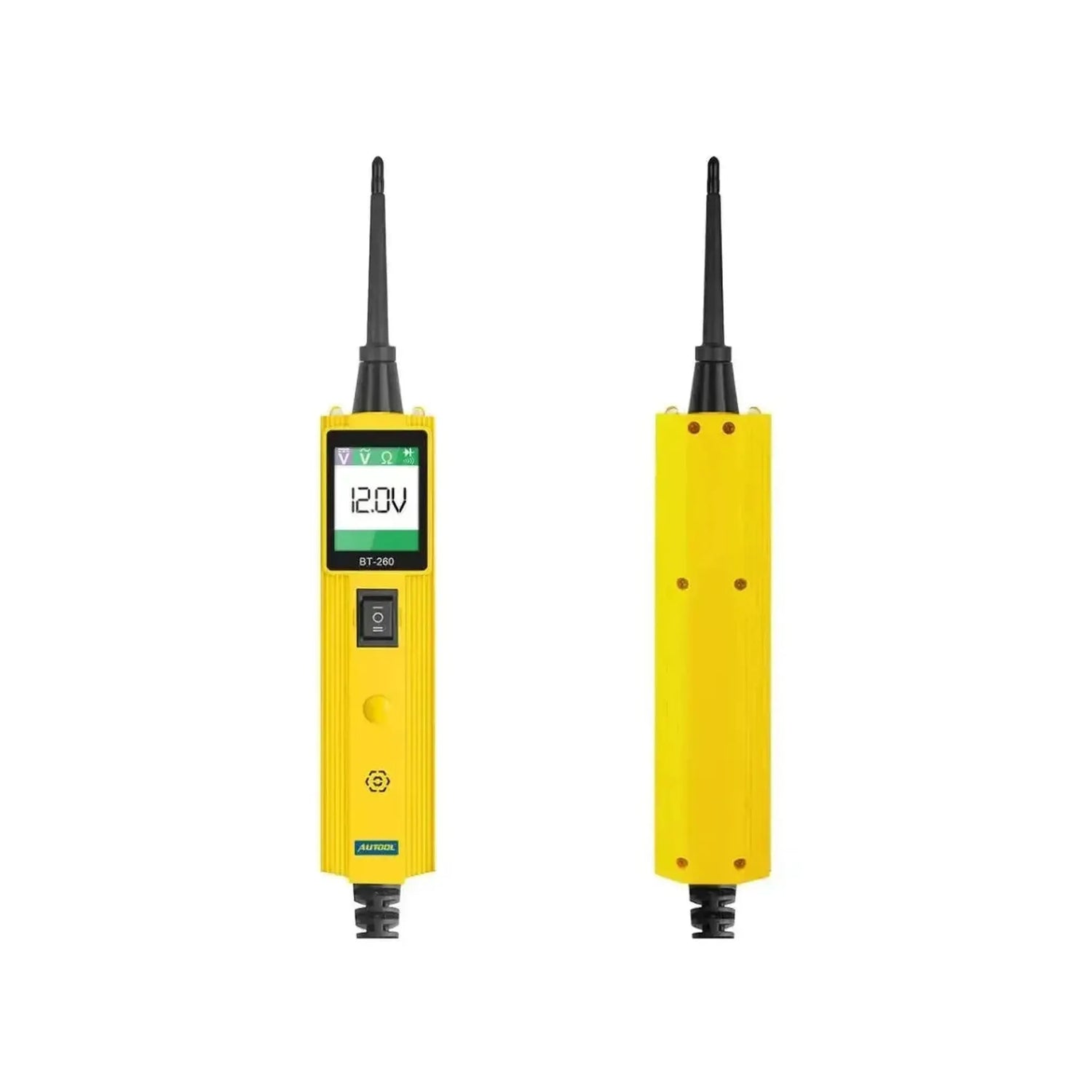

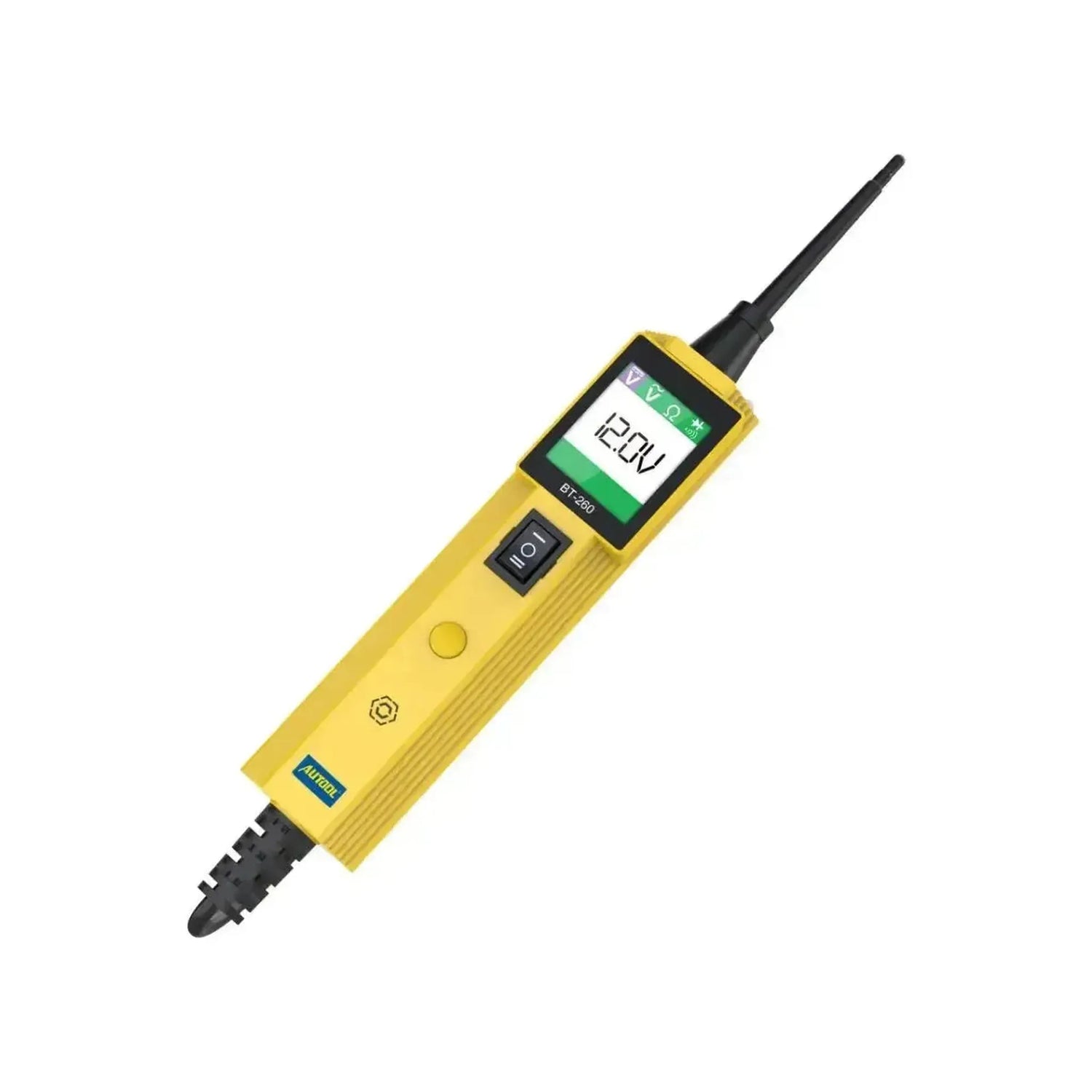

Der Autool BT260 Circuittester wurde für die Diagnose elektrischer Systeme sowohl in Pkw als auch in schweren Nutzfahrzeugen und Landmaschinen entwickelt. Mit einem breiten Messbereich von 0 bis 65V ist dieses Gerät für 12V-, 24V- und 48V-Systeme geeignet. Der Tester wird direkt über die mitgelieferten Batterieklemmen oder den 12V-Zigarettenanzünder des Fahrzeugs mit Strom versorgt, wodurch interne Batterien überflüssig sind. Das Gerät wurde speziell entwickelt, um Kurzschlüsse, Drahtbrüche und Übergangswiderstände in komplexen Fahrzeugnetzwerken schnell zu lokalisieren, ohne dass externe Stromkabel manuell gezogen werden müssen.
Während der Diagnose misst der Circuittester Spannungssignale über die integrierte Kupfersonde in Kombination mit der zusätzlichen Masseklemme für einen geschlossenen Stromkreis. Neben passivem Messen bietet das Gerät die Möglichkeit, Komponenten wie Kühlventilatoren, Relais und Scheibenwischermotoren direkt anzusteuern, indem manuell Strom oder Masse injiziert wird, und zwar über den integrierten Kippschalter. Eine Polaritätsanzeige mit LED-Beleuchtung zeigt sofort den Status des Stromkreises an, während das beleuchtete LCD-Farbdisplay genaue Messwerte für Gleichspannung, Wechselspannung und Widerstand anzeigt. Bei Kurzschluss oder Überlast greift die automatische Stromschutzfunktion sofort ein, um sowohl den Tester als auch die Fahrzeugelektronik zu schützen, woraufhin das Gerät selbstständig neu startet.
Anwendungen und Funktionen
Der Autool BT260 verfügt über mehrere Messmodi, um Fahrzeugelektronik und Sensoren effizient durchzumessen und zu diagnostizieren.
- Gleichspannungsmessung (DC): Misst Batteriespannung und Versorgungsleitungen im Bereich von 0 bis 65V mit einer Auflösung von 0,1V. Wird verwendet, um konstante Versorgung und geschaltete Stromkreise zu überprüfen.
- Wechselspannungsmessung (AC): Erfasst die maximalen und minimalen Spannungswerte einschließlich Frequenz und Tastverhältnis. Dies ist wichtig zur Überprüfung von Kurbelwellensensoren, Lichtmaschinenwelligkeit und PWM-gesteuerten Signalen.
- Widerstandsmessung: Misst den aktuellen Widerstandswert zwischen Messsonde und Masseklemme von 0 bis 200 kΩ, um schlechte Massekontakte, Korrosion oder interne Drahtwiderstände zu erkennen.
- Diodentest: Prüft die Durchlass- und Sperrrichtung von Dioden im elektrischen Stromkreis, was praktisch ist zur Diagnose von Sperrdioden in Sicherungskästen und Lichtmaschinen.
Besondere Funktionen und Möglichkeiten
Neben den Standardmessfunktionen ist dieser Tester mit aktiven Funktionen ausgestattet, die darauf abzielen, den Fehlersuchprozess zu beschleunigen.
- Aktivierung von Komponenten: Mit dem physischen Schalter kann der Techniker direkt Batteriespannung oder ein Massesignal zur Testsonde senden. Dadurch können Aktuatoren, Anlasser und Lampen direkt auf ihre Funktion getestet werden.
- Polaritäts- und Durchgangserkennung: Bietet direkte visuelle Rückmeldung über die rote LED (Stromversorgung) oder grüne LED (Masse). Bei vollständigem Durchgang (0,0Ω) ertönt zudem ein akustisches Signal zum blinden Prüfen von Verkabelungen.
- Signal- und Kabelverfolgung: Ermöglicht das Erkennen von Unregelmäßigkeiten in Signalformen (wie bei MAP-Sensoren) und das Nachverfolgen von Kabeln oder Komponenten vom Sicherungskasten bis zum Verbraucher, um Kurzschlüsse genau zu lokalisieren.
- Automatischer Kurzschlussschutz: Das Gerät ist thermisch geschützt (Nennstrom 1 bis 10A). Bei Überschreitung der Grenze wird die Stromzufuhr sofort unterbrochen, um ein Durchbrennen von Leitungen oder Sicherungen während der Testarbeiten zu verhindern.
Lieferumfang
- 1x Autool BT260 Circuittester (inklusive 12 Meter festem Testkabel)
- 1x Batterieklemmen-Adapterkabel (rot/schwarz)
- 1x 12V-Zigarettenanzünder-Adapter
- 1x Aufschraubbare Testsonde
- 1x Hartschalen-Aufbewahrungskoffer
- 1x Bedienungsanleitung
Technische Spezifikationen
| Spezifikation | Beschreibung |
|---|---|
| Produktmarke | Autool |
| Produktmodell | BT260 |
| Messbereich Gleichspannung (DC) | 0 - 65V |
| Messbereich Wechselspannung (AC) | 0 - 65V |
| Messbereich Widerstand | 0 - 200 kΩ |
| Nennstrom (Schutz) | 1 - 10A |
| Länge integriertes Testkabel | 12 Meter |
| Display | 1,7-Zoll LCD-Farbdisplay (mit Hintergrundbeleuchtung) |
| Länge Testsonde | 42 mm |
| Abmessungen Tester (L x B) | 253 mm x 32 mm |
