Allosun EM415Pro | Kurzschluss- und Kabelbruchdetektor
Normaler Preis
€14,95 inkl.
€12,36 exkl.
Nicht verfügbar
Garantie direkt über AsTools
Garantie direkt über AsTools
Wir bearbeiten Garantieansprüche selbst, schnell und ohne Einschaltung des Herstellers. Dank unseres eigenen Ersatzteillagers und technischer Expertise können wir dir in der Regel sofort helfen. Nur in Ausnahmefällen senden wir das Produkt dennoch an den Lieferanten weiter.
2 Jahre Garantie auf alle Produkte
2 Jahre Garantie auf alle Produkte
Alle unsere Produkte werden mit 2 Jahren Herstellergarantie geliefert. So bist du für langfristige Qualität und Service abgesichert.
Einfach zurückgeben
Einfach zurückgeben
Du kannst deine Rücksendung ganz einfach über dein Konto beantragen. Wir senden dir das Rücksendeetikett per E-Mail zu. Die Rücksendekosten trägst du selbst.
Professioneller Kundenservice
Professioneller Kundenservice
Unsere Experten stehen bereit, um Ihnen schnell und fachkundig zu helfen, sowohl online als auch in unserem physischen Geschäft. Fragen? Kontaktieren Sie uns gerne!

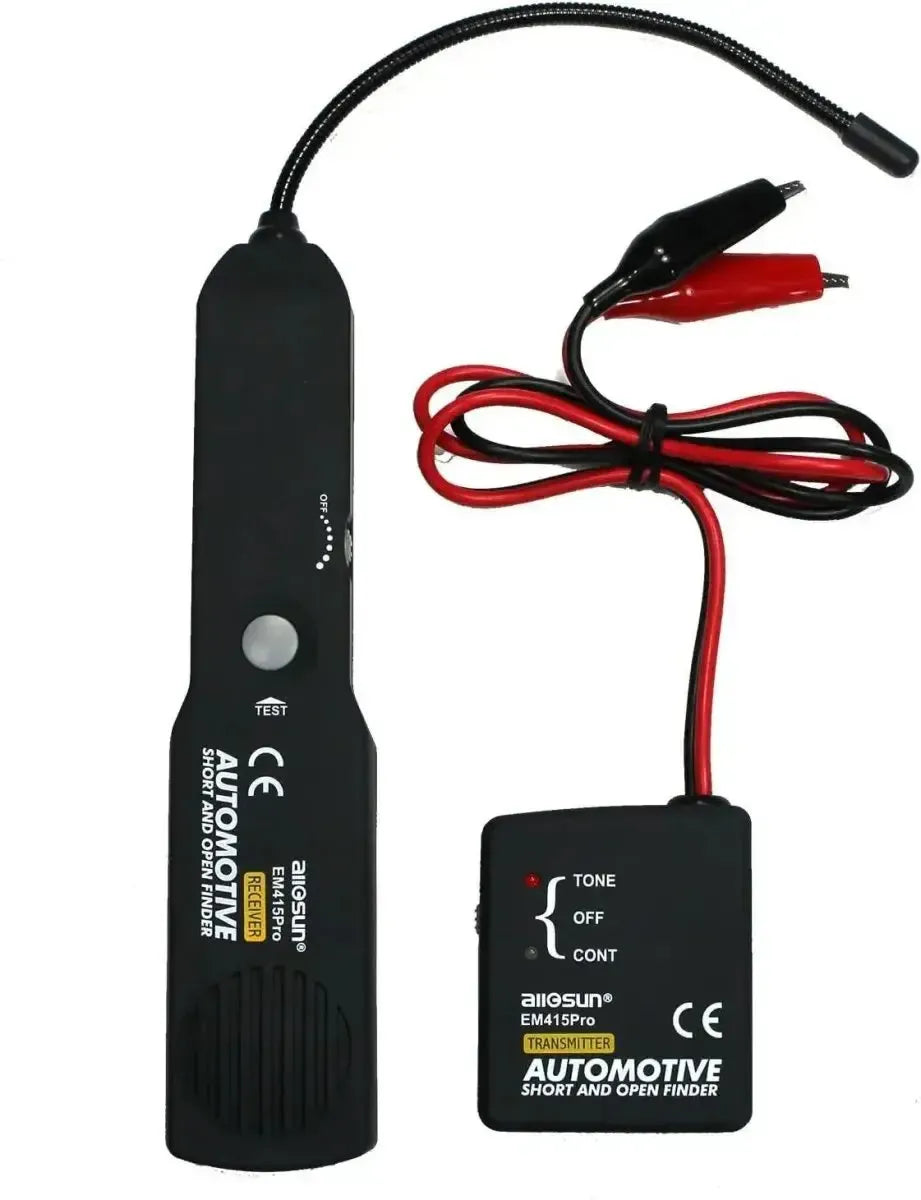

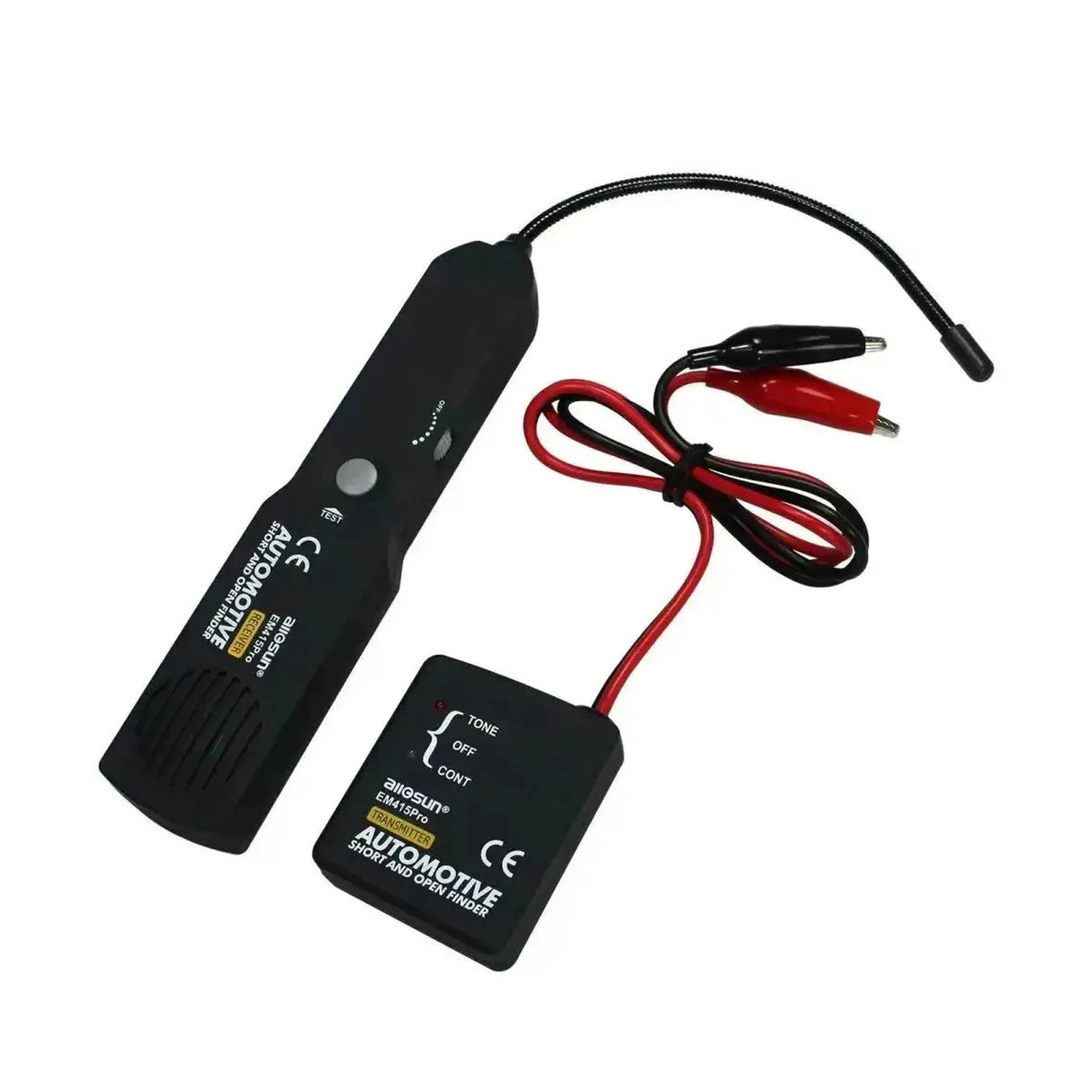

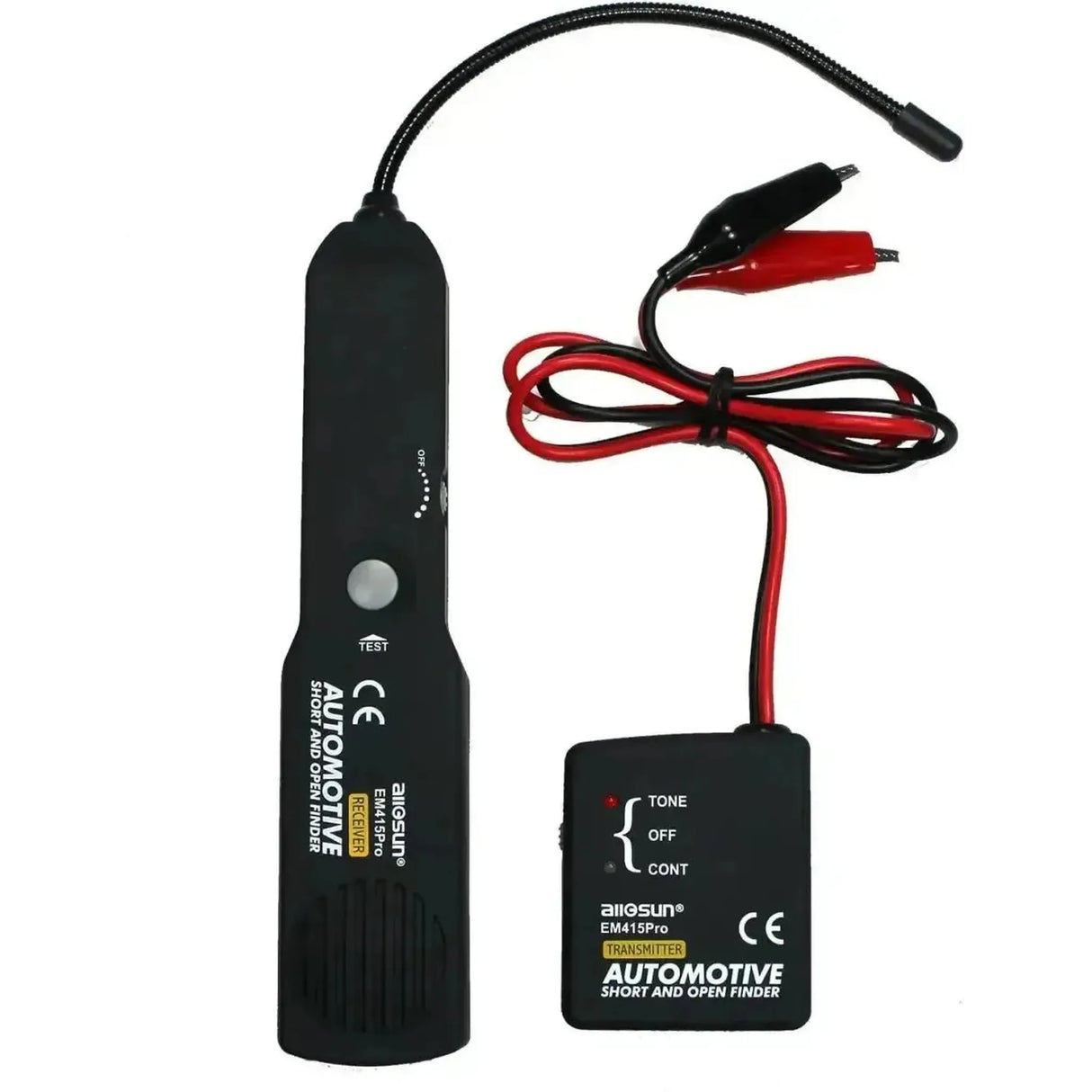

Die Allosun EM415Pro ist ein Kurzschluss- und Kabelbruchdetektor, der zur Lokalisierung elektrischer Störungen in Fahrzeugsystemen entwickelt wurde. Dieses Diagnosegerät arbeitet in Gleichstromkreisen (DC) von 6V bis 42V und ist daher für Pkw, Nutzfahrzeuge und schweres Gerät geeignet. Das System besteht aus einem separaten Sender und Empfänger. Der Empfänger ist mit einer flexiblen Messsonde ausgestattet, mit der Techniker Leitungen verfolgen und Stromkreise prüfen können, ohne die Leitungsisolierung zu beschädigen oder Bauteile unnötig zu demontieren.

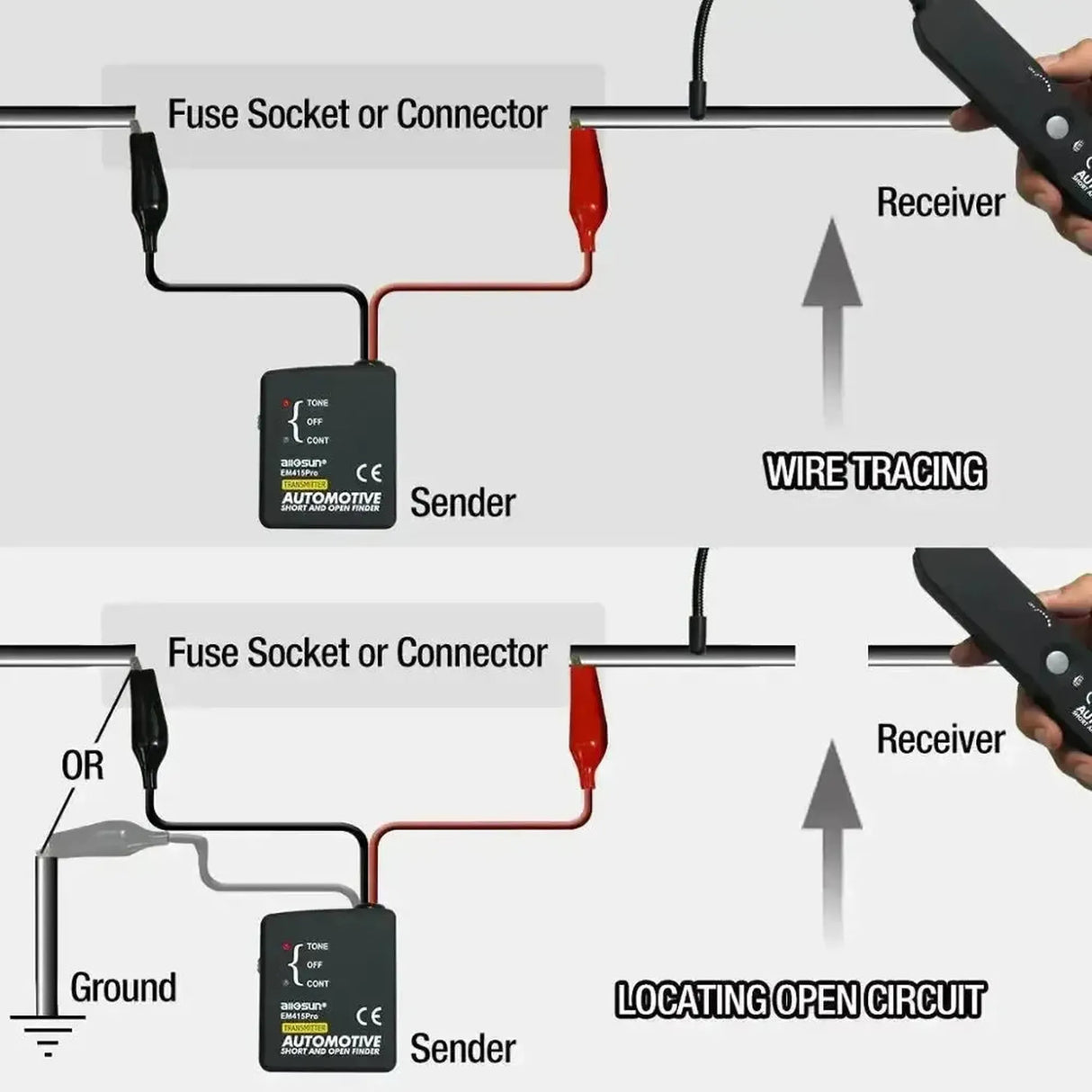

Bei der Fehlersuche schließt der Techniker den Sender in Reihe an den verdächtigen Stromkreis an. Der Sender erzeugt anschließend ein hochfrequentes Signal, das durch die Verkabelung läuft. Der Anwender bewegt die flexible Antenne des Empfängers entlang des Kabelbaums, um das Audiosignal zu verfolgen. Sobald die Sonde die Stelle eines Kabelbruchs passiert, bricht das Tonsignal ab, was den genauen Bruchpunkt markiert. Zur Lokalisierung eines Kurzschlusses nach Masse wird der Spannungsabfall anhand des Signalverlaufs erkannt. Der Sender verfügt außerdem über einen Durchgangsmodus (CONT) mit visueller LED-Anzeige, mit dem die grundsätzliche Geschlossenheit eines Stromkreises vorab überprüft werden kann.
VORTEILE
✔Verhindert physische Schäden an Bauteilen, da die Verfolgung über Signalerkennung durch die Isolierung erfolgt.
✔Vielseitig einsetzbar in der Werkstatt dank des großen Messbereichs von 6V bis 42V Gleichstrom (DC).
✔Vereinfacht Messungen an engen oder schwer zugänglichen Stellen durch den Einsatz der flexiblen Messsonde.
✔Minimiert Störeinflüsse benachbarter Kabel durch die einstellbare Signalempfindlichkeit am Empfänger.
HINWEISE
✕Ausschließlich für DC-Stromkreise; ungeeignet für Bauteile mit Wechselstrom (AC) oder Hochspannungssysteme.
✕Die Genauigkeit hängt stark von der Stromversorgung ab; schwache Batterien führen zu Verlust der Signalstärke.
✕Die zwei 9V-Batterien für Sender und Empfänger sind nicht standardmäßig im Lieferumfang enthalten und müssen separat erworben werden.
✕Der zu messende Stromkreis muss von der Hauptversorgung getrennt sein; ein unter Spannung stehender Stromkreis stört das Sendesignal.
Anwendung und Funktionalität
Die Allosun EM415Pro ist für bestimmte Diagnosearbeiten am Kabelbaum eines Fahrzeugs ausgelegt.
- Verfolgen der Verkabelung: Das drahtlose Verfolgen bestimmter Kupferleitungen innerhalb eines gebündelten Kabelbaums von der Stromquelle oder dem Sicherungskasten bis zum angeschlossenen Bauteil.
- Kabelbruch lokalisieren: Das Ermitteln der physischen Stelle eines unterbrochenen Stromkreises. Dies erfolgt durch das Verfolgen des Audiosignals bis zu dem Punkt, an dem die Übertragung abrupt abbricht.
- Kurzschluss aufspüren: Das Lokalisieren unerwünschter Verbindungen mit der Fahrzeugmasse durch die Erkennung von Spannungsabfall entlang einer stromführenden Leitung.
- Durchgang prüfen: Die Durchführung einer grundlegenden Prüfung der Geschlossenheit eines Stromkreises im CONT-Modus. Eine LED-Anzeige bestätigt die Unversehrtheit der Leitung für weitere Messungen.
Spezielle Funktionen und Möglichkeiten
Das Set enthält Hardwaremerkmale, die die Prüfung schwer zugänglicher Fahrzeugbauteile unterstützen.

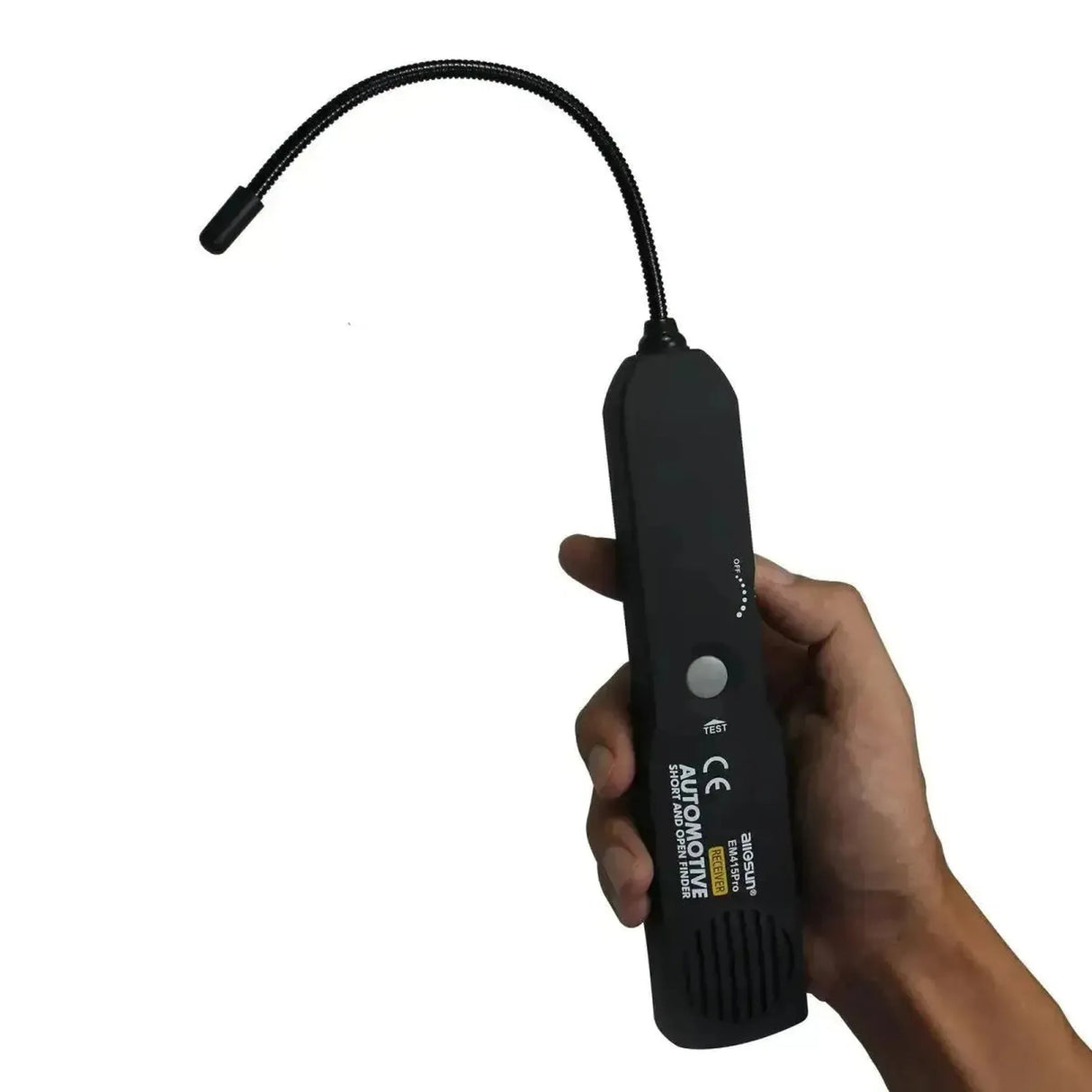

- Flexible Schwanenhals-Sonde: Eine biegbare Antennenverlängerung am Empfänger, die sich dem verfügbaren Platz anpasst. Dadurch sind Messungen hinter Armaturenbrettern, Verkleidungen und in eng belegten Motorräumen möglich.

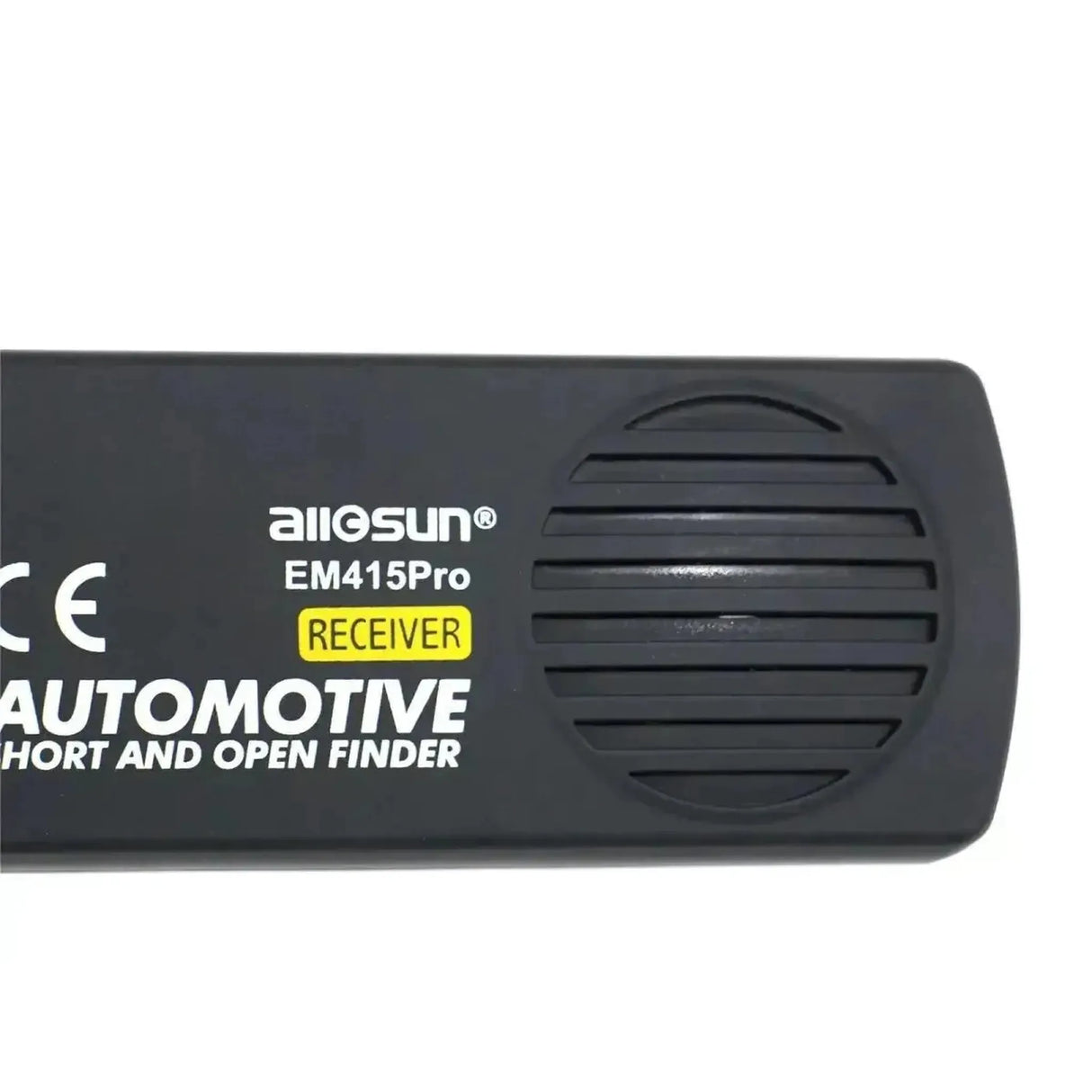

- Variable Lautstärkeregelung: Ein Drehregler, mit dem der Techniker die Intensität des akustischen Signals anpasst. Dies isoliert das Audiosignal von der Zielverkabelung und filtert Übersprechen von parallel verlaufenden Kabeln.

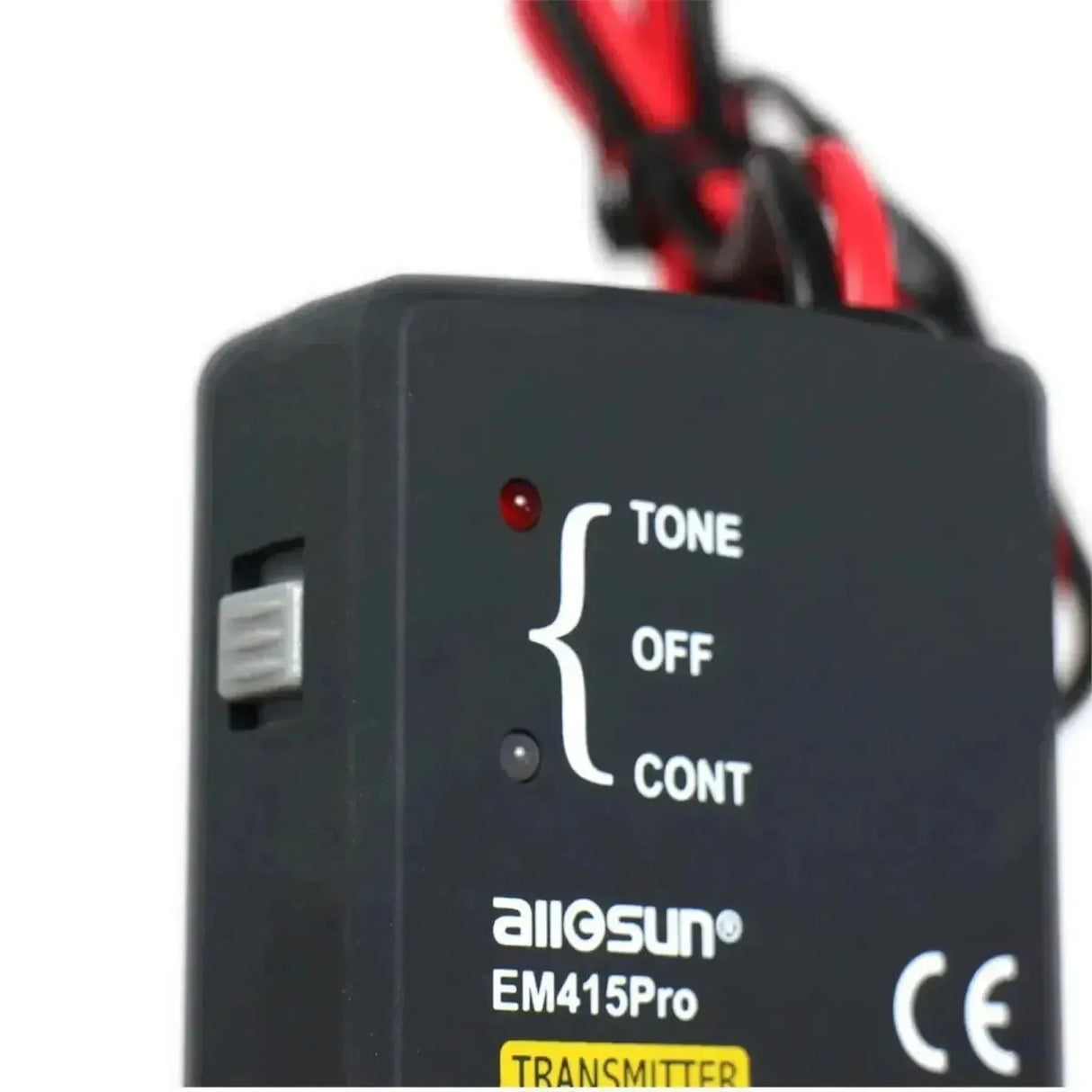

- Integrierter Testschalter: Ein Schalter am Sender, mit dem sich einfach zwischen der Aussendung des Audiosignals in der Stellung TONE und der physischen Durchgangsprüfung in der Stellung CONT umschalten lässt.

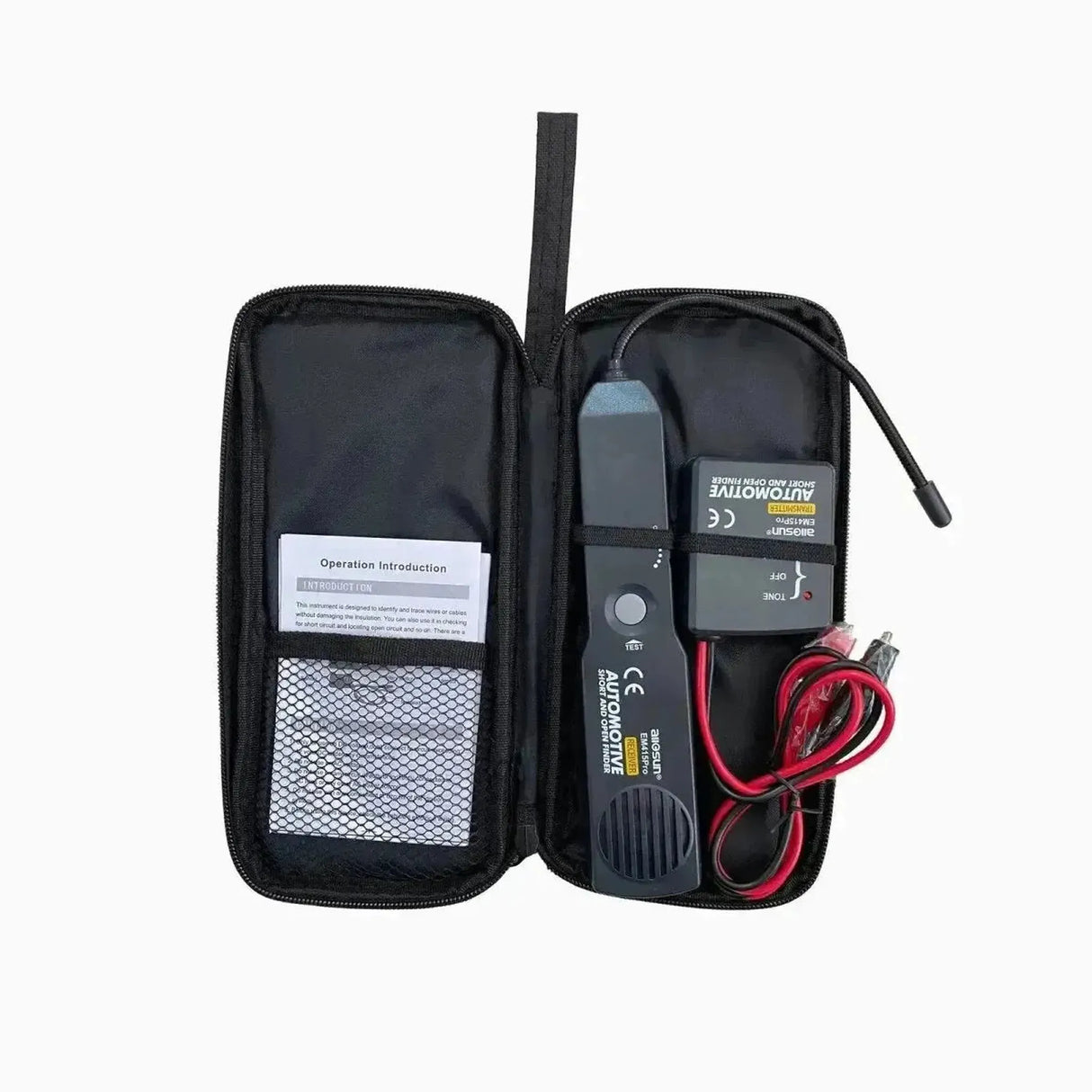

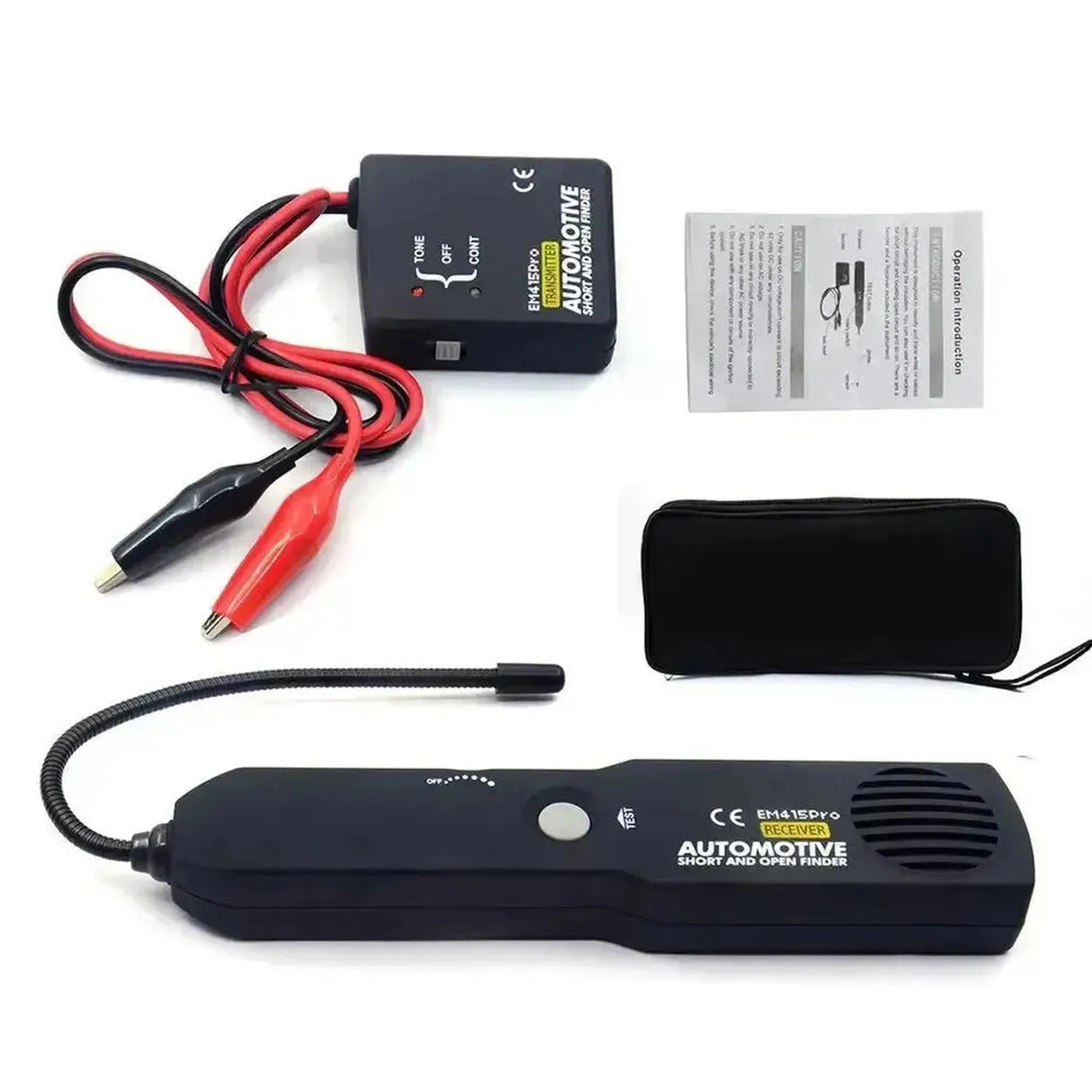

Lieferumfang
- 1x Allosun EM415Pro Kurzschluss- und Kabelbruchdetektor, Sender
- 1x Empfänger mit flexibler Sonde
- 1x Weiche Aufbewahrungs- und Transporttasche
- 1x Benutzerhandbuch
💡
Gut zu wissen: Achten Sie bei der Suche nach Kurzschlüssen oder Kabelbrüchen darauf, dass Sie den zu prüfenden Stromkreis immer von der Hauptstromversorgung trennen. Wenn der Stromkreis unter eigener Spannung bleibt oder unbeabsichtigt an elektronische Steuermodule wie ECU angeschlossen ist, kann dies nicht nur das Sendesignal stören, sondern in seltenen Fällen auch empfindliche Fahrzeugelektronik beschädigen.
Technische Spezifikationen
Allgemein
- Die Marke, die den Tester herstellt.Marke
- Allosun
- Um welche Art von Gerät es sich handelt. Ein Schaltkreistester prüft Strom und Masse, ein Kabelsucher ortet Leitungen und Kurzschlüsse.Art des Testers
- Kabelsucher
- An welche Bordspannung Sie den Tester anschließen können. Für Lkw benötigen Sie 24 V oder mehr.Geeignet für Systemspannung
- 6 bis 42 V
- Woher der Tester seinen Strom bezieht. Über Fahrzeugbatterie oder Stromkreis müssen Sie keine Batterien wechseln.Stromversorgung
- Batterien
Testfunktionen
- Der Tester hilft, die Stelle eines Kurzschlusses oder Kabelbruchs zu finden. Das spart viel Suchaufwand.Kurzschluss und Kabelbruch orten
- Ja
- Prüft, ob eine Leitung oder Verbindung Strom durchlässt.Durchgangsprüfung
- Ja
Display und Bedienung
- Der Tester gibt einen Piepton aus, sodass Sie nicht ständig auf das Display schauen müssen.Akustisches Signal
- Ja
Weitere Spezifikationen
- Funktionsweise über
- Drahtloses HF-Signal von Sender zu Empfänger
- Anschluss Sender
- Krokodilklemmen, rot und schwarz
- Sonde Empfänger
- Biegbarer flexibler Schwanenhals
- Anzeigeart
- Akustisches Audiosignal und optisch über LED
- Empfindlichkeitsregelung
- Ja, stufenlos einstellbar über Drehknopf am Empfänger
- Stromversorgung

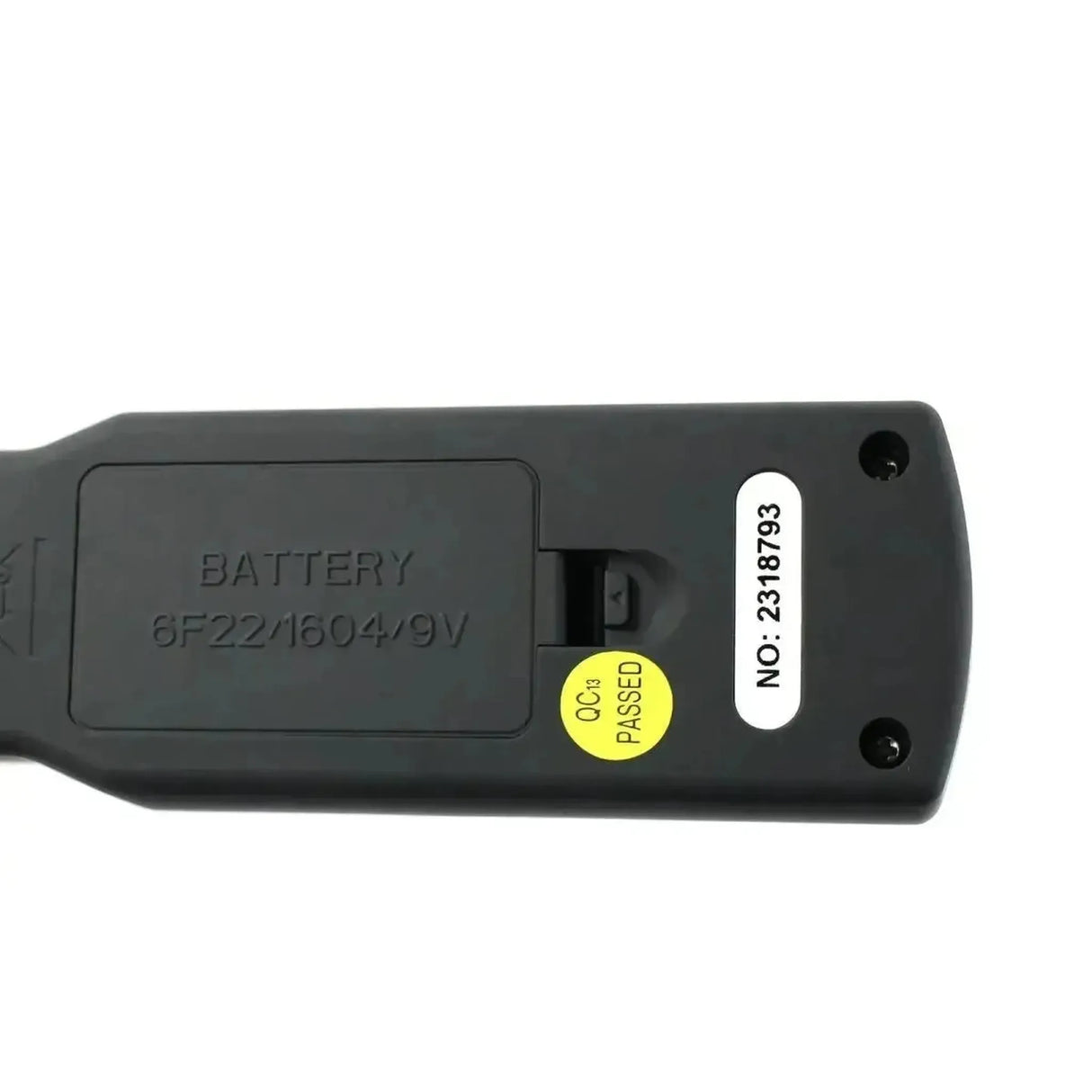

- 2x 9V-Batterie Typ 6F22, nicht standardmäßig im Lieferumfang enthalten
