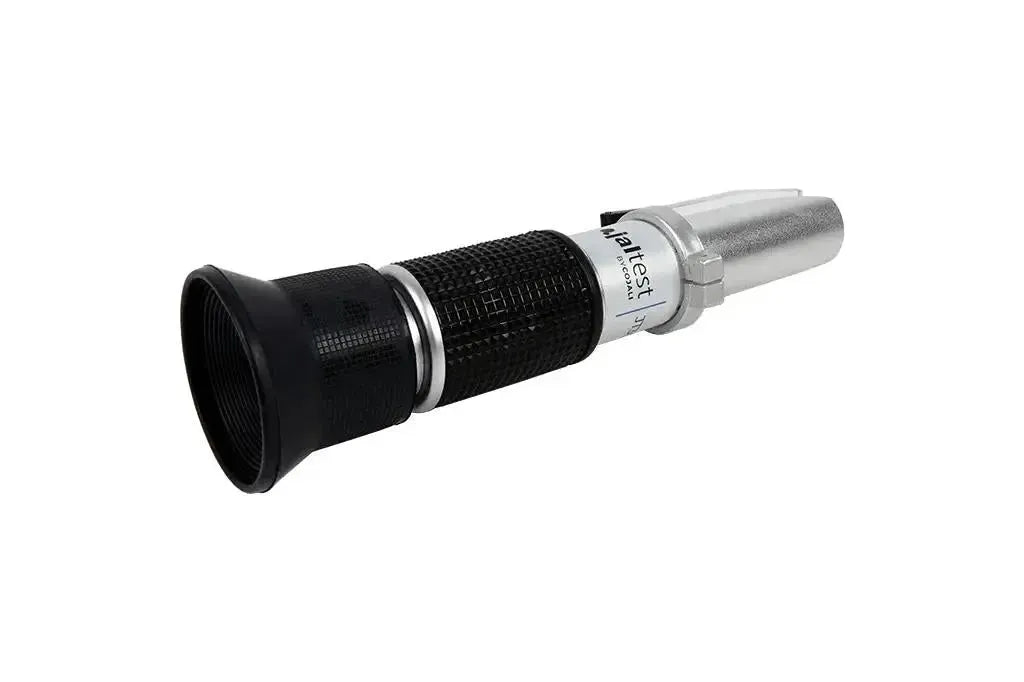

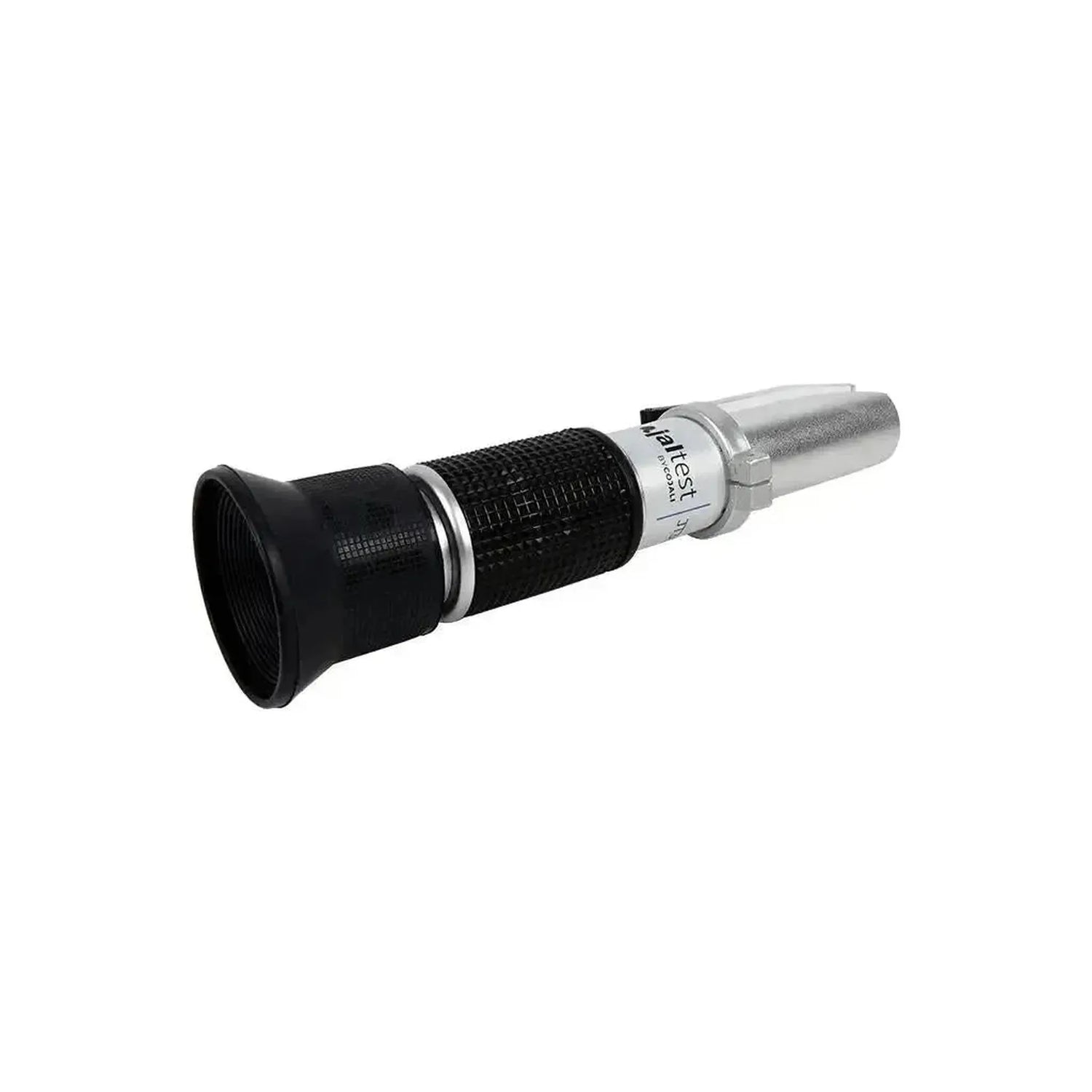

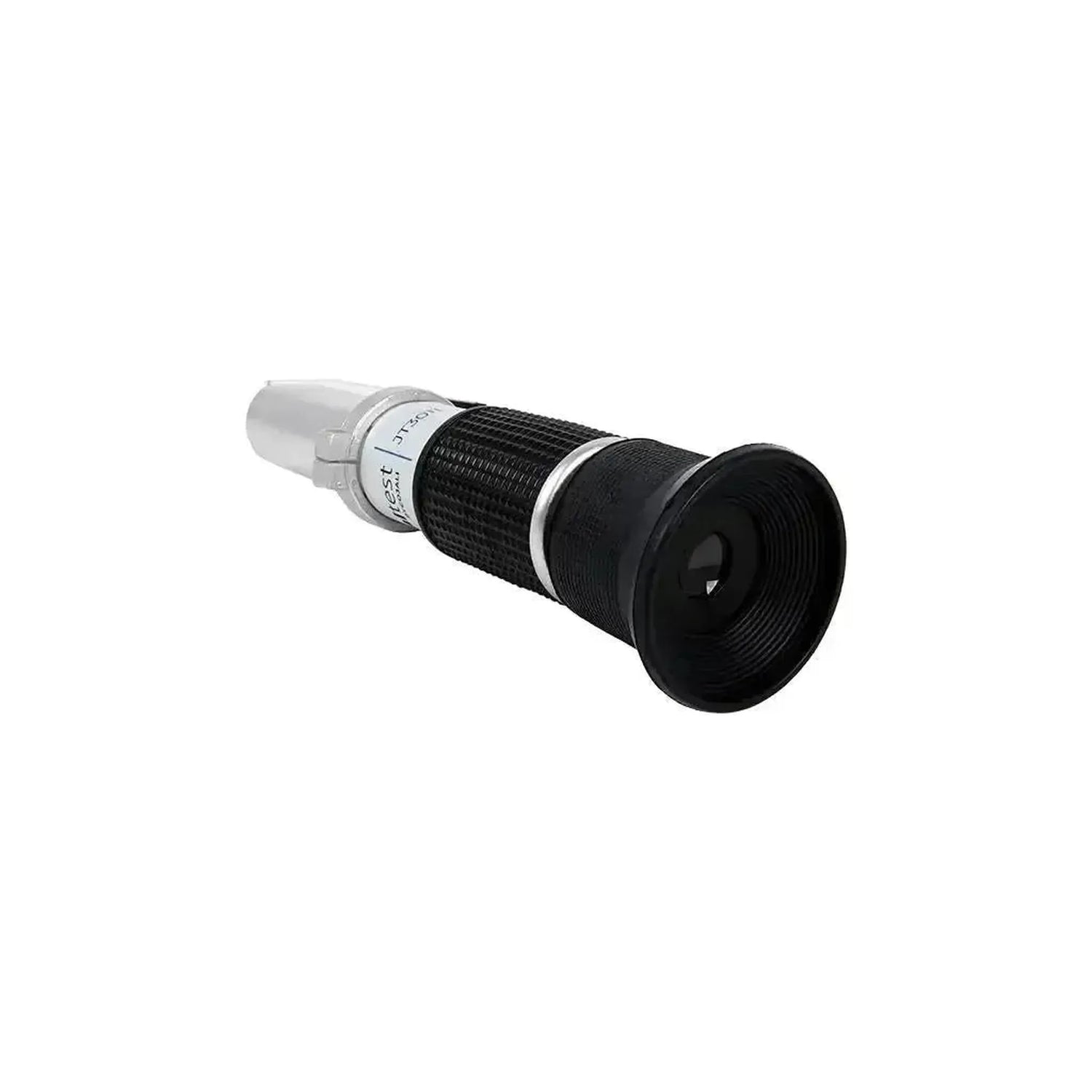

Jaltest JT3011 | Refraktometer

Anwendungen und Funktionen

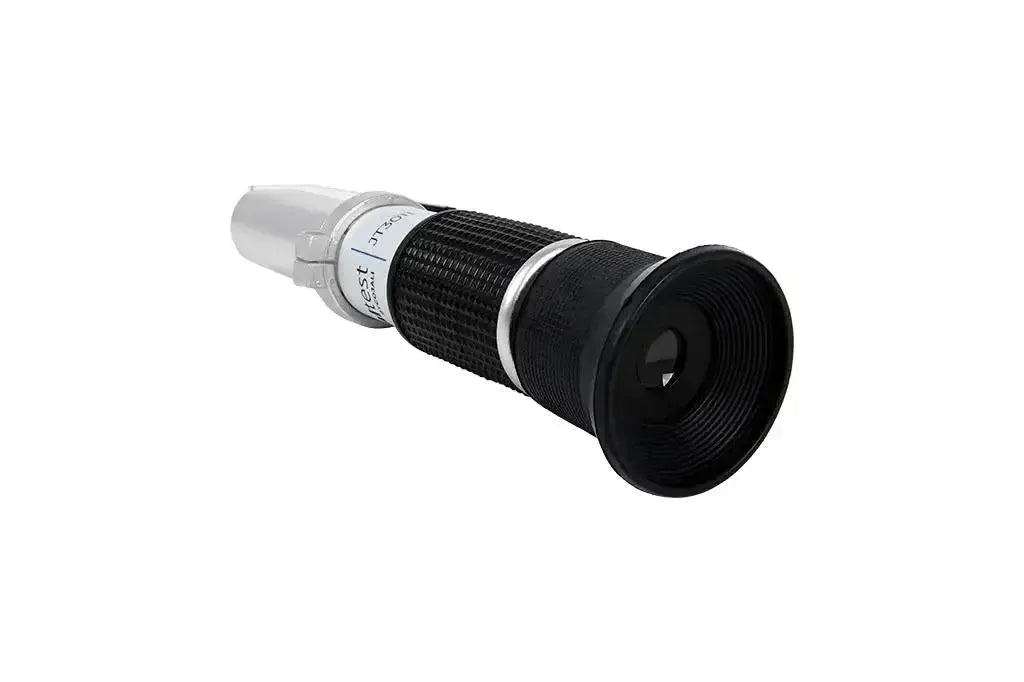

Ein Refraktometer misst, wie stark das Licht in einer Flüssigkeit gebrochen wird, und das hängt davon ab, was darin gelöst ist. Durch das Okular sehen Sie eine scharfe Trennlinie zwischen Hell und Dunkel; wo diese Linie die Skala schneidet, steht Ihr Messwert. Da jede Betriebsflüssigkeit ihre eigene Reihe hat, lesen Sie denselben Tropfen auf der richtigen Skala ab.

Die fünf Skalen im Bild

• Batteriesäure: Die Dichte von 1,10 bis 1,40 kg/l mit den Zonen RECHARGE, FAIR und GOOD, sodass Sie sehen, ob eine Zelle noch voll ist oder zum Laden muss.
• Propylenglykol (G/13): Der Gefrierpunkt der Kühlflüssigkeit von -10 bis -50 Grad Celsius.
• Ethylenglykol (G11/12): Der Gefrierpunkt der Kühlflüssigkeit von -10 bis -50 Grad Celsius auf einer eigenen Reihe neben der Propylen-Skala.
• AdBlue: Die Konzentration der Harnstofflösung von 30 bis 35 mit der Aufschrift ADBLUE über der Skala.
• Scheibenreinigungsflüssigkeit: Der Gefrierpunkt von -10 bis -40 Grad Celsius mit der Aufschrift SRFI und einem Sprühsymbol darüber.

So messen Sie

• Prisma reinigen: Klappen Sie die Abdeckung hoch und wischen Sie das Glas trocken, bevor Sie beginnen, denn ein Rest der vorherigen Messung verschiebt die Linie.
• Tropfen auftragen: Bringen Sie mit der Pipette einen Tropfen auf das Prisma auf und klappen Sie die Abdeckung zurück, sodass sich die Flüssigkeit als dünner Film verteilt.
• Gegen das Licht ablesen: Richten Sie das Instrument auf eine Lichtquelle und drehen Sie den Fokussierring, bis die Skala scharf ist.
• Wert notieren: Die Trennlinie zwischen dem hellen und dem dunklen Feld zeigt den Messwert an; lesen Sie auf der Reihe ab, die zu Ihrer Flüssigkeit passt.

Wofür Sie ihn brauchen

Entscheidend ist die Flüssigkeit, nicht das Fahrzeug. Dieses Refraktometer benötigt keine Diagnoseschnittstelle, keinen Strom und keine Software, daher ist er auf einem Lastkraftwagen genauso einsatzbar wie auf einem Traktor oder einem Gabelstapler. Nachfolgend finden Sie die häufigsten Anwendungen in der Werkstatt.

Nutzfahrzeug und Omnibus:

• Kühlsystem: Bestimmung des Frostschutzes der Kühlflüssigkeit und Überprüfung auf Wassergehalt nach dem Nachfüllen.
• AdBlue: Messung der Flüssigkeitskonzentration im Arbeitstank vor der Fehlerdiagnose am Dosiersystem.

Land-, Gelände- und Baumaschinen:

• Außen gelagerte Maschinen: Ausrüstung, die über den Winter im Freien steht, wobei eine zu dünne Kühlflüssigkeit zum Einfrieren des Motors führen kann.
• Arbeitstanks: Flüssigkeit, die lange in einem Tank lagert und deren Konzentration nicht mehr gewährleistet ist.

Werkstatt und Batteriewartung:

• Batterie prüfen: Dichte pro Zelle, um eine leere Batterie von einer nicht mehr ladefähigen Batterie zu unterscheiden.
• Scheibenreinigungsflüssigkeit: Winterfestigkeit der Flüssigkeit im Behälter, bevor die Pumpe bei Frost blockiert.

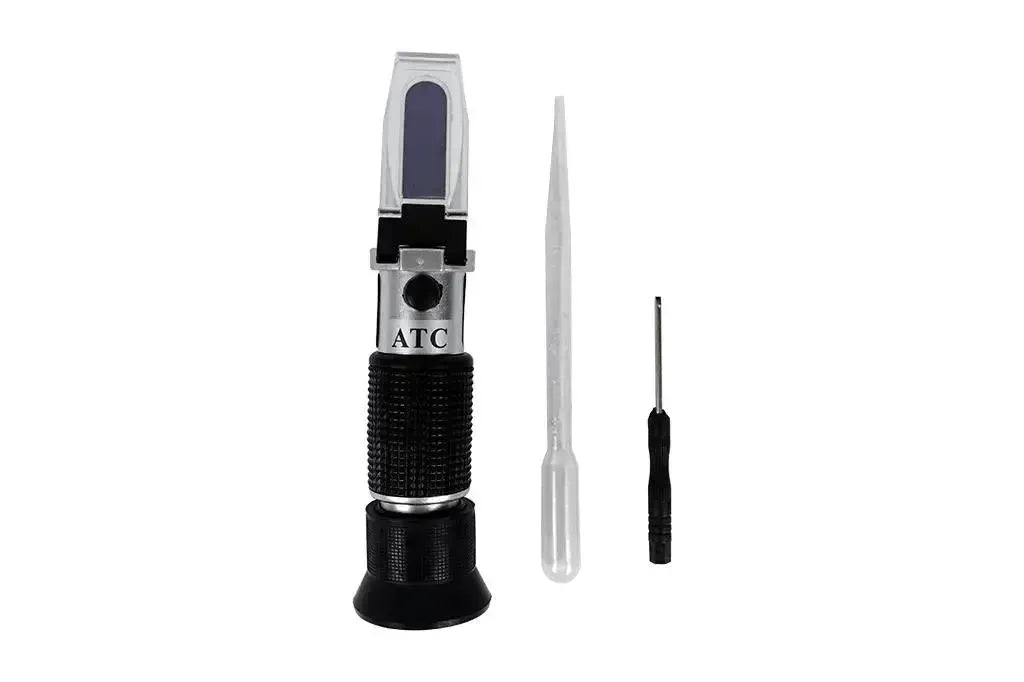

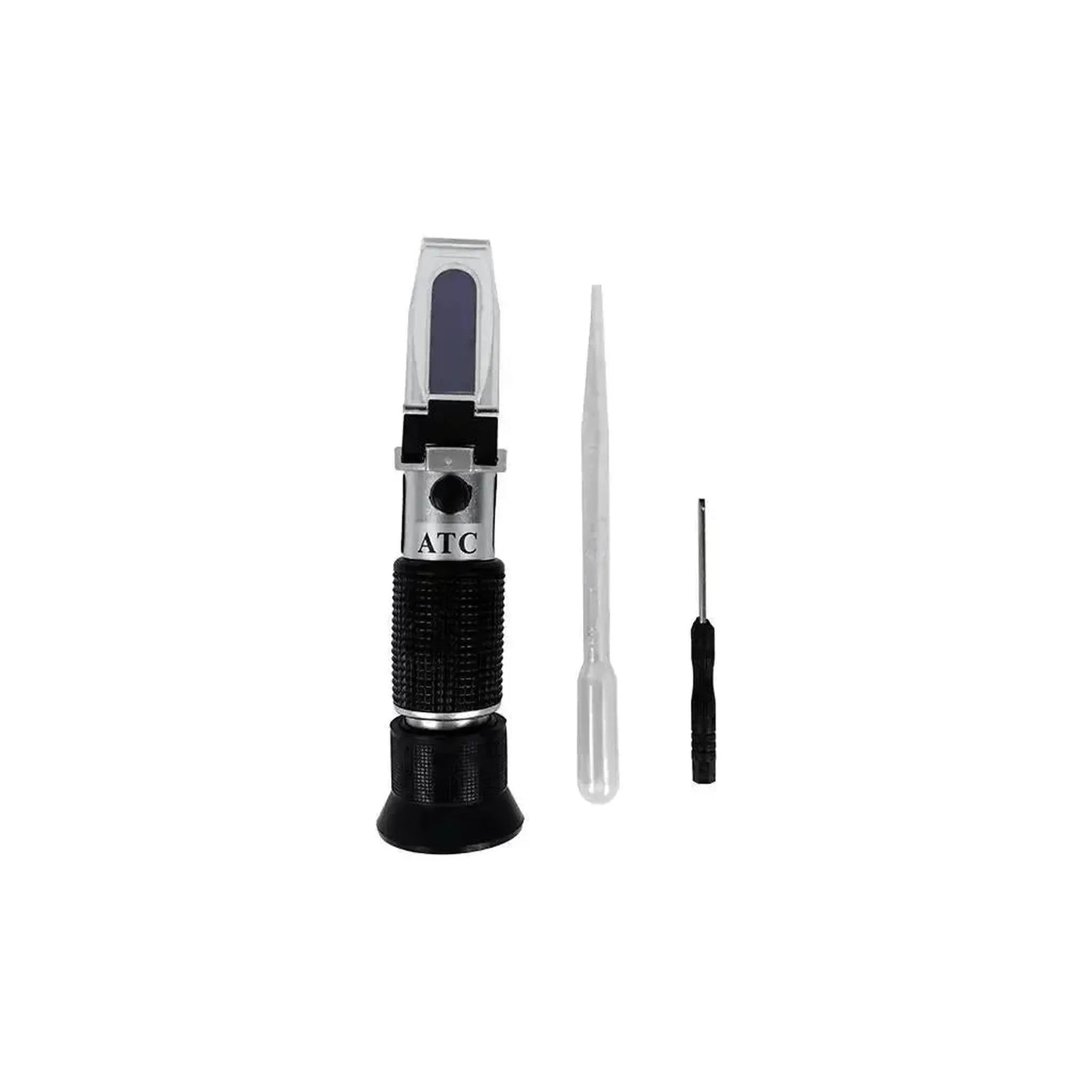

Verpackungsinhalt

• 1x Jaltest JT3011 | Refraktometer
• 1x Kunststoffpipette
• 1x Kleine Schraube

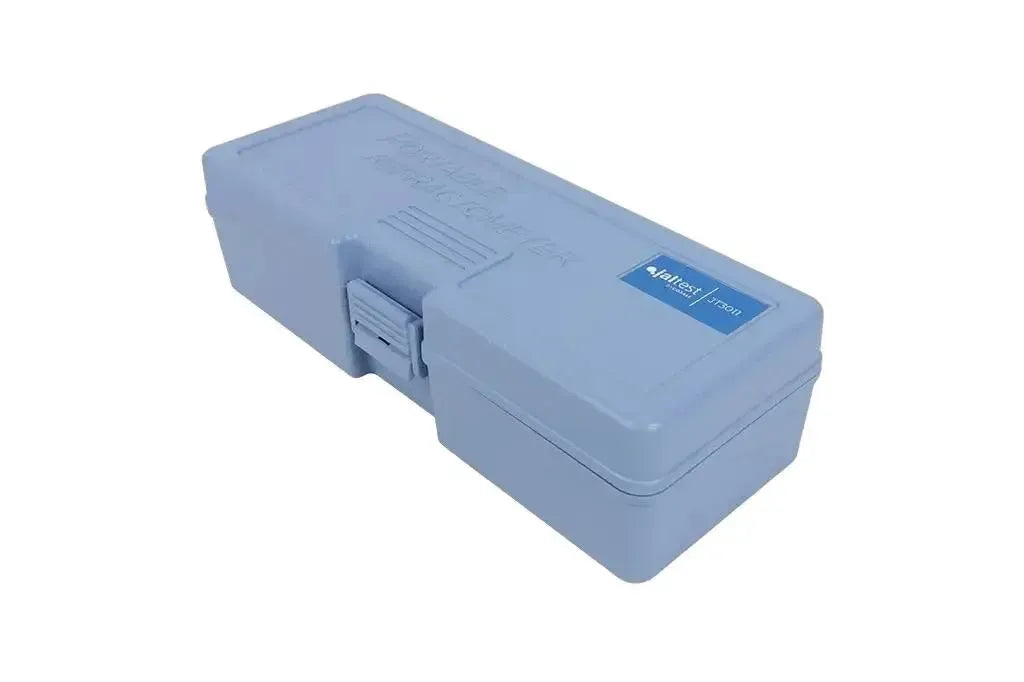

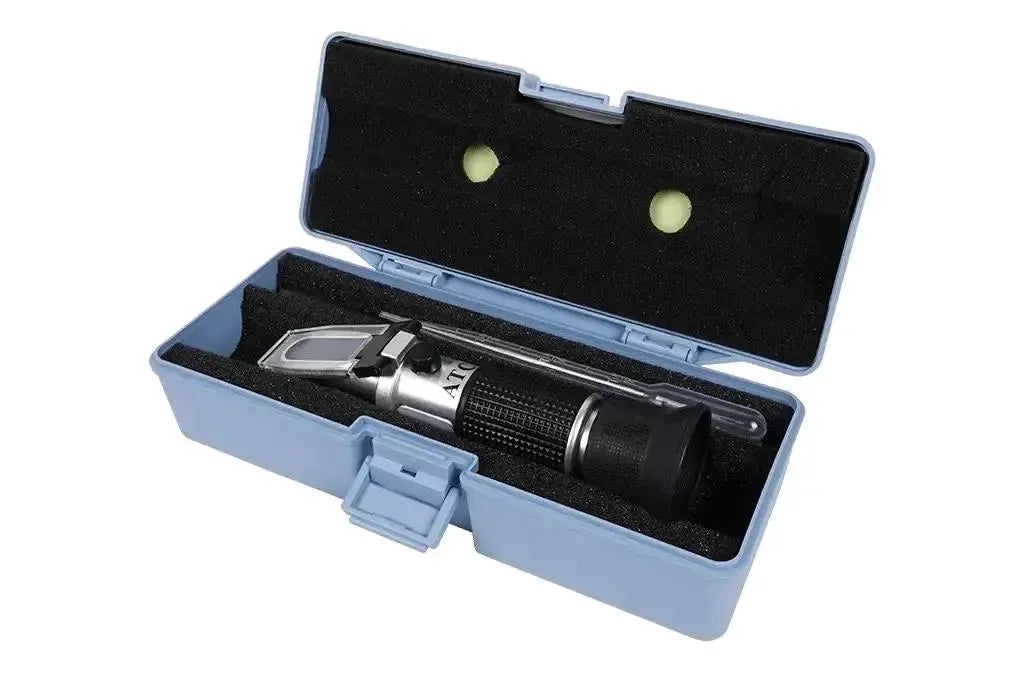

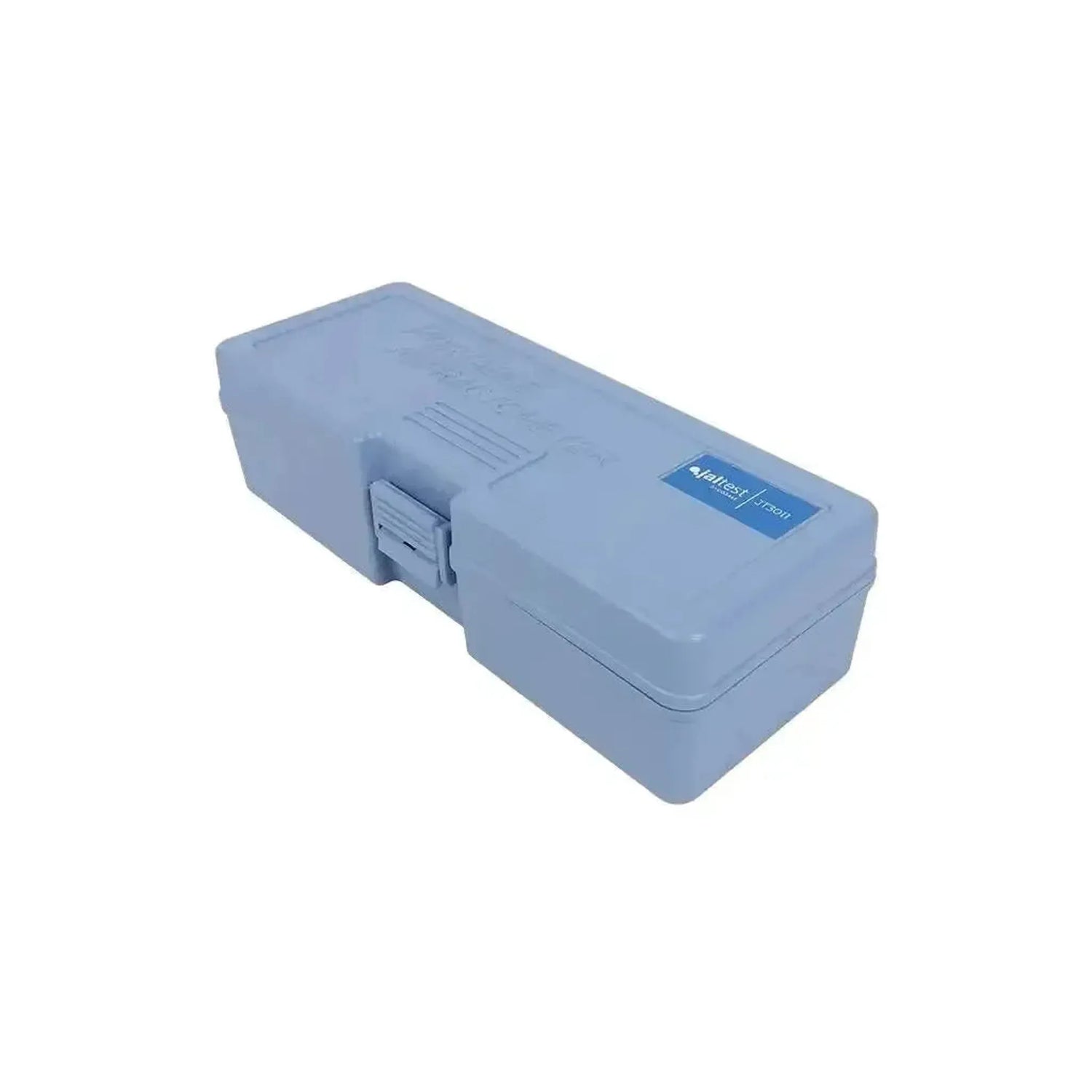

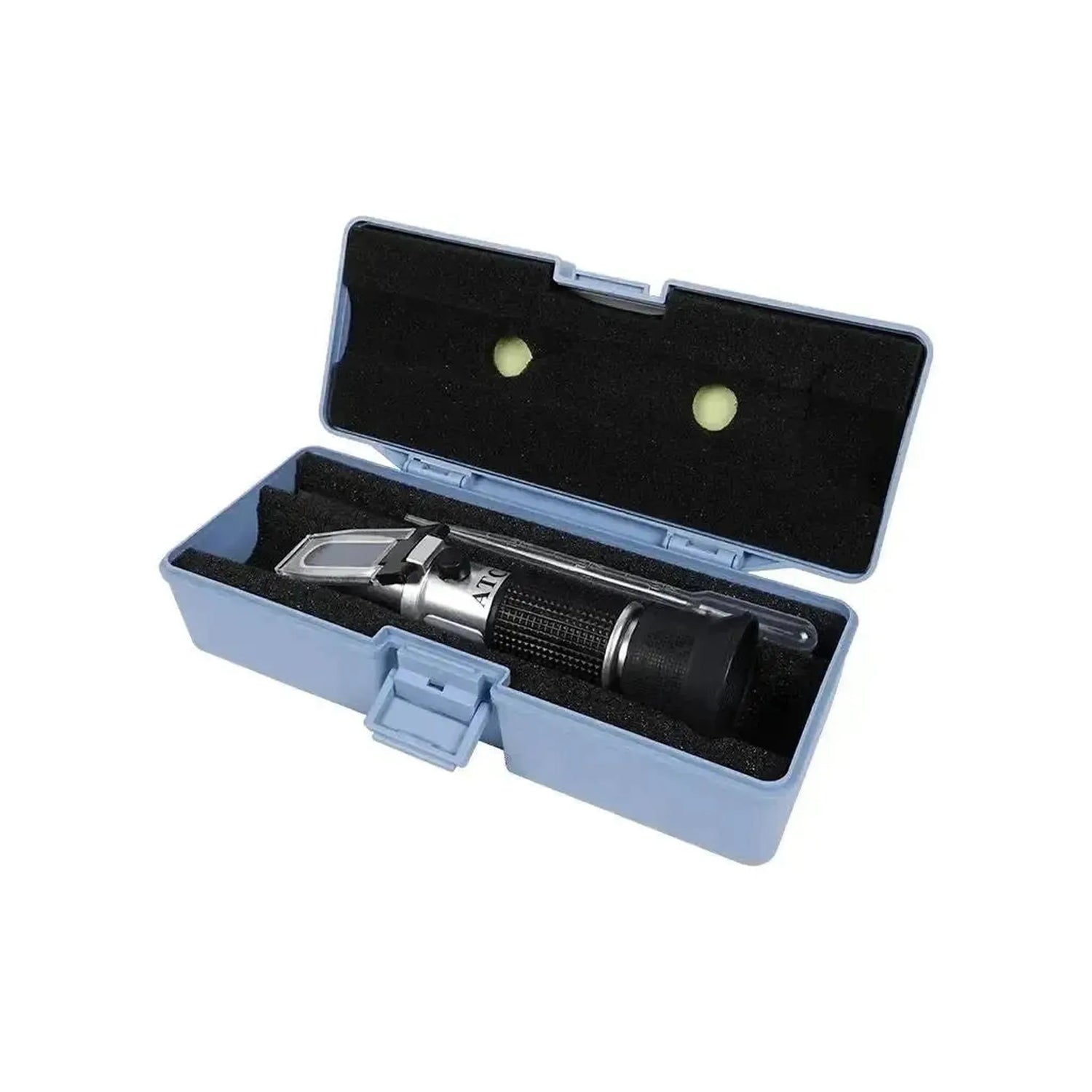

• 1x Blauer Aufbewahrungskoffer mit Schaumstoffeinsatz, mit der Aufschrift PORTABLE REFRACTOMETER
