Jaltest  |  SKU: JDC308A

Jaltest (JDC308A) | ZF Ecolife Mini-USB - 16-poliges OBD2 Adapterkabel | Bus

€97,95 inkl.
€80,95 exkl.

Garantie direkt über AsTools

Wir bearbeiten Garantieansprüche selbst, schnell und ohne Einschaltung des Herstellers. Dank unseres eigenen Ersatzteillagers und technischer Expertise können wir dir in der Regel sofort helfen. Nur in Ausnahmefällen senden wir das Produkt dennoch an den Lieferanten weiter.

2 Jahre Garantie auf alle Produkte

Alle unsere Produkte werden mit 2 Jahren Herstellergarantie geliefert. So bist du für langfristige Qualität und Service abgesichert.

Einfach zurückgeben

Du kannst deine Rücksendung ganz einfach über dein Konto beantragen. Wir senden dir das Rücksendeetikett per E-Mail zu. Die Rücksendekosten trägst du selbst.

Professioneller Kundenservice

Unsere Experten stehen bereit, um Ihnen schnell und fachkundig zu helfen, sowohl online als auch in unserem physischen Geschäft. Fragen? Kontaktieren Sie uns gerne!

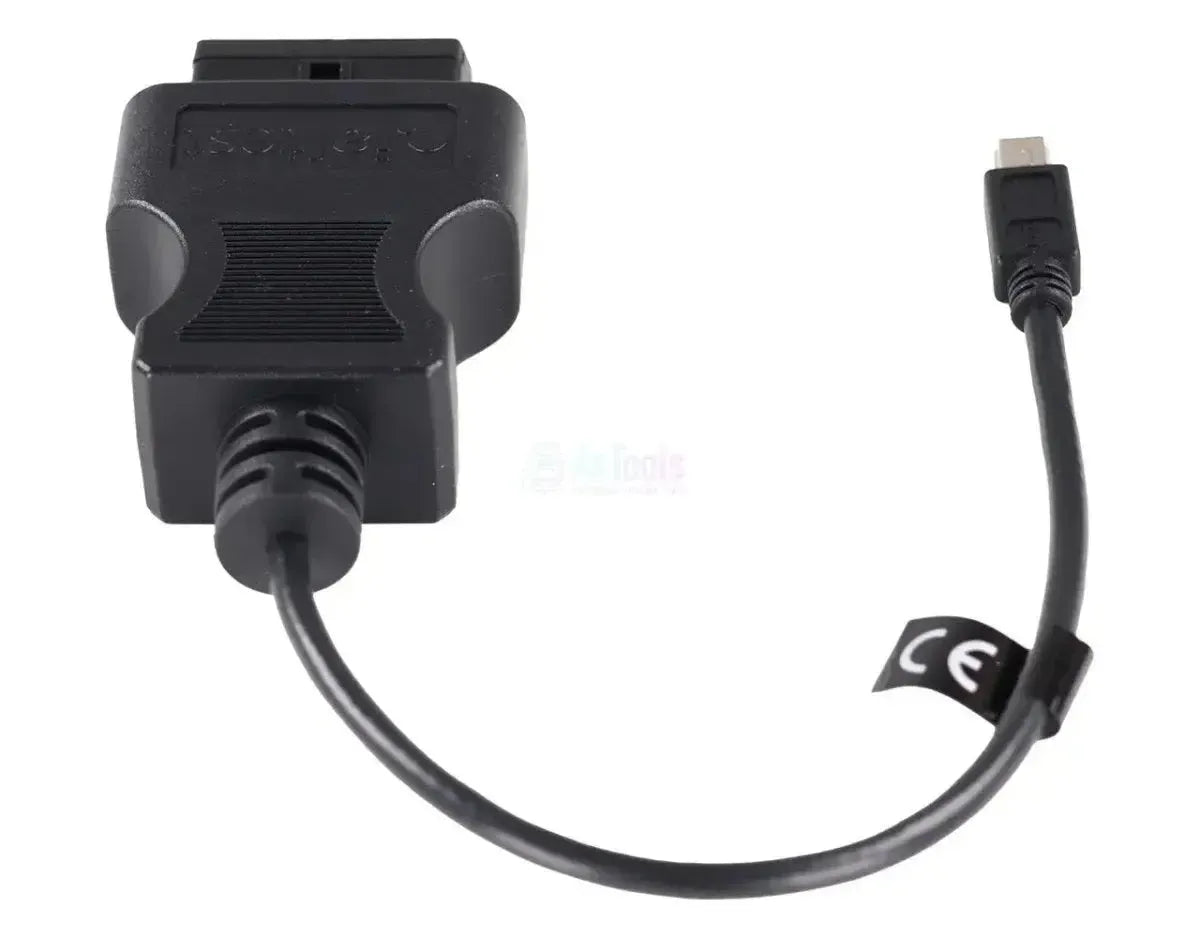

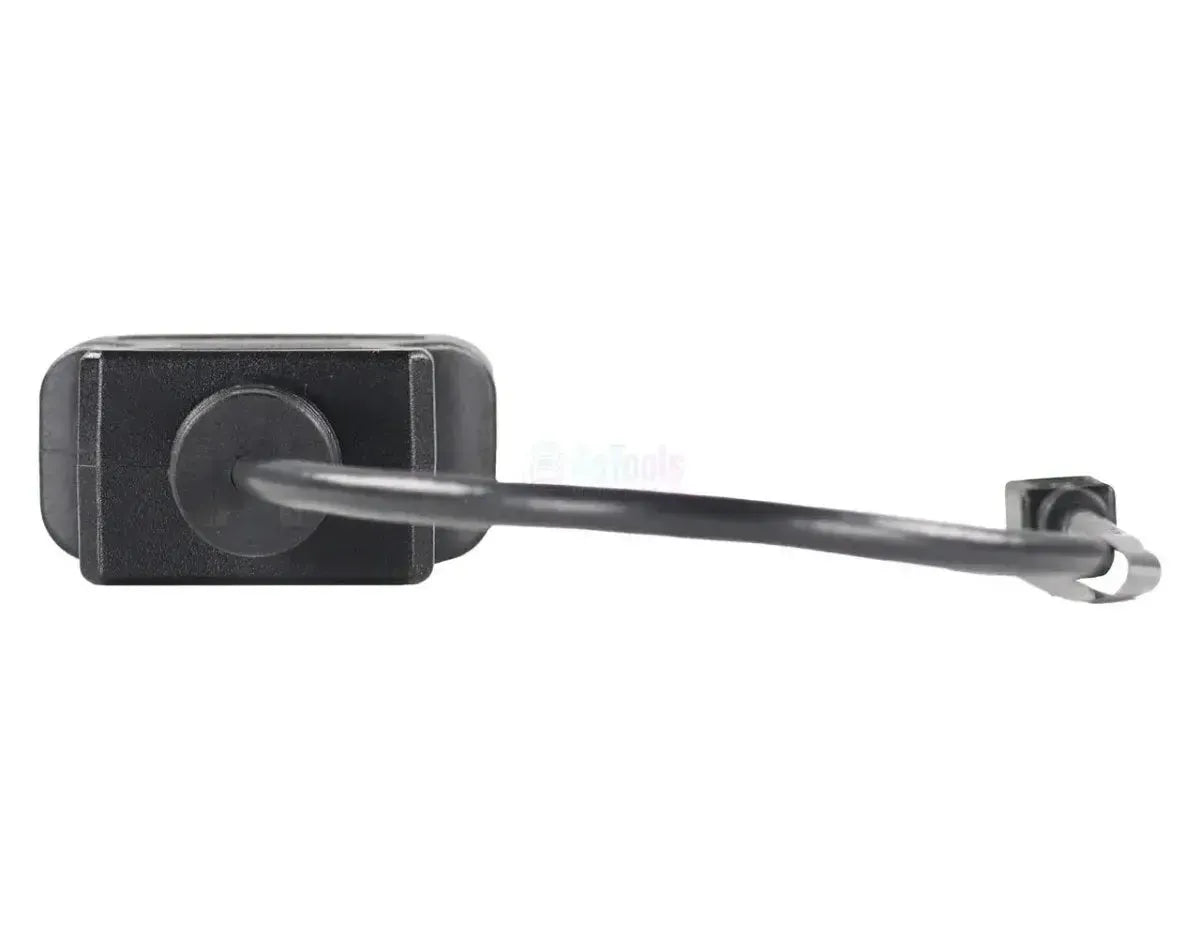

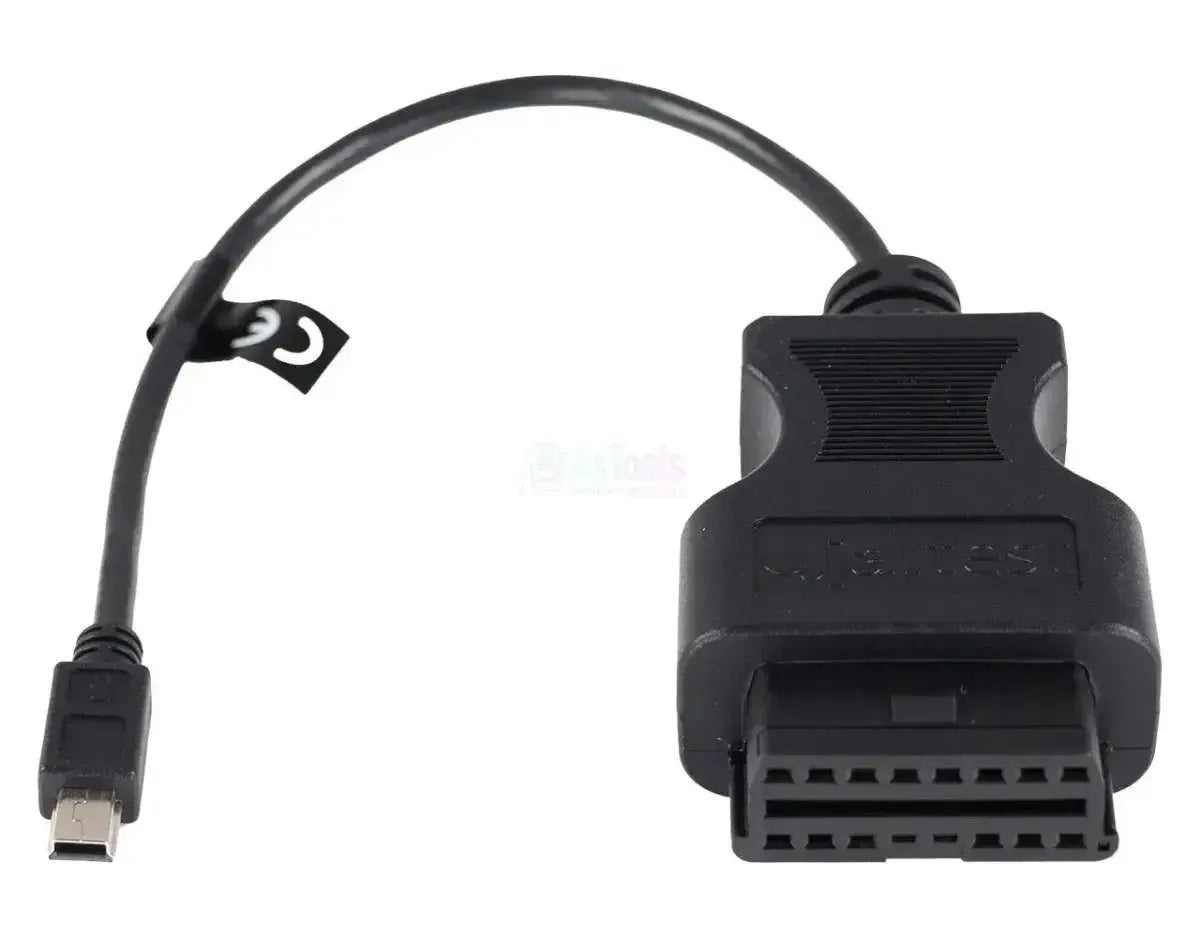

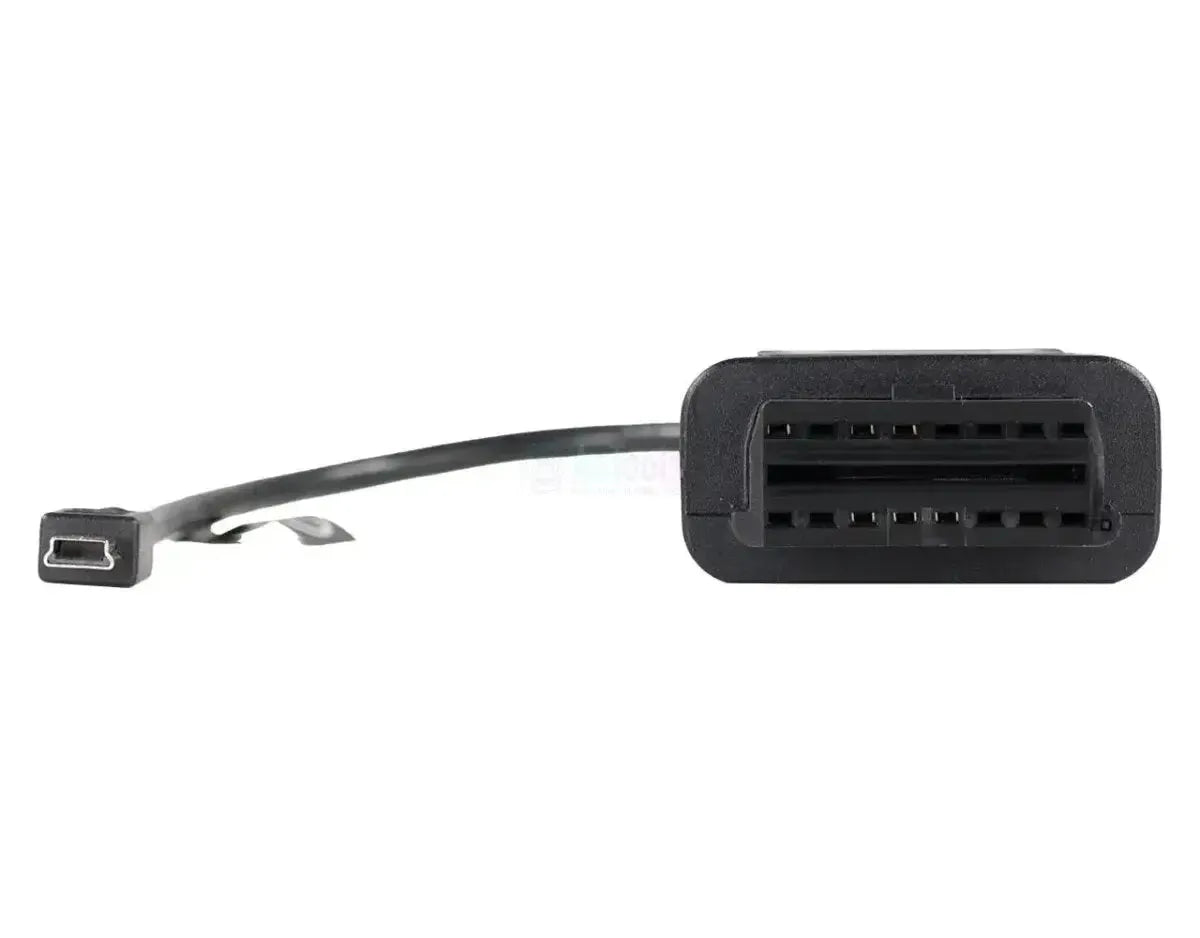

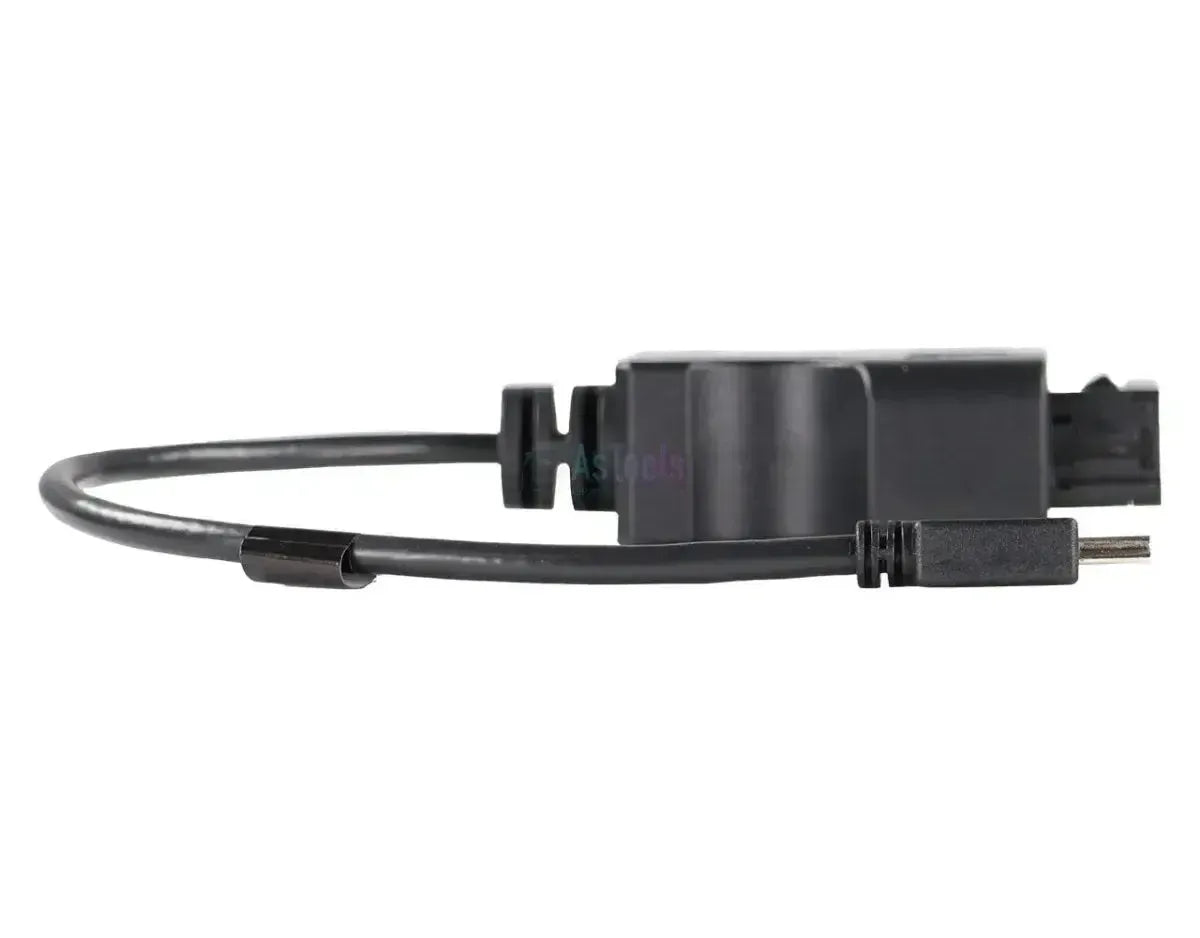

De Jaltest JDC308A eindigt aan de voertuigzijde op een mini-USB en niet op een stekkerblok. Aan de ene kant zit de 16-pins OBD2-aansluiting met het opschrift JDC308A, voor de diagnosekabel van de Jaltest Link. Aan de andere kant zit een 5-polige mini-USB-stekker type B met een metalen huls, die in de diagnoseaansluiting op de ZF EcoLife-bak gaat. Het snoer is 28 tot 30 cm lang.

Met die verbinding leest de Jaltest-software de regeleenheid van de EcoLife-automaat uit. ZF bracht de EcoLife in 2008 op de markt als opvolger van de Ecomat, als zesversnellingsbak voor stads- en streekbussen in de typereeks 6AP1000B tot 6AP2000B. Sinds 2019 levert ZF hem als EcoLife 2. De kabel werkt met de Jaltest Link V8.1 en V9 en valt onder Jaltest CV.

PLUSPUNTEN

✔De mini-USB gaat rechtstreeks in de diagnoseaansluiting op de bak, ook als de transmissie niet via de voertuigdiagnose meepraat.
✔Aan de andere kant zit een gewone 16-pins OBD2-aansluiting, dus de standaard diagnosekabel van de Link past zonder tussenstuk.
✔De kabel volgt de transmissie, niet de carrosseriebouwer, en past dus op elk busmerk met deze bak.
✔Werkt met zowel de Jaltest Link V8.1 als de Link V9.

AANDACHTSPUNTEN

✕Alleen voor de mini-USB-uitvoering; de EcoLife met de gele 9-polige MCP-stekker hoort bij JDC309A, de oudere Ecomat bij JDC307A of JDC303A.
✕De kabel bereikt alleen de EcoLife-regeling; de overige systemen van de bus lopen via hun eigen aansluiting.
✕De mini-USB is hier geen pc-aansluiting. Hij zit op de bak en draagt de diagnoselijn van de transmissie.
✕Met 28 tot 30 cm is het snoer kort, dus u werkt bij de bak en niet vanaf de bestuurdersplaats.

Toepassingen en functionaliteiten

Via de mini-USB op de bak komt u met de Jaltest-software bij de regeleenheid van de EcoLife-transmissie. Welke functies u te zien krijgt, hangt af van de uitvoering van de bak.

Regeleenheden die u kunt benaderen

  • EcoLife: Busautomaat van ZF.

Wat u kunt doen

  • Foutcodes: Lezen en wissen na reparatie.
  • Meetwaarden: Sensor- en systeemwaarden live.
  • Componenten: Actuatoren activeren en controleren.
  • Parameters, kalibraties: Waar Jaltest die aanbiedt.
  • Onderhoudsreset: Waar Jaltest die aanbiedt.

Zo gebruikt u hem

  1. Aansluiting zoeken: Zoek de mini-USB op de EcoLife-bak.
  2. Aansluiten: Steek de mini-USB van de JDC308A erin.
  3. Link koppelen: Sluit de OBD2-kant aan op de Jaltest Link.
  4. Contact aan: Zet het contact aan, zonder de motor te starten.
  5. Uitlezen: Kies de ZF-transmissie EcoLife.

Compatibele voertuigen en toepassingen

Bepalend is de transmissie, niet het model. De kabel hoort bij de ZF EcoLife-automaat met de mini-USB-diagnoseaansluiting op de bak. Of uw bak een mini-USB of de gele MCP-stekker heeft, ziet u aan de bak zelf.

ZF EcoLife:

  • Mini-USB-uitvoering: Diagnoseaansluiting op de bak zelf.
  • Typereeks: 6AP1000B tot 6AP2000B.
  • MCP-uitvoering: Valt hierbuiten; daarvoor is JDC309A.

Voertuigen:

  • Stads- en streekbussen en touringcars: Met een ZF EcoLife-automaat.
  • Alle carrosseriebouwers: De kabel volgt de bak, niet de bouwer van de bus.
💡
Goed om te weten: De mini-USB is hier de voertuigzijde en niet de pc-zijde. Hij gaat in de diagnoseaansluiting op de EcoLife-bak; de 16-pins OBD2 aan de andere kant neemt de diagnosekabel van de Link op. Kijk aan de bak of daar een mini-USB zit voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC308A) | ZF Ecolife Mini-USB - 16-pins OBD2 Verloopkabel | Autobus

Technische Spezifikationen

Allgemein

Der Hersteller des Kabels. Jaltest-Kabel funktionieren mit der Diagnoseausrüstung von Jaltest.Marke
Jaltest (Cojali)
Um welche Art von Kabel es sich handelt. Ein Diagnosekabel verbindet mit dem Diagnosestecker, ein Messkabel misst ein einzelnes Bauteil.Kabeltyp
Adapterkabel
Zu welchem Softwarepaket von Jaltest das Kabel gehört. Für die Nutzung des Kabels benötigen Sie eine Lizenz für dieses Modul.Jaltest-Softwaremodul
  • CV Nutzfahrzeuge

Anschlüsse

Zu welcher Version der Jaltest Link Diagnoseschnittstelle das Kabel passt. Nicht jedes Kabel funktioniert mit jeder Version.Passende Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V9
Der Stecker auf der Seite des Diagnosegeräts. Er muss zu Ihrer Schnittstelle oder Ihrem Diagnosekabel passen.Anschluss Schnittstellenseite
16-polig OBD2
Wie lang das Kabel ist. Ein längeres Kabel bietet mehr Bewegungsfreiheit bei der Arbeit.Kabellänge
28 bis 30 cm

Diagnosefunktionen

Ob Sie Fehlercodes nicht nur auslesen, sondern auch löschen können. Bei manchen Systemen ist nur das Auslesen möglich.Fehlercodes löschen
Ob Sie die aktuellen Sensorwerte bei laufendem Fahrzeug anzeigen können. Hilfreich bei der Fehlersuche.Messwerte live anzeigen
Ob Sie Bauteile direkt über das Gerät ansteuern können. So erkennen Sie, ob der Fehler am Bauteil oder an der Verkabelung liegt.Komponenten ansteuern

Verwendung

Referenznummer
JDC308A
Steuergeräte
EcoLife (Automatikgetriebe)
Erforderlich für die Nutzung
Jaltest Link V8.1 oder V9 und Jaltest-Diagnosesoftware

Weitere Spezifikationen

Toepassing
ZF EcoLife automatische versnellingsbak, mini-USB-uitvoering
Aansluiting voertuigzijde
5-polige mini-USB type B (stekker, op de EcoLife-bak)
Segment
Autobus
