Jaltest  |  SKU: JDC622A

Jaltest (JDC622A) | Weber 4-poliges OBD - 16-poliges OBD2 Adapterkabel | Jetski

€162,95 inkl.
€134,67 exkl.

Garantie direkt über AsTools

Wir bearbeiten Garantieansprüche selbst, schnell und ohne Einschaltung des Herstellers. Dank unseres eigenen Ersatzteillagers und technischer Expertise können wir dir in der Regel sofort helfen. Nur in Ausnahmefällen senden wir das Produkt dennoch an den Lieferanten weiter.

2 Jahre Garantie auf alle Produkte

Alle unsere Produkte werden mit 2 Jahren Herstellergarantie geliefert. So bist du für langfristige Qualität und Service abgesichert.

Einfach zurückgeben

Du kannst deine Rücksendung ganz einfach über dein Konto beantragen. Wir senden dir das Rücksendeetikett per E-Mail zu. Die Rücksendekosten trägst du selbst.

Professioneller Kundenservice

Unsere Experten stehen bereit, um Ihnen schnell und fachkundig zu helfen, sowohl online als auch in unserem physischen Geschäft. Fragen? Kontaktieren Sie uns gerne!

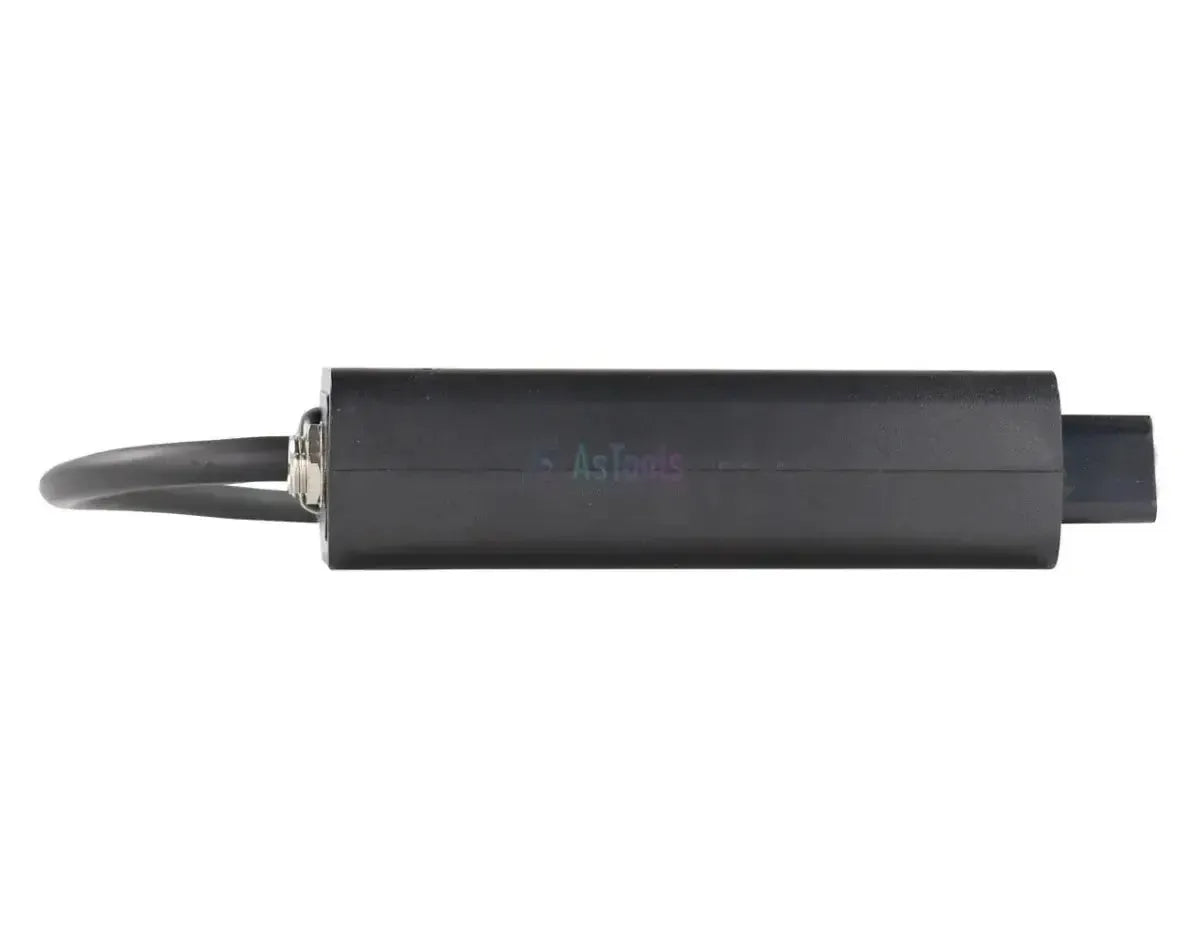

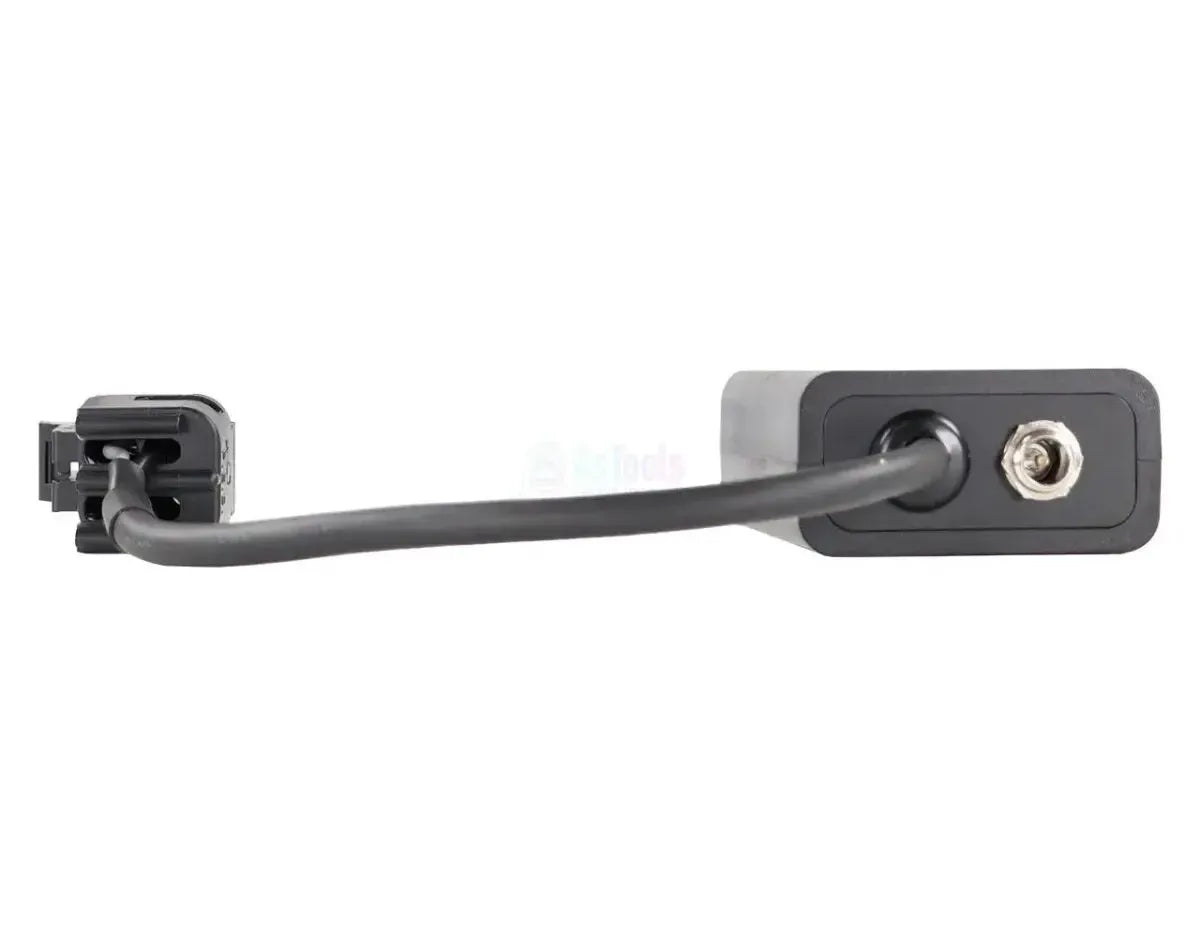

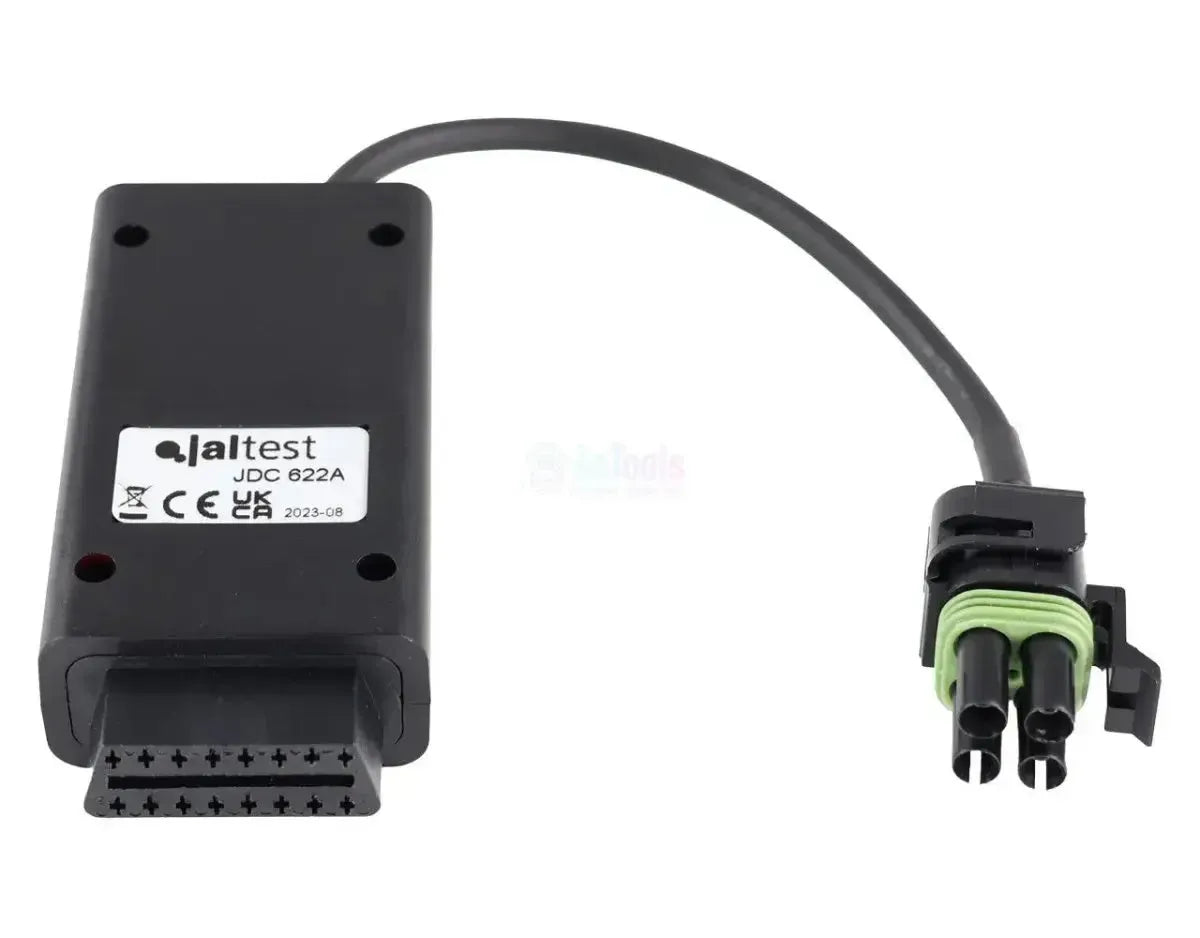

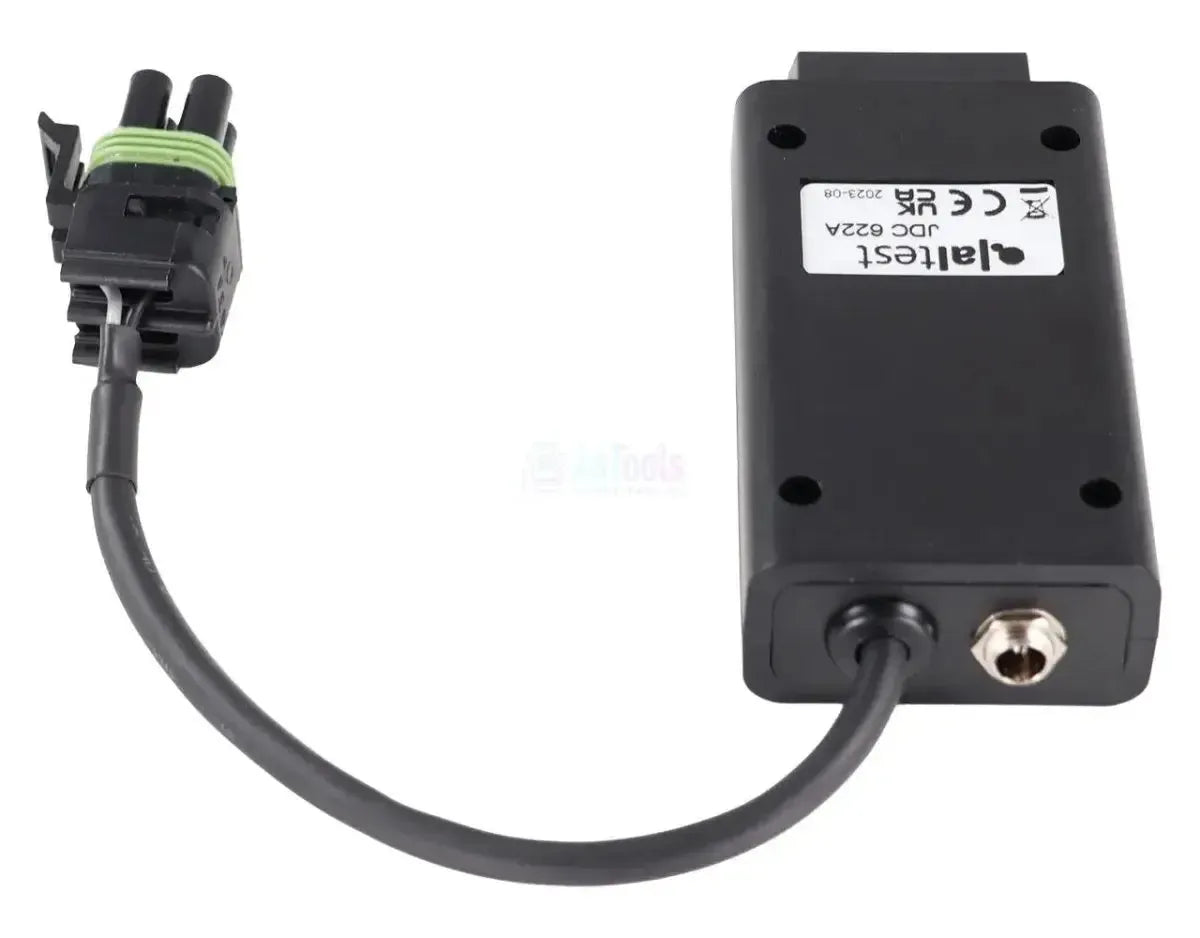

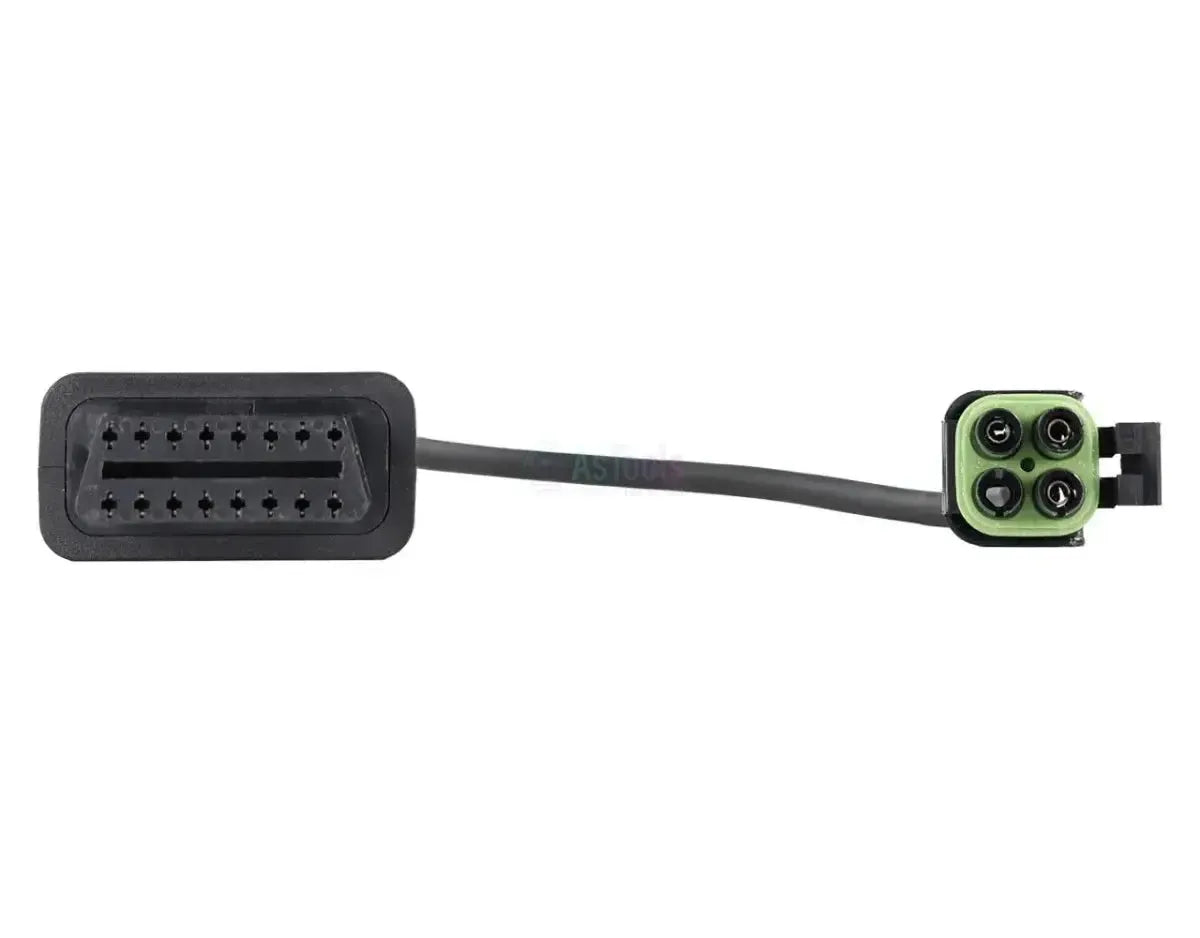

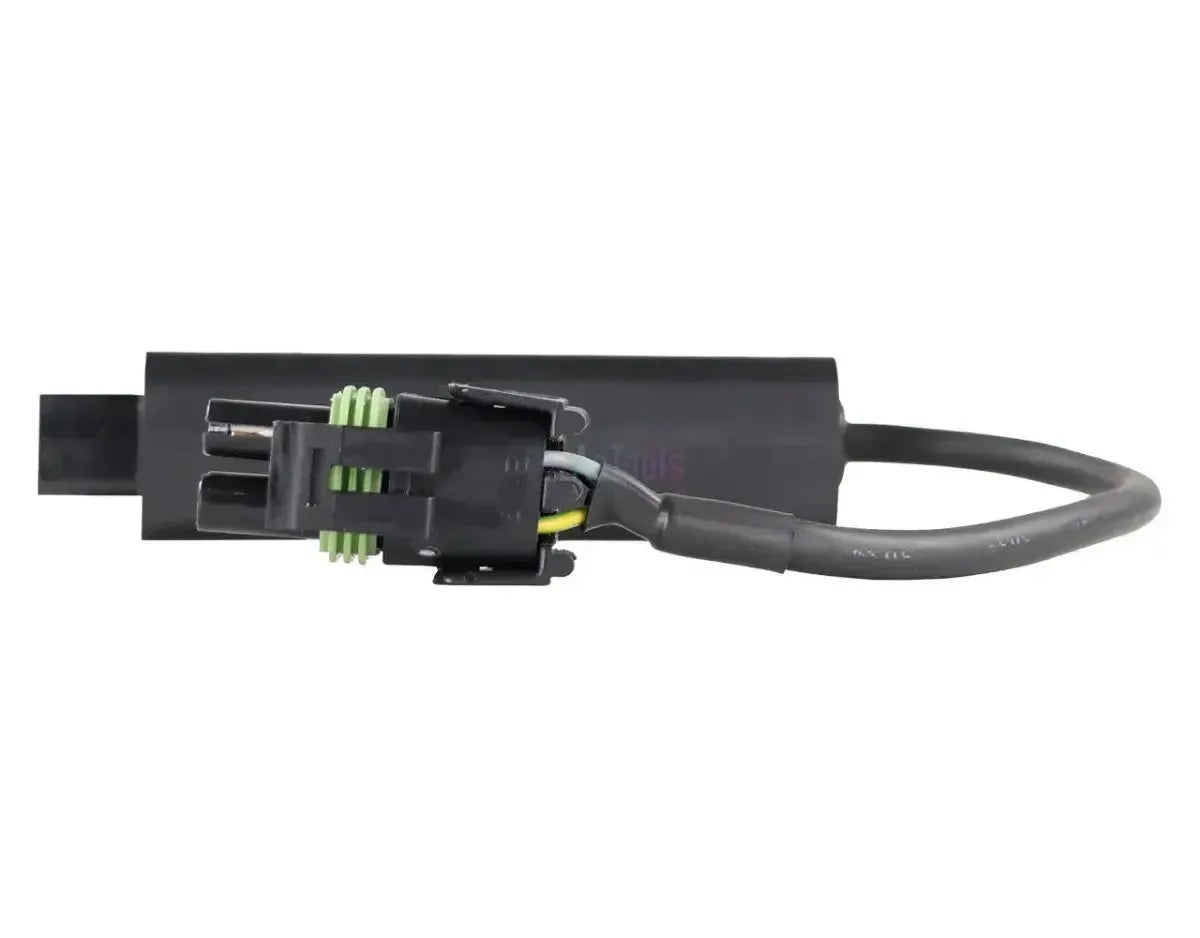

Das Jaltest JDC622A verbindet den 4-poligen Anschluss des Weber-Motors mit dem 16-poligen OBD2-Eingang Ihrer Jaltest-Diagnosekabel. Motorseitig sitzt ein schwarzer Stecker mit einem grünen Dichtring, vier schwarzen Kabelhülsen und einem seitlichen Sicherungsbügel; schnittstellenseitig sitzt der OBD2-Stecker auf einem schwarzen Kunststoffmodul. Das Kabel misst 28 bis 30 cm.

Hinter diesem Anschluss befindet sich ein Steuergerät: Das ECM des Weber MPE-750. Darüber lesen Sie Fehlercodes und Messwerte aus, verfolgen die Werte live und stellen Parameter und Kalibrierung ein. Dasselbe Steuergerät ist in der Abdeckung für den HSR-Benelli Hydrospace S4 enthalten. Die Produktseite nennt für dieses Kabel nur die Jaltest Link V8.1. Das Kabel gehört zu Jaltest Marine.

PLUSPUNKTE

✔Erreicht das ECM des Weber MPE-750, das einzige Steuergerät, das Jaltest für diese Marke abdeckt.
✔Neben dem Auslesen auch Parameter einstellen und kalibrieren, mit gespeicherten Referenzwerten für das Steuergerät.
✔Verfolgt die Messwerte live, während der Motor läuft.
✔Dasselbe Steuergerät findet sich beim HSR-Benelli Hydrospace S4 wieder.

HINWEISE

✕Die Ansteuerung von Komponenten ist beim Weber MPE-750 nicht verfügbar; Sie lesen aus und stellen ein, schalten jedoch nicht aktiv.
✕Auf diesem Steuergerät gibt es keinen Wartungsreset; der Wartungszähler kann nicht über Jaltest zurückgesetzt werden.
✕Die Produktseite nennt für diesen Artikel nur Jaltest Link V8.1; arbeiten Sie mit einer V9, prüfen Sie dies bitte vor der Bestellung.
✕Nur für den 4-poligen Weber-Anschluss mit dem grünen Dichtring; andere Motormarken verwenden einen eigenen Stecker.

Anwendungen und Funktionen

Das Kabel ist für Werkstätten bestimmt, die Jetskis mit einem Weber-Motor auslesen. Die nachstehenden Funktionen stammen aus der Marine-Abdeckung von Jaltest. Weber ist ein Motorenhersteller, daher wählen Sie in der Software den Motor und nicht das Fahrzeug.

Steuergeräte, auf die Sie zugreifen können

  • ECM: Motorsteuerung des MPE-750.

Was Sie tun können

  • Fehlercodes: Auslesen aus der Motorsteuerung.
  • Messwerte: Aktuelle Sensorwerte.
  • Parameter: Konfiguration anpassen.
  • Kalibrieren: Referenzwerte speichern.
  • Live-Daten: Mit Diagrammen und Kontrollwerten.

So verwenden Sie es

  1. Stecker finden: Suchen Sie den 4-poligen Stecker am Motor im Rumpf.
  2. Anschließen: Stecken Sie das JDC622A in den Stecker.
  3. Link verbinden: Schließen Sie das OBD2-Modul an den Jaltest Link an.
  4. Software starten: Öffnen Sie Jaltest Marine auf dem PC.
  5. Auslesen: Wählen Sie Weber und den Motor MPE-750.

Kompatible Fahrzeuge und Anwendungen

Maßgeblich ist der Stecker, nicht das Fahrzeug. Weber Motor baut Motoren, die in verschiedene Jetskis eingebaut werden. Daher wählen Sie dieses Kabel über den 4-poligen Anschluss mit grünem Dichtring am Motor aus. Die nachstehende Abdeckung umfasst Jaltest Marine.

Weber:

  • MPE-750: Der Weber-Motor in der Abdeckung, mit Steuergerät ECM

Dasselbe Steuergerät:

  • HSR-Benelli Hydrospace S4: Jetski mit demselben ECM
💡
Gut zu wissen: Den Weber-Anschluss erkennen Sie am grünen Dichtring; er sitzt am Motor im Rumpf. Die Kawasaki-Ausführung hat ebenfalls vier Pole, ist aber vollständig schwarz mit flachen Pins. Schnittstellenseitig sitzt bei diesem Kabel ein schwarzes Modul statt eines losen Steckers.

Lieferumfang

  • 1x Jaltest (JDC622A) | Weber 4-polig OBD - 16-polig OBD2 Adapterkabel | Jetski

Technische Spezifikationen

Allgemein

Die Marke des Kabels oder Adapters. Sie muss häufig zur Marke Ihres Diagnosegeräts passen.Marke
Jaltest
Um welche Produktart es sich handelt: ein einzelnes Adapterkabel, ein Adapter ohne Kabel oder ein komplettes Set.Produktart
Adapterkabel

Geeignet für

Mit welcher Marke von Diagnosegeräten das Kabel funktioniert. Ein Kabel einer Marke passt meist nicht an Testern anderer Marken.Passendes Diagnosegerät
  • Jaltest
An welche Version der Jaltest Link Schnittstelle das Kabel passt. Einige Kabel funktionieren nur mit der neuesten V9.Jaltest Link Version
  • Link V8.1
Welches Jaltest-Modul Sie für die Verwendung des Kabels benötigen. Ohne die passende Lizenz funktioniert das Kabel nicht.Jaltest-Softwaremodul
  • Marine

Anschlüsse

Der Stecker, der in die Diagnosebuchse des Fahrzeugs oder der Maschine gesteckt wird. Er muss exakt passen.Anschluss Fahrzeugseite
4-poliger OBD
Der Stecker auf der Seite Ihres Diagnosegeräts oder Ihrer Schnittstelle. Meist ein 16-poliger OBD2-Stecker.Anschluss Geräteseite
16-polig OBD2

Diagnosefunktionen

Sie sehen die aktuellen Messwerte der Sensoren, während das Fahrzeug läuft. Hilfreich bei der Fehlersuche.Live-Daten anzeigen
Sie können Einstellungen von Steuergeräten anpassen und nach Reparatur oder Austausch Kalibrierungen durchführen.Parameter und Kalibrierungen
Sie können die Wartungsanzeige oder das Serviceintervall nach einer Inspektion zurücksetzen.Wartung zurücksetzen

Maße und Gewicht

Wie lang das Kabel ist. Ein längeres Kabel bietet mehr Bewegungsfreiheit bei schwer zugänglicher Buchse.Kabellänge
28 bis 30 cm
Steuergeräte
ECM (Motorsteuerung)
Referenznummer
JDC622A

Weitere Spezifikationen

Anwendung
Weber MPE-750
Zur Verwendung erforderlich
Jaltest Link V8.1 mit Jaltest-Diagnosekabel und einer Lizenz für Jaltest Marine
