Jaltest  |  SKU: MDC06

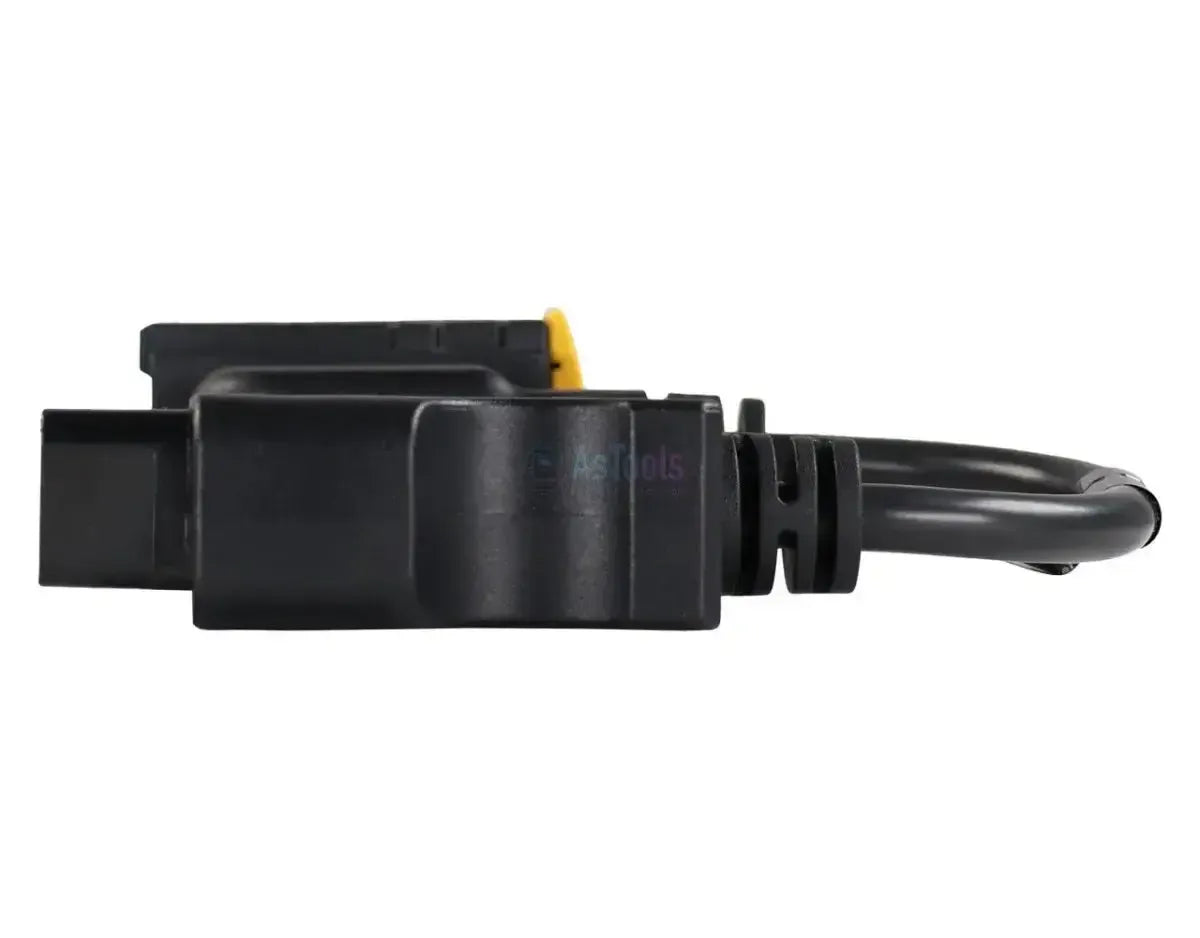

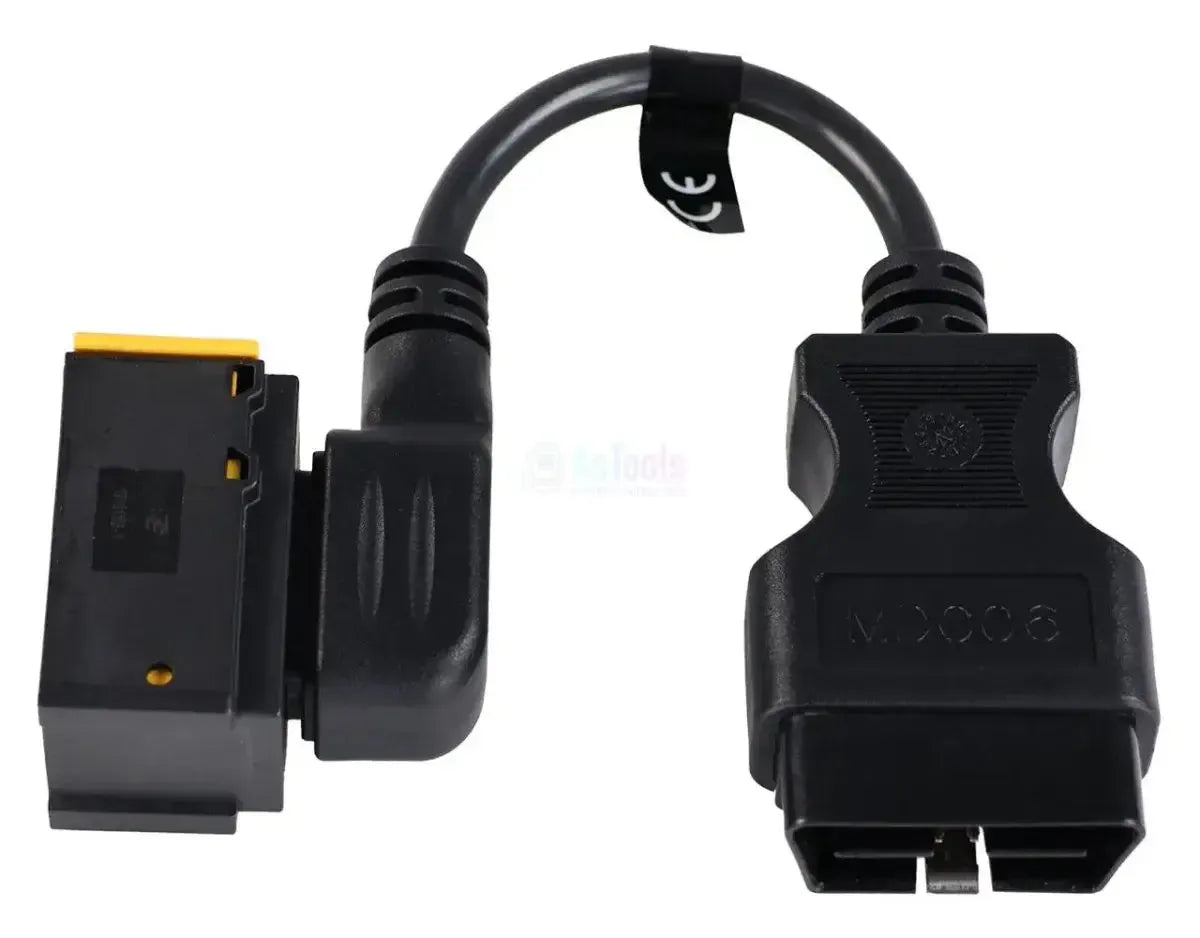

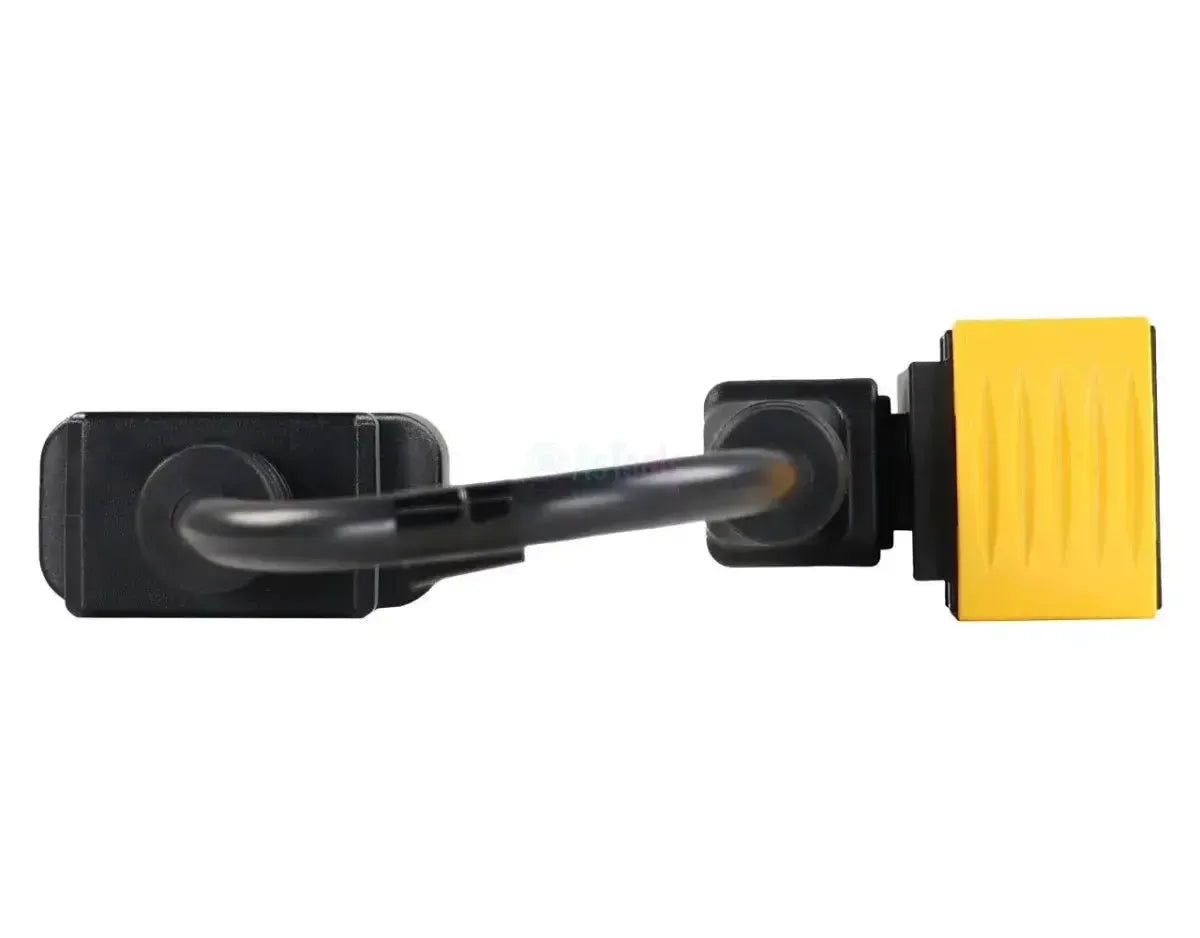

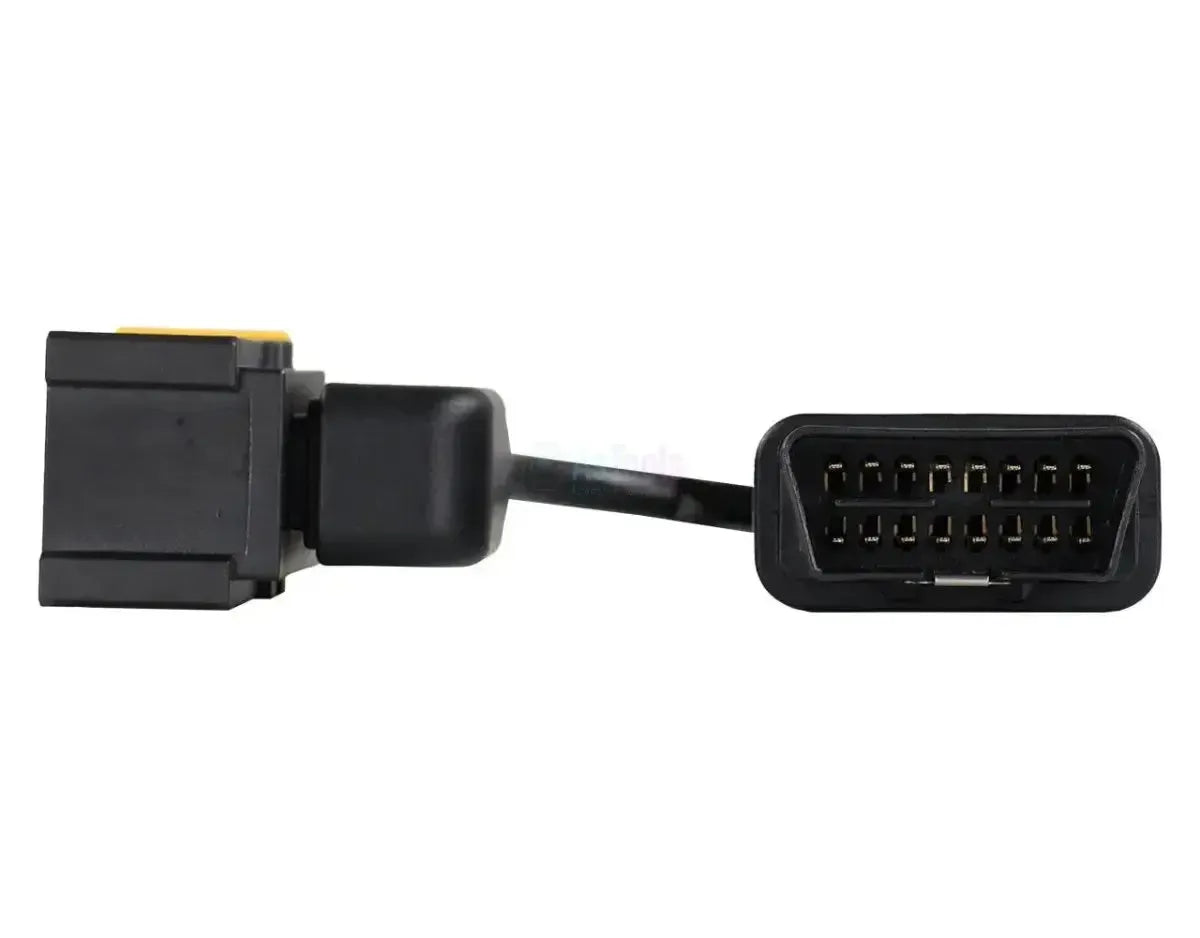

Jaltest (MDC06) | Wabco 10-poliger EBS - 16-poliger OBD2 Adapterkabel | Nutzfahrzeug

€127,95 inkl.
€105,74 exkl.

Garantie direkt über AsTools

Wir bearbeiten Garantieansprüche selbst, schnell und ohne Einschaltung des Herstellers. Dank unseres eigenen Ersatzteillagers und technischer Expertise können wir dir in der Regel sofort helfen. Nur in Ausnahmefällen senden wir das Produkt dennoch an den Lieferanten weiter.

2 Jahre Garantie auf alle Produkte

Alle unsere Produkte werden mit 2 Jahren Herstellergarantie geliefert. So bist du für langfristige Qualität und Service abgesichert.

Einfach zurückgeben

Du kannst deine Rücksendung ganz einfach über dein Konto beantragen. Wir senden dir das Rücksendeetikett per E-Mail zu. Die Rücksendekosten trägst du selbst.

Professioneller Kundenservice

Unsere Experten stehen bereit, um Ihnen schnell und fachkundig zu helfen, sowohl online als auch in unserem physischen Geschäft. Fragen? Kontaktieren Sie uns gerne!

De Jaltest MDC06 is de testkabel tussen de 10-polige connector (2x5) met gele vergrendeling van een Wabco-modulator van de derde generatie en de 16-pins OBD2-aansluiting van de Jaltest ETM. U sluit hem rechtstreeks op de modulator aan, niet op de diagnoseaansluiting van het voertuig.

Met deze verbinding neemt de Jaltest ETM de rol van de regeleenheid over en bouwt hij zelf de communicatie met de modulator op. Zo stelt u vast of het onderdeel werkelijk defect is, of dat de storing in de bekabeling of de regeleenheid zit. De ETM doorloopt daarvoor de volledige doormeting van de modulator en een End of Line-test. Naast deze kabel heeft u de ETM zelf nodig, met een ETM-licentie en een lopende CV- of Modular-softwarelicentie.

PLUSPUNTEN

✔Gemaakt voor de Wabco-modulatoren van de derde generatie, zodat u niet hoeft te improviseren met losse meetpennen.
✔De ETM neemt de rol van de regeleenheid over, waardoor u het onderdeel los van de installatie beoordeelt.
✔Voorkomt onnodig demonteren. Blijkt de modulator te werken, dan hoeft hij er niet af.
✔Maakt de volledige doormeting van de modulator en een End of Line-test mogelijk.

AANDACHTSPUNTEN

✕Werkt uitsluitend met de Jaltest ETM; voor voertuigdiagnose via de Jaltest Link is deze kabel niet bedoeld.
✕Vereist een ETM-licentie naast een lopende CV- of Modular-softwarelicentie; andere modules zijn niet met de ETM te combineren.
✕De ETM werkt niet op de Jaltest-handhelds; u bedient hem vanaf een pc of laptop.
✕Past uitsluitend op de derde generatie; voor de eerste en tweede is dat MDC07, voor de vierde MDC08 en voor de derde met redundantieventiel MDC09.

Toepassingen en functionaliteiten

Via deze kabel praat de Jaltest ETM rechtstreeks met het onderdeel, zonder tussenkomst van de regeleenheid van het voertuig. De kabel gaat op de modulator, niet op de diagnoseaansluiting van het voertuig.

Onderdelen die u kunt testen

  • EBS-modulator: Wabco, derde generatie.
  • Aansluiting: 10 pinnen (2x5), gele beugel.

Wat u kunt doen

  • Geïsoleerd testen: Zonder de regeleenheid.
  • Defect vaststellen: Of de storing elders zit.
  • Doormeten: De modulator in zijn geheel.
  • End of Line-test: Bevestigen dat hij goed werkt.

Zo gebruikt u hem

  1. Software starten: Open Jaltest op de pc of laptop.
  2. ETM koppelen: Sluit de OBD2-kant aan op de ETM.
  3. Connector vrijmaken: Neem de voertuigstekker van de modulator los.
  4. Aansluiten: Steek de kabel op de modulator.
  5. Testen: Start de doormeting of de End of Line-test.

Compatibele onderdelen en toepassingen

Bepalend is de generatie van de modulator, niet het merk van het voertuig. De MDC06 past op Wabco-modulatoren van de derde generatie met de 10-polige aansluiting.

Wabco:

  • EBS-modulator, derde generatie: 10-polige connector (2x5) met gele vergrendeling.

Andere generaties:

  • MDC07: Eerste en tweede generatie.
  • MDC08: Vierde generatie.
  • MDC09: Derde generatie met redundantieventiel.

Wat u erbij nodig heeft

  • Jaltest ETM: De testmodule zelf. Voor de Jaltest Link V9 is dat de ETM-interface met referentie 70001007; de complete ETM-kit is 70001008.
  • ETM-licentie: Zonder die licentie start de ETM niet. De jaarlijkse verlenging heeft referentie 29701.
  • Een lopende Jaltest-softwarelicentie: Een CV-licentie of een Modular-licentie. Andere modules zijn niet met de ETM te combineren.
  • Looptijd: De ETM-licentie loopt gelijk met de vervaldatum van uw Jaltest-softwarelicentie. Loopt die nog langer dan een jaar, dan betaalt u alleen over de resterende periode. Verloopt de Jaltest-licentie, dan werkt de ETM niet meer totdat er is verlengd.
  • Voeding: De ETM wordt gevoed vanaf de accu's van het voertuig.
💡

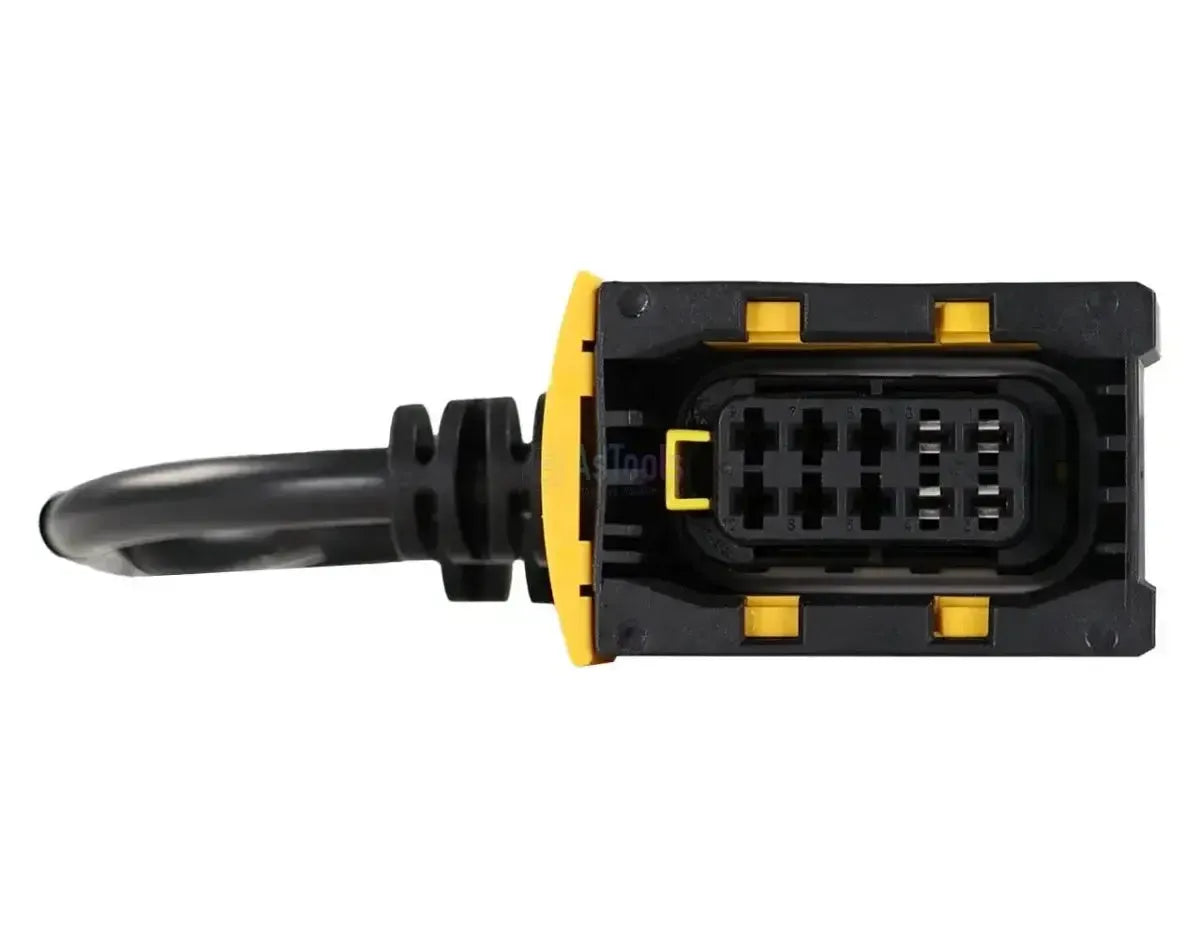

Goed om te weten: De aansluiting op de modulator is een zwarte rechthoekige connector met tien pinnen in twee rijen van vijf en een gele vergrendelbeugel. Heeft de modulator een redundantieventiel, dan is de MDC09 de juiste uitvoering.

Verpakkingsinhoud

  • 1x Jaltest (MDC06) | Wabco 10-pins EBS - 16-pins OBD2 Verloopkabel | Bedrijfsvoertuig

Technische Spezifikationen

Allgemein

Der Hersteller des Kabels oder Sets. So erkennen Sie, ob es zu Ihrer Jaltest-Ausrüstung passt.Marke
Jaltest (Cojali)
Um welche Art von Artikel es sich handelt: ein Testkabel für ein Bauteil, ein Adapter, ein Interfacekabel oder ein Komplettset.Artikelart
Testkabel
Mit welcher Version des Jaltest Link das Kabel funktioniert. Wählen Sie die Version, die Sie in Ihrer Werkstatt einsetzen.Geeignet für Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V9

Anschlüsse

Der Stecker, mit dem das Kabel an die Jaltest ETM oder Link angeschlossen wird. Er muss zu Ihrem Gerät passen.Anschluss Interfaceseite
16-polig OBD2
Der Stecker für das Bauteil oder den Modulator. Er bestimmt, an welches Bauteil Sie das Kabel anschließen können.Anschluss Bauteilseite
10-poliger Steckverbinder (2x5) mit gelber Verriegelung

Testfunktionen

Die ETM übernimmt die Rolle des Steuergeräts. So sehen Sie, ob das Bauteil selbst defekt ist oder die Störung woanders liegt.Bauteil ohne Fahrzeug prüfen
Eine Endkontrolle, mit der Sie bestätigen, dass das Bauteil einwandfrei funktioniert, zum Beispiel nach einer Reparatur.End-of-Line-Test (EOL)

Lizenz

Welche Jaltest-Lizenz Sie benötigen, um die ETM mit diesem Kabel zu verwenden. Ohne die passende Lizenz funktioniert es nicht.Erforderliche Softwarelizenz
  • CV
  • Modular
Ob dieses Kabel bereits im ETM-Kit enthalten ist. Falls nicht, erwerben Sie es einzeln als Ergänzung.Teil des ETM-Kits

Abmessungen

Wie lang das Kabel ist. Ein längeres Kabel bietet mehr Spielraum, um das Bauteil zu erreichen.Kabellänge
24 bis 26 cm
Referenznummer
MDC06
Jaltest-Modul
Jaltest ETM, zusätzlich zu Jaltest CV oder Modular

Weitere Spezifikationen

Toepassing
Wabco-modulatoren van de derde generatie
Regeleenheden
Geen; de ETM neemt de rol van de regeleenheid over
Segment
Bedrijfsvoertuig
Uitvoering met redundantieventiel
MDC09
Onderdeel van kabelset
ETM-kit (70001008)
Nodig om te gebruiken
Jaltest ETM met ETM-licentie en een lopende CV- of Modular-softwarelicentie
Niet beschikbaar voor
De Jaltest-handhelds
Verlenging ETM-licentie
29701 (Jaltest ETM, verlenging voor één jaar)
