Ähnliche Produkte entdecken: Fahrzeug OBD Verlängerungskabel & Adapter, Jaltest, Jaltest Verbindungs- und Adapterkabel
Jaltest  |  SKU: JDC201A

Jaltest (JDC201A) | Volvo 8-poliger OBD1 - 16-poliger OBD2 Adapterkabel | Nutzfahrzeug und Arbeitsfahrzeug

€133,95 inkl.
€110,70 exkl.

Garantie direkt über AsTools

Wir bearbeiten Garantieansprüche selbst, schnell und ohne Einschaltung des Herstellers. Dank unseres eigenen Ersatzteillagers und technischer Expertise können wir dir in der Regel sofort helfen. Nur in Ausnahmefällen senden wir das Produkt dennoch an den Lieferanten weiter.

2 Jahre Garantie auf alle Produkte

Alle unsere Produkte werden mit 2 Jahren Herstellergarantie geliefert. So bist du für langfristige Qualität und Service abgesichert.

Einfach zurückgeben

Du kannst deine Rücksendung ganz einfach über dein Konto beantragen. Wir senden dir das Rücksendeetikett per E-Mail zu. Die Rücksendekosten trägst du selbst.

Professioneller Kundenservice

Unsere Experten stehen bereit, um Ihnen schnell und fachkundig zu helfen, sowohl online als auch in unserem physischen Geschäft. Fragen? Kontaktieren Sie uns gerne!

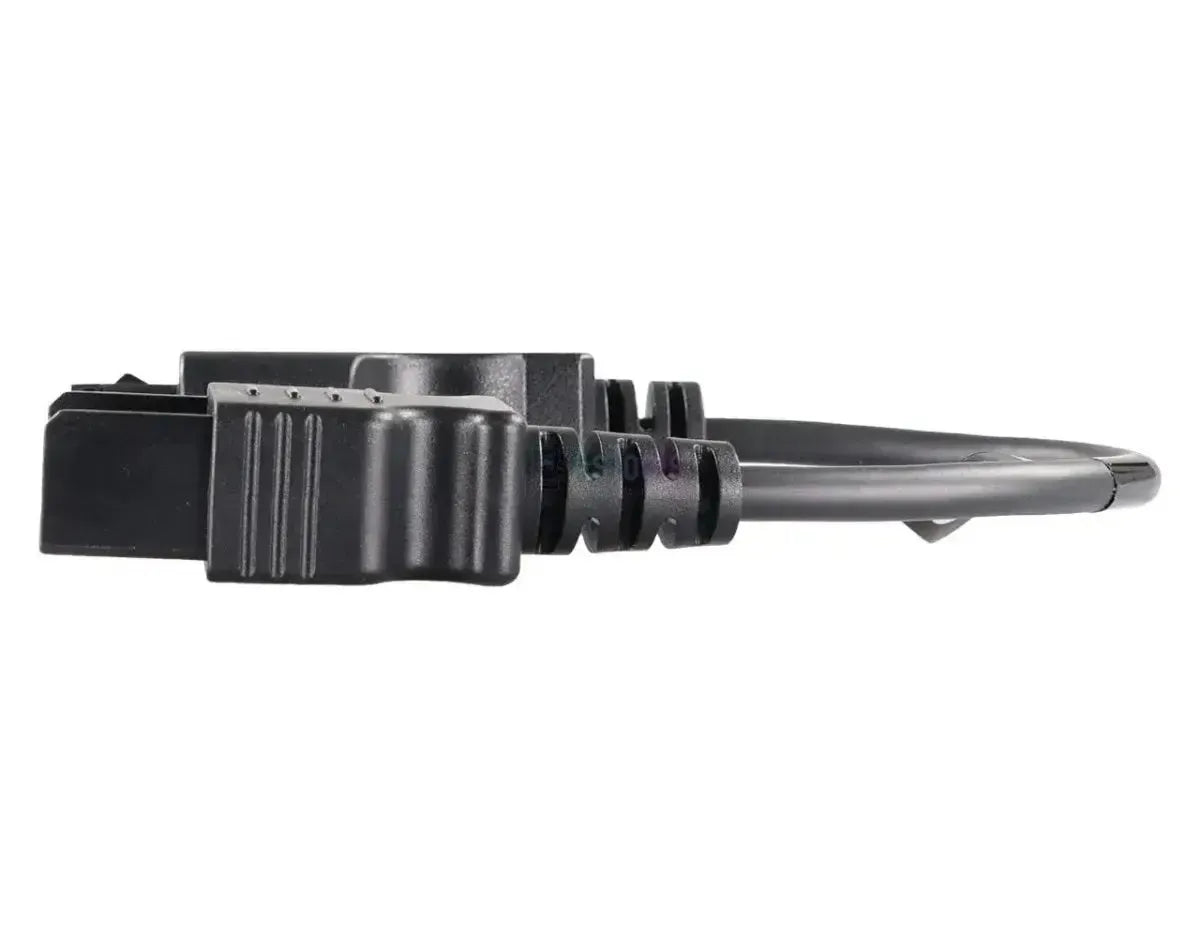

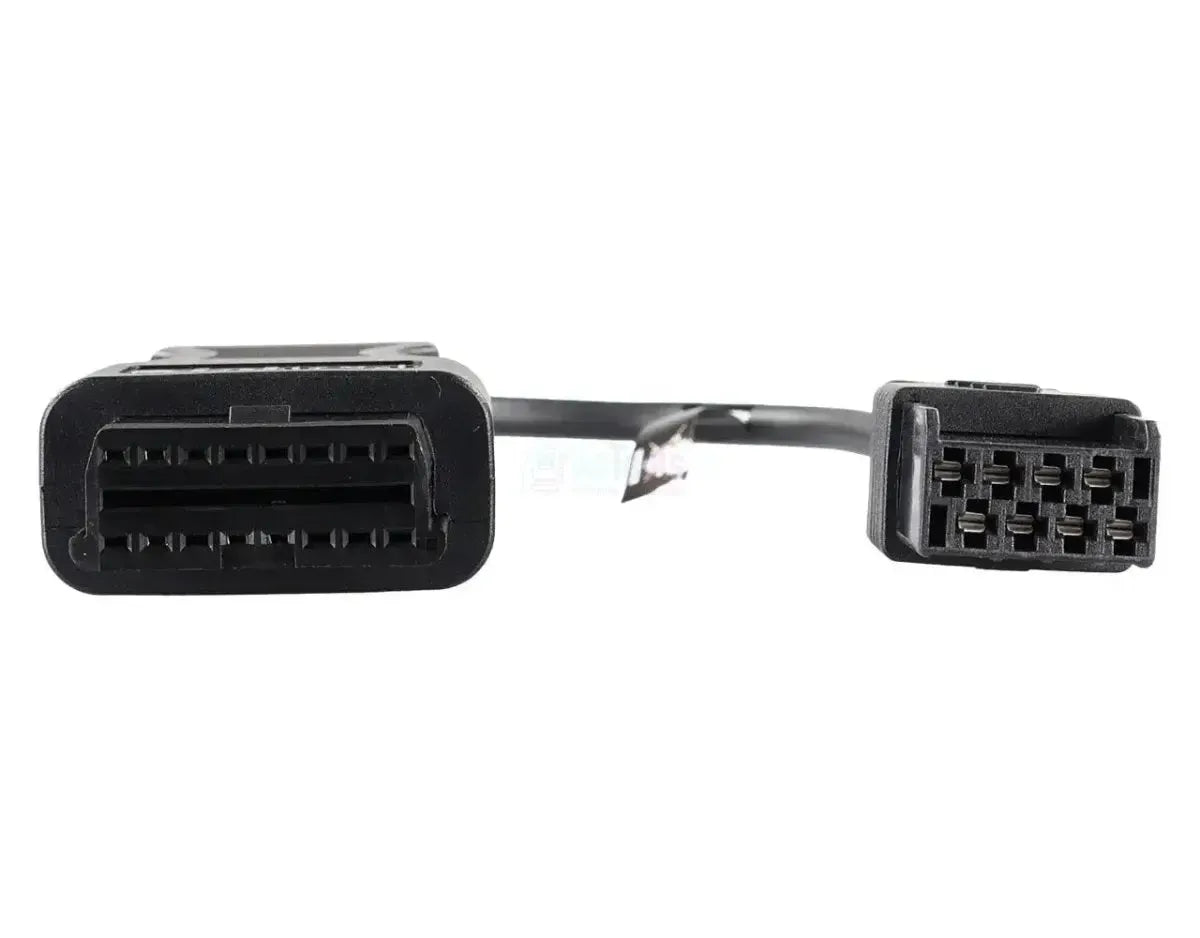

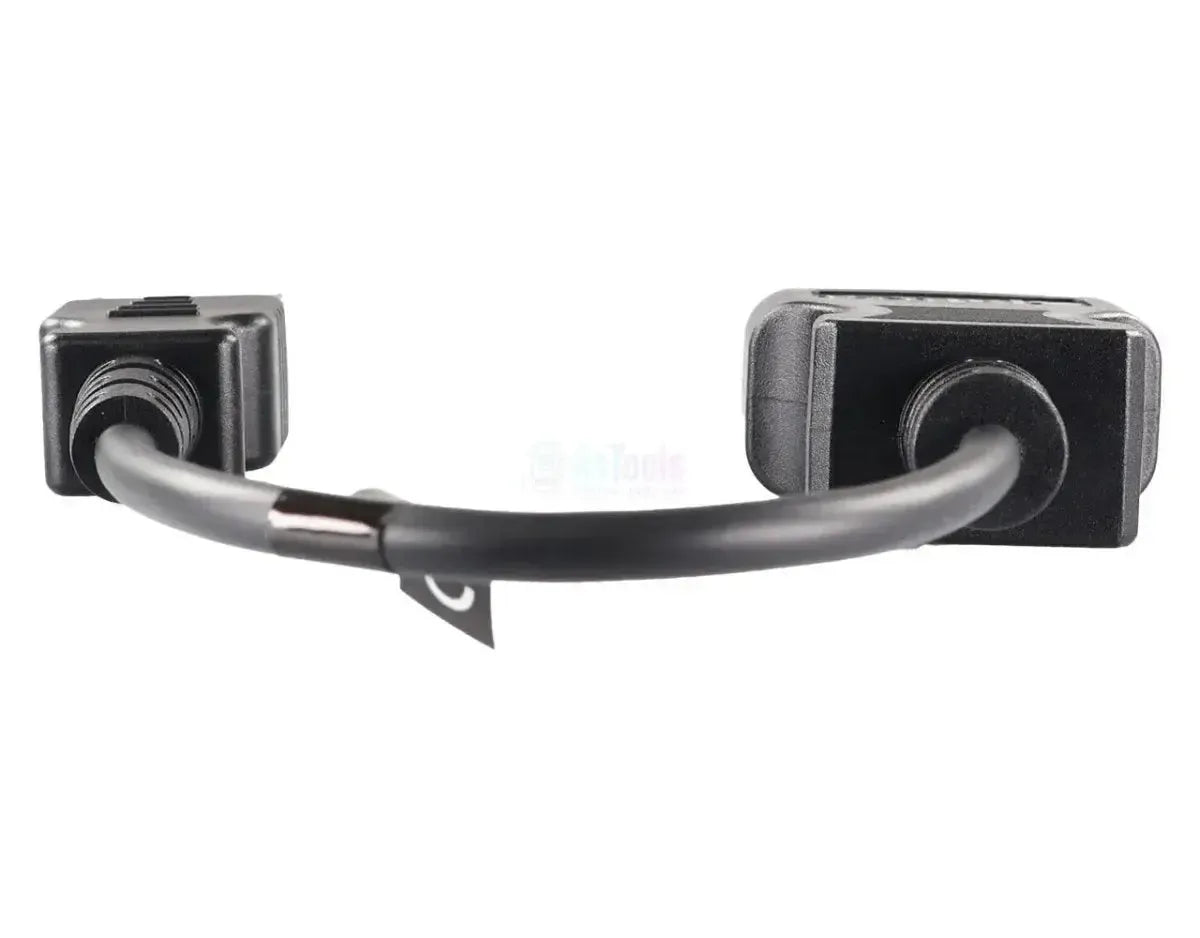

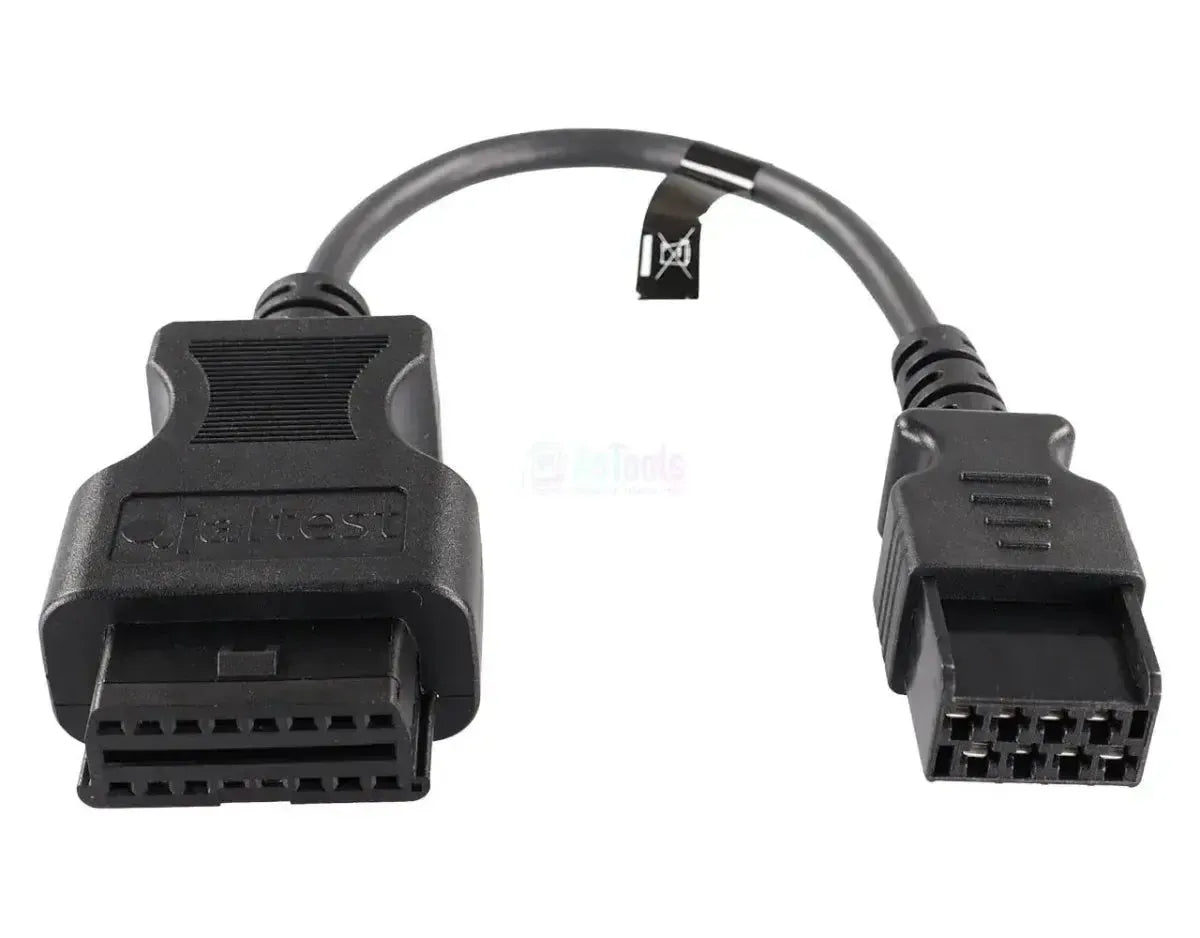

De Jaltest JDC201A koppelt de 8-polige diagnoseaansluiting van Volvo Trucks aan de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Aan de voertuigzijde zit een zwarte rechthoekige stekker met acht bussen in twee rijen van vier en een rechte snoerinvoer. De aansluiting zit in de cabine; het snoer is 28 tot 30 cm lang.

Met de verbinding leest de Jaltest-software de regeleenheden uit die voor deze Volvo-generaties in de dekking staan. Dat zijn de motorregeling EDC, de centrale voertuigregeleenheid VECU, de transmissieregeling TECU met GECU, de remsystemen ABS en EBS, de luchtvering ECS en de instrumenten-, carrosserie- en tachograafmodules. Volvo hield tot Euro IV (oktober 2005) aan deze stekker vast. De kabel werkt met de Jaltest Link V8.1 en V9 en valt onder Jaltest CV.

PLUSPUNTEN

✔Bereikt de EDC-motorregeling, de voertuigregeleenheid VECU en de transmissie-eenheden TECU en GECU.
✔Ook ABS, EBS 2.X, EBS 5, EBS Gen 2 en de luchtvering ECS staan in de Volvo-dekking.
✔Daarnaast instrumentenpaneel en display (IC, MD), de modules CC, BBM en LCM, airbag (SRS) en tachograaf (TCO).
✔Eén kabel voor de reeks van vóór 2005, FH 12/16, FM 7/9/10/12 en FL 6/7/10/12, met de Link V8.1 en V9.

AANDACHTSPUNTEN

✕Het aantal regeleenheden verschilt sterk per model. Bij de FL 6 voert Jaltest motor, VECU, remmen, instrumentenpaneel en luchtvering; bij de FH 12 V2 zijn het er tientallen.
✕Alleen voor de 8-polige Volvo-stekker; vanaf Euro IV (oktober 2005) sluit u rechtstreeks aan op de 16-pins OBD2.
✕Welke motorregeling u aantreft, hangt af van het bouwjaar. Op de laatste bouwjaren voert Jaltest naast EDC Euro 3 ook EDC Euro 4/5.
✕Met 28 tot 30 cm is het snoer kort, dus u werkt vlak bij de aansluiting in de cabine.

Toepassingen en functionaliteiten

De kabel is bedoeld voor werkplaatsen die oudere Volvo-trucks met de Jaltest Link uitlezen. Welke eenheden aanwezig zijn, verschilt per model en bouwjaar; een lichte FL 6 is eenvoudiger uitgerust dan een FH 12 V2.

Regeleenheden die u kunt benaderen

  • EDC Euro 3 en Euro 4/5: Motorregeling.
  • VECU: Centrale voertuigregeleenheid.
  • TECU en GECU: Transmissie en versnellingspook.
  • ABS en EBS 2.X / 5 / Gen 2: Rem- en remmanagementsystemen.
  • ECS: Elektronisch geregelde luchtvering.
  • IC en MD: Instrumentenpaneel en display.
  • CC, BBM en LCM: Carrosserie, opbouw en verlichting.
  • SRS en TCO: Airbag en tachograaf.

Wat u kunt doen

  • Foutcodes: Lezen en wissen per systeem.
  • Meetwaarden: In cijfers en grafiek bekijken.
  • Componenten: Onderdelen aansturen en testen.
  • Parameters: Instellingen schrijven.
  • Kalibraties: Waar Jaltest een procedure aanbiedt.
  • Onderhoud: Onderhoudsteller terugzetten.

Zo gebruikt u hem

  1. Stekker controleren: Zoek de 8-polige aansluiting in de cabine.
  2. Aansluiten: Steek de JDC201A in de aansluiting.
  3. Link koppelen: Sluit de OBD2-kant aan op de Jaltest Link.
  4. Contact aan: Zet het contact aan, zonder de motor te starten.
  5. Uitlezen: Kies Volvo, de serie en het systeem.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het model. De kabel past op Volvo-trucks met de 8-polige diagnoseaansluiting van vóór Euro IV. Hieronder staan de generaties in de Jaltest CV-dekking; het eindjaar is afgekapt op oktober 2005. Aan de twee rijen van vier bussen ziet u of u de juiste aansluiting heeft.

Volvo Trucks:

  • FH 12 (alle series tot en met V2): Bouwjaren 1993 tot 2005.
  • FH 16 (alle series tot en met V2): Bouwjaren 1993 tot 2005.
  • FM 7 / FM 10 / FM 12: Bouwjaren 1998 tot 2005.
  • FM 9 V2: Bouwjaren 2002 tot 2005.
  • FL 6: Bouwjaren 1985 tot 2005.
  • FL 7: Bouwjaren 1985 tot 2000.
  • FL 10: Bouwjaren 1985 tot 2000.
  • FL 12: Bouwjaren 1995 tot 2000.
💡
Goed om te weten: De 8-polige aansluiting zit in de cabine en is rechthoekig, met acht bussen in twee rijen van vier. Vanaf Euro IV (oktober 2005) heeft Volvo de 16-pins OBD2-aansluiting, waarop u rechtstreeks aansluit. Tel de bussen in uw cabine voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC201A) | Volvo 8-pins OBD1 - 16-pins OBD2 Verloopkabel | Bedrijfs- en Werkvoertuig

Technische Spezifikationen

Allgemein

Der Hersteller des Kabels. Jaltest-Kabel funktionieren mit der Diagnoseausrüstung von Jaltest.Marke
Jaltest (Cojali)
Um welche Art von Kabel es sich handelt. Ein Diagnosekabel verbindet mit dem Diagnosestecker, ein Messkabel misst ein einzelnes Bauteil.Kabeltyp
Adapterkabel
Zu welchem Softwarepaket von Jaltest das Kabel gehört. Für die Nutzung des Kabels benötigen Sie eine Lizenz für dieses Modul.Jaltest-Softwaremodul
  • CV Nutzfahrzeuge

Anschlüsse

Zu welcher Version der Jaltest Link Diagnoseschnittstelle das Kabel passt. Nicht jedes Kabel funktioniert mit jeder Version.Passende Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V9
Der Stecker auf der Seite des Diagnosegeräts. Er muss zu Ihrer Schnittstelle oder Ihrem Diagnosekabel passen.Anschluss Schnittstellenseite
16-polig OBD2
Der Stecker auf der Seite des Fahrzeugs, des Motors oder der Maschine. Er muss zum Diagnosestecker oder Bauteil passen.Anschluss Fahrzeugseite
8-poliger OBD
Wie lang das Kabel ist. Ein längeres Kabel bietet mehr Bewegungsfreiheit bei der Arbeit.Kabellänge
28 bis 30 cm

Diagnosefunktionen

Ob Sie Fehlercodes nicht nur auslesen, sondern auch löschen können. Bei manchen Systemen ist nur das Auslesen möglich.Fehlercodes löschen
Ob Sie die aktuellen Sensorwerte bei laufendem Fahrzeug anzeigen können. Hilfreich bei der Fehlersuche.Messwerte live anzeigen
Ob Sie Bauteile direkt über das Gerät ansteuern können. So erkennen Sie, ob der Fehler am Bauteil oder an der Verkabelung liegt.Komponenten ansteuern
Ob Sie Einstellungen des Steuergeräts anpassen können. Erforderlich nach einem Austausch oder zur Änderung des Systemverhaltens.Parameter einstellen
Ob Sie nach einer Wartung den Serviceintervall zurücksetzen können. So erhält der Fahrer rechtzeitig wieder eine Meldung.Service zurücksetzen

Verwendung

In welchem Jaltest-Kabelset dieses Kabel ebenfalls enthalten ist. Besitzen Sie dieses Set bereits, haben Sie dieses Kabel möglicherweise schon.Teil des Kabelsets
Lkw- und Bus-Kabelset
Referenznummer
JDC201A
Erforderlich für die Nutzung
Jaltest Link V8.1 oder V9 und Jaltest-Diagnosesoftware

Weitere Spezifikationen

Toepassing
Volvo Trucks (FH-, FM- en FL-generaties van vóór Euro IV)
Aansluiting voertuigzijde
8-pins OBD1 (rechthoekig, twee rijen van vier)
Regeleenheden
EDC (motor), VECU (voertuigregeleenheid), TECU en GECU (transmissie), ABS en EBS (remmen), ECS (luchtvering), IC en MD (instrumentenpaneel en display), CC, BBM en LCM (carrosserie, opbouw en verlichting), SRS (airbag), TCO (tachograaf)
Segment
Bedrijfs- en Werkvoertuig
Onderdeel van kabelset
Truck- en buskabelset (29362)
