Jaltest  |  SKU: JDC113.9

Jaltest (JDC113.9) | Thermo King/Carrier 5-poliger OBD - 26-poliger DB26 Adapterkabel | Kühlanhänger

€186,95 inkl.
€154,50 exkl.

Garantie direkt über AsTools

Wir bearbeiten Garantieansprüche selbst, schnell und ohne Einschaltung des Herstellers. Dank unseres eigenen Ersatzteillagers und technischer Expertise können wir dir in der Regel sofort helfen. Nur in Ausnahmefällen senden wir das Produkt dennoch an den Lieferanten weiter.

2 Jahre Garantie auf alle Produkte

Alle unsere Produkte werden mit 2 Jahren Herstellergarantie geliefert. So bist du für langfristige Qualität und Service abgesichert.

Einfach zurückgeben

Du kannst deine Rücksendung ganz einfach über dein Konto beantragen. Wir senden dir das Rücksendeetikett per E-Mail zu. Die Rücksendekosten trägst du selbst.

Professioneller Kundenservice

Unsere Experten stehen bereit, um Ihnen schnell und fachkundig zu helfen, sowohl online als auch in unserem physischen Geschäft. Fragen? Kontaktieren Sie uns gerne!

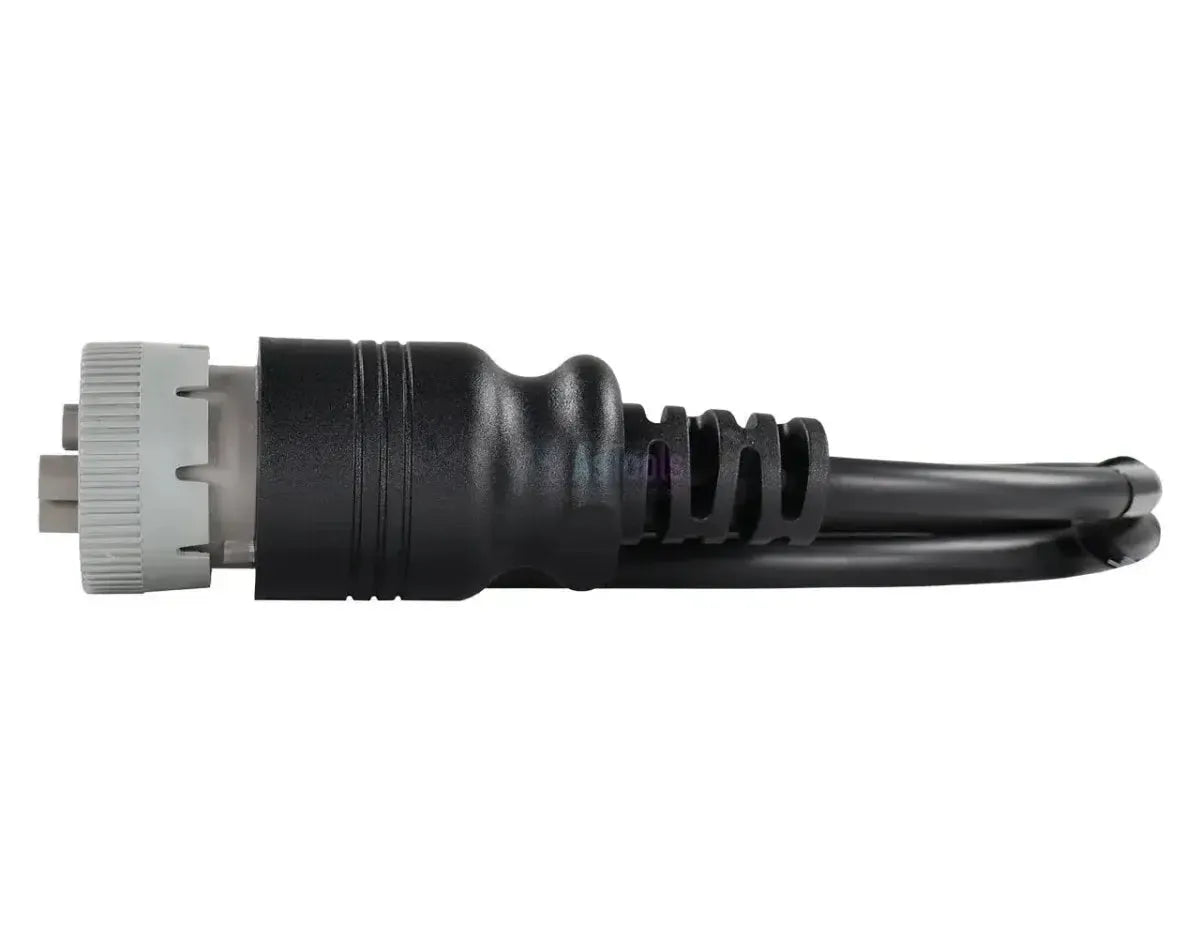

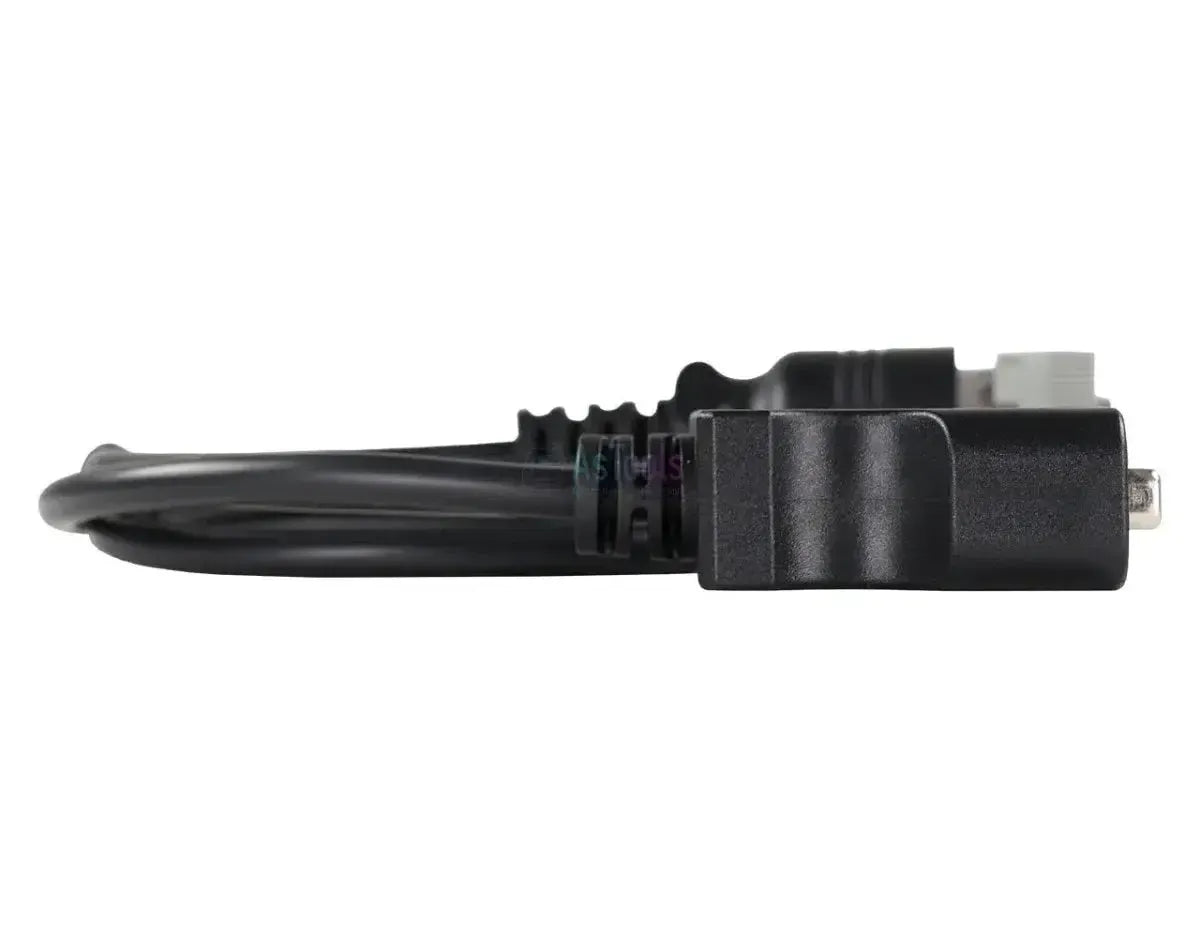

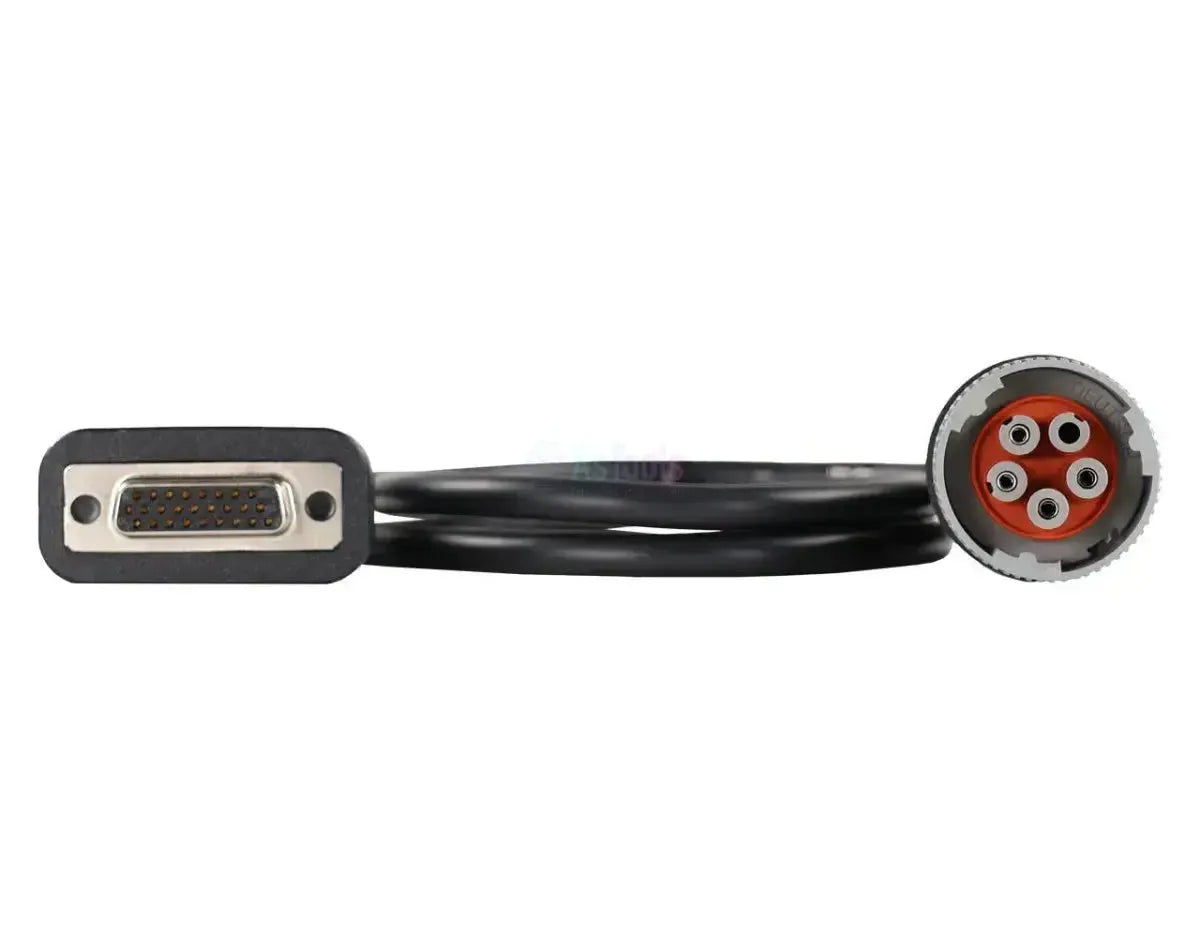

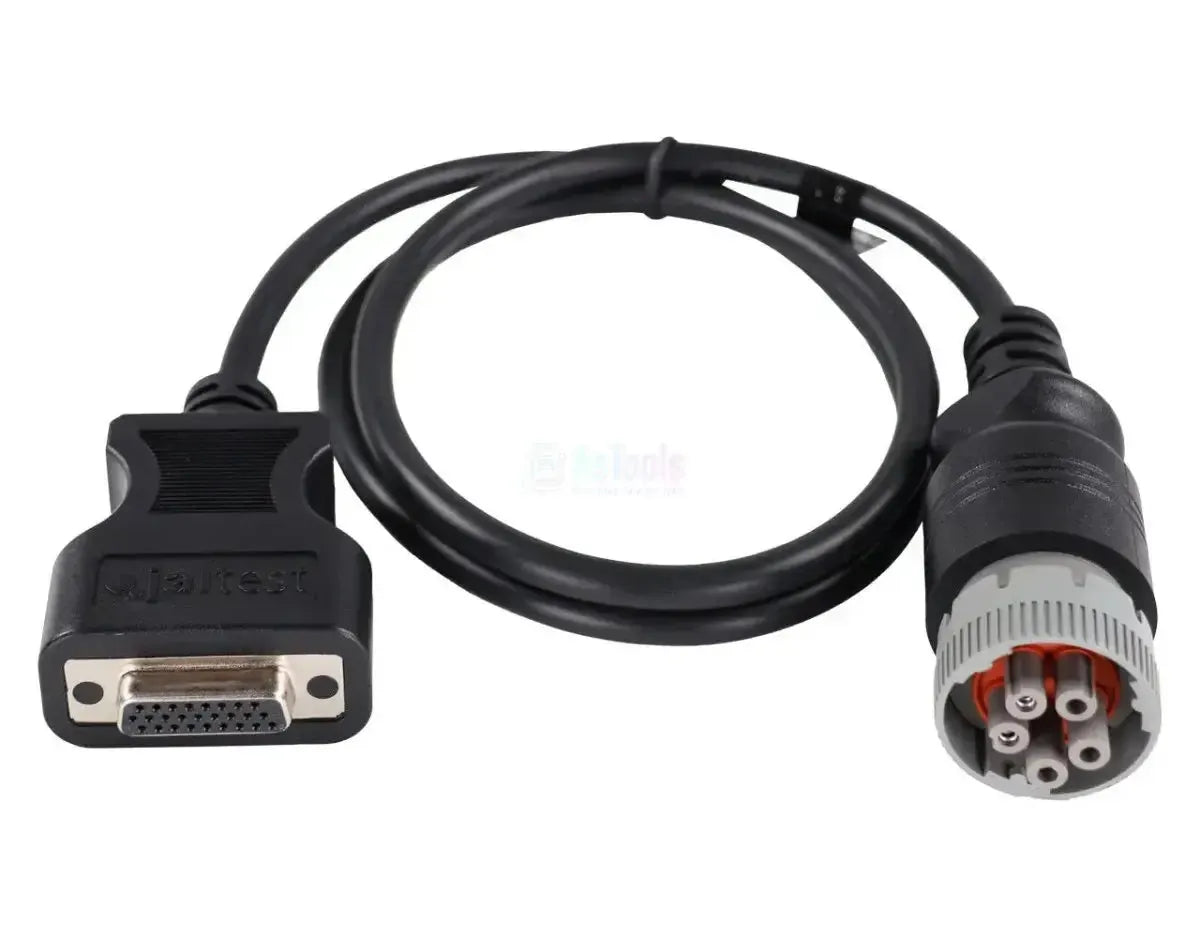

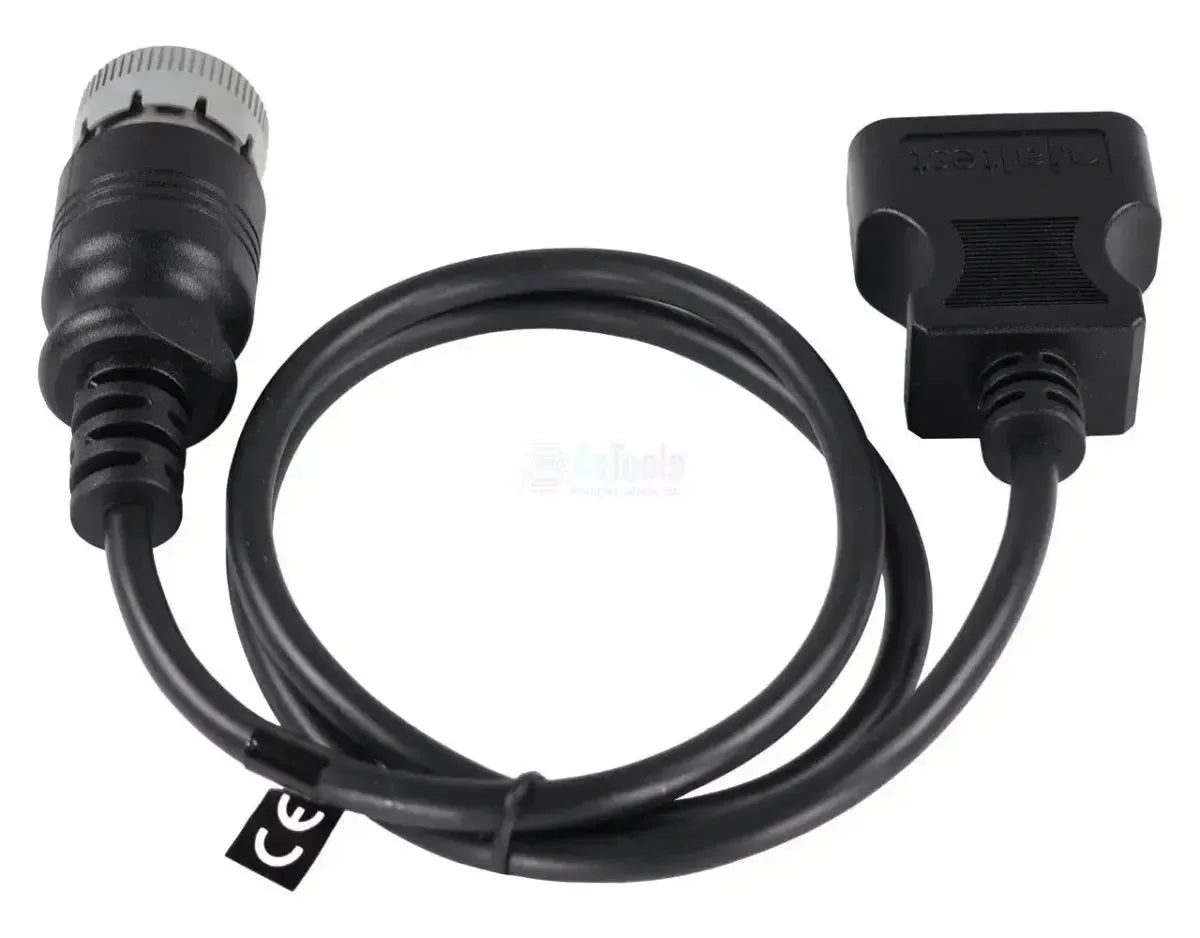

Die Jaltest JDC113.9 verbindet den runden 5-poligen Diagnoseanschluss des Kühlaggregats mit dem 26-poligen Sub-D-Anschluss (DB26) des Jaltest Link. Auf der Geräteseite sitzt ein runder Bajonettstecker mit einem hellgrauen Kupplungsring, einem orangefarbenen Dichtring und fünf Hohlkontakten in einem grauen Gehäuse. Mit 97 bis 103 cm kann der Link neben dem Gerät liegen, statt daran zu hängen.

Thermo King und Carrier verwenden bei den hier abgedeckten Geräten denselben runden 5-poligen Anschluss, daher bedient ein Kabel beide Marken. Sie greifen auf die Steuerung des Kühlaggregats zu und lesen Fehlercodes, Messwerte und ECU-Daten aus; beim Carrier VECTOR 1350 kommen die Wartungsdaten hinzu. Die Produktseite nennt als Link-Version V9; das Kabel fällt unter Jaltest CV.

PLUSPUNKTE

✔Zwei Marken mit einem Kabel, da Thermo King und Carrier hier denselben runden 5-poligen Anschluss verwenden.
✔Mit 97 bis 103 cm mehr als dreimal so lang wie der JDC115.9 und der JDC121A9 mit 28 bis 30 cm.
✔Schließen Sie direkt an den 26-poligen Sub-D des Jaltest Link an, ohne Zwischenkabel.
✔Beim Carrier VECTOR 1350 sind auch die Wartungsintervalle abgedeckt, zusätzlich mit einem Servicebericht.

HINWEISE

✕Die Produktseite nennt als Link-Version ausschließlich V9; prüfen Sie, welche Link-Generation Sie besitzen.
✕Für Smart Reefer 4, Smart Reefer µP VI/Thermoguard MTempIV, VECTOR 1550, die X Series und X4 7300 & 7500 führt die Jaltest-Abdeckung keine Diagnosefunktionen auf.
✕Es bleibt beim Auslesen; Komponenten ansteuern oder Parameter einstellen bietet Jaltest für diese Kühlsysteme nicht an.
✕Carrier-Geräte mit dem flachen 3-poligen Stecker benötigen den JDC115.9 (schwarzes Gehäuse) oder den JDC121A9 (rotes Gehäuse mit gelber Dichtung).

Anwendungen und Funktionen

Über diese Verbindung greifen Sie mit der Jaltest-Software auf die Steuerung des Kühlaggregats am Anhänger oder Auflieger zu, nicht auf die Motorsteuerung der davor liegenden Zugmaschine. Die folgenden Steuergeräte stammen aus der Jaltest-Abdeckung für Transportkühlung.

Ansteuerbare Steuergeräte

  • Thermo King SR-2 und SR-3: Steuerung des Kühlaggregats.
  • Thermo King TG-VI: Steuerung des Kühlaggregats.
  • Carrier MAXIMA/ULTRA: Steuerung des Kühlaggregats.
  • Carrier VECTOR: Steuerung des Kühlaggregats.
  • Carrier VECTOR 1350: plus Wartungsdaten.

Was Sie tun können

  • Fehlercodes: Auslesen und Löschen nach der Reparatur.
  • Messwerte: Sensoren und Drucksensoren live.
  • Grenzwerte: Meldung außerhalb des Bereichs.
  • Wartung: Intervalle beim VECTOR 1350.

So verwenden Sie ihn

  1. Anschluss finden: Suchen Sie den runden 5-poligen Stecker am Kühlaggregat.
  2. Link verbinden: Stecken Sie die DB26-Seite in den Jaltest Link.
  3. Gerät verbinden: Befestigen Sie den Bajonettstecker am Gerät.
  4. Steuerung ein: Schalten Sie das Kühlaggregat ein.
  5. Auslesen: Wählen Sie in Jaltest die Marke und die Steuerung.

Kompatible Fahrzeuge und Anwendungen

Maßgeblich ist der Stecker am Kühlaggregat, nicht die Marke des Anhängers darunter. Dieses Kabel gehört zum runden 5-poligen Anschluss, den Thermo King und Carrier bei den unten aufgeführten Geräten verwenden. Für Kühlaggregate ist nie ein standardisierter Diagnoseanschluss vorgeschrieben; daher sagt das Baujahr des Aufliegers nichts über den Stecker aus.

Thermo King:

  • Smart Reefer 2 (SR-2): Steuerung des Kühlaggregats.
  • Smart Reefer 3 (SR-3): Steuerung des Kühlaggregats.
  • Thermoguard TG-VI: Steuerung des Kühlaggregats.

Carrier:

  • MAXIMA/ULTRA: Steuerung des Kühlaggregats.
  • VECTOR: Steuerung des Kühlaggregats.
  • VECTOR 1350: Steuerung des Kühlaggregats, mit Wartungsdaten.
💡
Gut zu wissen: Der Diagnoseanschluss befindet sich am Kühlaggregat selbst, an der Steuerung, und nicht in der Fahrerkabine des Zugfahrzeugs. Dieses Kabel erkennen Sie an dem runden Bajonettstecker mit orangefarbenem Dichtring. Thermo King und Carrier verwenden je nach Maschinengeneration einen unterschiedlichen Stecker, prüfen Sie daher die Maschine, bevor Sie bestellen.

Lieferumfang

  • 1x Jaltest (JDC113.9) | Thermo King/Carrier 5-polig OBD - 26-polig DB26 Adapterkabel | Kühlanhänger

Technische Spezifikationen

Allgemein

Die Marke des Kabels oder Adapters. Sie muss häufig zur Marke Ihres Diagnosegeräts passen.Marke
Jaltest
Um welche Produktart es sich handelt: ein einzelnes Adapterkabel, ein Adapter ohne Kabel oder ein komplettes Set.Produktart
Adapterkabel
Für wie viele Fahrzeugmarken das Kabel geeignet ist. Viele Adapterkabel passen nur zu einer Marke mit eigenem Stecker.Anzahl Fahrzeugmarken
2 Marken
In welchem Kabelset dieses Kabel ebenfalls enthalten ist. Besitzen Sie das Set bereits, müssen Sie das Kabel nicht einzeln kaufen.Teil des Kabelsets
Kühlaggregat-Kabelset

Geeignet für

Mit welcher Marke von Diagnosegeräten das Kabel funktioniert. Ein Kabel einer Marke passt meist nicht an Testern anderer Marken.Passendes Diagnosegerät
  • Jaltest
An welche Version der Jaltest Link Schnittstelle das Kabel passt. Einige Kabel funktionieren nur mit der neuesten V9.Jaltest Link Version
  • Link V9
Welches Jaltest-Modul Sie für die Verwendung des Kabels benötigen. Ohne die passende Lizenz funktioniert das Kabel nicht.Jaltest-Softwaremodul
  • CV Nutzfahrzeuge

Anschlüsse

Der Stecker, der in die Diagnosebuchse des Fahrzeugs oder der Maschine gesteckt wird. Er muss exakt passen.Anschluss Fahrzeugseite
Runder 5-poliger Bajonettstecker
Der Stecker auf der Seite Ihres Diagnosegeräts oder Ihrer Schnittstelle. Meist ein 16-poliger OBD2-Stecker.Anschluss Geräteseite
26-poliger Sub-D (DB26)

Diagnosefunktionen

Sie sehen die aktuellen Messwerte der Sensoren, während das Fahrzeug läuft. Hilfreich bei der Fehlersuche.Live-Daten anzeigen

Maße und Gewicht

Referenznummer
JDC113.9

Weitere Spezifikationen

Anwendung
Thermo King- und Carrier-Kühlaggregate mit rundem 5-poligem Anschluss
Länge
97 - 103 cm
Steuergeräte
Thermo King Smart Reefer 2 und 3 und Thermoguard TG-VI; Carrier MAXIMA/ULTRA, VECTOR und VECTOR 1350
Bestandteil des Kabelsatzes
Kühlaggregat-Kabelsatz (29989)
Zur Verwendung erforderlich
Jaltest Link V9
