Jaltest  |  SKU: JDC613A

Jaltest (JDC613A) | Suzuki 8-poliger OBD - 16-poliger OBD2 Adapterkabel | Motorboot

€79,95 inkl.
€66,07 exkl.

Garantie direkt über AsTools

Wir bearbeiten Garantieansprüche selbst, schnell und ohne Einschaltung des Herstellers. Dank unseres eigenen Ersatzteillagers und technischer Expertise können wir dir in der Regel sofort helfen. Nur in Ausnahmefällen senden wir das Produkt dennoch an den Lieferanten weiter.

2 Jahre Garantie auf alle Produkte

Alle unsere Produkte werden mit 2 Jahren Herstellergarantie geliefert. So bist du für langfristige Qualität und Service abgesichert.

Einfach zurückgeben

Du kannst deine Rücksendung ganz einfach über dein Konto beantragen. Wir senden dir das Rücksendeetikett per E-Mail zu. Die Rücksendekosten trägst du selbst.

Professioneller Kundenservice

Unsere Experten stehen bereit, um Ihnen schnell und fachkundig zu helfen, sowohl online als auch in unserem physischen Geschäft. Fragen? Kontaktieren Sie uns gerne!

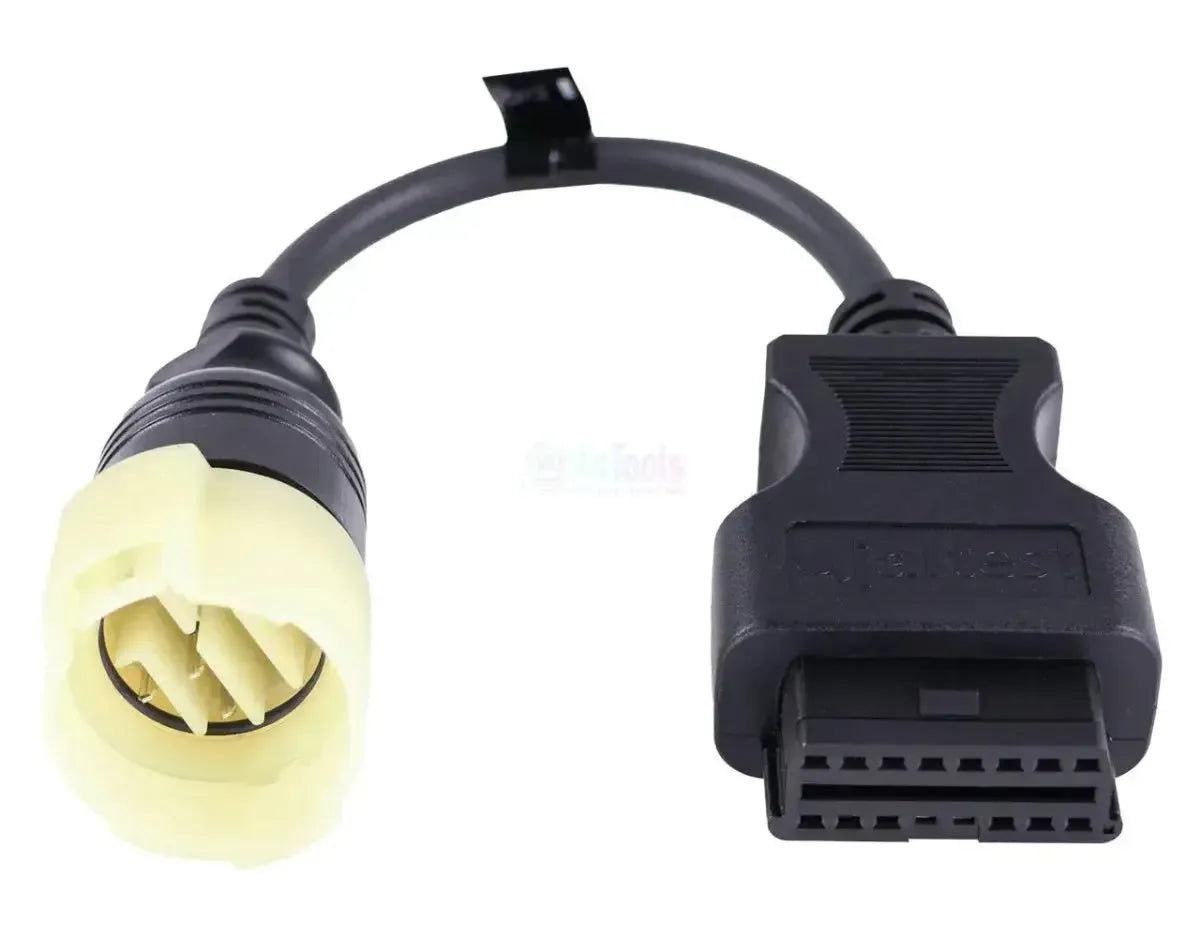

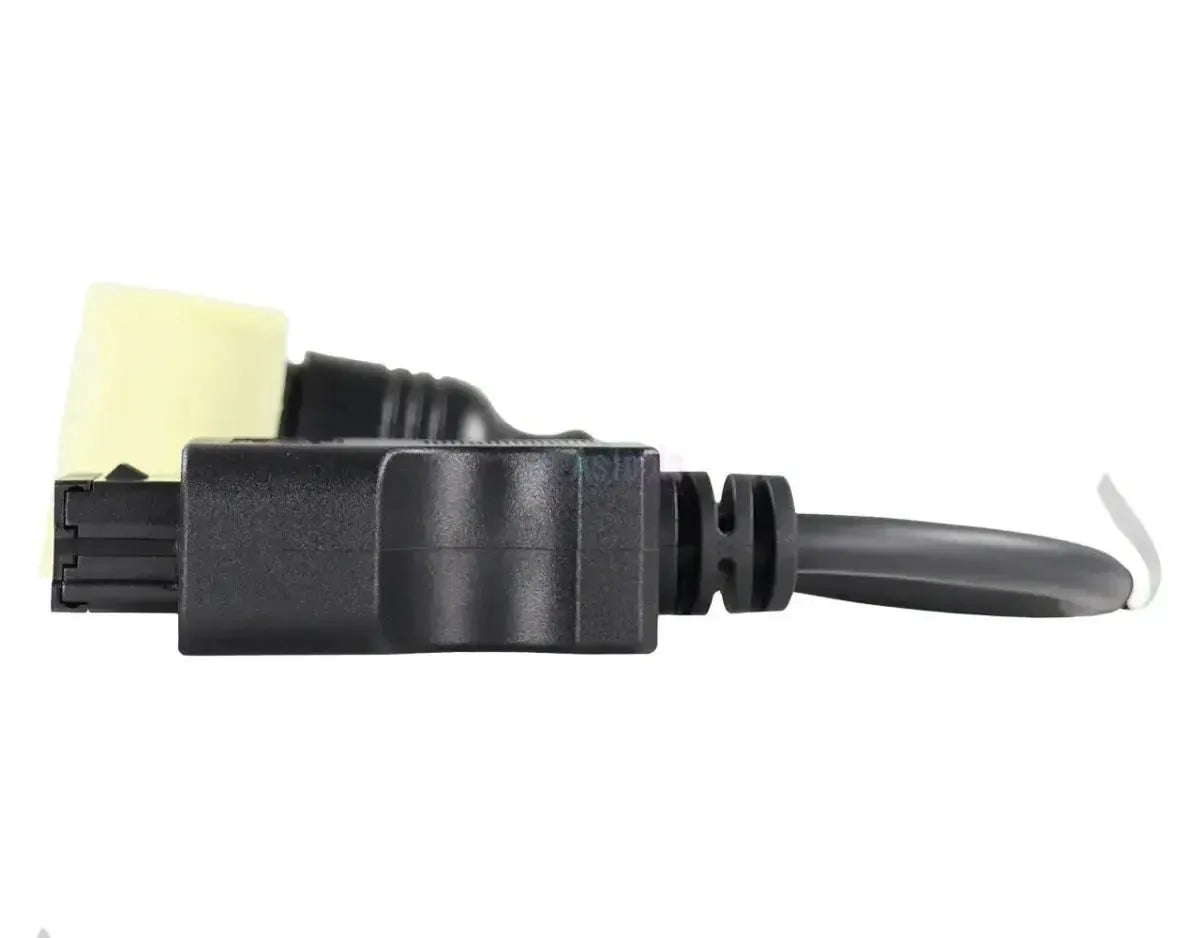

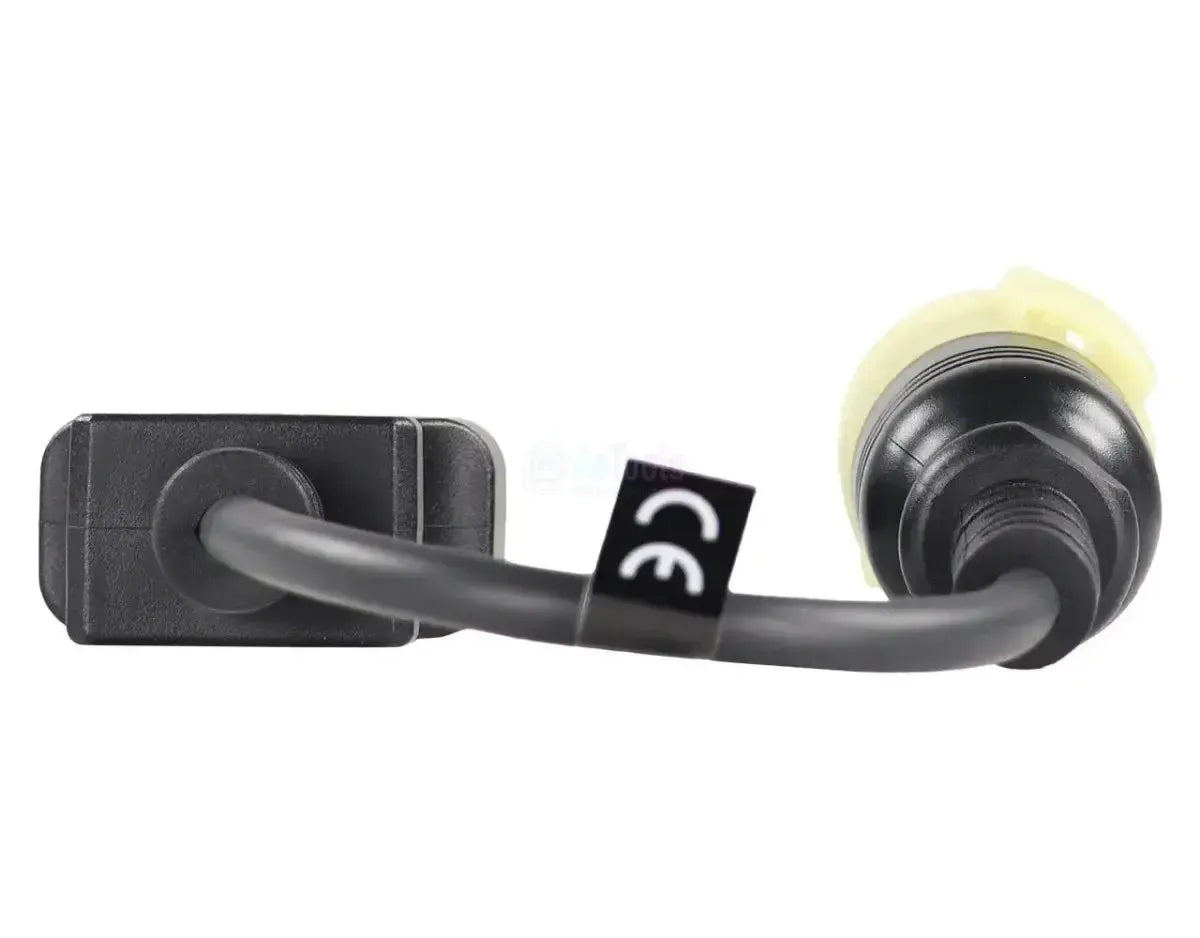

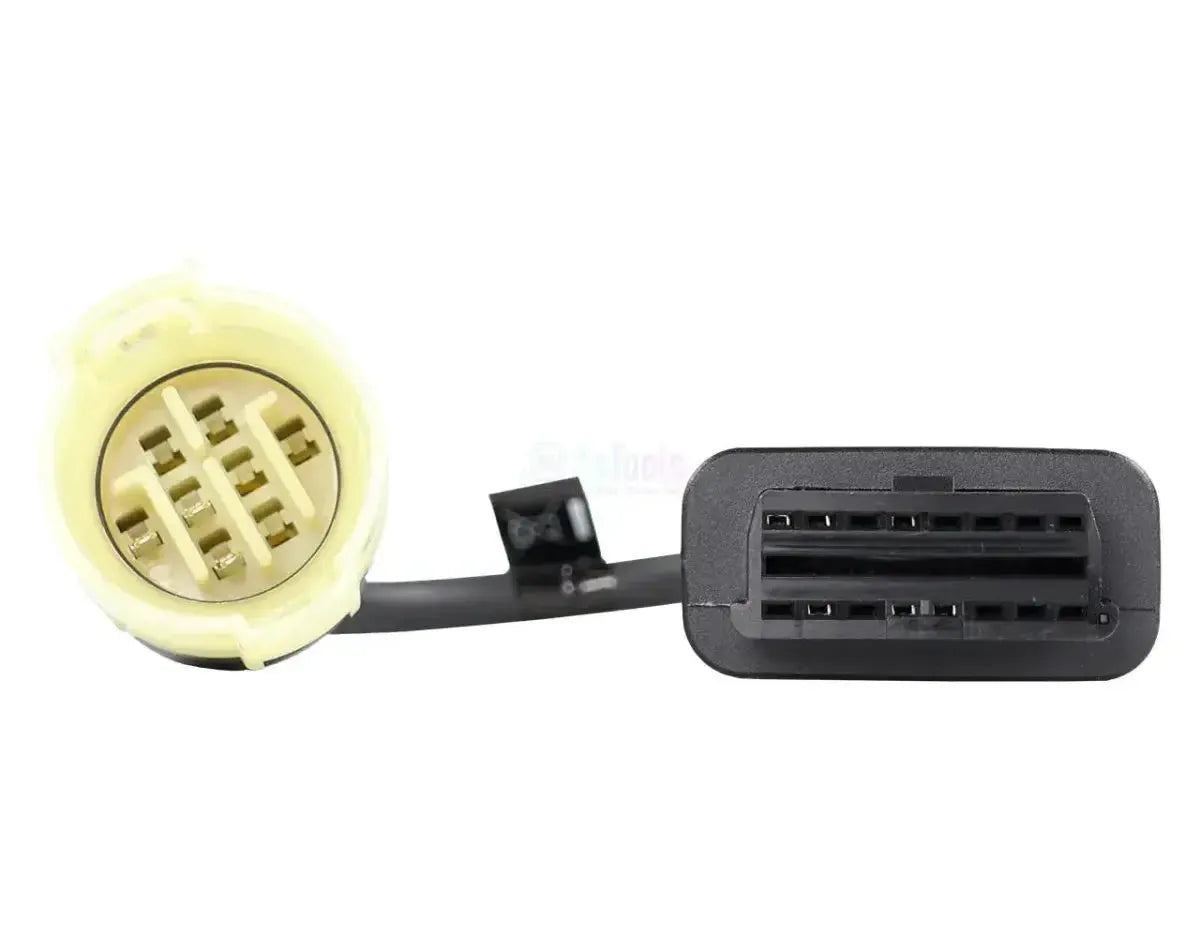

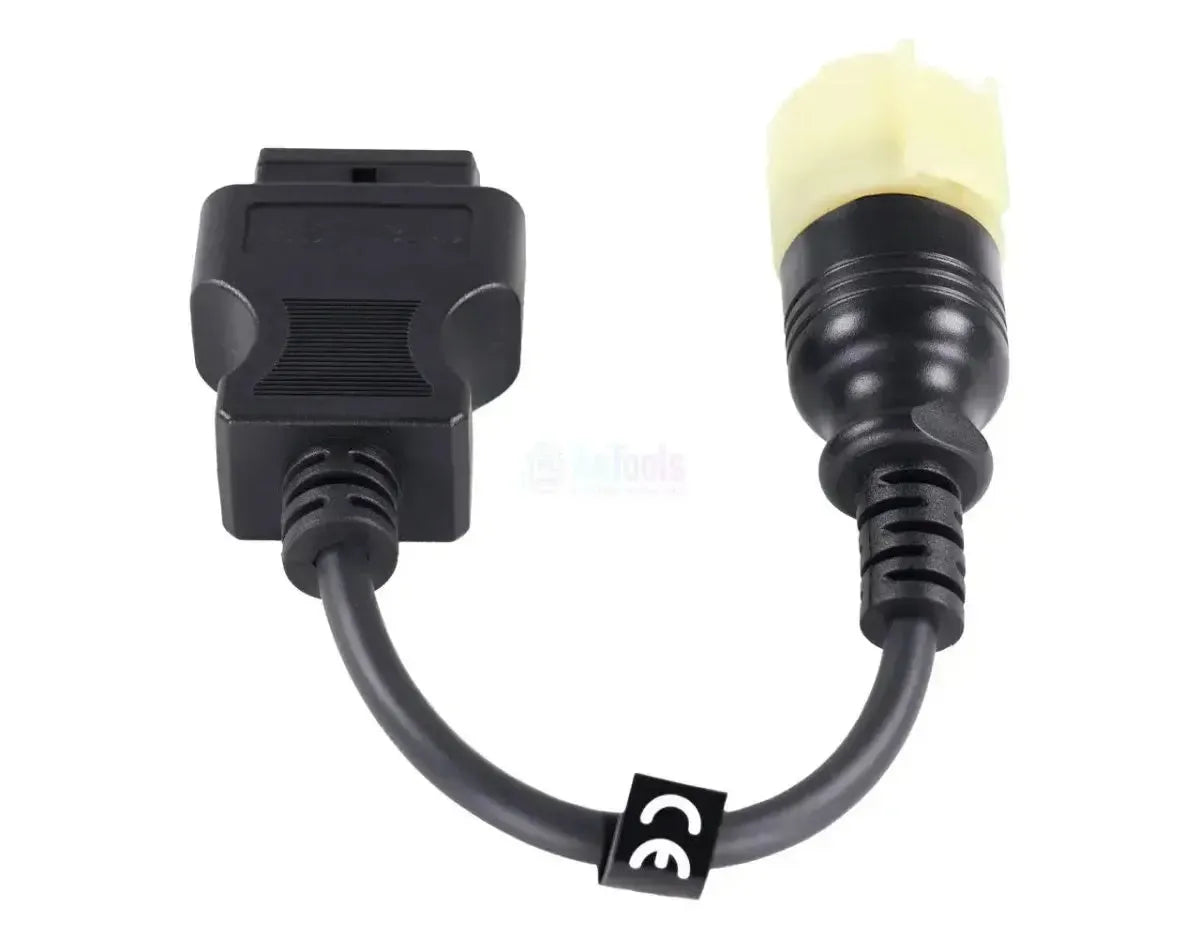

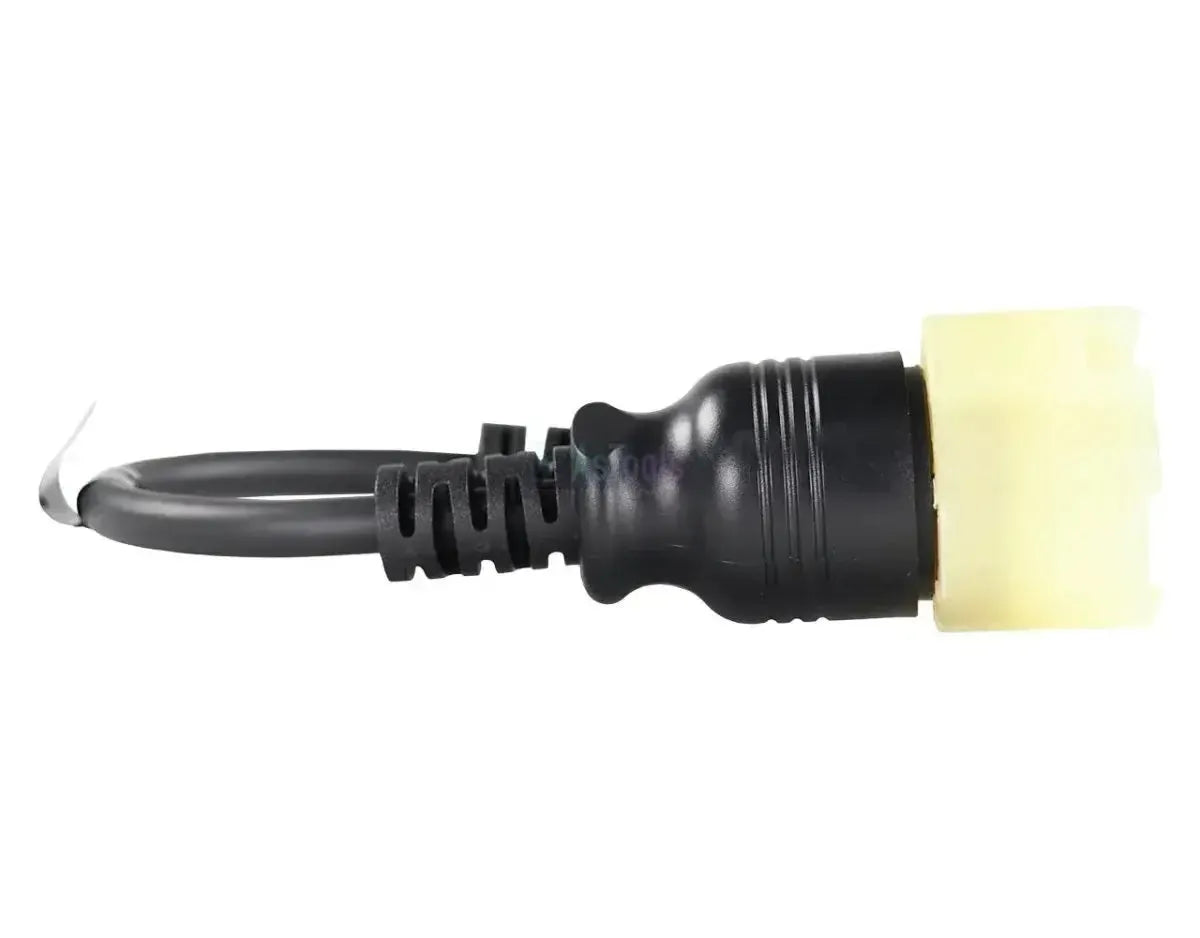

Der Jaltest JDC613A ist das Diagnosekabel für Suzuki-Außenbordmotoren mit 8-poligem Anschluss; er führt zum 16-poligen OBD2-Eingang Ihres Jaltest-Diagnosekabels. Motorseitig befindet sich ein runder, elfenbeinweißer Stecker mit einem Kragen, der Verriegelungsnasen hat, und acht flachen Pins im Kreis. Suzuki verwendet bei der DF-Serie außerdem eine 4-polige Ausführung, für die der JDC616A vorgesehen ist. Das Kabel misst 28 bis 30 cm.

Über diese Verbindung liest die Jaltest-Software die zwei Steuergeräte der DF-Serie aus: das Motorsteuergerät ECM und das Bedienmodul BCM für Gas- und Schalthebel. Am ECM stehen Ihnen Komponentenansteuerung, Parameter, Reset und die manuelle Prozedur zur Verfügung; am BCM beschränkt sich der Umfang auf Fehlercodes, Messwerte, Steuergerätedaten und Kalibrierung. Live-Daten sind bei beiden verfügbar. Das Kabel fällt unter Jaltest Marine.

VORTEILE

✔Am ECM steht die vollständige Funktionsliste zur Verfügung: Fehlercodes, Messwerte, Komponentenansteuerung, Parameter, Kalibrierung und Reset.
✔Erreicht neben dem Motorsteuergerät auch das BCM, das Bedienmodul für Gas- und Schalthebel.
✔Beim Motorsteuergerät erhalten Sie außerdem die manuelle Prozedur.
✔Mit Live-Daten verfolgen Sie die Sensorwerte, während der Motor läuft, bei beiden Steuergeräten.

HINWEISE

✕Am BCM können Sie keine Komponenten ansteuern und keine Parameter oder Resets ausführen: Dort sind nur Fehlercodes, Messwerte, Steuergerätedaten und Kalibrierung vorhanden.
✕Nur für die 8-polige Ausführung: Für den 4-poligen Suzuki-Anschluss ist der JDC616A vorgesehen.
✕Mit 28 bis 30 cm ist das Kabel kurz: Der Jaltest Link hängt dadurch nahe der Motorabdeckung.
✕Für die Verwendung sind ein Jaltest Link und eine aktive Lizenz für Jaltest Marine erforderlich; diese sind nicht im Lieferumfang des Kabels enthalten.

Anwendungen und Funktionen

Über diese Verbindung greifen Sie mit der Jaltest-Software auf das Motorsteuergerät und das Bedienmodul des Suzuki-Außenbordmotors zu. Das ECM verfügt über die vollständige Funktionsliste, das BCM über eine eingeschränktere. Die folgenden Steuergeräte stammen aus der Suzuki-Abdeckung von Jaltest Marine.

Ansprechbare Steuergeräte

  • ECM: Motorsteuergerät, alle Funktionen.
  • BCM: Gas- und Schalthebel, eingeschränkter.

Was Sie tun können

  • Fehlercodes: Motor und Bedienmodul.
  • Messwerte: Live-Verfolgung bei beiden Steuergeräten.
  • Komponenten: Nur am Motorsteuergerät.
  • Parameter und Reset: Nur am Motorsteuergerät.
  • Kalibrierung: Am ECM und am BCM.
  • Manuelle Prozedur: Am Motorsteuergerät.

So verwenden Sie es

  1. Stecker finden: Runder, elfenbeinweißer 8-poliger Stecker.
  2. Anschließen: Stecken Sie das JDC613A auf den Stecker.
  3. Link koppeln: OBD2-Seite am Jaltest-Kabel.
  4. Zündung ein: Schalten Sie die Zündung ein.
  5. Auslesen: Wählen Sie Suzuki und das DF-Modell.

Kompatible Fahrzeuge und Anwendungen

Entscheidend ist der Stecker, nicht das Modell. Dieses Kabel passt an jeden Suzuki-Außenbordmotor mit 8-poligem Diagnoseanschluss. Jaltest Marine deckt die folgenden DF-Modelle ab; welche Ausführung an Ihrem Motor verbaut ist, erkennen Sie am runden, elfenbeinweißen Stecker und an der Anzahl der Pins darin.

Suzuki:

  • Kleine DF-Modelle: DF9.9, DF15, DF20, DF25, DF30, DF40, DF50, DF60, DF70, DF80 und DF90.
  • Mittelklasse: DF100, DF115, DF140, DF150 und DF175.
  • Schwere DF-Modelle: DF200, DF225, DF250, DF300, DF325 und DF350.
💡
Gut zu wissen: Der Anschluss befindet sich im Motorraum, auf oder neben dem Motor. Suzuki verwendet bei der DF-Serie sowohl einen 4-poligen als auch einen 8-poligen Diagnosestecker; die Anzahl der Pins bestimmt, welches Kabel Sie benötigen. Zählen Sie die Pins an Ihrem Außenbordmotor, bevor Sie bestellen.

Lieferumfang

  • 1x Jaltest (JDC613A) | Suzuki 8-polig OBD - 16-polig OBD2 Adapterkabel | Motorboot

Technische Spezifikationen

Allgemein

Der Hersteller des Kabels. Jaltest-Kabel funktionieren mit der Diagnoseausrüstung von Jaltest.Marke
Jaltest (Cojali)
Um welche Art von Kabel es sich handelt. Ein Diagnosekabel verbindet mit dem Diagnosestecker, ein Messkabel misst ein einzelnes Bauteil.Kabeltyp
Adapterkabel
Zu welchem Softwarepaket von Jaltest das Kabel gehört. Für die Nutzung des Kabels benötigen Sie eine Lizenz für dieses Modul.Jaltest-Softwaremodul
  • Marine Wasserfahrzeuge

Anschlüsse

Zu welcher Version der Jaltest Link Diagnoseschnittstelle das Kabel passt. Nicht jedes Kabel funktioniert mit jeder Version.Passende Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V9
Der Stecker auf der Seite des Diagnosegeräts. Er muss zu Ihrer Schnittstelle oder Ihrem Diagnosekabel passen.Anschluss Schnittstellenseite
16-polig OBD2
Wie lang das Kabel ist. Ein längeres Kabel bietet mehr Bewegungsfreiheit bei der Arbeit.Kabellänge
28 bis 30 cm

Diagnosefunktionen

Ob Sie die aktuellen Sensorwerte bei laufendem Fahrzeug anzeigen können. Hilfreich bei der Fehlersuche.Messwerte live anzeigen
Ob Sie Bauteile direkt über das Gerät ansteuern können. So erkennen Sie, ob der Fehler am Bauteil oder an der Verkabelung liegt.Komponenten ansteuern
Ob Sie Einstellungen des Steuergeräts anpassen können. Erforderlich nach einem Austausch oder zur Änderung des Systemverhaltens.Parameter einstellen
Ob Sie Bauteile oder Sensoren neu abgleichen können. Häufig nach dem Austausch eines Bauteils erforderlich.Kalibrierungen durchführen
Ob Sie nach einer Wartung den Serviceintervall zurücksetzen können. So erhält der Fahrer rechtzeitig wieder eine Meldung.Service zurücksetzen

Verwendung

In welchem Jaltest-Kabelset dieses Kabel ebenfalls enthalten ist. Besitzen Sie dieses Set bereits, haben Sie dieses Kabel möglicherweise schon.Teil des Kabelsets
Marine-Kabelset Vessel
Referenznummer
JDC613A
Steuergeräte
ECM (Motorsteuerung), BCM (Bedienmodul)
Erforderlich für die Nutzung
Jaltest Link und eine aktive Lizenz für Jaltest Marine

Weitere Spezifikationen

Anwendung
Suzuki-Außenbordmotoren (DF-Serie) mit 8-poligem Diagnoseanschluss
Anschluss Motorseite
Runder, elfenbeinweißer 8-poliger Stecker mit Verriegelungskragen
Teil eines Kabelsatzes
Marine-Kabelsatz vessel (70002008)
