Jaltest  |  SKU: JDC616A

Jaltest (JDC616A) | Suzuki 4-poliger OBD – 16-poliger OBD2 Adapterkabel | Motorboot

€71,95 inkl.
€59,46 exkl.

Garantie direkt über AsTools

Wir bearbeiten Garantieansprüche selbst, schnell und ohne Einschaltung des Herstellers. Dank unseres eigenen Ersatzteillagers und technischer Expertise können wir dir in der Regel sofort helfen. Nur in Ausnahmefällen senden wir das Produkt dennoch an den Lieferanten weiter.

2 Jahre Garantie auf alle Produkte

Alle unsere Produkte werden mit 2 Jahren Herstellergarantie geliefert. So bist du für langfristige Qualität und Service abgesichert.

Einfach zurückgeben

Du kannst deine Rücksendung ganz einfach über dein Konto beantragen. Wir senden dir das Rücksendeetikett per E-Mail zu. Die Rücksendekosten trägst du selbst.

Professioneller Kundenservice

Unsere Experten stehen bereit, um Ihnen schnell und fachkundig zu helfen, sowohl online als auch in unserem physischen Geschäft. Fragen? Kontaktieren Sie uns gerne!

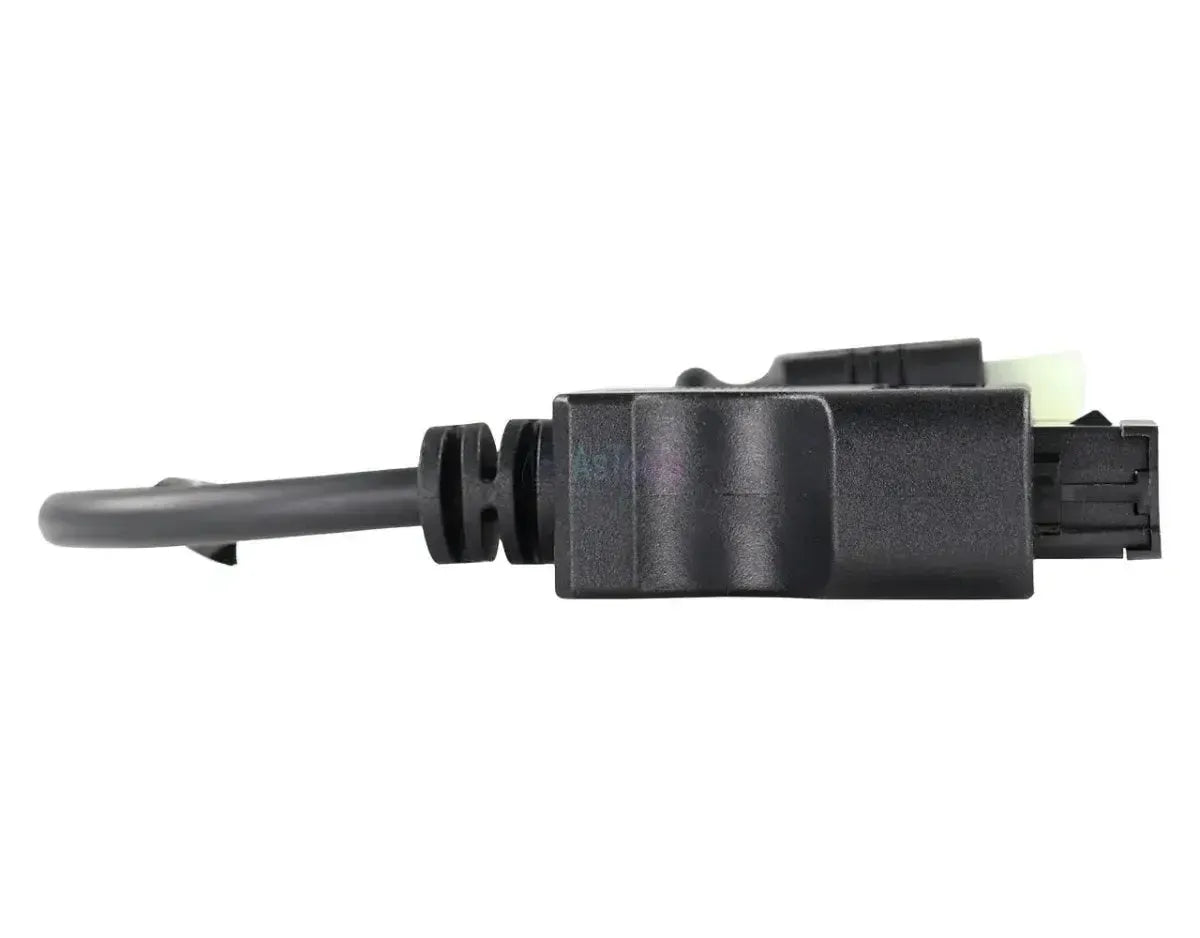

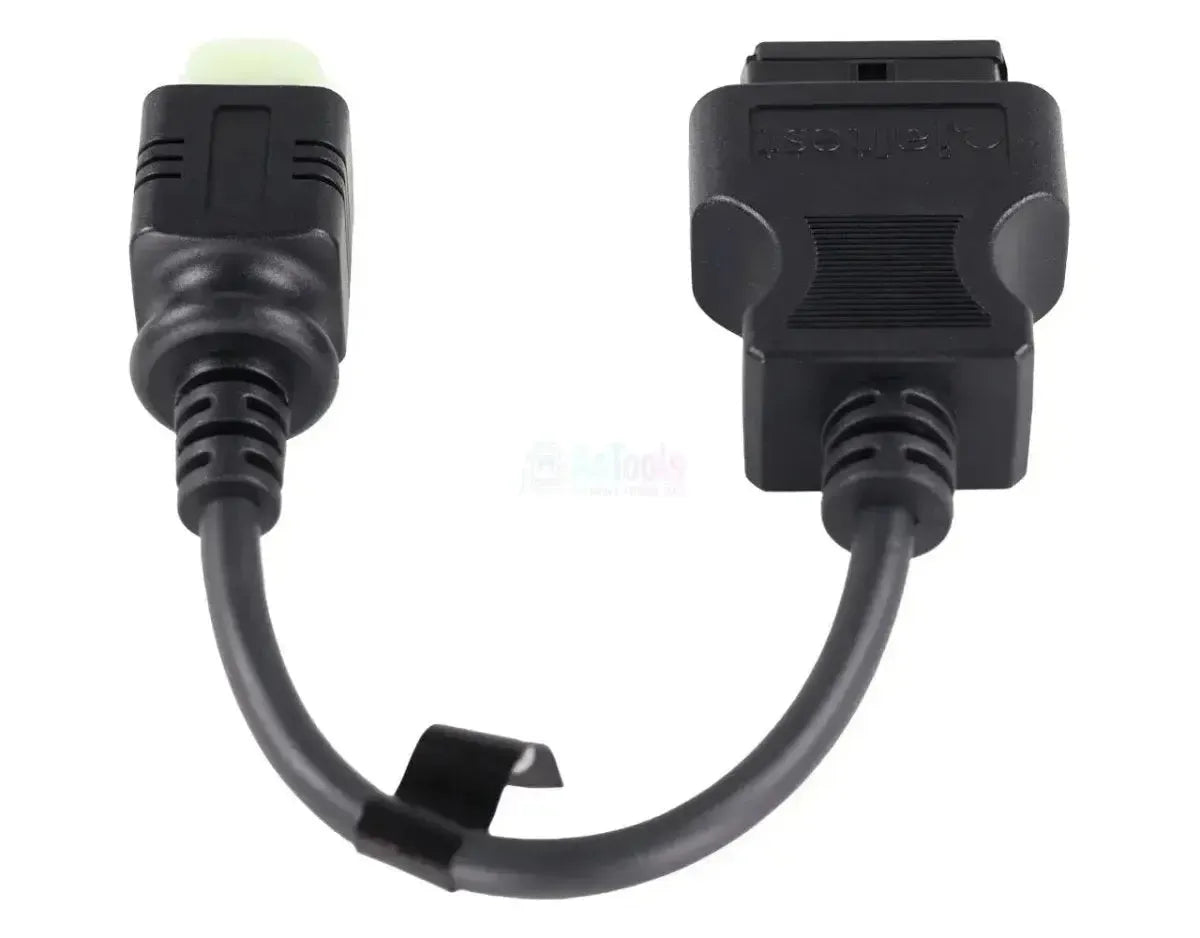

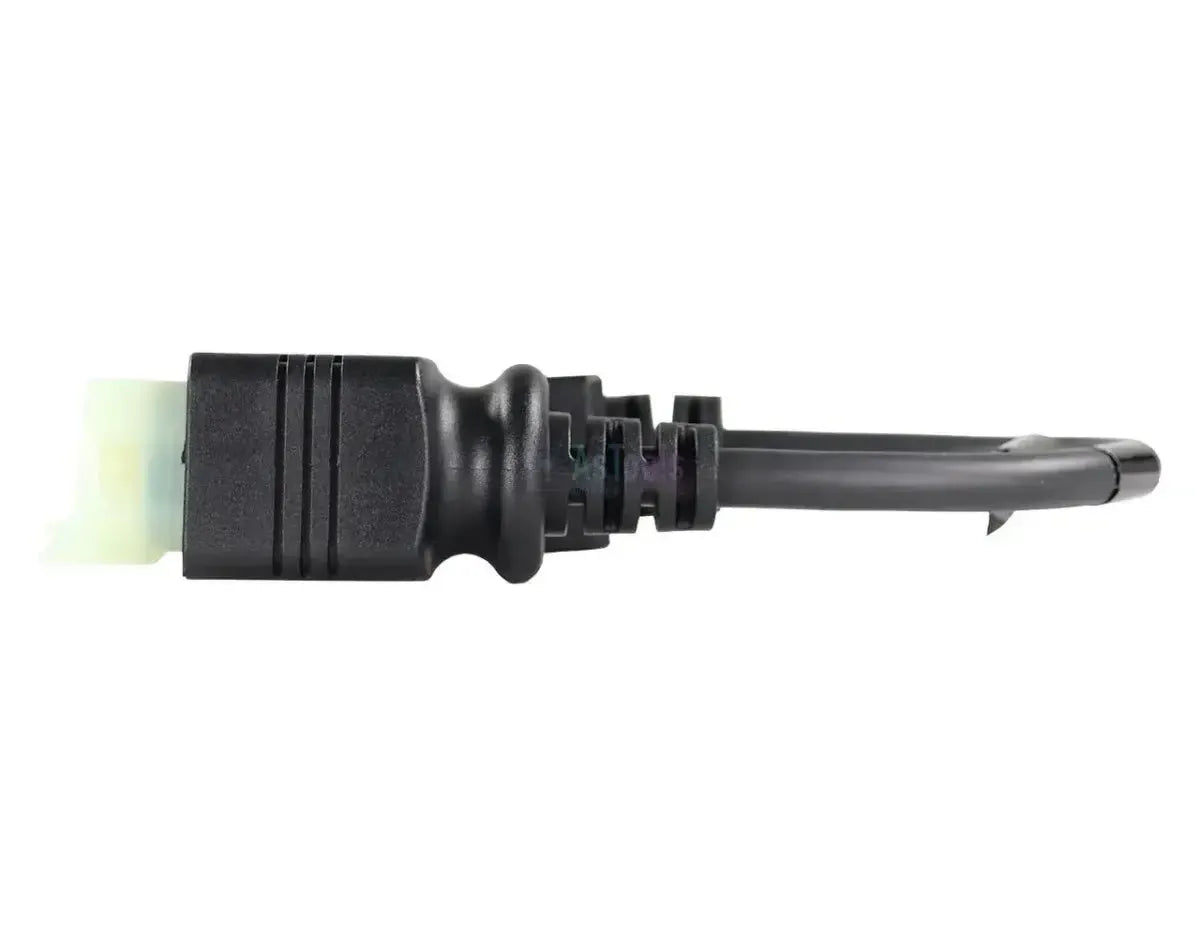

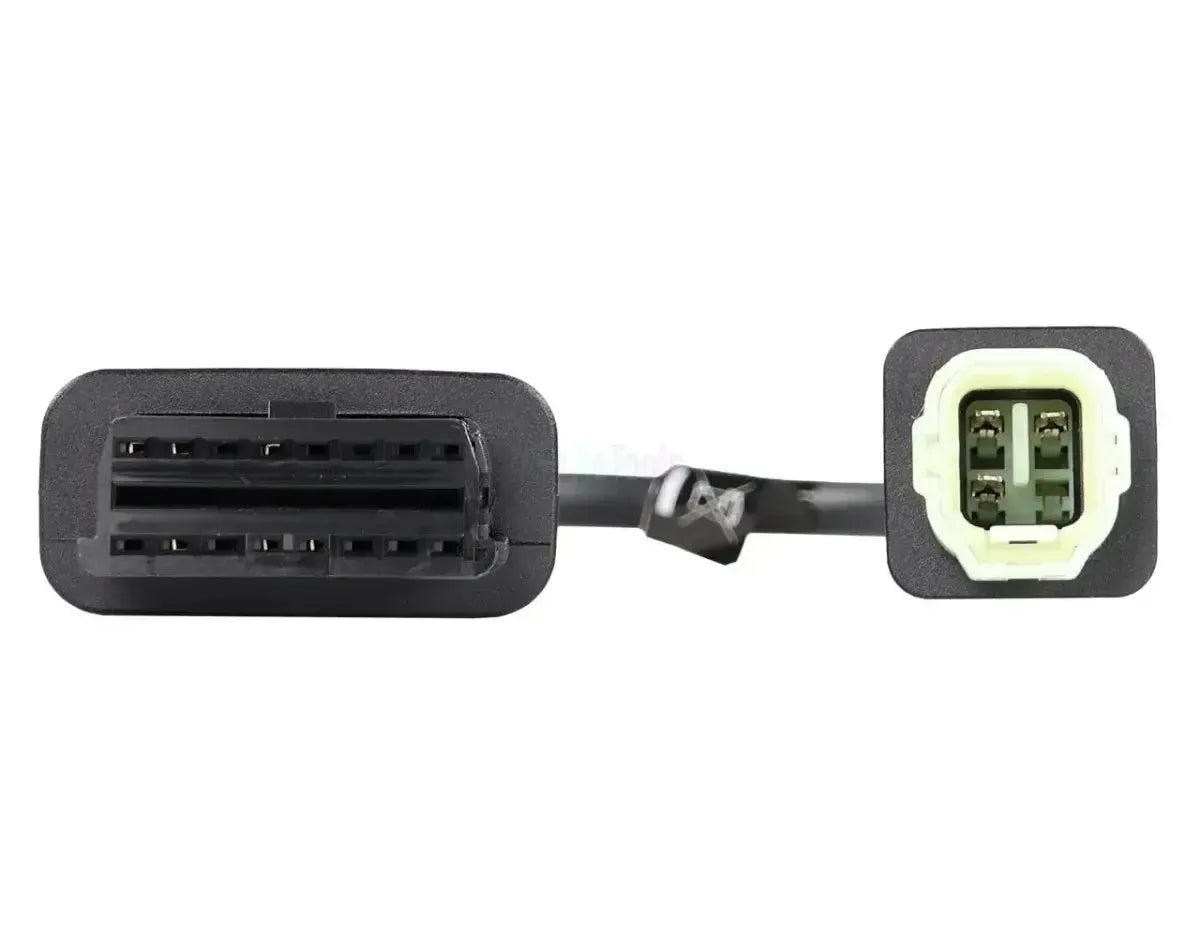

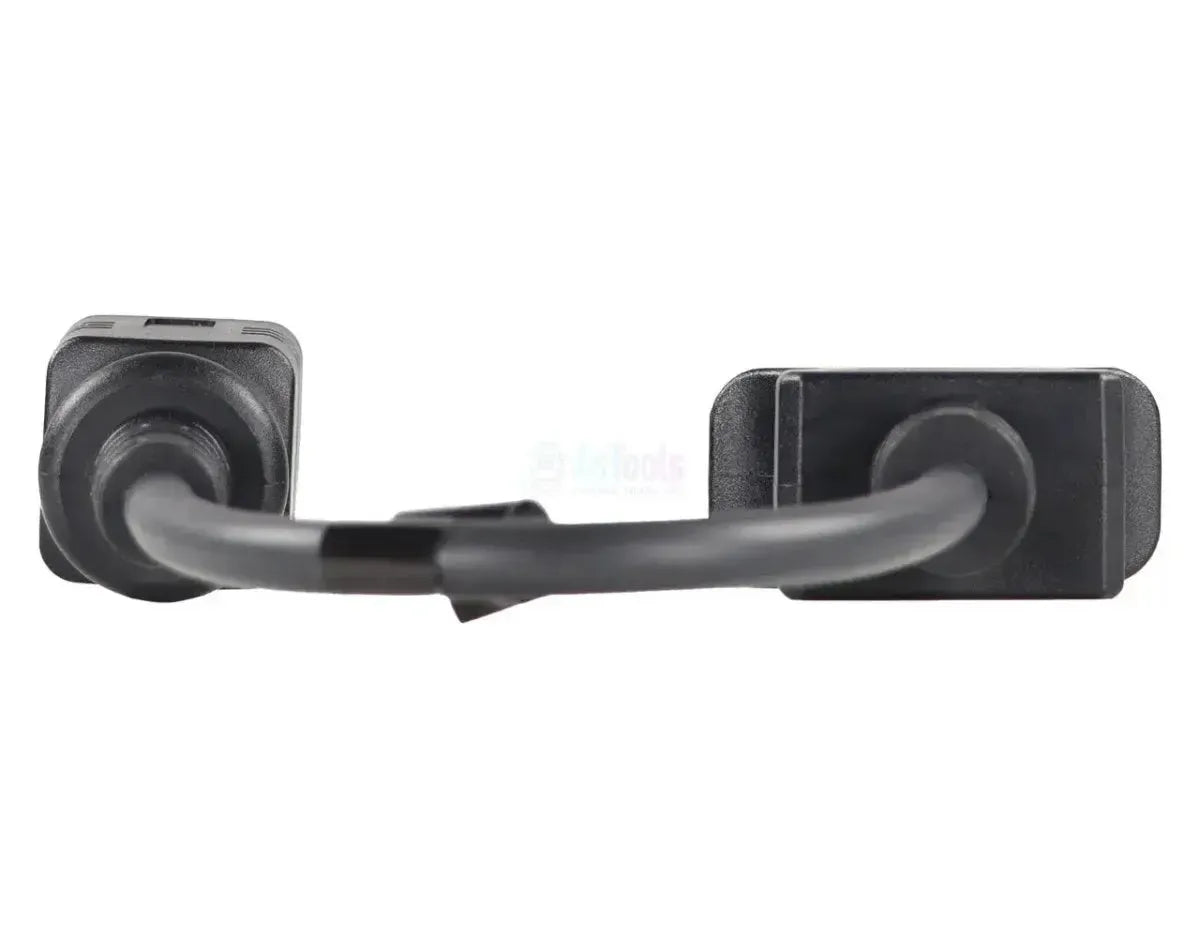

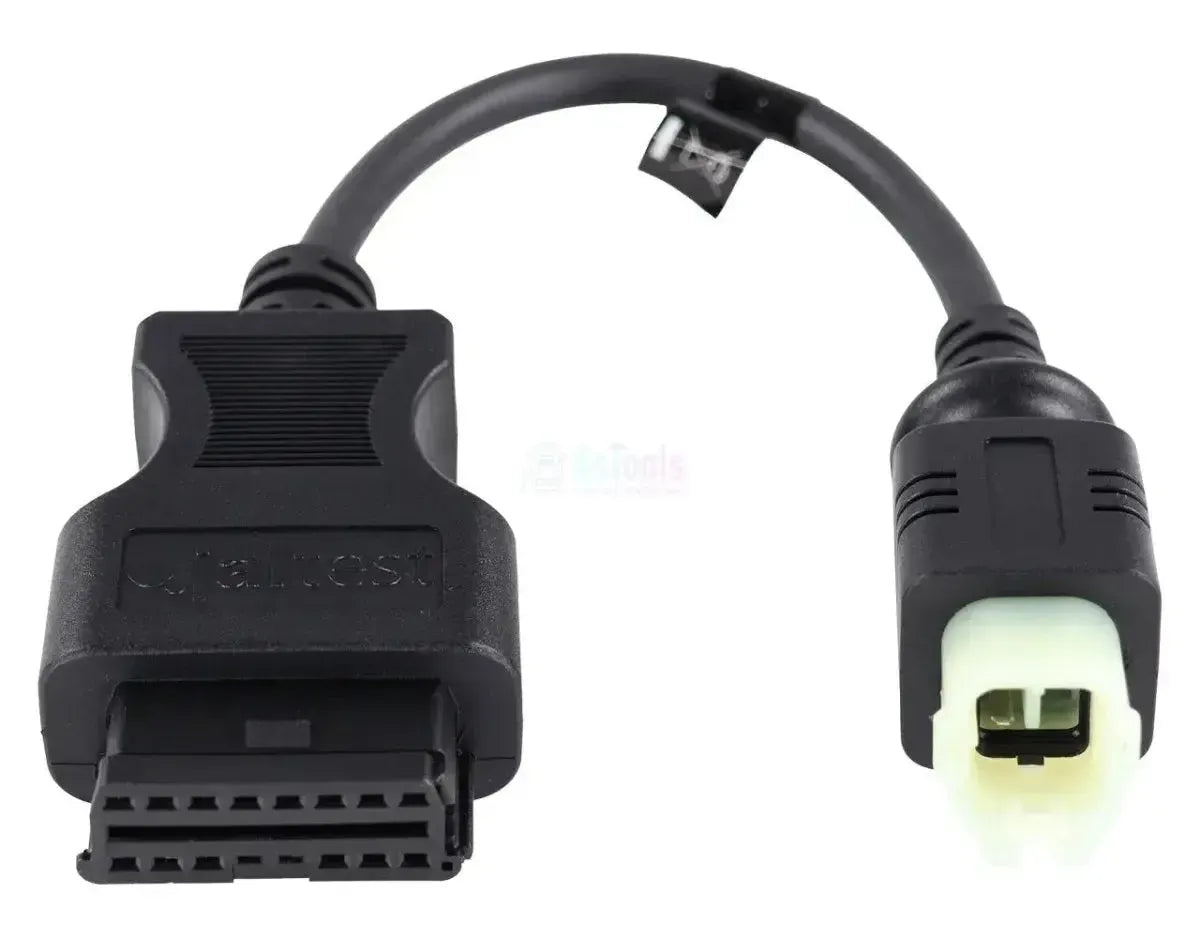

De Jaltest JDC616A koppelt de 4-pins diagnoseaansluiting van Suzuki-buitenboordmotoren aan de 16-pins OBD2-stekker van uw Jaltest-diagnosekabel. Aan de motorzijde zit een vierkante stekker met een zwarte buitenmantel en een lichtgroene binnenhouder, waarin vier posities achter een middenrib staan. De aansluiting zit in de motorruimte, op of naast de motor, en het snoer is 28 tot 30 cm lang.

Met de kabel aangesloten benadert de Jaltest-software de twee regeleenheden van de DF-serie: De motorregeling ECM en de BCM, de bedieningsmodule van de gas- en schakelhendels. Op de ECM staat de volledige functielijst, tot en met parameters, kalibratie, reset en de handmatige procedure. De kabel valt onder Jaltest Marine.

PLUSPUNTEN

✔Op de ECM staat de volledige functielijst: Foutcodes, meetwaarden, componentaansturing, parameters, kalibratie en reset.
✔Bereikt naast de motorregeling ook de BCM, de bedieningsmodule van de gas- en schakelhendels.
✔Bij Suzuki staat ook de handmatige procedure in de dekking van de motorregeling.
✔De lichtgroene binnenhouder met vier posities maakt de aansluiting op de motor herkenbaar.

AANDACHTSPUNTEN

✕Op de BCM kunt u geen componenten aansturen en geen parameters of reset uitvoeren; daar staan alleen foutcodes, meetwaarden, ECU-gegevens en kalibratie.
✕Alleen voor de 4-pins Suzuki-aansluiting; de DF-modellen met de 8-pins stekker vragen de JDC613A.
✕Suzuki voert op de DF-serie beide uitvoeringen naast elkaar, dus het pinaantal bepaalt de keuze en niet het modelnummer.
✕Voor gebruik met de Jaltest Link V9 hoort de verlengkabel JDC100B (2,5 m SUBD-26) erbij.

Toepassingen en functionaliteiten

De kabel is bedoeld voor werkplaatsen die Suzuki-buitenboordmotoren met de Jaltest Link uitlezen. De motorregeling draagt de volledige functielijst, de bedieningsmodule van de hendels een kortere.

Regeleenheden die u kunt benaderen

  • ECM: Motorregeling, volledige functielijst.
  • BCM: Bedieningsmodule gas- en schakelhendels.

Wat u kunt doen

  • Foutcodes: Op de ECM en de BCM.
  • Meetwaarden: Live meekijken.
  • Componenten: Aansturen, alleen op de ECM.
  • Parameters en reset: Alleen op de ECM.
  • Kalibratie: Op de ECM en de BCM.
  • Handmatige procedure: Begeleide controles ECM.

Zo gebruikt u hem

  1. Stekker zoeken: Zoek de lichtgroene 4-pins stekker bij de motor.
  2. Aansluiten: Steek de JDC616A op de aansluiting.
  3. Link koppelen: Sluit de OBD2-kant aan; op de V9 via de JDC100B.
  4. Contact aan: Zet het contact aan.
  5. Uitlezen: Kies Suzuki en het DF-model.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het model. Deze kabel past op elke Suzuki-buitenboordmotor met de 4-pins diagnoseaansluiting. Onderstaande modellen staan in de Jaltest Marine-dekking; welke van de twee uitvoeringen op uw motor zit, ziet u aan het penveld van de aansluiting.

Suzuki:

  • Kleine DF-modellen: DF9.9, DF15, DF20, DF25, DF30, DF40, DF50, DF60, DF70, DF80 en DF90.
  • Middenklasse: DF100, DF115, DF140, DF150 en DF175.
  • Zware DF-modellen: DF200, DF225, DF250, DF300, DF325 en DF350.
💡
Goed om te weten: De aansluiting zit in de motorruimte, op of naast de motor. Suzuki gebruikt op de DF-serie zowel een 4-pins als een 8-pins diagnosestekker; deze kabel hoort bij de lichtgroene 4-pins uitvoering, de 8-pins uitvoering loopt via de JDC613A. Tel de posities in de stekker op uw motor voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC616A) | Suzuki 4-pins OBD – 16-pins OBD2 Verloopkabel | Motorboot

Technische Spezifikationen

Allgemein

Der Hersteller des Kabels. Jaltest-Kabel funktionieren mit der Diagnoseausrüstung von Jaltest.Marke
Jaltest (Cojali)
Um welche Art von Kabel es sich handelt. Ein Diagnosekabel verbindet mit dem Diagnosestecker, ein Messkabel misst ein einzelnes Bauteil.Kabeltyp
Adapterkabel
Zu welchem Softwarepaket von Jaltest das Kabel gehört. Für die Nutzung des Kabels benötigen Sie eine Lizenz für dieses Modul.Jaltest-Softwaremodul
  • Marine Wasserfahrzeuge

Anschlüsse

Zu welcher Version der Jaltest Link Diagnoseschnittstelle das Kabel passt. Nicht jedes Kabel funktioniert mit jeder Version.Passende Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V9
Der Stecker auf der Seite des Diagnosegeräts. Er muss zu Ihrer Schnittstelle oder Ihrem Diagnosekabel passen.Anschluss Schnittstellenseite
16-polig OBD2
Der Stecker auf der Seite des Fahrzeugs, des Motors oder der Maschine. Er muss zum Diagnosestecker oder Bauteil passen.Anschluss Fahrzeugseite
4-poliger OBD
Wie lang das Kabel ist. Ein längeres Kabel bietet mehr Bewegungsfreiheit bei der Arbeit.Kabellänge
28 bis 30 cm

Diagnosefunktionen

Ob Sie die aktuellen Sensorwerte bei laufendem Fahrzeug anzeigen können. Hilfreich bei der Fehlersuche.Messwerte live anzeigen
Ob Sie Bauteile oder Sensoren neu abgleichen können. Häufig nach dem Austausch eines Bauteils erforderlich.Kalibrierungen durchführen

Verwendung

In welchem Jaltest-Kabelset dieses Kabel ebenfalls enthalten ist. Besitzen Sie dieses Set bereits, haben Sie dieses Kabel möglicherweise schon.Teil des Kabelsets
Marine-Kabelset Vessel, Marine-Kabelset Außenborder
Referenznummer
JDC616A
Steuergeräte
ECM (Motorsteuerung) und BCM (Bedienmodul Hebel)

Weitere Spezifikationen

Toepassing
Suzuki-buitenboordmotoren met 4-pins diagnoseaansluiting
Onderdeel van kabelset
Marine-kabelset vessel (70002008) en buitenboord (70002025)
Nodig om te gebruiken
Jaltest Link V8.1, of Link V9 met verlengkabel JDC100B (2,5 m SUBD-26), en een licentie voor Jaltest Marine
