Jaltest  |  SKU: 70301001

Jaltest (70301001) | MHE Kit Hardware Kompakter Koffer

€1.601,95 inkl.
€1.323,93 exkl.

Garantie direkt über AsTools

Wir bearbeiten Garantieansprüche selbst, schnell und ohne Einschaltung des Herstellers. Dank unseres eigenen Ersatzteillagers und technischer Expertise können wir dir in der Regel sofort helfen. Nur in Ausnahmefällen senden wir das Produkt dennoch an den Lieferanten weiter.

2 Jahre Garantie auf alle Produkte

Alle unsere Produkte werden mit 2 Jahren Herstellergarantie geliefert. So bist du für langfristige Qualität und Service abgesichert.

Einfach zurückgeben

Du kannst deine Rücksendung ganz einfach über dein Konto beantragen. Wir senden dir das Rücksendeetikett per E-Mail zu. Die Rücksendekosten trägst du selbst.

Professioneller Kundenservice

Unsere Experten stehen bereit, um Ihnen schnell und fachkundig zu helfen, sowohl online als auch in unserem physischen Geschäft. Fragen? Kontaktieren Sie uns gerne!

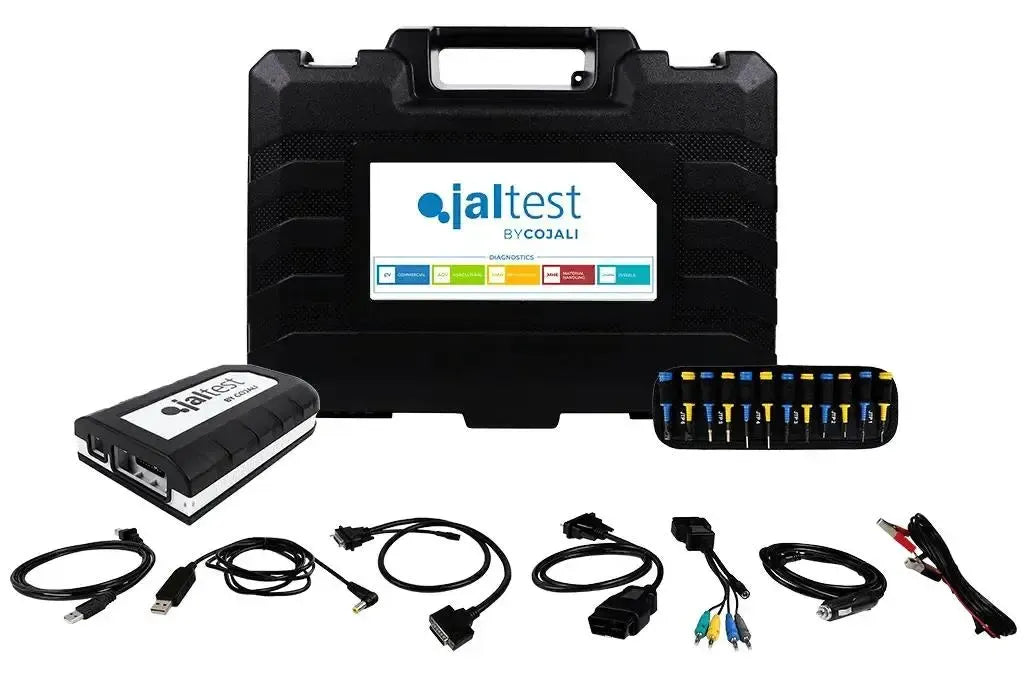

Das Jaltest MHE Kit (70301001) ist die Hardware-Grundlage für die Diagnose an Flurförderzeugen und Hubarbeitsbühnen. Im Koffer befinden sich das Jaltest Link V9 (70001015), das Multipin Kit (70002001), das OBD2-Kabel JDC213.9, das Verbindungskabel JDC107.9B, das Verlängerungskabel JDC100 mit 100 cm Länge und das USB-Stromversorgungskabel JDC60AM2. Alles ist im kompakten Koffer 70003015 mit den Abmessungen 505 × 381 × 146 mm untergebracht.

Das siebte Kabel ist der Unterschied zu den Schwestermodellen — nur diese Ausführung wird mit dem JDC60AM2 geliefert, das das Jaltest Link V9 über einen USB-A-Anschluss mit Strom versorgt. Das ist genau das, was Sie bei elektrisch angetriebenen Flurförderzeugen und Hubarbeitsbühnen benötigen, wo die Diagnoseschnittstelle selbst häufig keine Stromversorgung bietet. Die übrige Hardware entspricht der von 70001052, 70001060 und 70001053; der Unterschied liegt im Softwaremodul.

VORTEILE

✔Als einziger der vier Koffer inklusive des JDC60AM2, des USB-Stromversorgungskabels die die Schnittstelle speist, wenn die Diagnoseschnittstelle selbst keine Spannung liefert.
✔Das Multipin Kit 70002001 enthält zwanzig Multipins (JTP01 bis JTP10 in Blau und Gelb), das Verbindungskabel JTP101 und die Stromversorgungskabel JDC10AM2 und JDC20AM2.
✔Mit dem JDC213.9 schließen Sie direkt an die 16-polige OBD2-Schnittstelle an, die bei neueren Teleskoparbeitsbühnen und Hubarbeitsbühnen vorhanden ist.
✔Das Verlängerungskabel JDC100 mit 100 cm Länge hält den Jaltest Link V9 aus dem Weg bei einer Verbindung hinter dem Fahrersitz oder unter der Motorhaube.

HINWEISE

✕Der Koffer enthält keine herstellerspezifischen Adapterkabel; dafür benötigen Sie separate JDC-Kabel oder die Kabelsets 70002022 und 70002028 erforderlich.
✕Dies ist derselbe Compact Hardcase 70003015 wie bei 70001052, 70001060 und 70001053; das JDC60AM2 ist das einzige zusätzliche Zubehörteil.
✕Die Hardware funktioniert nicht eigenständig — die Jaltest-Software auf einem Windows-PC führt die Diagnose durch, dieses Set stellt nur die Verbindung her.
✕Der kompakte Koffer ist für dieses Set plus etwa zwölf Kabel ausgelegt; eine größere Kabelsammlung passt nicht hinein.

Anwendungen und Funktionen

Dieses Set stellt die Verbindung zwischen einem Windows-PC mit Jaltest-Software und den Steuergeräten von Gabelstaplern, Teleskopstaplern und Hubarbeitsbühnen her. Der Jaltest Link V9 übersetzt den Fahrzeugbus auf den PC, während die Kabel bestimmen, wo Sie anschließen — an der 16-poligen OBD2-Buchse oder über die Multipins auf einem abweichenden Stecker. Nachfolgend finden Sie eine Übersicht des Kofferinhalts und der Einsatzmöglichkeiten.

Kofferinhalt

  • Jaltest Link V9 (70001015): Die Diagnose-Schnittstelle mit 26-poligem DB26-Anschluss zum Kabel und USB-C zum PC.
  • Multipin Kit (70002001): Zwanzig Multipins JTP01 bis JTP10 in Blau und Gelb, das Verbindungskabel JTP101 und die Stromversorgungskabel JDC10AM2 und JDC20AM2.
  • JDC213.9: Adapterkabel von 26-poligem DB26 zum 16-poligen OBD2-Anschluss.
  • JDC107.9B: Verbindungskabel von der Jaltest Link V9 zum USB-C-Anschluss des PC.
  • JDC100: Verlängerungskabel von 100 cm zwischen der Jaltest Link V9 und dem Maschinenkabel.
  • JDC60AM2: Stromversorgungskabel, das die Jaltest Link V9 über einen USB-A-Anschluss mit Strom versorgt.
  • Compact Hardcase (70003015): Koffer mit den Abmessungen 505 × 381 × 146 mm mit Platz für diesen Satz und etwa zwölf Kabel.

Einsatzmöglichkeiten

  • Fehlercodes auslesen und löschen: Bei jeder Steuereinheit, die das Jaltest MHE-Modul abdeckt.
  • Live-Daten und Parameter überwachen: Bei Diesel-, LPG-, Gas- und Elektroantrieb.
  • Komponenten ansteuern: Ventile, Relais und Aktuatoren gezielt in Betrieb nehmen.
  • Einen abweichenden Stecker anpieksen: Mit den Multipins erreichen Sie einen Anschluss, für den kein vorgefertigtes Kabel vorhanden ist.
  • Die Schnittstelle unabhängig versorgen: Mit dem JDC60AM2 funktioniert die Jaltest Link V9 auch, wenn der Diagnose-Anschluss keine Stromversorgung bietet.

Kompatible Fahrzeuge und Anwendungen

Maßgeblich ist das Softwaremodul, nicht der Koffer. Diese Hardware gehört zu Jaltest MHE, dem Modul für Flurförderzeuge und Hubarbeitsbühnen. Für diese Maschinen war nie ein standardisierter OBD-Anschluss vorgeschrieben, daher bleiben die herstellerspezifischen Stecker auch bei neuen Maschinen in Gebrauch — genau dafür sind die Multipins und Stromversorgungskabel für.

Interne Transport- und Hebemaschinen:

  • Gabelstapler: Darunter Hyster, Yale, Linde, Still, Jungheinrich, Toyota und Crown.
  • Teleskopstapler: Teleskopische Teleskopstapler.
  • Hubarbeitsbühnen: Knick- und Scherenhubarbeitsbühnen, darunter JLG, Haulotte und Genie.
  • Antriebe und Regler: Darunter Zapi und Curtis bei Elektrofahrzeugen.
💡
Wissenswert:Die vier kompakten Hardware-Koffer von Jaltest sehen von außen genau gleich aus — derselbe Compact Hardcase 70003015 mit demselben Etikett auf dem Deckel. Diese Ausführung erkennen Sie an dem siebten Kabel, dem JDC60AM2. Wenn Sie nicht im internen Transport arbeiten, schauen Sie sich 70001052 für Nutzfahrzeuge und Erdarbeiten an, 70001060 für Landwirtschaft oder 70001053 für Wasserfahrzeuge.

Verpackungsinhalt

  • 1x Jaltest Link V9 Schnittstelle (70001015)
  • 1x Multipin Kit (70002001)
  • 1x Jaltest (JDC213.9) | Link V9 26-polig DB26 – 16-polig OBD2 Adapterkabel | Schnittstelle
  • 1x Jaltest (JDC107.9B) | Link V9 – USB-C Adapterkabel | Schnittstelle
  • 1x Jaltest (JDC100) | Link V9 26-polig DB26 Verlängerungskabel (100 cm) | Schnittstelle
  • 1x Jaltest (JDC60AM2) | USB-A Stromversorgungskabel | Schnittstelle
  • 1x Jaltest (70003015) | Compact Hardcase

Technische Spezifikationen

Spezifikation Beschreibung
Hersteller Jaltest (Cojali)
Referenznummer 70301001
Typ Hardwareset zur Fahrzeugdiagnose
Ausführung Kompakter Koffer
Anzahl der Teile 7
Inhalt Jaltest Link V9 (70001015), Multipin-Kit (70002001), JDC213.9, JDC107.9B, JDC100, JDC60AM2, Koffer 70003015
Schnittstelle Jaltest Link V9, 26-poliger DB26-Stecker zum Kabel, USB-C zum PC
Multipin-Kit 70002001 — zwanzig Multipins JTP01 bis JTP10, JTP101, JDC10AM2, JDC20AM2
Verlängerungskabel JDC100, 100 cm
Stromversorgungskabel JDC60AM2, USB-A
Anwendung Innerbetriebliche Transport- und Lagertechnik (MHE)
Segment Hub- und Hebezeuge
Teil von Das Auslesegerät MHE
Kofferabmessungen 505 × 381 × 146 mm
