Jaltest  |  SKU: JDC603A

Jaltest (JDC603A) | Mercury 4-poliger OBD - 16-poliger OBD2 Adapterkabel | Motorboot

€74,95 inkl.
€61,94 exkl.

Garantie direkt über AsTools

Wir bearbeiten Garantieansprüche selbst, schnell und ohne Einschaltung des Herstellers. Dank unseres eigenen Ersatzteillagers und technischer Expertise können wir dir in der Regel sofort helfen. Nur in Ausnahmefällen senden wir das Produkt dennoch an den Lieferanten weiter.

2 Jahre Garantie auf alle Produkte

Alle unsere Produkte werden mit 2 Jahren Herstellergarantie geliefert. So bist du für langfristige Qualität und Service abgesichert.

Einfach zurückgeben

Du kannst deine Rücksendung ganz einfach über dein Konto beantragen. Wir senden dir das Rücksendeetikett per E-Mail zu. Die Rücksendekosten trägst du selbst.

Professioneller Kundenservice

Unsere Experten stehen bereit, um Ihnen schnell und fachkundig zu helfen, sowohl online als auch in unserem physischen Geschäft. Fragen? Kontaktieren Sie uns gerne!

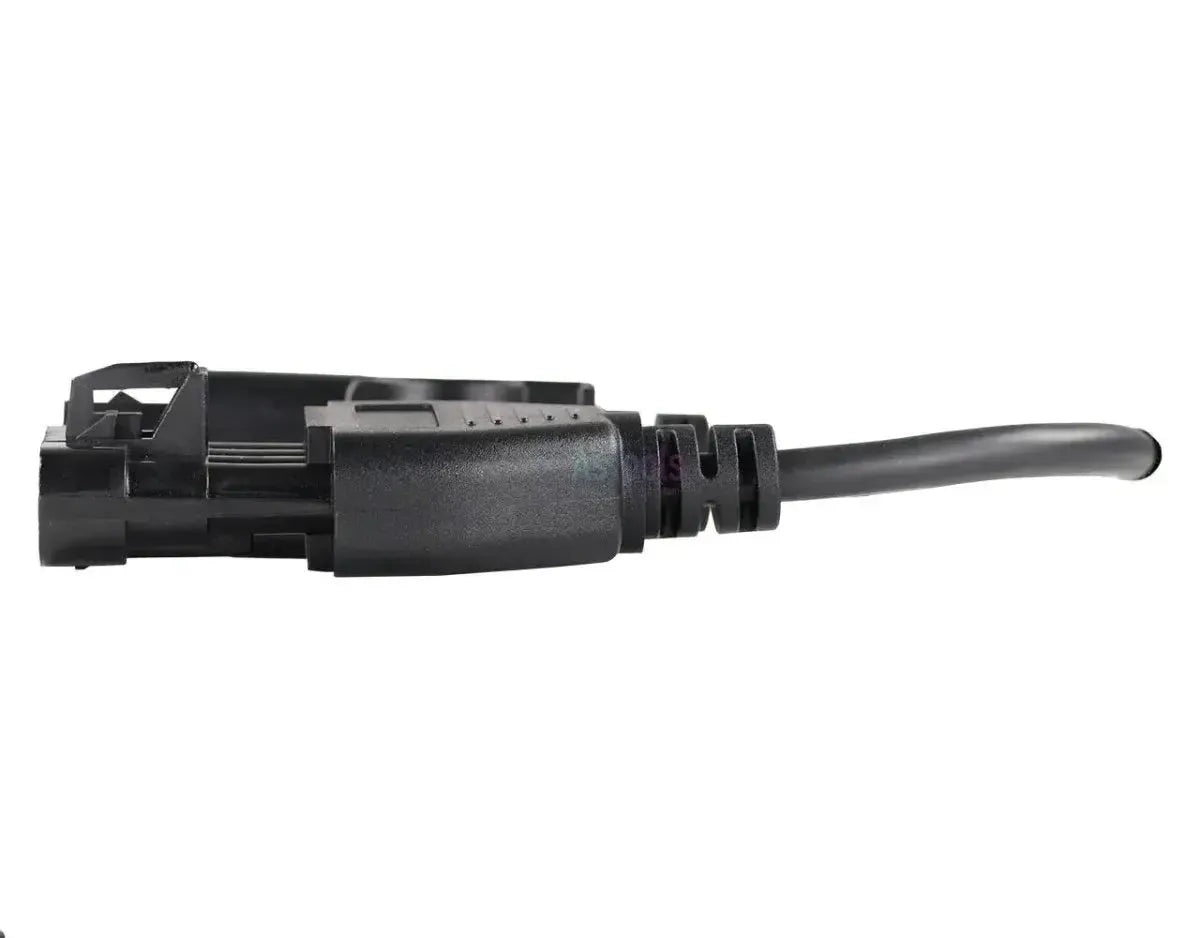

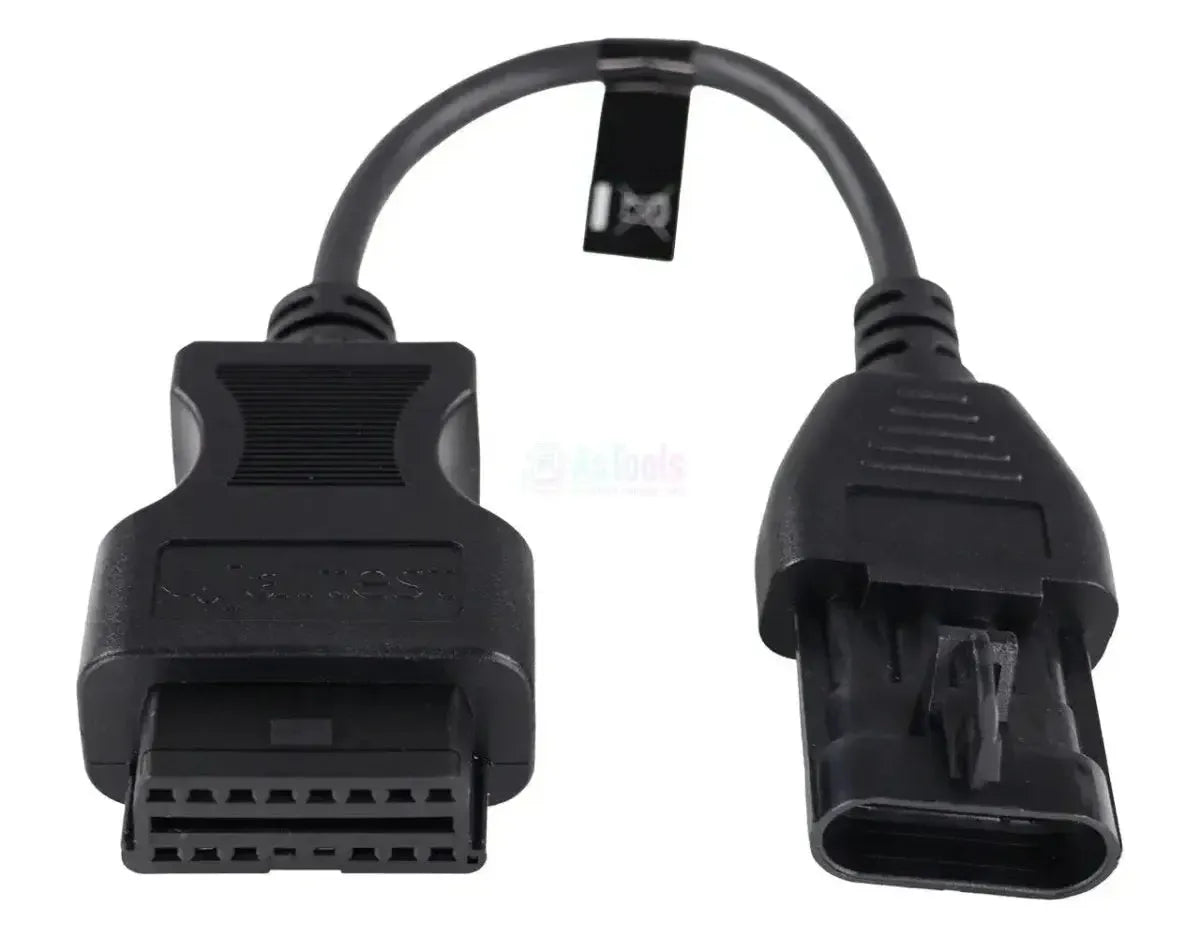

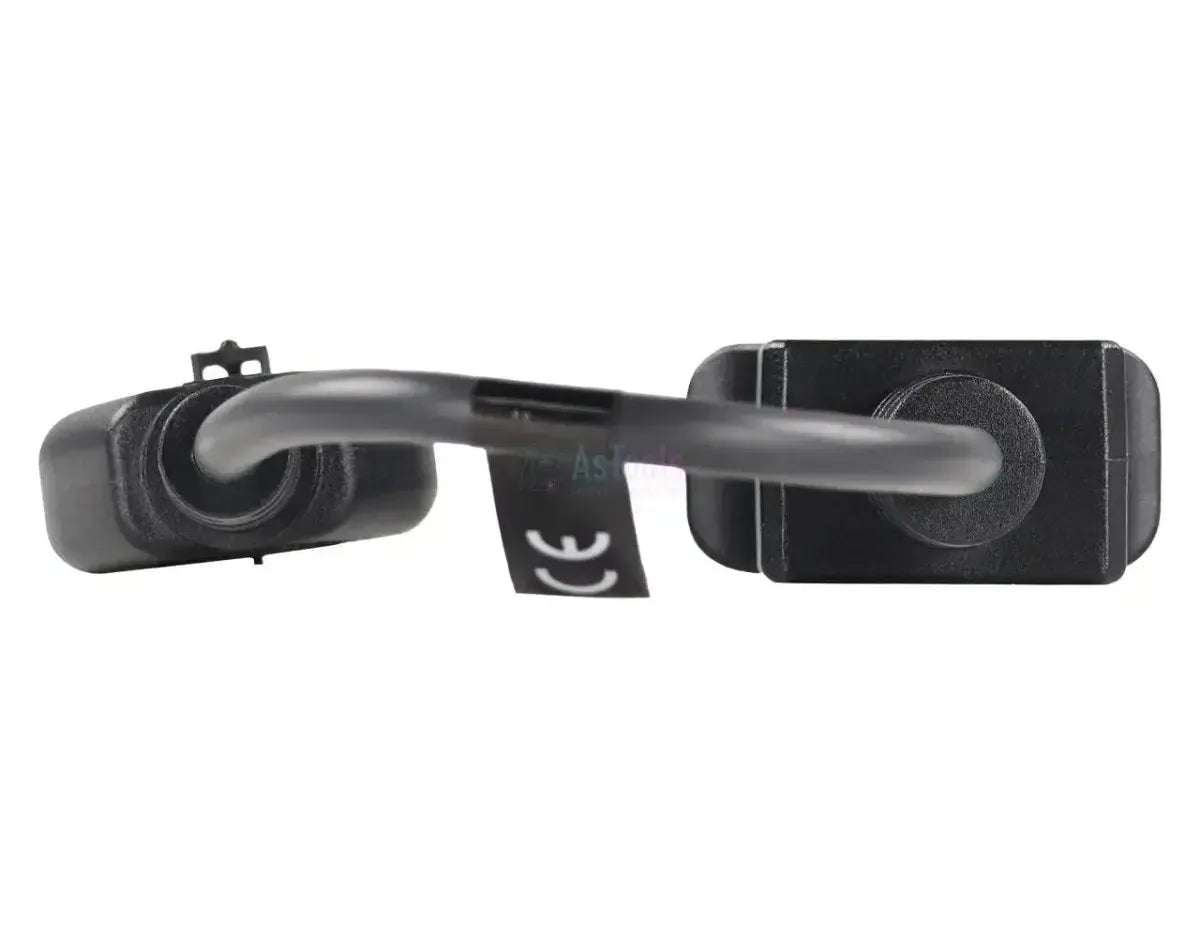

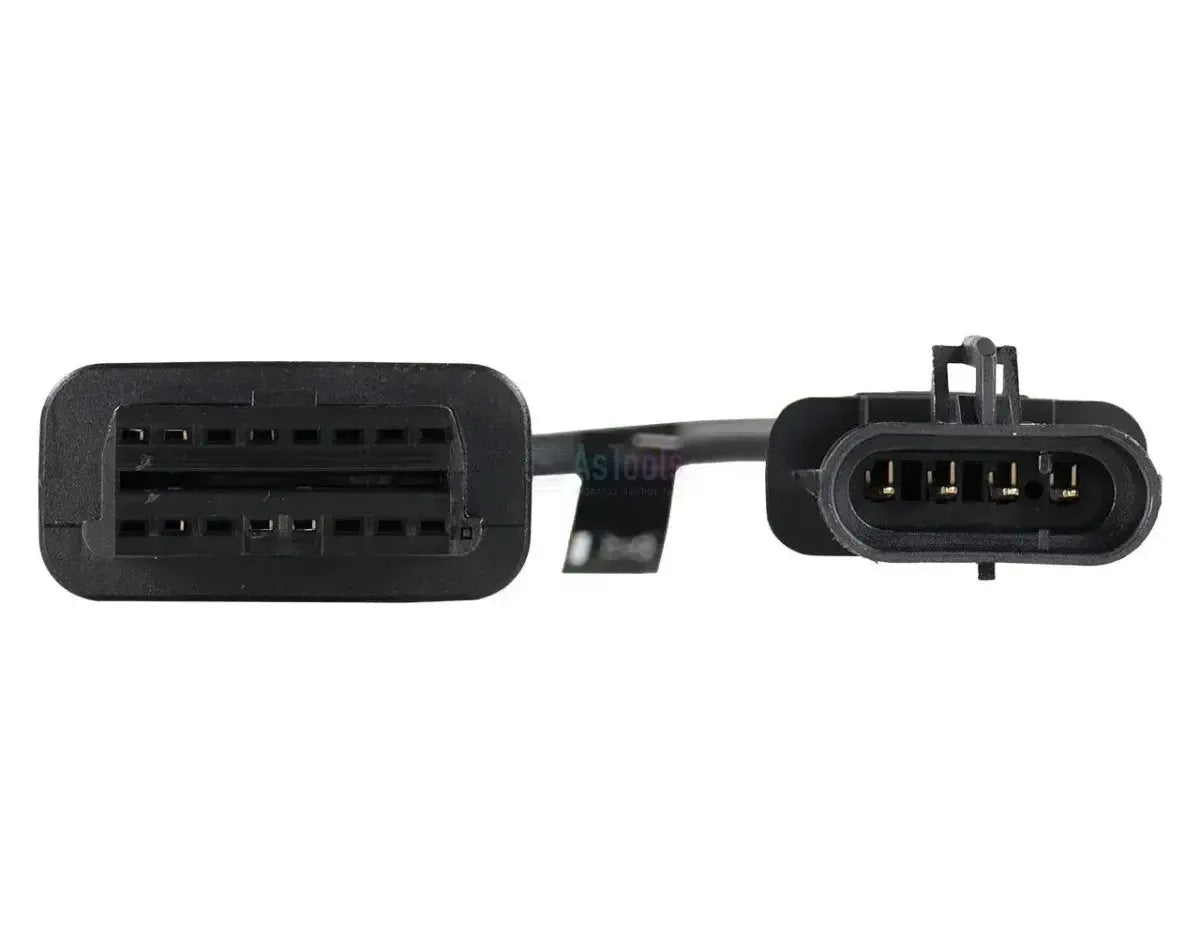

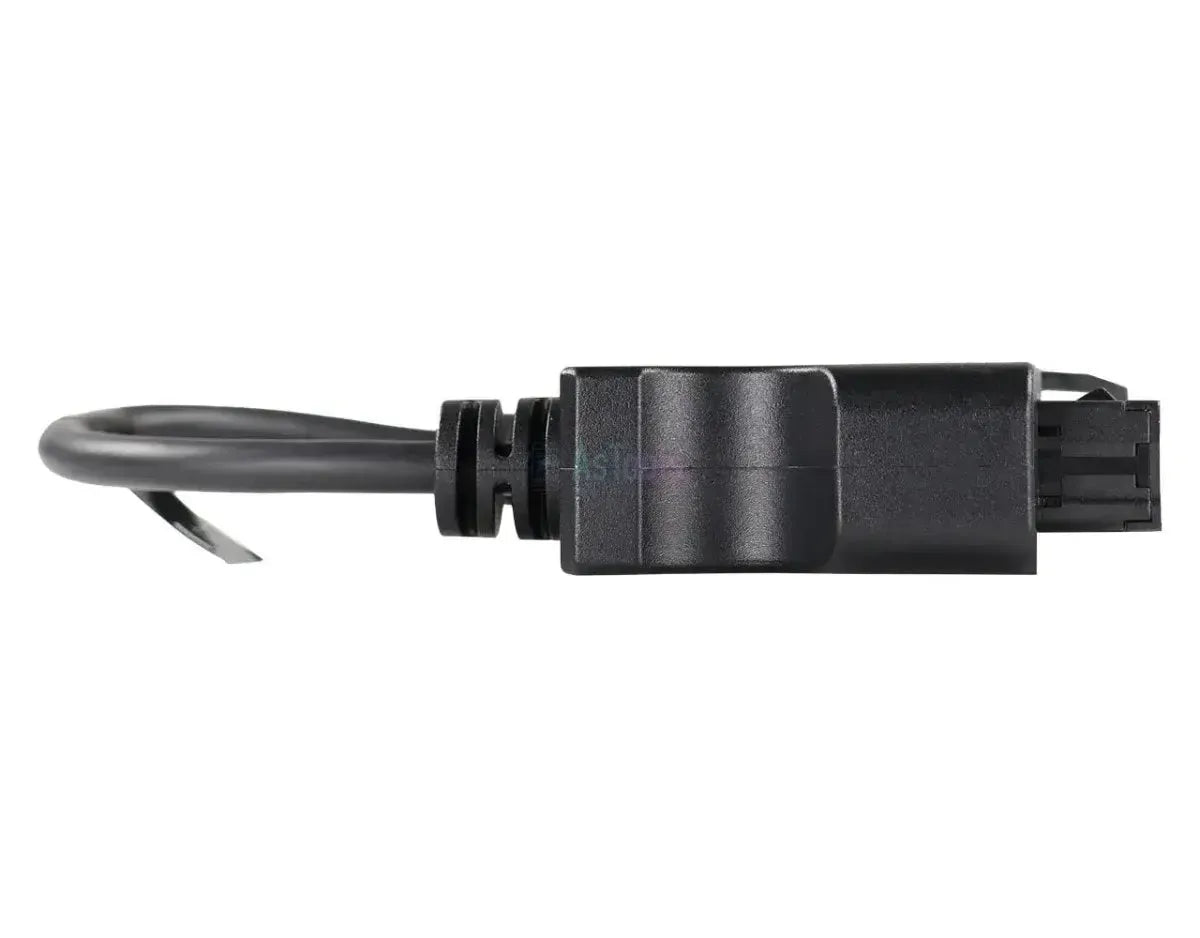

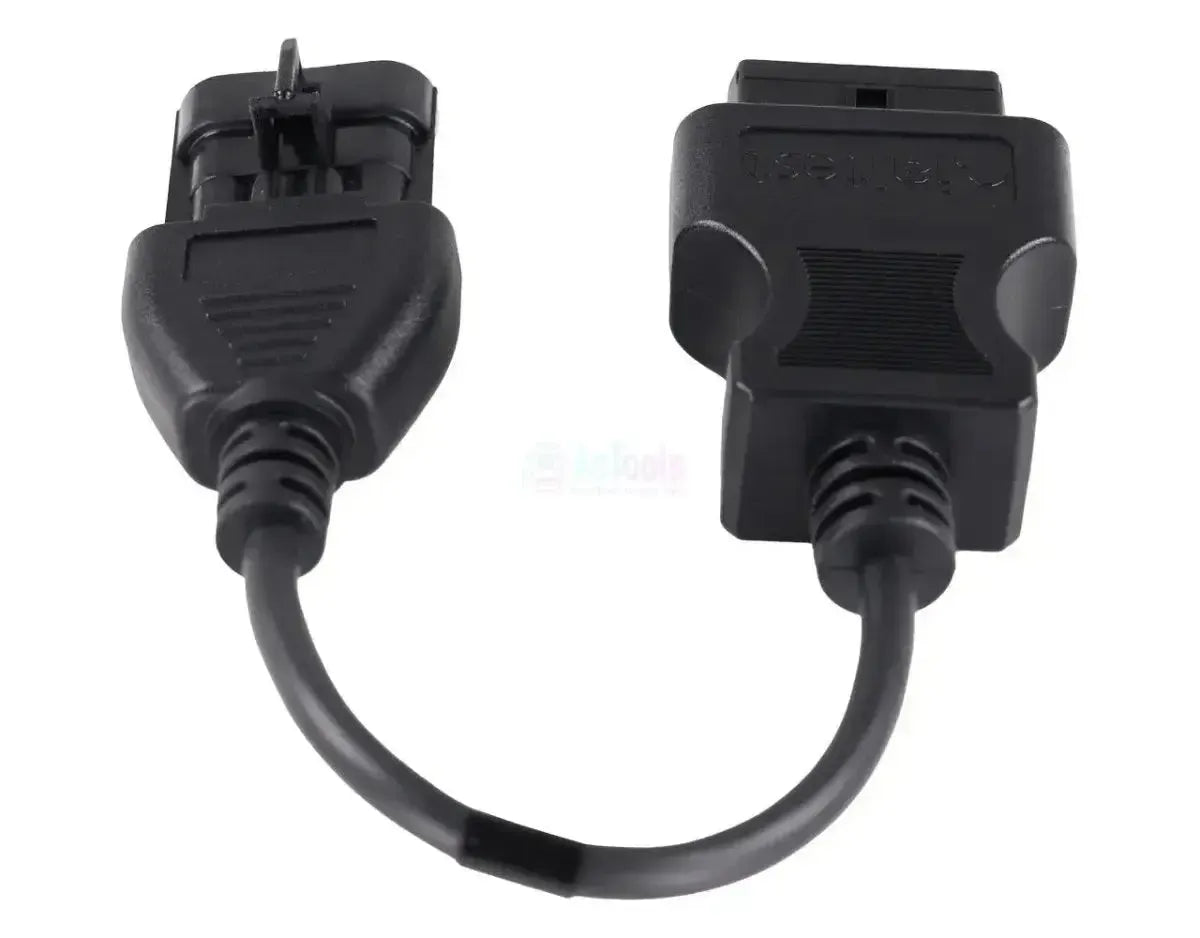

De Jaltest JDC603A koppelt de 4-pins diagnoseaansluiting van Mercury-scheepsmotoren aan de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Aan de motorzijde zit een brede, platte zwarte stekker met een afgeronde omhulling en een vergrendelingslip aan de bovenzijde. Mercury past dezelfde stekker toe op de buitenboordmotoren en op de MerCruiser-binnenboordmotoren. De kabel meet 28 tot 30 cm.

Achter deze aansluiting liggen de motorregelingen PCM-555 en ECM-555, de ECM-70 G3 en de ECM DFI van de Optimax-motoren. Daarnaast bereikt u de DTS G3 voor de digitale gas- en schakelbediening en de TVM G3 voor de koersregeling. Op de 555-regeleenheden krijgt u alle functies tot en met kalibratie en reset; op de DTS G3 leest Jaltest geen foutcodes. De kabel valt onder Jaltest Marine.

PLUSPUNTEN

✔Op de PCM-555 en ECM-555 staat de volledige functielijst: Foutcodes, meetwaarden, componentaansturing, parameters, kalibratie en reset.
✔Bereikt naast de motorregeling ook de DTS G3 voor de gas- en schakelbediening en de TVM G3 voor de koersregeling.
✔Eén kabel voor buitenboord en binnenboord: Mercury gebruikt deze 4-pins stekker op de buitenboordmotoren en op de MerCruiser-blokken.
✔Werkt zonder verlengkabel op de Jaltest Link V8.1 en op de V9.

AANDACHTSPUNTEN

✕Op de DTS G3 leest Jaltest geen foutcodes: Daar blijft het bij meetwaarden, kalibratie en live data.
✕Bij de ECM DFI van de Optimax-motoren ontbreken parameters, kalibratie en reset.
✕Alleen voor de brede 4-pins stekker: De 2-pins A9-aansluiting loopt via de JDC614A, de 10-pins MEFI-aansluiting via de JDC604.9 en de SmartCraft G3-aansluiting via de JDC617A.
✕Voor gebruik zijn een Jaltest Link en een actieve licentie voor Jaltest Marine nodig; die zitten niet bij de kabel.

Toepassingen en functionaliteiten

Via deze verbinding benadert u met de Jaltest-software de motorregeling van de Mercury-motor en de bedieningselektronica aan boord. De functieomvang verschilt per regeleenheid: Op de PCM- en ECM-555 krijgt u alle functies, op de DTS G3 de minste. Onderstaande eenheden komen uit de Mercury-dekking van Jaltest Marine.

Regeleenheden die u kunt benaderen

  • PCM-555 en G3: Motor, volledige functielijst.
  • ECM-555 en G3: Motor, volledige functielijst.
  • ECM-70 G3: Motor, volledige functielijst.
  • ECM DFI: Optimax, zonder parameters.
  • DTS G3: Gas en schakelen, geen foutcodes.
  • TVM G3: Koersregeling, foutcodes en live data.

Wat u kunt doen

  • Foutcodes: Lezen en na reparatie wissen.
  • Meetwaarden: Live volgen bij draaiende motor.
  • Componenten: Actuatoren rechtstreeks aansturen.
  • Parameters en reset: Op de PCM- en ECM-555.
  • Kalibratie: Op de 555-eenheden en de DTS G3.

Zo gebruikt u hem

  1. Stekker zoeken: Brede 4-pins stekker bij de motor.
  2. Aansluiten: Steek de JDC603A op de stekker.
  3. Link koppelen: OBD2-kant op de Jaltest-kabel.
  4. Contact aan: Zet het contact aan.
  5. Uitlezen: Kies Mercury en de motorserie.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het model. Deze kabel past op elke Mercury-motor met de 4-pins aansluiting, buitenboord en binnenboord. Jaltest Marine voert onderstaande series in de Mercury-dekking; of u de juiste kabel heeft, ziet u aan de brede platte stekker met de vergrendelingslip en niet aan het typenummer van de motor.

Mercury buitenboord:

  • Fourstroke-serie: 15 tot 300 pk, inclusief de Jet Fourstroke-uitvoeringen.
  • Verado-serie: 135 tot 600 pk.
  • Optimax-serie: 75 tot 250 pk.
  • Pro XS, Pro Max en SeaPro: 15 tot 500 pk.

Mercury MerCruiser binnenboord:

  • MPI- en MAG-uitvoeringen: Onder meer de 4.3, 5.0, 5.7, 6.2, 7.4, 8.1 en 8.2.
  • Overige: De 496 MAG, de Scorpion- en de Vazer-motoren.
💡
Goed om te weten: De aansluiting zit in de motorruimte, op of naast de motor. Mercury gebruikt drie diagnosestekkers naast elkaar: Deze brede 4-pins, een kleine ovale 2-pins met twee ronde openingen en een 10-pins MEFI-stekker met een dubbele rij pennen. Tel het aantal pennen op uw motor voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC603A) | Mercury 4-pins OBD - 16-pins OBD2 Verloopkabel | Motorboot

Technische Spezifikationen

Allgemein

Die Marke des Kabels oder Adapters. Sie muss häufig zur Marke Ihres Diagnosegeräts passen.Marke
Jaltest
Um welche Produktart es sich handelt: ein einzelnes Adapterkabel, ein Adapter ohne Kabel oder ein komplettes Set.Produktart
Adapterkabel

Geeignet für

Mit welcher Marke von Diagnosegeräten das Kabel funktioniert. Ein Kabel einer Marke passt meist nicht an Testern anderer Marken.Passendes Diagnosegerät
  • Jaltest
An welche Version der Jaltest Link Schnittstelle das Kabel passt. Einige Kabel funktionieren nur mit der neuesten V9.Jaltest Link Version
  • Link V8.1
  • Link V9
Welches Jaltest-Modul Sie für die Verwendung des Kabels benötigen. Ohne die passende Lizenz funktioniert das Kabel nicht.Jaltest-Softwaremodul
  • Marine

Anschlüsse

Der Stecker, der in die Diagnosebuchse des Fahrzeugs oder der Maschine gesteckt wird. Er muss exakt passen.Anschluss Fahrzeugseite
4-polig
Der Stecker auf der Seite Ihres Diagnosegeräts oder Ihrer Schnittstelle. Meist ein 16-poliger OBD2-Stecker.Anschluss Geräteseite
16-polig OBD2

Diagnosefunktionen

Sie sehen die aktuellen Messwerte der Sensoren, während das Fahrzeug läuft. Hilfreich bei der Fehlersuche.Live-Daten anzeigen

Maße und Gewicht

Steuergeräte
PCM-555, ECM-555, ECM-70 G3, ECM DFI, DTS G3, TVM G3
Referenznummer
JDC603A

Weitere Spezifikationen

Toepassing
Mercury buitenboord- en MerCruiser binnenboordmotoren met 4-pins diagnoseaansluiting
Lengte
28 - 30 cm
Onderdeel van kabelset
Marine-kabelset vessel (70002008), binnenboord (70002009) en buitenboord (70002025)
