Jaltest  |  SKU: 70001053

Jaltest (70001053) | Marine Kit Hardware Kompakter Koffer

€1.572,95 inkl.
€1.299,96 exkl.

Garantie direkt über AsTools

Wir bearbeiten Garantieansprüche selbst, schnell und ohne Einschaltung des Herstellers. Dank unseres eigenen Ersatzteillagers und technischer Expertise können wir dir in der Regel sofort helfen. Nur in Ausnahmefällen senden wir das Produkt dennoch an den Lieferanten weiter.

2 Jahre Garantie auf alle Produkte

Alle unsere Produkte werden mit 2 Jahren Herstellergarantie geliefert. So bist du für langfristige Qualität und Service abgesichert.

Einfach zurückgeben

Du kannst deine Rücksendung ganz einfach über dein Konto beantragen. Wir senden dir das Rücksendeetikett per E-Mail zu. Die Rücksendekosten trägst du selbst.

Professioneller Kundenservice

Unsere Experten stehen bereit, um Ihnen schnell und fachkundig zu helfen, sowohl online als auch in unserem physischen Geschäft. Fragen? Kontaktieren Sie uns gerne!

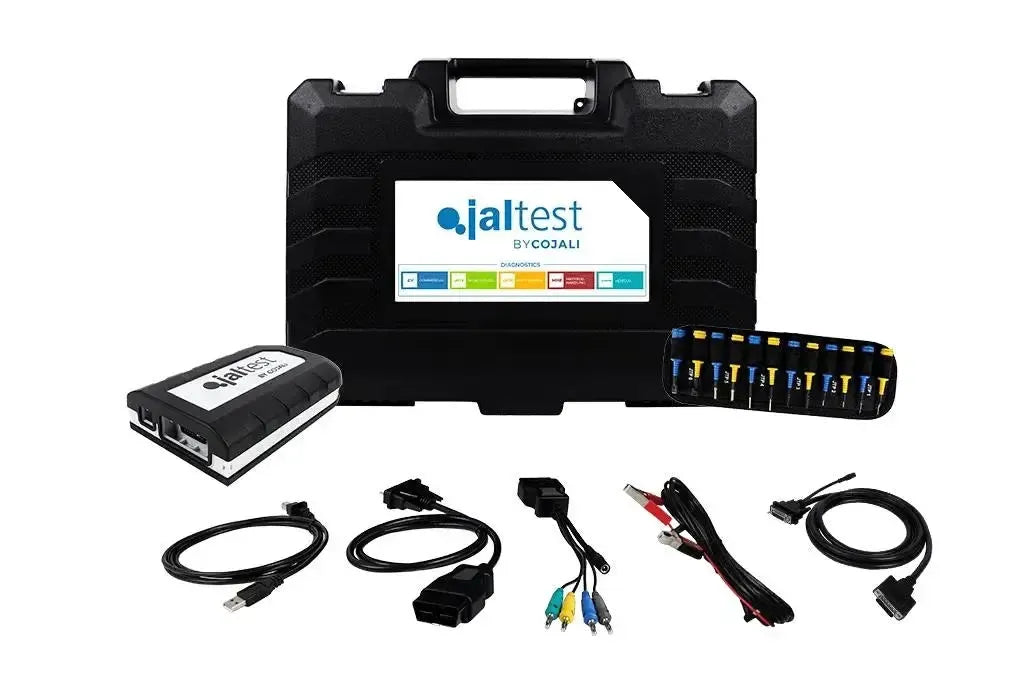

Das Jaltest Marine Kit (70001053) ist die Hardwarebasis für die Diagnose an Boots- und Schiffsmotoren. Im Koffer befinden sich der Jaltest Link V9 (70001015), das Multipin-Kit 70002007, das OBD2-Kabel JDC213.9, das Anschlusskabel JDC107.9B zum PC und das Verlängerungskabel JDC100B mit 250 cm. Alles ist in der Compact Hardcase 70003015 mit 505 × 381 × 146 mm untergebracht.

Was dieses Kit für den Einsatz auf dem Wasser geeignet macht, ist das Verlängerungskabel JDC100B mit 250 cm. An Bord liegt der Motor selten in Reichweite des Ortes, an dem Sie den Laptop abstellen können. Das Multipin-Kit 70002007 enthält zwanzig Multipins und das Versorgungskabel JDC10AM2 für die Batterie. Die eigentliche Diagnose übernimmt die Jaltest-Software mit einem Marine-Modul auf einem Windows-PC.

PLUSPUNKTE

✔Das Verlängerungskabel JDC100B mit 250 cm schafft Abstand zwischen dem Motorraum und dem Platz, an dem der Laptop steht.
✔Mit den zwanzig Multipins (JTP01 bis JTP10 in Blau und Gelb) und dem Anschlusskabel JTP101 erreichen Sie auch einen Steckverbinder, für den es kein fertiges Kabel gibt.
✔Mit dem JDC213.9 schließen Sie direkt an eine 16-polige OBD2-Buchse an, sofern diese an Bord vorhanden ist.
✔Der Koffer enthält alle vier Marine-Module: Komplett, Binnenbord, Außenbord und Jetski.

HINWEISE

✕Im Koffer befinden sich keine herstellerspezifischen Adapterkabel. Für Volvo Penta, Mercury, Yamaha oder Suzuki benötigen Sie einzelne JDC-Kabel oder einen Marine-Kabelsatz.
✕Das Multipin-Kit 70002007 enthält ein Versorgungskabel, das JDC10AM2 mit Batterieklemmen. Ein Kabel für den Zigarettenanzünder ist nicht enthalten.
✕Die Hardware führt selbst keine Diagnose durch. Sie benötigen die Jaltest-Software mit einer Lizenz für ein Marine-Modul auf einem Windows-PC.
✕Arbeiten Sie auch an Nutzfahrzeugen, Landmaschinen oder im innerbetrieblichen Transport, kommen dafür die Kits 70001052, 70001060 und 70301001 infrage.

Anwendungen und Funktionen

Dieses Kit verbindet einen Windows-PC mit Jaltest-Software mit den Steuergeräten von Boots- und Schiffsmotoren. Der Jaltest Link V9 leitet das Signal des Motors an den PC weiter; die Kabel bestimmen, wo Sie angeschlossen werden: an einer 16-poligen OBD2-Buchse oder über die Multipins an einem abweichenden Steckverbinder.

Was im Koffer enthalten ist

  • Link V9 (70001015): Schnittstelle, DB26 und USB-C.
  • Multipin-Kit (70002007): Multipins und JDC10AM2.
  • JDC213.9: DB26 auf 16-polig OBD2.
  • JDC107.9B: Link V9 auf USB-C.
  • JDC100B: Verlängerungskabel, 250 cm.
  • 70003015: Kompakter Koffer.

Was Sie tun können

  • Fehlercodes: Auslesen und löschen.
  • Live-Daten: Am Kai oder bei der Probefahrt.
  • Komponenten: Ventile und Relais ansteuern.
  • Multipins: Abweichenden Steckverbinder kontaktieren.
  • Versorgung: Spannung der Batterie.

So verwenden Sie es

  1. Software starten: Öffnen Sie Jaltest auf dem Windows-PC.
  2. Link verbinden: Verbinden Sie die Link V9 über das JDC107.9B.
  3. Kabel auswählen: Nehmen Sie das JDC213.9 oder die Multipins.
  4. Anschließen: Schließen Sie an, gegebenenfalls über das JDC100B.
  5. Auslesen: Wählen Sie Marke und Motor im Marine-Modul.

Kompatible Fahrzeuge und Anwendungen

Maßgeblich ist das Software-Modul, nicht der Koffer. Diese Hardware umfasst alle Marine-Module von Jaltest. Welche Marken und Systeme Sie auslesen können, hängt vom gewählten Modul ab; bei Motoren mit einem herstellereigenen Steckverbinder sind die Multipins oder ein einzelnes JDC-Kabel hilfreich.

Wasserfahrzeuge und Motoren:

  • Binnenbordmotoren: Modul Binnenbord oder Komplett.
  • Außenbordmotoren: Modul Außenbord oder Komplett.
  • Wassermotorräder: Modul Jetski oder Komplett.
  • Stationäre Motoren an Bord: Aggregate und Hilfsmotoren.
💡
Gut zu wissen: Die kompakten Hardwarekoffer von Jaltest verwenden alle dieselbe Compact Hardcase 70003015 und sehen von außen gleich aus. Diese Marine-Ausführung erkennen Sie am langen Verlängerungskabel JDC100B und am Multipin-Kit 70002007. Prüfen Sie bei Erhalt, ob sich diese beiden im Koffer befinden.

Lieferumfang

  • 1x Jaltest Link V9 Schnittstelle (70001015)
  • 1x Multipin Kit Jaltest Marine (70002007)
  • 1x Jaltest (JDC213.9) | Link V9 26-polige DB26 – 16-polige OBD2 Adapterkabel | Schnittstelle
  • 1x Jaltest (JDC107.9B) | Link V9 – USB-C Adapterkabel | Schnittstelle
  • 1x Jaltest (JDC100B) | Link V9 26-polige DB26 Verlängerungskabel (250 cm) | Schnittstelle
  • 1x Jaltest (70003015) | Compact Hardcase

Technische Spezifikationen

Allgemein

Der Hersteller des Diagnosesets. So wissen Sie, welche Software und welche Teile dazu passen.Marke
Jaltest (Cojali)
Um welche Art von Produkt es sich handelt, zum Beispiel ein komplettes Hardwareset zum Auslesen von Fahrzeugen.Setart
Hardwareset für die Fahrzeugdiagnose
Für welche Fahrzeuge und Maschinen das Set gedacht ist. Wählen Sie das Set, das zu den Reparaturen in Ihrer Werkstatt passt.Fahrzeugarten
  • Boote

Inhalt

Wie viele Einzelteile im Set enthalten sind, etwa Schnittstelle, Kabel und Koffer.Anzahl der Teile
6 Teile
Welches Set loser Pins enthalten ist. Damit können Sie auch Stecker anschließen, für die kein fertiges Kabel verfügbar ist.Multipin-Kit
Multipin Kit 70002007
Wie lang das mitgelieferte Verlängerungskabel ist. Mit einem längeren Kabel erreichen Sie den Anschluss in großen Fahrzeugen leichter.Länge des Verlängerungskabels
250 cm
Ob ein Kabel zur separaten Stromversorgung der Schnittstelle enthalten ist, praktisch, wenn das Fahrzeug selbst keine Spannung liefert.Separates Netzkabel

Koffer

Länge, Breite und Höhe des Aufbewahrungskoffers. Hilfreich, um zu prüfen, ob er in Ihre Werkstatt oder Ihren Servicewagen passt.Abmessungen des Koffers
505 x 381 x 146 mm
In welcher Art von Koffer das Set geliefert und aufbewahrt wird.Kofferart
Kompakter Koffer
Referenznummer
70.001.053

Weitere Spezifikationen

Inhalt
Jaltest Link V9 (70001015), Multipin-Kit 70002007, JDC213.9, JDC107.9B, JDC100B, Koffer 70003015
Schnittstelle
Jaltest Link V9, 26-polige DB26 zum Kabel, USB-C zum PC
Multipin-Kit 70002007
Zwanzig Multipins JTP01 bis JTP10, JTP101, JDC10AM2
Verlängerungskabel
JDC100B, 250 cm
Zur Verwendung erforderlich
Jaltest-Software mit Lizenz für ein Marine-Modul, Windows-PC
Teil von
Die Auslesegeräte Marine Komplett, Binnenbord, Außenbord und Jetski
