Jaltest Marine (Jetski) Diagnosegerät

Toepassingen en functionaliteiten

Deze set verbindt uw Windows-pc met Jaltest-software met de regeleenheden van de waterscooter, zoals de Yamaha ECM EFI, de Sea-Doo ECM en de Kawasaki ECU DFI voor de directe brandstofinspuiting. De Jaltest Link V9 gaat op de diagnoseaansluiting van de motor, via de JDC213.9 op de 16-polige OBD-aansluiting of via een merkeigen kabel. Bij het systeem waar u aan werkt zit een naslagwerk met schema's, storingszoekers en onderhoudsgegevens.

Systemen die u kunt benaderen

• Motorregeling: Yamaha, Sea-Doo en Kawasaki.
• Rem en achteruit: Sea-Doo iBR, Yamaha RiDE met SCU.
• Sleutelsysteem: D.E.S.S. van Sea-Doo.
• Multiplexmodule: Sea-Doo MPEM, stroom en beveiliging.
• Instrumentenpaneel: Sea-Doo INS.
• Stuurinrichting: Stuurhoeksensor voor iBR en RiDE.
• Gasklep: Gaskleppositiesensor (TPS).

Wat u kunt doen

• Foutcodes: Actief, inactief en permanent.
• Meetwaarden: Toerental, brandstofdruk, gasklep.
• Aansturen: Injectoren, pomp, iBR en RiDE.
• ECU-gegevens: Serienummer, softwareversie, draaiuren.
• Sleutels: Normaal, leersleutel of huursleutel.
• Kalibreren: Het iBR, RiDE, stuurhoek en TPS.
• Onderhoud: Onderhoudsteller terugzetten.

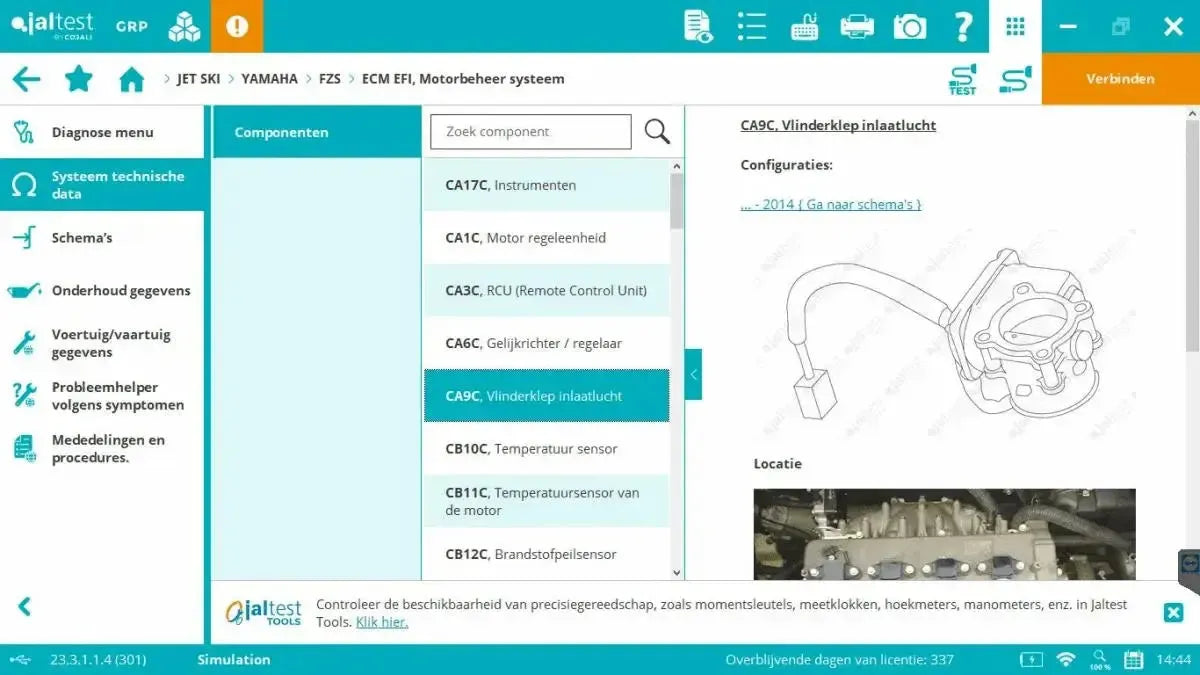

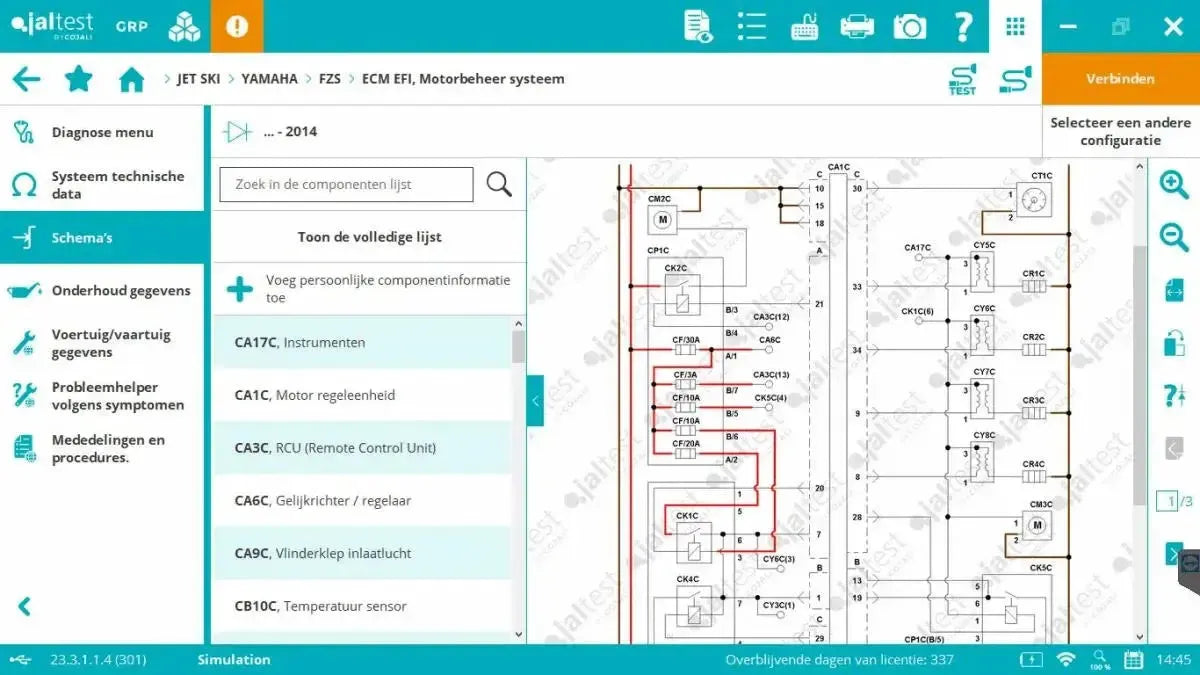

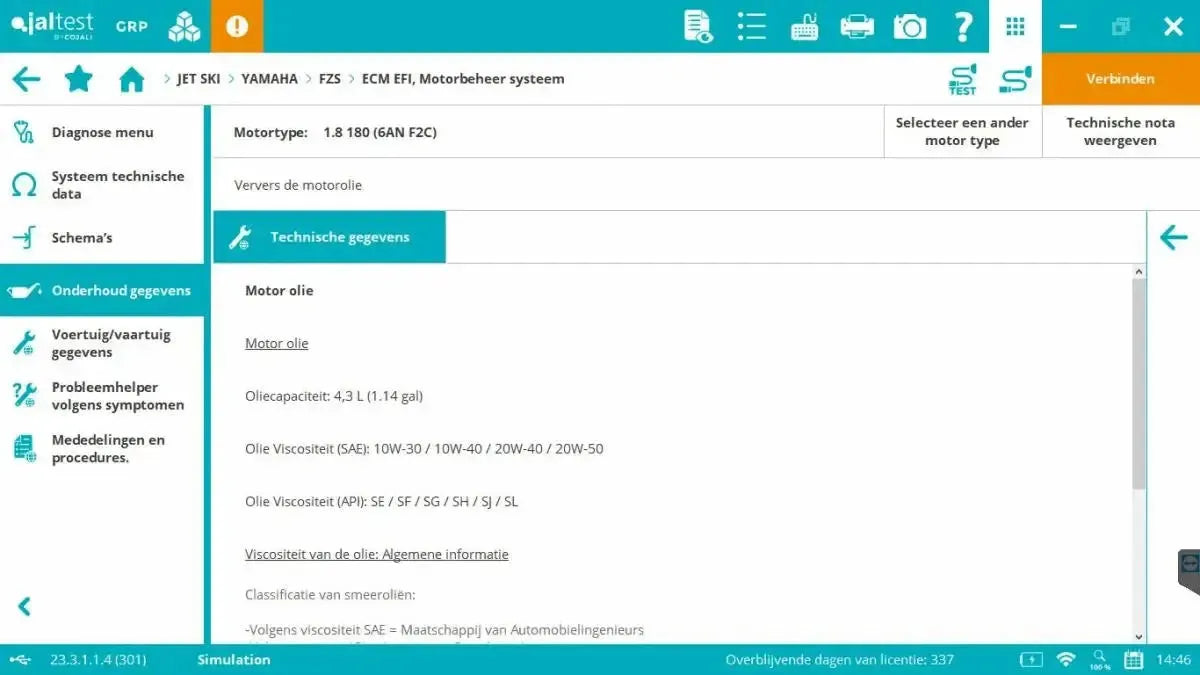

• Naslag: Schema's, storingszoeker, bulletins.

Zo gebruikt u hem

1. Ontvangen: Zodra u hem heeft, activeren wij de module op de Link.
2. Installeren: Zet Jaltest op uw Windows-pc, op maximaal vijf pc's.
3. Aansluiten: Link via de JDC100B en de JDC213.9 of een merkkabel op de diagnoseaansluiting.

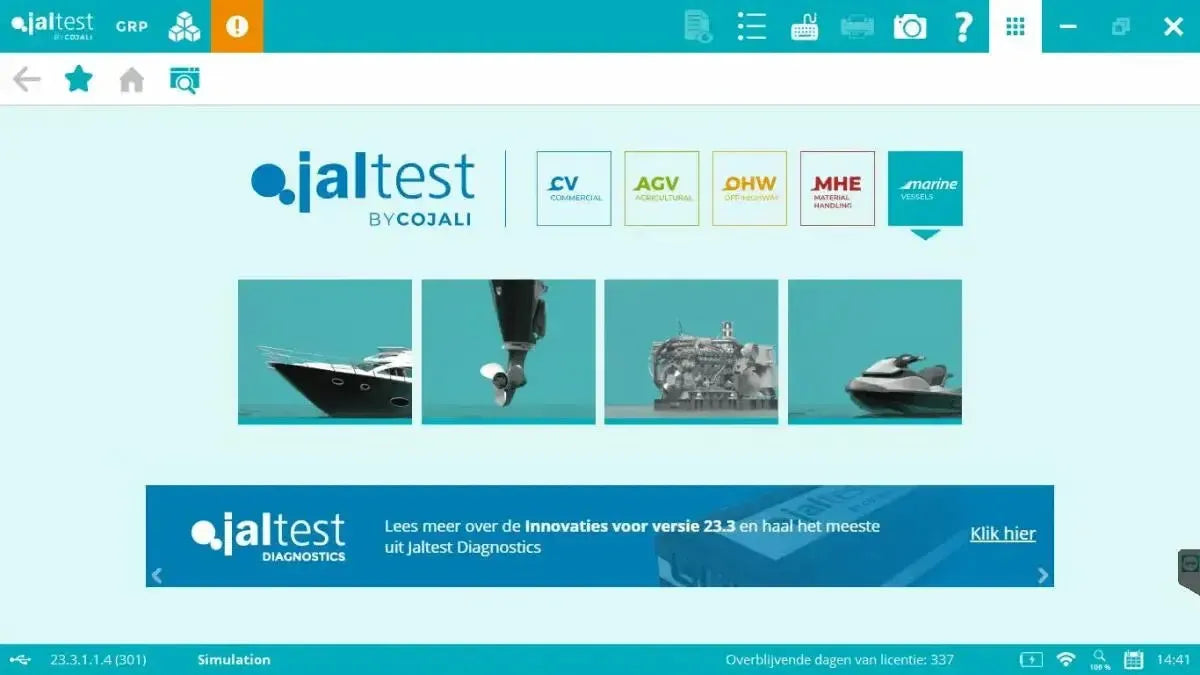

4. Uitlezen: Kies merk en systeem in Jaltest Marine Jetski.
5. Registreren: Registreer na elke update en elk half jaar.

Compatibele voertuigen en toepassingen

Bepalend is de softwaremodule, niet de koffer. De vier Marine-uitleesapparaten delen dezelfde koffer en dezelfde Jaltest Link V9; deze set dekt met Jaltest Marine Jetski alleen de waterscooter, ook jetski of PWC genoemd. Een merk in de lijst betekent dat er dekking is, niet dat elk model en bouwjaar volledig wordt ondersteund. De indeling per werelddeel gaat over het land van herkomst van het merk en niet over de huidige eigenaar. Europees is inclusief het Verenigd Koninkrijk, Turkije en Rusland; Japan, Zuid-Korea en India vallen onder Aziatisch, en motorenbouwers krijgen de regio van hun eigen land.

Europees (1):

• H: HSR-Benelli.

Aziatisch (3):

• H t/m Y: Honda, Kawasaki en Yamaha.

Amerikaans (1):

• S: Sea-Doo (BRP).

De vier Marine-sets

Het verschil tussen de vier Marine-uitleesapparaten zit volledig in de softwaremodule.

• Marine Compleet: Binnenboordmotoren, buitenboordmotoren, stationaire motoren en waterscooters, met 38, 15, 27 en 5 merken.
• Marine Binnenboord: Alleen binnenboordmotoren, hekaandrijvingen en generatoren, met 38 merken.
• Marine Buitenboord: Alleen buitenboordmotoren, met 15 merken.
• Marine Jetski: Alleen waterscooters, met 5 merken. Dit is de set op deze pagina.

Kabels en computer

In de koffer zit de 16-polige OBD-kabel JDC213.9 voor de standaardaansluiting. Voor een merkeigen diagnosestekker heeft u een losse kabel nodig.

• Waterscooter-kabelset (29985): Zes artikelen: JDC602A, JDC610A, JDC641M, JDC660M, JDC661M en JDC662M. De set wordt geleverd bij de Compleet- en de vaartuiguitvoering; bij deze module vraagt u de kabels los aan.
• Diagnosekabels: JDC602A voor de 6-polige stekker van de Sea-Doo, die iBR, MPEM, ECM en INS ontsluit, en JDC610A voor de 4-polige stekker van de Kawasaki met de ECU DFI erachter.
• Sleutelprogrammeren: JDC660M voor de D.E.S.S.-sleutels van Sea-Doo, JDC661M voor Yamaha en JDC662M voor Kawasaki. Dat zijn sleutelposten, geen diagnosekabels.
• Yamaha-diagnosekabel: JDC601A zit niet in de Waterscooter-kabelset, maar in de vaartuigkabelset 70002008 en de buitenboordkabelset 70002025.
• Verlengkabel JDC100B: De 250 cm lange kabel uit de koffer geeft speling tussen de waterscooter en de plek waar de laptop staat.
• Computer: De software draait op Windows. Cojali levert de Jaltest Rugged PC en de A140 Rugged PAD; beide staan los in onze webshop.

Licentie en verlenging

De software-licentie loopt twaalf maanden vanaf de activering en wordt daarna jaarlijks verlengd met de update-licentie (74602005). Zolang de licentie loopt, krijgt u alle nieuwe softwareversies en houdt u toegang tot de technische informatie.

• Looptijd: Twaalf maanden vanaf de activering.
• Verlenging: Jaarlijks, met de update-licentie (74602005), telkens voor opnieuw twaalf maanden. Wij activeren de update-licentie binnen één werkdag op het serienummer van uw Jaltest Link; geef dat serienummer bij de bestelling door in het opmerkingenveld.
• Op tijd verlengen: Verlengt u binnen vijftien dagen na de vervaldatum, dan loopt de nieuwe periode door vanaf die vervaldatum; daarna gaat hij in op de dag van verlenging.
• Installaties: Maximaal vijf pc's. De Jaltest-hardware is altijd nodig om de software te draaien.
• Registratie: Bij de activering, na elke nieuwe softwareversie en verder elk half jaar. Blijft de registratie uit, dan blokkeert de software.
• Module bijkopen: Een later bijgekochte module wordt gelijkgetrokken met uw lopende licentie; u betaalt naar rato.
• Niet verlengen: De diagnose blijft werken op de laatst geïnstalleerde versie, maar de toegang tot de technische informatie vervalt. Cojali ondersteunt een verlopen licentie nog een jaar.

Verpakkingsinhoud

• 1x Jaltest Link V9 interface (70001015)
• 1x Multipin Kit Jaltest Marine (70002007)
• 1x Jaltest (JDC213.9) | Link V9 26-pins DB26 – 16-pins OBD2 Verloopkabel | Interface
• 1x Jaltest (JDC107.9B) | Link V9 – USB-C Verloopkabel | Interface
• 1x Jaltest (JDC100B) | Link V9 26-pins DB26 Verlengkabel (250 cm) | Interface
• 1x Jaltest (70003015) | Compact Hardcase
• 1x Jaltest (74502005) | Marine (Jetski) | Software-activatie
• 1x Jaltest (74502017) | Marine (Jetski) | Software-licentie
• 1x Jaltest INFO Online Marine (29479)
