Jaltest  |  SKU: JDC552A

Jaltest (JDC552A) | Linde 7-poliges OBD – 16-poliges OBD2 Adapterkabel | Hebe- und Hebewerkzeuge

€126,95 inkl.
€104,92 exkl.

Garantie direkt über AsTools

Wir bearbeiten Garantieansprüche selbst, schnell und ohne Einschaltung des Herstellers. Dank unseres eigenen Ersatzteillagers und technischer Expertise können wir dir in der Regel sofort helfen. Nur in Ausnahmefällen senden wir das Produkt dennoch an den Lieferanten weiter.

2 Jahre Garantie auf alle Produkte

Alle unsere Produkte werden mit 2 Jahren Herstellergarantie geliefert. So bist du für langfristige Qualität und Service abgesichert.

Einfach zurückgeben

Du kannst deine Rücksendung ganz einfach über dein Konto beantragen. Wir senden dir das Rücksendeetikett per E-Mail zu. Die Rücksendekosten trägst du selbst.

Professioneller Kundenservice

Unsere Experten stehen bereit, um Ihnen schnell und fachkundig zu helfen, sowohl online als auch in unserem physischen Geschäft. Fragen? Kontaktieren Sie uns gerne!

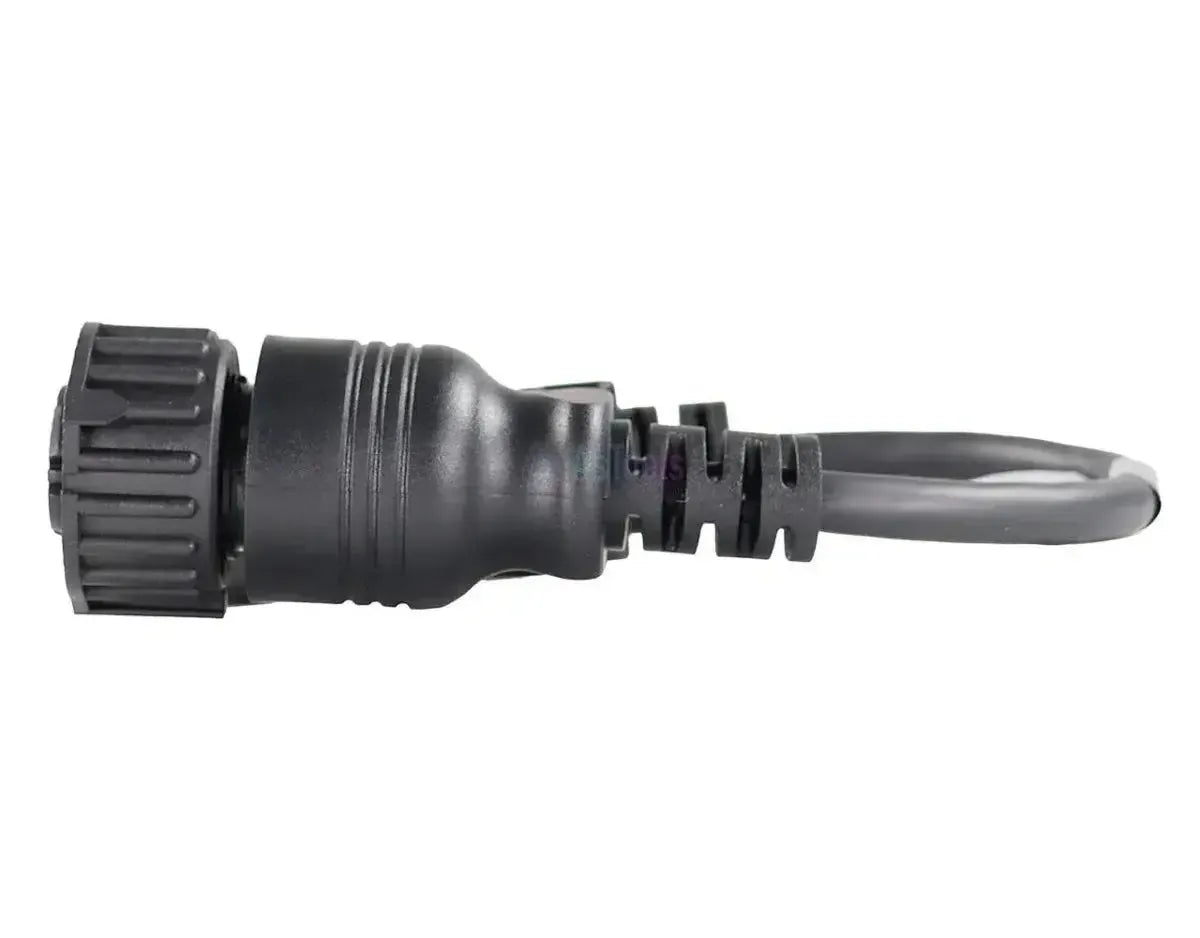

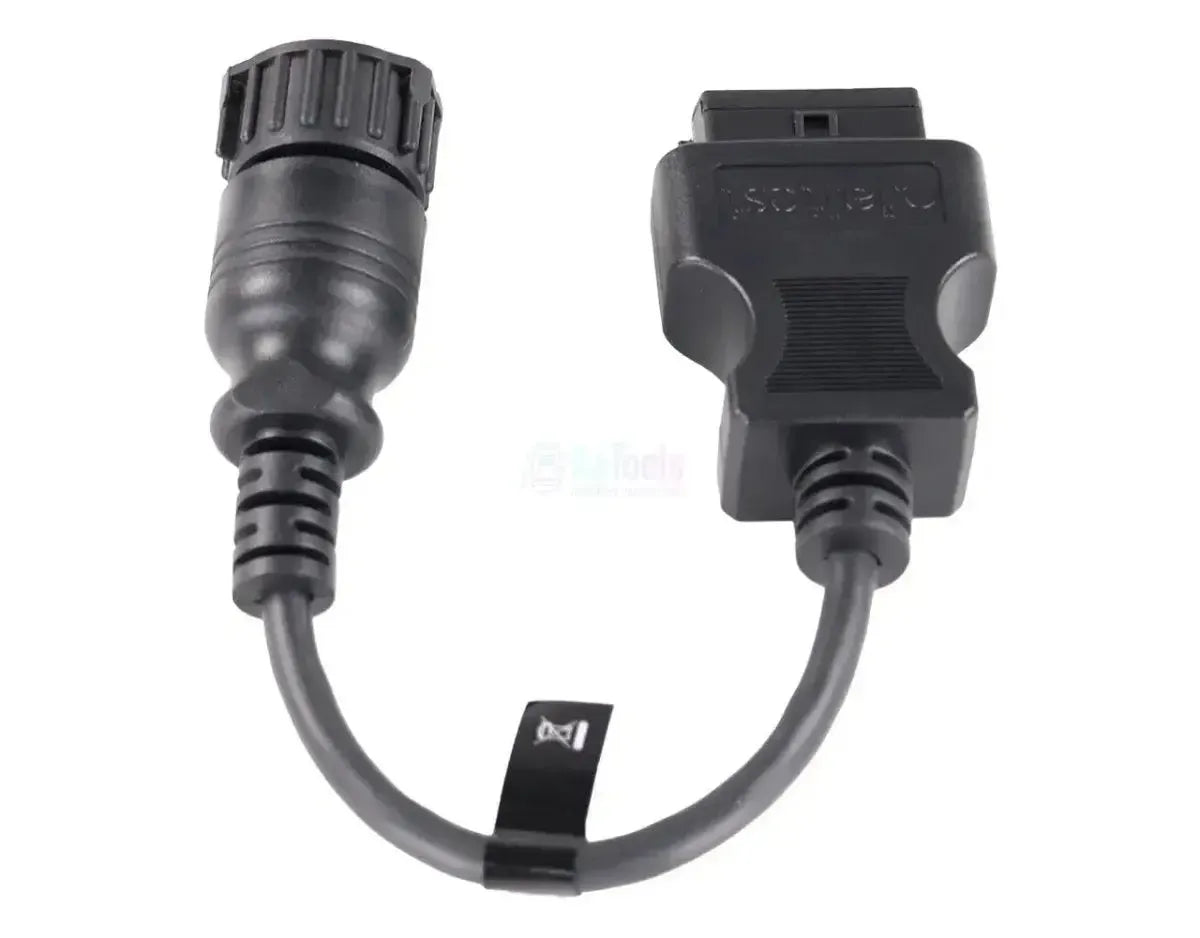

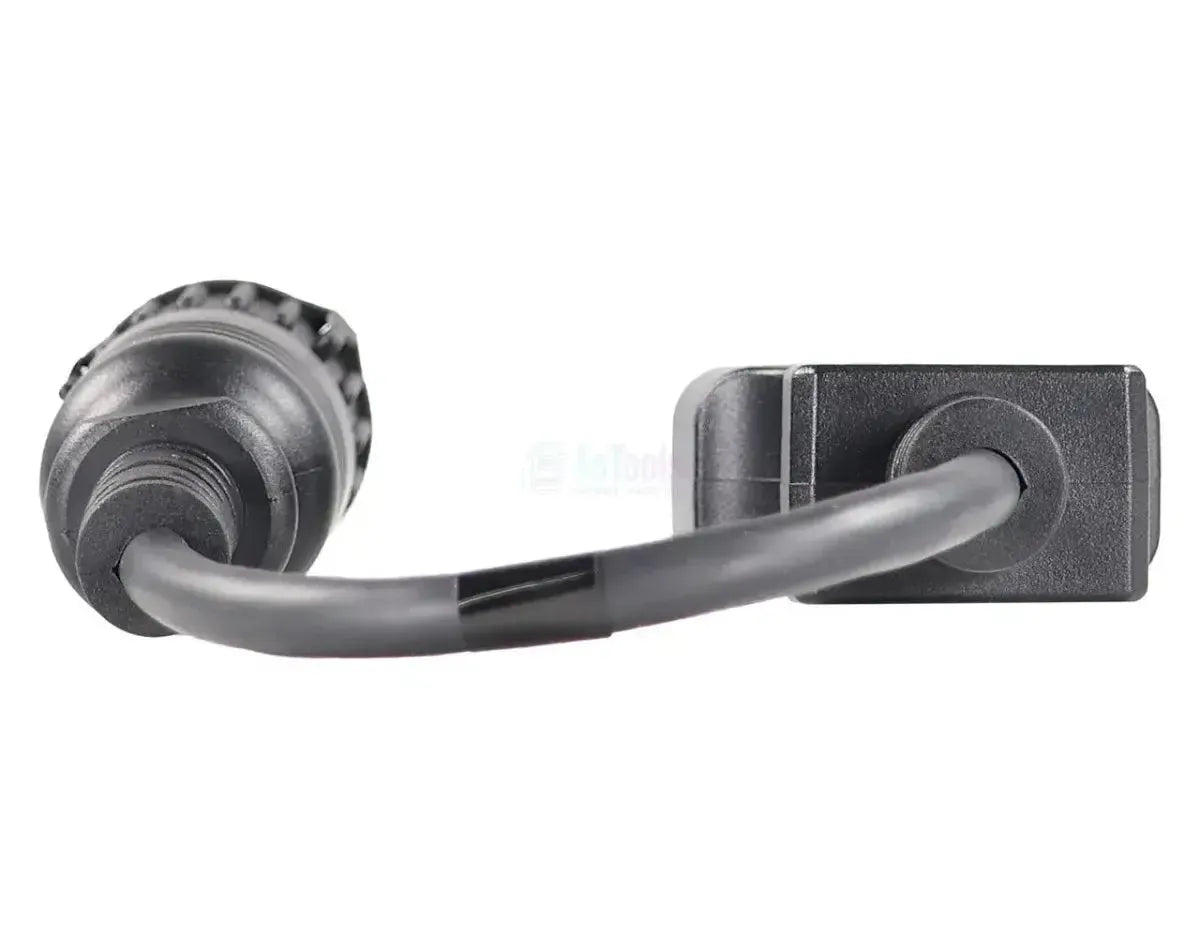

Das Jaltest JDC552A ist das Diagnosekabel für Linde-Gabelstapler; es verbindet den runden 7-poligen Anschluss mit dem 16-poligen OBD2-Eingang Ihres Jaltest-Diagnosekabels. Auf der Fahrzeugseite sitzt der herstellereigene runde 7-polige Stecker, der sich im Bedienraum des Staplers befindet; auf der Schnittstellenseite sitzt der 16-polige OBD2-Stecker des Jaltest Link.

Mit dieser Verbindung liest die Jaltest-Ausrüstung das komplette Linde-CAN-Netzwerk aus: Neben der Motorsteuerung sind dort die Fahrsteuerung LTC, die Hydrauliksteuerung LHC, das Display LDC und die Rußfiltersteuerung LPF angebunden, und bei den elektrischen Baureihen die Leistungsmodule HPM und TPM. Bei LTC, LHC und LDC sind die Messwerte begrenzt, während die Dieselmotorsteuerungen die umfangreichere Liste liefern. Interne Flurförderzeuge waren nie OBD-pflichtig, weshalb Linde diesen Stecker auch bei neueren Baureihen verwendet. Das Kabel fällt unter Jaltest MHE (Material Handling Equipment).

VORTEILE

✔Erreicht das komplette Linde-CAN-Netzwerk: Fahrsteuerung LTC, Hydrauliksteuerung LHC und Display LDC.
✔Deckt die aufeinanderfolgenden Dieselsteuerungen EDC 15 VM, EDC 16 U31 und EDC 17 CP20 (CJDA und CPY) sowie die GCP-Steuerung der LPG-Ausführungen ab.
✔Auch einsetzbar bei den elektrischen Baureihen, wo die Leistungsmodule HPM und TPM die Stelle der Motorsteuerung einnehmen.
✔Wartungsdaten über das LDC-Display und die Dieselmotorsteuerungen.

WICHTIGE HINWEISE

✕Bei LTC, LHC und LDC sind die Messwerte begrenzt; nicht alle Sensorwerte werden übertragen.
✕Bei der ältesten Dieselregelung EDC 15 VM sind keine Wartungsdaten verfügbar.
✕Nur für den runden 7-poligen Linde-Anschluss; andere Hubwagenhersteller verwenden einen eigenen Stecker.
✕Erfordert einen Jaltest Link mit gültiger MHE-Lizenz; das Kabel bietet selbst keine Abdeckung.

Anwendungen und Funktionen

Über diese Verbindung greifen Sie mit der Jaltest-Software auf die Steuergeräte des Hubwagens zu. Welche Systeme vorhanden sind, unterscheidet sich je nach Baureihe und Antrieb.

Steuergeräte, auf die Sie zugreifen können

  • LTC (CAN), Transmission: Die Fahrregelung des Hubwagens.
  • LHC (CAN), Hydraulic System: Die Hydraulikregelung des Hubwerks.
  • LDC (CAN), Instrument cluster: Das Display mit den Wartungsdaten.
  • EDC 15 VM, EDC 16 U31, EDC 17 CP20 (CJDA) und EDC 17 CP20 (CPY), Electronic Diesel Control: Die aufeinanderfolgenden Dieselmotorregelungen.
  • GCP, Engine Control Module: Die Motorsteuerung der Gas- und Flüssiggasausführungen.
  • LPF (CAN), Exhaust gas treatment system: Die Rußfilterregelung.
  • HPM (CAN) und TPM (CAN), Power module: Die Leistungsmodule der elektrischen Baureihen.

Was Sie tun können

  • Fehlercodes auslesen und löschen: Den Fehlerspeicher des Steuergeräts auslesen mit Beschreibung der erkannten Störung.
  • Messwerte anzeigen: Die Sensorwerte pro Steuergerät; bei LTC, LHC und LDC ist diese Liste begrenzt.
  • Wartungsdaten abrufen: Über das LDC-Display und die Dieselmotorregelungen, mit Ausnahme der EDC 15 VM.

Kompatible Fahrzeuge und Anwendungen

Entscheidend ist der Stecker, nicht das Modell.Dieses Kabel passt auf jeden Linde-Gabelstapler mit dem runden 7-poligen Diagnoseanschluss. Die nachfolgend aufgeführten Serien werden von Jaltest MHE abgedeckt; welcher Stecker sich auf Ihrem Stapler befindet, überprüfen Sie bitte vor Ort.

Linde:

  • 392er-Serie(H20 - H25 Diesel-/LPG-Gabelstapler)
  • 393er-Serie(H25 - H35 Diesel-/LPG-Gabelstapler)
  • 394er-Serie(H40 - H50 Diesel-/LPG-Gabelstapler)
  • 396er-Serie(H50 - H80 Diesel-/LPG-Gabelstapler)
  • 391er-Serie(H14 - H20 Diesel-/LPG-Gabelstapler)
  • 386er-Serie (E12 - E20 Elektrogabelstapler):(ca. 2006 - 2019)
  • 387er-Serie(E20 - E30 Elektrogabelstapler)
  • 388er-Serie(E35 - E50 Elektrogabelstapler)
💡
Wichtig zu wissen:Der runde 7-polige Anschluss befindet sich im Fahrerhaus des Gabelstaplers. Interne Flurförderzeuge waren nie OBD-pflichtig, daher verwendet Linde diesen Stecker auch bei neueren Serien.Überprüfen Sie daher zunächst, welcher Anschluss sich auf Ihrem Gabelstapler befindet, bevor Sie bestellen.

Verpackungsinhalt

  • 1xJaltest (JDC552A) | Linde 7-pins OBD – 16-pins OBD2 Verloopkabel | Hef- en Hijswerktuigen

Technische Spezifikationen

Spezifikation Beschreibung
Marke Jaltest (Cojali)
Referenznummer JDC552A
Typ Adapterkabel
Anwendung Linde Diesel-, LPG- und Elektrogabelstapler
Fahrzeugseitiger Anschluss 7-poliger OBD
Schnittstellenseitiger Anschluss 16-pins OBD2
Steuergeräte LTC, LHC, LDC, EDC 15 VM, EDC 16 U31, EDC 17 CP20 (CJDA und CPY), GCP, LPF, HPM und TPM
Segment Hebe- und Hubwerkzeuge
Jaltest-Modul Jaltest MHE (Material Handling Equipment)
Teil des Kabelsets MHE-Kabelset Gabelstapler (70002022)
Erforderlich zur Verwendung Jaltest Link mit gültiger Softwarelizenz
