Jaltest  |  SKU: JDC551A

Jaltest (JDC551A) | Liebherr 6-poliger OBD – 16-poliger OBD2 Adapterkabel | Gelände- und Baumaschine

€392,95 inkl.
€324,75 exkl.

Garantie direkt über AsTools

Wir bearbeiten Garantieansprüche selbst, schnell und ohne Einschaltung des Herstellers. Dank unseres eigenen Ersatzteillagers und technischer Expertise können wir dir in der Regel sofort helfen. Nur in Ausnahmefällen senden wir das Produkt dennoch an den Lieferanten weiter.

2 Jahre Garantie auf alle Produkte

Alle unsere Produkte werden mit 2 Jahren Herstellergarantie geliefert. So bist du für langfristige Qualität und Service abgesichert.

Einfach zurückgeben

Du kannst deine Rücksendung ganz einfach über dein Konto beantragen. Wir senden dir das Rücksendeetikett per E-Mail zu. Die Rücksendekosten trägst du selbst.

Professioneller Kundenservice

Unsere Experten stehen bereit, um Ihnen schnell und fachkundig zu helfen, sowohl online als auch in unserem physischen Geschäft. Fragen? Kontaktieren Sie uns gerne!

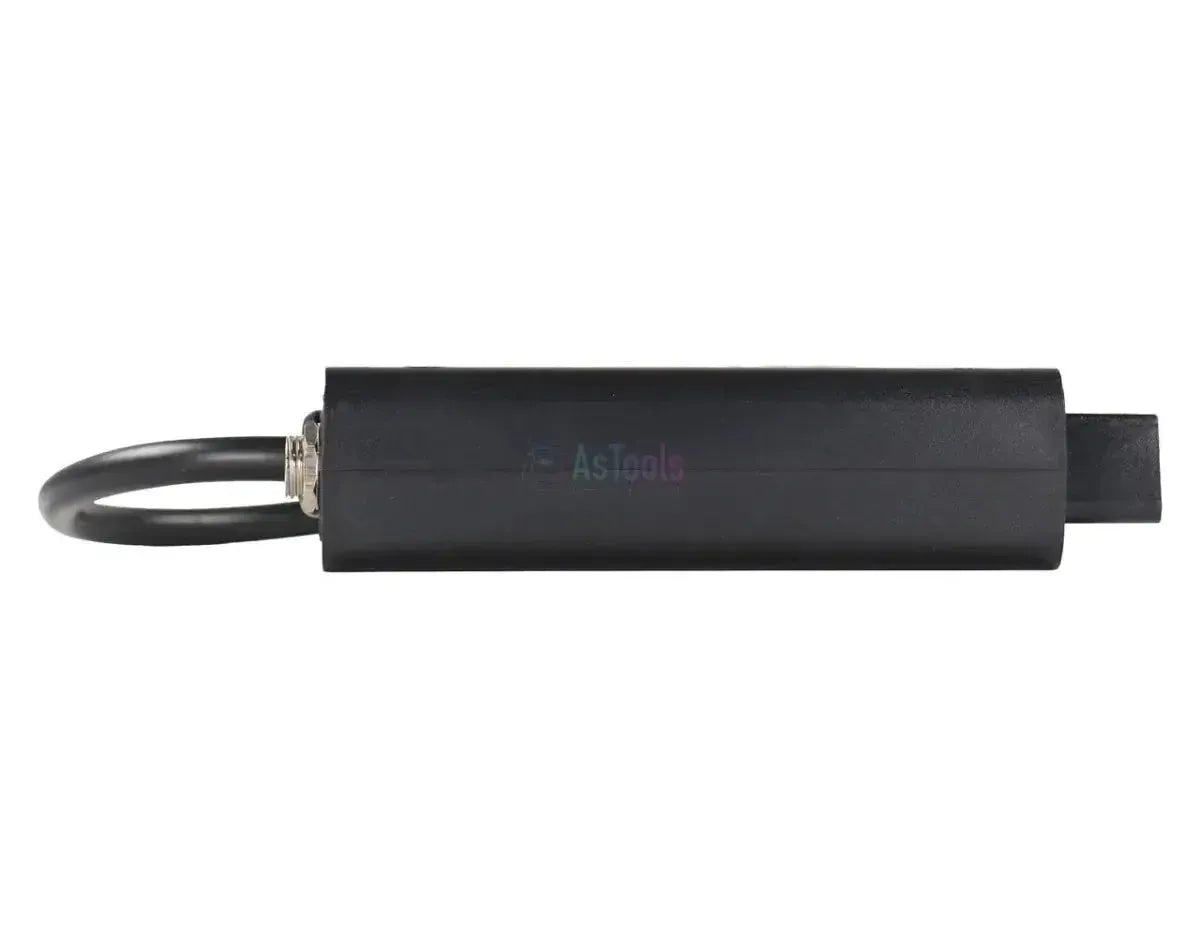

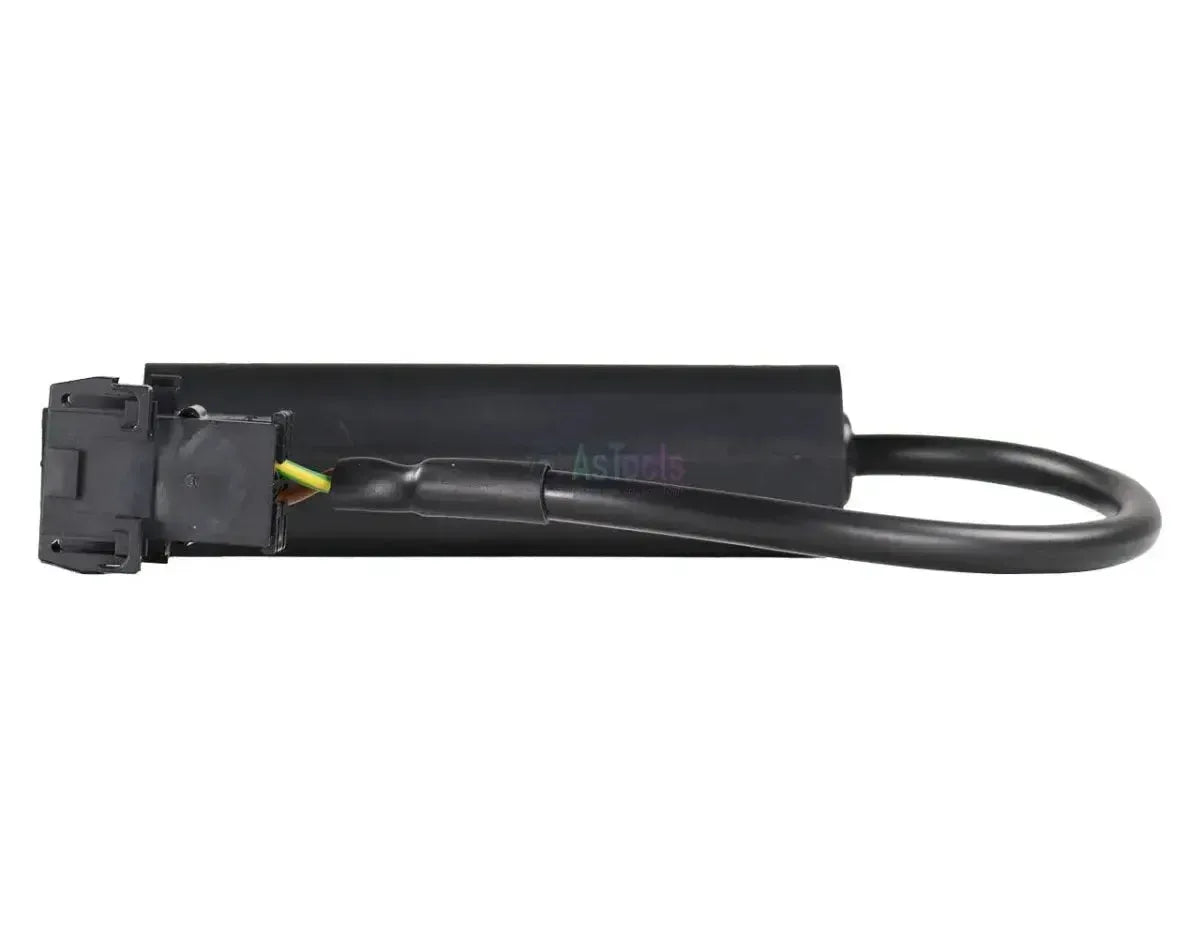

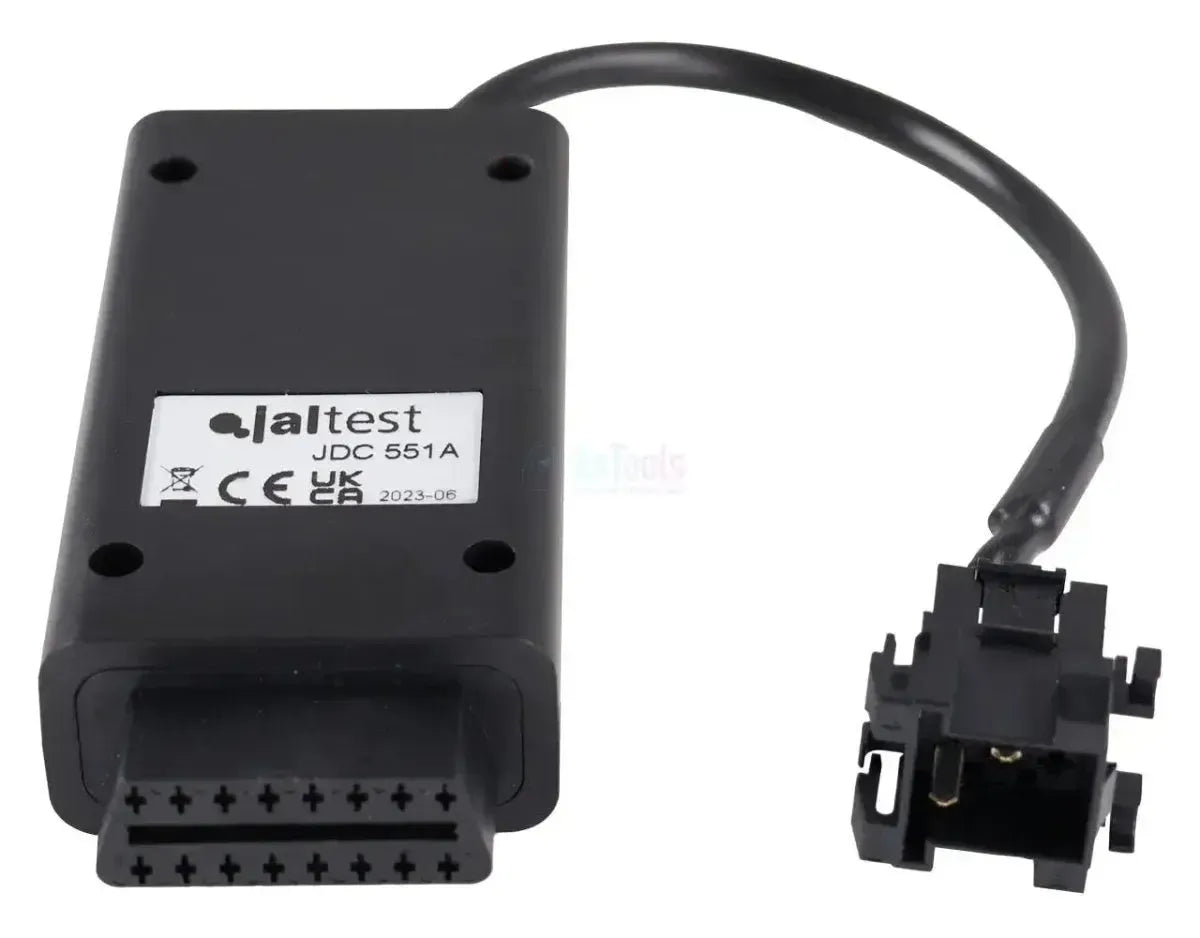

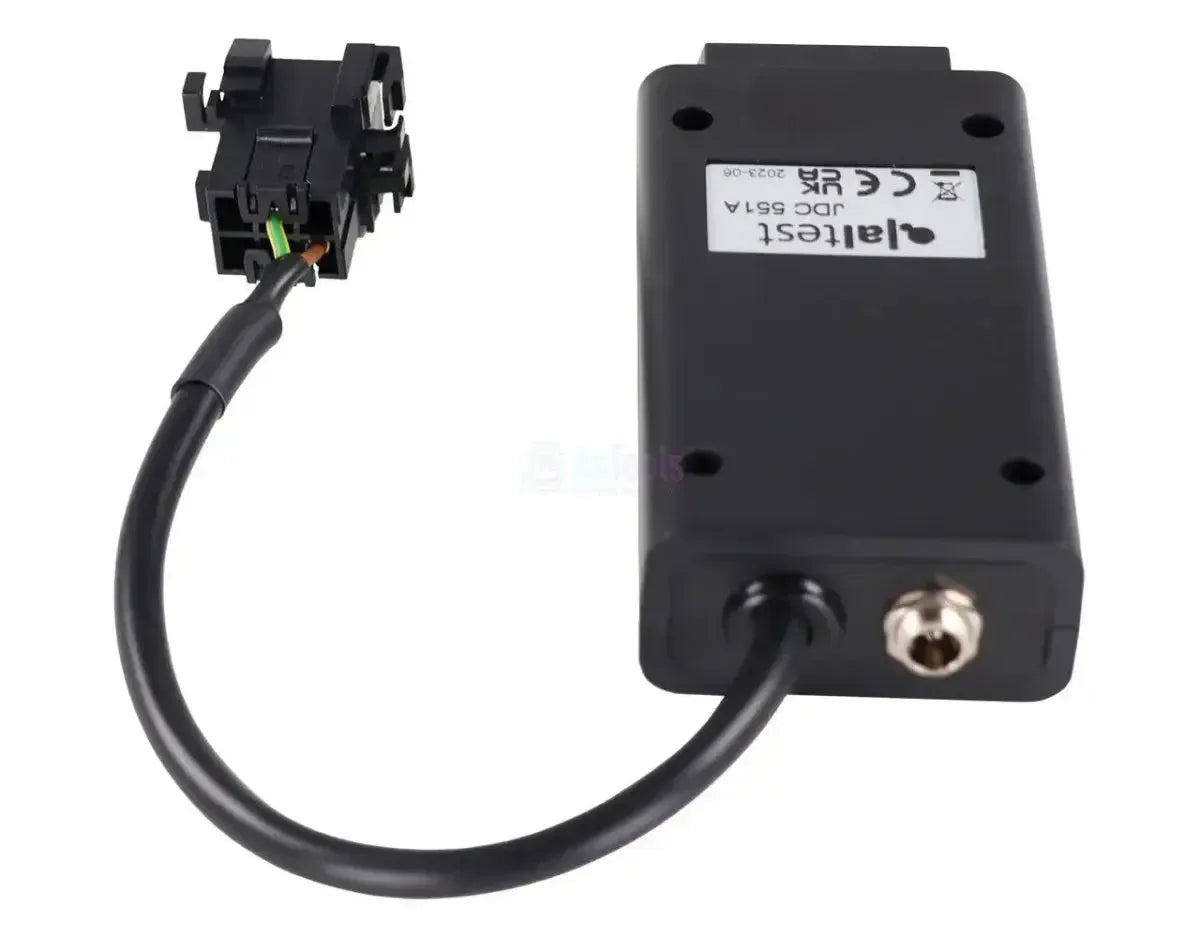

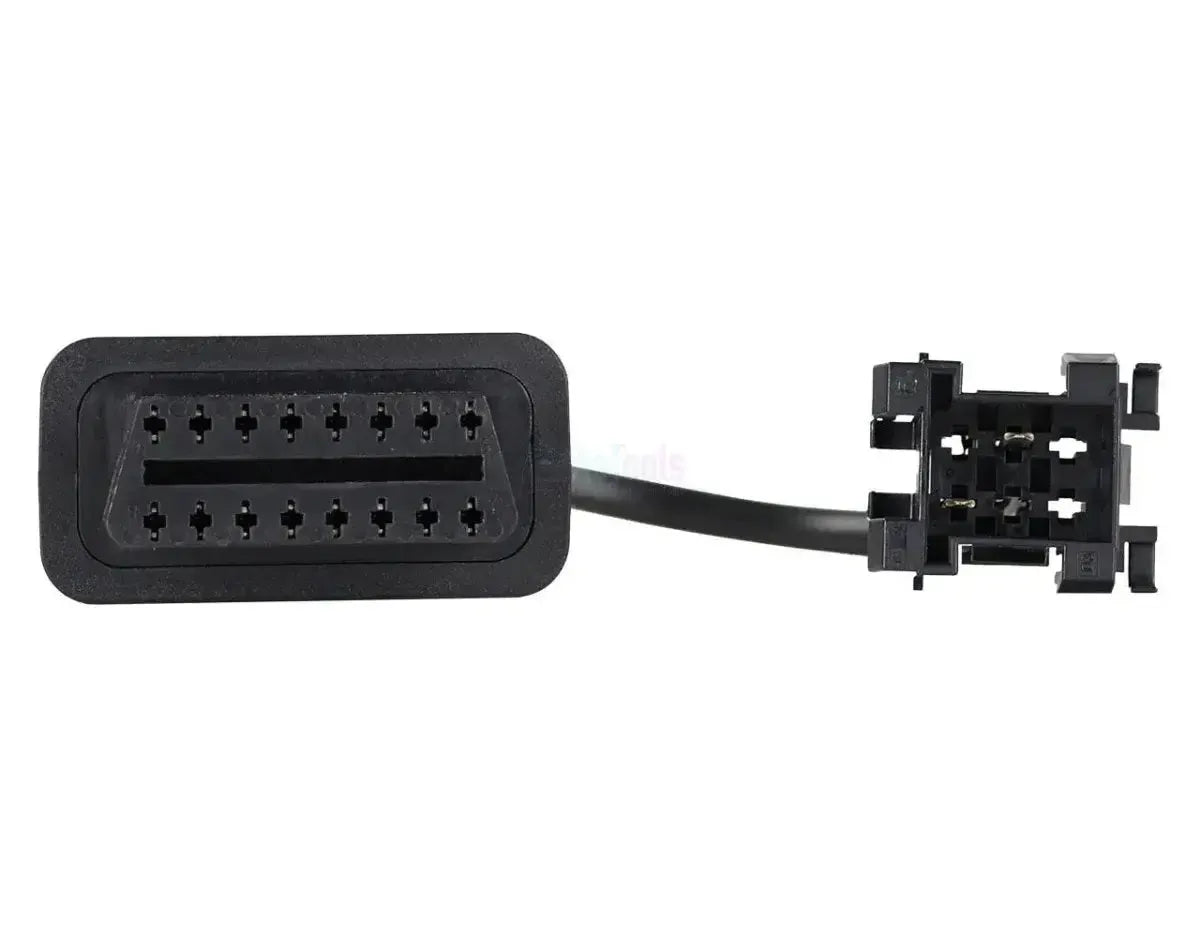

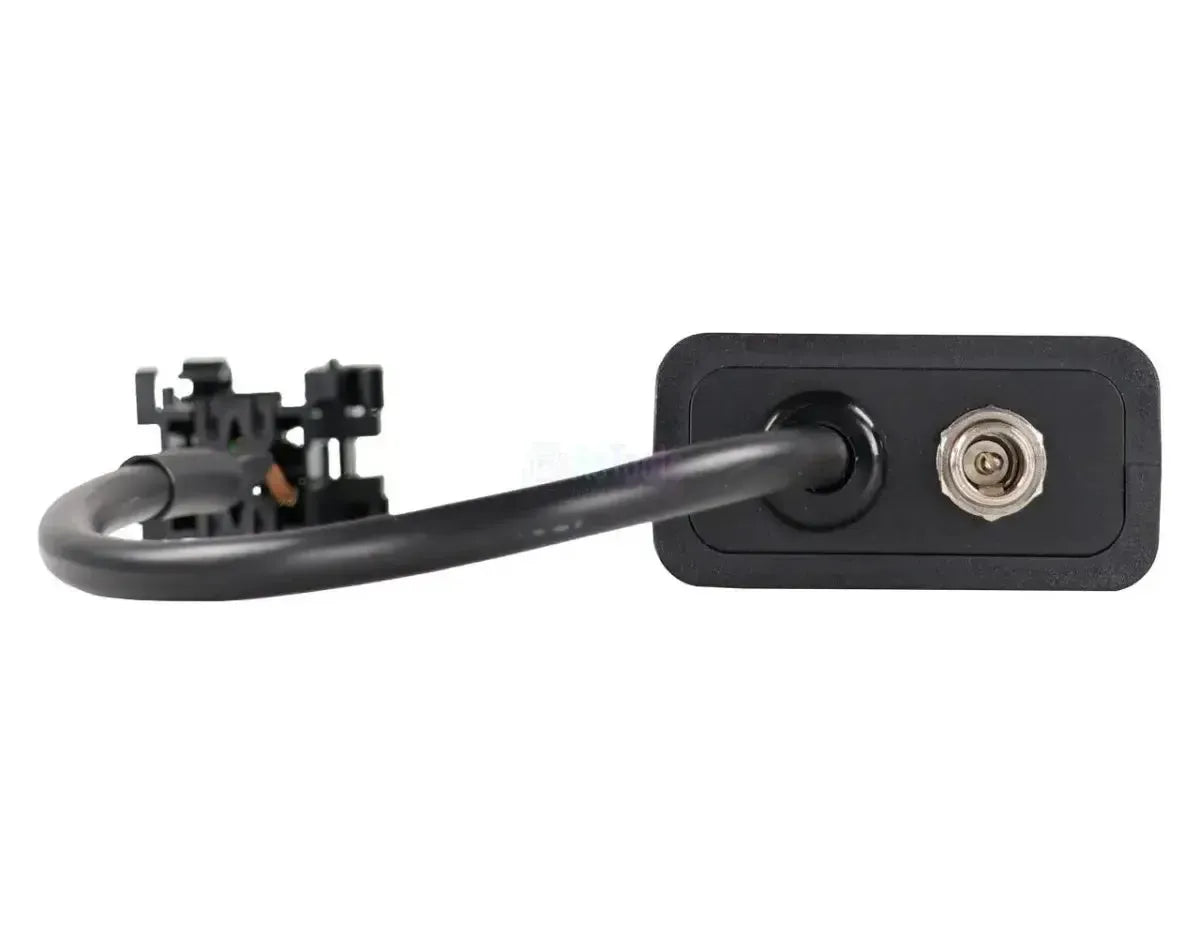

De Jaltest JDC551A koppelt de rechthoekige 6-pins diagnoseaansluiting van Liebherr-grondverzet-, overslag- en hijsmachines aan de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Aan de machinezijde zit een zwarte rechthoekige stekker met een vergrendelclip en platte pennen; die aansluiting zit in de cabine of in het machineruim. Het snoer meet 28 tot 30 cm.

Hoever de Jaltest-software reikt, hangt af van het machinetype. Op een R-graafmachine komt u bij de machinecomputer MCM, op een L-wiellader bij UEC3 of Master4 plus de motorregelingen, en op een LTM-mobiele kraan ook bij transmissie, remsysteem, retarder en SCR-nabehandeling. De kabel hoort bij de Jaltest Link V8.1 en valt onder Jaltest OHW (bouw- en terreinmachines).

PLUSPUNTEN

✔Bereikt de centrale machinecomputers van Liebherr: MCM, UEC3 en Master4.
✔Op de wielladers komt de motorregeling erbij: ECU2-HD, ECU3, LIDEC1 en LH ECU UPCR.
✔Op de LTM-mobiele kranen reikt de dekking tot transmissie, remsysteem, retarder en SCR-nabehandeling.
✔Dekt een brede reeks: R- en A-graafmachines, L-wielladers, PR-rupsdozers, LH-overslagmachines, LTM-kranen en TA-knikdumpers.

AANDACHTSPUNTEN

✕Op de graafmachines geeft de MCM geen ECU-gegevens; serienummer en softwareversie leest u daar niet uit.
✕De dekking loopt sterk uiteen per machinetype: Wat op een LTM-kraan beschikbaar is, zit niet vanzelfsprekend op een graafmachine.
✕Alleen voor de rechthoekige 6-pins machineaansluiting; de ronde 9-pins motoraansluiting met mintgroene contacthouder loopt via de JDC542A.
✕Deze uitvoering hoort bij de Jaltest Link V8.1 en niet bij de V9.

Toepassingen en functionaliteiten

Via deze verbinding benadert u met de Jaltest-software de machinecomputer, de motorregeling en op de kranen ook de transmissie, het remsysteem en de nabehandeling. Welke eenheden aanwezig zijn, verschilt sterk per machinetype en generatie; onderstaande eenheden komen uit de Liebherr-dekking.

Regeleenheden die u kunt benaderen

  • MCM: Machinecomputer R-graafmachines.
  • UEC3 en Master4: Machinecomputer L-wielladers.
  • ECU2-HD, ECU3, LIDEC1: Liebherr-motorregeling.
  • LH ECU UPCR: Liebherr-motorregeling.
  • MR/PLD: Oudere motorregeling, LTM.
  • ADM en ADM 3: Motorregelinterface, LTM.
  • AS Tronic, TraXon: Transmissie LTM-kranen.
  • GSII en Ecomat 1: Transmissie LTM-kranen.
  • ABS D/E, ABS/ASR E: Remsysteem LTM-kranen.
  • EST-42, Voith, VERA: Retarderregeling LTM-kranen.
  • SCR Bluetec: Nabehandeling, LTM-kranen.

Wat u kunt doen

  • Foutcodes: Lezen en wissen per systeem.
  • Meetwaarden: In cijfers en grafiek bekijken.
  • Onderhoudsgegevens: O.a. MCM, ECU2-HD, ECU3, LIDEC1.
  • Aanvullende acties: Bij SCR op de LTM-kranen.
  • Waarschuwingen: O.a. bij ADM en GSII.

Zo gebruikt u hem

  1. Aansluiting zoeken: In de cabine of in het machineruim.
  2. Aansluiten: Klik de JDC551A op de 6-pins stekker.
  3. Link koppelen: Sluit de OBD2-kant aan op de Jaltest Link V8.1.
  4. Contact aan: Zet het contact aan, zonder de motor te starten.
  5. Uitlezen: Kies Liebherr, de serie en het systeem.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het machinetype. Deze kabel past op elke Liebherr-machine met de rechthoekige 6-pins diagnoseaansluiting in de cabine of het machineruim. Onderstaande series voert Jaltest OHW in de dekking.

Liebherr:

  • R 900 B / R 924 B Litronic: Rupsgraafmachines, ca. 1998 tot 2003.
  • R 900 C / R 9xx C Litronic: Rupsgraafmachines, ca. 2003 tot 2007.
  • A 900 B / A 9xx B Litronic: Mobiele graafmachines (A 309 t/m A 934 C), ca. 1998 tot 2003.
  • L-serie: Wielladers L 538 t/m L 586.
  • PR-serie: Rupsdozers PR 724 t/m PR 776.
  • LH-serie: Overslagmachines LH 18 t/m LH 80.
  • LTM-serie: Mobiele kranen LTM 1030 t/m LTM 1750.
  • TA 230 / TA 240: Knikdumpers.
💡
Goed om te weten: Liebherr heeft twee diagnoseaansluitingen die vaak door elkaar gehaald worden. De machineaansluiting is rechthoekig en zwart, telt zes posities en heeft een vergrendelclip: Dat is deze kabel. Zit er op het blok een ronde stekker met mintgroene contacthouder en negen bussen, dan is dat de motoraansluiting van de JDC542A. Controleer aan de machine welke van de twee erop zit voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC551A) | Liebherr 6-pins OBD – 16-pins OBD2 Verloopkabel | Terrein- en Bouwmachine

Technische Spezifikationen

Allgemein

Die Marke des Kabels oder Adapters. Sie muss häufig zur Marke Ihres Diagnosegeräts passen.Marke
Jaltest
Um welche Produktart es sich handelt: ein einzelnes Adapterkabel, ein Adapter ohne Kabel oder ein komplettes Set.Produktart
Adapterkabel
An welchen Fahrzeugen oder Maschinen Sie das Kabel einsetzen können. So sehen Sie schnell, ob es zu Ihrem Werkstattalltag passt.Fahrzeugarten
  • Baumaschine

Geeignet für

Mit welcher Marke von Diagnosegeräten das Kabel funktioniert. Ein Kabel einer Marke passt meist nicht an Testern anderer Marken.Passendes Diagnosegerät
  • Jaltest
An welche Version der Jaltest Link Schnittstelle das Kabel passt. Einige Kabel funktionieren nur mit der neuesten V9.Jaltest Link Version
  • Link V8.1
Welches Jaltest-Modul Sie für die Verwendung des Kabels benötigen. Ohne die passende Lizenz funktioniert das Kabel nicht.Jaltest-Softwaremodul
  • OHW Baumaschinen

Anschlüsse

Der Stecker, der in die Diagnosebuchse des Fahrzeugs oder der Maschine gesteckt wird. Er muss exakt passen.Anschluss Fahrzeugseite
6-poliger OBD
Der Stecker auf der Seite Ihres Diagnosegeräts oder Ihrer Schnittstelle. Meist ein 16-poliger OBD2-Stecker.Anschluss Geräteseite
16-polig OBD2

Maße und Gewicht

Wie lang das Kabel ist. Ein längeres Kabel bietet mehr Bewegungsfreiheit bei schwer zugänglicher Buchse.Kabellänge
30 cm
Referenznummer
JDC551A

Weitere Spezifikationen

Toepassing
Liebherr graaf-, laad-, overslag- en hijsmachines
Lengte
28 - 30 cm
Regeleenheden
MCM, UEC3, Master4, ECU2-HD, ECU3, LIDEC1, LH ECU UPCR, MR/PLD, ADM en ADM 3, AS Tronic, TraXon, GSII, Ecomat 1, ABS D/E en ABS/ASR E (CAN), EST-42, Retarder Voith, VERA en SCR Bluetec
Nodig om te gebruiken
Jaltest Link V8.1 met licentie Jaltest OHW
