Jaltest | SKU: MDC07

Jaltest (MDC07) | Knorr-Bremse/Wabco 4-poliges EBS – 16-poliges OBD2 Adapterkabel | Nutzfahrzeug

Name: Jaltest (MDC07) | Knorr-Bremse/Wabco 4-poliges EBS – 16-poliges OBD2 Adapterkabel | Nutzfahrzeug
Brand: Jaltest
SKU: MDC07
Price: 91.95 EUR
Availability: InStock

€91,95 inkl.

€75,99 exkl.

Garantie direkt über AsTools

Wir bearbeiten Garantieansprüche selbst, schnell und ohne Einschaltung des Herstellers. Dank unseres eigenen Ersatzteillagers und technischer Expertise können wir dir in der Regel sofort helfen. Nur in Ausnahmefällen senden wir das Produkt dennoch an den Lieferanten weiter.

2 Jahre Garantie auf alle Produkte

Alle unsere Produkte werden mit 2 Jahren Herstellergarantie geliefert. So bist du für langfristige Qualität und Service abgesichert.

Einfach zurückgeben

Du kannst deine Rücksendung ganz einfach über dein Konto beantragen. Wir senden dir das Rücksendeetikett per E-Mail zu. Die Rücksendekosten trägst du selbst.

Professioneller Kundenservice

Unsere Experten stehen bereit, um Ihnen schnell und fachkundig zu helfen, sowohl online als auch in unserem physischen Geschäft. Fragen? Kontaktieren Sie uns gerne!

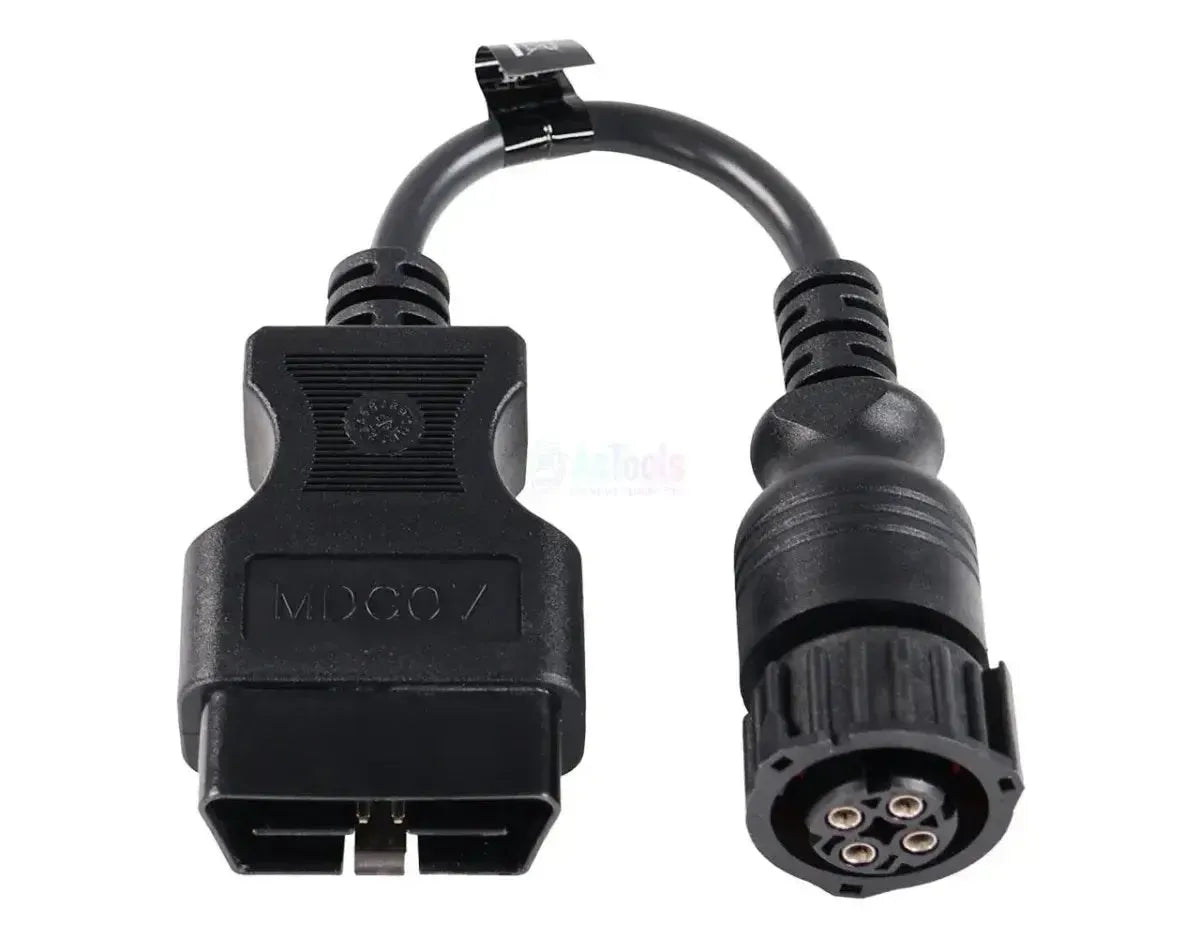

Das Jaltest MDC07 ist das Testkabel zwischen dem 4-poligen EBS-Anschluss des Modulators und dem 16-poligen OBD2-Anschluss des Jaltest ETM. Es ist für die Wabco-Modulatoren der ersten und zweiten Generation sowie für die Anhängermodulatoren von Knorr-Bremse der zweiten Generation ausgelegt. Auf der Modulatorseite befindet sich ein runder 4-poliger Stecker mit Bajonettverschluss, der auf beide Baureihen passt. Sie schließen ihn direkt am Bauteil an – nicht an der Diagnoseschnittstelle des Fahrzeugs.

Mit dieser Verbindung übernimmt das Jaltest ETM die Rolle der Steuereinheit und baut die Kommunikation mit dem Modulator selbst auf. So stellen Sie fest, ob das Bauteil wirklich defekt ist oder ob der Fehler in der Verkabelung oder der Steuereinheit liegt. Das ETM führt dazu eine vollständige Durchmessung des Modulators und einen End of Line-Test durch. Neben diesem Kabel benötigen Sie das ETM selbst mit einer ETM-Lizenz und einer gültigen CV- oder Modular-Softwarelizenz.

VORTEILE

✔Schließt mit einem runden 4-poligen Stecker mit Bajonettverschluss direkt an die Wabco-Modulatoren der ersten und zweiten Generation an, sodass Sie nicht mit losen Messspitzen improvisieren müssen.

✔Bedient darüber hinaus die Anhängermodulatoren von Knorr-Bremse der zweiten Generation, sodass Sie mit einem Kabel zwei Komponentengruppen erreichen.

✔Die ETM übernimmt die Rolle der Steuereinheit, wodurch Sie das Bauteil unabhängig vom Rest der Anlage prüfen können.

✔Vermeidet unnötiges Ausbauen: Funktioniert der Modulator einwandfrei, muss er nicht demontiert werden.

WICHTIGE HINWEISE

✕Funktioniert ausschließlich mit der Jaltest ETM; für die Fahrzeugdiagnose über Jaltest Link ist dieses Kabel nicht geeignet.

✕Erfordert eine ETM-Lizenz zusätzlich zu einer gültigen CV- oder Modular-Softwarelizenz; andere Module können nicht mit der ETM kombiniert werden.

✕Die ETM funktioniert nicht auf den Jaltest-Handgeräten; Sie bedienen sie von einem PC oder Laptop aus.

✕Entscheidend ist, welche Modulatorgenerationen im Fahrzeug verbaut sind, nicht die Fahrzeugmarke: Für Wabco-Modulatoren der dritten Generation verwenden Sie die MDC06, für die dritte Generation mit Redundanzventil die MDC09 und für die vierte Generation die MDC08.

Anwendungen und Funktionen

Über dieses Kabel kommuniziert die Jaltest ETM direkt mit dem Bauteil, ohne Einbeziehung der Steuereinheit des Fahrzeugs. Nachfolgend finden Sie eine Übersicht der Komponenten Sie mit diesem Kabel erreichen und was Sie damit Werkstattmeestellt fest.

Was Sie mit diesem Kabel erreichen

EBS-Modulatoren von Wabco:Die erste und die zweite Generation.
Anhängermodulatoren von Knorr-Bremse:Die zweite Generation der Bremsregelmodule für Anhänger.

Was Sie damit tun können

Das Bauteil isoliert ansprechen:Der ETM übernimmt die Rolle der Steuereinheit und kommuniziert direkt mit dem Bauteil.
Überprüfung, ob das Bauteil tatsächlich defekt ist:Funktioniert das Bauteil einwandfrei, liegt die Störung an anderer Stelle der Anlage.
Eine EBS-Moduleinheit vollständig durchmessen:Die vollständige Diagnose des Modulators.
Eine End-of-Line-Prüfung (EOL) durchführen:Die Kontrolle, mit der Sie bestätigen, dass das Bauteil ordnungsgemäß funktioniert.

Was Sie benötigen

Jaltest ETM:Die Testmodule selbst. Für den Jaltest Link V9 ist das die ETM-Schnittstelle mit Referenznummer 70001007; das komplette ETM-Kit ist 70001008.
Jaltest-Lizenz:Ohne diese Lizenz startet das ETM nicht. Die jährliche Verlängerung hat die Referenznummer 29701.
Eine aktive Jaltest-Softwarelizenz:Eine CV-Lizenz oder eine Modular-Lizenz. Andere Module können nicht mit dem ETM kombiniert werden.
Stromversorgung:Die ETM wird von den Fahrzeugbatterien mit Strom versorgt.

💡

Wichtig zu wissen: Hardware, Software und Nutzungsrecht des ETM laufen synchron mit dem Ablaufdatum Ihrer Jaltest-Softwarelizenz. Läuft diese Lizenz noch länger als ein Jahr, zahlen Sie nur für die verbleibende Laufzeit. Sobald die Jaltest-Lizenz abläuft, funktioniert das ETM nicht mehr, bis es verlängert wird. Überprüfen Sie daher vor der Bestellung, bis wann Ihre Jaltest-Lizenz gültig ist.

Lieferumfang

1xJaltest (MDC07) | Knorr-Bremse/Wabco 4-polig EBS – 16-polig OBD2 Adapterkabel | Nutzfahrzeuge

Technische Spezifikationen

Technische Daten	Beschreibung
Marke	Jaltest (Cojali)
Referenznummer	MDC07
Typ	Testkabel für Jaltest ETM
Geeignet für	Wabco-Modulatoren der ersten und zweiten Generation sowie Anhängermodulatoren von Knorr-Bremse der zweiten Generation
Geräteseite Anschluss	Runder 4-poliger Stecker mit Bajonettverschluss (4-pins EBS)
Schnittstellenseite Anschluss	16-pins OBD2
Länge	24 bis 26 cm
Schnittstelle	Jaltest Link V8.1 und V9
Teil des Kabelsets	ETM-Kit (70001008)
Erforderlich zur Verwendung	Jaltest ETM mit ETM-Lizenz und einer gültigen CV- oder Modular-Softwarelizenz
Nicht verfügbar für	Die Jaltest-Handgeräte
ETM-Lizenzverlängerung	29701 (Jaltest ETM, Verlängerung für ein Jahr)
