Jaltest  |  SKU: MDC02

Jaltest (MDC02) | Knorr-Bremse 4-poliger EBS - 16-poliger OBD2 Adapterkabel | Nutzfahrzeuge

€109,95 inkl.
€90,87 exkl.

Garantie direkt über AsTools

Wir bearbeiten Garantieansprüche selbst, schnell und ohne Einschaltung des Herstellers. Dank unseres eigenen Ersatzteillagers und technischer Expertise können wir dir in der Regel sofort helfen. Nur in Ausnahmefällen senden wir das Produkt dennoch an den Lieferanten weiter.

2 Jahre Garantie auf alle Produkte

Alle unsere Produkte werden mit 2 Jahren Herstellergarantie geliefert. So bist du für langfristige Qualität und Service abgesichert.

Einfach zurückgeben

Du kannst deine Rücksendung ganz einfach über dein Konto beantragen. Wir senden dir das Rücksendeetikett per E-Mail zu. Die Rücksendekosten trägst du selbst.

Professioneller Kundenservice

Unsere Experten stehen bereit, um Ihnen schnell und fachkundig zu helfen, sowohl online als auch in unserem physischen Geschäft. Fragen? Kontaktieren Sie uns gerne!

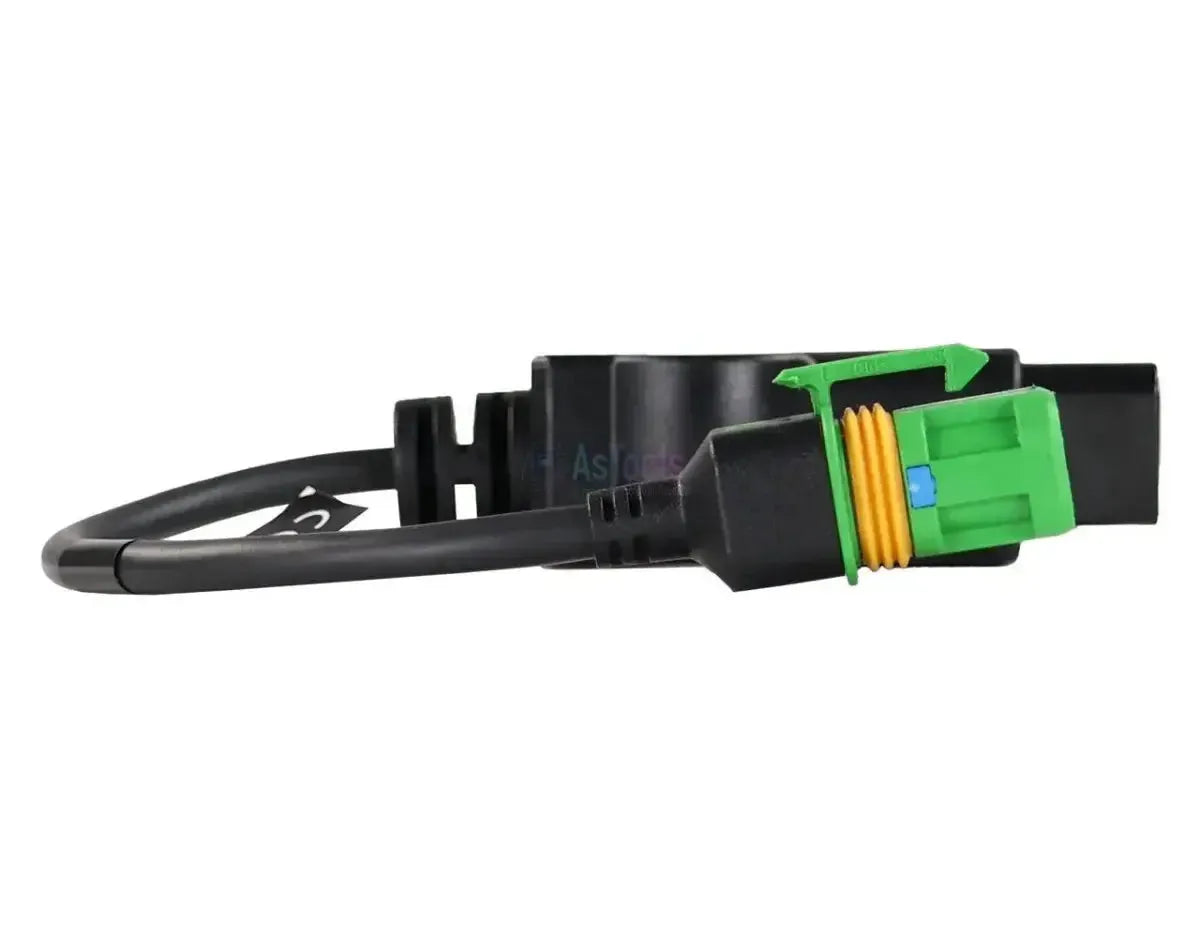

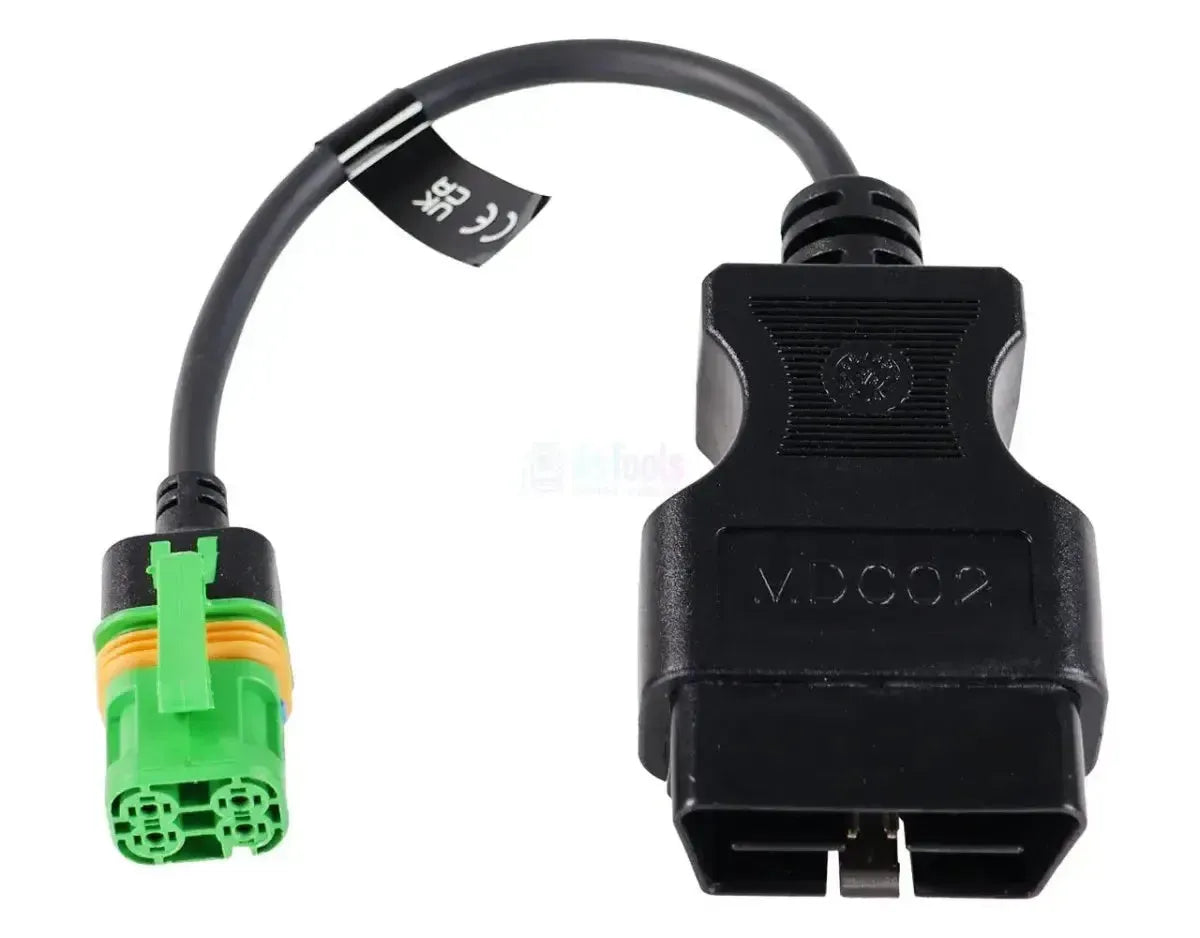

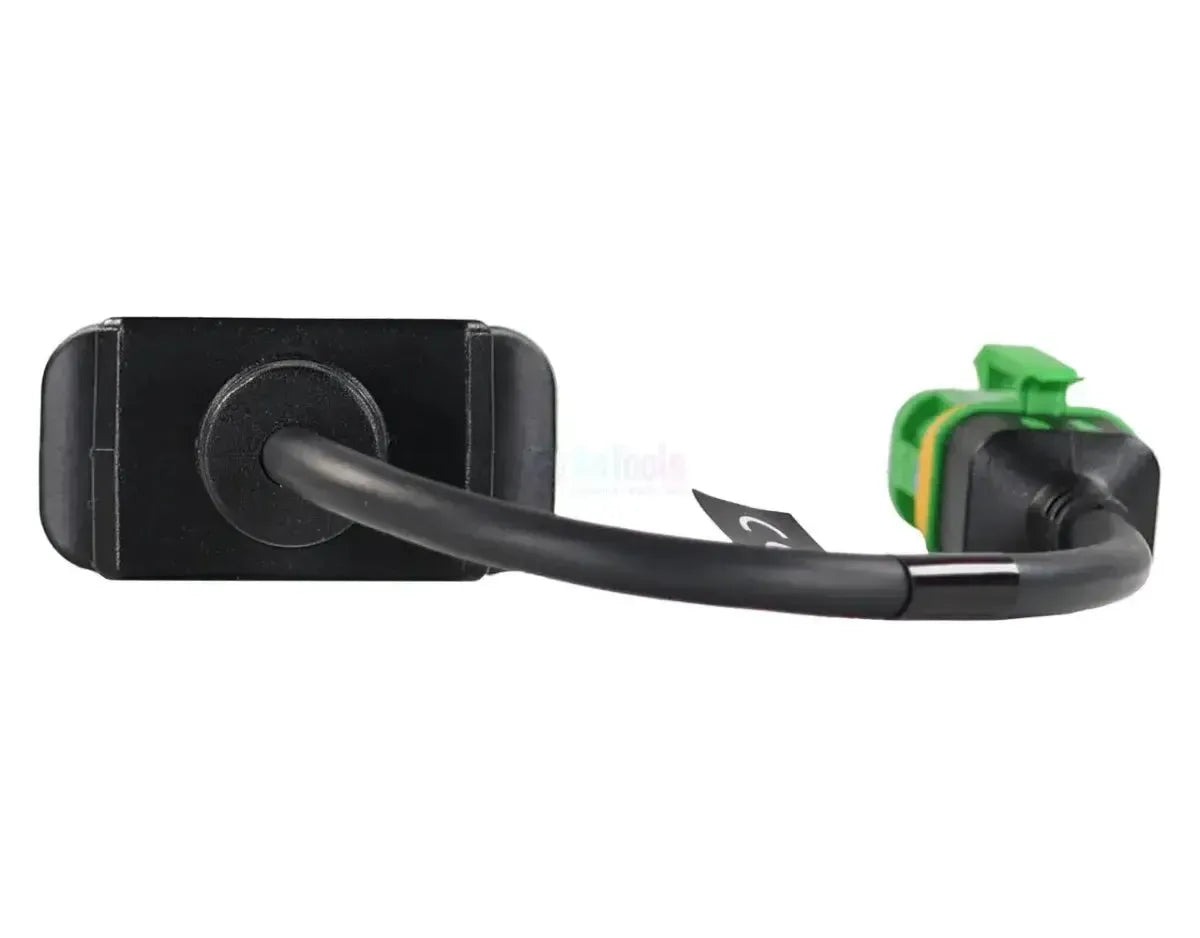

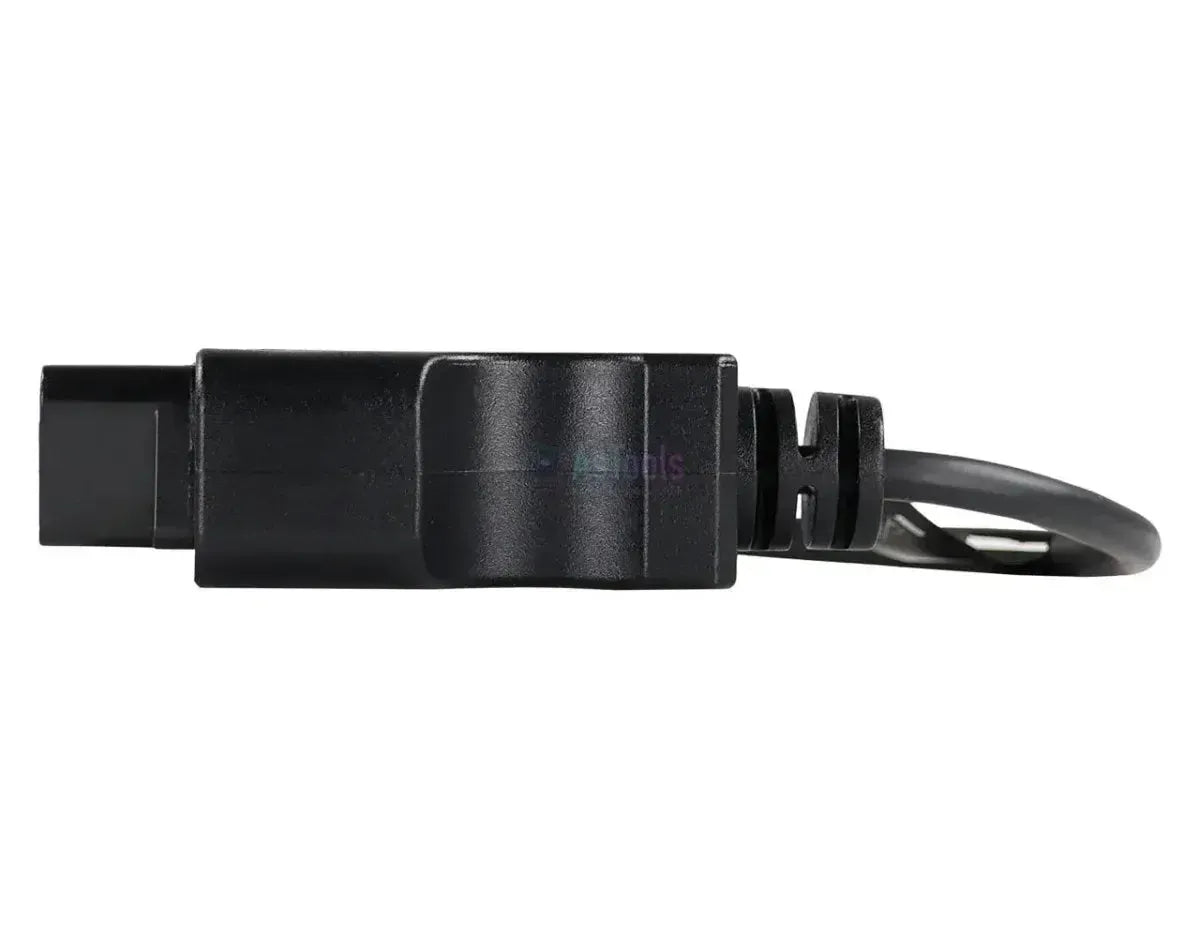

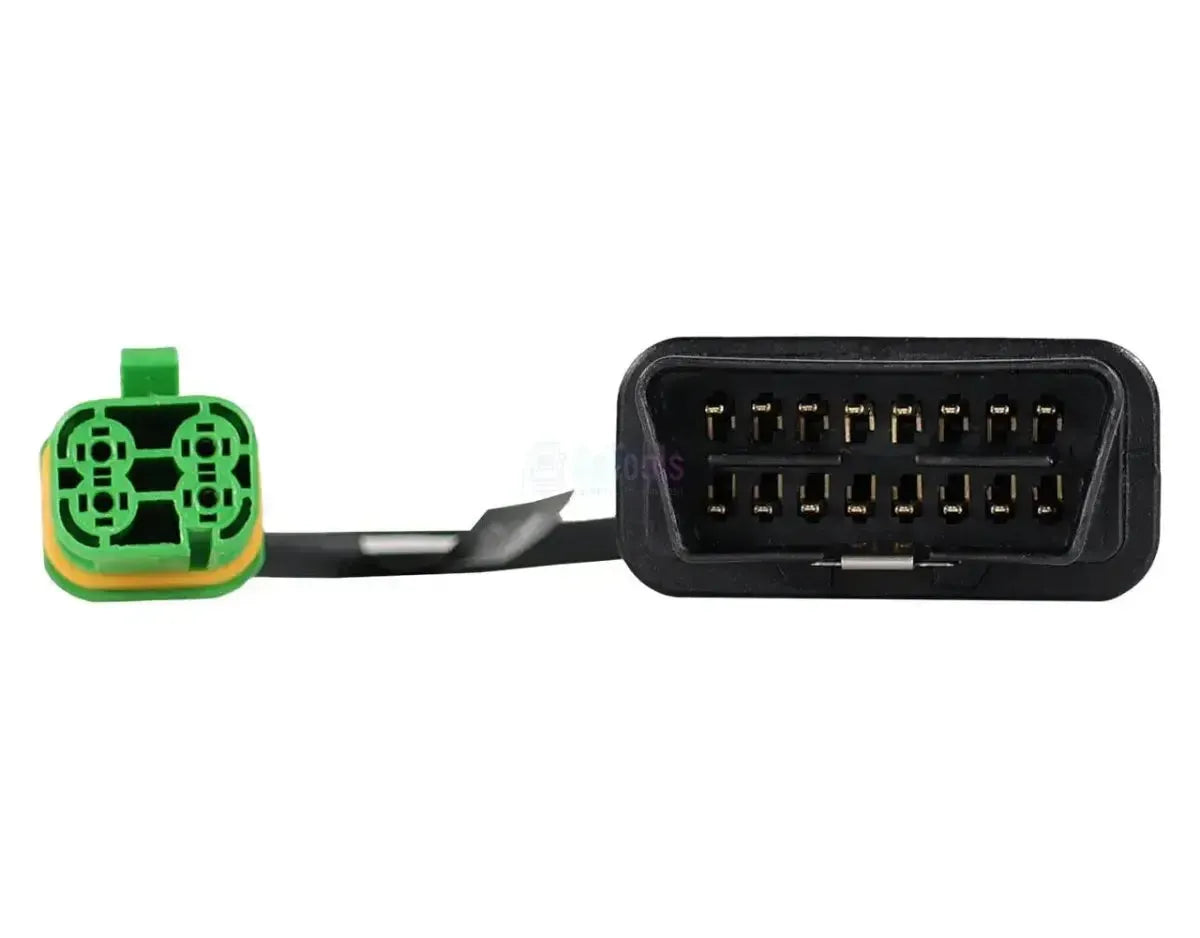

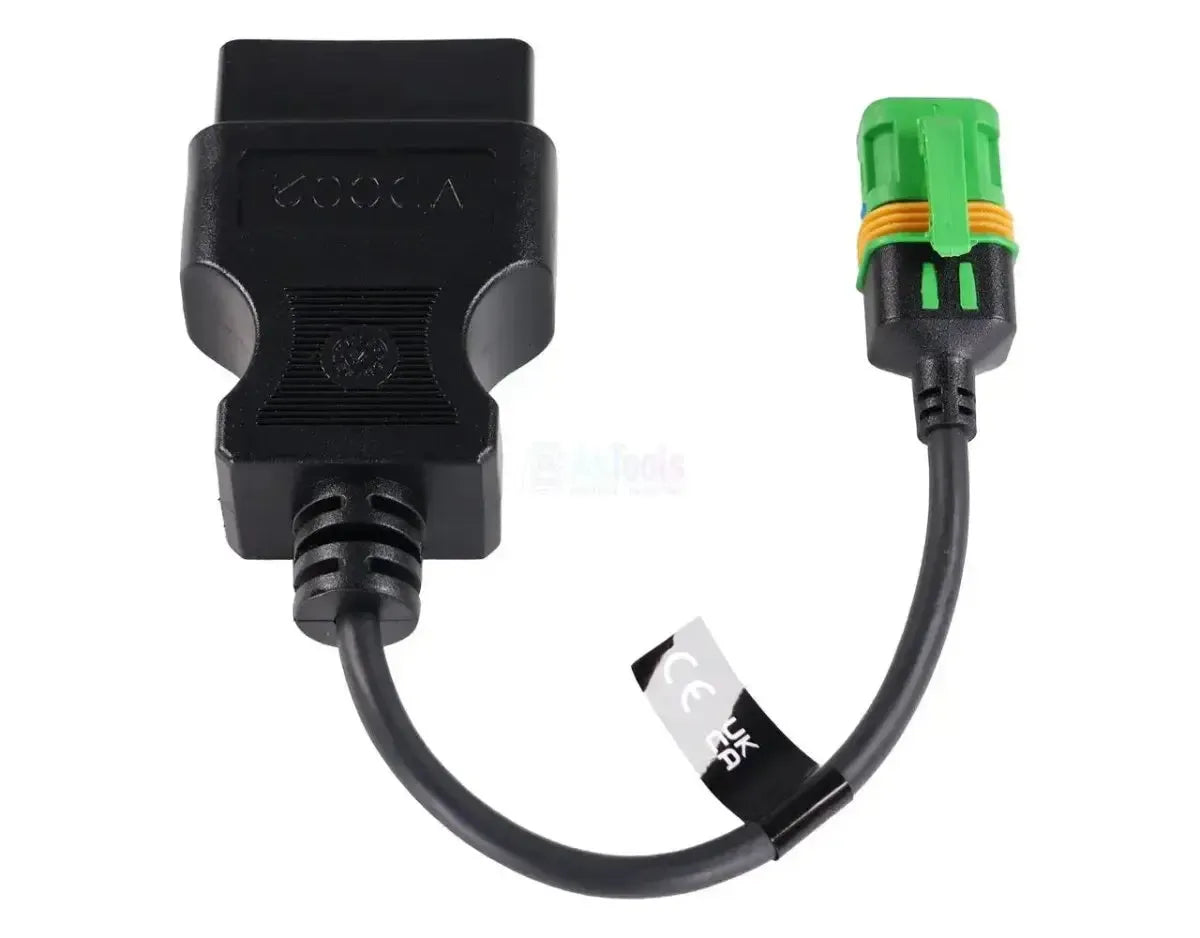

De Jaltest MDC02 is de testkabel tussen de groene 4-polige EBS-aansluiting (twee rijen van twee) van de Knorr-Bremse-module in MAN-voertuigen en de 16-pins OBD2-aansluiting van de Jaltest ETM. U sluit hem rechtstreeks op de module aan, dus niet op de diagnoseaansluiting van het voertuig. Het snoer meet 24 tot 26 cm.

Met deze verbinding bouwt de Jaltest ETM zelf de communicatie met de modulator op, alsof hij de regeleenheid is. Daarmee stelt u vast of het onderdeel werkelijk defect is, of dat de storing in de bekabeling of de regeleenheid zit. Naast deze kabel heeft u de ETM zelf nodig, met een ETM-licentie en een lopende CV- of Modular-softwarelicentie.

PLUSPUNTEN

✔Gemaakt voor de EBS-modules van Knorr-Bremse in MAN, zodat u niet hoeft te improviseren met losse meetpennen.
✔U benadert het onderdeel los van de regeleenheid: De ETM bouwt zelf de communicatie op.
✔Voorkomt onnodig demonteren: Blijkt de modulator goed te werken, dan hoeft hij er niet af.
✔Maakt de geavanceerde diagnose van een EBS-modulator en een End of Line-test mogelijk.

AANDACHTSPUNTEN

✕Werkt uitsluitend met de Jaltest ETM; voor voertuigdiagnose via de Jaltest Link is deze kabel niet bedoeld.
✕Vereist een ETM-licentie naast een lopende CV- of Modular-softwarelicentie; andere modules zijn niet met de ETM te combineren.
✕De ETM werkt niet op de Jaltest-handhelds; u bedient hem vanaf een pc of laptop.
✕EBS-modules van Knorr-Bremse buiten MAN bereikt u niet met deze kabel; daarvoor zijn de MDC04 en de MDC05.

Toepassingen en functionaliteiten

Via deze kabel praat de Jaltest ETM rechtstreeks met het onderdeel, zonder tussenkomst van de regeleenheid van het voertuig. Hieronder staat welke componenten de ETM op die manier bereikt en wat u er in de werkplaats mee vaststelt.

Wat de Jaltest ETM dekt

  • EBS-modulator Wabco: Generatie 1, 2 en 3.
  • EBS-modulator Knorr-Bremse: Generatie 2 en 3.
  • Trailer control: Knorr-Bremse, trailerrem.
  • Wielsnelheidssensoren: Inductief, ABS en EBS.
  • Remblokslijtage: Sensoren voor de blokdikte.

Wat u kunt doen

  • Geïsoleerd testen: ETM neemt de rol van de ECU over.
  • Defect vaststellen: Onderdeel of installatie.
  • Modulator doormeten: Geavanceerde diagnose.
  • End of Line-test: Bevestigt dat het onderdeel werkt.

Zo gebruikt u hem

  1. Connector checken: Groen, 4-polig, twee rijen van twee.
  2. Op de module: Sluit de MDC02 aan op de EBS-module.
  3. ETM koppelen: OBD2-kant op de Jaltest ETM.
  4. Voeding: De ETM gevoed vanaf de voertuigaccu.
  5. Test starten: Diagnose of End of Line-test.

Compatibele modules en toepassingen

Bepalend is de module en de kleur van de connector, niet het voertuig. Deze kabel hoort bij de EBS-modules van Knorr-Bremse in MAN-voertuigen met de groene 4-polige aansluiting. U sluit hem op de module zelf aan en niet op de diagnoseaansluiting in de cabine.

MAN:

  • Knorr-Bremse EBS-modules: Met de groene 4-polige connector (2x2).

Andere uitvoeringen:

  • Grijze connector: Daarvoor is de MDC03.
  • Knorr-Bremse buiten MAN: Daarvoor zijn de MDC04 en de MDC05.

Wat u erbij nodig heeft

  • Jaltest ETM: De testmodule zelf. Voor de Jaltest Link V9 is dat de ETM-interface met referentie 70001007; de complete ETM-kit is 70001008.
  • ETM-licentie: Zonder die licentie start de ETM niet. De jaarlijkse verlenging heeft referentie 29701.
  • Een lopende Jaltest-softwarelicentie: Een CV-licentie of een Modular-licentie. Andere modules zijn niet met de ETM te combineren.
  • Looptijd: Hardware, software en licentie van de ETM lopen gelijk met de vervaldatum van uw Jaltest-softwarelicentie. Loopt die licentie nog langer dan een jaar, dan betaalt u alleen over de resterende periode. Zodra de Jaltest-licentie verloopt, werkt de ETM niet meer totdat er is verlengd.
  • Voeding: De ETM wordt gevoed vanaf de accu's van het voertuig.
💡
Goed om te weten: De connector van deze kabel is groen, die van de MDC03 is grijs. Leg de connector op de modulator naast de foto en kies op kleur. Controleer ook tot wanneer uw Jaltest-softwarelicentie loopt voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (MDC02) | Knorr-Bremse 4-pins EBS - 16-pins OBD2 Verloopkabel | Bedrijfsvoertuig

Technische Spezifikationen

Allgemein

Der Hersteller des Kabels oder Sets. So erkennen Sie, ob es zu Ihrer Jaltest-Ausrüstung passt.Marke
Jaltest (Cojali)
Um welche Art von Artikel es sich handelt: ein Testkabel für ein Bauteil, ein Adapter, ein Interfacekabel oder ein Komplettset.Artikelart
Testkabel

Anschlüsse

Der Stecker, mit dem das Kabel an die Jaltest ETM oder Link angeschlossen wird. Er muss zu Ihrem Gerät passen.Anschluss Interfaceseite
16-polig OBD2
Der Stecker für das Bauteil oder den Modulator. Er bestimmt, an welches Bauteil Sie das Kabel anschließen können.Anschluss Bauteilseite
Grüner 4-poliger Steckverbinder (2x2)

Testfunktionen

Die ETM übernimmt die Rolle des Steuergeräts. So sehen Sie, ob das Bauteil selbst defekt ist oder die Störung woanders liegt.Bauteil ohne Fahrzeug prüfen
Eine Endkontrolle, mit der Sie bestätigen, dass das Bauteil einwandfrei funktioniert, zum Beispiel nach einer Reparatur.End-of-Line-Test (EOL)

Lizenz

Welche Jaltest-Lizenz Sie benötigen, um die ETM mit diesem Kabel zu verwenden. Ohne die passende Lizenz funktioniert es nicht.Erforderliche Softwarelizenz
  • CV
  • Modular
Ob dieses Kabel bereits im ETM-Kit enthalten ist. Falls nicht, erwerben Sie es einzeln als Ergänzung.Teil des ETM-Kits

Abmessungen

Wie lang das Kabel ist. Ein längeres Kabel bietet mehr Spielraum, um das Bauteil zu erreichen.Kabellänge
24 bis 26 cm
Referenznummer
MDC02
Jaltest-Modul
Jaltest ETM
Steuergeräte
EBS-Modulator

Weitere Spezifikationen

Toepassing
De EBS-modules van Knorr-Bremse in MAN-voertuigen
Interface
Jaltest Link V8.1 en V9
Segment
Bedrijfsvoertuig
Onderdeel van kabelset
ETM-kit (70001008)
Nodig om te gebruiken
Jaltest ETM met ETM-licentie en een lopende CV- of Modular-softwarelicentie
Niet beschikbaar voor
De Jaltest-handhelds
Verlenging ETM-licentie
29701 (Jaltest ETM, verlenging voor één jaar)
