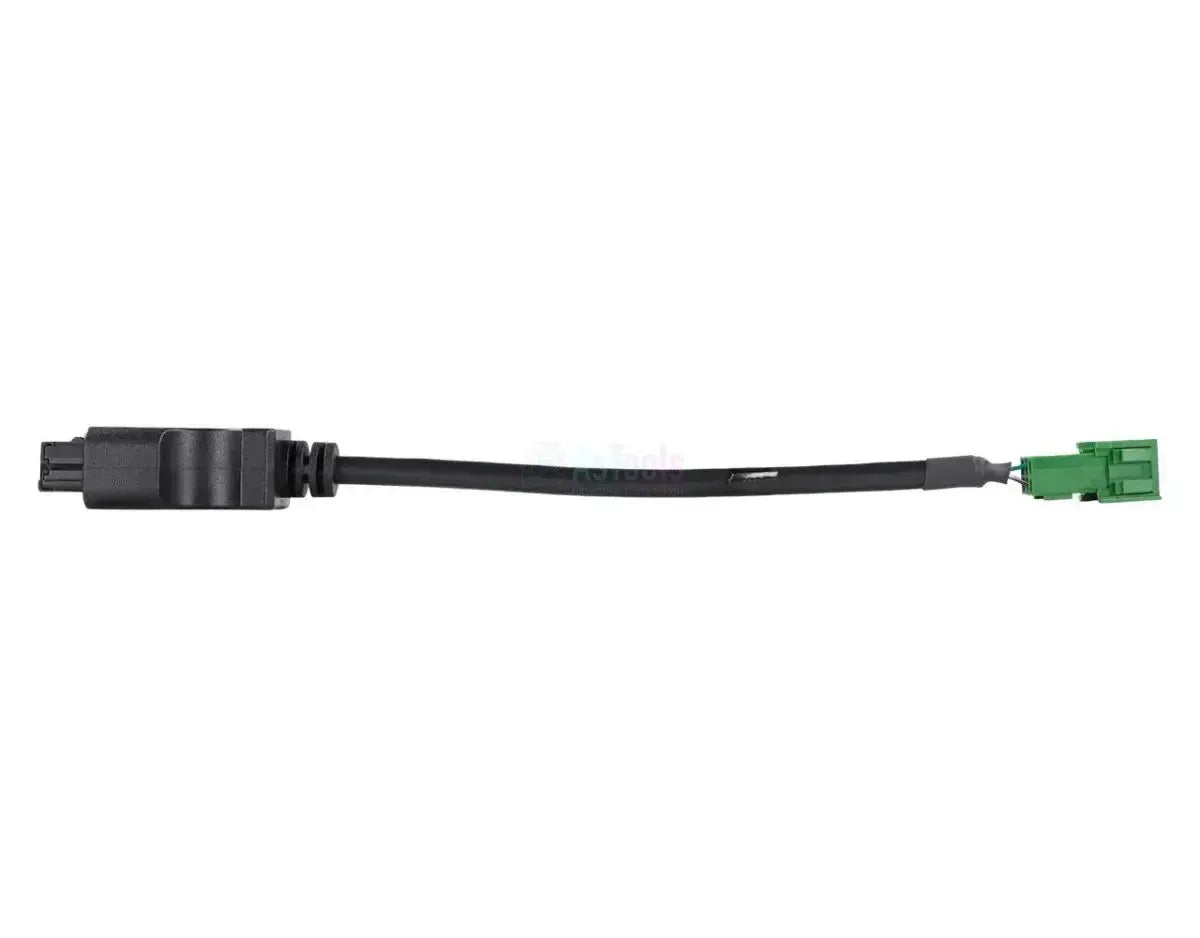

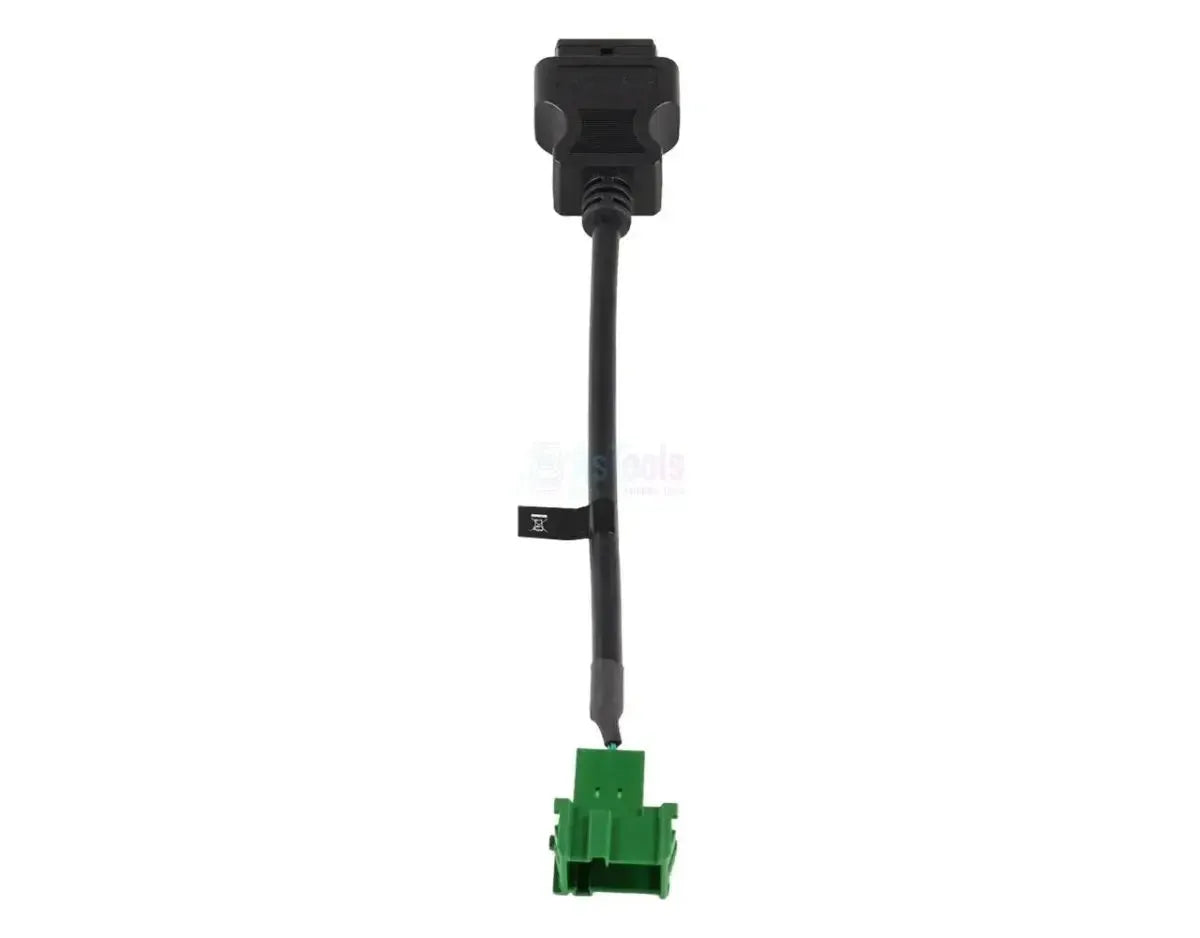

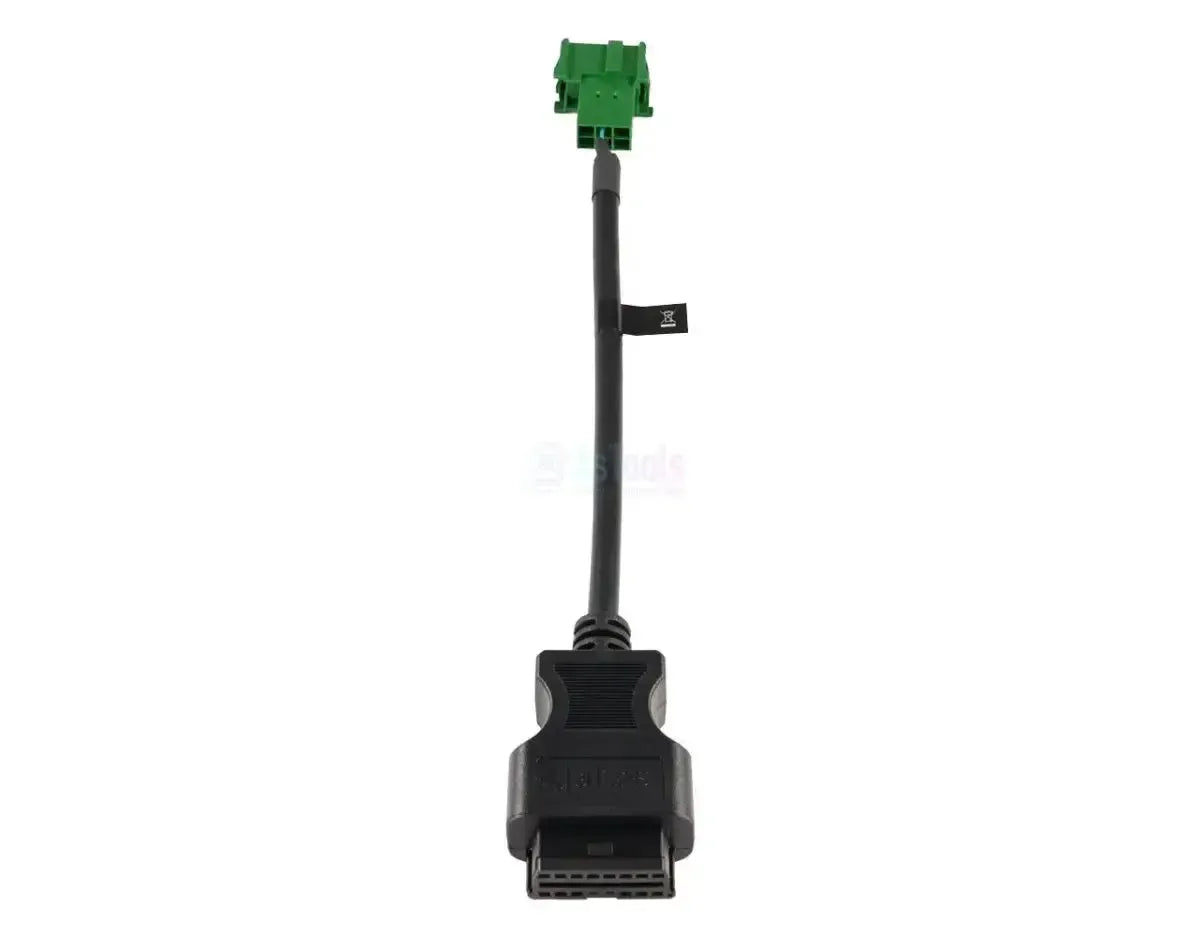

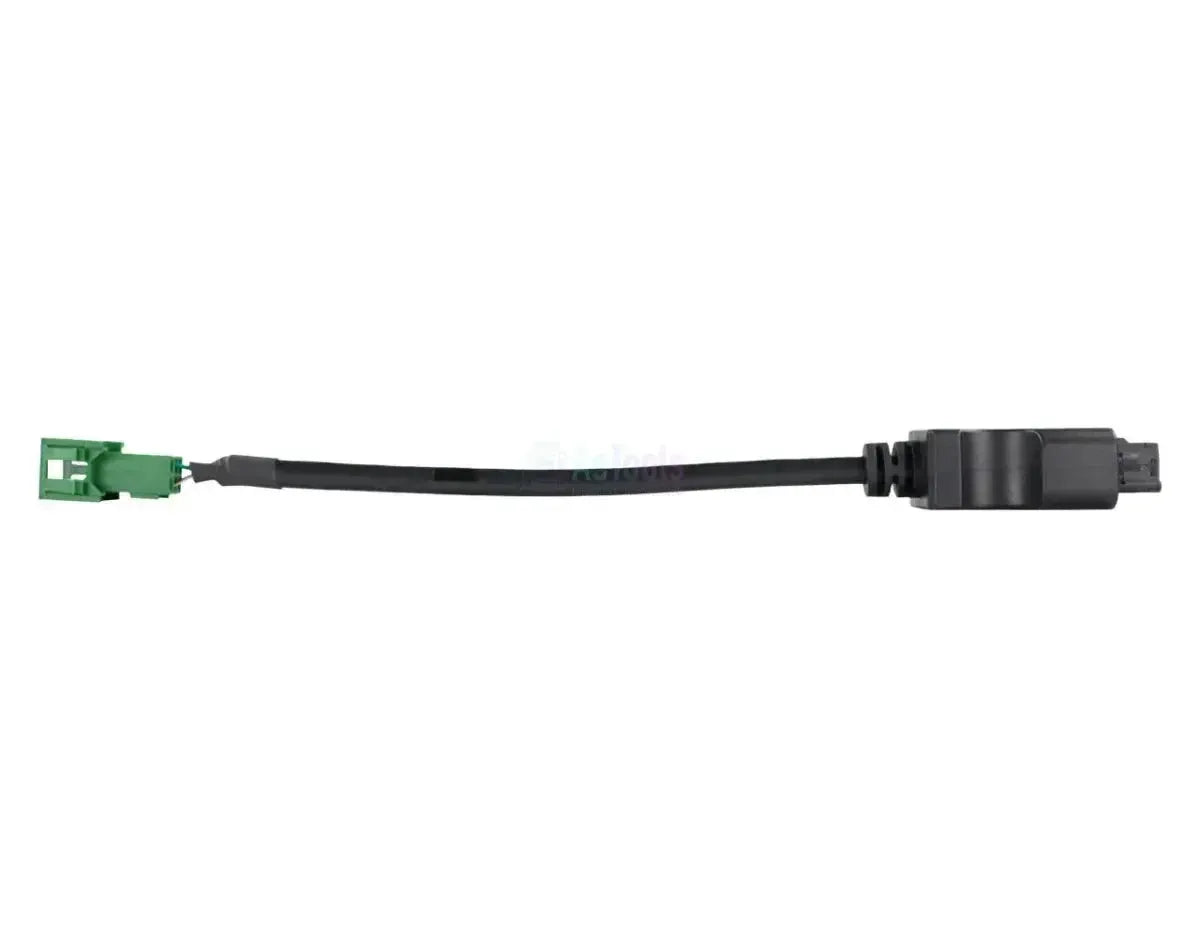

Das Jaltest JDC221A ist das Adapterkabel, das den ST14D-Anschluss des Sicherheitsports in Iveco-Lastkraftwagen in die Standard-16-pins OBD2-Schnittstelle umwandelt. Sie schließen es nicht an die Fahrzeugdiagnoseverbindung an, sondern direkt am Sicherheitsport-Stecker, sodass die Diagnose nicht über den Sicherheitsport läuft. Auf der anderen Seite verbinden Sie Ihr Jaltest-Diagnosekabel.

Hinter diesem Port liegt das komplette Fahrzeugnetzwerk der schweren Iveco-Baureihe. Sobald die Verbindung hergestellt ist, greift das Gerät unter anderem auf die Motorsteuerung EDC MD1 mit Denox 6-HD, die Bremssteuerung BSM, den Karosserie-Computer BCM, das Getriebe Hi-TroniX TraXon und die prädiktive Antriebsstrangsteuerung E-HORIZON zu. Das Kabel gehört zu Jaltest CV (Nutzfahrzeuge).

VORTEILE

✔Anschluss hinter dem Sicherheitsport über den ST14D-Stecker, wo der Standard-OBD2-Stecker nicht ausreicht.

✔Erreicht das Fahrzeugnetzwerk der schweren Baureihe: S-WAY, T-WAY und X-WAY, auch die Gasvarianten.

✔Ermöglicht den Zugriff auf das Antriebsstrang-Management EDC MD1 + Denox 6-HD, das Automatikgetriebe Hi-TroniX TraXon und die Retarder Intarder 3.

✔Endet in 16-pins OBD2 und passt daher auf das Standard-Diagnosekabel des Jaltest Link.

WICHTIGE HINWEISE

✕Dieses Kabel gehört zum ST14D-Anschluss. Für den ST48-Anschluss gibt es eine separate Ausführung (JDC222A); diese beiden passen nicht auf die jeweilige Verbindung.

✕Nur sinnvoll bei Ausführungen, die tatsächlich über einen Sicherheitsport verfügen; ist dieser nicht vorhanden, arbeiten Sie einfach über den OBD2-Anschluss.

✕Der Anschluss erfordert mehr Zeit als eine normale Steckverbindung: Sie müssen zunächst zum Anschluss des Sicherheitsports im Kabelbaum gelangen.

✕Bestimmt für die schwere Iveco-Baureihe. Der Iveco Daily hat ein eigenes Kabel für den Sicherheitsport mit ST15-Anschluss (JDC407A); dieses passt hier nicht.

Anwendungen und Funktionalitäten

Über diese Verbindung greifen Sie mit der Jaltest-Software auf das Fahrzeugnetz hinter dem Sicherheitsgateway. Die folgenden Steuergeräte sind in der Abdeckung der S-WAY, T-WAY und X-WAY enthalten, den Ausführungen, für die das Sicherheitsgateway in der Abdeckung aufgeführt ist.

Steuergeräte, auf die Sie zugreifen können

SGW: Das Sicherheitsgateway, an das dieses Kabel angeschlossen wird.
EDC MD1 + Denox 6-HD: Die Motorsteuerung mit Common-Rail-Einspritzung zusammen mit der Abgasnachbehandlung in einem Steuergerät.
BSM: Die zentrale Bremssteuerung.
Hi-TroniX TraXon und Allison 3000/4000 5th Gen: Das automatisierte Getriebe und das Automatikgetriebe.
Intarder 3 EST-54: Der Retarder, die Hilfsbremsanlage im Antriebsstrang.
BCM, EM und ACM: Der Karosseriecomputer, das Erweiterungsmodul und die Klimaregelung.
VCM und PCM: Das Fahrzeugsteuergerät mit Startsperre und das Kommunikationsmodul.
E-HORIZON: Die vorausschauende Antriebsstrangreglung, die die Straße vorausblickt.
AHW und IPC: Die zusätzliche Wasserheizung und das Instrumentenpaneel.

Was Sie tun können

Fehlercodes auslesen und löschen: Den Fehlerspeicher der Steuereinheit auslesen mit Beschreibung der erkannten Störung.
Messwerte anzeigen: Die aktuellen Werte der an die Steuereinheit angeschlossenen Sensoren in Zahlen und Grafik.
Komponenten ansteuern: Bauteile direkt aktivieren, um festzustellen, ob die Störung im Bauteil selbst oder in der Verkabelung liegt.
Parameter, Kalibrierungen und Wartungsrückstellungen: Bei den Systemen, für die Jaltest diese Verfahren anbietet.

Kompatible Fahrzeuge und Anwendungen

Entscheidend ist der Stecker, nicht das Modell. Dieses Kabel gehört zur ST14D-Ausführung des Sicherheitsanschlusses. Die folgenden Baureihen verfügen über diesen Anschluss.

Iveco:

S-WAY: (2019 - heute), einschließlich S-WAY NP mit Erdgasantrieb
T-WAY: (2020 - heute)
X-WAY: (2019 - heute), einschließlich X-WAY NP mit Erdgasantrieb

💡

Wissenswert: Iveco verbaut zwei Stecker für den Sicherheitsanschluss parallel, den ST14D und den ST48. Die Anschlussstelle befindet sich im Kabelbaum beim Sicherheitsanschluss. Überprüfen Sie daher zunächst, welcher Stecker in Ihrem Fahrzeug verbaut ist, bevor Sie bestellen.

Verpackungsinhalt

1x Jaltest (JDC221A) | Iveco (SGW) ST14D - 16-poliges OBD2-Adapterkabel | Lastkraftwagen

Technische Spezifikationen

Spezifikation	Beschreibung
Marke	Jaltest (Cojali)
Referenznummer	JDC221A
Typ	Adapterkabel (Anschluss am Sicherheitsanschluss)
Anwendung	Iveco-Lastkraftwagen mit Sicherheitsanschluss, ST14D-Ausführung

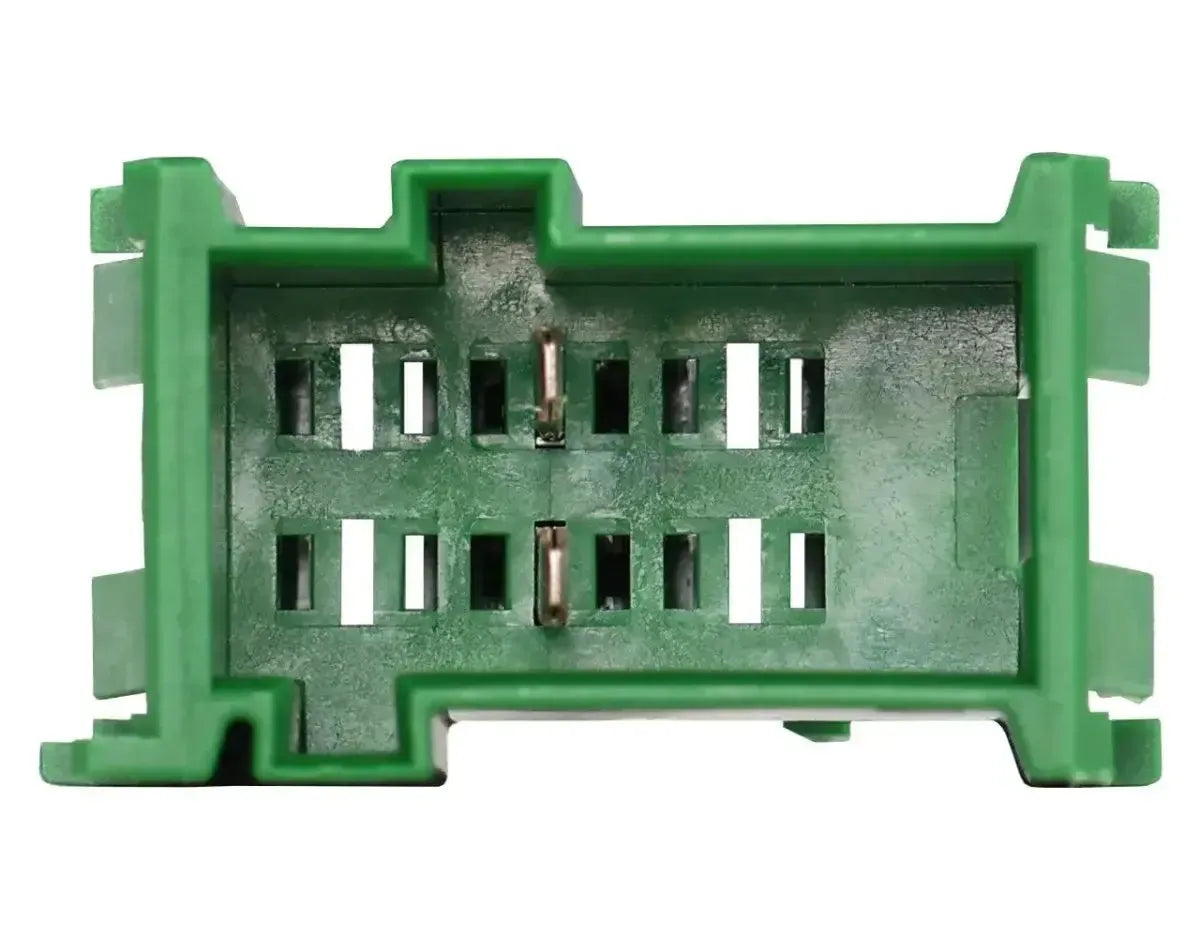

Fahrzeugseite Anschluss	ST14D

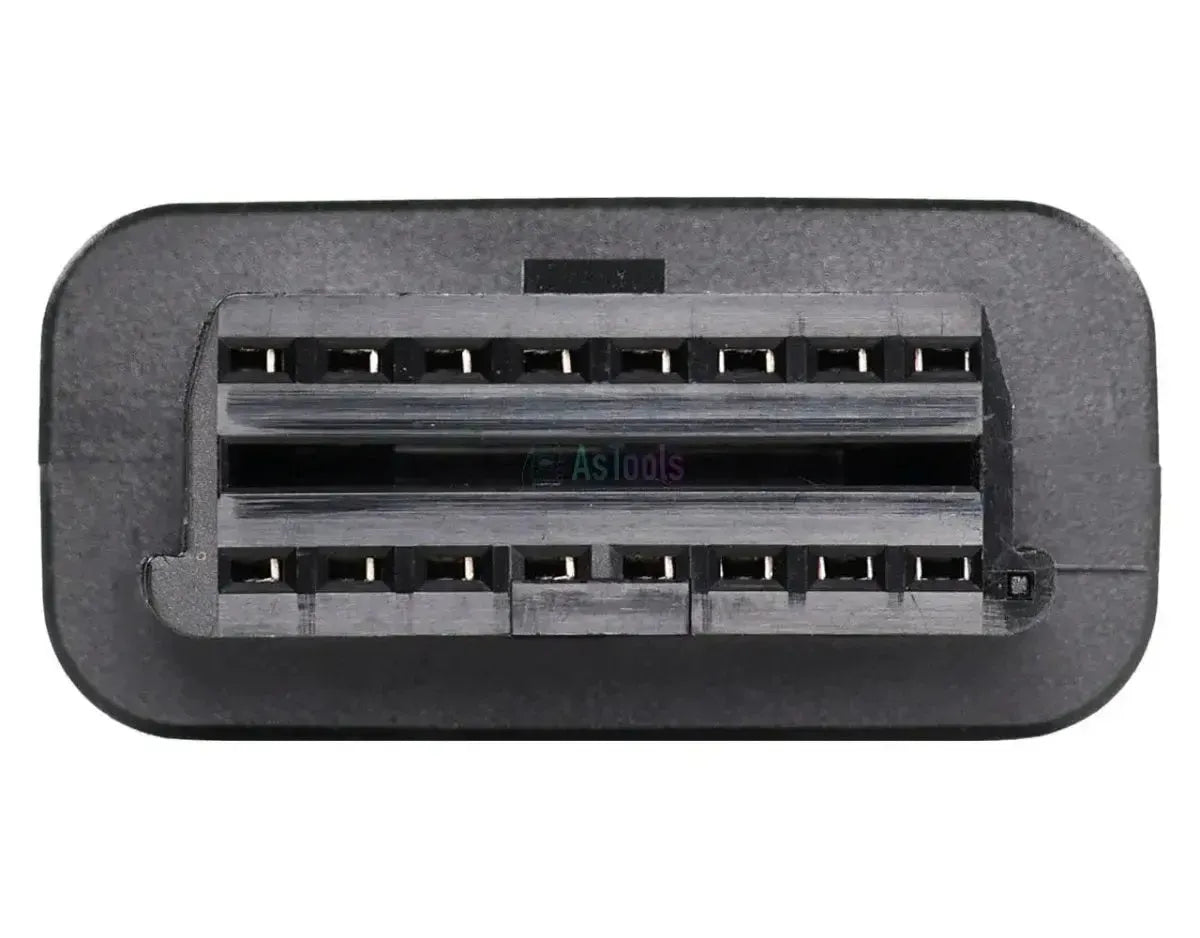

Schnittstellenseite Anschluss	16-poliger OBD2-Anschluss
Steuergeräte	SGW, EDC MD1 + Denox 6-HD, BSM, BCM, EM, ACM, PCM, VCM Immobilizer, E-HORIZON, Intarder 3 EST-54, Hi-TroniX TraXon, Allison 3000/4000 5th Gen, AHW, IPC
Ausführung für ST48	JDC222A (nicht austauschbar)
Segment	Nutzfahrzeug
Jaltest-Modul	Jaltest Nutzfahrzeuge
