Jaltest  |  SKU: JDC550

Jaltest (JDC550) | ISOBUS 9-poliges OBD Adapterkabel | Landwirtschaftliches Fahrzeug

€242,95 inkl.
€200,79 exkl.

Garantie direkt über AsTools

Wir bearbeiten Garantieansprüche selbst, schnell und ohne Einschaltung des Herstellers. Dank unseres eigenen Ersatzteillagers und technischer Expertise können wir dir in der Regel sofort helfen. Nur in Ausnahmefällen senden wir das Produkt dennoch an den Lieferanten weiter.

2 Jahre Garantie auf alle Produkte

Alle unsere Produkte werden mit 2 Jahren Herstellergarantie geliefert. So bist du für langfristige Qualität und Service abgesichert.

Einfach zurückgeben

Du kannst deine Rücksendung ganz einfach über dein Konto beantragen. Wir senden dir das Rücksendeetikett per E-Mail zu. Die Rücksendekosten trägst du selbst.

Professioneller Kundenservice

Unsere Experten stehen bereit, um Ihnen schnell und fachkundig zu helfen, sowohl online als auch in unserem physischen Geschäft. Fragen? Kontaktieren Sie uns gerne!

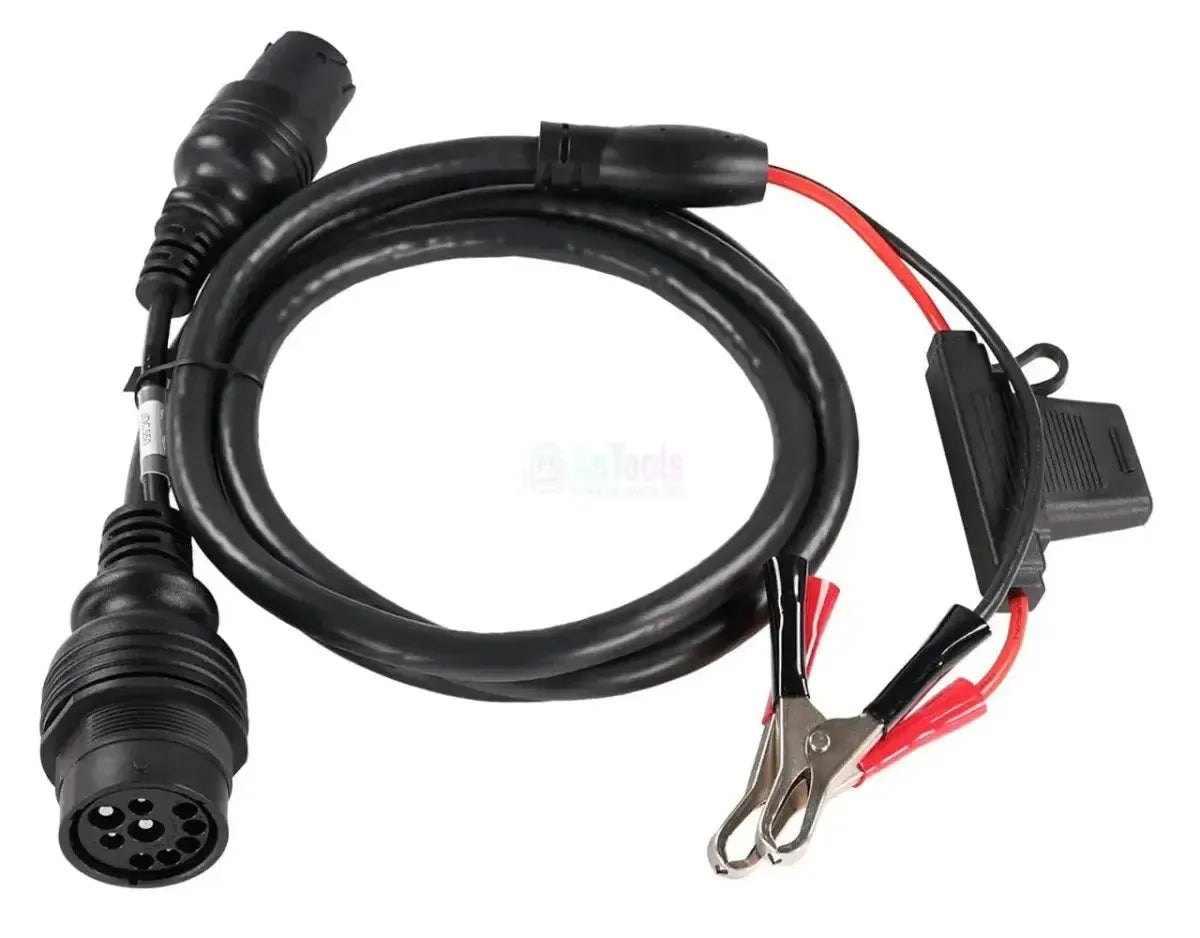

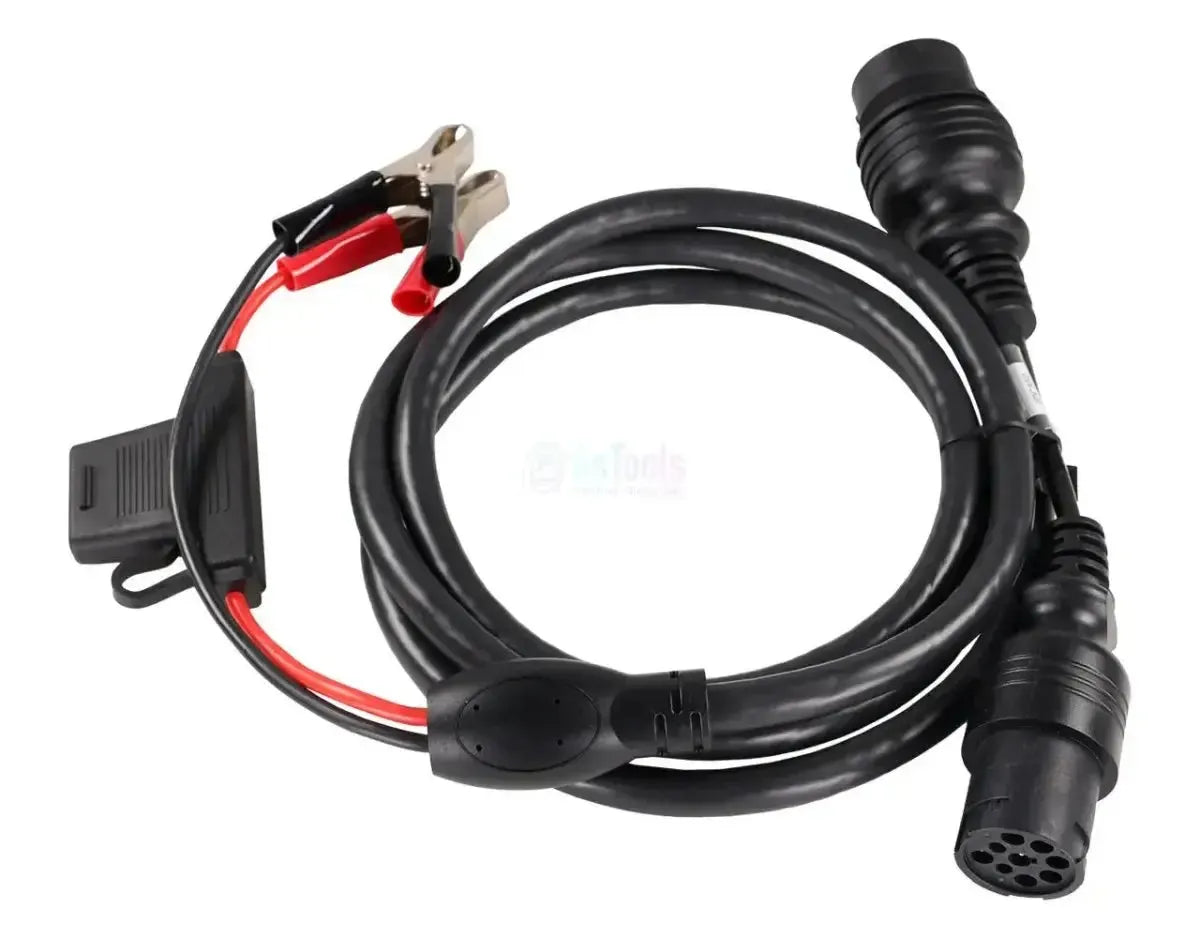

Das Jaltest JDC550 ist das Diagnosekabel für die standardisierte 9-polige ISOBUS-Schnittstelle an Landmaschinen und Anbaugeräten. Auf der Maschinenseite sitzt ein runder Stecker mit Metallhülse und schwarzem neunpoligem Gehäuse; auf der Schnittstellenseite befindet sich eine runde Bajonettkupplung, auf die das Jaltest-Diagnosekabel aufgesteckt wird. In der Mitte zweigt ein Kabel zu zwei Batterieklemmen ab – rot für Plus und schwarz für Minus –, die die Versorgungsspannung direkt von der Batterie beziehen. Mit 230 cm ist dies ein langes Kabel und wird für Jaltest Link V8.1 und V9 angegeben.

ISOBUS ist die in ISO 11783 festgelegte Schnittstelle, über die ein Traktor und ein Anbaugerät miteinander kommunizieren: Gleicher Stecker, gleiche Verdrahtung und gleiche Nachrichten, sodass ein Gerät eines Herstellers auf einem Traktor eines anderen Herstellers funktioniert und über das Display in der Kabine bedient werden kann. Daher finden Sie diese Schnittstelle auf Maschinen verschiedenster Hersteller, und nicht die Marke, sondern der ISOBUS-Stecker ist für dieses Kabel ausschlaggebend. Über die Verbindung liest die Jaltest-Ausrüstung die ISOBUS-Leitung mit, liest die Fehlercodes und Messwerte der angeschlossenen ISOBUS-Geräte aus und stellt fest, ob Traktor und Gerät sich richtig verstehen. Das Kabel fällt unter Jaltest AGV (Landmaschinen).

VORTEILE

✔Herstellerunabhängig einsetzbar: ISOBUS ist in ISO 11783 festgelegt, sodass Maschinen verschiedener Hersteller den gleichen 9-poligen Stecker haben.
✔Mit 230 cm lang genug, um von der Rückseite des Traktors oder des Geräts zu arbeiten, ohne die Maschine zu verschieben.
✔Die mitgelieferte Batterieklemmen speisen Sie das Kabel direkt von Batterie, auch wenn Sie an einem abgekoppelten Gerät messen.
✔Angegeben für Jaltest Link V8.1 und V9, sodass das Kabel mit beiden Schnittstellengenerationen kompatibel bleibt.

WICHTIGE HINWEISE

✕Die ISOBUS-Leitung ist die Verbindung zwischen Schlepper und Arbeitsgerät. Steuergeräte anderer Hersteller, die nicht auf dieser Leitung angebunden sind, sprechen Sie mit dem herstellerspezifischen Kabel dieses Herstellers an.
✕Nur für die 9-poliger ISOBUS-Anschluss; ein Fahrzeug ohne ISOBUS verfügt über einen eigenen Diagnosestecker und benötigt daher ein anderes Kabel.
✕Was Sie pro Maschine zu sehen bekommen, hängt davon ab, welche ISOBUS-Gerätedie tatsächlich daran angeschlossen sind und daher je nach Gerät unterschiedlich ausfallenBaujahr.
✕Das rote Klemme gehört auf den Pluspol und die schwarze an den Minus; wenn Sie diese vertauschen, wird das Kabel nicht unter Spannung stehen.

Anwendungen und Funktionen

\nÜber diese Verbindung verfügen Sie im Jaltest-Software über die ISOBUS-Diagnose der Maschine und des angeschlossenen Geräts. Sie sehen auf derselben Leitung mit, über die Traktor und Gerät ihre Nachrichten austauschen. Was zu sehen ist, hängt von den Geräten ab, die auf dieser Leitung angeschlossen sind, und somit von dem Werkzeug und dem Baujahr.

Steuergeräte, auf die Sie zugreifen können

  • ISOBUS-Geräte des Werkzeugs: Die Steuergeräte der Presse, des Spritzgeräts, der Streumaschine oder eines anderen Anbaugeräts, die sich auf der ISOBUS-Leitung anmelden.
  • ISOBUS-Geräte des Schleppers: Die Geräte auf der Schlepperseite, die auf derselben Leitung angeschlossen sind, einschließlich der Bedienung auf dem Display in der Kabine.
  • Die ISOBUS-Verbindung selbst: Der Nachrichtenstrom zwischen Schlepper und Gerät, mit dem Sie überprüfen, ob beide sich gegenseitig richtig verstehen.

Was Sie tun können

  • Fehlercodes auslesen und löschen: Den Fehlerspeicher der angeschlossenen ISOBUS-Geräte auslesen, mit der Beschreibung der erkannten Störung.
  • Messwerte anzeigen: Die aktuellen Werte, die über die ISOBUS-Leitung übertragen werden, in Zahlen und Grafik.
  • Die Verbindung überprüfen: Überprüfen, ob Schlepper und Gerät sich gegenseitig erkennen und ob die Nachrichten vollständig ankommen.
  • Komponenten ansteuern und Verfahren durchführen: Bei den Geräten, für die Jaltest diese Schritte anbietet.

Kompatible Fahrzeuge und Anwendungen

Entscheidend ist der Stecker, nicht die Marke. Dieses Kabel passt auf jeden Landwirtschaftstraktor und jedes Anbaugerät mit dem 9-poligen ISOBUS-Anschluss. Dieser Anschluss ist genau dafür vorgesehen, dass Maschinen von verschiedenen Herstellern zusammenarbeiten, daher wählen Sie dieses Kabel anhand des runden ISOBUS-Steckers aus und nicht anhand der Marke des Schleppers.

Anwendung:

  • Traktoren mit ISOBUS: Der runde 9-polige Anschluss befindet sich normalerweise auf der Rückseite, bei der Gerätekupplung.
  • Anbaugeräte mit ISOBUS: Pressen, Spritzen, Streuer und andere Geräte, die über die ISOBUS-Leitung mit dem Traktor kommunizieren.
  • Hersteller nicht ausschlaggebend: Die Schnittstelle und die Nachrichten sind in ISO 11783 festgelegt und daher herstellerübergreifend identisch.
💡
Wissenswert: Der runde ISOBUS-Stecker ist an der Metallhülse mit Rändelmutter und dem schwarzen Gehäuse mit neun Positionen zu erkennen; er befindet sich üblicherweise an der Rückseite des Traktors bei der Geräteanbaukupplung. Sollte sich stattdessen ein herstellereigener Stecker an Ihrer Maschine befinden, benötigen Sie das Kabel dieses Herstellers. Überprüfen Sie daher zunächst, welche Schnittstelle sich an Ihrer Maschine befindet, bevor Sie bestellen.

Verpackungsinhalt

  • 1x Jaltest (JDC550) | ISOBUS 9-poliges OBD Übergangskabel | Landmaschine

Technische Spezifikationen

Spezifikation Beschreibung
Hersteller Jaltest (Cojali)
Referenznummer JDC550
Typ Übergangskabel (ISOBUS-Diagnosekabel)
Anwendung Landmaschinen und Anbaugeräte mit 9-poliger ISOBUS-Schnittstelle
Länge 230 cm
Schnittstelle Jaltest Link V8.1 und V9
Schnittstelle Maschinenseite 9-poliger ISOBUS (rund, Metallhülse, ISO 11783)
Schnittstelle Geräteseite Runde Bajonettkupplung zum Jaltest-Diagnosekabel
Stromversorgung Zwei Batterieklemmen, rot für Plus und schwarz für Minus
Steuergeräte Die ISOBUS-Steuergeräte von Traktor und Anbaugerät
Segment Landmaschine
Jaltest-Modul Jaltest AGV (Landwirtschaftsfahrzeuge)
