Jaltest  |  SKU: JDC631A

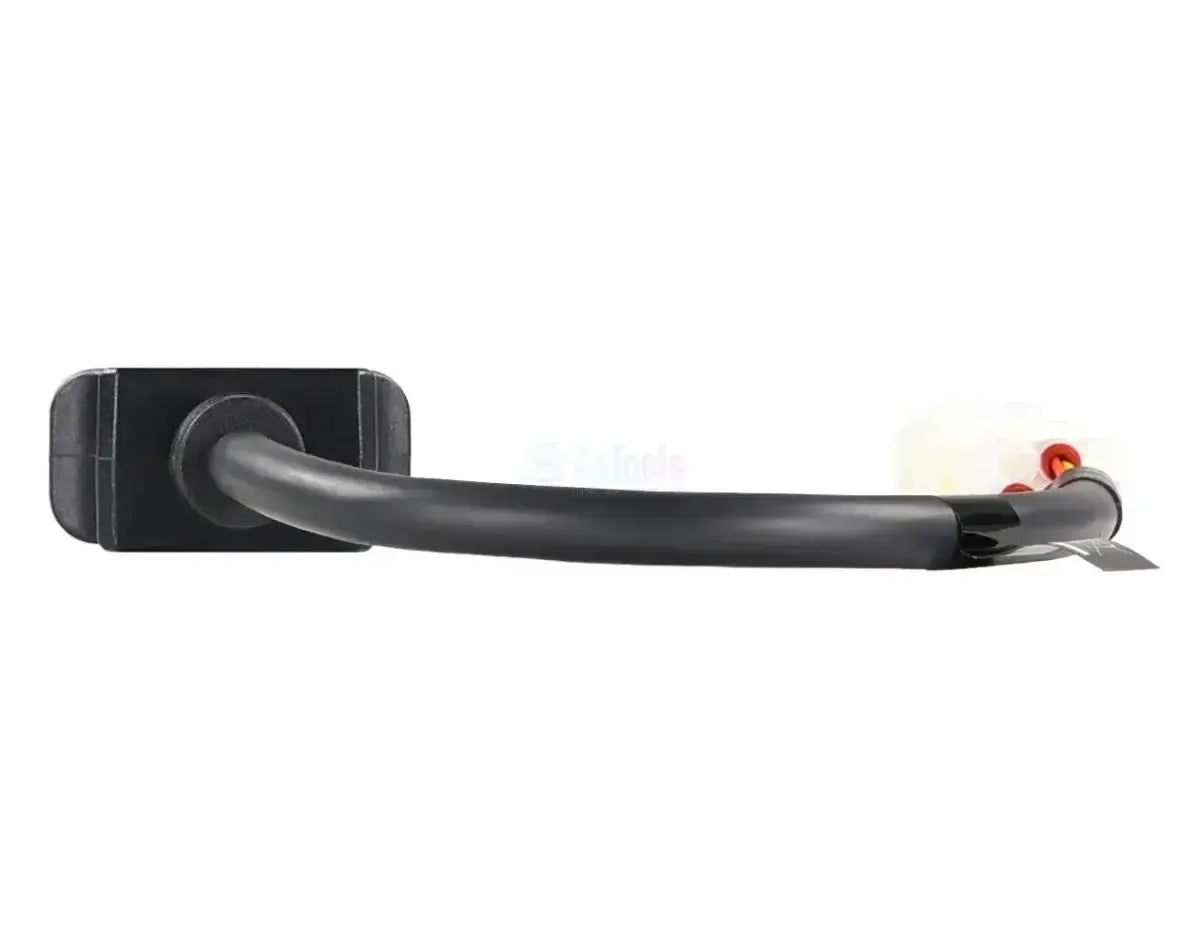

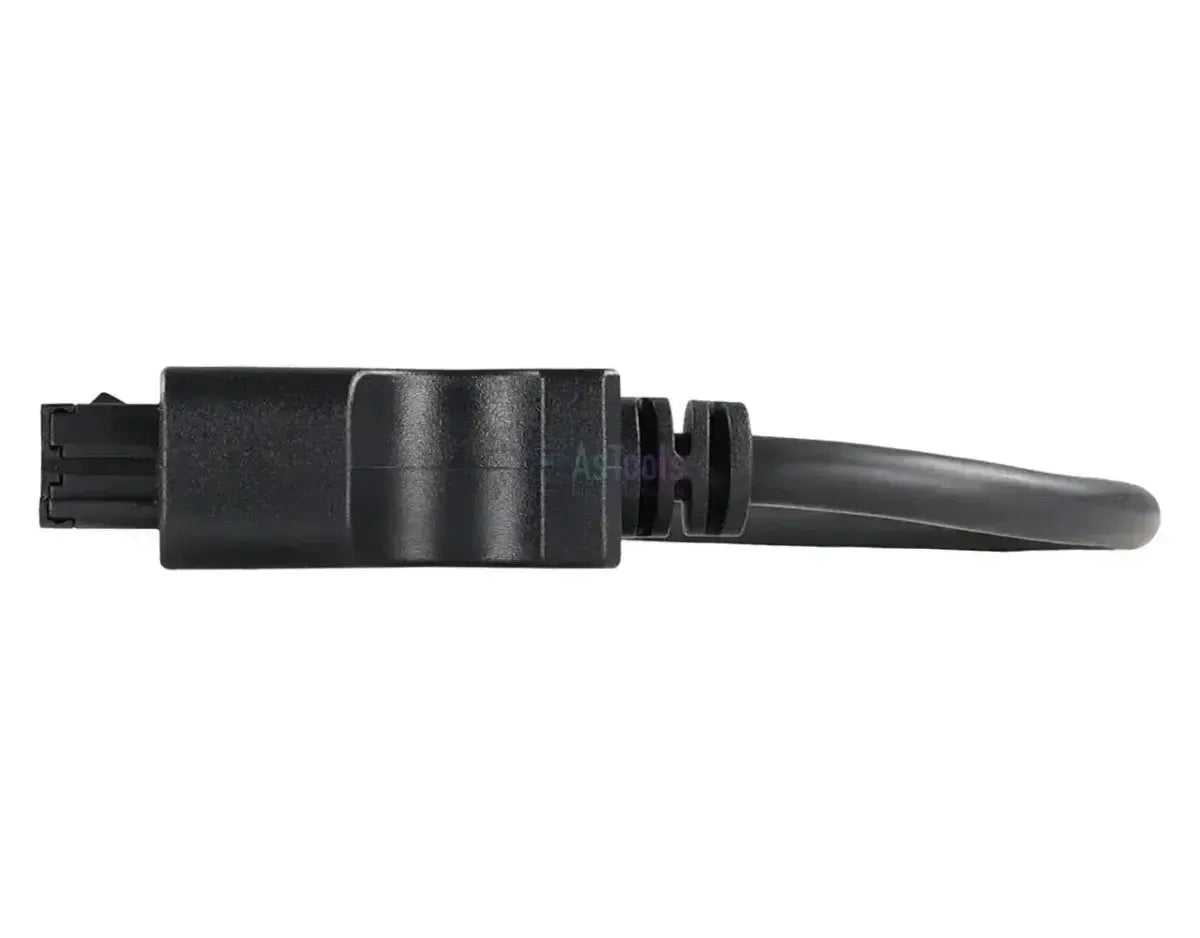

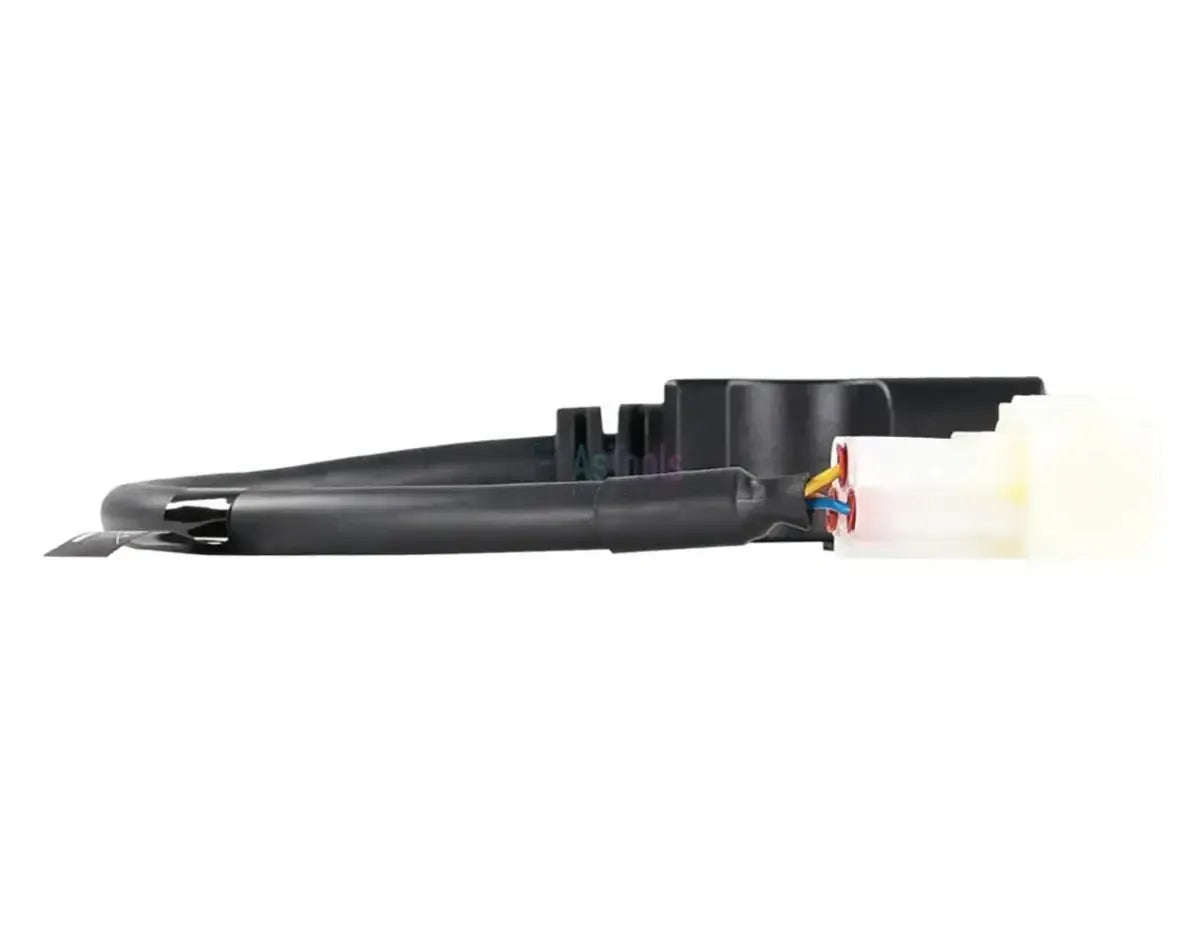

Jaltest (JDC631A) | Hidea/Parsun 6-poliges OBD - 16-poliges OBD2 Adapterkabel | Motorboot

€174,95 inkl.
€144,59 exkl.

Garantie direkt über AsTools

Wir bearbeiten Garantieansprüche selbst, schnell und ohne Einschaltung des Herstellers. Dank unseres eigenen Ersatzteillagers und technischer Expertise können wir dir in der Regel sofort helfen. Nur in Ausnahmefällen senden wir das Produkt dennoch an den Lieferanten weiter.

2 Jahre Garantie auf alle Produkte

Alle unsere Produkte werden mit 2 Jahren Herstellergarantie geliefert. So bist du für langfristige Qualität und Service abgesichert.

Einfach zurückgeben

Du kannst deine Rücksendung ganz einfach über dein Konto beantragen. Wir senden dir das Rücksendeetikett per E-Mail zu. Die Rücksendekosten trägst du selbst.

Professioneller Kundenservice

Unsere Experten stehen bereit, um Ihnen schnell und fachkundig zu helfen, sowohl online als auch in unserem physischen Geschäft. Fragen? Kontaktieren Sie uns gerne!

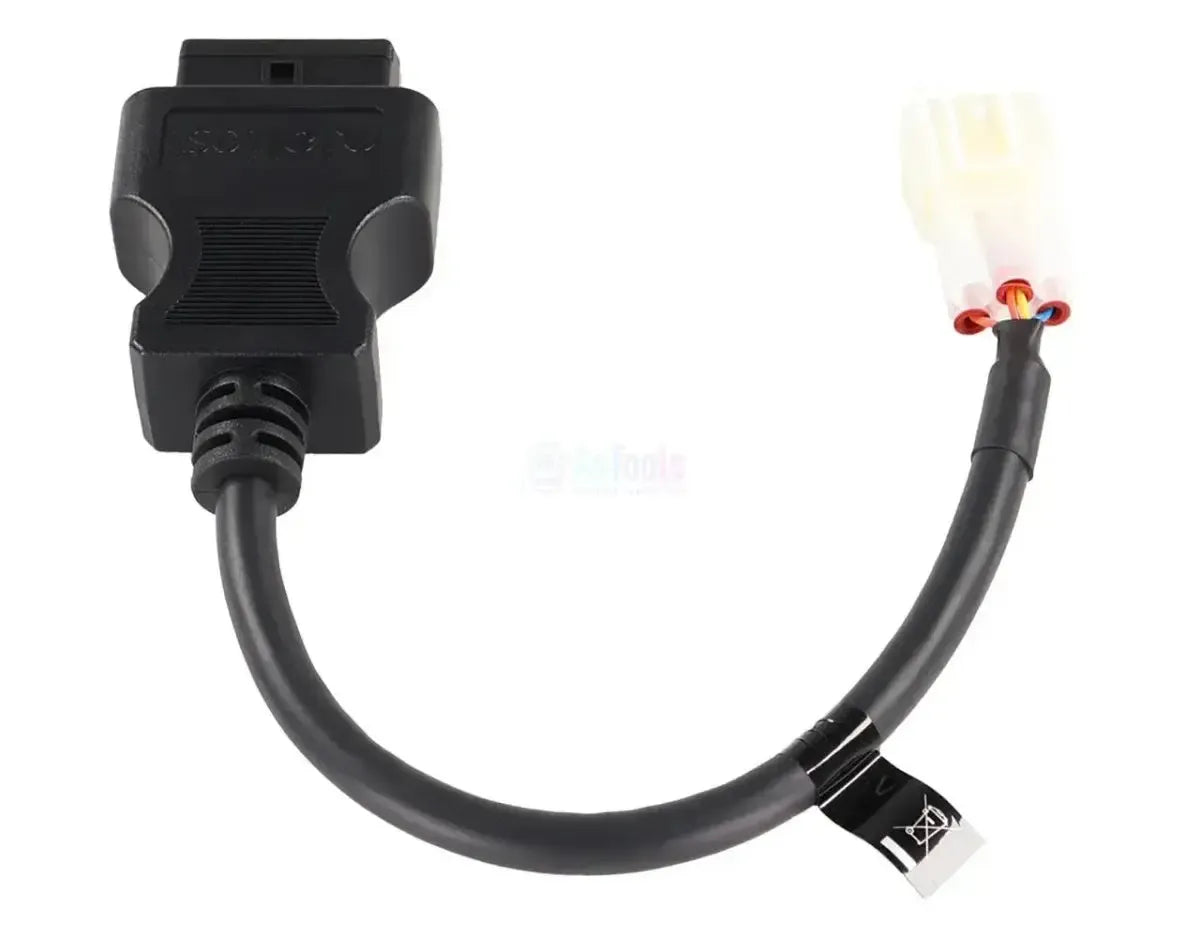

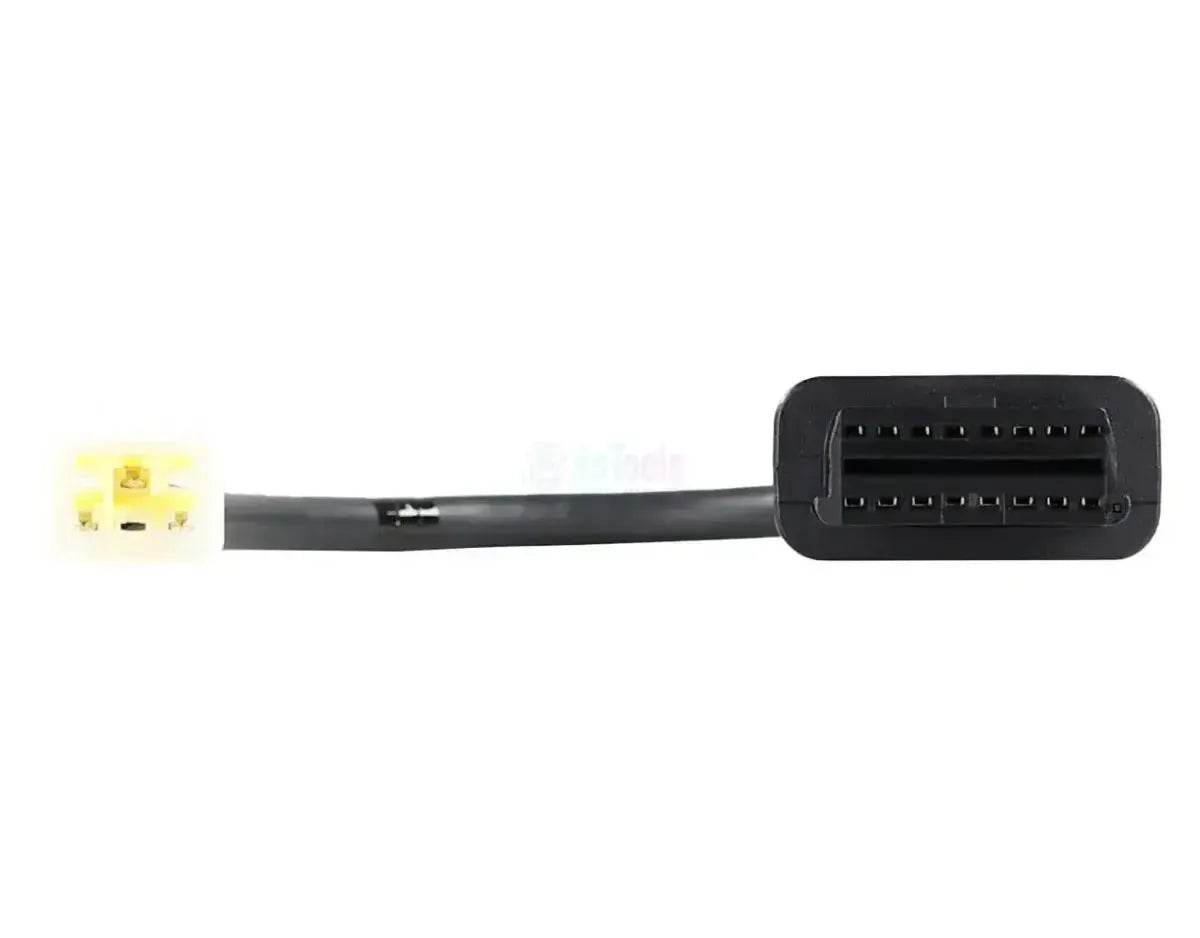

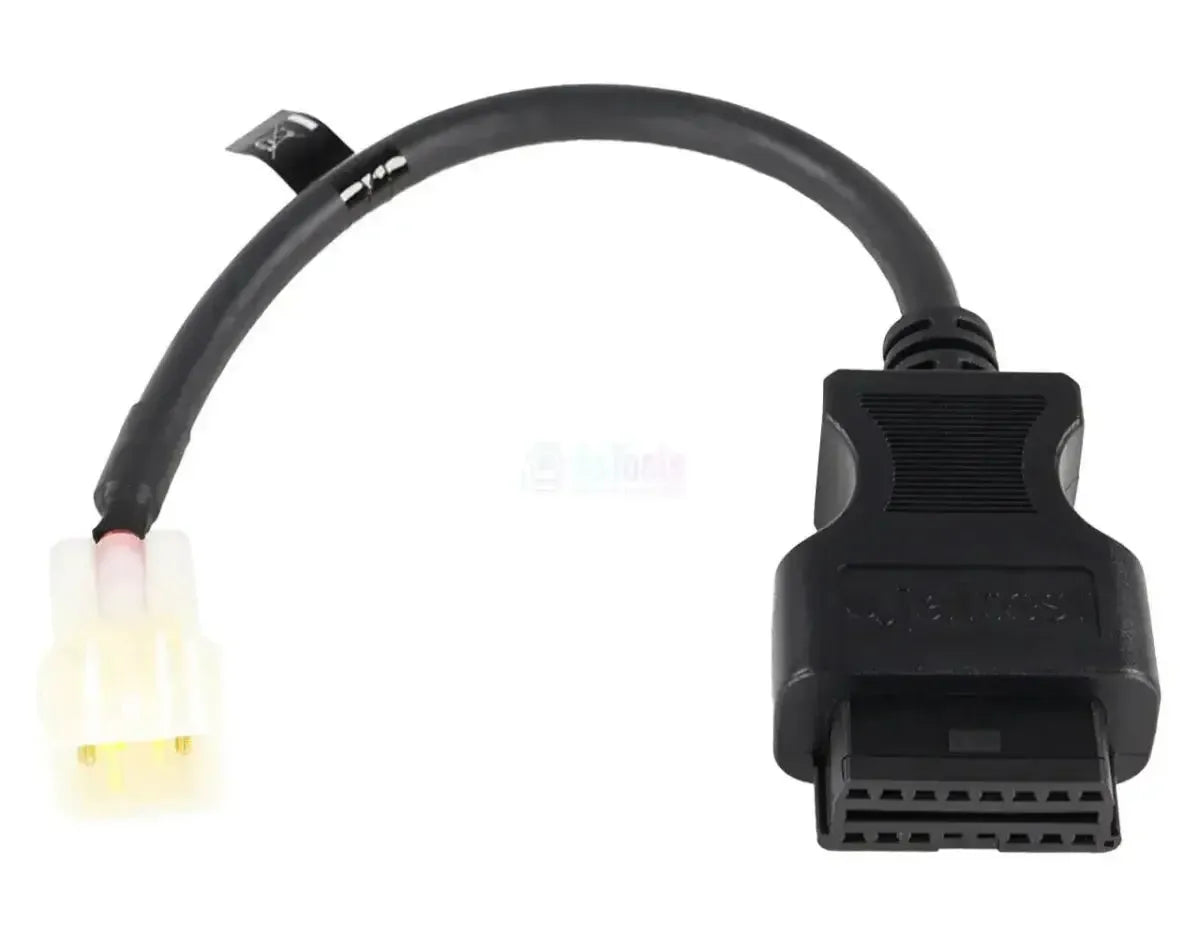

Die Jaltest JDC631A verbindet die 6-polige Diagnosebuchse der eingespritzten Hidea- und Parsun-Außenbordmotoren mit dem 16-poligen OBD2-Anschluss Ihrer Jaltest-Geräte. Motorseitig sitzt ein rechteckiger Stecker aus cremeweißem Kunststoff mit gelben Verriegelungsnasen und flachen Kontaktmessern; angeschlossen sind nur die Adern, die die Diagnoseleitung benötigt. Der Anschluss befindet sich unter der Motorhaube.

Beide Marken verwenden dasselbe Steuergerät, das ECM Delphi, daher genügt ein Kabel. Damit lesen Sie Fehlercodes und Messwerte aus, steuern Komponenten an, einschließlich Zylinderbalance und Zylinder abschalten, und verfolgen die Werte live. Was verfügbar ist, hängt vom Modell ab. Die Abdeckung reicht von HDEF20 bis HDEF130 und von Parsun F30 EFI bis EFI 115. Das Kabel fällt unter Jaltest Marine.

VORTEILE

✔Deckt zwei Marken mit einem Kabel ab: Hidea und Parsun nutzen die Motorsteuerung ECM Delphi gemeinsam.
✔Liest die Fehlercodes und Messwerte der Einspritzmotoren aus, von HDEF20 bis HDEF130.
✔Bei verschiedenen Modellen können Sie Komponenten ansteuern, einschließlich direkter Tests wie Zylinderbalance und Zylinder abschalten.
✔Bei unter anderem HDEF30 und EFI 115 verfolgen Sie die Werte mit Live-Ansicht in Echtzeit, während der Motor läuft.

HINWEISE

✕Der Funktionsumfang unterscheidet sich stark je nach Modell: Komponenten ansteuern ist unter anderem bei HDEF115 und den Parsun-Modellen verfügbar, aber nicht bei jedem Modell; beim Parsun F30 EFI fehlt die Echtzeitanzeige.
✕Jaltest führt bei diesen Marken bei keinem Modell Parameter, Kalibrierung oder Wartungsreset durch.
✕Nur für den 6-poligen Anschluss der Einspritzmotoren; Vergasermodelle haben kein Steuergerät und können nicht ausgelesen werden.
✕Das ECM Delphi ist das einzige Steuergerät, das Jaltest bei diesen Marken unterstützt; die übrige Elektronik an Bord erreichen Sie über dieses Kabel nicht.

Anwendungen und Funktionen

Das Kabel ist für Werkstätten bestimmt, die Hidea- und Parsun-Außenbordmotoren mit dem Jaltest Link auslesen. Es gibt ein Steuergerät, und welche Funktionen darauf verfügbar sind, hängt vom Modell ab.

Steuergeräte, auf die Sie zugreifen können

  • ECM Delphi: Motorsteuerung Hidea und Parsun.

Was Sie damit tun können

  • Fehlercodes: Auslesen mit Beschreibung.
  • Messwerte: Sensorwerte anzeigen.
  • Komponenten: Zylinderbalance, Kompression.
  • Live-Ansicht: Unter anderem HDEF30, EFI 115.

So verwenden Sie es

  1. Stecker finden: Suchen Sie den cremeweißen Stecker unter der Motorhaube.
  2. Anschließen: Stecken Sie die JDC631A auf den Anschluss.
  3. Link verbinden: Schließen Sie die OBD2-Seite an den Jaltest Link an.
  4. Zündung ein: Schalten Sie die Zündung ein.
  5. Auslesen: Wählen Sie Hidea oder Parsun und das Modell.

Kompatible Fahrzeuge und Anwendungen

Entscheidend ist der Stecker, nicht der Modellname. Dieses Kabel passt an die Hidea- und Parsun-Außenbordmotoren mit Einspritzung und der 6-poligen Diagnosebuchse unter der Motorhaube. Die unten genannten Modelle gehören zur Abdeckung von Jaltest Marine; am cremeweißen Stecker mit gelben Verriegelungsnasen erkennen Sie, ob Sie den richtigen Anschluss haben.

Hidea:

  • HDEF20 und HDEF30: Einspritzmotoren.
  • HDEF40 und HDEF40 SK: Einspritzmotoren.
  • HDEF50 und HDEF60: Einspritzmotoren.
  • HDEF115 und HDEF130: Einspritzmotoren.

Parsun:

  • F30 EFI und F40 EFI: Einspritzmotoren.
  • F50 EFI und F60 EFI: Einspritzmotoren.
  • EFI 115: Einspritzmotor.
💡
Gut zu wissen: Dieses Kabel gehört zum cremeweißen 6-poligen Stecker mit gelben Verriegelungsnasen, den Hidea und Parsun an ihren Einspritzmotoren verwenden; er befindet sich unter der Motorhaube. Verwechseln Sie ihn nicht mit dem runden grauen 6-poligen Deutsch-Stecker von Einbaumotoren, der ganz anders aussieht. Vergasermodelle haben kein Steuergerät und können nicht ausgelesen werden.

Lieferumfang

  • 1x Jaltest (JDC631A) | Hidea/Parsun 6-polig OBD - 16-polig OBD2 Adapterkabel | Motorboot

Technische Spezifikationen

Allgemein

Die Marke des Kabels oder Adapters. Sie muss häufig zur Marke Ihres Diagnosegeräts passen.Marke
Jaltest
Um welche Produktart es sich handelt: ein einzelnes Adapterkabel, ein Adapter ohne Kabel oder ein komplettes Set.Produktart
Adapterkabel
Für wie viele Fahrzeugmarken das Kabel geeignet ist. Viele Adapterkabel passen nur zu einer Marke mit eigenem Stecker.Anzahl Fahrzeugmarken
2 Marken

Geeignet für

Mit welcher Marke von Diagnosegeräten das Kabel funktioniert. Ein Kabel einer Marke passt meist nicht an Testern anderer Marken.Passendes Diagnosegerät
  • Jaltest
Welches Jaltest-Modul Sie für die Verwendung des Kabels benötigen. Ohne die passende Lizenz funktioniert das Kabel nicht.Jaltest-Softwaremodul
  • Marine

Anschlüsse

Der Stecker, der in die Diagnosebuchse des Fahrzeugs oder der Maschine gesteckt wird. Er muss exakt passen.Anschluss Fahrzeugseite
6-poliger OBD
Der Stecker auf der Seite Ihres Diagnosegeräts oder Ihrer Schnittstelle. Meist ein 16-poliger OBD2-Stecker.Anschluss Geräteseite
16-polig OBD2

Maße und Gewicht

Steuergeräte
ECM Delphi (Motorsteuerung)
Referenznummer
JDC631A

Weitere Spezifikationen

Verwendung
Hidea- und Parsun-Außenbordmotoren mit Einspritzung
