Der Jaltest JDC406A wandelt den 12-poligen und 8-poligen Stecker des Sicherheitsgateways (SGW) in Fiat-Fahrzeugen in den standardmäßigen 16-poligen OBD2-Anschluss um. Sie schließen ihn nicht an die Diagnosebuchse an, sondern direkt am Stecker des Gateways im Kabelbaum, sodass die Diagnose nicht über dieses Gateway läuft. So müssen Sie keinen separaten Zugang zum Gateway anschaffen.

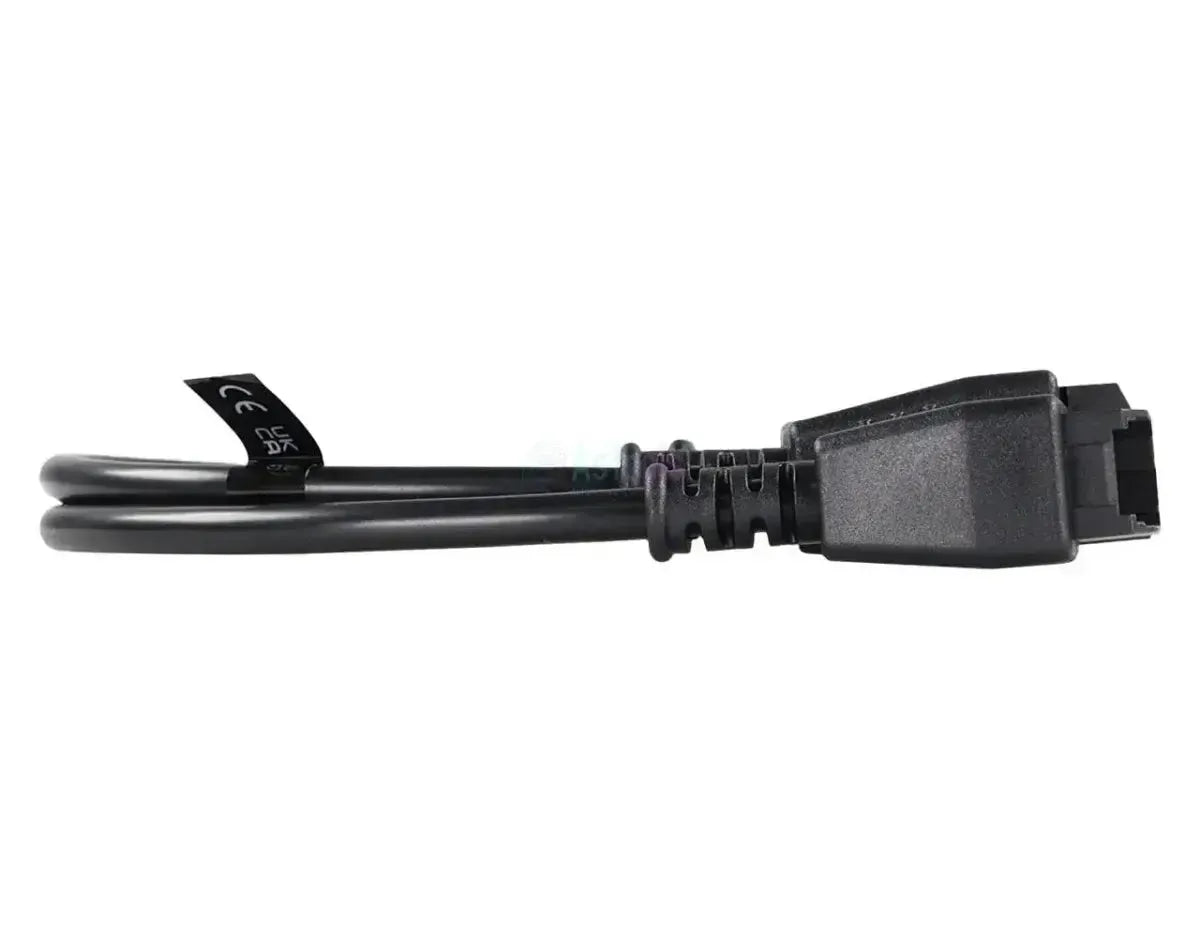

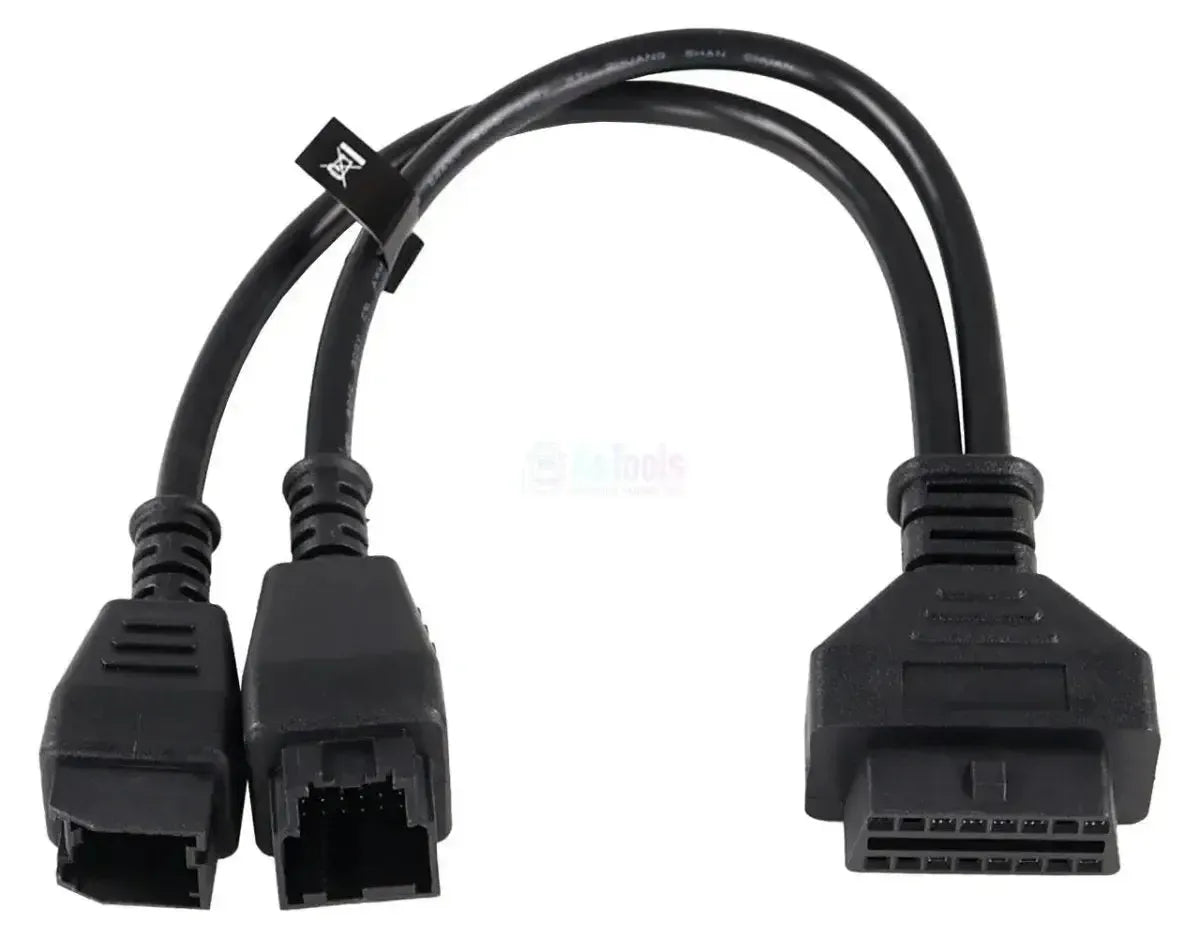

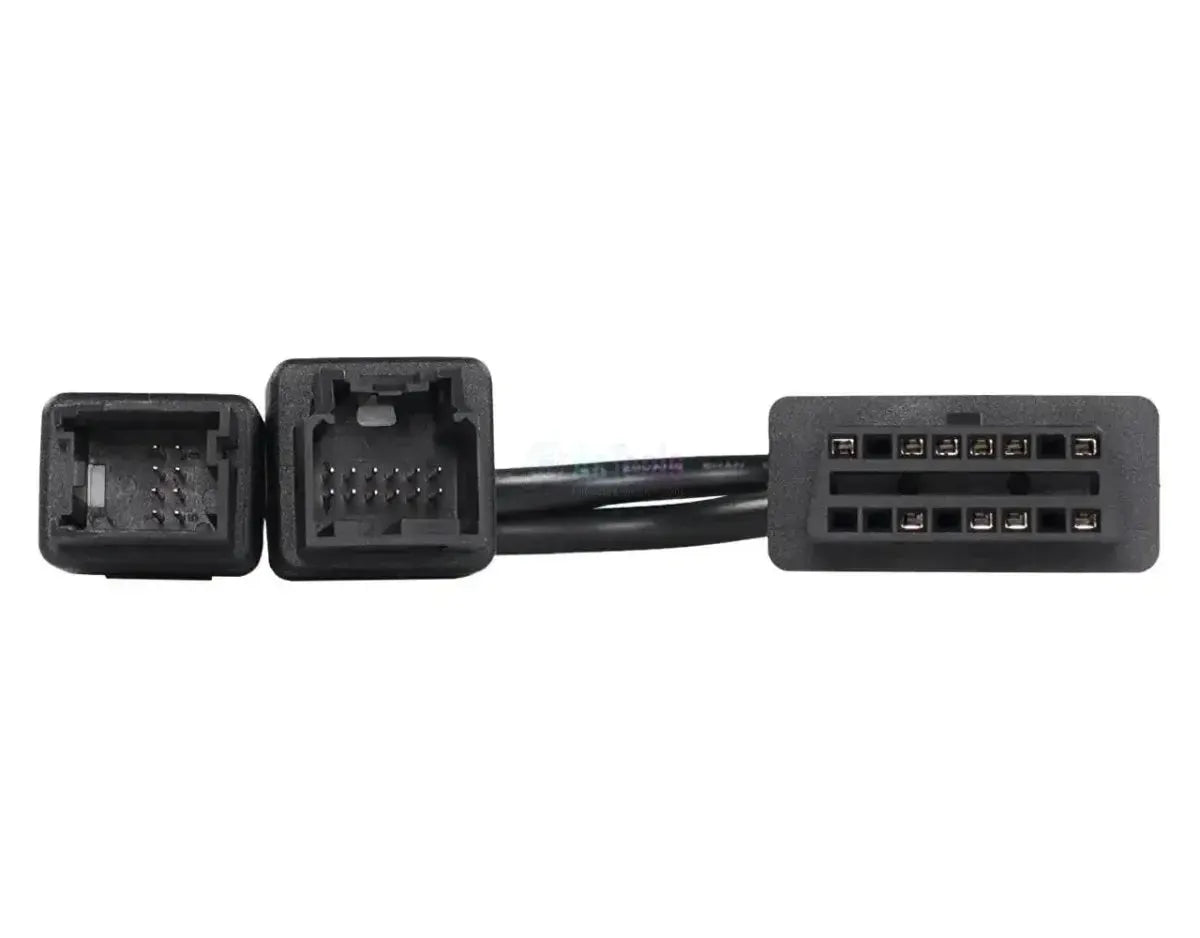

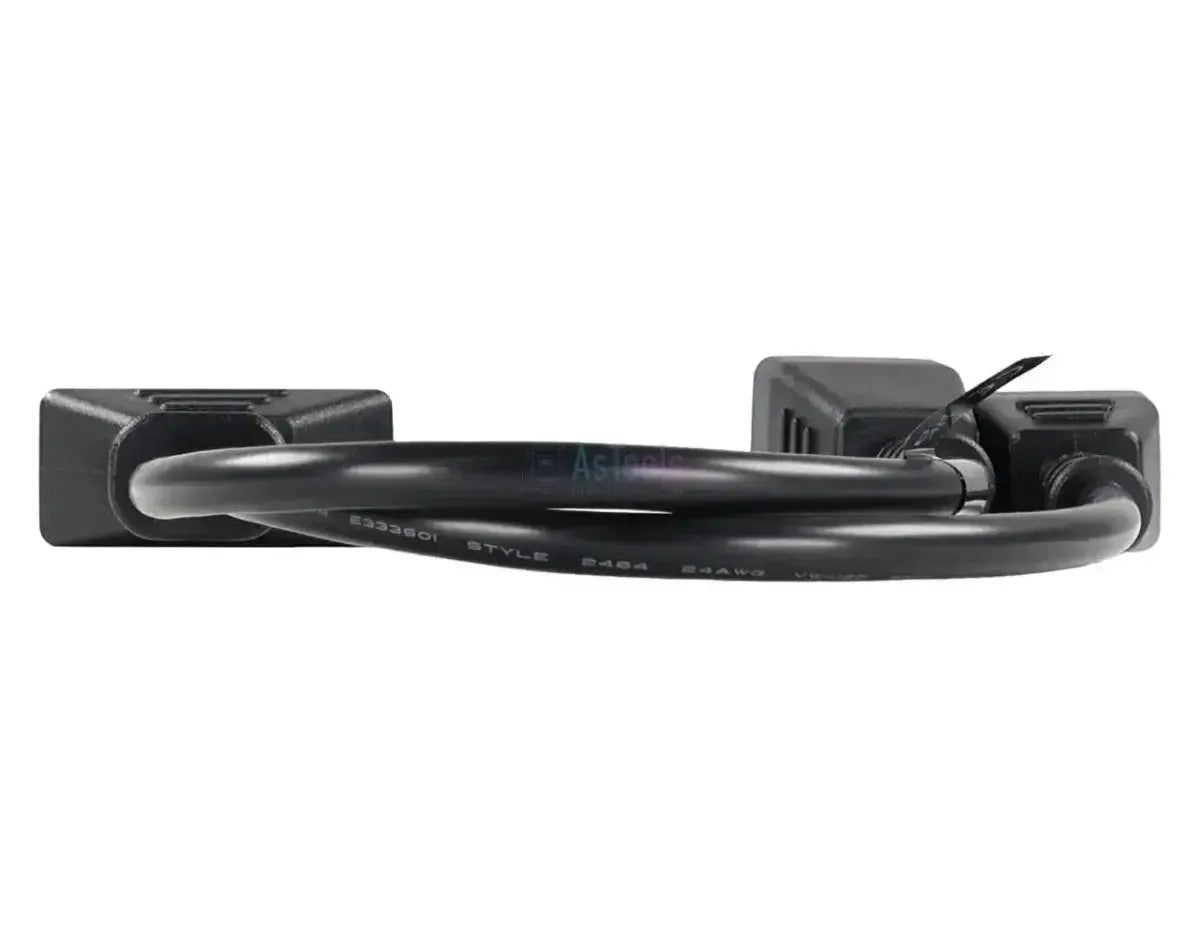

Das Kabel hat ein eigenes schwarzes Gehäuse. An der Oberseite befindet sich der 16-polige OBD2-Anschluss für Ihr Jaltest-Diagnosekabel; an der Unterseite treten zwei schwarze Stecker an kurzen Litzen heraus, die 12-polige und die 8-polige Hälfte. Welche Steuergeräte erreichbar sind, hängt vom Modell und der Ausführung ab. Das Kabel gehört zu Jaltest CV.
VORTEILE
HINWEISE
Anwendungen und Funktionen
Über diese Verbindung greifen Sie mit der Jaltest-Software auf das Fahrzeugnetz hinter dem Sicherheitsgateway zu. Der Anschlusspunkt befindet sich im Kabelbaum am Gateway, nicht an der Diagnosebuchse des Fahrzeugs.
Steuergeräte, auf die Sie zugreifen können
- SGW: Das Sicherheitsgateway selbst.
- Hinter dem Gateway: Je nach Modell und Ausführung.
Was Sie damit tun können
- Fehlercodes: Auslesen und Löschen je System.
- Messwerte: Als Zahlen und Diagramm anzeigen.
- Komponenten: Bauteile ansteuern und prüfen.
- Parameter: Wo Jaltest diese anbietet.
- Kalibrierungen: Auch Wartungsrücksetzungen, wo verfügbar.
So verwenden Sie es
- Gateway suchen: Suchen Sie das Sicherheitsgateway im Kabelbaum.
- Trennen: Lösen Sie den 12- und den 8-poligen Stecker.
- Anschließen: Stecken Sie den JDC406A auf beide Stecker.
- Link koppeln: Schließen Sie die OBD2-Seite am Jaltest Link an.
- Auslesen: Wählen Sie Marke und Modell in Jaltest.
Kompatible Fahrzeuge und Anwendungen
Maßgeblich ist das Gateway, nicht das Modell. Dieses Kabel gehört zum Sicherheitsgateway von Fiat mit dem 12-poligen und 8-poligen Stecker. Ob dieses Gateway an Bord ist und welcher Stecker daran sitzt, stellen Sie vor Ort im Kabelbaum fest.
Fiat (FCA):
- Fahrzeuge mit Sicherheitsgateway: Anschluss 12-polig und 8-polig.
- Anschlusspunkt: Im Kabelbaum am Sicherheitsgateway, nicht an der Diagnosebuchse.
Andere Gateways (hier nicht passend):
- Iveco Daily: JDC407A.
- Schwere Iveco-Reihe: JDC221A.
- Renault und Nissan: JDC408A.
Lieferumfang
- 1x Jaltest (JDC406A) | FCA (SGW) 12+8-polig OBD - 16-polig OBD2 Adapterkabel | Pkw
Technische Spezifikationen
Allgemein
- Die Marke des Kabels oder Adapters. Sie muss häufig zur Marke Ihres Diagnosegeräts passen.Marke
- Jaltest
- Um welche Produktart es sich handelt: ein einzelnes Adapterkabel, ein Adapter ohne Kabel oder ein komplettes Set.Produktart
- Adapterkabel
Geeignet für
- Mit welcher Marke von Diagnosegeräten das Kabel funktioniert. Ein Kabel einer Marke passt meist nicht an Testern anderer Marken.Passendes Diagnosegerät
- Jaltest
- Welches Jaltest-Modul Sie für die Verwendung des Kabels benötigen. Ohne die passende Lizenz funktioniert das Kabel nicht.Jaltest-Softwaremodul
- CV Nutzfahrzeuge
Anschlüsse
- Der Stecker, der in die Diagnosebuchse des Fahrzeugs oder der Maschine gesteckt wird. Er muss exakt passen.Anschluss Fahrzeugseite
- 12-polig und 8-polig
- Der Stecker auf der Seite Ihres Diagnosegeräts oder Ihrer Schnittstelle. Meist ein 16-poliger OBD2-Stecker.Anschluss Geräteseite
- 16-polig OBD2
Diagnosefunktionen
- Sie sehen die aktuellen Messwerte der Sensoren, während das Fahrzeug läuft. Hilfreich bei der Fehlersuche.Live-Daten anzeigen
- Ja
- Sie können Bauteile gezielt ansteuern, um zu prüfen, ob sie defekt sind. Das erspart Ihnen langes Suchen.Komponenten ansteuern
- Ja
Maße und Gewicht
- Referenznummer
- JDC406A
Weitere Spezifikationen
- Anwendung
- Fiat (FCA) mit Sicherheitsgateway, SGW-Modulstecker
- Steuergeräte
- SGW-Sicherheitsgateway und die dahinterliegenden Steuergeräte, je nach Modell und Ausführung unterschiedlich
- Segment
- Pkw
- Weitere Ausführungen
- JDC407A (Iveco Daily), JDC221A (schwere Iveco-Reihe), JDC408A (Renault und Nissan); nicht austauschbar
