Jaltest  |  SKU: 70001007

Jaltest (70001007) | ETM-Schnittstellenkabel V9 | Zubehör

€292,95 inkl.
€242,11 exkl.

Garantie direkt über AsTools

Wir bearbeiten Garantieansprüche selbst, schnell und ohne Einschaltung des Herstellers. Dank unseres eigenen Ersatzteillagers und technischer Expertise können wir dir in der Regel sofort helfen. Nur in Ausnahmefällen senden wir das Produkt dennoch an den Lieferanten weiter.

2 Jahre Garantie auf alle Produkte

Alle unsere Produkte werden mit 2 Jahren Herstellergarantie geliefert. So bist du für langfristige Qualität und Service abgesichert.

Einfach zurückgeben

Du kannst deine Rücksendung ganz einfach über dein Konto beantragen. Wir senden dir das Rücksendeetikett per E-Mail zu. Die Rücksendekosten trägst du selbst.

Professioneller Kundenservice

Unsere Experten stehen bereit, um Ihnen schnell und fachkundig zu helfen, sowohl online als auch in unserem physischen Geschäft. Fragen? Kontaktieren Sie uns gerne!

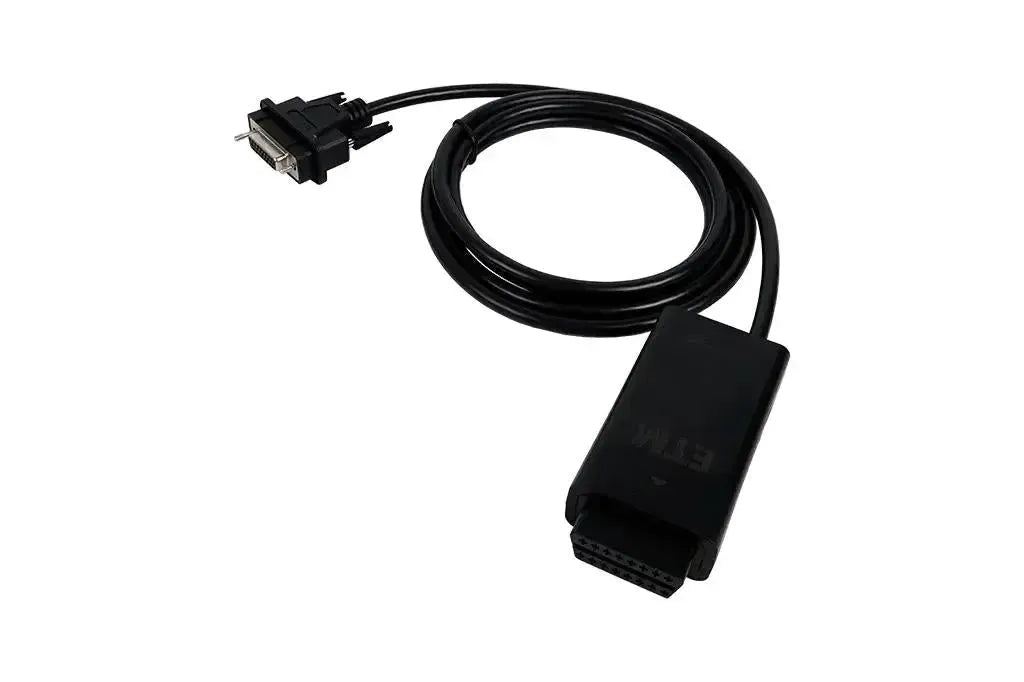

Die Jaltest 70001007 ist das Schnittstellenkabel, das das Jaltest ETM, das elektronische Prüfmodul für Bauteile, an den Jaltest Link V9 anschließt. Auf der Link-Seite befindet sich eine Sub-D-Buchse mit drei Kontaktreihen und einer Schraubbefestigung; auf der anderen Seite befindet sich der Anschluss an das ETM. Ohne dieses Kabel besteht keine Verbindung zwischen Prüfmodul und Link.

Das Kabel ist standardmäßig im ETM-Kit (70001008) enthalten und auch einzeln bestellbar, zum Beispiel als Ersatz. Eine frühere ETM-Ausführung schließen Sie mit dem Adapterkabel MDC100.9 an. Das ETM startet nur mit einer ETM-Lizenz (29701) zusätzlich zu einer laufenden Jaltest-Softwarelizenz, kombinierbar mit CV oder Modular.

PLUSPUNKTE

✔Stellt die Verbindung zwischen dem Jaltest ETM und dem Jaltest Link V9 her.
✔Einzeln erhältlich neben dem ETM-Kit (70001008), zum Beispiel als Ersatz nach einer Beschädigung.
✔Die Sub-D-Buchse mit Schraubbefestigung sorgt für eine gesicherte Verbindung, die sich nicht lockert.
✔Funktioniert mit der gesamten MDC-Reihe des ETM, einschließlich MDC02 bis einschließlich MDC09 für die EBS-Modulatoren von Knorr-Bremse und Wabco.

HINWEISE

✕Das Kabel funktioniert nicht eigenständig: Sie benötigen das Jaltest ETM und einen Jaltest Link.
✕Dies ist die Ausführung für den Link V9. Für ein früheres ETM gibt es das Adapterkabel MDC100.9.
✕Das ETM ist nur in Kombination mit einer CV- oder Modular-Lizenz nutzbar und ist nicht für die Jaltest-Handhelds verfügbar.
✕Läuft Ihre Jaltest-Softwarelizenz ab, startet das ETM nicht mehr, bis sie verlängert wurde; die jährliche Verlängerung hat die Referenz 29701.

Anwendungen und Funktionen

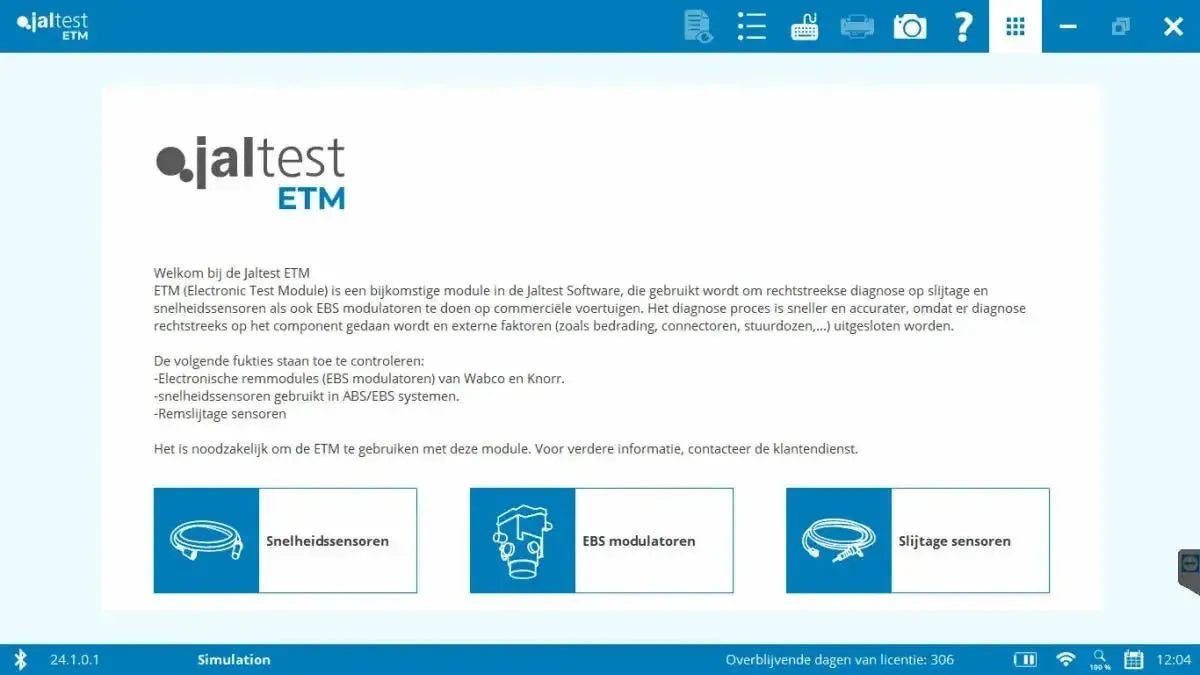

Über dieses Kabel kommuniziert das Jaltest ETM mit dem Jaltest Link V9 und damit mit der Jaltest-Software auf Ihrem Computer. Das ETM baut selbst die Kommunikation mit einer Bremskomponente auf, als wäre es das Steuergerät des Fahrzeugs, sodass Sie das Bauteil getrennt vom Fahrzeug messen können.

Wofür dieses Kabel gedacht ist

  • ETM anschließen: ETM an den Link V9 anschließen.
  • ETM-Kit (70001008): Enthalten, auch einzeln erhältlich.
  • Frühere ETM: Über Adapterkabel MDC100.9.
  • Link-Seite: Sub-D, drei Reihen, verschraubt.

Was Sie damit tun können

  • Bauteile: Getrennt vom Fahrzeug messen.
  • Unterscheidung: Bauteil, Verkabelung oder ECU.

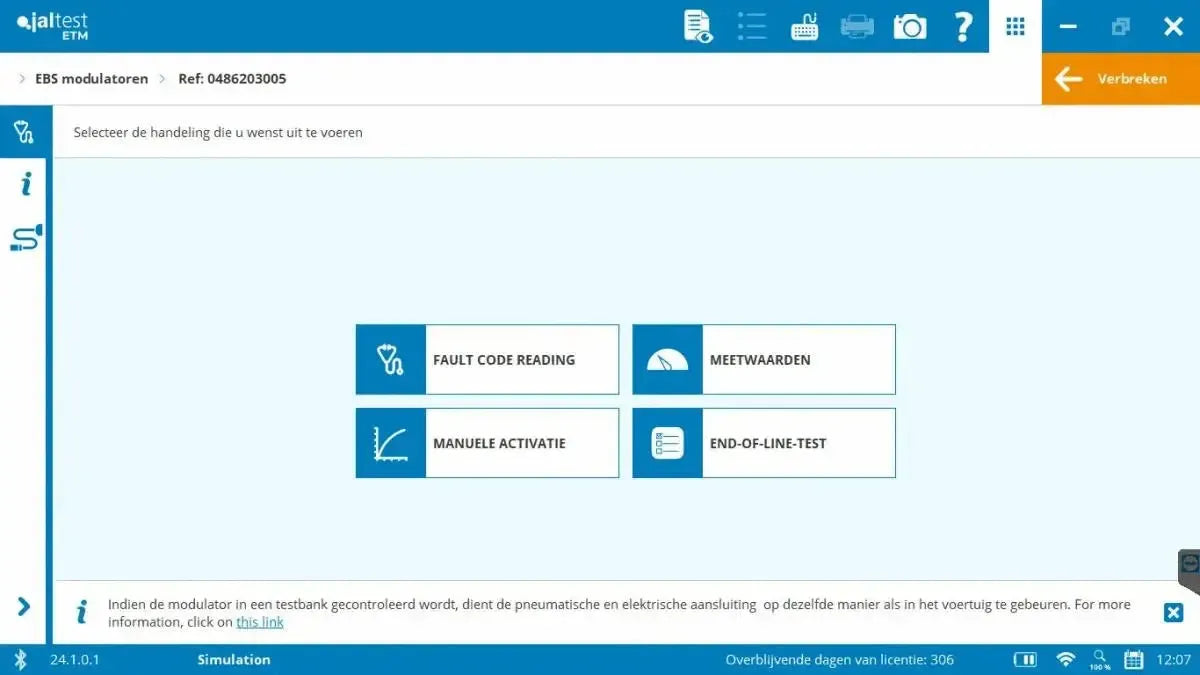

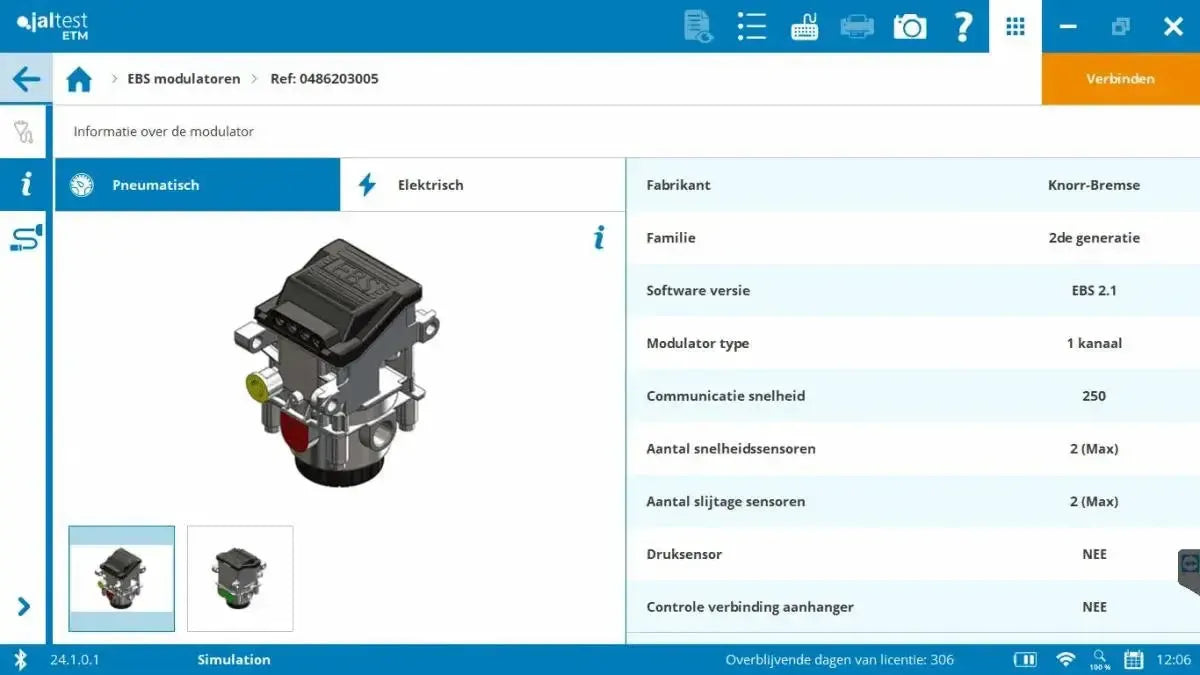

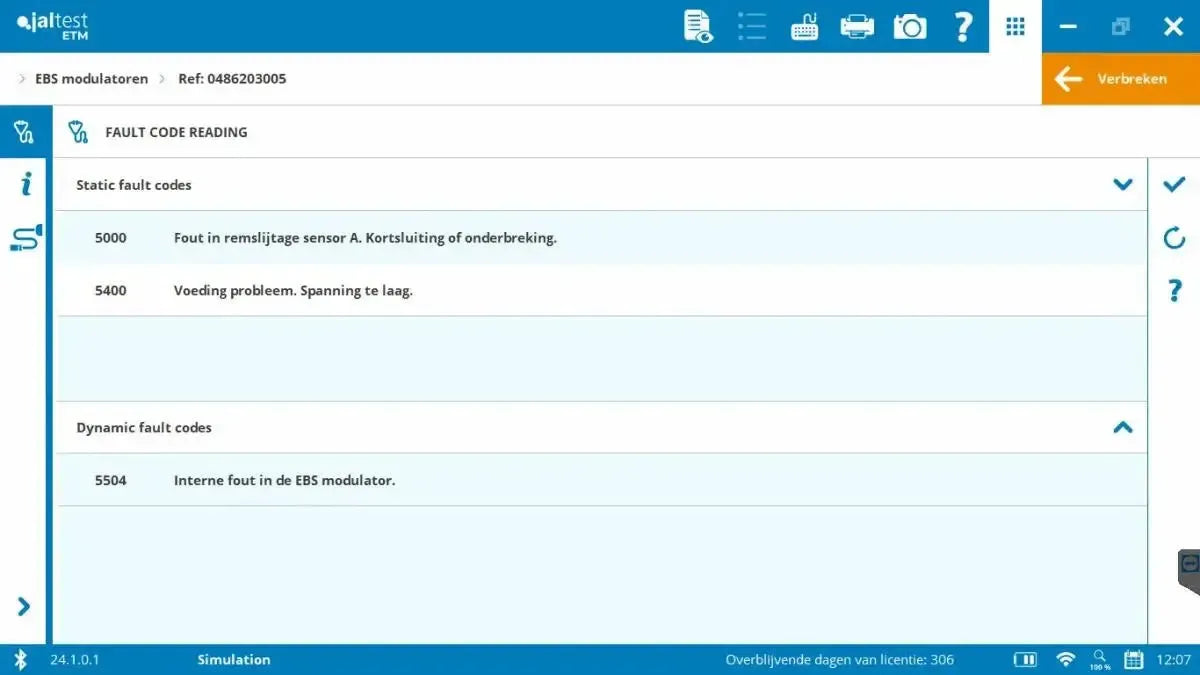

  • EBS-Modulatoren: Erweiterte Diagnose.
  • EOL-Test: End-of-Line-Test.

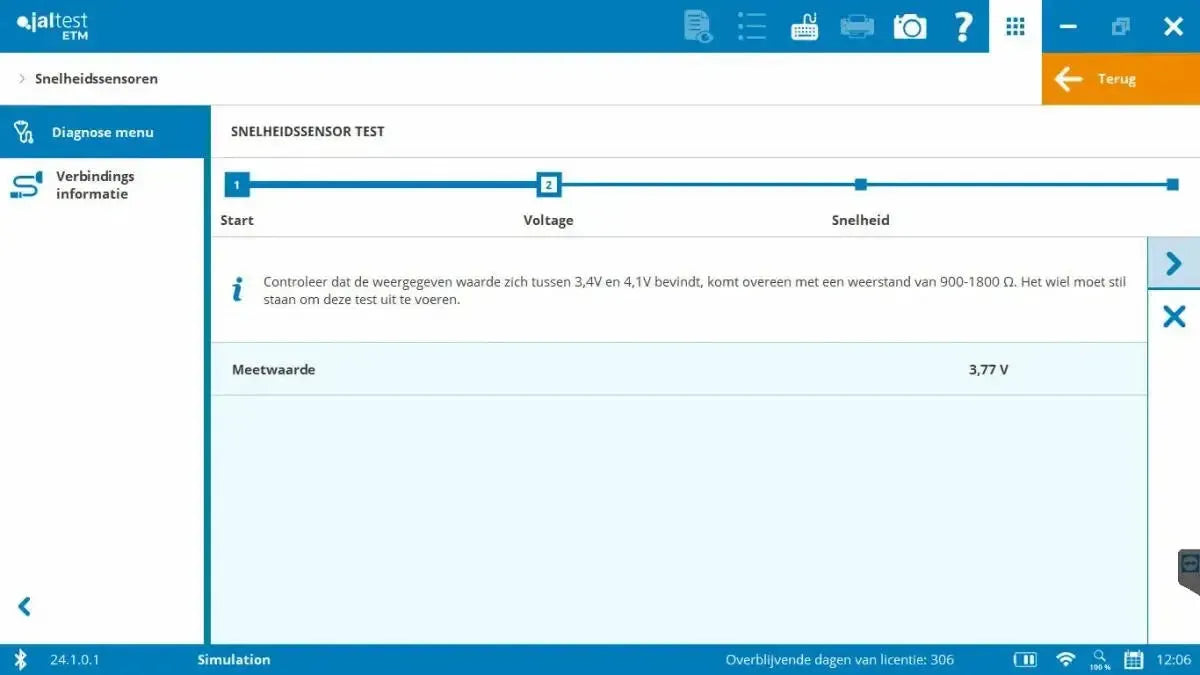

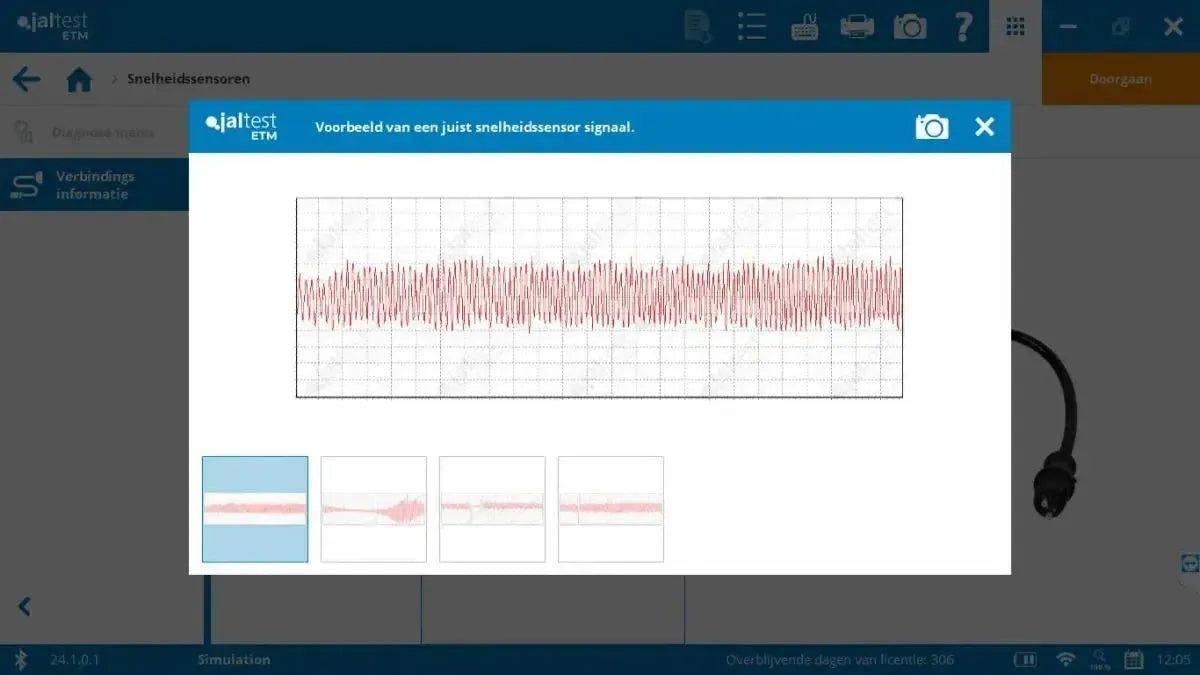

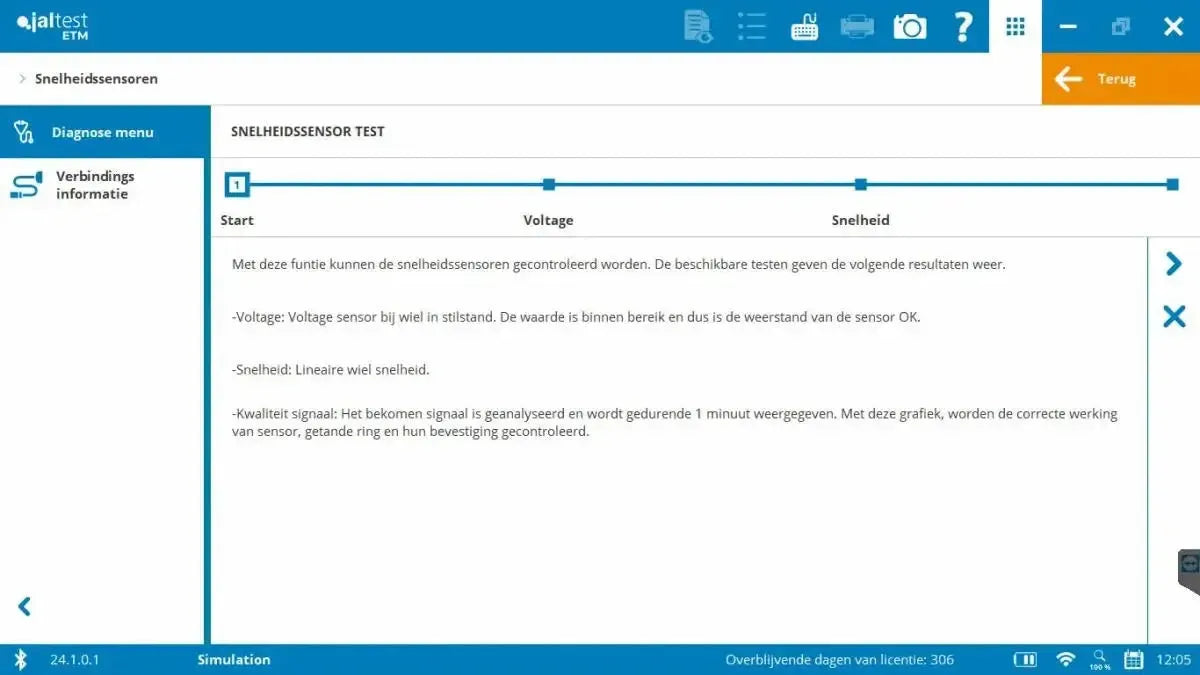

  • Sensoren: Geschwindigkeit und Bremsbelagverschleiß.

So verwenden Sie es

  1. Software starten: Jaltest auf dem Computer öffnen.
  2. Kabel anschließen: Die Sub-D-Buchse am Link V9 festschrauben.
  3. ETM koppeln: Die andere Seite an das ETM anschließen.
  4. Testkabel wählen: Das MDC-Kabel für das Bauteil verwenden.
  5. Testen: Den Test in der ETM-Software auswählen.

Kompatible Geräte und Anwendungen

Entscheidend sind die Link-Version und die ETM-Ausführung. Dieses Kabel ist die Ausführung für den Jaltest Link V9. Welches Bauteil Sie prüfen, bestimmt das MDC-Testkabel auf der ETM-Seite.

Schnittstelle und Lizenz:

  • Jaltest Link V9: Die Schnittstelle, auf die dieses Kabel passt.
  • Lizenz: ETM-Lizenz (29701) zusätzlich zu einer laufenden Jaltest-Softwarelizenz, in Kombination mit CV oder Modular.
  • Nicht unterstützt: Jaltest-Handhelds.

ETM-Kit (70001008):

  • Inhalt: Dieses Schnittstellenkabel (70001007) plus MDC02, MDC03, MDC04, MDC05, MDC06, MDC07, MDC08 und MDC09 für die EBS-Modulatoren von Knorr-Bremse und Wabco.

Einzeln erhältlich:

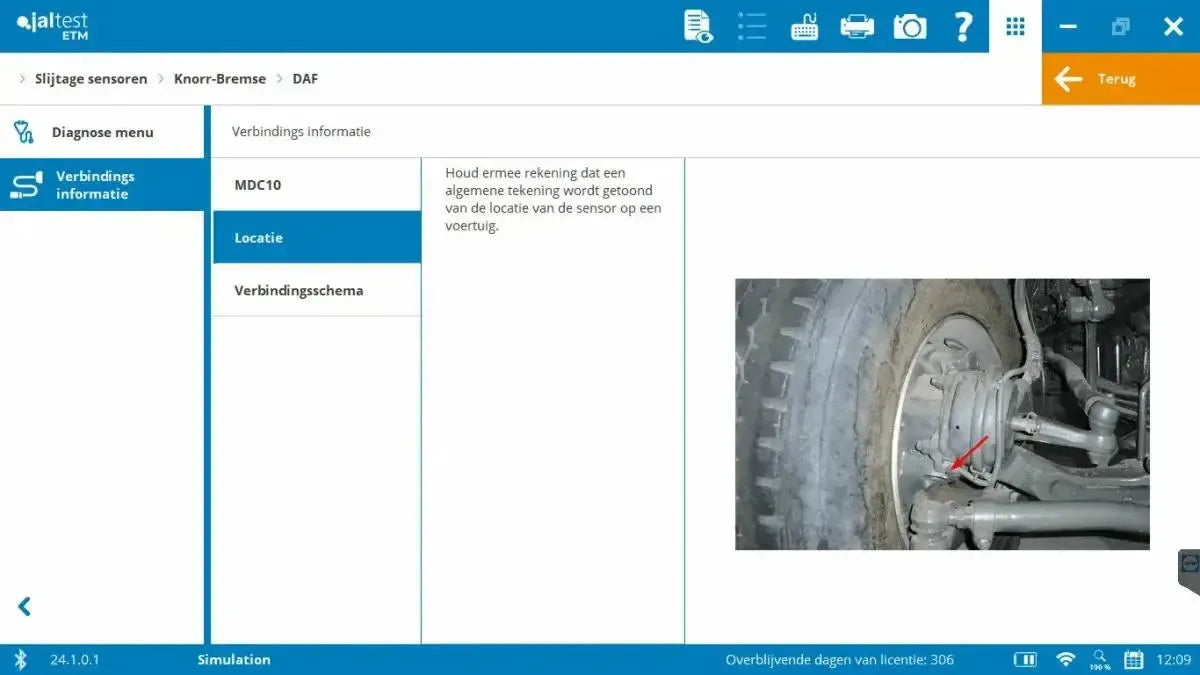

  • Bremsbelagverschleißsensoren: MDC10 und MDC11.

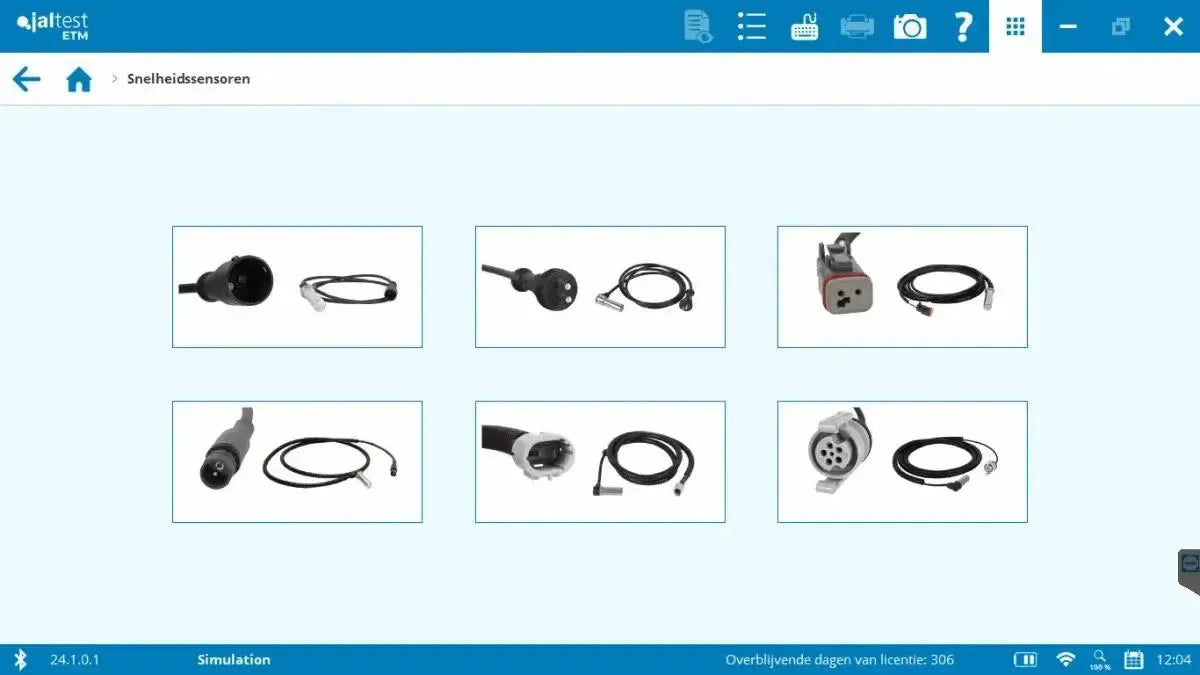

  • Geschwindigkeitssensoren: MDC12.
  • Frühere ETM-Ausführung: Adapterkabel MDC100.9 an den Jaltest Link V9.

Multipin-Kit (JTP98):

  • Anwendung: Messung eines breiteren Spektrums an Geschwindigkeits- und Bremsbelagverschleißsensoren.
  • Kabel: MDC13 für Geschwindigkeitssensoren und MDC14 für Verschleißsensoren, zusätzlich zu den losen Multipins.
💡
Gut zu wissen: Hardware und Software der ETM laufen parallel zum Ablaufdatum Ihrer Jaltest-Softwarelizenz. Hat diese noch länger als ein Jahr Laufzeit, wird nur der Betrag für den verbleibenden Zeitraum berechnet. Ist sie abgelaufen, startet die ETM erst wieder, nachdem die Verlängerung mit der Referenz 29701 erfolgt ist.

Verpackungsinhalt

  • 1x Jaltest (70001007) | ETM Schnittstellenkabel V9 | Zubehör

Technische Spezifikationen

Allgemein

Der Hersteller des Kabels oder Sets. So erkennen Sie, ob es zu Ihrer Jaltest-Ausrüstung passt.Marke
Jaltest (Cojali)
Um welche Art von Artikel es sich handelt: ein Testkabel für ein Bauteil, ein Adapter, ein Interfacekabel oder ein Komplettset.Artikelart
Interfacekabel
Mit welcher Version des Jaltest Link das Kabel funktioniert. Wählen Sie die Version, die Sie in Ihrer Werkstatt einsetzen.Geeignet für Jaltest Link
  • Jaltest Link V9

Anschlüsse

Der Stecker, mit dem das Kabel an die Jaltest ETM oder Link angeschlossen wird. Er muss zu Ihrem Gerät passen.Anschluss Interfaceseite
Sub-D-Buchse, 3 Kontaktreihen, Schraubbefestigung

Lizenz

Welche Jaltest-Lizenz Sie benötigen, um die ETM mit diesem Kabel zu verwenden. Ohne die passende Lizenz funktioniert es nicht.Erforderliche Softwarelizenz
  • CV
  • Modular

Abmessungen

Referenznummer
70.001.007

Weitere Spezifikationen

Anwendung
Die Jaltest ETM an die Jaltest Link V9 anschließen
Teil von
ETM-Kit (70001008); auch einzeln erhältlich
Frühere ETM-Ausführung
Anschluss mit dem Adapterkabel MDC100.9
Nicht unterstützt
Jaltest-Handgeräte
Jährliche Verlängerung ETM
29701
Zur Verwendung erforderlich
Jaltest ETM, eine Jaltest Link und eine ETM-Lizenz zusätzlich zu einer bestehenden Jaltest-Softwarelizenz
