Jaltest  |  SKU: MDC100.9

Jaltest (MDC100.9) | ETM 26-poliger DB26 - 37-poliger Sub-D Adapterkabel | Schnittstelle

€44,95 inkl.
€37,15 exkl.

Garantie direkt über AsTools

Wir bearbeiten Garantieansprüche selbst, schnell und ohne Einschaltung des Herstellers. Dank unseres eigenen Ersatzteillagers und technischer Expertise können wir dir in der Regel sofort helfen. Nur in Ausnahmefällen senden wir das Produkt dennoch an den Lieferanten weiter.

2 Jahre Garantie auf alle Produkte

Alle unsere Produkte werden mit 2 Jahren Herstellergarantie geliefert. So bist du für langfristige Qualität und Service abgesichert.

Einfach zurückgeben

Du kannst deine Rücksendung ganz einfach über dein Konto beantragen. Wir senden dir das Rücksendeetikett per E-Mail zu. Die Rücksendekosten trägst du selbst.

Professioneller Kundenservice

Unsere Experten stehen bereit, um Ihnen schnell und fachkundig zu helfen, sowohl online als auch in unserem physischen Geschäft. Fragen? Kontaktieren Sie uns gerne!

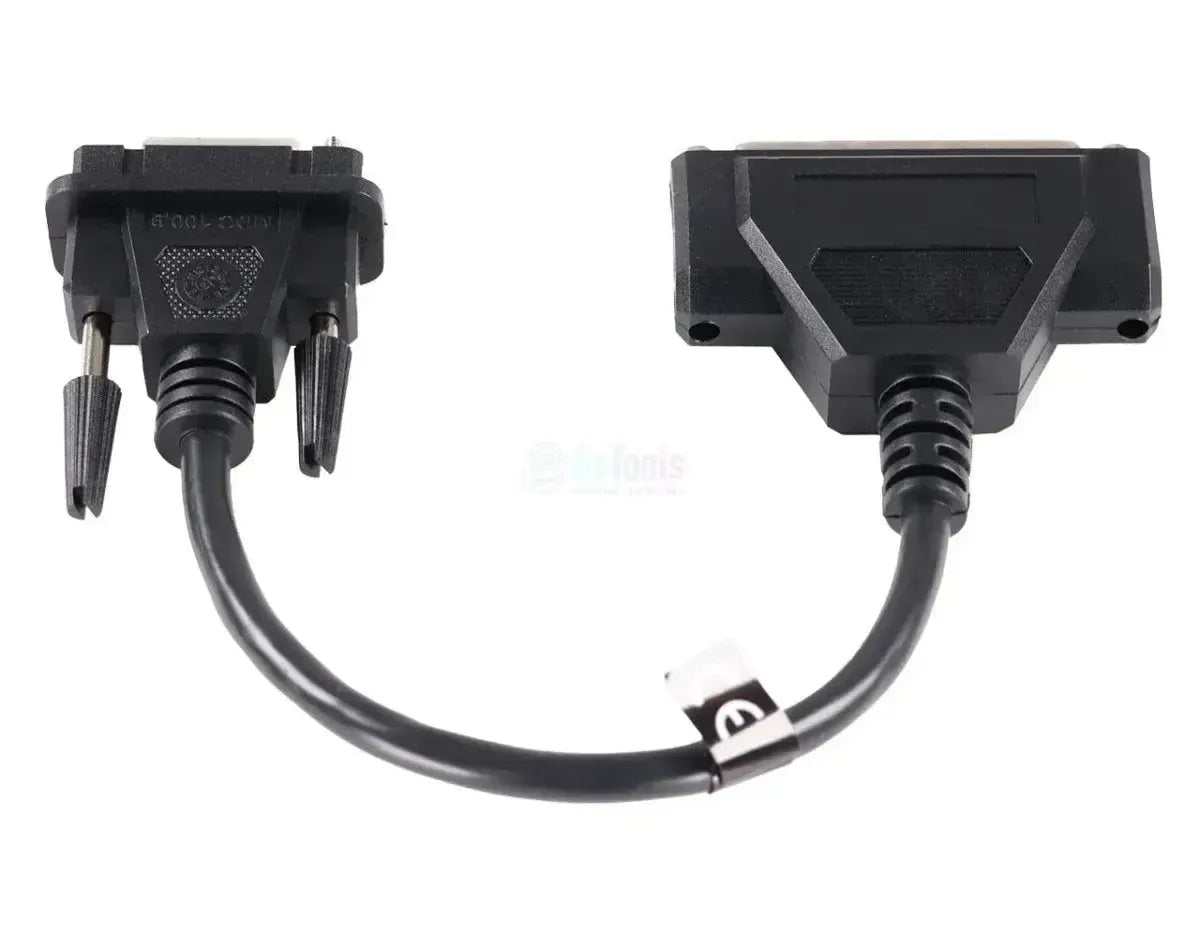

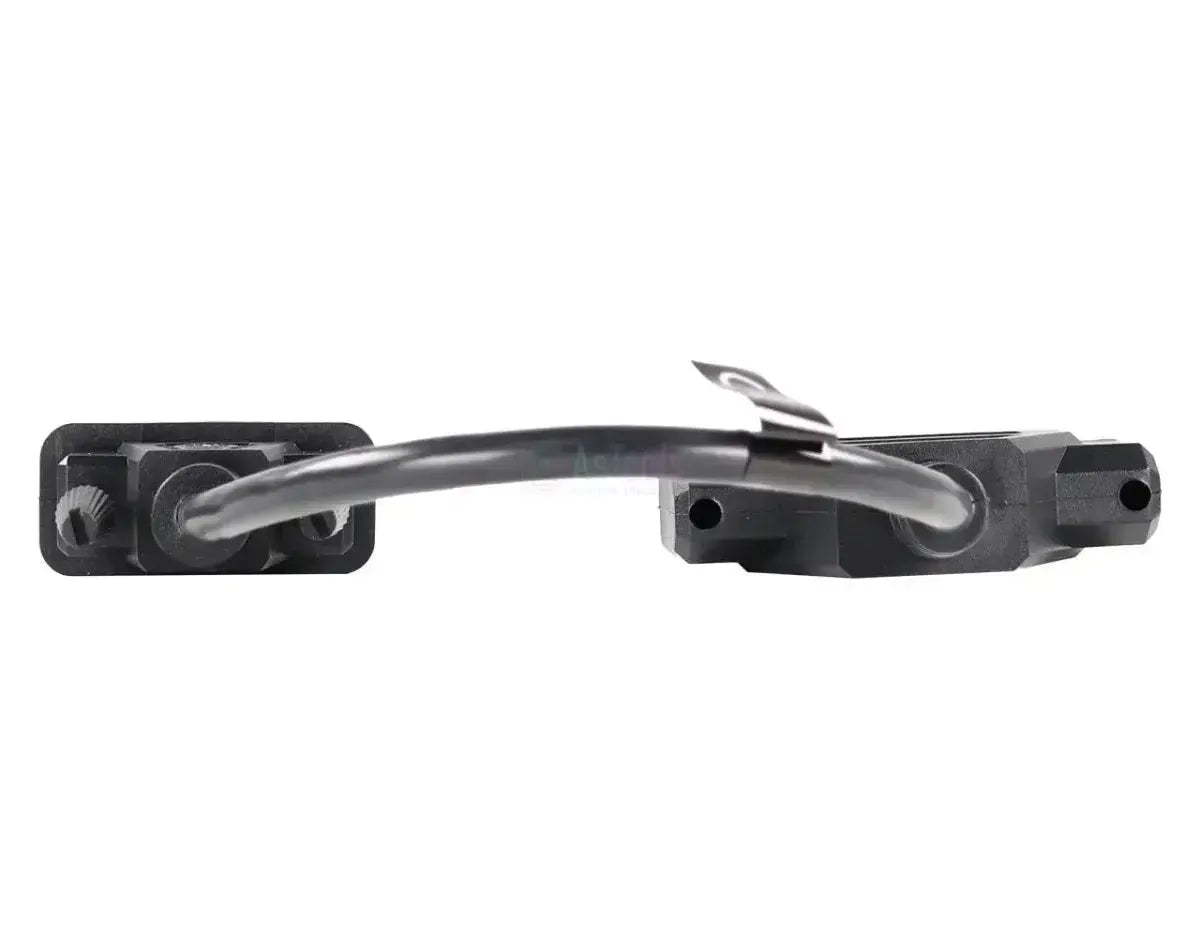

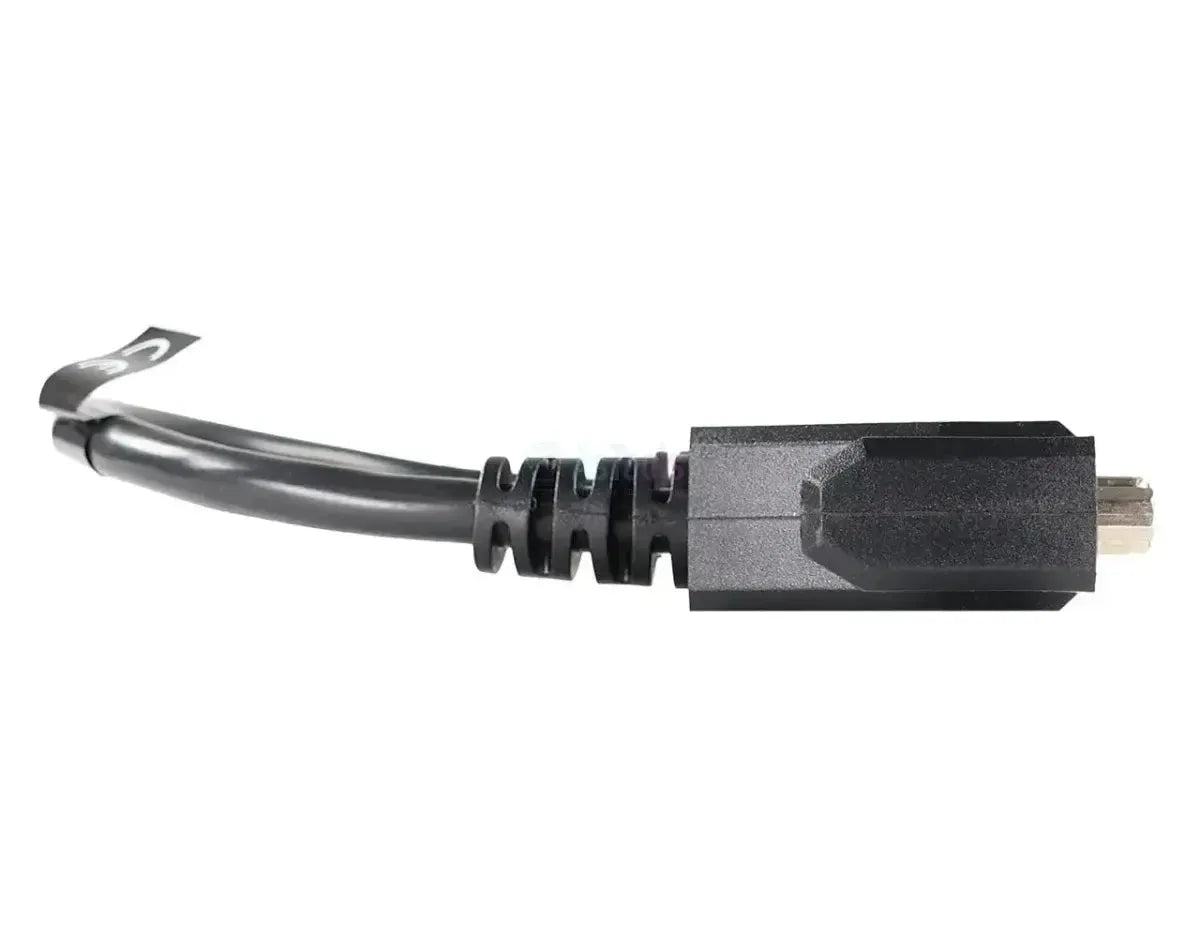

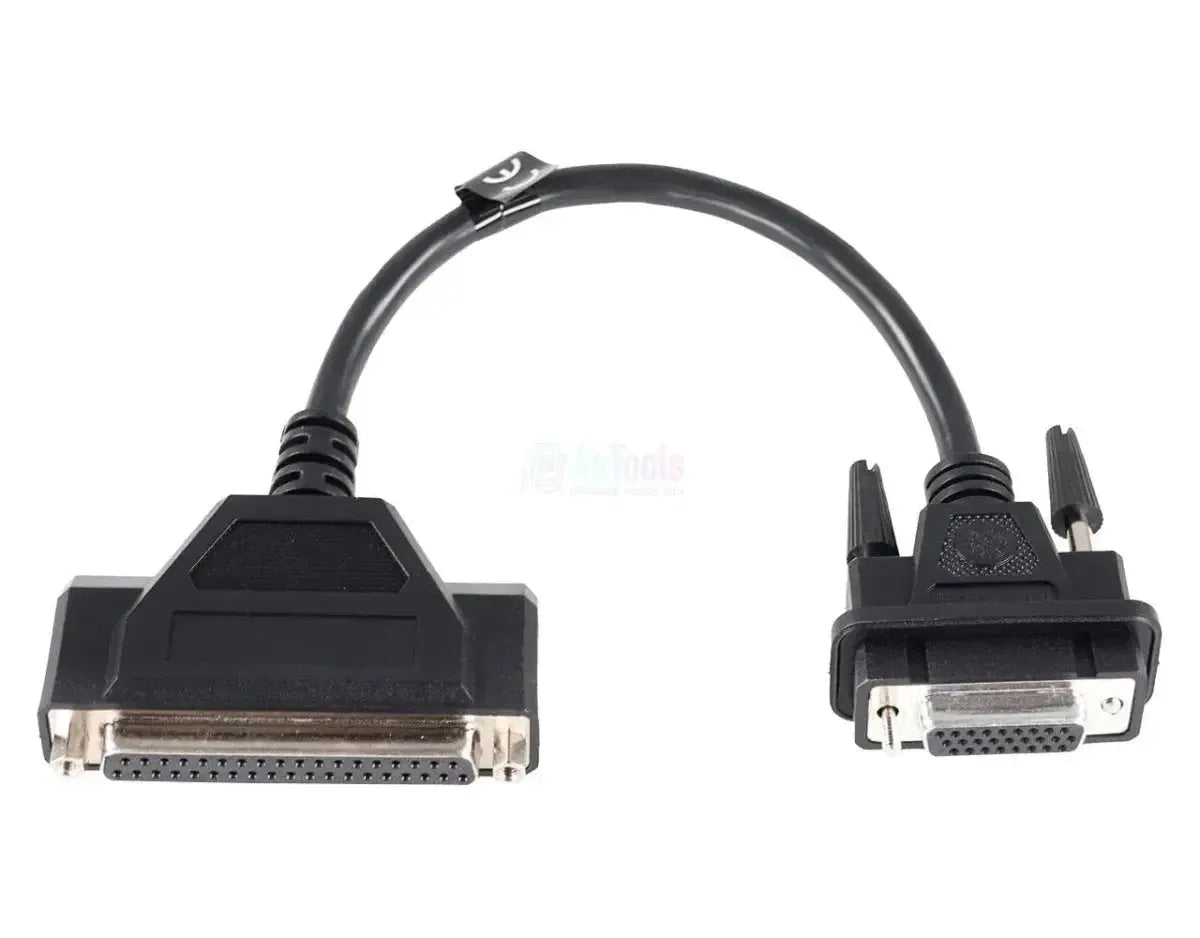

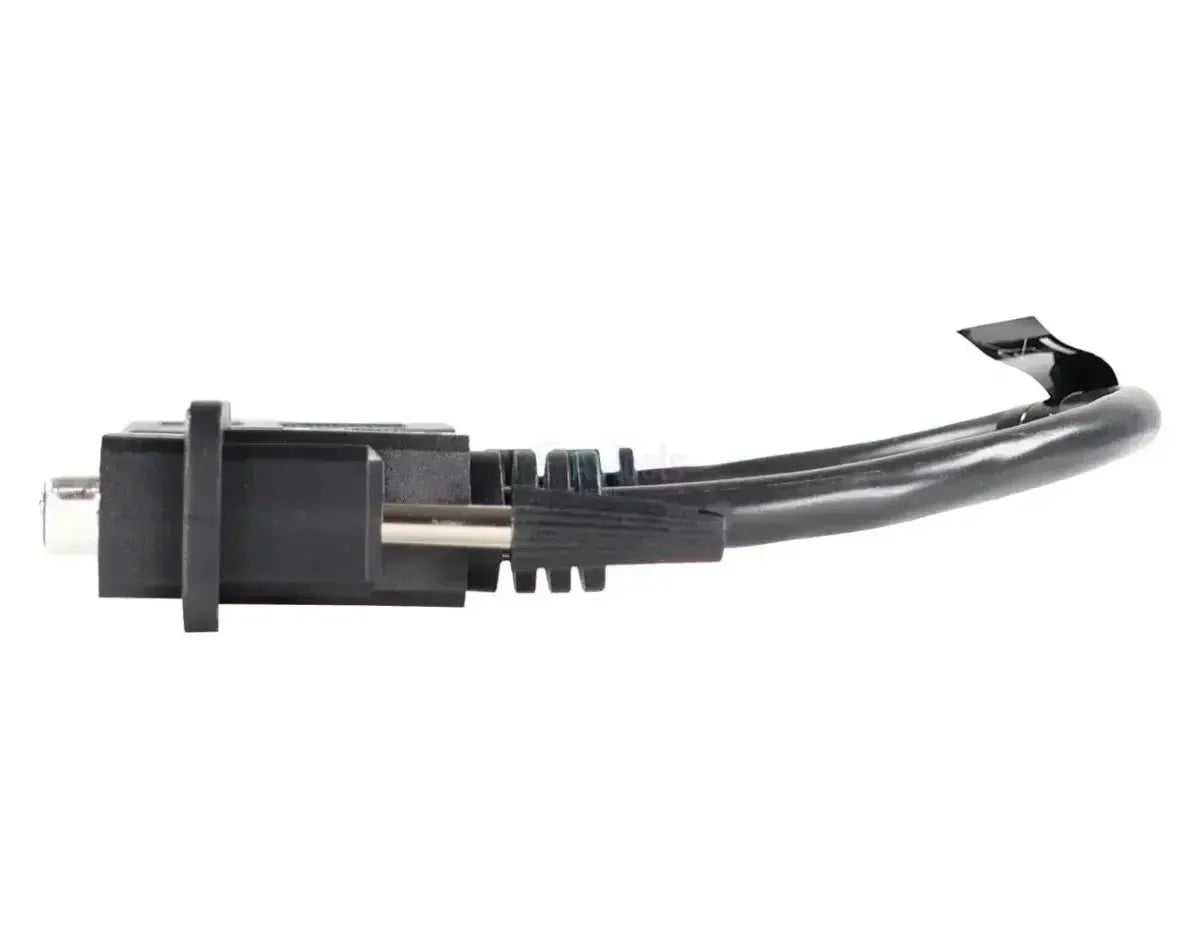

Die Jaltest MDC100.9 ist das Adapterkabel zwischen der 26-poligen Sub-D des Jaltest Link V9 und der 37-poligen Sub-D einer früheren Ausführung des Jaltest ETM. Es ist ein kurzes Kabel mit einer Länge von 28 bis 30 cm. Auf einer Seite befindet sich eine schmale 26-polige Buchse mit den Kontakten in drei Reihen, auf der anderen Seite eine breitere 37-polige Buchse mit den Kontakten in zwei Reihen. Beide Seiten sind weiblich und haben Schraubbolzen.

Sie schließen es nicht an ein Fahrzeug an, sondern zwischen der Schnittstelle und dem Testmodul. Sind Sie mit einem vorhandenen ETM auf den Link V9 umgestiegen, bleibt das Testmodul mit diesem Kabel weiterhin in Betrieb. Außerdem benötigen Sie den ETM selbst, das Testkabel für das Bauteil, das Sie durchmessen, eine ETM-Lizenz und eine laufende CV- oder Modular-Softwarelizenz.

VORTEILE

✔Verbindet die 26-polige Sub-D des Link V9 mit der 37-poligen Sub-D einer früheren ETM-Ausführung.
✔Ihr vorhandener ETM arbeitet über den Link V9, sodass Sie das Testmodul nicht ersetzen müssen.
✔Der ETM übernimmt über diese Verbindung die Funktion des Steuergeräts und kommuniziert direkt mit dem Bauteil.
✔Die vollständige Durchmessung eines EBS-Modulators und der End-of-Line-Test bleiben verfügbar.

HINWEISE

✕Ein Adapter innerhalb des ETM-Aufbaus; Sie benötigen dafür den ETM und das Testkabel für das Bauteil, MDC02 bis einschließlich MDC14.
✕Bei der ETM-Schnittstelle für den Link V9 (70001007) ist dieses Kabel überflüssig.
✕Der ETM läuft nur mit einer ETM-Lizenz und einer laufenden CV- oder Modular-Lizenz.
✕Der ETM ist nicht für die Jaltest-Handscanner verfügbar; Sie arbeiten mit einem PC oder Laptop.

Anwendungen und Funktionen

Dieses Kabel macht einen früheren ETM wieder an den Jaltest Link V9 anschließbar. Mit dem ETM testen Sie danach ein Bauteil getrennt von der restlichen Anlage.

Was das Kabel verbindet

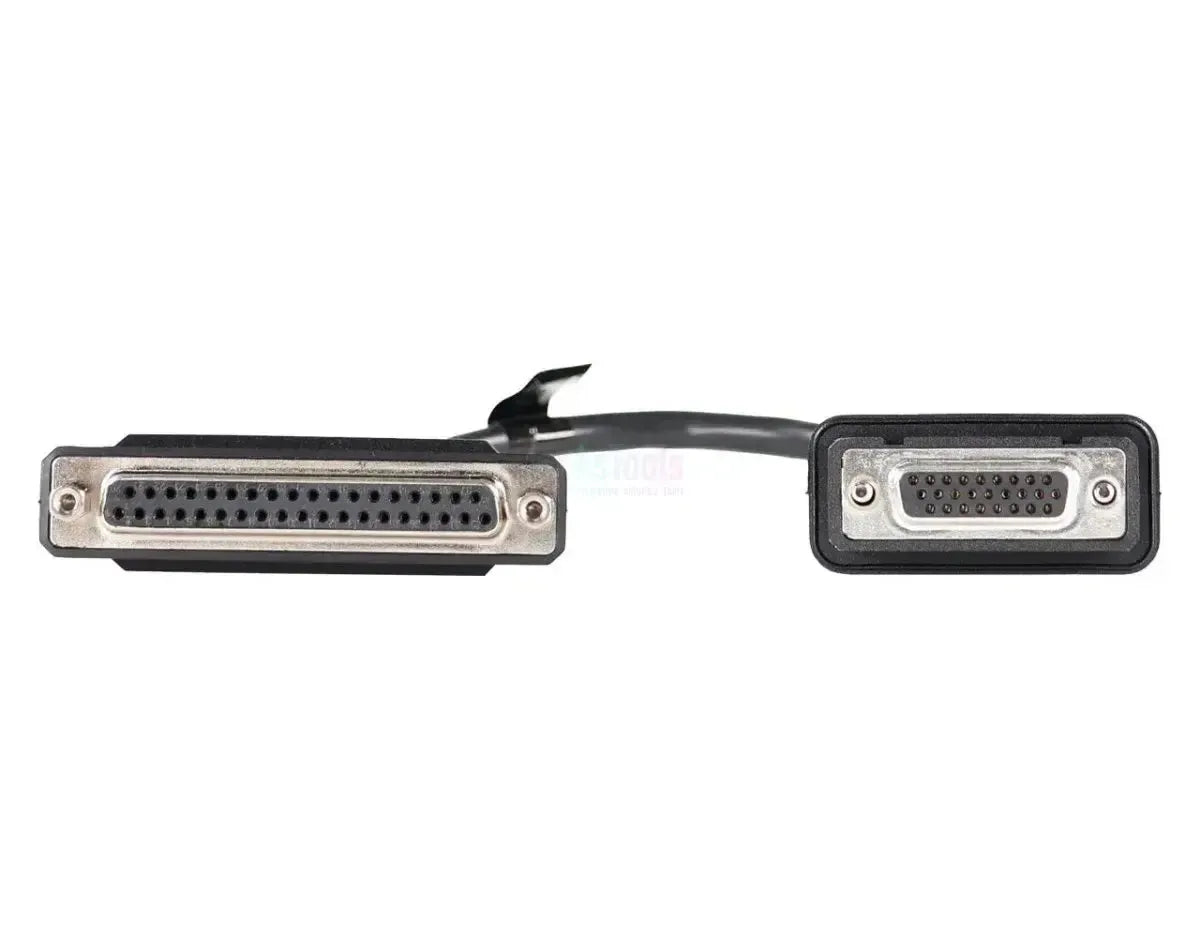

  • Seite des Link: 26-polige Sub-D, drei Reihen.
  • Seite des ETM: 37-polige Sub-D, zwei Reihen.
  • Anwendung: Früherer ETM am Link V9.

Was Sie tun können

  • Isolierter Test: ETM als Steuergerät.
  • Fehler eingrenzen: Funktioniert das Bauteil oder nicht.
  • EBS-Modulator: Vollständig durchmessen.
  • End-of-Line-Test: Korrekte Funktion bestätigen.

So verwenden Sie es

  1. Anschluss prüfen: Prüfen Sie, ob Ihr ETM eine 37-polige Sub-D hat.
  2. Link verbinden: Schrauben Sie die 26-polige Seite am Link V9 fest.
  3. ETM verbinden: Schrauben Sie die 37-polige Seite am ETM fest.
  4. Testkabel anschließen: Schließen Sie das MDC-Testkabel am Bauteil an.
  5. Testen: Starten Sie den ETM-Test in Jaltest auf dem PC.

Kompatible Geräte und Anwendungen

Maßgeblich ist der Anschluss an Ihrem ETM. Ist am ETM eine 37-polige Sub-D und am Link eine 26-polige Sub-D vorhanden, ist dieses Kabel das Verbindungsstück dazwischen. Nachfolgend steht, was der komplette Aufbau benötigt.

Benötigte Komponenten:

  • Jaltest ETM: Eine frühere Ausführung mit 37-poliger Sub-D.
  • Jaltest Link V9: Die Schnittstelle, an die Sie den ETM anschließen.
  • Testkabel: MDC02 bis einschließlich MDC14, je Bauteil.

Lizenzen:

  • ETM-Lizenz: Ohne diese Lizenz startet der ETM nicht; die jährliche Verlängerung hat die Referenz 29701.
  • Softwarelizenz: Eine laufende CV- oder Modular-Lizenz.
💡
Gut zu wissen: Befindet sich am ETM eine 37-polige Sub-D und am Link eine 26-polige Sub-D, benötigen Sie dieses Kabel. Bei der ETM-Schnittstelle für den Link V9 (70001007) nicht. Prüfen Sie vor der Bestellung zuerst, welcher Anschluss an Ihrem ETM vorhanden ist.

Lieferumfang

  • 1x Jaltest (MDC100.9) | ETM 26-polig DB26 - 37-polig Sub-D Adapterkabel | Schnittstelle

Technische Spezifikationen

Allgemein

Der Hersteller des Kabels oder Sets. So erkennen Sie, ob es zu Ihrer Jaltest-Ausrüstung passt.Marke
Jaltest (Cojali)
Um welche Art von Artikel es sich handelt: ein Testkabel für ein Bauteil, ein Adapter, ein Interfacekabel oder ein Komplettset.Artikelart
Adapterkabel
Mit welcher Version des Jaltest Link das Kabel funktioniert. Wählen Sie die Version, die Sie in Ihrer Werkstatt einsetzen.Geeignet für Jaltest Link
  • Jaltest Link V9

Anschlüsse

Der Stecker, mit dem das Kabel an die Jaltest ETM oder Link angeschlossen wird. Er muss zu Ihrem Gerät passen.Anschluss Interfaceseite
26-polige Sub-D, Buchse

Lizenz

Welche Jaltest-Lizenz Sie benötigen, um die ETM mit diesem Kabel zu verwenden. Ohne die passende Lizenz funktioniert es nicht.Erforderliche Softwarelizenz
  • CV
  • Modular
Ob dieses Kabel bereits im ETM-Kit enthalten ist. Falls nicht, erwerben Sie es einzeln als Ergänzung.Teil des ETM-Kits

Abmessungen

Wie lang das Kabel ist. Ein längeres Kabel bietet mehr Spielraum, um das Bauteil zu erreichen.Kabellänge
28 bis 30 cm
Referenznummer
MDC100.9
Verlängerung der ETM-Lizenz
29701 (Jaltest ETM, Verlängerung für 1 Jahr)

Weitere Spezifikationen

Anwendung
Verbindung zwischen einer früheren ETM-Version und dem Jaltest Link V9
Anschluss Maschinenseite
37-polige Sub-D, weiblich (zum Jaltest ETM)
Anschluss Schnittstellenseite
26-polige Sub-D, weiblich (zum Jaltest Link V9)
Bestandteil des Kabelsets
Nein, zusätzliches ETM-Kabel
Nicht verfügbar für
Die Jaltest-Handhelds
Benötigt zur Verwendung
Jaltest ETM mit ETM-Lizenz und einer aktiven CV- oder Modular-Softwarelizenz
