Jaltest  |  SKU: JDC569.9

Jaltest (JDC569.9) | Curtis 4-poliger OBD - 26-poliger DB26 Adapterkabel | Hebe- und Hebewerkzeuge

€279,95 inkl.
€231,36 exkl.

Garantie direkt über AsTools

Wir bearbeiten Garantieansprüche selbst, schnell und ohne Einschaltung des Herstellers. Dank unseres eigenen Ersatzteillagers und technischer Expertise können wir dir in der Regel sofort helfen. Nur in Ausnahmefällen senden wir das Produkt dennoch an den Lieferanten weiter.

2 Jahre Garantie auf alle Produkte

Alle unsere Produkte werden mit 2 Jahren Herstellergarantie geliefert. So bist du für langfristige Qualität und Service abgesichert.

Einfach zurückgeben

Du kannst deine Rücksendung ganz einfach über dein Konto beantragen. Wir senden dir das Rücksendeetikett per E-Mail zu. Die Rücksendekosten trägst du selbst.

Professioneller Kundenservice

Unsere Experten stehen bereit, um Ihnen schnell und fachkundig zu helfen, sowohl online als auch in unserem physischen Geschäft. Fragen? Kontaktieren Sie uns gerne!

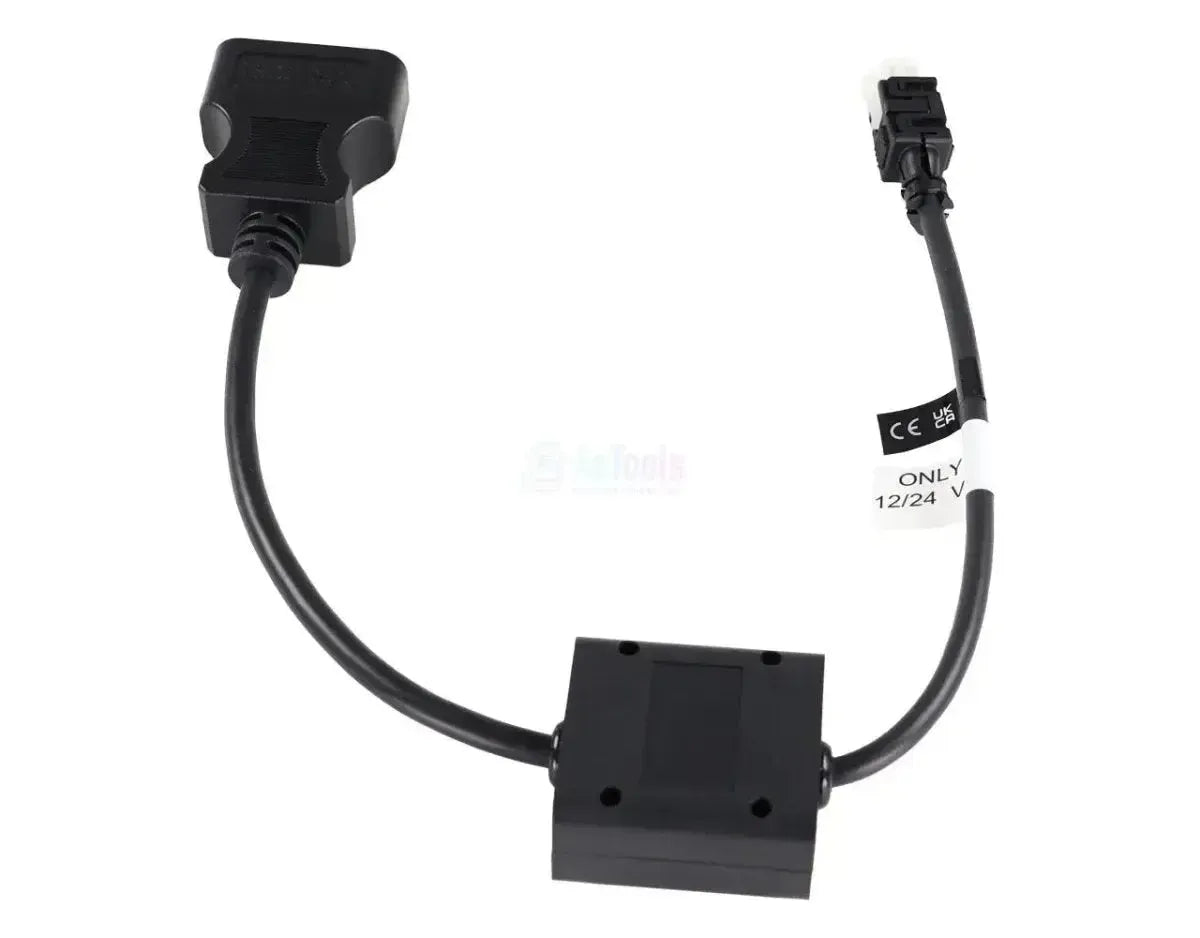

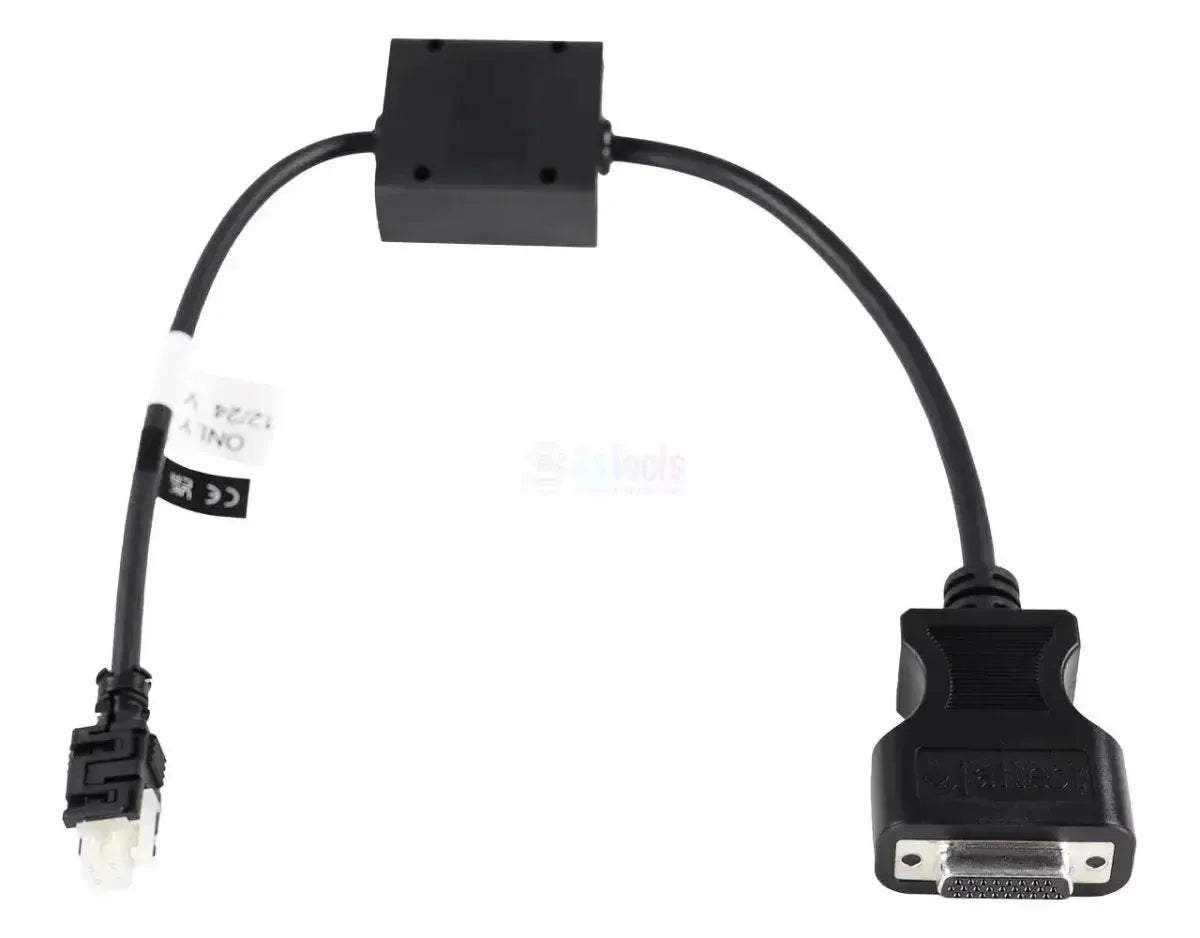

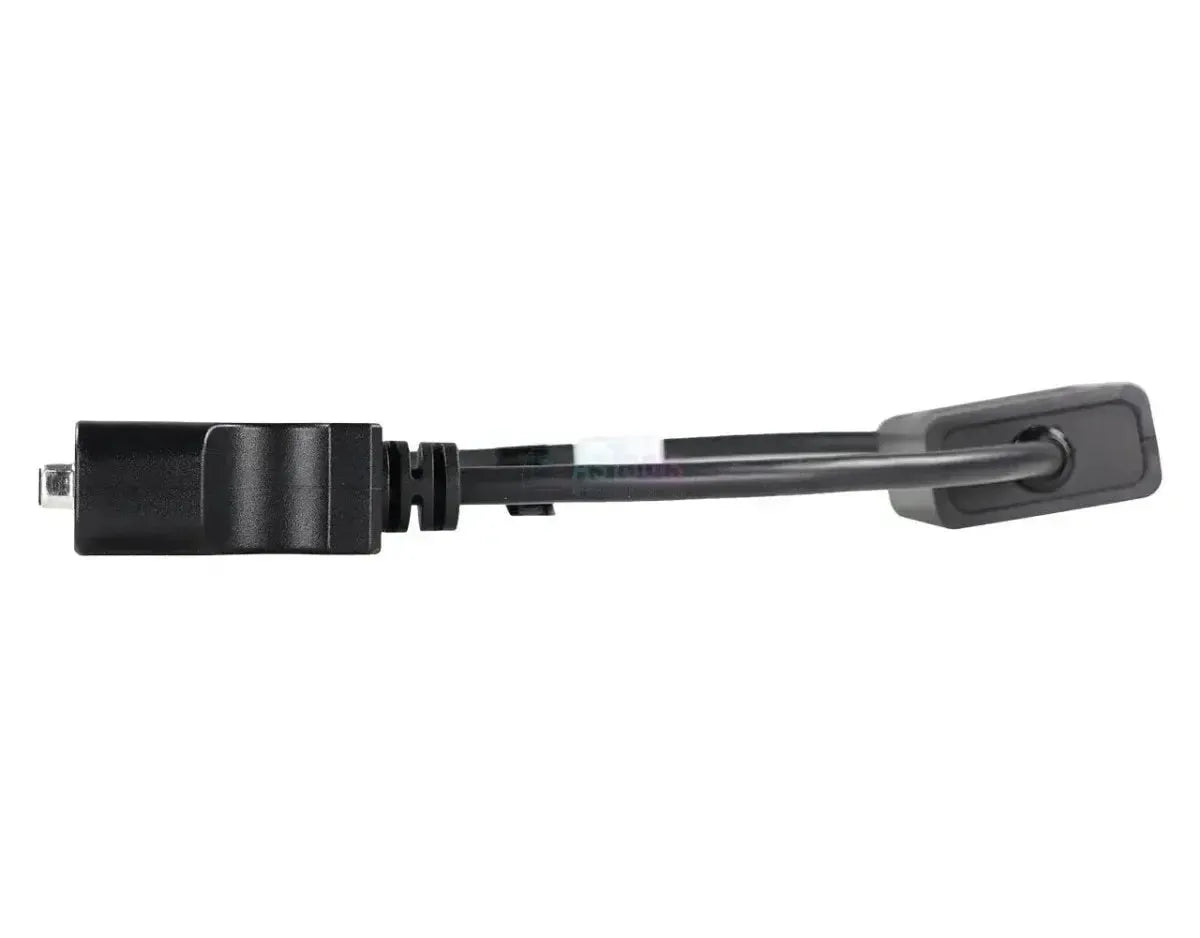

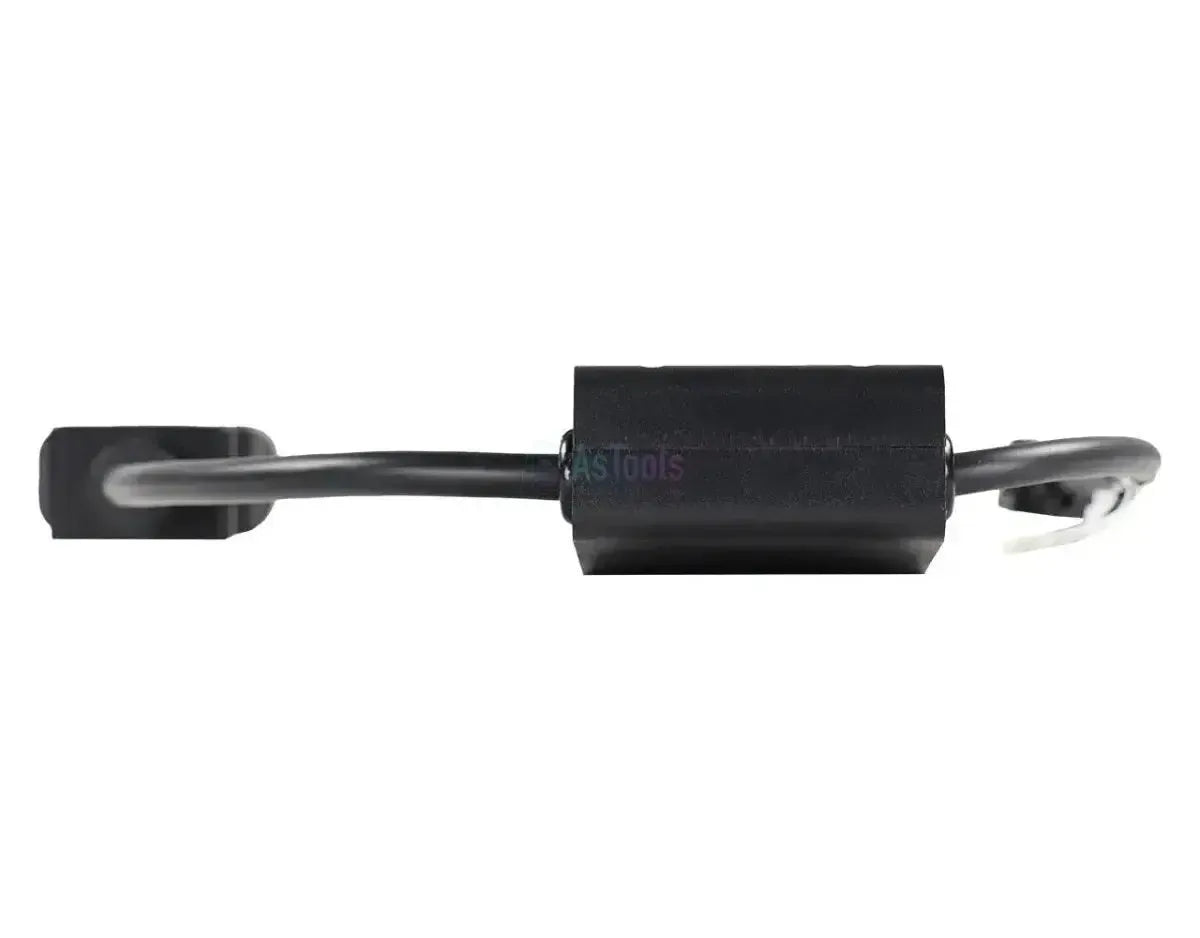

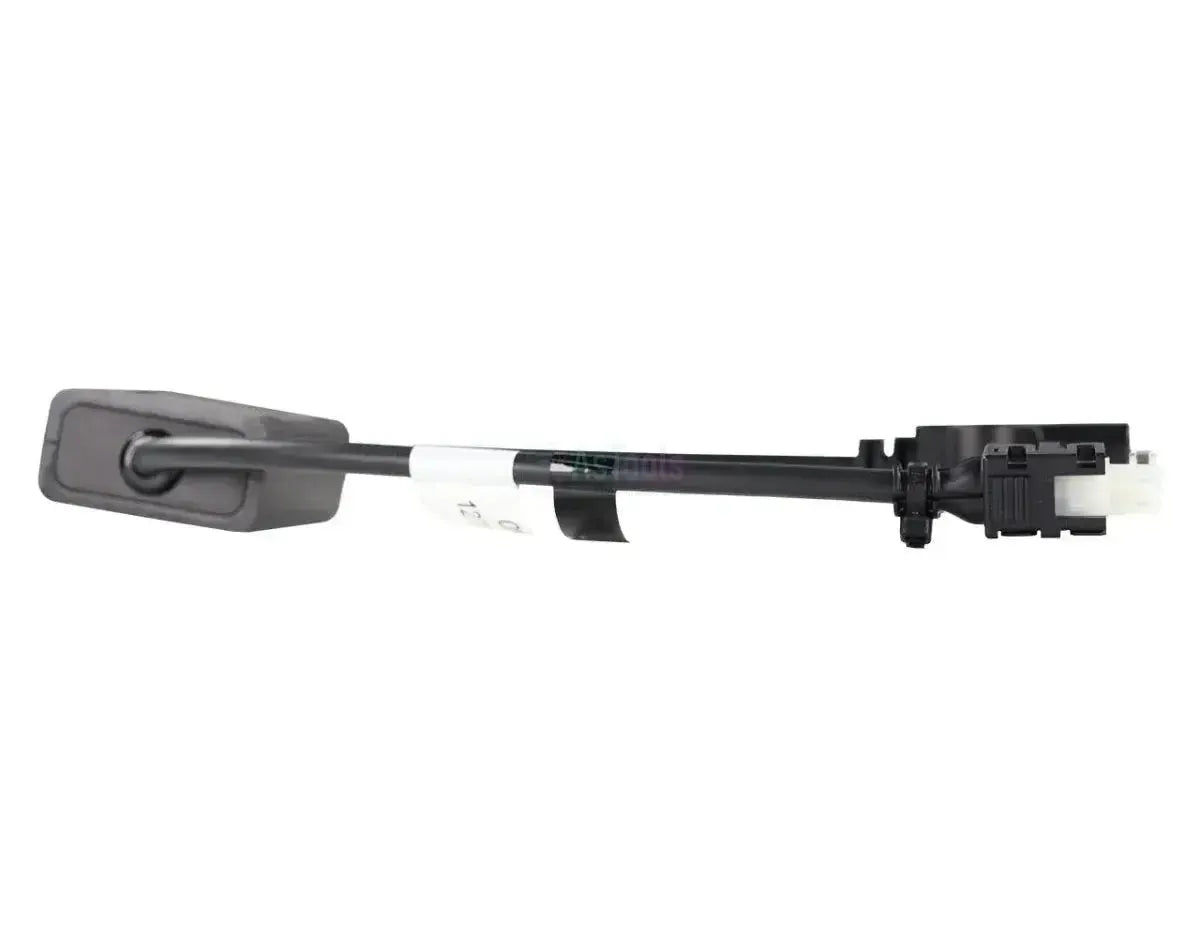

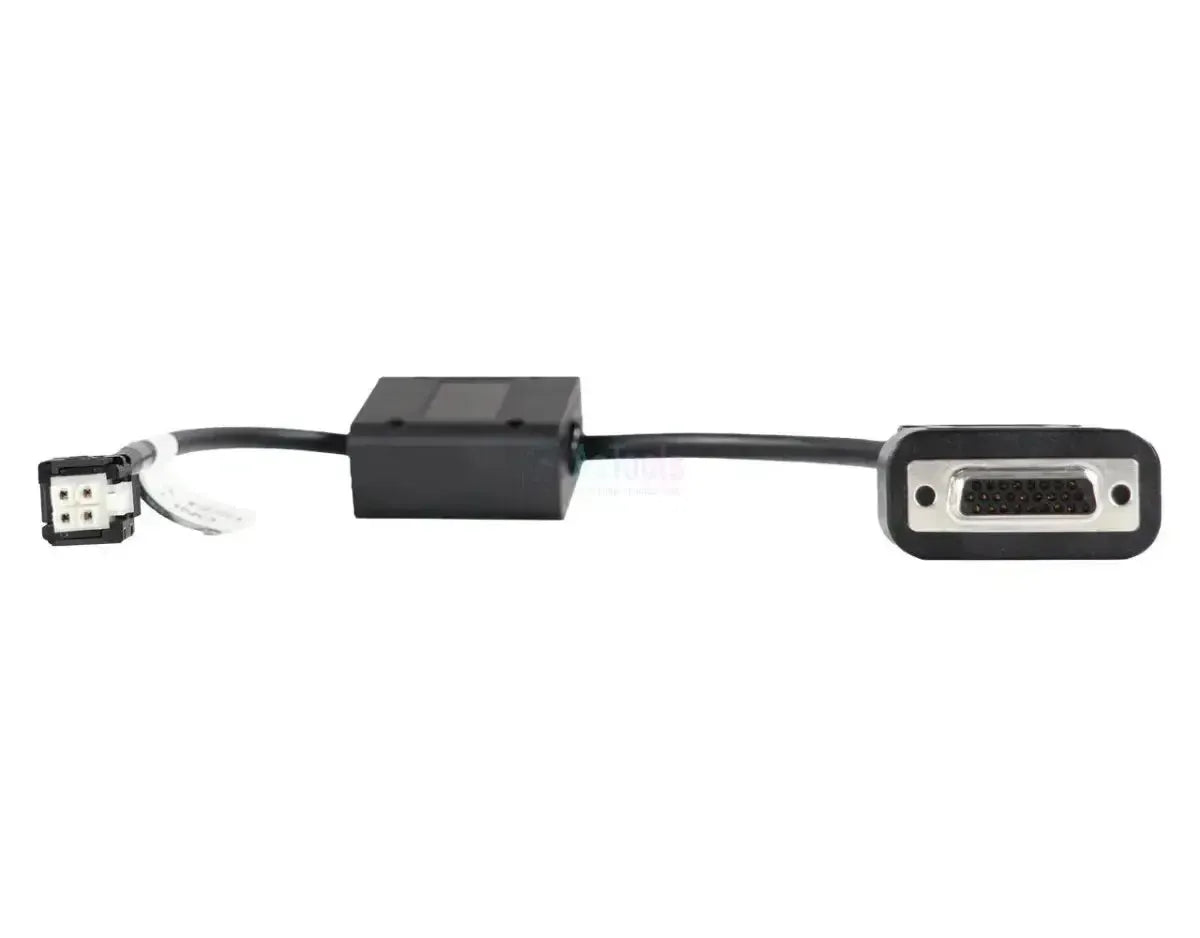

Das Jaltest JDC569.9 ist das Adapterkabel zwischen dem 4-poligen Diagnoseanschluss des Curtis-Leistungsmoduls und dem 26-poligen DB26-Eingang des Jaltest Link. Auf der Maschinensite sitzt der 4-polige Stecker am Curtis-Regler, auf der Schnittstellenseite wird das Kabel direkt in den DB26-Port des Link eingesteckt; ein zusätzliches 16-poliges Diagnosekabel ist nicht erforderlich. Das Kabel ist an seiner Form erkennbar: In der Mitte befindet sich ein versiegeltes schwarzes Gehäuse mit Elektronik im Kabel, der 4-polige Stecker sitzt in einem schwarzen Verriegelungsgehäuse und auf dem Kabel befindet sich neben dem CE-Kennzeichen ein Etikett mit 12/24 V ONLY. Offiziell heißt das Kabel Diagnosekabel für Curtis.

Im Gegensatz zum JDC566.9, das die gleiche Beschreibung trägt, aber eine reine Durchverbindung ist, läuft das Signal hier durch das Gehäuse im Kabel. Dies ermöglicht dem Diagnosegerät den Zugriff auf das Curtis-Leistungsmodul, das Jaltest als Power module (CPM) und je Serie separat in der Abdeckung führt: 1212, 1220, 1228, 1230, 1232, 1236 und 1243. Der Funktionsumfang unterscheidet sich je nach Serie: Bei der 1243 fehlt die Parametereinstellung, bei der 1212, 1232 und 1236 ist diese enthalten. Das Kabel fällt unter Jaltest MHE (Material Handling Equipment).

VORTEILE

✔Direkt am DB26-Eingang des Jaltest Link; kein zusätzliches 16-poliges Diagnosekabel erforderlich.
✔Sieben Reglerbaureihen in der Abdeckung: Jaltest führt die Curtis-Leistungsmodule je Baureihe auf: 1212, 1220, 1228, 1230, 1232, 1236 und 1243.
✔In der Mitte des Kabels befindet sich ein versiegeltes Gehäuse mit Elektronik; das unterscheidet dieses Kabel vom ansonsten ähnlich aussehenden JDC566.9.
✔Neben Fehlercodes auch Messwerte und Live-Daten des Leistungsmoduls, und bei einem Teil der Baureihen die Parametereinstellung.

HINWEISE

✕Bei den Curtis-Leistungsmodulen sind Komponenten ansteuern, Kalibrierung und Wartung zurücksetzen nicht in der Abdeckung enthalten.
✕Der Funktionsumfang unterscheidet sich je nach Serie: Bei der 1243 fehlt die Parametereinstellung, bei den Modellen 1212, 1232 und 1236 ist diese enthalten.
✕Nur für den 4-poligen Curtis-Stecker im schwarzen Verriegelungsgehäuse; gehört zu Ihrem Steuergerät der lose weiße Stecker, dann ist die JDC566.9 die richtige Wahl.
✕Das Kabel trägt die Kennzeichnung 12/24 V ONLY: Es ist für Maschinen mit 12 oder 24 Volt Bordspannung geeignet.

Anwendungen und Funktionalitäten

Über diese Verbindung greifen Sie mit der Jaltest-Software auf das Curtis-Leistungsmodul der Maschine zu. Jede Steuergeräteserie wird separat abgedeckt.

Steuergeräte, auf die Sie zugreifen können

  • Leistungsmodul (CPM): Die Bezeichnung, unter der Jaltest das Curtis-Leistungsmodul aufführt, mit Fehlercodes, Messwerten, Live-Daten und den Moduldaten selbst.
  • Curtis 1212, 1220, 1228 und 1230: Die leichteren Steuergerätserien.
  • Curtis 1232, 1236 und 1243: Die schwereren Serien; die 1243 hat einen abweichenden Funktionsumfang.

Was Sie tun können

  • Fehlercodes auslesen und löschen: Den Fehlerspeicher des Leistungsmoduls auslesen und nach der Reparatur leeren.
  • Messwerte anzeigen: Die aktuellen Werte der Sensoren und Eingänge des Steuergeräts.
  • Parameter einstellen: Bei den Serien, für die Jaltest dies anbietet.
  • Live-Datenüberwachung: Die Werte des Steuergeräts während des Betriebs in Zahlen und Grafik verfolgen.

Kompatible Fahrzeuge und Anwendungen

Maßgeblich ist das Steuergerät, nicht die Marke der Maschine. Dieses Kabel passt auf jede elektrisch angetriebene Maschine mit einem Curtis-Leistungsmodul mit dem 4-poligen Diagnoseanschluss. Die folgenden Serien werden von Jaltest MHE abgedeckt; welcher Stecker bei Ihnen am Steuergerät sitzt, überprüfen Sie vor Ort.

Unterschied zur JDC566.9

Die JDC569.9 und die JDC566.9 tragen in der Jaltest-Dokumentation die gleiche Beschreibung und haben an beiden Enden das Gleiche: Maschinenseite ein 4-poliger Curtis-Stecker, Schnittstellenseite der 26-poliger DB26 der Link. Was dazwischen liegt, unterscheidet sich. Das JDC566.9 ist ein passives Adapterkabel von 30 cm mit einem losen weißen 4-poligen Stecker und sonst nichts. Das JDC569.9 verfügt in der Mitte über ein verschweißtes Gehäuse mit Elektronik, trägt die Kennzeichnung 12/24 V ONLY und hat den Stecker in einem schwarzen Verriegelungsgehäuse. Dieses Gehäuse macht dieses Kabel zu mehr als nur einer Durchgangsverbindung und ist der Unterschied zwischen den beiden. Legen Sie beide Ausführungen neben den Anschluss an Ihrem Steuergerät, um zu sehen, welche passt.

Anwendung:

  • Elektrische Gabelstapler, Lagertechnik und Hubarbeitsbühnen mit Curtis-Leistungsmodul
  • Curtis-Serie in der Jaltest-Abdeckung: 1212, 1220, 1228, 1230, 1232, 1236 und 1243
  • Baujahr nicht ausschlaggebend: Für Flurförderzeuge besteht keine Diagnoseanschluss-Pflicht
💡
Wissenswert: Der 4-polige Anschluss gehört zum Curtis-Steuergerät und sitzt im Elektrokompartiment der Maschine. Von diesem Anschluss gibt es zwei Kabelausführungen: Dieses JDC569.9 mit dem Gehäuse in der Leitung und dem Stecker in schwarzem Verriegelungsgehäuse, sowie das passive JDC566.9 mit losem weißem Stecker. Vergleichen Sie beide Ausführungen mit dem Anschluss an Ihrem Steuergerät, bevor Sie bestellen.

Lieferumfang

  • 1x Jaltest (JDC569.9) | Curtis 4-polig OBD - 26-polig DB26 Adapterkabel | Hef- en Hijswerktuigen

Technische Spezifikationen

Spezifikation Beschreibung
Marke Jaltest (Cojali)
Referenznummer JDC569.9
Typ Adapterkabel mit verschweißtem Gehäuse (Elektronik) in der Leitung
Anwendung Curtis-Leistungsmodule (Power Module CPM)
Länge Nicht angegeben
Anschluss Maschinenseite 4-poliger Curtis in schwarzem Verriegelungsgehäuse
Anschluss Schnittstellenseite 26-poliger DB26
Schnittstelle Jaltest Link, direkt an den 26-poligen DB26-Anschluss
Steuergeräte Stromversorgungsmodul (CPM) — Curtis-Serie 1212, 1220, 1228, 1230, 1232, 1236 und 1243
Bereich Hebe- und Hubarbeitsbühnen
Jaltest-Modul Jaltest MHE (Material Handling Equipment)
Erforderlich zur Nutzung Jaltest Link mit gültiger Softwarelizenz
