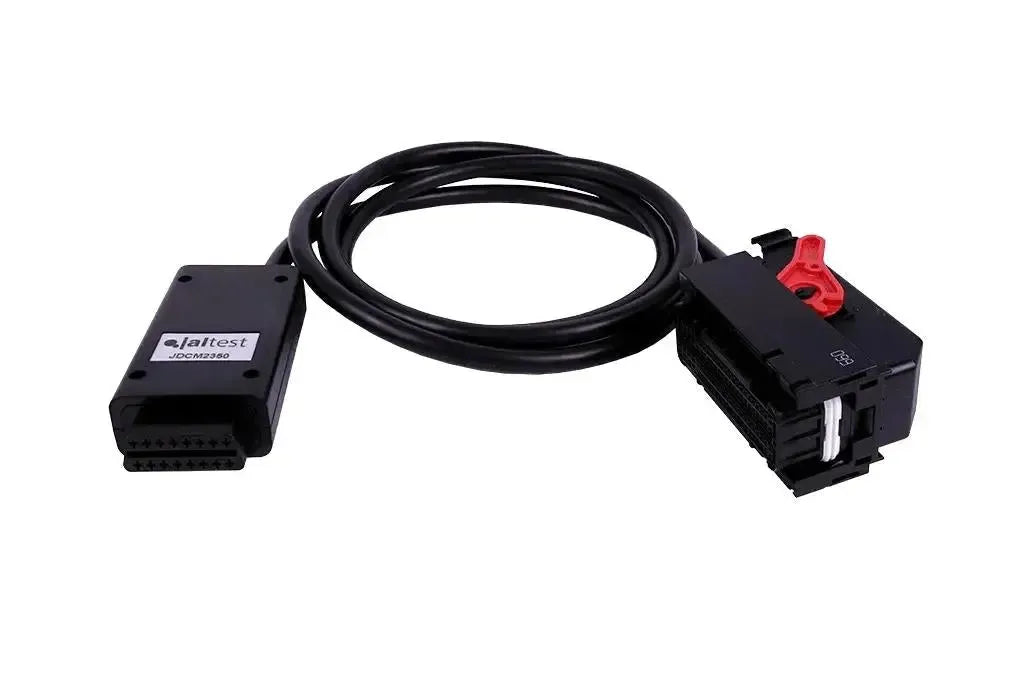

Die Jaltest JDCM2350/2450 ist die Isolationskabelbaum für das Cummins ECM CM2350 und CM2450. Motorseitig befindet sich ein breiter, flacher 96-poliger Stecker, den Sie mit einem roten Hebel am Steuergerät verriegeln. Auf der anderen Seite befindet sich ein schwarzes Kunststoffgehäuse mit dem 16-poligen OBD2-Anschluss und der Aufschrift JDCM2350. Das Kabel dazwischen ist kurz und liegt auf dem Produktfoto in einer Schlaufe.
Der Kabelbaum ist ein physisches Bauteil, das wir Ihnen zusenden, und gehört zu Jaltest Central Services: Ein Dienst auf Basis von Pay-per-Use, bei dem Jaltest-Techniker Funktionen aus der Ferne ausführen, die mit einem universellen Diagnosegerät nicht möglich sind, zum Beispiel das Neuprogrammieren bestimmter Steuergeräte. Für Cummins ist das das Cummins Calibration Update (70810000), für das mindestens Softwareversion 24.1 erforderlich ist. Die ATS-Abteilung kann verlangen, dass Sie über einen solchen Kabelbaum verfügen. Ihr Jaltest Link muss V7 oder neuer sein; die Dienste rechnen Sie mit Credits (71101082) ab.
PLUSPUNKTE
HINWEISE
Anwendungen und Funktionen
Der JDCM2350/2450 ist ein Verbindungsstück: Er verbindet das Cummins ECM CM2350 und CM2450 direkt mit Ihrer Diagnoseschnittstelle, unabhängig von der Fahrzeugverkabelung. Was Sie anschließend ausführen lassen, gehört zu Jaltest Central Services und läuft über das ATS-Team.
Erreichbare Steuergeräte
- ECM CM2350: Motorsteuerung, 96-polig.
- ECM CM2450: Motorsteuerung, 96-polig.
Was Sie damit tun können
- Calibration Update: Cummins (70810000).
- Neuprogrammierung: Durch Jaltest, aus der Ferne.
- Abrechnung: Pro Nutzung, mit Credits (71101082).
- Anfordern: ATS teilt mit, ob der Dienst verfügbar ist.
So verwenden Sie es
- Typenschild lesen: Prüfen Sie ECM-Typ und 96 Pins.
- Dienst anfordern: Über das ATS-Team von Jaltest.
- Anschließen: 96-poligen Stecker mit dem Hebel verriegeln.
- Link verbinden: OBD2-Seite am Jaltest Link V7 oder neuer.
- Dienst ausführen: Jaltest-Techniker arbeiten aus der Ferne.
Kompatible Steuergeräte und Anwendungen
Entscheidend ist der ECM-Typ, nicht die Motorreihe und nicht die Fahrzeugmarke. Dieser Kabelbaum ist für das Cummins ECM CM2350 und CM2450 mit dem 96-poligen Anschluss gedacht. Für diese Isolationskabelbäume ist keine Motor- oder Fahrzeugabdeckung festgelegt; das Typenschild des Steuergeräts und die Anzahl der Pins des Steckers sind maßgeblich.
Cummins:
- ECM CM2350 und CM2450: 96-poliger Anschluss.
So stellen Sie es fest:
- Maßgeblich: Der ECM-Typ (Cummins ECM CM2350 und CM2450) und die Anzahl der Pins des ECM-Steckers (96-polig).
- Nicht maßgeblich: Die Motorreihe, die Fahrzeugmarke und das Baujahr; dazu ist bei diesen Kabelbäumen nichts festgelegt.
- Erkennbar am Stecker: Ein breiter Stecker mit rotem Hebel gehört zu dieser Ausführung; befinden sich zwei Stecker am Steuergerät, benötigen Sie den JDCM2670/2880.
Die Cummins-Reihe auf einen Blick
Die Reihe umfasst fünf Isolationskabelbäume. Sie unterscheiden sich in der Anzahl der Pins, der Anzahl der losen Stecker auf der Motorseite und der Länge des Kabels. Die Ausführung auf dieser Seite ist fett dargestellt.
- JDCM850: Cummins ECM CM850, 4+50-polig, zwei lose Stecker.
- JDCM2150: Cummins ECM CM2150, 4+60-polig, zwei lose Stecker.
- JDCM2250: Cummins ECM CM2250, 60-polig, ein Stecker.
- JDCM2350/2450: Cummins ECM CM2350 und CM2450, 96-polig, ein Stecker mit roter Hebelverriegelung.
- JDCM2670/2880: Cummins ECM CM2670 und CM2880, 94+96-polig, zwei Stecker hinter einer Aufteilung.
Verpackungsinhalt
- 1x Jaltest (JDCM2350/2450) | Cummins (ECU) 96-polig – 16-polig OBD2 Adapterkabel | Nutzfahrzeug
Technische Spezifikationen
Allgemein
- Der Hersteller des Kabels. Jaltest ist eine Marke von Cojali.Marke
- Jaltest (Cojali)
- Um welche Kabelart es sich handelt. Ein Trennkabelbaum verbindet das Steuergerät getrennt von der Fahrzeugverkabelung mit der Schnittstelle.Kabelart
- Trennkabelbaum
- Für welche Fahrzeugarten das Kabel vorgesehen ist.Fahrzeugart
- Nutzfahrzeuge
- Bei welchem Dienst von Jaltest Central Services Sie dieses Kabel verwenden.Vorgesehen für Dienst
- Cummins Calibration Update
Kompatibilität
- Für welche Cummins Motorsteuergeräte (ECM) das Kabel passt. Den Typ finden Sie auf dem Typenschild des Steuergeräts.Geeignete Steuergeräte
- CM2350
- CM2450
- An welche Diagnoseschnittstelle das Kabel angeschlossen werden muss. Mit einer älteren Version können Sie den Dienst nicht nutzen.Geeignete Schnittstelle
- Jaltest Link V7 oder neuer
Anschlüsse
- Der Stecker, der zur Diagnoseschnittstelle führt.Anschluss Schnittstellenseite
- 16-polig OBD2
- Die Pinanzahl des Steckers am Steuergerät. Zählen Sie die Pins an Ihrem Steuergerät, um das passende Kabel zu wählen.Anschluss Motorseite
- Cummins 96-polig, ein breiter Stecker mit roter Hebelverriegelung
- Ob es sich um eine kurze oder lange Ausführung handelt. Die genaue Länge ist nicht angegeben.Kabellänge
- Kurz
- Referenznummer
- JDCM2350/2450
Weitere Spezifikationen
- Anwendung
- Jaltest Central Services für das Cummins ECM CM2350 und CM2450
- Länge
- Nicht angegeben; auf dem Produktfoto die kurze Ausführung, deutlich kürzer als JDCM2150 und JDCM2250
- Steuergeräte
- Cummins ECM CM2350 und CM2450
- Verwendungszweck
- Jaltest Central Services, Cummins Calibration Update (70810000)
- Zur Verwendung erforderlich
- Jaltest Link V7 oder neuer, Softwareversion 24.1 oder höher für das Cummins Calibration Update, Credits (71101082)
